Как сделать крышную разделку
Правильная разделка дымохода

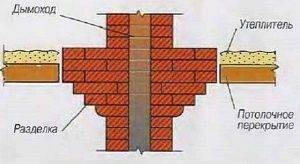

Разделка это элемент дымохода, который выполняется при прохождении дымоотвода через потолок или крышу. Правильная разделка залог длительного функционирования самого дымохода, а так же тепла и сухости внутри помещения. При этом даже профессионалы могут допускать ошибки при выборе и монтаже разделки. Чтобы проконтролировать услуги специалиста или самостоятельно выполнить конструкцию, нужно разбираться в некоторых нюансах.
Функции разделки
Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.
При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.
Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.
Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.
При правильно выполненной разделке ни одна капля осадков не попадает в помещение
Основные правила и нормы
На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.
Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.
Типы проходных узлов через потолок
Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.
По основному материалу выделяют:
В зависимости от утеплителя выделяют конструкции с материалами:
Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.
Кровельная разделка для круглых труб
Факторы влияющие на разделку дымохода
На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.
Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.
Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.
Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.
Технология монтажа и вывод на крышу
Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.
Установка потолочного проходного узла
Круглых труб
Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.
Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.
Прямоугольных труб
Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:
Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.
Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.
Схема разделки прямоугольной трубы
Особенности разделки кирпичных труб
Особенностей кирпичных труб всего 2:
Порядок выполнения разделки кирпичного дымохода следующий:
Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.
Дымоход для бани своими руками из трубы
Планки Вака: надежное примыкание
Итак, чтобы защитить швы примыкания:
Готовый обход дымохода должен выглядеть со всех сторон вот так:
Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:
И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.
Правила установки трубы на крыше
Для монтажа дымохода через поверхность крыши, необходимо соблюдать несколько простых правил, которые позволят выполнить эту работу правильно:
Для дымохода необходимо предусмотреть фундамент или так называемую подушку из бетона, так как дымоход это очень массивная конструкция.
так как дымоход — конструкция достаточно массивная и тяжелая, как и сама печь, при строительстве дома следует предусмотреть наличие отдельного фундамента, так называемой бетонной подушки; считается, что длинная труба обеспечивает лучшую тягу, но тут есть и одно «но» — КПД печи при этом сильно падает. Поэтому необходимо найти золотую середину. Поэтому при монтаже трубы не надо искать длинных путей, лучше всего прокладывать ее напрямую; выход трубы рекомендуется делать недалеко от конька, если крыша скатная. Рассчитать место довольно просто: необходимо от линии, горизонтальной коньку, провести угол на 10 градусов, идущий вниз. Верхняя часть трубы должна находиться выше этой линии на 30-50 см
Многие считают, что расположение печной трубы оптимально на самом коньке крыши ; важно устанавливать вверху трубы специальный искрогаситель, который предотвратит возгорание кровельных материалов и прочих элементов. Конструкция такого гасителя может быть самой различной, часто ее делают из обычной стальной сетки, которая не дает горящим искрам выйти из трубы

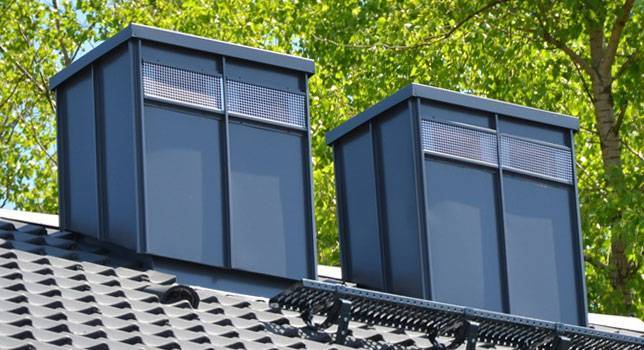

Зачем нужен короб для дымохода
Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу. Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.
На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.
Задачи, которые решает сооружение короба для дымоходной трубы:
Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.
Конструкция узлов примыкания кровельного покрытия к трубе
Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.
Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.
Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога». Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.
Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.
Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.
Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки
Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.
Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.
Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам
А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной. Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.
Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю
И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов
В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы
Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.
Труба прямоугольного или квадратного сечения
Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.
В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.
В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.
Труба прямоугольного сечения
С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

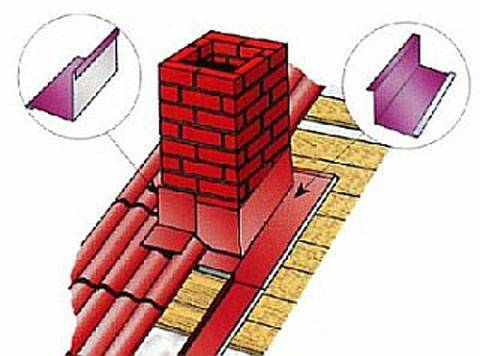

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.
Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.
Особенности обустройства прохода дымохода через кровлю
Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку, соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.
Цены на дымоходные трубы
дымоходная труба
Просвет между трубой и деревянными деталями стропильной системы и обрешетки нередко заполняют негорючими термоизоляционными материалами. В этом качестве хорошо использовать базальтовую минеральную вату
Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41—01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции — также не менее 130 мм.
Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).
Традиционная оцинкованная сталь: прочный «галстук»
Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:
Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.
Вот самый популярный вариант обхода трубы:
Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.
Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.
Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:
Как устроить выход трубы
Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.
Прямоугольный выход
Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:
Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.
Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много
Круглый (овальный) выход
Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.
Дополнительно рекомендуем к изучению: Проход дымохода через стену.
Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.
Процесс установки прохода выполняют в таком порядке:
При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам
К чему может привести некачественная установка
Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:
Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.
Окончательный этап монтажа дымохода
Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.
Испытания лучше проводить вечером или ночью
Важно, чтобы температура окружающей среды была ниже, чем в помещении
В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.
Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.
Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.
При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.
На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.
Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.
Правила вывода отопительного элемента наружу
Согласно разделу СНиП 6.6 о «Печном отоплении», застройщику необходимо придерживаться следующих обобщенных правил:
При соблюдении правил расположения кирпичного дымохода исключается контакт дымохода с любыми горючими поверхностями и материалами. Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов
Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).
Важно соблюдать дистанцию между стенами, перегородками и отопительным элементом. В зависимости от типа кирпича, толщины стенок дымохода, скрепляющего раствора расстояние варьируется от 20 до 50 сантиметров.
Просвет между верхней поверхностью печи и потолком должен быть не менее 350 миллиметров при наличии термальной защиты и 1000 мм, если отсутствует
Цифры варьируются в зависимости от материала отопительного элемента, частоты пользования печкой, кровли.
Через крышу
Располагать дымоход рекомендуют ближе к наивысшей точке дома и возводить на 0,5 метра поверх нее. Размер швов, заполнение щелей, утепление самой трубы полностью зависит от подобранного материала. Монтаж отопительного элемента, как правило, происходит через профессиональное покрытие. Однако большинство случаев течи через кровлю, при всей ее надежности, оказываются именно в местах прохода отопительной трубы через профнастил. Чтобы этого избежать, можно прибегнуть к методам времен, когда большинство домов использовали именно отопление печью. Способ предполагает утолщение уникальной формы у основания дымохода, предотвращающее водосток по стенкам
Однако ныне такая методика не популярна, и чаще всего внимание уделяется правильной изоляции кровли вокруг основания трубы
Примыкание к трубам с прямоугольным сечением
Чтобы изолировать кирпичный дымоход, в месте примыкания профлиста устанавливают специальный металлический пояс, называемый фартуком. Отдельные составляющие теплоизолирующего элемента заводят под профнастил на 1,5—2 сантиметра. В местах прохода трубы через потолок заливают специальное герметическое вещество. Это предотвращает образование чрезмерной влаги.
Через потолок из дерева
Проход дымохода через деревянное перекрытие осуществляется с помощью нарочного утолщения внешних стенок дымохода, называемого «распушкой». Толщину определяет то, насколько часто и интенсивно будут топить. Кладка в пределах от одного кирпича до полутора. При соблюдении пожарных норм делается зазор размером в 3 сантиметра между краем проема и дымоходом. Торцы оббивают несколькими слоями войлока или асбокартоном толщины 10 мм. Затем штукатурят. Поверхность можно защитить плитами из асбоцемента толщиной в 40 миллиметров, которые крепятся армированной сеткой или проволокой на цементный раствор.
Упрощенный вариант предполагает покупку специального потолочного узла с усиленным коробом, наполнителем и утеплением. Конструкцию обкладывают асбестовым полотном снаружи и фольгированной минеральной ватой внутри. Толщина слоев примерно 3—5 см. Зазоры заполняются термостойким герметиком.
Когда обычный потолок
Проход трубы в таком случае делается так же, как и через деревянный. Однако выход трубы через обычный потолок не всегда представляется возможным. Выход из ситуации следующий:
Вывод через металлочерепицу круглой трубы

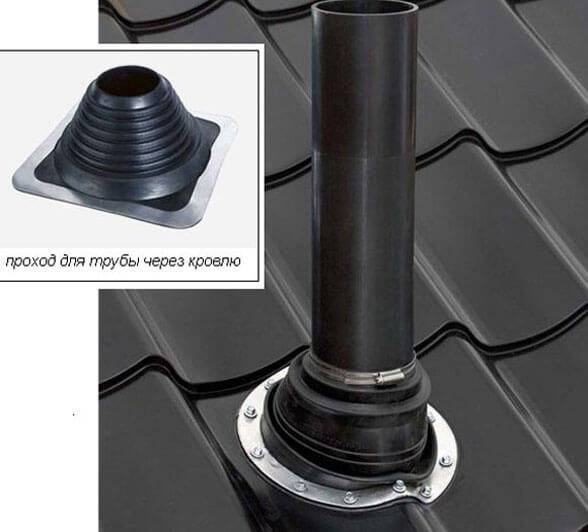

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

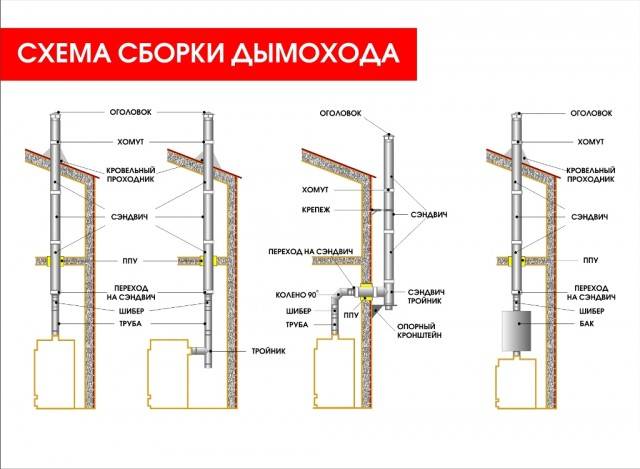

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.
Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.
Обычно это бывает в таких случаях:
Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.
