Как сделать крышу на сруб

Особенности стропильной системы деревянного и каменного дома

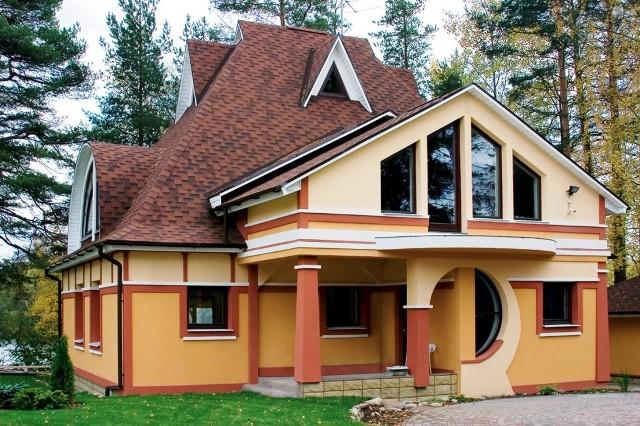

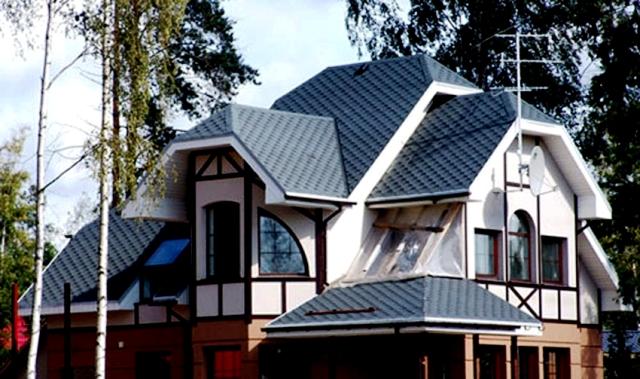

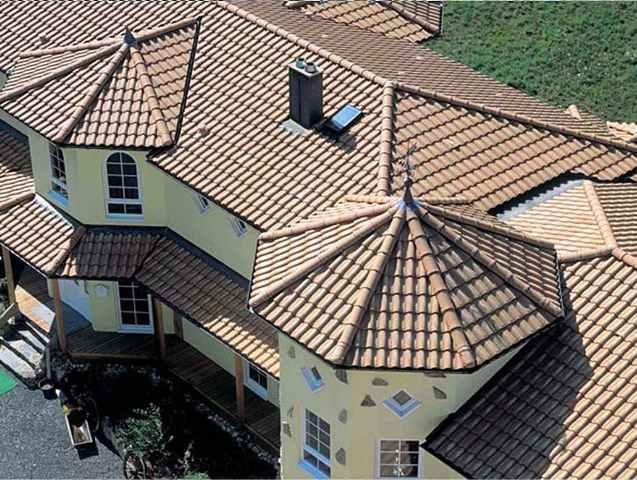

Как сделать крышу на срубГоворят, что крыша дома – это пятый фасад. Любой владелец загородного коттеджа хорошо знает, что от того, насколько хорошо подобрано кровельное покрытие, зависит общее восприятие строения.

Мы уже рассказывали пользователям нашего сайта об особенностях выбора кровельного покрытия.

Но кровля – это лишь видимая часть сложной системы под названием крыша. Основой любой крыши является надёжная и правильно спроектированная стропильная система.

В этом материале эксперты FORUMHOUSE расскажут об основных нюансах строительства стропильной системы деревянного и каменного дома.

Из этой статьи вы узнаете:

Общие принципы выбора стропильной системы для каменного и деревянного коттеджа

Нередко начинающие застройщики полагают, что выбор конструкции стропильной системы можно оставить «на потом», когда уже будут возведены стены. Практика показывает, что это в корне неверно. Крыша даже дачного домика – это сложная система, состоящая из множества элементов. Конструирование стропил необходимо начать ещё на этапе проектирования дома.

Как сделать крышу на сруб

Управляющая компанией «ДДМ-Строй» Вера Вавилова, Москва:

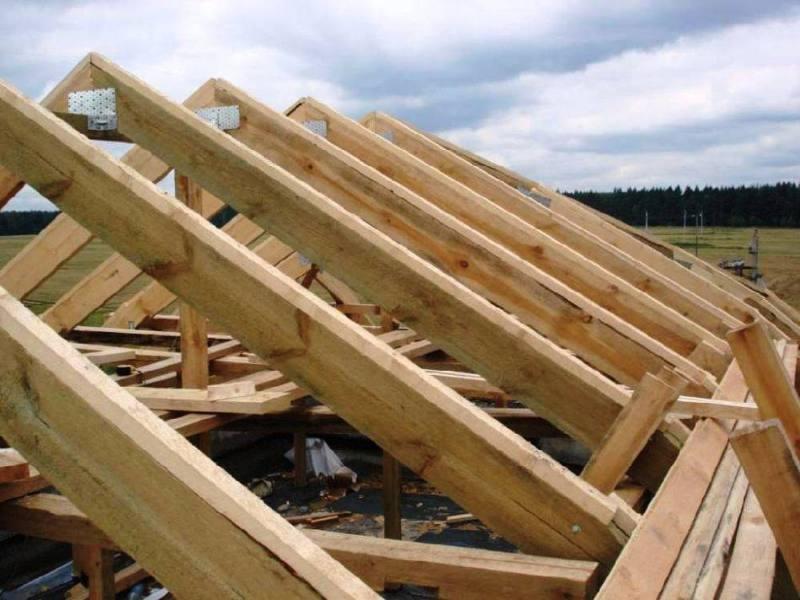

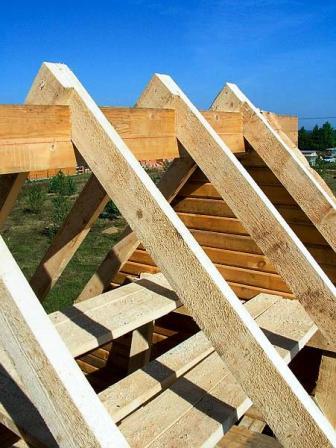

– Стропильная система – это основа (скелет) крыши дома. От того, насколько грамотно она будет выполнена, напрямую зависит качество и долговечность крыши. Изготовление этой конструкции, особенно сложной, надо начинать с её проектирования. Это единственный путь, который позволит учесть все нюансы и качественно ее смонтировать.

От того, насколько грамотно выбрана и смонтирована эта конструкция, во многом зависит срок эксплуатации крыши. Также необходимо соблюсти баланс между функциональностью и дизайнерскими изысками.

Руководитель компании «Смарт-Строй» Павел Орлов:

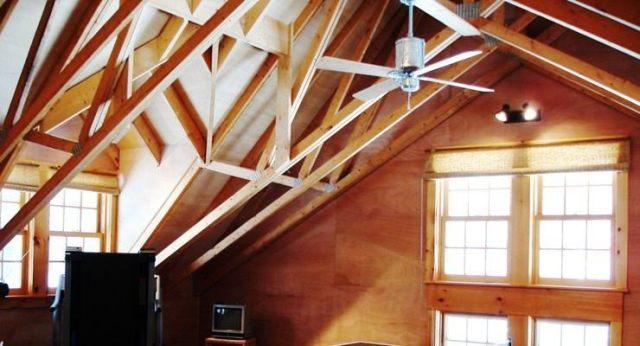

– Проектирование стропильной системы начинается с выбора типа крыши – мансардная или холодный чердак. Для мансардных крыш угол наклона стропил делается от 35 градусов и выше. Для холодного чердака базовое значение угла наклона стропил составляет 25 градусов.

Как сделать крышу на сруб

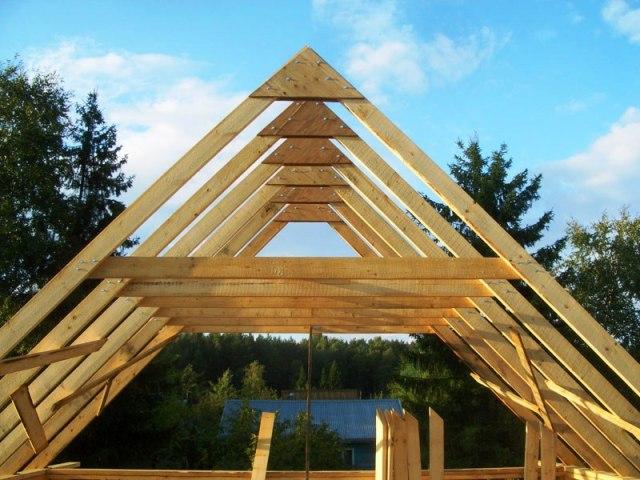

Самая экономически выгодная стропильная система – у простой двухскатной крыши с углом наклона не менее 25 – 30 градусов.

Как сделать крышу на сруб

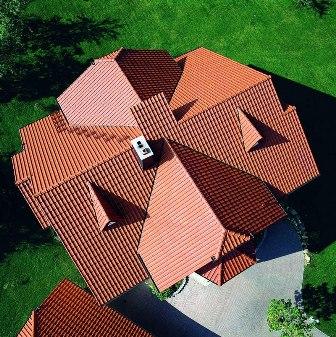

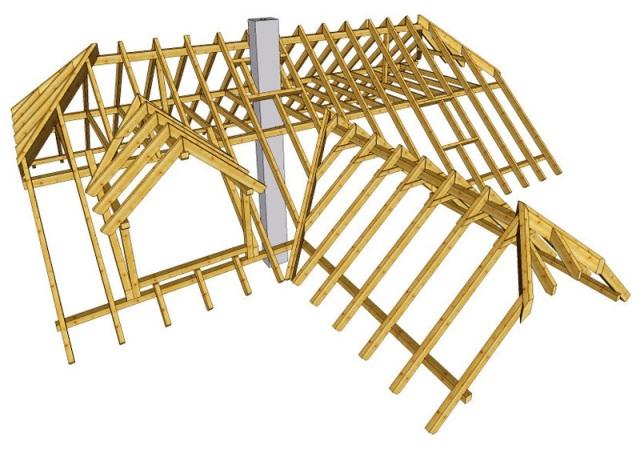

Основные факторы, которые влияют на сложность изготовления и конечную цену конструкции:

Как сделать крышу на сруб

Как сделать крышу на сруб

Как сделать крышу на сруб

Как сделать крышу на сруб

Как сделать крышу на сруб

Проектированием стропильной системы (особенно сложной) должен заниматься человек, имеющий соответствующий опыт. Эта конструкция всегда рассчитывается под конкретную постройку. Распространённый подход – «сделаю стропилку, как у соседа» приводит к плачевным результатам стройки. Стропилка не выдерживает нагрузок, что в итоге приводит к дорогостоящим переделкам.

Как сделать крышу на срубПроектирование начинается со сбора предполагаемых нагрузок на кровлю.

К этим нагрузкам относятся:

1. Постоянные величины, включающие в себя совокупный вес кровельного покрытия, теплоизоляционного материала и элементов крепежа;

2. Временные величины. Это нагрузки, которые оказывают на кровлю климатические условия, особенно снег и ветер.

Конструкторы закладывают расчётный шаг стропил в соответствии с предполагаемой нагрузкой. Посмотрим, насколько это верно.

Павел Орлов:

– По моему мнению, шаг стропил для мансардных, хорошо утеплённых крыш лучше выбирать, исходя из размера утеплителя – так, чтобы расстояние между стропил получалось на 1 см меньше ширины утеплителя. Это упростит его укладку.

Как сделать крышу на сруб

Основная нагрузка, по которой производится расчёт стропильной системы – снеговая. Обычно все такие конструкции проектируются с запасом, но если есть сомнения (предполагается монтировать тяжёлое кровельное покрытие – натуральную черепицу и пр.), можно немного уменьшить шаг стропил.

Хотя снеговая нагрузка носит непостоянный характер, стропилка должна рассчитывается с учётом совокупности всех нагрузок, действующих на неё. Расчёт необходимо вести не «впритык», а с некоторым запасом на случай выпадения обильных осадков (затяжного снегопада) или повышенной ветровой нагрузки.

На «работу» стропильной системы существенное влияние оказывает выбор материала для стен дома.

Особенности стропильной системы в деревянном и каменном доме

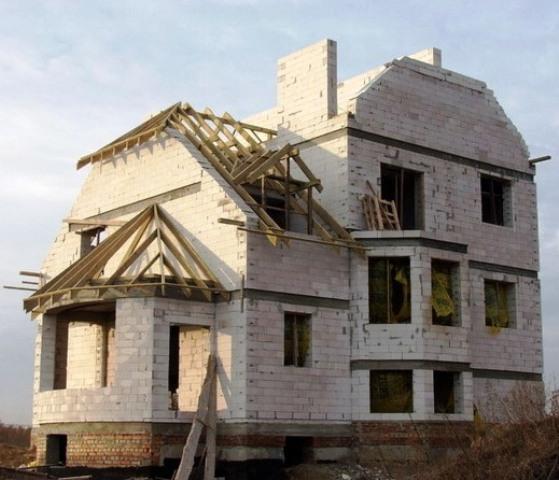

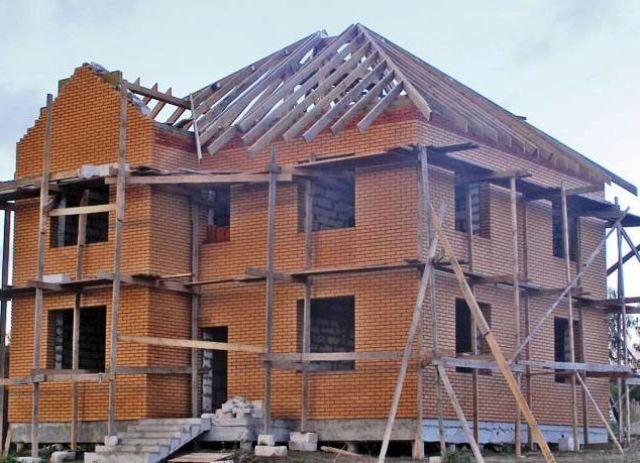

Основное отличие стропильки каменного дома от деревянного – в том, что каменные стены имеют структуру, не подверженную усадке и деформациям.

Как сделать крышу на сруб

Павел Орлов:

– Стропила каменного дома не нуждаются в деформационных элементах, так как каменный дом практически не усаживается. Главная особенность стропильной системы каменного дома – это необходимость надёжного закрепления мауэрлата. В деревянных домах роль мауэрлата выполняет стена.

Как сделать крышу на срубКак сделать крышу на сруб

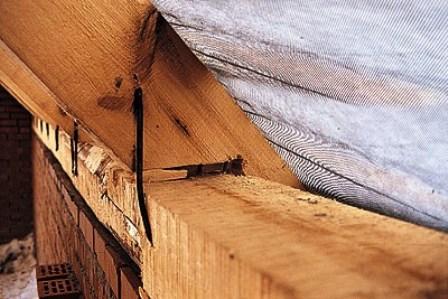

Мауэрлат – это элемент кровли (спаренные доски 50х150, брус размером 100х150 или 150х150), который укладывается по всему периметру верхней стены дома. На мауэрлат опирается нижняя часть стропил. Таким образом, мауэрлат перераспределяет точечную нагрузку, передаваемую от стропил на всю площадь верхней части стены.

Также при проектировании стропильной системы каменного дома необходимо учитывать толщину стен.

Павел Орлов:

– Конструкция требует расчёта допустимой боковой нагрузки стропил на стену с закреплённым мауэрлатом.

Тонкая и высокая стена выдерживает меньшую боковую нагрузку. Это требует применения для несущей конструкции стропил дополнительных элементов – подпорных стоек и прогонов.

Как сделать крышу на сруб

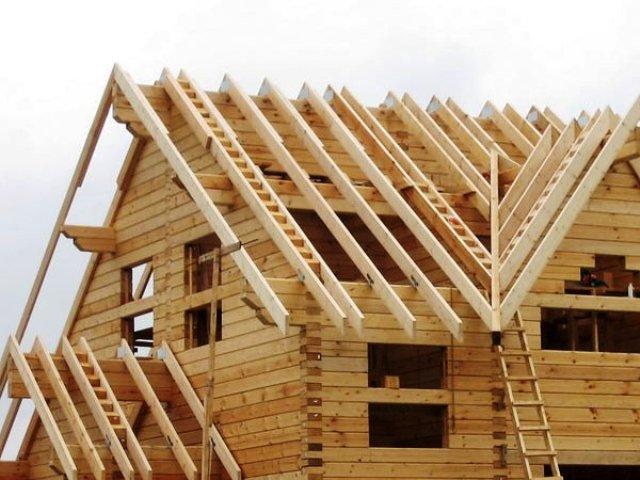

У деревянных домов также есть свои нюансы, которые необходимо учесть при изготовлении стропильной системы.

Вера Вавилова:

– Основная особенность в том, что стены, которые являются основанием для стропил, усаживаются и меняют свою геометрию при изменении погоды, температуры и влажности снаружи и внутри дома.

Как сделать крышу на сруб

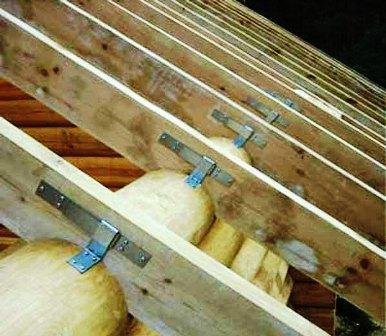

Основной элемент, компенсирующий усадку стен относительно стропил – это скользящая опора (её ещё называют скользячка). Скользящая опора необходима для того, чтобы компенсировать перекосы стропильной конструкции, возникающие в результате усадки древесины естественной влажности.

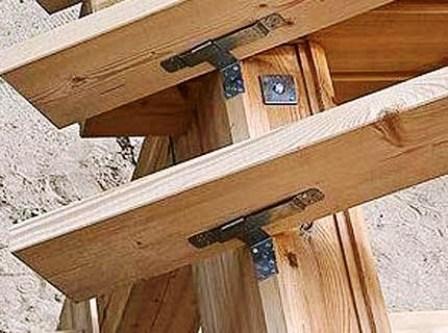

Как сделать крышу на срубСкользящая опора – это составной крепёж, в который входит гнутая пластина и уголок с направляющей.

При усадке дома стропило скользит по направляющей, таким образом компенсируются все перекосы общей конструкции стропильной системы дома. Скользящая часть опоры прикрепляется к стропильной балке так, чтобы между ней и стропилом оставался зазор. А уголок с направляющей прикручивается к брусу.

Скользячка должна устанавливаться строго перпендикулярно стропилам, с запилом в брусе под установку её основания. Для того чтобы при усадке деревянных конструкций обеспечить максимальный ход скользячки, при её монтаже она устанавливается в самое крайнее положение.

Как сделать крышу на срубСтепень усадки деревянного дома (а значит и величина подвижки, действующая на стропила) зависит от материала, использованного при возведении стен. Брус естественной влажности даёт большую усадку, сухой профилированный усаживается меньше, а клееный брус даёт минимальную усадку и т.д.

Стены дома, сложенного из сухого бруса, могут усаживаться на 6% от их общей высоты. Если речь идёт о стенах дома, сложенного из бруса естественной влажности, то усадка может быть ещё больше. Наша статья подробно рассказывает том, какие плюсы и минусы есть у сухого профилированного и обычного бруса.

Как сделать крышу на сруб

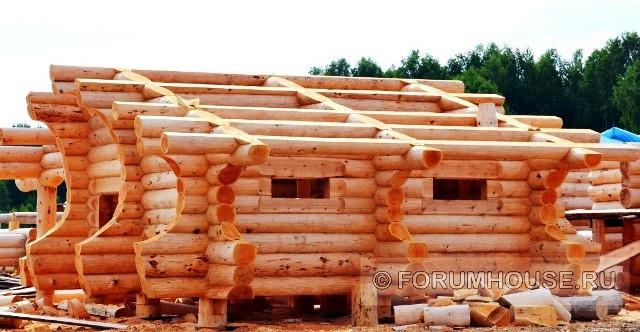

Строительство крыши на бревенчатый дом

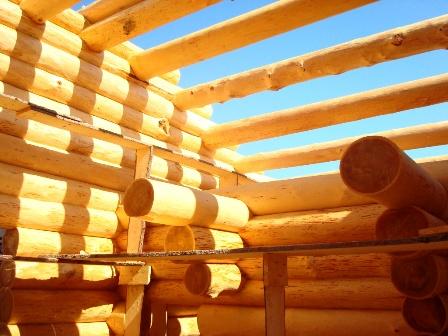

Кроме бруса, деревянные дома возводят из так называемого бревна ручной рубки. Практика показывает, что стропильная система такого дома имеет свои особенности.

Дмитрий Филиппов, специалист компании «Традиционные плотницкие технологии»:

– В бревенчатых домах на основе сруба применяется самцово-слеговая система устройства крыши плюс «скользящая» стропильная часть.

Как сделать крышу на срубКровля в доме из бревна, устройство.

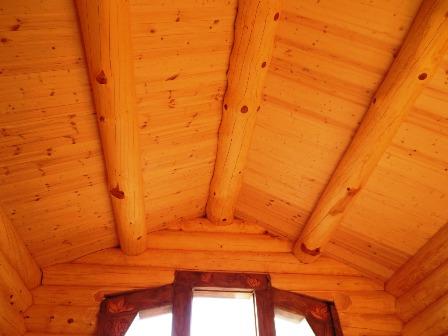

Крыша для бревенчатого дома имеет свои особенности конструкции. Слеги – горизонтальные бревна, врубленные в бревенчатый фронтон (верхняя из них – это конёк) – усаживаются вместе со срубом. После на бревна (слеги) укладывается подбой из доски (он же потолок). Дальше монтируются стропила (в двухскатных крышах они крепятся друг с другом на коньке скользящими креплениями). Затем формируется кровельный пирог – пароизоляция, утеплитель, гидроизоляция, контробрешётка, обрешётка, сверху укладывается кровельный материал.

Как сделать крышу на срубКак сделать крышу на сруб

Дмитрий Филиппов:

– Таким образом, стропильная часть с кровельным пирогом не привязаны к срубу, а как бы «лежат» на нем, что позволяет крыше при усадке сруба сохранить свою форму и целостность.

Материалы, идущие на стропила

Помимо учёта особенностей деревянных и каменных домов, при конструировании стропильной системы необходимо разобраться в требованиях, предъявляемых к пиломатериалам.

Как сделать крышу на сруб

Вера Вавилова:

– Подойдут сосна и ель. Это недорогие и отвечающие основным прочностным характеристикам стропил породы дерева.

Как сделать крышу на сруб

Как сделать крышу на срубПавел Орлов:

– На стропильную систему применяют обрезную древесину хвойных пород влажности до 20%. Весь используемый пиломатериал должен обрабатываться сертифицированными огнебиозащитными пропитками.

Если поставить на стропила свежеспиленную, сырую древесину, то в процессе усыхания уже смонтированные стропила поведёт. Это вызовет деформацию крыши и кровельного покрытия.

Чтобы этого избежать, стропила лучше делать из калиброванного пиломатериала камерной сушки.

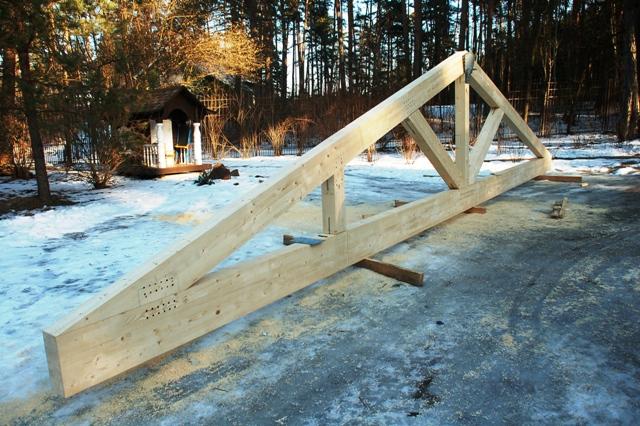

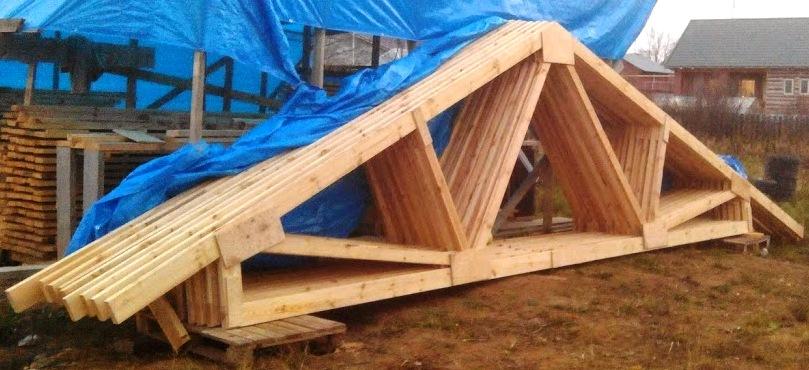

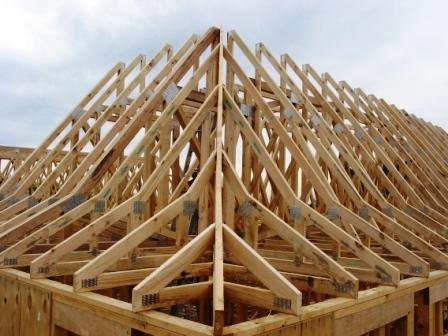

Ещё одним вариантом материалов, использующихся для изготовления стропилки, могут стать фермы и клееные балки.

Применение этих материалов определяется по проекту, исходя из величины пролётов и предполагаемой нагрузки на конструкцию.

Вера Вавилова:

— В этом случае элементы стропильной системы изготавливают на заводе и привозят на участок в виде деталей, готовых для сборки.

Это нивелирует так называемый «человеческий фактор». Также экономится время, т.к. такая конструкция собирается быстрее, чем та, которую делают на участке с неизбежной распиловкой и подгонкой деталей на месте.

Как сделать крышу на сруб

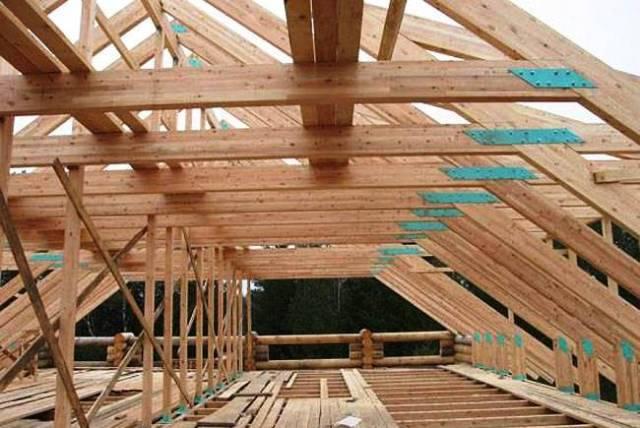

Заводские стропильные системы изготавливаются строго по проекту и техническим условиям. Благодаря этому, достигается высокое качество основания будущей крыши, т.к. древесина уже обработана антисептирующим средствами, а вся стропильная система собирается по принципу конструктора.

Как сделать крышу на сруб

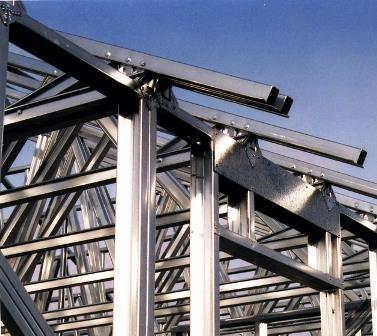

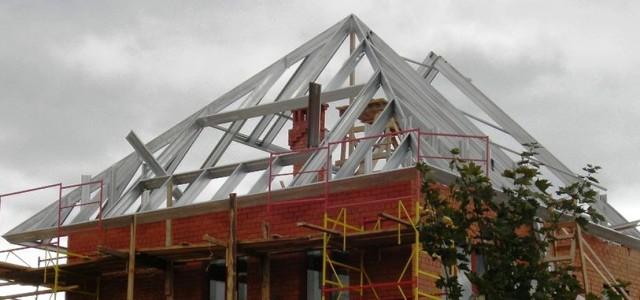

Ещё одним материалом, используемым при возведении стропильных систем каменного или деревянного дома, могут стать лёгкие стальные тонкостенные конструкции (ЛСТК). Такую стропилку не нужно обрабатывать антисептирующими средствами, она имеет небольшой вес, долгий срок службы и высокую огнестойкость. Рассмотрим основные особенности стропильной системы, возведённой по этой технологии.

Как сделать крышу на сруб

Заместитель коммерческого директора компании «Полиметалл-М» Андрей Усачёв:

– В стропильную систему кровли, выполненную по технологии ЛСТК, входят оцинкованные стоечные и направляющие профили. При необходимости устройства тёплой кровли применяется термопрофиль (профиль с перфорацией по всей длине), который уберёт мостик холода и позволит избежать теплопотерь.

Как сделать крышу на срубТолщина и сечение применяемого в конструкции профиля зависит от нагрузки, которая предполагается на стропильную систему.

Каждый элемент системы имеет строго заданные по проекту размеры.

Это значительно сокращает время сборки, а также позволяет избежать отходов на строительной площадке.

Каждый профиль промаркирован в соответствии с чертежами и инструкцией по сборке.

Андрей Усачёв:

Благодаря маркировке, упрощается сборка. На каждый профиль нанесена пуклёвка (выдавка). Т.к. металлокаркас скрепляется между собой саморезами, то благодаря выдавке понятно, где должно быть соединение. Пуклёвка увеличивает жёсткость собранного узла, уменьшая усилие, действующее на срез, на саморез.

Как сделать крышу на сруб

В теме FORUMHOUSE вы сможете узнать, с чего начинается строительство крыши. Также у нас вы найдете всю информацию о стропильных системах. Почитайте, как построить стропильную ферму своими руками.

Посмотрите детальный фотоотчёт по переделке стропильной системы деревянного дома. Узнайте, может ли неправильный монтаж стропилки развалить стены каменного дома. Ознакомьтесь с особенностями устройства стропильных систем деревянного и каменного домов.

Посмотрите наше видео про кровлю в русском деревянном зодчестве.

Источник

Строим крышу для бани своими руками: пошаговые инструкции, советы и нюансы

Кровля выполняет сразу несколько функций. В первую очередь она защищает строение от атмосферных осадков, а также является украшением дома. Что касается бани, то зачастую используются самые простые варианты, которые можно возвести своими руками. Но для этого необходимо строго соблюдать строительные правила.

Виды крыш для бани

Самая простая конструкция банной крыши включает в себя два основных элемента: систему стропил и кровельное покрытие, для монтажа которого необходимо сделать обрешётку и проложить гидроизоляционную прослойку. В некоторых случаях допускается наличие чердака, но для этого нужно устраивать двускатную крышу, что не всегда целесообразно для бани.

Односкатная крыша

Чаще всего односкатную кровлю можно встретить у бань, которые являются частью другого здания. Угол наклона таких крыш может варьироваться от 5 до 45 градусов. Значение зависит от многих факторов, например, типа кровельного материала и погоды. Конструкция плоской крыши состоит из:

В зависимости от здания могут использоваться разные виды системы стропил:

Односкатные крыши могут иметь невентилируемую конструкцию, которая монтируется с наклоном не более 5 градусов и тщательно утепляется, и вентилируемую кровлю под наклоном до 45 градусов, имеющую под кровельным покрытием свободное пространство.

Преимущество односкатной крыши:

Имеет она и недостатки:

Перед началом работ необходимо составить полный чертёж крыши, в частности, правильно определить угол наклона и длину ската. Угол наклона зависит в первую очередь от типа кровельного материала и уровня снеговой нагрузки в регионе строительства.

Необходимые материалы и инструменты

Для работы нужно подготовить:

Необходимо также позаботиться о наличии:

Монтаж односкатной крыши

Сам процесс монтажа состоит из следующих шагов:

Как сделать крышу на сруб Утепление крыши производится листами минеральной ваты, которые укладываюся в промежутки между стропилами

Не каждый утеплитель подходит для бани. Качественный материал должен быть:

Для бани можно использовать стекловолокно, минеральную вату, пенополиуретан, экструдированный пенополистирол, базальтовую вату. Некоторые мастера используют натуральные материалы, такие как солому или морские водоросли.

Видео: строительство односкатной крыши быстро и без затрат

Бани с ломаной крышей

Возведение ломаной крыши над баней подразумевает обустройство чердачного помещения для разных целей. Система ломаной крыши отличается наличием большого количества стыков. Она хоть и красивая, но будет стоить очень дорого.

Особенности системы стропил под ломаную кровлю:

Угол наклона скатов кровли должен превышать 15 градусов. Это нужно для эффективного отвода атмосферных осадков. Для монтажа стропильной системы рекомендуется использовать доски или брус из хвойных пород дерева, только они способны выдерживать значительные колебания температуры и не портиться от постоянного воздействия влаги.

Возведение ломаной крыши

Монтажные работы по устройству ломаной крыши должны происходить в следующем порядке:

Теперь можно утеплить мансарду и заняться внутренней отделкой. Для утепления подойдёт минеральная вата, пенопласт или пеноизол. Для покрытия кровли можно использовать:

Для создания комфортной атмосферы в мансардном помещении рекомендуется использовать специальный кровельный пирог. Так вы сможете создать оптимальную влажность.

Видео: устройств мансарды на бане

Двускатная крыша для бани

Чаще всего монтируется двускатная крыша, которая позволяет оборудовать помещение, например, для хранения банных принадлежностей. Такая конструкция позволяет быстро удалить осадки с крыши. Самая простая система стропил — висячая, которая подразумевает опирание стропильных ног только на две точки. Стропильные ноги сверху фиксируются коньковым брусом.

Возведение двускатной крыши

Заранее необходимо составить проект и произвести расчёт базовых параметров, в частности, определить угол наклона. Сам процесс монтажа состоит из нескольких шагов:

Видео: стропильная система двускатной крыши

Т-образная крыша

Есть два типа T-образных крыш:

Перед монтажом необходимо нарисовать план стен. Это позволит определиться с параметрами крыши. На проекте надо от крайней линии каждой из четырёх стен отступить 50 см и прорисовать периметр крыши с учётом свесов. Необходимо также обозначить места коньков крыши. После этого определить местонахождение ендовы, для чего прямой линией соединить угол смыкания двух крыш: основной и дополнительной. В этих местах необходимо произвести монтаж наслонных стропил.

Сам процесс монтажа T-образной крыши проходит в несколько этапов:

Крыша шале

Особенность этого стиля заключается в сильном нависании свесов над стенами. Это позволяет полностью защитить баню от солнца и осадков. В некоторых случаях вынос крыши за пределы стены достигает 3 м. Такая конструкция спасает помещение бани от сырости. Кроме того, под свесами образовывается дополнительное полезное пространство.

В зимний период такая крыша способна удерживать большое количество снега, что обеспечивает помещению дополнительную теплоизоляцию. Рекомендуется дополнительно укрепить свесы крыши опорами.

При расчёте крыши обязательно нужно учитывать:

Для крыши шале можно использовать весьма оригинальные кровельные материалы:

Крыша шале требует внутреннего утепления, причём между утеплителем и кровлей нужна воздушная прослойка. Также требуется монтаж пароизоляционного слоя.

Конструкция крыши шале может быть смонтирована самостоятельно. Она включает в себя стропила и кровельные балки, которые выводятся за пределы стен на несколько метров. Главное в этом процессе — правильно установить узлы, а стропила к коньку фиксировать скобами-накладками и только нахлёстом.

Увеличить срок эксплуатации крыши можно, если покрыть все места стыков специальным составом, а стропила и затяжки вывести за стены хотя бы на 1,5 м. После окончания этого этапа необходимо положить решёточный брусок.

Необычные крыши для бани

Допускается совмещение бани с другими постройками. Например, выгодным вариантом является баня с гаражом. Это позволяет сократить расходы на строительство и обеспечение обогрева. При составлении проекта необходимо учитывать следующее:

Баня может соседствовать и с домом. В этом тоже есть своё преимущество — не нужно будет делать длинный переход по улице, чтобы вернуться из бани домой. Есть несколько способов размещения бани:

Отдельная крыша для такой бани требуется, только если она располагается в пристройке. Помните, что при таком расположении на кровлю здания будут выходить одновременно две трубы, а значит, на крыше будет два отверстия. Поэтому очень важно продумать вентиляционную систему бани, в частности, сделать вентилируемую кровлю.

Очень оригинально смотрится баня, совмещённая с беседкой. Как правило, у такого здания общая крыша. Обычно её делают двускатной.

Помните, что какая бы крыша ни была у вашей бани, к ней необходимо обеспечить доступ. Это позволит проводить периодический осмотр стропильной системы и кровельного покрытия, благодаря чему можно вовремя обнаружить протечки и деформации крыши, а значит, и вовремя устранить их.
