Как сделать крышу над двором
Как сделать навес во дворе частного дома своими руками: чертежи, материалы и порядок монтажа
Планирование обустройства дворового пространства частного дома нередко подразумевает изготовление навеса. Это относительно простая и надежная конструкция может использоваться для защиты машины от дождя, снега или прямых солнечных лучей. Под ним устраиваются места для отдыха на свежем воздухе. Как сделать навес во дворе частного дома своими руками с минимальными затратами?
Выбор конструкции навеса
На первом этапе нужно правильно выбрать место для будущей конструкции. Для этого рассчитывается общая площадь навеса, его высота и конфигурация. Он не должен уменьшать естественное освещение комнат в частном доме, обязательно отсутствие прямого контакта с линиями электропередач. Следующий этап – выбор конструкции.
Главное отличие между моделями – конфигурация кровли. По этому параметру навесы условно разделяются на такие группы:
Выбор зависит от наличия материалов, возможности их покупки, инструментов и опыта в возведении подобных сооружений. Чаще всего останавливаются на простом односкатном навесе.
Материалы изготовления
К будущей конструкции предъявляются особые требования – она должна быть надежной, не подвергаться изменению в течение долгого промежутка времени, устойчива к воздействию влаги, перепадам температур. Помимо конфигурации на эти параметры влияет материал изготовления.
Главные элементы навеса для двора частного дома:
Каждый из этих элементов необходимо рассмотреть подробнее.
Каркас
Для экономии места и надежности в качестве материала изготовления стоек рекомендуется выбирать трубы круглого или квадратного сечения. Они относительно легко обрабатываются, после монтажа наносится защитное покрытие из слоя краски. Соединение элементов делается с помощью сварки. Механическая сборка недостаточно надежная.
Несущие стойки нужно сделать из труб квадратного сечения с минимальными размерами 100*100 мм. Опора для кровельного настила изготавливается из обрезков меньшего сечения – 50*50 мм. Количество материала зависит от размеров навеса, его высоты.
Альтернативный вариант стальным трубам – каркас из деревянных брусков и досок. Он менее надежен, чем металлический, древесина рассыхается и меняет форму под воздействием влаги и температур.
Его используют при наличии расходного материала, с целью создания единого с домом архитектурного ансамбля. Предварительно перед сборкой элементы нужно обработать влагозащитными и антигрибковыми средствами.
Кровля
Использование традиционного кровельного материала обеспечит защиту от влаги, долгий срок службы покрытия. Дополнительно нужно учитывать правила обустройства. Для некоторых потребуется сплошное основание, что скажется на увеличении трудоемкости работ.
Материалы, используемые для кровли навеса:
После выбора всех расходных материалов можно приступать к возведению.
Навес во дворе дома: пошаговая инструкция по изготовлению
Сначала нужно подготовить площадку. Она выравнивается и заливается бетоном. Альтернатива – укладка тротуарной плитки. Вариант с меньшими трудозатратами – обустройство фундамента только для опорных колонн. Обязательное условие – ровная поверхность для крепления стоек.
Затем необходимо выполнить следующее.
Если в качестве материала изготовления использовались профильные трубы – после сборки их нужно грунтовать и красить.
Сообщества › Сделай Сам › Блог › Реконструкция кровли дома и крытый двор
В один пост я постараюсь втиснуть всю проделанную работу — хотя фотографий сделано намного больше и работа идет уже чуть больше месяца. Многое уже сделано, многое еще впереди, так что посты на эту тему еще будут у меня в блоге.
Оговорюсь сразу — делаю не я сам, делает бригада мужиков (изменяемое количество народа 2-4 человек в зависимости от потребности)). НО по моей задумке и по моим решениям, оговаривается практически каждый саморез и при моем ежевечернем контроле. Сам бы я в одно лицо не потянул бы такой объем работ, тем более что работа держит с 8 утра и до 6-7 вечера, в соседнем городе. Короче говоря из дома в 7 утра, в город к себе въезжаю в лучшем случае в 19.30. К слову, я не строитель, стройки видел только со стороны, и дела подобного масштаба веду впервые, до этого был ремонт в квартире — обои, розетки, и подобная мелочь… Поэтому прошу прощения если объяснять буду с точки зрения профессионала безграмотно — просто не знаю как оно правильно называется))
Итак, есть дом, в котором живет моя семья с 1972 года, с того времени когда дед привез свою семью на Всесоюзную стройку Казахстанской Магнитки.
Стараниями деда и его бригады мужиков (работал он мастером в Водоканале)) дом был обустроен по советским меркам очень хорошо, что и позволило ему простоять со смерти деда в 1992 году до времени когда я смогу вливать в него средства. Пластиковые окна и косметический ремонт не в счет, имеются в виду более серьезные вливания, о которых и пойдет речь.
Весной я заметил, что скат крыши дома с одной стороны слегка просел, прогнулся от тяжести снега, которого у нас наметает много. Сначала были мысли просто об установке ферм между лагами, чтобы каркас крыши дома был на Л-образный, а А-образный. Потом пошли мысли о том, что старый шифер и старый оцинкованый профлист слишком уж устали от этой жизни. Ну и понеслось — неделя обдумывания и прикидываний по материалам. Решил делать крытый двор, имеющий общую кровлю с домом, укрепить и отремонтировать крышу самого дома и покрыть все это дело профлистом с полимерным покрытием.
Замысел такой: через каждые два метра опоры 100х100, на них ложатся горизонтально 80х40 ребром вниз, т.е. 80мм вертикально, через каждый метр лаги также 80х40, между лагами обрешетка 40х40 также через каждый метр. Это продиктовано тем, что у профлиста монтажная ширина ровно 1м. Каждый лист должен лежать краями на лагах, на каждом метре своей длины быть прикрученым к обрешетке. Старый пологий скат над домом убрать, и поднять его на 40-50см над уровнем старого, чтобы скат сделать покруче и над двором потолок был не слишком уж низкий.
Затем начался подбор рабочих (получился настоящий парад хитрожопых вперемешку с теми у кого обе руки левые или правые), закуп первой партии материала — профильной трубы разных размеров.
100х100 на опоры, 80х40 на лаги и 40х40 на обрешетку.
Под опоры выкопали ямы

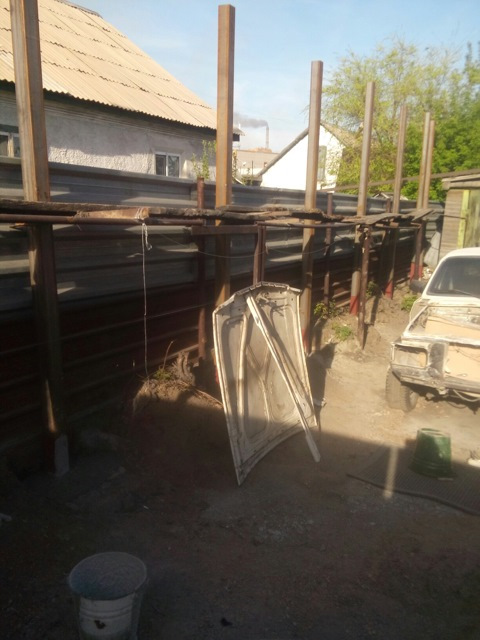

И наварив усы из 32мм арматуры установили опоры, заглубив каждую примерно на 80см и залив бетоном.
Опоры обрезали по гидроуровню и связали между собой горизонтальными балками из профиля 80х40. Разобрали пологий скат, сделали опору каркаса «стульчиками» из профиля 100х100 на стены дома, закрепили все это дело к дому анкерами.

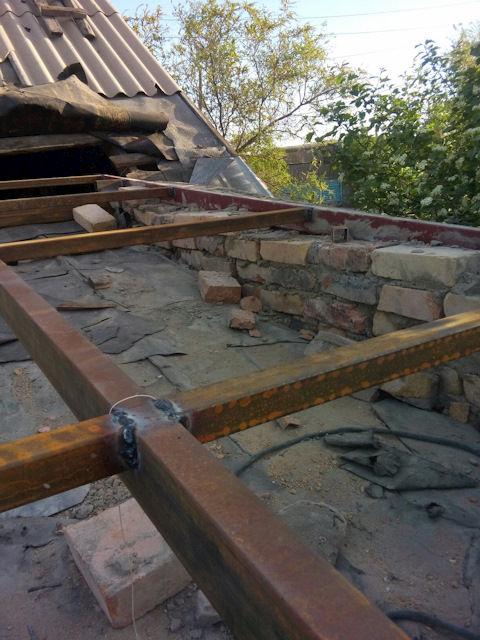

Купил кирпичи и цемент, чтобы заложить образовавшийся проем. Заложили, все чин по чину)

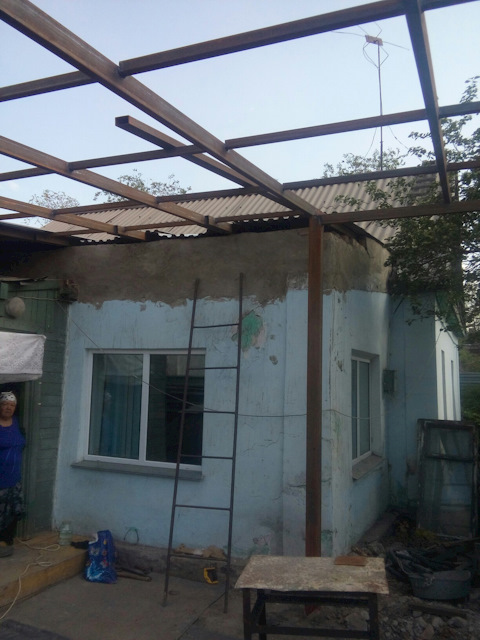

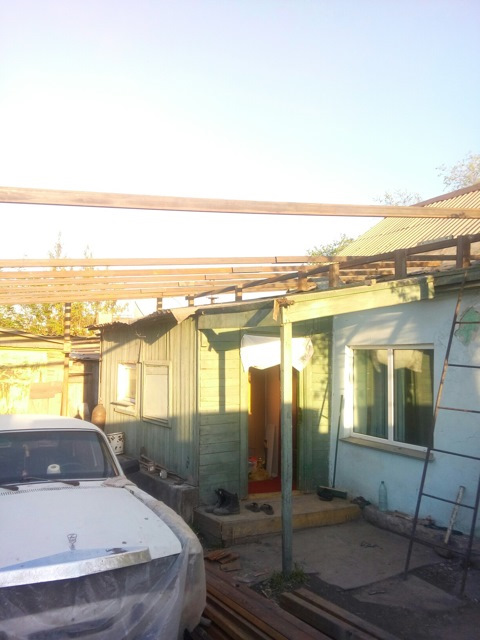

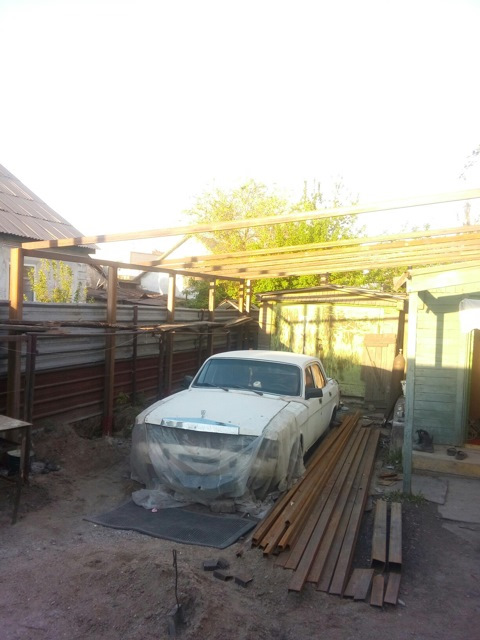

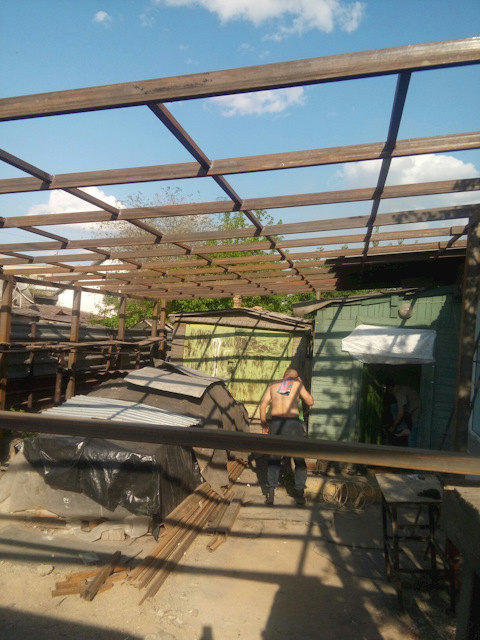

Постепенно велся монтаж профиля

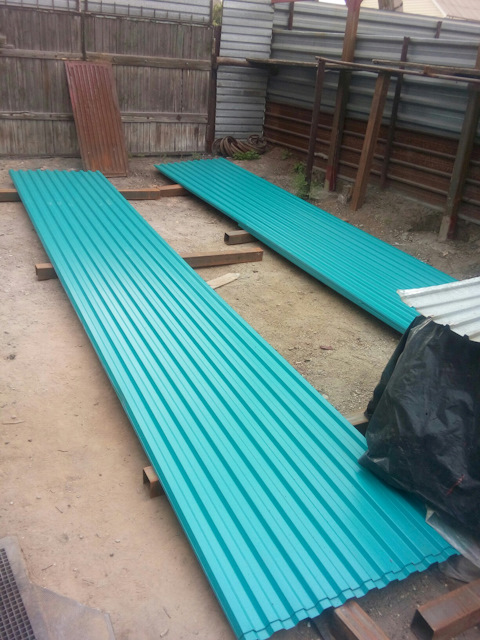

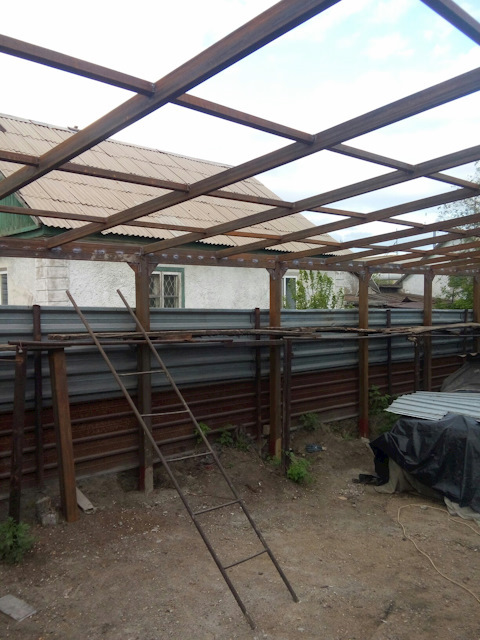

После монтажа каркаса кровли, провел фактические замеры и закупил профлист. Цвет «морская волна», нарезали ровно столько листов сколько нужно, и ровно нужной длины, т.е. обрезков должно остаться намного меньше, и кусочничать по кровле вообще не придется. Что, кстати, полностью подтвердилось на практике. Так что ходил я выбирал не готовые листы как в магазине, а только рулоны по цветам, и из них уже на месте катают на стане листы и обрезают ровно по нужной длине, в этом плане есть большие плюсы от житья возле металлургического завода-гиганта))
Перед началом монтажа я решил что лучше перестраховаться и дополнительно укрепить конструкцию. Наварили сверху между лагами еще связки, наварили уголки снизу к опорам.

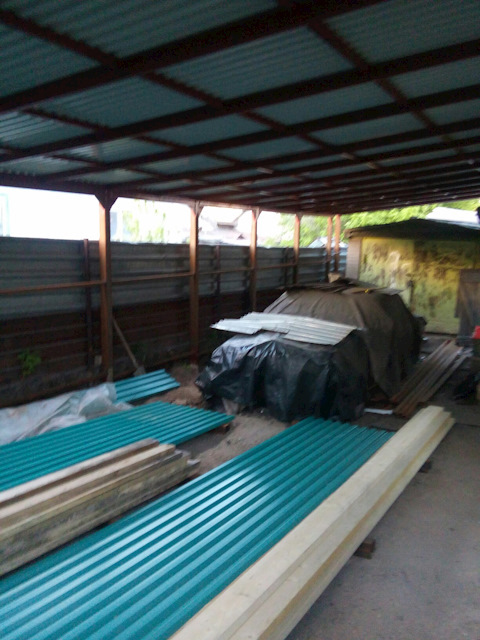

После этого каркас покрасили антикорозийной грунт-эмалью 3в1 и начали монтаж профлиста на кровлю. Постепенно крыша стала обретать свои формы!

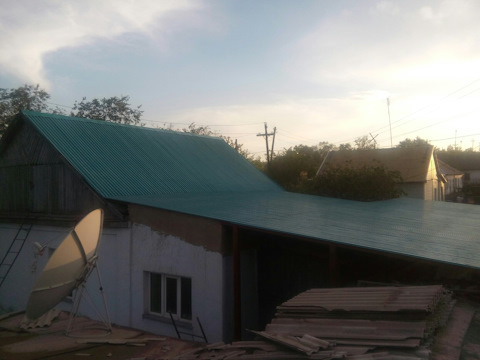

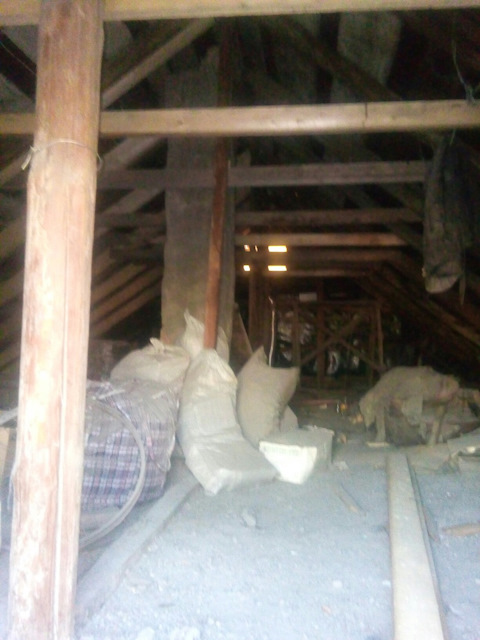

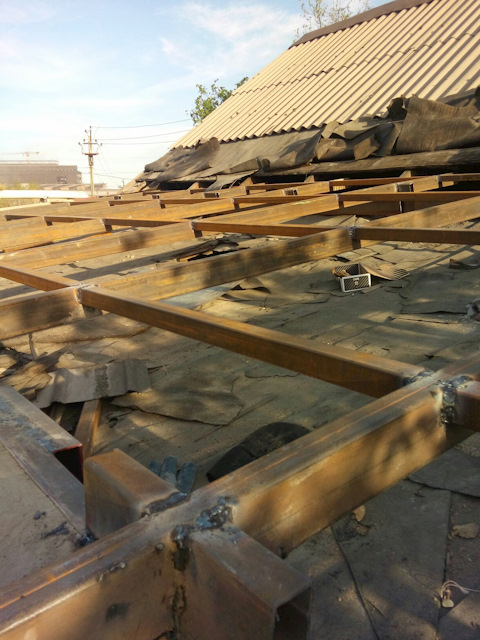

А вот так ликвидирован просевший скат крыши дома — установлены фермы и лаги усилены досками!

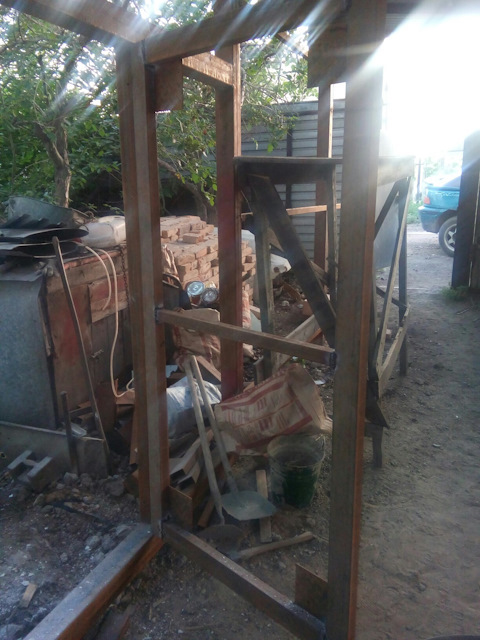

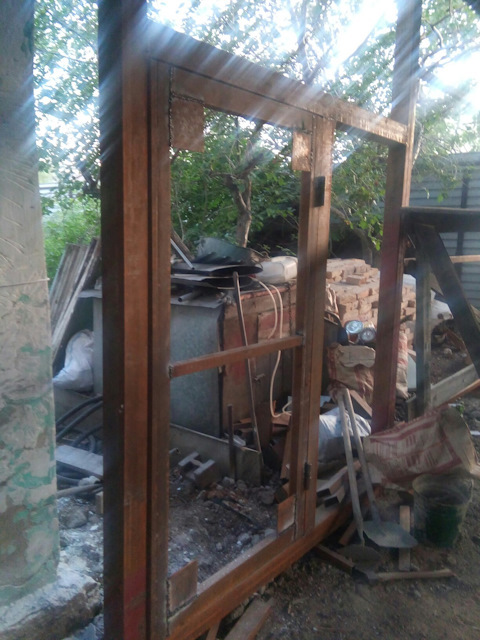

Теперь занимаемся стенами двора. Сделали калитку в огород
Привез окошки пластиковые для сохранения хотя бы части естественного освещения. Три окошка 1900х400 под потолком чисто как световые в сторону соседского огорода, одно 1900х1000 в сторону своего огорода, как раз солнечная сторона)) Стеклопакет одинарный, т.к. смысла в двойном нет.

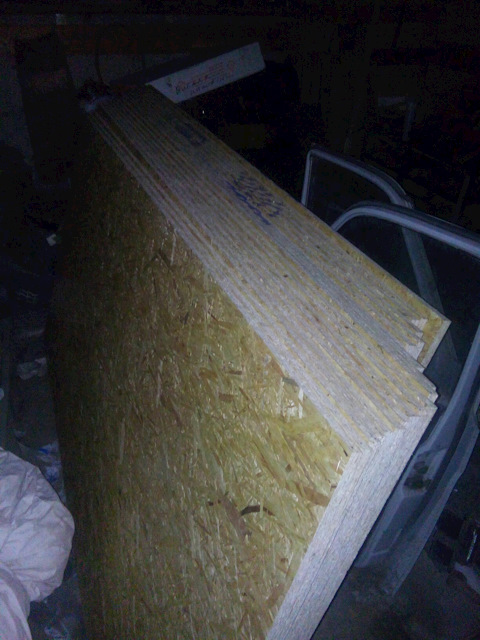

Ну и закупил 20 листов OSB плиты 18мм, буду делать фронтоны (или как называются боковины под скатами крыши, плюс короба которые идут по периметру крыши)))
А еще надо продумать систему искуственного освещения, установить водосток по кромке ската, чтоб вода с крыши соседский огород не заливала, закрыть уголками по периметру крыши стык коробов и профлиста…
Короче говоря, осталось сделать кучу всего, но эта куча состоит из мелких дел, которые как всегда отнимут больше времени и сил чем дела большие.
На данный момент все, да и лимит фотографий тоже исчерпался, уже 20шт есть.
Как сделать навес во дворе частного дома
Навес во дворе частного дома создает защищенную от солнца и осадков зону. И, чтобы обустроить такое место, не надо строить беседку с ограждением по периметру. Открытая или полуоткрытая для доступа площадка с крышей над головой имеет больше возможностей для разностороннего использования.
Из чего сделать
Варианты конструкции
Если это независимая постройка, то крыша опирается на несколько столбов. Или даже на один, когда навес делают в виде грибка.
Пристроенный навес может быть:
Материалы
Столбы для навеса делают деревянными или металлическими. Как видно, выбор материалов опорной конструкции не слишком велик:
Столбы из кирпича на фундаменте превращают постройку из временной в капитальную. А её надо узаконить до начала строительства.
Если навес частично или полностью опирается на стены близлежащих строений, то и в этом случае выбор материалов для несущей конструкции остается практически прежним — деревянный брусок или металлический профиль, но уже меньшего сечения чем столбы.
Для кровли навеса выбор материалов гораздо больше. Это все традиционные покрытия, которыми кроют крыши домов, а также те, что используют для светопрозрачной кровли — оргстекло и поликарбонат.
И в отдельную категорию можно выделить теневые навесы. Это могут быть и классические перголы с решетчатым перекрытием, и тенты закрепленные к опорной конструкции (постоянной, трансформируемой или временной).
Примечание. Оба вида, хотя и отличаются конструкциями друг от друга, относятся к навесам.
И их часто устанавливают в зонах летнего отдыха на участке: над террасами, над патио, возле бассейнов, над лавочками и качелями.
Опоры и площадка
Еще на стадии разработки проекта надо увязать вид покрытия под навесом и способ монтажа столбов. За исключением консольных навесов и козырьков, у которых нет внешних опор. Если сравнивать с домом, то это как выбор фундамента и перекрытия первого этажа — полы могут быть по грунту, по бетонному или деревянному перекрытию, и все имеют разное устройство.
Есть несколько вариантов этой части навеса:
Для последних двух вариантов речь может идти о небольших теневых навесах, когда ветровые и прочие нагрузки на опоры незначительны.
Как выбрать опоры для навеса
Есть нормативы по расчету прочности фундаментов к полезным, ветровым и снеговым нагрузкам. Причем ветровые нагрузки отдельно оговариваются для разных регионов с учетом высоты конструкции. В том числе, для высоты до 5 м. Но вначале надо определиться с диаметром и материалом опоры.
Рассчитать прочность столба на излом сродни задачи из сопромата для балки с одним защемленным концом. Человеку без подготовки такую задачу не одолеть, но она уже давно решена профессионалами. Для опор навеса достаточно будет выбрать профильную трубу 80х80х3 мм или круглую трубу с близкой площадью сечения и толщиной стенки.
И это для самых сложных условий. В реальности, с учетом расположения с подветренной стороны относительно дома, сплошного забора или стены хозяйственной постройки, можно взять трубу меньшего размера.
С опорой из дерева еще проще — надо применить метод аналогии (есть такой для любой сферы деятельности). Достаточно вспомнить, что у легких каркасных домов для угловых (несущих) стоек используют брус сечением 100х100 мм, а навес с точки зрения нагрузок не «тяжелее» дома.
Фундамент
Для навесов, стоящих на фундаменте (ленточном или плитном) рассчитывают параметры фундамента — ширину и глубину заложения ленты, толщину плиты.
Для навесов со сплошной стационарной крышей на отдельных столбах, опоры должны быть посчитаны по аналогии со свайным фундаментом — с учетом нагрузок и особенностей грунта. И это наиболее распространенный вариант конструкции.
Полезное видео по выбору фундамента под опоры:
Глубина подземной части стоек
С пучнистыми грунтами все просто — столбы надо закапывать ниже глубины промерзания на 20-30 см. В большинстве регионов Европейской части России это будет приблизительно 50% от надземной части. Что соответствует большинству рекомендаций такого рода.
Для плотных грунтов этот размер можно уменьшить до 1/3 от надземной части. Песчаные грунты, хотя и относятся к сыпучим, по несущим способностям не хуже плотных. Как правило, они относятся к непучнистым (если участок расположен не в пойме реки). И для подземной части опоры достаточно вырыть яму глубиной от 80 до 100 см. Но если в плотных грунтах опору можно забутовать щебнем, то в песчаных грунтах подземную часть столба надо обязательно бетонировать.
Расстояние между стойками
Если посмотреть статьи на аналогичную тему, то можно увидеть довольно большой разброс рекомендованных значений расстояния между столбами навеса — от 1 м до 5 м. Разница очень большая, чтобы на эти рекомендации ориентироваться. Есть нормированные методы расчета свайного фундамента, к которому можно отнести подземную часть столба. И в этом случае расчет количества столбов и расстояний между ними имеет следующий алгоритм:
Если количество опор увеличивают, то расчет проводят заново с учетом нагрузки от дополнительных столбов.
Установка столбов для навеса
Работы по установке столбов имеют такую очередность:
Крыша
Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.
Для арочных навесов в качестве стропильной системы обычно используют готовые гнутые металлические профили или гнутоклеевые деревянные арки, а для кровли — поликарбонат.
Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.
Стропильная система
Для жесткости любой каркасной конструкции важна верхняя обвязка.
Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.
Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.
Крыша с деревянными стропилами
Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.
Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.
Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.
Примечание. Крепление обвязочного бруса или доски к трубе проще проводить не по торцу, а сбоку, по внешней плоскости. В этом случае учитывают понижение крыши на толщину бруса (ширину доски).
Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.
Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.
Крыша навеса из поликарбоната
Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.
Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.
Примечание. Прогоны должны лежать поперек внутренних ребер сот поликарбоната.
Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.
Торцы листов защищают герметиком и специальной лентой.
Навесы из поликарбоната во дворе частного дома
Поликарбонат на сегодняшний день один из самых популярных материалов для навесов. Он одновременно пропускает свет и защищает от зноя, удерживая ультрафиолет. В зависимости от конструкции каркаса навес из полимера способен поддержать любой стиль хозяйского дома: классический, исторический или ультрасовременный. Если им покрыть придомовую территорию, она всегда останется чистой, какие бы ни выпадали осадки. Под навесом можно спрятать машину, отдохнуть, пообедать с друзьями.
Массивный металл и монолитный пластик, имитирующий стекло, создают простую и лаконичную конструкцию навеса в стиле лофт.
Описание
Прозрачность и воздушность материала делает навесы ненавязчивыми – эти характеристики помогают им встроиться в любой дизайн придомовой территории. Данный полимер используют для навесов над пространством всего двора, им покрывают зону отдыха, детскую площадку, вольеры с животными, размещают у летней кухни или любой другой хозяйственной постройки, возводят над стоянкой для машин.
Поликарбонат является на редкость удачным материалом для навесов. Изучив его характеристики, можно обнаружить массу достоинств:
Выпускают два основных вида поликарбоната – монолитный и сотовый, они отличаются по структуре и исполнению.
Монолитный
Полимер является цельным ровным пластиковым покрытием. Прозрачный вид материала пропускает свет на 90% и выглядит как стекло, но легче его вдвое. Монолитный поликарбонат может быть покрашен в любой цвет, и каждый оттенок указывает на его определенные характеристики, например, степень прочности, прозрачности, матовости.
Профилированный монолитный поликарбонат представляет собой не ровный лист, а изломанную изгибами поверхность, либо профиль с волнообразной формой.
Сотовый
Этот материал называют еще структурированным или ячеистым по форме листов со множеством боковых ячеек. Получаются они путем создания двухслойного тонкого полимерного полотна, между слоями которого устанавливаются перемычки. Если посмотреть на такой лист в разрезе, можно увидеть ряд ячеек, образованных пространством между перемычками. С помощью данной структуры изделие наполняется воздухом и делается невероятно легким и прочным. Сотовый полимер в 6 раз легче стекла, вдвое лучше него гасит проходимость звука, сохраняет тепло, кроме того, он на 85% пропускает свет. Пластичность материала используется для создания гнутых навесов.
Обзор видов
Навесы отличаются друг от друга по форме кровли и месту расположения. Конструктивно покрытия разделяют на разные типы.
Односкатные
Данный вид кровли относится к самым простым вариантам, ее плоскость направлена под углом в одну сторону. Угол наклона зависит от метража навеса и способности снега своевременно покинуть крышу. Если наклон слишком мал, мокрый снег будет скапливаться на ее поверхности.
Односкатную модель часто используют для возведения пристенных конструкций, у которых одна сторона поверхности крепится к стене дома, а вторая, более низкая, удерживается на опорах.
Но иногда отдельно стоящие навесы тоже могут иметь односторонний уклон кровли, их фасадные опоры сантиметров на 40-50 выше колонн заднего ряда.
Двускатные
Двускатные навесы относятся к классическим вариантам. Согнутая под углом 40-45 градусов крыша легко избавляется от снега, он сходит самостоятельно под собственным весом. Такие конструкции могут быть отдельно стоящими или располагаться над крыльцом прямо у входа.
Двускатный козырек нередко повторяет форму основного здания. Владельцы стараются выстраивать навес из материалов, идентичных постройке жилого дома. В таком случае комплекс построек на участке связывается единым дизайнерским замыслом.
Арочные
Поликарбонат относится к пластичным, хорошо гнущимся материалам, из него получаются красивые арочные навесы, имеющие безупречную плавную линию кровли. С полукруглой крыши осадки легко стекают вниз, не создавая давление на ее поверхность.
Конусные
Такие виды навесов называют еще купольными, они имеют эстетически привлекательный внешний вид и становятся украшением загородных участков. Для их создания используют только гибкие типы поликарбоната, способные сформировать куполообразные формы кровли. Сложность постройки конусных конструкций заключается в точности расчетов, которые учитывают толщину материала, объем и направление ячеек, радиус изгиба.
Сложные
Для некоторых участков с хорошим ландшафтным дизайном требуются своеобразные конструкции навесов, чтобы поддержать общий ансамбль придомовых построек. Волнообразные, большие двухуровневые или многоярусные козырьки привлекают своим неординарным видом.
Навесы отличаются между собой не только внешней формой, но и местонахождением. От этого зависят конструктивные особенности козырька и способы его крепления.
Как сделать своими руками?
С листами поликарбоната несложно работать, это лёгкий и надёжный материал, он не создает проблем во время разрезания, не крошится и не раскалывается. Поэтому вполне реально владельцу частного дома построить простенький навес из полимера самостоятельно. Расскажем подробнее, как это можно сделать.
Выбор места
Навесы в частных дворах имеют разное назначение, которое напрямую влияет на их местоположение.
Проект
Выбрав место для постройки, производят чертеж навеса из расчета размеров выделенной территории. Хорошо просчитываются опорные элементы и нагрузка на них кровельного покрытия. Учитывается количество материала, который понадобится для возведения козырька. Его лучше приобрести с небольшим запасом, чтобы покрыть возможные ошибки при монтаже навеса. Далее закупается материал, расчищается и разравнивается строительная площадка.
Установка опор
На подготовленной территории производят разметку: с помощью рулетки, веревок и колышков отмечают места под установку отпор. Количество свай зависит от размера навеса. Кроме 4-х угловых колонн, для больших покрытий понадобятся промежуточные опоры, их устанавливают с шагом 1,5-2 м.
В отмеченных местах выкапывают ямы глубиной 50-80 см и диаметром 40-50 см. На дне углублений делают дренаж – засыпают песок, щебень. Затем устанавливают столбы и заливают бетоном. С помощью уровня выравнивают опоры и оставляют их на несколько дней до полного просыхания цемента.
Каркас
Когда опоры установлены, переходят к монтажу каркаса. По верхнему краю опор производят обвязку: если каркас деревянный, устанавливают балки, если металлический – профилированные трубы. На обвязку монтируют обрешетку, укладывая деревянные брусья или приваривая металлические профили. На следующем этапе нужно подготовить и закрепить водосток.
Покрытие кровли поликарбонатом
На листах поликарбоната производят разметку согласно чертежу, маркером прорисовывают линии разрезов. С помощью циркулярной пилы раскраивают пластик, при этом листы хорошо фиксируют во избежание вибрации.
При раскрое следует учитывать направление каналов сотового поликарбоната, их расположение должно помочь влаге не скапливаться, а свободно покидать ячейки. Необходимо нарезать фрагменты точных размеров, чтобы края совпадали с балками, к которым им предстоит крепиться. По окончании кроя сотовые отверстия освобождают от опилок и стружек.
Укладывают кровельное покрытие защитной пленкой вверх, стараются, чтобы швы попадали на обрешетку, так как к ней монтируют поликарбонат. Крепления выполняются термическими шайбами, они должны отстоять от краев листов на 4-4,5 см.
Подшитые фрагменты полимера соединяют между собой пластмассовым профилем, совпадающим по цвету с поверхностью кровли. Швы, защищенные таким образом, не позволят влаге разрушать навес. Верхние торцы поликарбоната закрывают алюминиевой лентой. На нижние торцы устанавливают перфорированную защиту, она помогает конденсату просачиваться наружу.
Красивые примеры
Навесы из поликарбоната не только удобны и практичны. Они могут быть необычными, эффектными конструкциями, которые гармонично занимают свое место в ландшафтном дизайне участка. На готовых примерах предлагаем рассмотреть разнообразие моделей, собранных во дворах частных усадеб.
Каждый козырек, защищающий от дождя и солнца, добавляет комфорта домочадцам, а если сделать его с душой, он облагородит территорию и станет любимым местом для отдыха всей семьи
О том, как сделать навес из поликарбоната во дворе частного дома своими руками, смотрите в следующем видео.
