Как сделать крышу под мягкую кровлю
Подготовка крыши под мягкую кровлю – особенности технологии
Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу. Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка. В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.
Особенности материала
Мягкой кровлей называют битумную черепицу, которая производится из стеклохолста или полиэстера, пропитанного модифицированным нефтяным битумом или синтетическим каучуком. Внешняя поверхность гонта посыпается базальтовой или минеральной крошкой для придания цвета, фактуры и механической прочностью материалу. Мягкую черепицу производят в виде плиток с фигурным краем длина которых составляет 100 см, ширина 30-45 см, а толщина 0,3-0,45 мм. Это кровельное покрытие обладает следующие особенности:
Обратите внимание! Мягкую кровлю не рекомендуется монтировать на сооружения с высоким риском возгораний, так как она относится к легковоспламеняющимся материалам. Чтобы снизить вероятность пожаров, устройство стропильного каркаса выполняют с обязательной обработкой огнеблокирующими препаратами.
Нюансы работы
Мягкую кровлю фиксируют на основании с помощью самоклеящегося слоя из легкоплавкого битума на нижней стороне материала, защищенного полиэтиленовой защитной пленкой. Устройство крыши из битумной черепицы можно выполнять только при определенных погодных условиях:
Важно! Хранить битумную черепицу для настила крыши необходимо в сухом, защищенном от прямых солнечных лучей месте, чтобы предотвратить расплавление битумного клеящегося слоя. Снимать с гонта защитную пленку во избежание слипания материала до монтажа покрытия не рекомендуется.
Требования к основанию
Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:
Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.
Технология подготовки
Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:
Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.
Видео-инструкция
Кровельный пирог под гибкую черепицу
Преимущества мягкой кровли очевидны – она эффектно выглядит, не боится проливных дождей и лютых морозов, не трескается и не выгорает, герметична. Богатая палитра расцветок позволяет подобрать цвет кровли в тон фасада или окружающей застройки без дополнительного окрашивания. Кроме того, мягкую черепицу можно нарезать по любой форме, она проста в монтаже.
На последнем давайте остановимся поподробнее: чтобы мягкая кровля прослужила долго, нужен правильно изготовленный кровельный пирог. Он гарантирует комфортный микроклимат, защищая обитателей дома от шума, холода или жары. Конечно, профессиональные кровельщики знают, как и на что укладывать черепицу. Но, во-первых, контроль никогда не повредит – дом-то ваш! А, во-вторых, вы и сами можете справиться с этой задачей, сэкономив на подрядчиках.
Что такое кровельный пирог
Кровельный пирог – то, на что будет уложена гибкая черепица. Собственно, это вся крыша, за исключением внутренней отделки и ряда деталей стропильной системы. Этот пирог имеет слоистую структуру: стропила, обрешетка, утеплитель, подкладочный материал и т.д. – в зависимости от устройства чердака. У каждого слоя – своя важная задача. Последовательность укладки компонентов этого «блюда» также имеет принципиальное значение.
Кровельный пирог бывает двух видов: для холодной и теплой крыши. Первый вариант – это летние дачные дома, хозпостройки, навесы – то есть строения, не требующие утепления. Если вы собираетесь жить в доме зимой, весной и осенью, его крыша обязательно должна быть теплой.
Кровельный пирог для холодной крыши
Рассмотрим, как выглядит система устройства холодного чердака на скатных крышах (на примере популярной черепицы ТехноНИКОЛЬ SHINGLAS Классик):
1. Гибкая черепица
2. Подкладочный ковер
3. Основание (деревянный настил)
4. Разреженная обрешетка
5. Стропильная нога
Как видим, система – предельно проста. Даже один человек справится с устройством холодного чердака.
Кровельный пирог для теплой крыши
А так выглядит система устройства кровельного пирога для теплой крыши (ТехноНИКОЛЬ SHINGLAS Мансарда):
1. Гибкая черепица
2. Подкладочный ковер
3. Супердиффузионная мембрана
4. Утеплитель (каменная вата)
5. Пароизоляционная пленка
6. Основание (деревянный настил)
7. Разреженная обрешетка
8. Контрбрус для создания вентканала
9. Стропильная нога
10. Шаговая обрешетка под утеплитель
11. Подшивка мансарды
Здесь мы видим все те материалы, которые были использованы при устройстве холодной крыши, и ряд новых. Конечно, кровельный пирог для теплого помещения – более сложная конструкция, но если следовать инструкциям, и здесь не должно возникнуть проблем.
Ставим стропила
Самый нижний ярус кровельного пирога – стропильная система. По типу конструкций двускатные крыши бывают наклонные, висячие, шпренгельные и могут состоять из стропил, мауэрлатов, ригелей, прогонов, затяжек, стоек, подкосов и т.д. Строительству каркасов стоит посвятить отдельный мастер-класс.
Для устройства кровли важно, чтобы стропильные ноги были закреплены максимально надежно, а конструкция легко выдерживала не только вес кровли (квадратный метр черепицы весит 9-13 кг), но и слоя снега со льдом. Для стропил лучше выбирать сосну или лиственницу. Дерево обязательно обработайте огнебиозащитным составом.
Монтируем пароизоляцию
Итак, стропильная система готова, переходим к монтажу пароизоляционной пленки. Она будет выводить теплый влажный воздух, препятствуя образованию конденсата. Слой пароизоляции монтируется изнутри помещения, чтобы были защищены несущие деревянные конструкции. Пленка крепится к стропилам при помощи горизонтальных брусков (с шагом 60 см). Между собой слои пароизоляционного материала склеиваются двусторонним скотчем в местах нахлеста. Планки, которыми мы прижимаем пленку, пригодятся во время внутренней отделки чердака – на них, например, будет крепиться гипсокартон.
Утепляем крышу
Чтобы утеплитель не падал, снизу кровли нужно прибить деревянный брус – он послужит упором. Плиты кладем поверх пленки, по возможности – вразбежку.
После того, как утеплитель уложен, на стропила кладется ветрозащитная пленка, она же – супердиффузионная мембрана, защищающая крышу от выдувания частиц каменной ваты. Также она способствует удалению водяных паров из утеплителя наружу.
Ветрозащитный слой крепится при помощи контрбруса, на который монтируется разреженная обрешетка. Таким образом, между мембраной и обрешеткой должен образоваться вентиляционный зазор в 5 см. Влажный воздух будет подниматься от карниза до конька, а оттуда – наружу, не вредя крыше.
Делаем деревянный настил
На обрешетку укладывают сплошной настил из ОСП-плит или фанеры ФСФ. Почему именно из них? Потому что устройство скатных крыш требует особой прочности и влагостойкости настила.
Фанера ФСФ изготавливается из слоев шпона, склеенных при помощи фенолформальдегидных смол. Она отличается хорошей водостойкостью и механической прочностью. Под битумную кровлю выбирайте фанеру из хвойных пород деревьев и избегайте березы – ее может «повести» от перепада температур и влажности, что грозит разгерметизацией всей крыши. Оптимальная толщина фанеры – 10-11 мм.
Дополнительно листы рекомендуется обработать огнеупорным и водоотталкивающим растворами, особенно тщательно – на торцах.
Ориентировано-стружечная плита ОСП (или OSB) – более надежный вариант. По сути, это улучшенная древесина – прямоугольные плоские щепы, спрессованные под давлением при высокой температуре и закрепленные с помощью специальной смолы. Такой материал не прогибается, не страдает от влаги, отлично держит крепеж.
Между плитами должен оставаться зазор 2-5 мм на случай температурных расширений. Не нужно укладывать настил под самый конек. Чтобы работал вентиляционный канал, стоит оставить примерно 70 мм.
Расстилаем подкладочный ковер
При любом уклоне крыши нужно устраивать подкладочный ковер по всей площади кровли. На карнизных свесах и в ендовах устанавливают ANDEREP (самоклеящийся) или другой материал с такими же характеристиками. Его укладывают шириной 1 м (по 50 см на каждый скат). Лучше стелить ковер всплошную (без нахлестов) по всей длине ендовы. Если такой возможности нет, подкладочный ковер укладывают внахлест, тщательно проклеивая швы в верхней части крыши. Величина нахлеста – 30 см.
Вдоль карнизного свеса самоклеящийся ANDEREP или другой материал стелют на величину самого карнизного вылета, прибавляя 600 мм от внутренней плоскости наружной стены внутрь дома. Это предотвращает возникновение нежелательных протечек в карнизной зоне дома из-за нарушения температурно-влажностного режима подкровельного пространства или резких температурных изменений на улице. На карнизном свесе материал не доводят до перегиба карнизной планки на 2-3 см.
Остальную поверхность ската укрывают подкладочным ковром ANDEREP (с механической фиксацией) или другим похожим материалом. Укладка ведется снизу вверх, нахлест в продольном направлении составляет 100 мм (для подкладочных ковров на органической основе типа BiCARD нахлест – 600 мм для углов наклона кровли до 30 градусов, свыше 30 – 100 мм), в поперечном – 150 мм. Рулон раскатывают параллельно карнизному свесу. К основанию его закрепляют через каждые 200-250 мм специальными оцинкованными гвоздями с широкой шляпкой. Места нахлеста промазывают мастикой ТехноНИКОЛЬ N23 на ширину 8-10 см.
Для форм нарезок СОНАТА, АК-КОРД, ТРИО и БОБРОВЫЙ ХВОСТ подкладочный ковер можно использовать только в местах наиболее вероятных протечек (по периметру кровли – полосы подкладочного ковра шириной 50 см, ендове – ширина 1 м, кровельных проходок – 1х1 м, мансардных окон – 50 см, в карнизном свесе ковер заводят на 60 см от внутренней стены к коньку). При этом гарантийные сроки и условия изменятся и будут такими же, как у других производителей. Согласно с климатическими особенностями Российской Федерации это условие распространяется только для таких регионов: ЮФО, СКФО, ПФО, ЦФО, СЗФО.
Подводим итоги
Устройство кровельного пирога под мягкую черепицу – непростая, но доступная с точки зрения реализации задача для двух-трех даже непрофессиональных строителей. Важно не нарушать последовательность укладки слоев и выбирать правильные материалы, так как любое «слабое звено» в итоге выведет из строя всю «команду».
Секреты укладки гибкой черепицы
О том, как укладывать гибкую черепицу, написано немало статей. Технология понятна и доступна для самостоятельного повторения.
Однако есть моменты, на которые следует обратить внимание, независимо от того, монтируете ли вы кровлю самостоятельно или привлекли для этого строительную бригаду. А лучше всех о технологии, разумеется, могут рассказать производители.
О секретах и нюансах укладки гибкой черепицы рассказывает технический директор направления «Скатная кровля» Компании ТехноНИКОЛЬ РафаэльСеражетдинов.
Итак, из нашего материала вы узнаете:
1. С чего начинается монтаж гибкой черепицы?
От надёжности кровли во многом зависит общий срок службы дома. Гибкая черепица – долговечный и прочный материал, при этом, как и в любом этапе строительства 50% успеха зависит от качественного монтажа или правильно рассчитанной кровли.
Рафаэль Серажетдинов:
– Перед тем, как приступить к монтажу гибкой черепицы, необходимо разработать проект и провести целый комплекс подготовительных работ. Только так можно гарантировать, что кровля прослужит долго.
Чтобы смонтировать качественную и надёжную кровлю, необходимо придерживаться следующего плана:
Чёткое следование данным пунктам гарантирует долгий срок службы мягкой кровли. Причём данный подход можно применять при любых строительных работах.

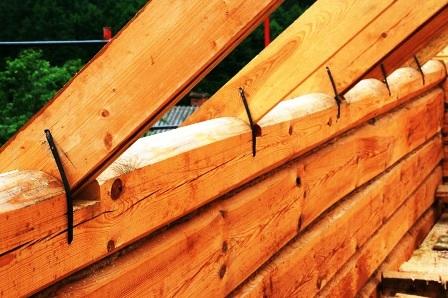

2. Требования к стропильной системе
От тщательности подготовительных работ полностью зависит срок службы мягкой кровли. Для наглядности этапы монтажа гибкой черепицы можно разбить по пунктам.
Итак, сначала необходимо смонтировать:
Только после окончания подготовительных работ можно приступать к укладке гибкой черепицы.
Рафаэль Серажетдинов:
– Т.к. стропила несут на себе основную нагрузку от кровельного покрытия, к ним предъявляются особенные требования. Важным моментом является надёжное закрепление стропильных ног. Также советую обработать дерево защитными составами.
Стропильная система возводится не «на глазок», и не по принципу «как у соседа», а на основании тщательного расчёта, куда входит сбор данных по ветровой, снеговой нагрузке и массы кровельного материала.
Т.к. гибкая черепица имеет небольшой вес, то под нее не нужна мощная стропильная система, как, например, под натуральную черепицу.
После устройства стропильной системы приступаем к монтажу пароизоляционной плёнки.
Пользователи FORUMHOUSE хорошо знают, как правильно устраивать пароизоляционный барьер, и к каким негативным последствиям может привести его отсутствие.
Отметим такой момент, как укладка пароизоляционной плёнки внахлёст, с обязательной проклейкой швов двусторонним скотчем.

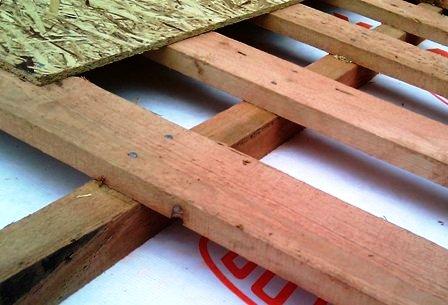

3. Как укладывать утеплитель и набивать контробрешётку?

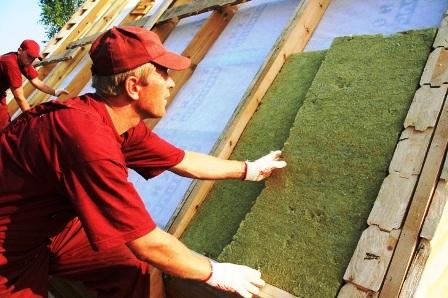

После монтажа пароизоляции переходим к укладке утеплителя. Перед укладкой утеплителя между стропильными ногами прибиваем деревянный брусок, который будет держать плиты утеплителя.
Рафаэль Серажетдинов:
– Толщина утеплителя определяется на основании теплотехнического расчёта.
Плиты утеплителя следует укладывать вразбежку, после чего их закрывают влаго- ветрозащитной плёнкой. Плёнку фиксируем контрбруском, который набивается поверх стропильных ног.
Кроме удержания ветрозащитной плёнки, контрбурс формирует вентиляционный канал, который необходим для вентиляции подкровельного пространства и удаления избытка влаги.
Для этого брусок прибивается сверху стропил параллельно. Если набить контрбрусок перпендикулярно стропильным ногам (а такое встречается), то в дальнейшем он превратится в препятствие для естественного тока воздуха (от карниза к коньку) в подкровельном пространстве.
После монтажа контрбруска поверх него, перпендикулярно, набивается обрешётка, которая необходим для крепления сплошного настила под гибкую черепицу. Данная обрешетка позволяет обеспечить свободный переток воздуха в межстрапильном пространстве, обеспечивает экономию крупнощитового настила на обрезе и толщине последнего.
Для обрешётки используется обрезная или необрезная доска толщиной от 16 мм.
Все доски сбиваются гвоздями. Важно помнить, что длина гвоздя должна быть такой, чтобы, пробив обрешётку и контробрешётку, его остриё вошло в стропильную ногу не менее чем на 2-3 см.
Рафаэль Серажетдинов:
– Все деревянные элементы конструкции, для защиты от гниения и горения, в обязательном порядке обрабатываются огнебиозащитными составами.

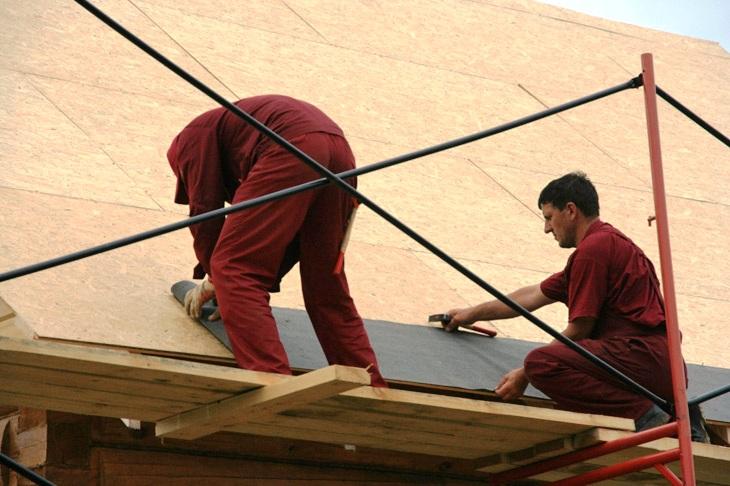

4. Как подготовить основание под укладку гибкой черепицы?
Рафаэль Серажетдинов:

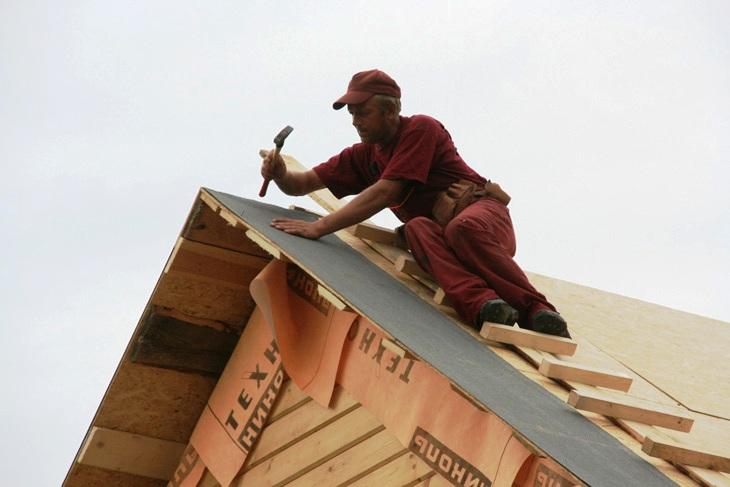

Т.к. материал выпускается в рулонах, то его раскатывают снизу-вверх, с нахлёстом в поперечном направлении 10 см, а в продольном – 15 см. К настилу ковёр прибивают специальными оцинкованными гвоздями (3х30 мм), с широкой шляпкой, через каждые 15-20 см. Места нахлёста в обычном ковре промазывают битумной мастикой.
.

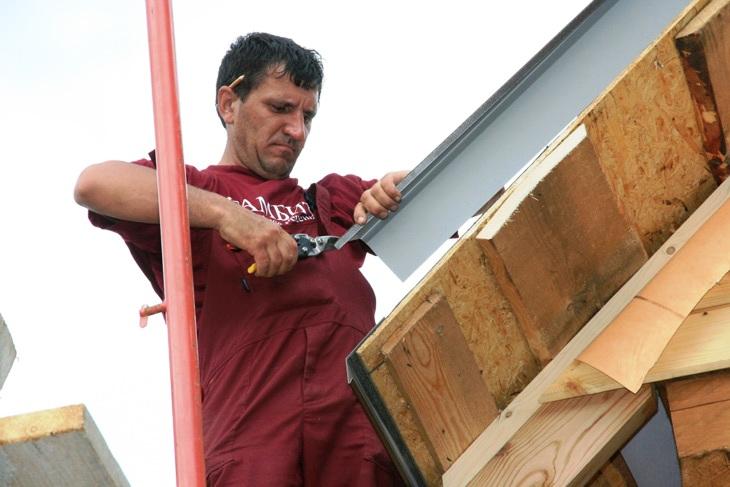

После укладки подкладочного ковра монтируются фронтонные планки. Карнизную планку монтируют на деревянный настил. Прибивают их (в шахматном порядке с шагом 150-200 мм) теми же гвоздями, что и подкладочный ковёр. В местах стыка планки укладываются с нахлёстом 150 мм и прибиваются 2 гвоздями.

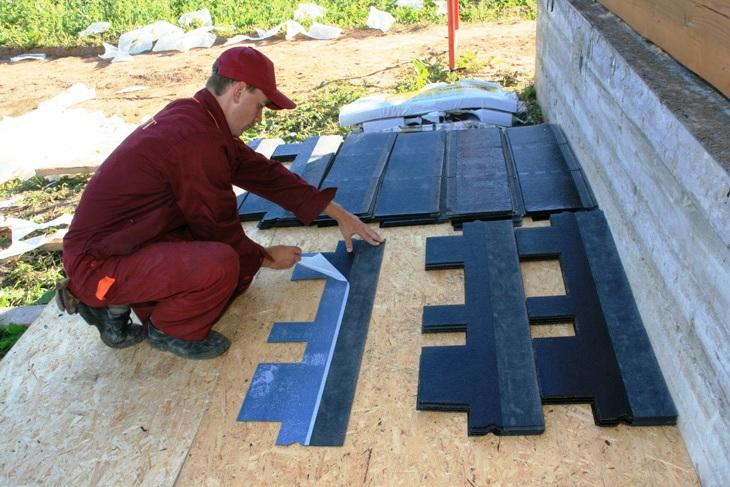

5. Как вести укладку гибкой черепицы?
Гибкая черепица представляет собой мелкоштучный кровельный материал небольшого веса, её укладку можно вести самостоятельно, не прибегая к сторонней помощи. Для этого на карнизный свес, поверх подкладочного ковра, укладывается коньково-карнизная черепица. Вместо нее можно использовать обычную рядовую черепицу, предварительно отрезав у неё лепестки.

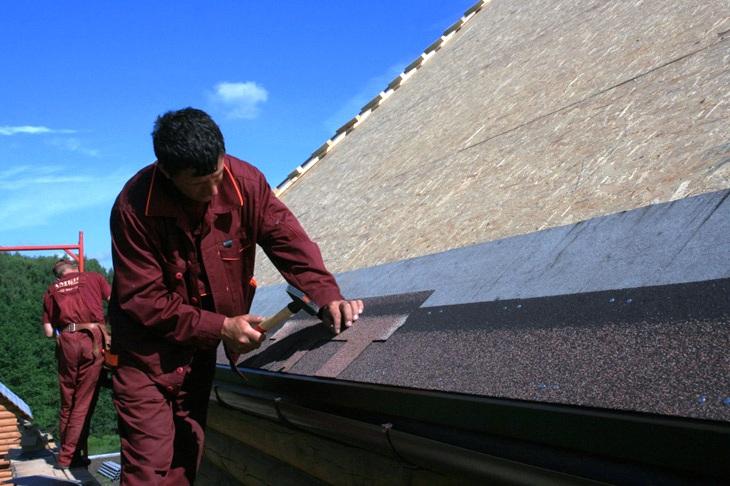

Коньково-карнизная черепица прибивается к основанию оцинкованными гвоздями с широкой шляпкой на расстоянии от края 2.5 см.
Рафаэль Серажетдинов:

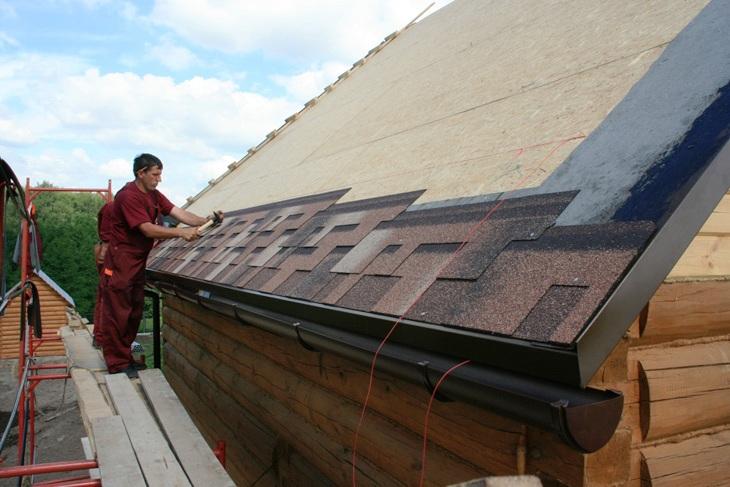

Укладка первого ряда гибкой черепицы начинается с середины ската. Монтаж ведётся параллельно коньково-карнизной черепице. Второй ряд укладывается от центра. При этом необходимо смещать гонт влево и вправо на половину лепестка. Черепицу прибивают так, чтобы нижний край лепестков находился на одном уровне с верхним краем вырезов первого ряда.

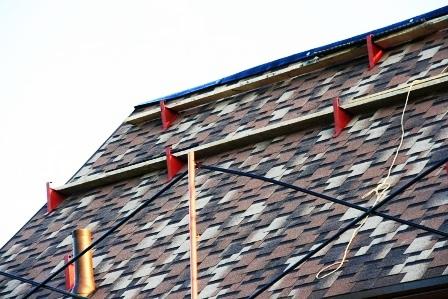

Для контроля прямолинейности укладки последующих рядов можно сделать разметку основания, натянув нити или произведя отбивку шнуркой.
Гвозди следует забивать так, чтобы тело гвоздя заходило в основание строго под прямым углом, а шляпка не утапливалась в гонт, а шла вровень с поверхностью гибкой черепицы. Узнать о том, какое количество гвоздей и куда необходимо забивать, можно на сайте SHINGLAS.
Рафаэль Серажетдинов:

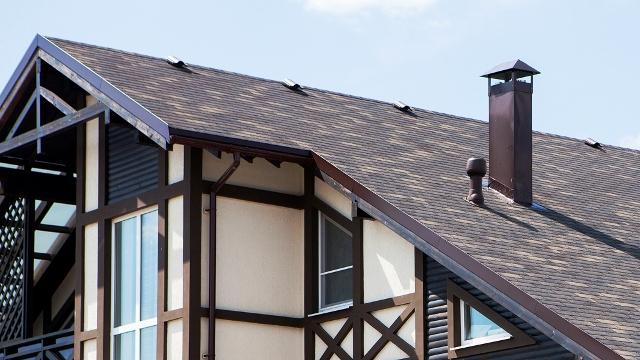

Особое внимание следует уделить проходке через мягкую кровлю вентиляционных элементов.
Проходной элемент в обязательном порядке промазывают битумной мастикой и прибивают к основанию. Затем место установки промазывается мастикой, и производится укладка гибкой черепицы. Черепица для плотного прилегания к проходному элементу подрезается на месте.
6. Для чего нужен коньковый аэратор, и как ухаживать за мягкой кровлей?

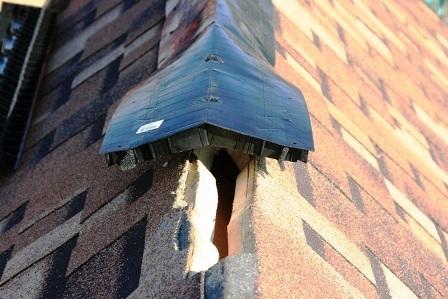

Финальным этапом укладки гибкой черепицы становится монтаж на конёк крыши сплошного конькового аэратора. Коньковый аэратор необходим для свободного выхода воздуха из подкровельного пространства.
Рафаэль Серажетдинов:
– Вдоль конька выпилите щель шириной от 3 до 8 см в деревянном настиле. Аэратор закрепляется с помощью оцинкованных саморезов.
После монтажа аэратора на него, сверху, укладывается коньково-карнизная черепица.
Чтобы кровля из гибкой черепицы служила долго, необходимо соблюдать ряд правил по уходу за ней:
Следует отметить, что с двухслойной черепицей подобных проблем с монтажом меньше.
Узнать всё о монтаже гибкой черепицы можно на сайте SHINGLAS. В этой теме рассказывается, как правильно смонтировать основание под гибкую черепицу. А из этого видео пользователи FORUMHOUSE могут узнать об особенностях современных кровельных материалов.
