Как сделать крышу с окнами
Сервисные окна: удобный и безопасный выход на крышу
Построил и забыл – это утопия, к которой можно стремиться, но по понятным причинам никогда не достичь. Какими бы совершенными ни были технологии и качественными материалы, дом – «живая» конструкция, нуждающаяся в обслуживании. И если до первого ремонта фасада могут пройти годы, то крыше, а особенно, расположенному на ней оборудованию и элементам инженерных систем, требуется регулярное внимание и уход. Для доступа на крышу одноэтажного дома необходимо соответствующее оснащение, не говоря о полутораэтажках с мансардами или двухэтажных коттеджах. Чтобы не заморачиваться с приобретением и хранением всевозможных громоздких лестниц или тур, в самой крыше устраивают безопасный и удобный выход. Совместно со специалистом компании FAKRO рассмотрим специализированные и универсальные сервисные окна, снимающие проблему доступа на крышу независимо от этажности и типа кровли.
Содержание
Зачем нужны сервисные окна в крыше
Даже при самых благоприятных условиях, когда строительство проводилось без грубых ошибок и в обозримом будущем необходимость в ремонте кровли не возникнет, доступ на крышу периодически нужен. И вот для чего:
Не стоит сбрасывать со счетов и возможность проветривания чердачного пространства, так как избыток влаги чреват такими негативными последствиями, как намокание утеплителя и элементов стропильной системы. И если влажный утеплитель – это повышение теплопотерь, то влажные лаги грозят куда более неприятными последствиями. Наличие сервисного окна позволит поддерживать помещение сухим и чистым, что особенно важно, когда чердак используется в качестве хранилища. А естественное освещение упростит эксплуатацию помещения.
Разновидности сервисных окон
Сегодня производители предлагают три вида сервисных окон: специализированные окна-люки, универсальные распашные окна для выхода на крышу и эвакуационные окна.
Сервисные окна-люки
Сервисные окна-люки предназначены для установки в неотапливаемых помещениях под крышей. Это могут быть как холодные чердаки в капитальных домах, так и мансардные комнаты в сезонных летних дачах. Обеспечивают удобный и безопасный выход на крышу и эффективное проветривание помещения. Окна-люки устанавливаются в крыши с углом наклона от 15 до 70˚, выпускают модели с открыванием по верхним петлям на угол от 120 до 180˚, а также с боковым открыванием на угол до 90˚.
5 разновидностей окон в крыше и способы их установки
Сегодня затронем тему – окна в крыше. Она интересна тем, что это нестандартный вариант расположения оконных проемов. Особенно это касается частного домостроения, потому что еще совсем недавно об оконных конструкциях этого типа в России никто и не слышал. Расскажем об их разновидностях, особенностях и правилах монтажа, также, какие можно использовать идеи для мансарды. Разберетесь в этой теме, будете понимать, что и зачем делают мастера, которым доверили установку мансардных окон в своем доме.
Виды оконных конструкций на крышах
В принципе, классификация в себя включает всего две позиции: уже упомянутые мансардные и слуховые. Отличаются они между собой в основном местом расположения. Первые устанавливаются на скатах мансардных кровель, вторые во фронтонах скатных крыш. Теперь разберемся с ними по отдельности и начнем со слуховых, вы поймете почему.
Слуховые окна
Свое название этот вид кровельных окон получил не из-за того, что через них что-то подслушивали, ведь под кровельной конструкцией слушать-то некого. Их первым изобрел инженер, по фамилии Слухов, который отвечал за сооружение кровли московского манежа. Именно там и появились первые окна на крышах.
Классификация слуховых окон неширокая. По месту расположения они делятся на фронтонные и скатные. По конструкции разделение идет на три вида:
Две последние модели в народе называют «кукушками».
Чисто условно можно провести разделение по конфигурации козырька, хотя архитекторы считают, что именно форма крыши окна часто играет немаловажную роль в создании единого проекта здания. Козырьки бывают:
Казалось бы, слуховые окна – простое и функциональное решение. Но архитекторы опять предупреждают, что тип, дизайнерское оформление, место расположения выбирается строго с учетом совместимости с архитектурой здания. В противном случае этот элемент будет смотреться как чужеродный.
Сразу надо оговориться, что для слуховых окон для крыши был собран свод норм и правил (СНиП) под номером 21-01. В нем четко обозначены некоторые требования, связанные с местом установки оконной конструкции данного типа:
В СНиПе есть рекомендация, о которой архитекторы знают и сами. Считается, что слуховые изделия должны устанавливаться на одной вертикали с окнами в стенах дома. Таким способом не нарушаются архитектурные пропорции строения.
Как правильно сделать слуховое окно
Если это касается фронтона, то ничего сложного нет.
Если слуховое окно – это «кукушка», то здесь монтажный процесс не ограничивается только установкой остекления. Необходимо соорудить достаточно сложную конструкцию в виде домика с крышей. Предварительно оговоримся, что «кукушку» собирают между двумя стропилами крыши:
Мансардные окна
Вообще, с мансардными окнами полная неразбериха. Кто-то считает, что и слуховые конструкции, установленные в мансардную крышу, то же можно считать мансардными. Кто-то отрицает это и уверяет, что к этой категории относятся оконные конструкции, которые установлены в плоскости ската крыши. Все остальные являются слуховым типом.
Поэтому и обыватели путаются в названиях, часто называя одни разновидности другими. Ничего страшного в этом нет, потому что на само мансардное окно это никак не влияет. Но если честно, то о мансардных оконных моделях заговорили, как об отдельной группе, лишь только тогда, когда их стали встраивать в плоскости скатов крыш. А значит, будем считать, что это и есть мансардная разновидность.
Теперь непосредственно о самом окне. Есть строгие правила оконной площади, которая должна присутствовать на кровле. Ее величина не должна превышать 10% от величины площади всей скатной конструкции. К примеру, если площадь крыши составляет 100 м², то оконная площадь не должна превышать 10 м². При такой разнице естественная освещенность внутри мансарды будет нормальной, а тепловые потери не превысят допустимые нормы.
Это было правило номер один для окон в мансарде. Теперь второе правило. Оно звучит так: лучше иметь несколько маленьких окон, чем одно большое. Поэтому существует негласное правило, в котором отображено соотношение площади остекления с количеством окон:
Классификация
Существует несколько критериев, по которых классифицируются окна этого типа. Один из самых незначительных (с него и начнем) – глухие окна или открывающиеся. Надо сразу оговориться, что известные производители мансардных окон не производят глухую вариацию. Но могут сделать исключение на большой заказ. Правда, по цене глухие от открывающихся отличаться не будут.
Что касается последних, то здесь достаточно широкий выбор:
вокруг оси, расположенной у верхней рамы оконной конструкции или чуть ниже на ¼ высоты самого окна;
Есть современная модель, которая носит название окна-балконы. Состоит конструкция из двух створок: первая открывается вокруг горизонтальной оси, расположенной у верхней рамы. Открывается эта створка до горизонтального расположения. И собой в открытом виде она представляет козырек над оконным проемом.
Вторая створка открывается точно так же, как и первая, только ее ось располагается у нижней рамы. Максимальное ее открытие – вертикальное расположение. То есть собой в открытом виде она представляет остекленное ограждение проема по фасадной стороне. При этом окно снабжается боковинами по нижней створке, которые создают боковое ограждение импровизированного балкона.
Технология монтажа мансардного окна
Современный рынок предлагает огромное количество окон для мансард от разных производителей. У каждого из них свои требования к монтажному процессу. Обозначим самые распространенные отличия:
Итак, в первую очередь формируют оконный проем. Здесь, как и в случае со слуховым вариантом, надо определить место установки. Для этого между стропилами устанавливают поперечные элементы.
Из четырех досок собирают короб, который вставляют в проем. И где его крепят саморезами насквозь через стропильные ноги и уложенные поперечины. Самое важное это элементы короба. В них делаются пазы фрезой, обозначая место посадки рамы мансардного окна. Вроде можно было бы сделать пазы на стропильных ногах и поперечинах. Но ни в коем случае нельзя ослаблять стропильную систему даже на двух элементах, потому это эта конструкция несет на себя большую нагрузку и является центром кровли.
Окно вставляют в короб, к которому крепят специальными кронштейнами и саморезами. Здесь есть одна тонкость:
Теперь устанавливают доборные элементы. Это фартук из гидроизоляционной пленки, который укладывается по периметру окна. Поверх него металлический фартук, элементы которого собой представляют в сборе козырьковую конструкцию. Они крепятся к коробу саморезами по периметру. На этом монтаж заканчивают, строители переходят к укладке кровельного материала на крышу.
Если необходимо установить окно в крыше мансарды, которая уже покрыта кровельным материалом, то технология немного видоизменяется. Отличия состоят в том, что придется в первую очередь разбирать часть кровельного покрытия. Затем резать слои кровельного пирога: гидроизоляционную мембрану, утеплитель и пароизоляцию. И вот здесь надо точно провести замеры и вырезку. Все остальное точно так же, как в описанном процессе.
Видео описание
В видео пошагово разобрана технология установки мансардного окна:
Монтаж мансардного окна: самая полная инструкция по установке
Считается, что обустройство жилой мансарды сложнее и дороже, чем строительство обычной неутеплённой кровли с холодным чердаком. Этому есть причины:
С последним пунктом часто возникают проблемы. Ошибки при монтаже окон на мансардном этаже сводят на нет все преимущества этого помещения. В результате косяков неграмотных строителей мансардные окна протекают в дождь, а с потолка, порча отделку, капает конденсат. Неудивительно, что многие застройщики с недоверием относятся к мансардам, считая, что лучше возводить коттедж по старинке. Избежать самых распространённых ошибок при врезке мансардного окна в кровельный пирог с гибкой черепицей, вам поможет наша видео- и фотоинструкция, где рассказывается:
Установка мансардного окна: планирование
Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.
Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:
Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:
Для ориентира руководствуемся следующими цифрами:
Этапы монтажа мансардного окна
Я решил самостоятельно установить мансардное окно в доме. Пирог кровли: стропила – доска сечением 15х5 см, паропроницаемая влаго- ветрозащитная мембрана, горизонтальная и вертикальная обрешётка, ОСП, подкладочный ковер, гибкая черепица. Возникли вопросы:
Оклад (металлическая рамка) – это система желобов для герметичного объединения мансардного окна с кровельным покрытием. Оклад отводит от мансардного окна дождевую воду и влагу при таянии снега.
Вся работа по установке окон на мансарде разбивается на ряд последовательных шагов:
Расскажем о ключевых этапах монтажа мансардного окна и о том, как избежать ошибок.
Подготовка оконного проёма для установки мансардного окна
В видеоинструкции специалист рассказывает, как подготовить оконный проём для установки мансардного окна, если построена крыша и уложено кровельное покрытие.

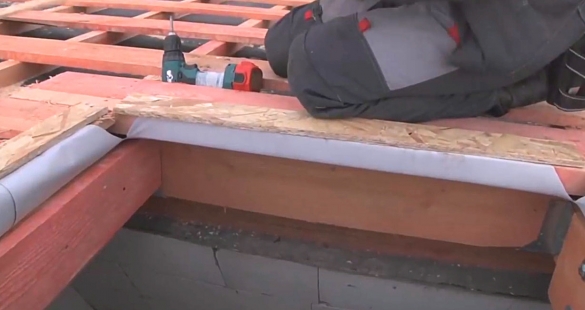

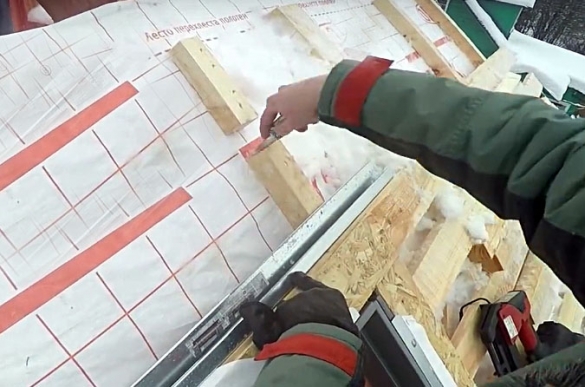

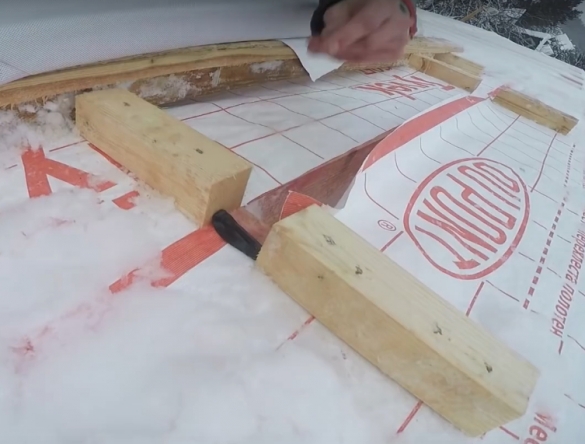

При проходке паро- и гидроизоляции плёнки разрезаются конвертом (крест-накрест) и заворачиваются внутрь помещения (пароизоляция) и наружу (ветрозащита).
Верхняя и нижняя часть проёма усиливается перемычками (между стропил).
И брусками обрешетки, так чтобы край листа ОСП не висел в воздухе.
Важно! Если на крыше ещё не уложено ОСП – основание под гибкую черепицу, то сверху проём окантовывается рамкой, сделанной из распиленного на полосы листа OSB или фанеры.

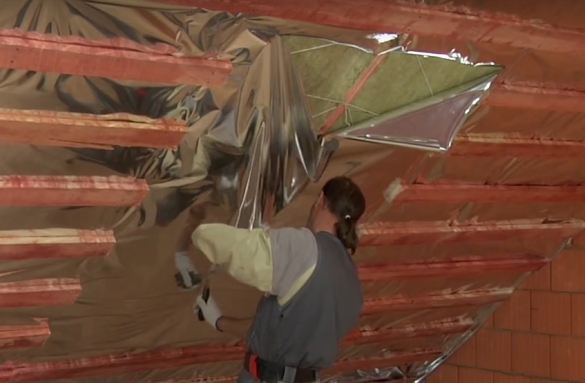

Сборка теплоизоляции и установка коробки мансардного окна

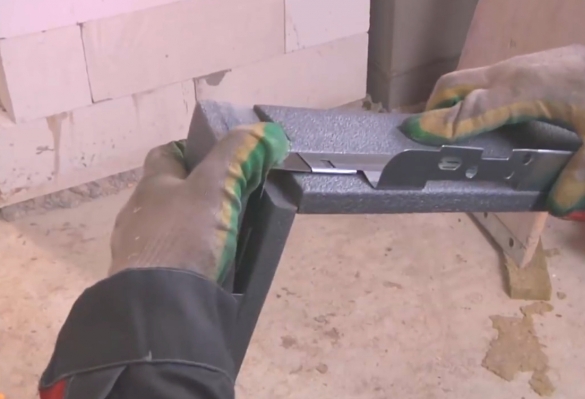

Теплоизоляционный контур смонтирован на стальной рамке, которая легко собирается на защелки.
Контур теплоизоляции устанавливается в подготовленном проёме.

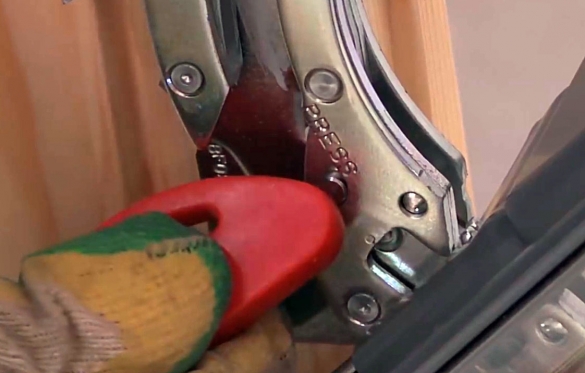

Затем отсоединяете поворотную часть створки со стеклопакетом от рамы мансардного окна.

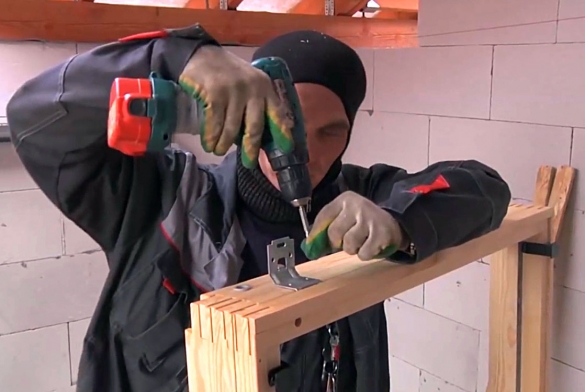

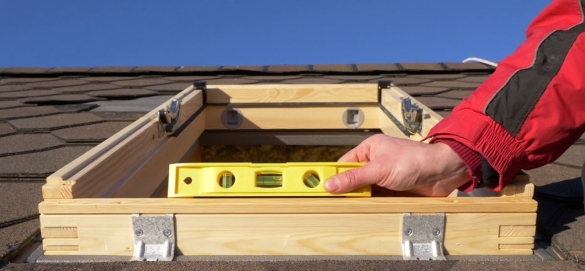

Монтируете монтажные пластины и устанавливаете коробку в проёме.
Важно! Монтажные пластины (4 шт.) устанавливаются по углам мансардного окна, в подготовленные на заводе места в раме, в заранее просверленные изготовителем отверстия под саморезы.
При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки).

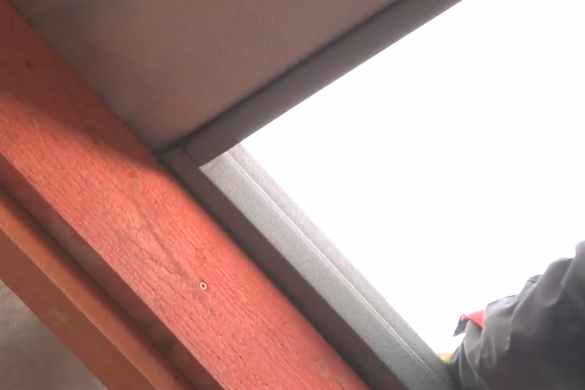

Коробка мансардного окна устанавливается в готовый проём. Как это сделать правильно, а также отрегулировать боковые зазоры и притвор, показывается в видео.
Секреты установки желоба для отвода конденсата

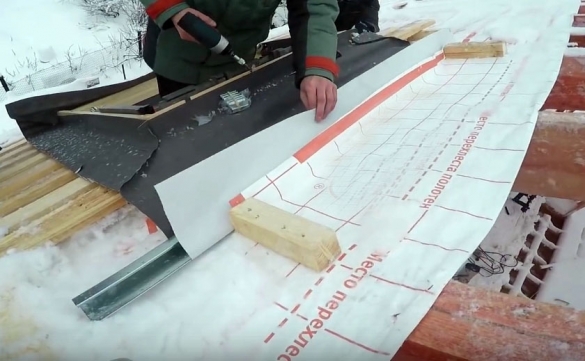

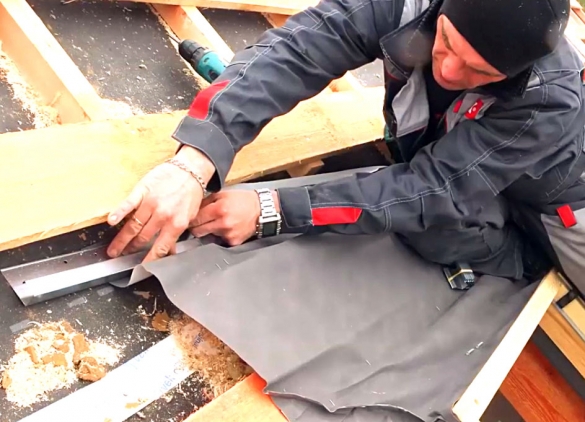

Важнейшим элементом системы гидроизоляции мансардного окна является металлический желоб для отвода конденсата.

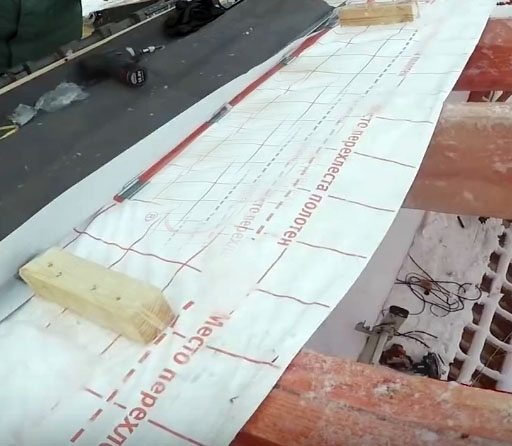

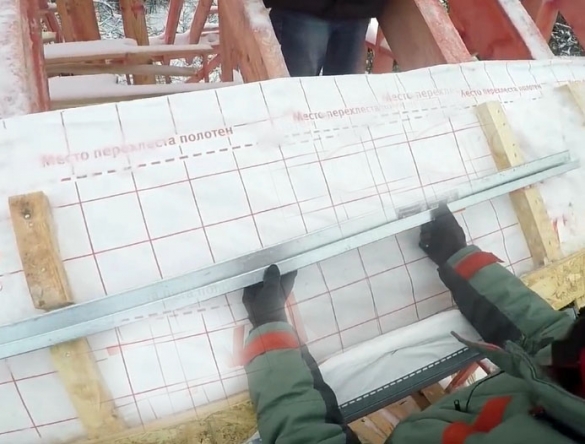

Желоб устанавливается на расстоянии до 50 см (оптимально 20-30 см) выше от окна в одной плоскости с гидро- и ветрозащитной мембраной.

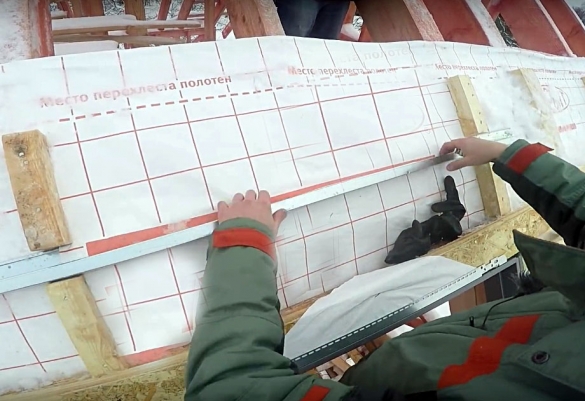

Чтобы конденсат стекал по желобу, его устанавливают под углом (уклон минимум 3 градуса). Тогда влага будет отводится на одну из сторон (вентиляционный канал, образованный обрешеткой).

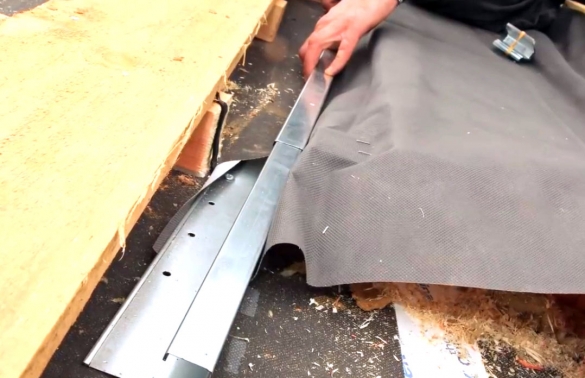

Сложности с установкой желоба возникают, если его нужно смонтировать на готовой кровле. В этом случае придётся вручную выпиливать проёмы в обрешетке, причём, делать это аккуратно, чтобы не повредить пленку ветрозащиты.

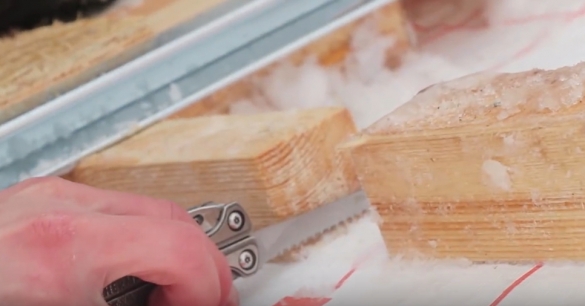

Подготовка места под монтаж желоба состоит из следующих шагов:

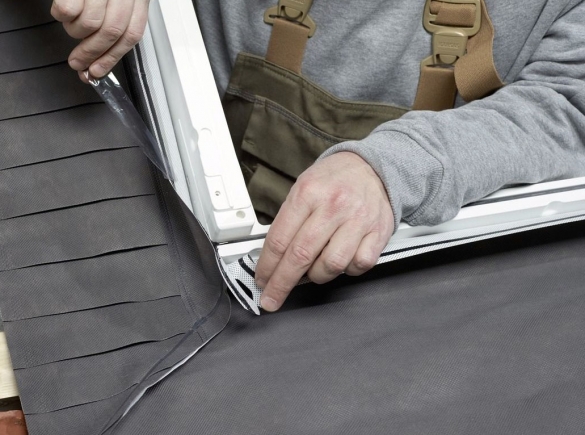

Паро- и гидроизоляция в местах примыкания мансардного окна

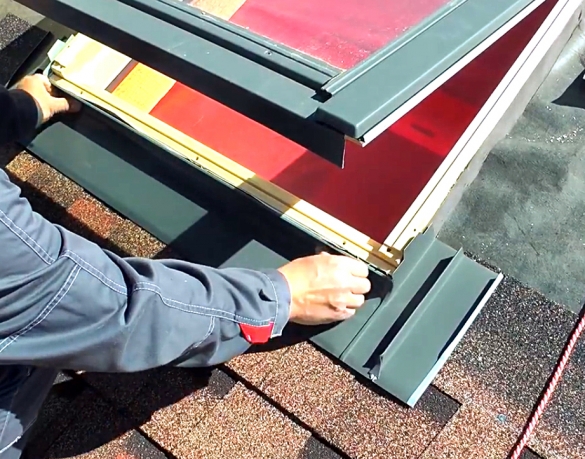

На финише работ устанавливается гидроизоляционный фартук, который защищает места примыкания от влаги.
Важно! Верхняя часть фартука заводится под желоб, который отводит конденсат, а клапан, вырезанный из ветрозащиты, заводится на гидроизоляционный фартук. Чтобы влага не попадала в места, где сделаны вертикальные разрезы на стропилах, их заранее гидроизолируют бутиловым герметиком.
Далее желоб привинчивается саморезами к стропильным ногам и прижимает бутиловые ленты.

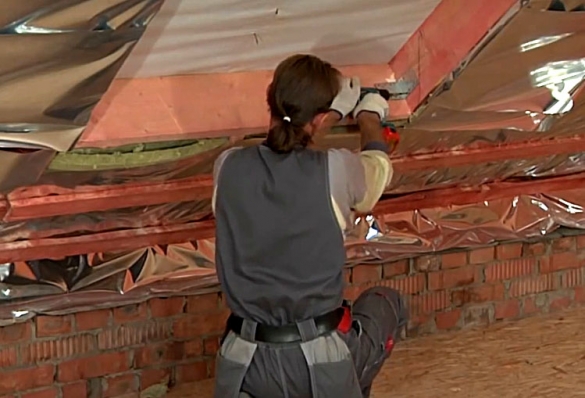

Установка оклада мансардного окна и монтаж тепло- и пароизоляции

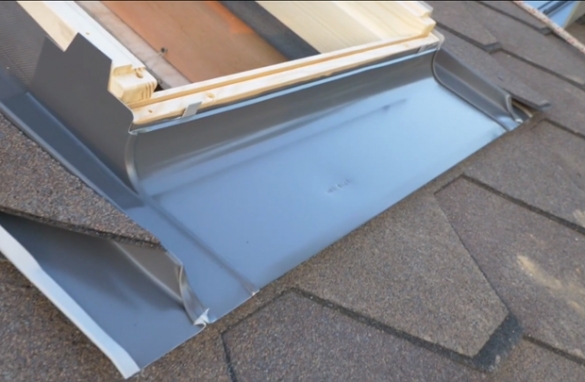

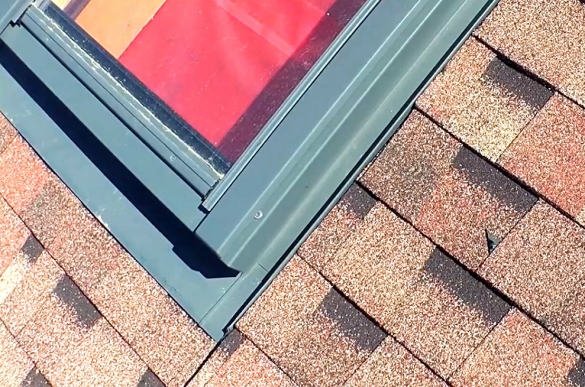

Оклад крепится на кляймеры и саморезы строго в соответствии с инструкцией производителя, поверх подведенного к окну кровельного покрытия (гибкая черепица).

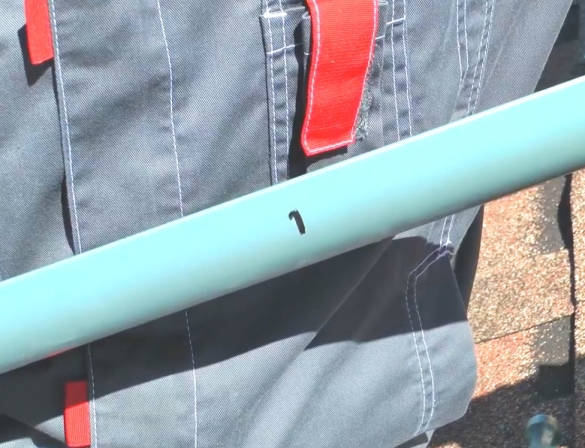

Все части оклада пронумерованы.
Работа ведётся снизу-вверх.
Важно! На финише работ, внизу мансардного окна, гибкая черепица монтируется под оклад, а боковые и верхняя часть оклада лежат под кровельным покрытием.
Все нюансы монтажа оклада, утепления и пароизоляции при установке мансардного окна на кровле покрытой гибкой черепицей, приведены в видео ниже.
