Делаем крышу русского архитектора Судейкина 👷 своими руками: фото, чертежи и расчеты
В наше время такой вид крыши встречается довольно редко, но в прошлом она красовалась на значительной части изб в России. При этом сегодня такая крыша не утратила своей привлекательности и по-прежнему выглядит заманчиво, не оставляя равнодушными окружающих. Одним из достоинств данного вида крыши служит возможность обустройства мансарды, то есть создания дополнительной площади и без постройки отдельного этажа.
Наследие русского архитектора Судейкина

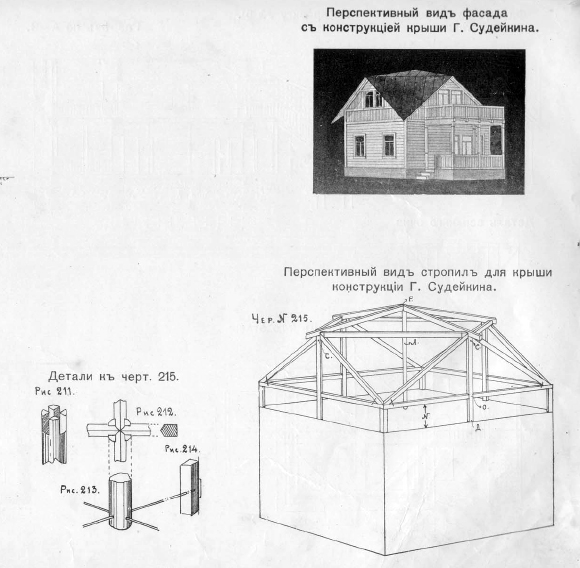

Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.
Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.
В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб. Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾.
В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.
Чем хороша крыша Г. М. Судейкина и что следует учесть
Прежде всего выделим существенные достоинства проекта крыши Судейкина:
Однако данный тип устройства крыши имеет и недостатки:
Как реализовать самому оригинальный проект
Собственно монтаж изоляционного и кровельного материала осуществляется так же, как и для односкатной или двускатной крыши с учетом треугольной формы, которую имеют части кровельной системы.
Рассмотрим основные шаги при постройке несущей конструкции крыши Судейкина:
Конструктив каркаса кровли для каменного дома
Познакомимся поближе с каркасом крыши архитектора Судейкина для каменного дома, имеющего фронтоны из идентичного материала. Основные этапы строительства представлены на фото:
О выборе кровельного материала
При разработке своей конструкции Судейкин рассчитывал использовать для кровли оцинкованное железо, однако в наше время простор для выбора намного больше. Считается, что современные малоразмерные материалы, в том числе мягкая черепица, прекрасно подойдут в качестве кровельного материала.
Сравнивая другие разновидности кровли с упомянутой ранее мягкой черепицей, следует обратить внимание, что резка листовых материалов может занять продолжительное время, причем черепица выигрывает еще и по декоративности. Однако стоит она немало.
Подведем итоги
Помимо наибольших размеров мансарды и прекрасного внешнего вида, крыша Судейкина может похвастаться удобством в плане отсутствия необходимости чистки снега в холодное время года. Для сбора стоков устанавливаются желоба для сбора воды со скатов, монтируются воронки по углам.
Возможность отказа от центрального несущего столба рассматривал сам архитектор, пытавшийся усилить конструкцию с помощью тросов. По расчетам современных инженеров построить крышу без центрального упора возможно при увеличении наклона верхней части кровли с одновременным усилением балок.
Проект такого типа проверен владельцами на практике. Для многих выбор данной кровельной системы обусловлен вовсе не большей полезной площадью, а возможностью отказаться от стандартных схем в случае использования четырех скатов. Каждый сам решает, стоит ли повторять проект, разработанный еще в прошлом веке, но актуальность данного решения подтверждена на практике.Те же, кто решился изготовить такую нестандартную крышу, рады результатам и довольны возможностью отступить от шаблонов.
Крыша Судейкина – проект прошлого века в исполнении пользователей FORUMHOUSE
Обустройство мансарды вместо холодного чердака дает возможность увеличить полезную площадь, сэкономив на возведении полноценного второго этажа. Даже с учетом некоторой ограниченности пространства, обусловленной конструктивом обычных кровельных систем, в мансарде достаточно места для небольшой спальни или гостевой. Чтобы вместо скатов были полноценные стены и максимум места, используют купольную конструкцию кровли-восьмигранника, спроектированную еще в начале прошлого века. Пользователи FORUMHOUSE убедились в жизнеспособности оригинальной крыши, созданной архитектором Судейкиным.
Содержание
Проект из прошлого
Проект предназначен для домов квадратной формы и позволяет на 90% использовать мансардное помещение, которое получается светлым благодаря окнам, расположенным во фронтонах. В своем альбоме Судейкин составил сравнительную таблицу, доказывающую, что при устройстве его крыши получается наибольший размер мансарды и требуется наименьшее количество кровельного материала. Кроме практической составляющей немаловажна и декоративность этой необычной конструкции – она украшает квадратные дома, позволяя отойти от штампов.
Реализация в настоящем

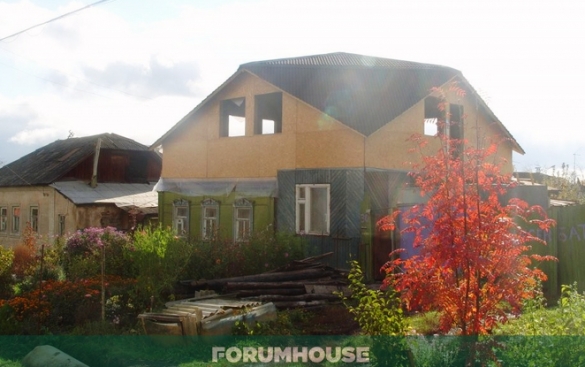

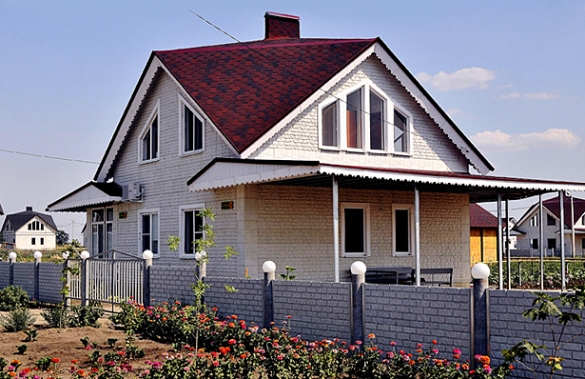

Несмотря на то, что массового распространения ни в свое время, ни позже проект не получил, о нем не забывают, под Ростовом-на-Дону построен целый поселок с подобными кровлями.
Да и наши форумчане всерьез заинтересовались плюсами конструкции и принялись за воплощение. Приглянулась крыша как владельцам деревянных домов – каркасников, срубов и брусовых, так и хозяевам каменных коттеджей, сложенных из различных блоков. Конструктив позволяет получить холодный вентилируемый чердак и большую мансарду, что и привлекает в первую очередь. У автора и кровельная система, и фронтоны были выполнены из дерева. Сегодня востребованы и каменные фронтоны, все зависит от типа дома и возможностей владельцев.
Мы строим дом 6×6 метров, в дальнейшем планируем пристроить с одной из сторон закрытую веранду, и ее крышу использовать, как балкон.
Что касается центрального столба, возможность отказаться от него рассматривал сам автор, при условии усиления соединений тросами. Современные специалисты рассчитали, что можно убрать столб, если поднять центральную часть и дополнительно укрепить балки. Это подтверждают и форумчане.
Не поленился, сделал макет из бруска 20×20 мм – центральная стойка не нужна! Правда, несколько увеличил высоту верхнего яруса – чтобы не прощёлкнулся под снегом. Вообще эта зима внесла коррективы в то, что я собираюсь строить.
Крыши Судейкина видел под Питером в детстве в местах еще дореволюционного дачного строительства. В конце 60-х годов смотрелись отлично, видно было, что эти крыши не ремонтировались с тех самых времен. Крыты были чем-то мелкоштучным, возможно даже черепицей. Такая крыша дает большую площадь мансарды, но актуальна, как мне кажется, только для квадратного дома. При надлежащем расчете можно отказаться от центральной стойки. Получим большой объем – мансарду, что для дачного дома может быть плюсом.

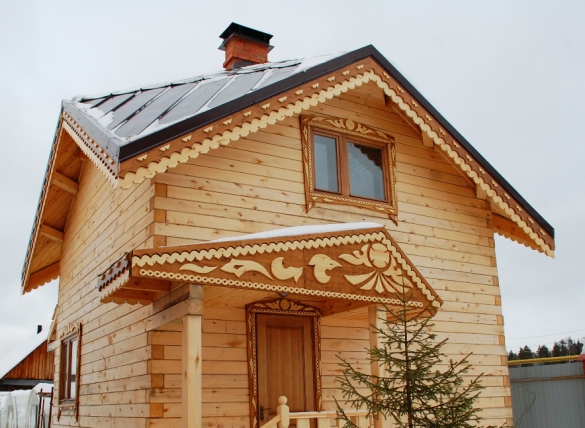

Некоторые выбирают такую крышу не из-за большого мансардного помещения, а чтобы отойти от типовых вариантов в четыре ската, как пользователь портала Radogast.
Технология

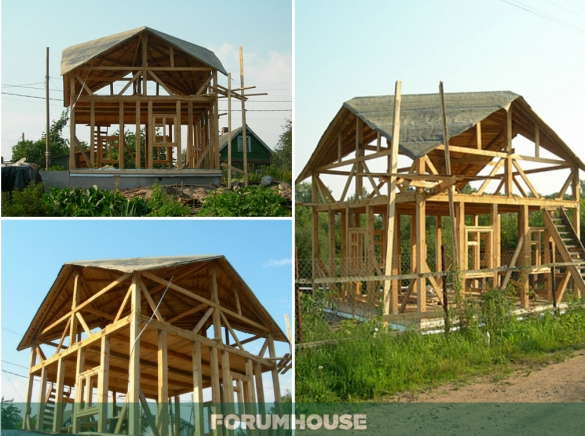

Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:

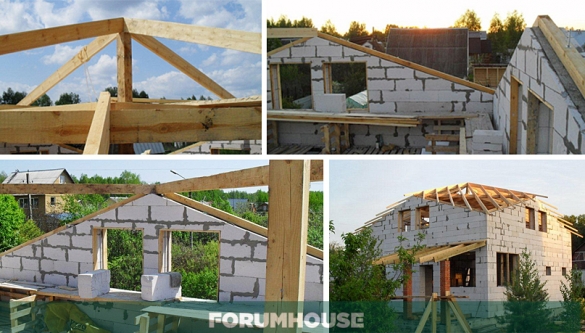

Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.

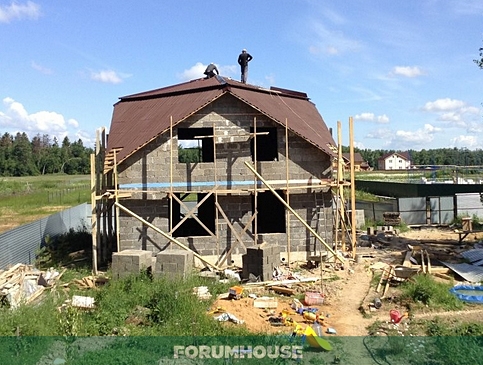

По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.
Кровельные материалы
Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.

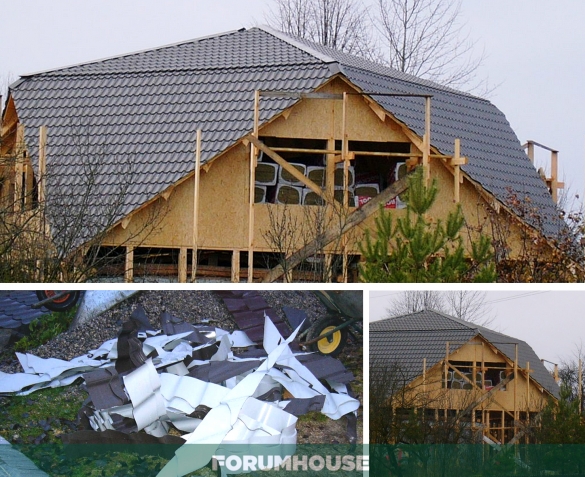

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.
Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.
Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.
На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

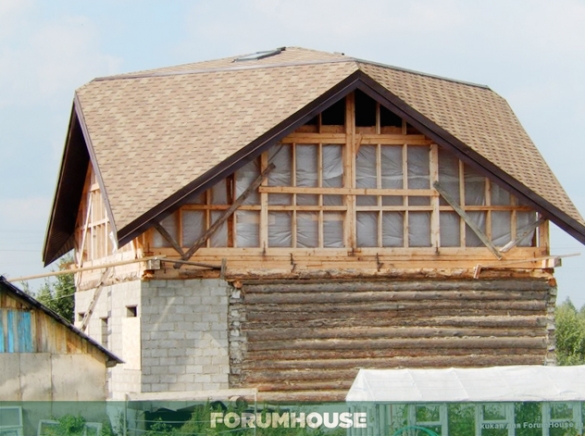

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.
Вывод
Кроме прироста площади мансарды и оригинального внешнего вида, удобно, что с этих крыш снег сходит, не задерживаясь. Что касается стоков, монтируются воронки по углам свесов и желоба, в которые и собирается вода со всех скатов. Воспользоваться ли проектом прошлого века, до сих пор не утратившим актуальности, решайте сами. Но те, кто уже сделал себе эту необычную крышу, довольны результатом и не жалеют, что отступили от стандартов.
Более полную информацию по оригинальным кровельным системам можно найти в теме на форуме по крышам Судейкина. Определиться с подходящими материалами для опор и перекрытий поможет статья о деревянных балках. Про интересный кровельный материал, который можно применить и для купольной крыши, рассказывается в материале о сланцевой кровле. Видео об утеплении мансарды научит, как сделать помещение достаточно теплым.
Крыша Судейкина: фото, расчет
Кровля – главный элемент, на который обращают внимание при осмотре дома. При помощи крыши можно сделать строение оригинальным и неповторимым по стилю. При необходимости можно возвести крышу своими руками, используя для этих целей любой строительный материал, независимо от цветового решения и стилистического направления. Крышу Судейкина своими руками может выполнить каждый человек, который хоть отдаленно знаком со строительством. Перед тем как приступить к монтажным работам, рекомендуется изначально изучить все имеющиеся преимущества и недостатки.
Что такое крыша Судейкина
Крыша представляет собой конструкцию, имеющую 4 пологие волны, к которым примыкает 4 ската треугольной формы – данная разработка принадлежит архитектору Григорию Судейкину. Между скатами предусмотрено наличие 4 фронтонов. Выполняя работы по строительству своими руками, важно понимать, что у данной конструкции имеется одна особенность – отсутствие стропил в тех местах, где они должны быть. В качестве стропильной системы используют брусья, которые предварительно связывают между собой таким образом, чтобы в конечном итоге получился восьмиугольной купол.
Такой вид крыши имеет привлекательный внешний вид, она позволяет сделать строение необычным. Рекомендуется брать во внимание тот факт, что такая кровельная система лучше всего подходит для зданий прямоугольной формы. Кроме этого, должны быть точно произведены расчеты, ведь именно так можно учесть все пропорции во время строительных работ.
Плюсы и минусы кровли Судейкина
Среди преимуществ стоит выделить следующие моменты:
К недостаткам относят:
Если использовать деревянные перекрытия, то можно существенно сэкономить расход материалов.
Устройство крыши Судейкина
Монтажные работы по установке кровельных и изоляционных материалов по проекту Судейкина своими руками выполняются таким же образом, что и при обустройстве двухскатных и односкатных крыш. Отличительная особенность заключается в способе укладки – конструкция Судейкина должна быть треугольной.
Для того чтобы возвести кровлю потребуется учесть следующие особенности:
Для того чтобы значительно упростить работы, рекомендуется в процессе возведения крыши Судейкина своими руками использовать строительные скобы.
Расчет крыши Судейкина
В случае если планируется строительство дома с крышей Судейкина своими руками, рекомендуется предварительно понять, как правильно произвести расчеты. Таким образом, для расчета крыши, размер которой составляет 8*8 м можно воспользоваться примером, согласно которому производят расчеты крыши размером 7*7 аршин. Для такой крыши потребуется приобрести 18,5 аршинов железа – именно эти данные приведены в старых книжных изданиях. Аршин составляет 0,7 м, а 1 кв. сажень – 4,5 кв. м. Например, если планируется своими руками сделать двухскатную крышу, то потребуется приобрести 21,3 кв. саженей железа.
Рассматривая полезную площадь чердачного пространства у крыши Судейкина, то она составляет 9,8 кв. саженей, при этом двухскатная кровля чердачного пространства составит всего лишь 4,07 кв. саженей.
Монтаж крыши Судейкина своими руками
Чтобы реализовать проект крыши Судейкина своими руками, необходимо придерживаться следующего алгоритма работ:
Для кровли рекомендуется использовать мягкие материалы. При этом стоит учитывать, что архитектор Григорий Судейкин создавал конструкцию с учетом, что будет использовано покрытие из железа.
Советы и рекомендации
При строительстве дома по проекту Судейкина своими руками, главное – правильно выбрать материал. В данном случае многие специалисты рекомендуют выбирать материалы, которые при необходимости можно будет разрезать довольно быстро, например, гибкую черепицу либо профнастил.
Процесс укладки кровельных и теплоизоляционных материалов происходит таким же образом, что и при обустройстве односкатных и двускатных конструкций.
Кроме этого, рекомендуется учитывать тот факт, что большинство деталей, используемых в процессе строительства, не изготовляются серийно, именно поэтому стоит понимать, что большую часть монтажа придется выполнять самостоятельно вручную.
Проведение расчетов рекомендуется доверить профессионалу. Обусловлено это тем, что при допущении малейшей ошибки конструкция будет испорчена и желаемого результата достигнуто не будет.
Заключение
Крышу Судейкина своими руками выполнить сложно, но возможно. Как показывает практика, трудности могут возникнуть только с проведением расчетов – их рекомендуется доверить профессионалу. Остальные работы проводят поэтапно, согласно алгоритму.
Кровля частного дома: крыши Судейкина
Выбрать оптимальную конфигурацию крыши всегда непросто: хочется, чтобы и красиво было, и в монтаже не слишком сложно, и по материалам не шибко дорого. Однако иногда вопрос эстетики ставится во главу угла, в таких случаях на выручку приходят решения инженеров старой школы, например, кровля Судейкина.
Кто такой Судейкин
Григорий Михайлович Судейкин — русский инженер и архитектор, живший и работавший в царской России. Мэтр прославился изданием технического альбома, вобравшего в себя сорок проектов домов, проиллюстрированных более чем 250 рисунками и эскизами, сопровожденных сметной документацией. По заверению самого автора, в его альбом включены малые и средние проекты, предназначенные для частных застройщиков, не являющихся специалистами в строительстве, но нуждающихся в готовом проекте с подробным описанием технологии выполнения работ.
По большей части дома, предложенные Судейкиным, мало чем примечательны с точки зрения архитектуры той эпохи. Однако в альбоме присутствует группа из пяти проектов, в которых используется совершенно нетипичная конструкция крыши, являющаяся авторским изобретением. Характерная особенность этих крыш — наличие четырёх фронтонов и обтекаемая форма скатов, сходящихся двумя покатыми плоскостями. Такая конфигурация выгодна не только с точки зрения внешнего вида, она также обладает большей устойчивостью к ветровым нагрузкам и способствует накоплению меньшего количества снега.
Привязка к форме здания
Одним из основных недостатков крыши Судейкина считается возможность её устройства только на домах, форма которых в плане приближена к квадратным. По крайней мере, такой изъян предъявляется как аргумент в спорах между частными застройщиками и кровельщиками.
Однако в самом альбоме проектов Григория Михайловича имеются образцы домов прямоугольной и неправильной формы. В простейшем случае для накрытия здания, форма которого далека от квадратной, один из фронтонов выступает из основной конструкции с образованием классической двускатной кровли. Есть и гораздо более интересное решение: в одном из проектов прямоугольный дом накрыт двумя крышами оригинальной конструкции, у которых смежные фронтоны совмещены.
Очевидно, что форма здания не служит ограничением для монтажа кровли такой конфигурации. Даже без выноса фронтонов стропильная система может в достаточно широких пределах масштабироваться до прямоугольной формы, качества несущей системы от этого никак не пострадают.
Мауэрлат и стропильная система
Конструкция крыши Судейкина примечательна тем, что не имеет классического мауэрлата. Вместо него используются четыре стойки одинаковой высоты, установленные по углам здания и обвязанные горизонтальными перекладинами с образованием некоторого подобия парапета. Здесь кроется важный нюанс: изначально такая конструкция рассчитывалась на применение в деревянных домах из оцилиндрованного бруса, на углах которых имелись перерубы с повышенной несущей способностью. Кирпичные дома также могли выдерживать сосредоточенную нагрузку благодаря значительной толщине стен. Современные же проекты не могут похвастать массивностью несущего слоя ограждающих конструкций, поэтому для них требуется устройство мауэрлата непрерывным контуром и укрепление стоек с обеих сторон раскосами, образующими прямоугольные треугольники.
Стропильная система крыши Судейкина
В центральной части каждого фронтона устанавливают высокие стойки, которые соединяются с горизонтальными брусьями обвязки прислонным замком с подрубкой в 1/3 сечения бруса. От верха высоких стоек к углам укладывают наклонные брусья. В классическом варианте предполагалась увязка наклонных брусьев косыми стропильными замками, которые в нижних узлах защищались от сдвига продольными шпонками. В современном варианте вместо плотницких соединений могут быть использованы гвоздевые пластины. Несущая способность стропильной системы может быть повышена путём увеличения сечения используемого бруса или добавлением в каркас фронтонов дополнительных вертикальных стоек.
Обвязка и обрешётка
Описанная выше схема сборки образует каркас с четырьмя готовыми фронтонами, однако скаты кровли всё ещё не сформированы. Изначально предполагалось укладывать четыре бруска от вершин высоких стоек, которые сходятся в центре, образуя коньки верхних скатов, и выступают над высокими стойками на необходимую длину ветрового свеса. Однако при этом требовалась установка центральной стойки для поддержания верхней надстройки. В современном варианте этого элемента можно избежать, если использовать вместо наклонных брусков две фермы, пересекающиеся в центральной оси крыши.
Сопряжение скатов формируется связями в виде горизонтальных брусьев, закреплённых между вершинами высоких стоек. Узел сплачивания элементов стропильной системы в этом месте наиболее сложный. Требуется не только прирезать торцы брусьев под нужным углом, но и выбрать в них пазы для устройства шипового соединения. Также обязательно нужно следить, чтобы рёбра брусьев обвязки не выступали за плоскости скатов, образованные наклонными стропилами.
Обрешётку для такой стропильной системы следует выбирать под используемый тип кровельного покрытия. Для шифера, профлиста, фальцевой кровли и прочих крупноформатных материалов хорошо подойдёт настил из обрезной доски толщиной 20–25 мм, уложенной с зазорами в 30–40 мм. Если требуется устройство сплошной обрешётки под битумную черепицу, плоскости скатов накрывают плитами OSB или влагостойкой фанеры. Стыки между листами следует укрепить подкладкой широкой доски и обязательно оставить температурные зазоры в 8–10 мм, которые впоследствии заполняются нетвердеющей мастикой.
Система утепления
Одно из важнейших требований в современном строительстве — низкая теплопроводность ограждающих конструкций. При условии эксплуатации чердачного помещения в холодном режиме описанная конфигурация крыши не требует доработок. Однако такая конструкция хорошо подходит для устройства тёплой мансарды, поэтому не будет лишним обсудить варианты утепления.
Судейкин в своих проектах предлагал такой вариант: подшить изнутри стропильную систему шпунтованной доской и заполнить пространство под кровлей сыпучим наполнителем в виде мха, опилок или измельчённого торфа. В нынешних реалиях такой вариант не особо удобен: застройщики слишком сильно привыкли к минеральной вате.
Прежде всего нужно решить проблему с мостиками холода: в несущей конструкции задействованы массивные деревянные элементы с высокой теплопроводностью, эту брешь в теплозащите необходимо устранить. Простейший вариант — использовать вместо бруса парные доски, поставленные на ребро параллельно плоскостям ограждающих поверхностей. Подобная техника применяется в финском каркасном домостроении, где используется ЛВЛ-брус с терморазрывом.
Подкровельное пространство может быть без дополнительных усилий утеплено плитами минеральной ваты. Для этого необходимо снабдить стропильную систему контробрешёткой, добиваясь достаточной ширины утеплителя. Крепить плиты можно сквозь вату к наружной обрешётке кровли саморезами с широкой пластиковой шайбой, пластиковой сеткой или растяжками из лески. В конечном итоге утеплитель будет надёжно зафиксирован рейками каркаса внутренней обшивки, однако перед этим следует обеспечить непрерывный контур пароизоляции.
Используемые кровельные материалы
В заключение несколько слов о том, какой выбрать тип покрытия кровли. Крыши Судейкина могут покрываться любым материалом, однако из-за сложной конфигурации и большого количества сопряжений оптимально использовать кровельные покрытия мелкого формата, такие как битумная черепица, чешуйчатая кровля или плоское кровельное железо, избегая большого числа неликвидных диагональных обрезков.
Если предпочтение отдаётся листовым крупноформатным материалам, верхние скаты должны нависать над нижними. В местах примыканий защита от протечек выполняется накладкой на нижний скат ветровой планки с широкой верхней полкой. Геометрию кровли желательно заранее рассчитать так, чтобы углы схождения скатов были одинаковыми: это позволит использовать диагональные обрезки на других частях крыши.
