Как сделать крытый прицеп
Собираем прицеп своими руками: опыт участников портала
Привезти навоз, дрова, доставить стройматериалы и мебель на дачу, вывезти с участка урожай и заготовки – задачи обычные для загородного жителя. Багажник легкового авто не очень приспособлен под эти нужды, а заказывать каждый раз доставку неудобно, да и дорого. Наши форумчане делятся полезными «транспортными» решениями, которые они с успехом реализовали своими руками.
К участнику FORUMHOUSE с ником Yuriy202 осознание необходимости прицепа пришло при первой же уборке салона автомобиля после перевозки «какого-то хлама». Готовый прицеп покупать не хотелось – выходило дороже, а качество ниже. Поэтому решено было собрать прицеп к культиватору самостоятельно. Сначала форумчанин нарисовал схему, купил балку от «Оки», колеса, металл – профтруба 40*25, 20*25, круглая под опору самосвала. И приступил к сварке.
Дай Бог здоровья тому, кто придумал угловые тиски – сварку рамы смогли сделать за день. Последняя поперечина рамы кузова выполнена не из проф. трубы, а из двух круглых труб (дюймовка, в которую вставлена труба 3.4). Дальше внутренняя труба обваривается на раму через сделанные заранее окошки, а внешняя труба делается короче на 1 см (чтобы не тёрло по сварным швам). Вращается такая конструкция идеально.
Для дышла Юрий использовал все ту же дюймовку. Для соединения с мотоблоком сделали Т-образный классический соединитель из цельного прута стали. Затем сварили каркас сидения и «поженили» балку от ОКИ и раму прицепа.
Ни в какие подвески с пружинами играться не стал – амортизации высокой резины на таких скоростях вполне достаточно.
После пробного выезда рамы с колесами и проверки геометрии еще день участник портала потратил на сборку кузова. Готовую конструкцию покрасили в три слоя с промежуточной сушкой слоев. В качестве обшивки прицепа подошел обычный профлист, а дно выполнили из фанеры 10 мм и выстелили сверху оцинковкой. Сидение форумчанин сделал из поролона для матрасов (отдал товарищ с производства) и обшил кожзамом.
Всерьёз задумываюсь об установке туда аккумулятора, выводе розетки прикуривателя (иногда нужно телефон зарядить, а под рукой ничего) и, ради смеха, магнитолы с динамиком. Эпилог. Я доволен. Штука прекрасная и в хозяйстве необходимая.
На прицепе Юрий возил дрова, землю в теплицу – получалось, что за раз перевозил по 500 кг. При такой нагрузке прицеп никак не менял своего поведения – работал отлично, а вот мотоблоку приходилось тяжеловато.
Участник портала с ником Zhumi поступил проще – вместо сварного кузова использовал металлическую бочку. Основанием прицепа стали б/у задние ступицы с цапфой, диски и резина от ВАЗ 2108 и С-образный профиль собственной конструкции. Форумчанин не использовал сварку, а действовал по-современному: компьютерное моделирование, лазер, гибка с ЧПУ, порошковая окраска.
Еще более простой вариант прицепа быстрой сборки (1 день!) предлагает форумчанин Baza211.
На своем прицепе самодельщик уже перевозил камни и песок и, вопреки опасениям некоторых форумчан, пластиковые рыбацкие волокуши проявили себя отличным образом – не сломались и не потрескались.
Раз, два – взяли!
Как облегчить жизнь себе и своей спине, когда в прицеп приходится загружать тяжести? Участник FORUMHOUSE Серега567 предлагает такой вариант подъемного механизма-погрузчика в прицеп: в прицепе монтируется на шарнирах в нижней части П-образная «скоба». Делается она из трубы достаточного сечения, чтобы под массой в 300 кг не гнулась. Шарнирное крепление внизу делается тоже демонтируемым, чтобы этот подъёмник можно было снять и не возить с собой, когда не надо.
На портале Сергей приводит рисунок – как мог бы выглядеть такой подъемник. Правда, до практической реализации у форумчанина дело так и не дошло, хотя пользователи признали схему годной.
А вот участник с ником AndreyKit собрал другой вариант прицепа самосвала-погрузчика. С помощью лебедки в прицеп можно поднимать грузы, а откидной кузов позволяет не разгружать сыпучие грузы вручную.
Задумка была такая, чтобы краном можно было подтаскивать и поднимать то, что в одиночку проблематично, бордюры, бочки и т. д. И вторая функция – подъем самосвала. Также можно сделать грейферный ковш для крана для погрузки сыпучих в прицеп.
Сообщества › Самодельные Кемперы › Блог › Стены каравана поставлены (материалы, технология). Внедорожный туристический прицеп своими руками — ч.7
До рассказа об испытаниях я еще дойду, но могу лишь отметить, что испытания прошли очень хорошо! Я реально доволен! Расход топлива на авто по трассе 9-9,5л. в сцепке с караваном, без каравана 8-8,5л. зависит от того как жать на педаль. Город с караваном 13л. без каравана 10-11л. Ну ладно, не буду сейчас тут все рассказывать, а то потом неинтересно будет! :)))

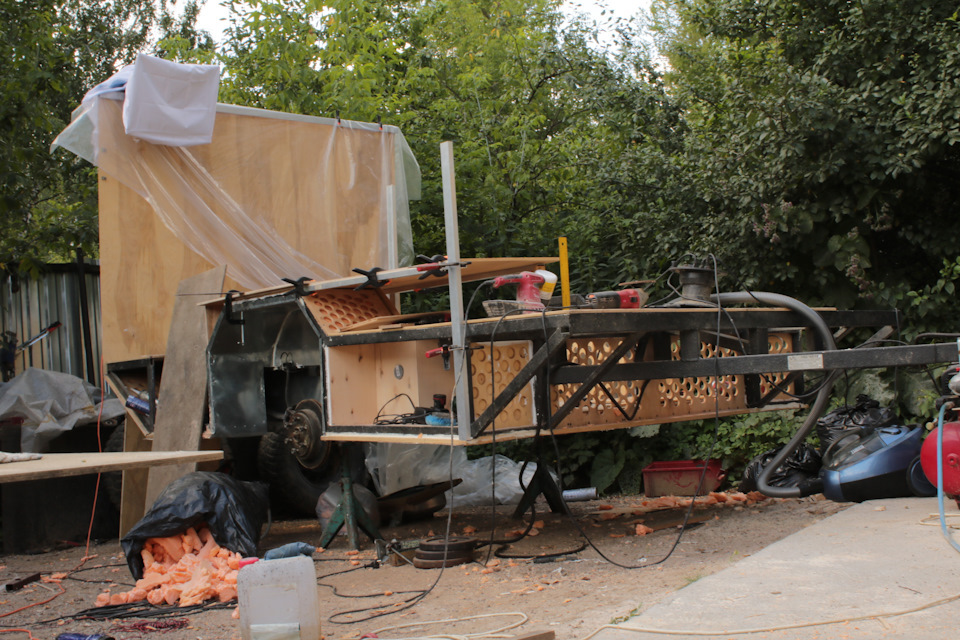

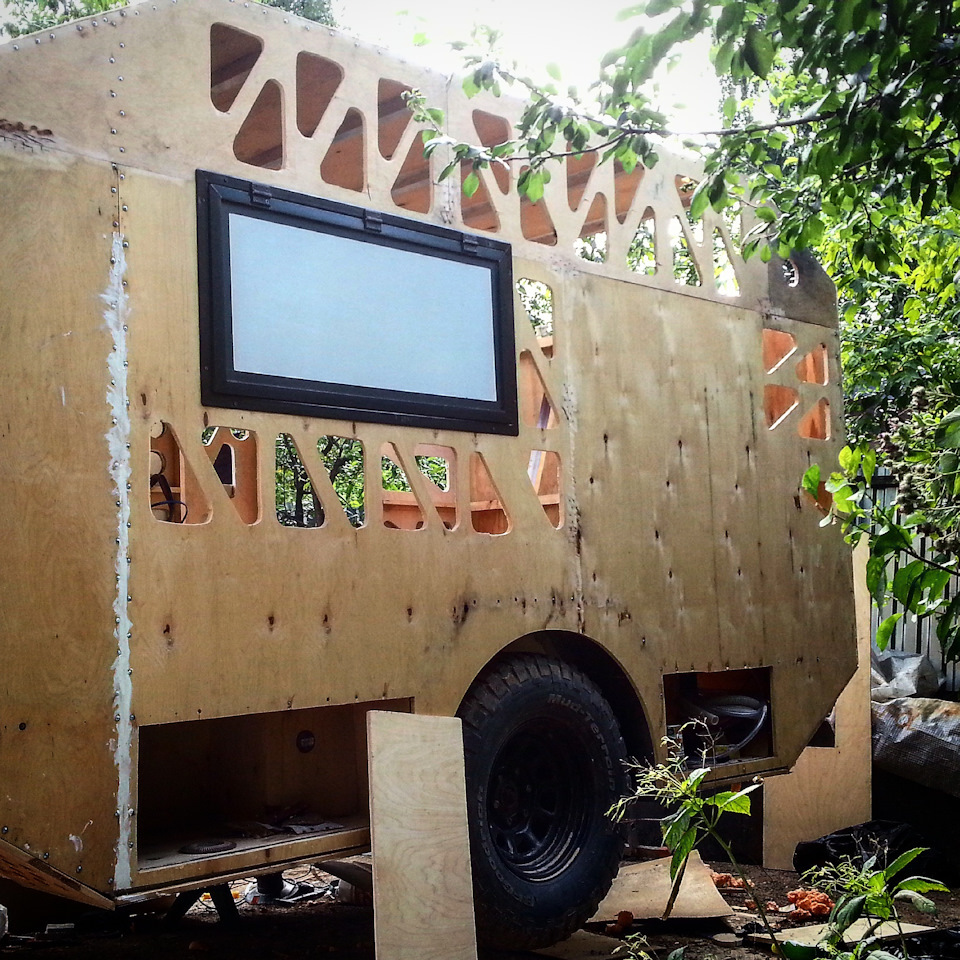

Вернемся к теме самодельного дома на колесах. После того, как я закончил полы, я приступил к возведению стен. Чтобы стены у меня встали ровно, я предварительно поставил заднюю стену и уже к задней стене ставил боковые стены. Когда по диагональному замеру у меня все сошлось, я поставил переднюю стену и начал крыть крышу, чтобы стены не расшатывались. После чего я поставил перегородку между салоном и багажным отделением. И тут мне пришла в голову сделать еще одно дополнительное спальное место, вместо огромных шкафчиков, куда нечего будет столько класть.

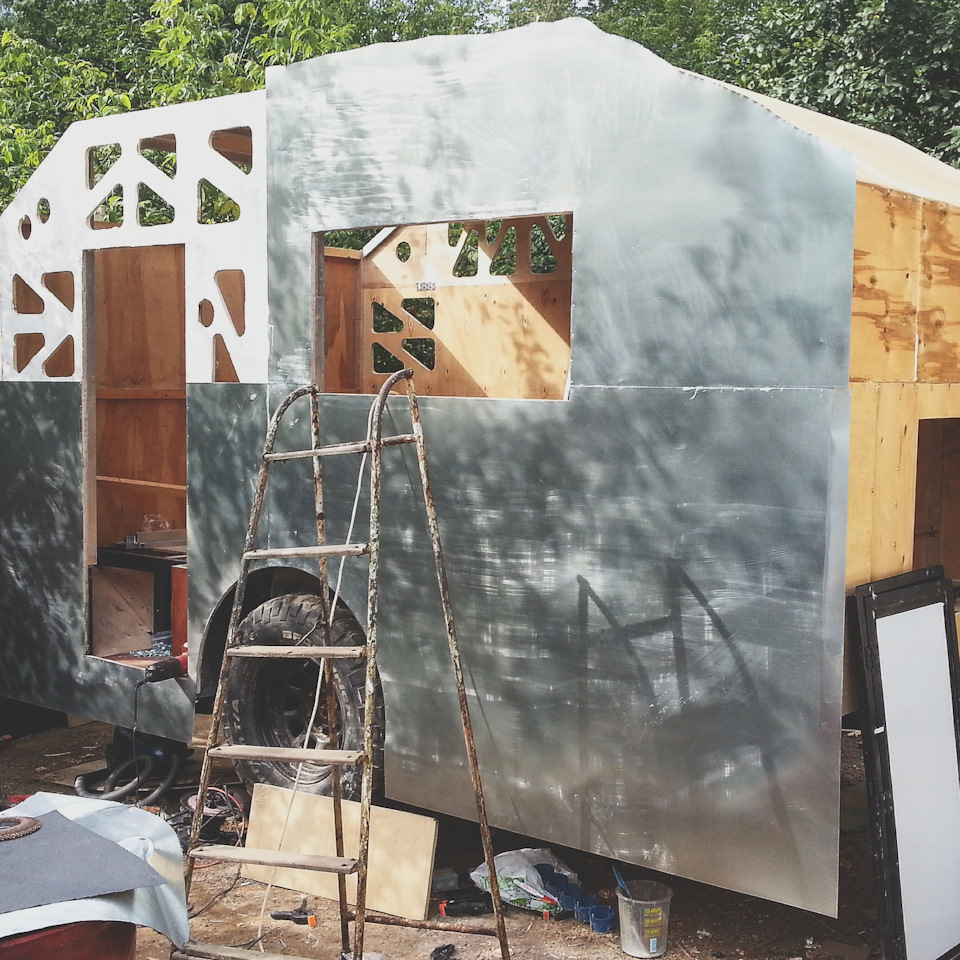

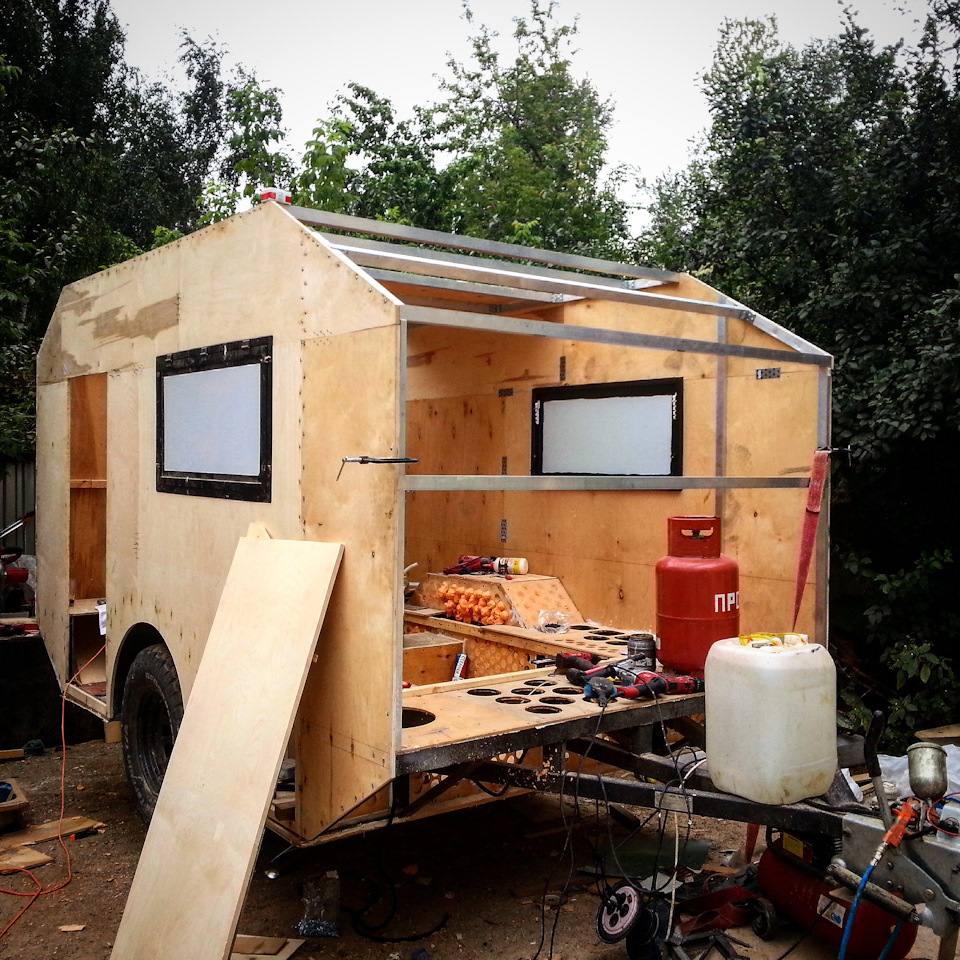

Но до оклейки стен оцинкованным листом, я внутри приделал алюминиевые профили 20х40 вертикально. Преследовалась цель придать жесткость каркасу, чтобы окна и дверь сидели в рамке из профиля, чтобы при дальнейшей отделке и дополнительному усилению каркаса можно было к чему-то привязаться. Также такой метод помогает скреплять между собой сами листы, размер которых 152х152. Два из которых легли в длину + надстройка над ними, чтобы достичь нужной высоты в караване.
Отдельно я еще сниму видео снаружи, чтобы показать места крепления стен к каркасу, чтобы было понятно, как и в каких местах я усиливал стены, во избежание раскачки.
В ближайшее время выложу видео про рундуки, как они строились, про крылья и подкрылки, а также хочу отдельно рассказать про сами материалы, напыляемый утеплитель Полинор и полиуретановый герметик SoudaFlex 40 FC. Еще хочу поделиться лайфхаком с полиуретановым герметиком, над которым я решил провести небольшой эксперимент и у меня получилось кое-что интересное. )))
Прицеп из задней части автомобиля своими руками
Ежедневно в негодность приходят сотни машин, отправляясь в утилизацию, на свалку или в авторазбор. В своем преимуществе как минимум половина кузова сохраняется в целости и приглядном виде. Но к счастью, живут мастера, которые дают им вторую жизнь, делая прицеп из задней части автомобиля.
Вторая жизнь автомобиля
Автомобилисты, неравнодушные к техническому творчеству задумываются о создании прицепа в стиле авто. Для воплощения задумки в ход идут битые машины, сохранившие заднюю или переднюю часть невредимой. Но так случается, что прицепы из автомобилей, точнее, из передней их части, выглядят не эстетично. Поэтому, чтобы прицепной агрегат смотрелся как ритмичное продолжение фигуры авто, его следует конструировать исключительно из задней части транспортного средства, оставляя перед плоским и лаконичным, или вовсе обыгрывать только заднюю часть прицепа.
Типы автоприцепов собранных своими руками
Самодельные прицепы подразделены на виды по:
Тут все понятно. Конструктор в соответствии с поставленными задачами реализует устройство, способное их решать.
При изготовлении главное сделать правильные расчеты. Прицепная техника создается по базовому принципу, имея некоторую направленность в зависимости от типа конструкции, рознящую данный агрегат с аналогами.
Нередко оснащение тентом, лебедкой или полное оснащение кемпера. Стоит учитывать, что для буксировки тяжеловесного средства необходим грузоподъемный тягач: кроссовер или внедорожник.
Самодельные легковые автоприцепы в своем преимуществе являются одноосными. Но бывают и исключения с двумя осями. Базовые преимущества такого прицепа – равновесие и увеличенная грузоподъемность. Но конструкция имеет недостатки. Сложное управление, неподъемный вес и малая мобильность относятся к минусам двухосных прицепов.
При конструировании самодельного агрегата учитывается факт, что пик нагрузки на отдельно взятое колесо – 0,7 тонны. Исходя из этого, самоделка чаще рассчитывается на грузоподъемность до 750 кг.
Изготовление прицепа
Достать битую машину для изготовления прицепа из второй половины не так сложно. Допустим, появилась информация, что сосед гаражного кооператива утилизирует авто. Нельзя упускать редкий случай, так как далеко ходить не надо. Второй вариант – это выкупить по дешевке на разборе. Определять цену будет дельный разговор. В лучшем случае достанется за бесценок. Идеальный вариант, но не для брезгливых, обнаружить будущий прицеп из задней части автомобиля на свалке автомобилей. Расходы придутся только на транспортировку.
Составление чертежа
Эскиз устройства содержит основные элементы:
Если не хватает таланта художника, но хочется созерцать полноценную картинку до начала изготовления, необходимо прибегнуть к следующему способу. Сделать цветные фотографии, желательно ровные, в плоскостях со всех сторон. Здесь ничего придумывать не надо. Оптика, бампер и багажник перед глазами. Далее, есть два пути:
Изготовление рамы и соединительного узла
По сути, рама уже готова. Вероятно, резка лонжеронов пройдет дольше, нежели резка кузова, хотя корпус не должен пострадать из эстетических соображений. Ювелирная работа обрезным диском предполагает технику безопасности:
Изготовление дышла подразумевает некоторые знания слесаря о распространенных конструкциях:
Соединительная муфта
При изготовлении сцепной головки с нуля из подручных материалов требуется помощь квалифицированного сварщика и понятный ему детальный чертеж. Оснащение сцепного узла тормозом наката заставит поискать необходимые шайбы и рычаг. В любом случае совместная работа со специалистом будет продуктивнее.
Легкий вариант-покупка сцепной головки. Остается только просверлить отверстие для крепления в дышле.
Монтаж оси прицепа
Ходовая часть заставит серьезно задуматься. Дело в том, что задний мост автомобиля тяжелый, а это скажется на грузоподъемности прицепа. С другой стороны, нарушая готовую конструкцию, автолюбитель обрекает себя на дополнительные сварочные работы, поиск оси и на процент неуверенности в действиях. Поскольку цель самодельного легкового прицепа из автомобиля – дизайн автопоезда, то чаще подвеску оставляют «родную».
Монтаж бортов и днища
Обрезка лишнего железа требует точности и усердия. В зависимости от открытого или закрытого типа будущего прицепа автомобилисты переоснащают крылья, предварительно срезав старые. Попасть в прицеп из машины можно через стандартную дверь, а перевозка крупногабаритных грузов подразумевает открытый верх.
Монтаж электрики
В закрытом прицепе внутренняя отделка может похвастаться некоторой роскошью:
Электрика не стоит на особом положении. Штатная оптика коммутируется в вилку фаркопа.
Эксплуатация самодельного прицепа
Что касается законной эксплуатации прицепа из задней части битого авто, правила ГОСТа предусматривают технические требования, а процедура регистрации дополнительную экспертизу в аккредитованной лаборатории. Подобное устройство – это незаурядный прицеп. Первоначальный технический осмотр пройдет с энтузиазмом инспектора.
Обязательно ли ставить на учет
Что касается обязательства регистрации самодельного прицепа, то постановку на государственный учет обязаны пройти все транспортные средства, в том числе и собственноручного изготовления. Прицеп из задней части автомобиля не исключение. Поэтому стоит заранее позаботиться о подготовке всех необходимых бумаг и документов. Стоит отметить, что фаркоп также требует прохождения обязательной регистрации, при отсутствии которой на владельца налагается штраф в размере 500 рублей.
Для прохождения регистрации самодельного транспортного средства необходим сбор некоторых документов, о том какие документы собрать и как поставить прицеп на учет читайте в этой статье.
Что будет при езде с самодельным прицепом без регистрации
Если автовладелец сконструировал прицеп из задней части автомобиля, но не позаботился о своевременной его регистрации, рано или поздно получит санкции со стороны сотрудников правоохранительных органов в виде наложения штрафа. Размер штрафной санкции варьируется от 500 до 800 рублей за управление неоформленным транспортным средством. При повторном нарушении последует наказание в размере 5 000 рублей или в виде лишения водительского удостоверения на срок до трех месяцев. А также при использовании ложных номеров также применяется лишение прав.
Видеоролик о изготовление прицепа из задней части Лады Приоры
Сложно не согласиться, что использование старого машинного кузова – довольно интересное и оригинальное занятие.
Легковой прицеп своими руками
Автомобиль – это не роскошь, как полагают пешеходы. Человек шагнул далеко в развитии, овладев механизированной колесной техникой. Сегодня эта жилка, хоть и не такая сильная, но не менее навязчивая, продолжает будоражить умы любителей автотранспорта от больших заводов до гаражных мастерских. Именно в этом порядке. Ведь у последних меньше ресурсов при куда большем желании поэкспериментировать. Конструирование прицепа для авто своими руками подходящая цель.
Причина, почему самодельный прицеп для легкового автомобиля выбирают водители: индивидуальные параметры, себестоимость. Серийные производители предлагают любую модификацию, но чем дальше от базы, тем выше цена. Зачем это нужно, если в гараже валяются пара колес, металлический профиль и инструмент. Регистрация обойдется не дороже, а приобретенный опыт бесценен. Перед конструированием будущей гордости улицы надо разобраться в типах самодельных прицепов для легковых автомобилей.
Типы автоприцепов собранных своими руками
Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.
Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.
Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.
Это нужно знать
Во-первых, это упрощённый список требований ГОСТ 37.001.220-80, приведённый ниже:
Процесс изготовления прицепа
Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.
Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:
Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.
Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления. Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему. Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.
Сборка автоприцепа своими руками
Нельзя проходить мимо составления чертежа. Подготовительные действия могут не оставить в памяти цифр. Наглядность обеспечивает зрительный контроль, понимание сборки, к тому же, если будет помощь со стороны мастера при сварке, либо фрезеровании. Подведение итогов сбора материала, комплектующих, инструментов дадут разрешение к началу действий:
Видео инструкция по изготовлению прицепа
Тест образца проводится с постепенным увеличением груза. Желательно, чтобы кто-то помогал в этом деле, зрительно фиксируя работу подвески и сцепного узла. Покраска антикоррозийным покрытием производится на любой стадии монтажа. Это зависит от доступности покрываемых мест.
Регистрация самодельного автоприцепа в ГИБДД
Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу. Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент. При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.
Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники. Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно. Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.
