Как сделать куклу на шплинтах
Как сделать шплинтовые крепления: обзор инструментов, материалов и методов
Вы хотите делать своим игрушкам двигающиеся лапки и головы? Или вам просто интересно, как устроены эти соединения?
Сегодня я немного расскажу вам о шплинтовых креплениях. Их можно использовать не только для мишек-тедди, но и для других игрушек, если вы хотите добиться подвижных конечностей. Я применяю шплинтовые крепления при создании своих вязаных теддиков 🙂
Начнём с инструментов, которыя я использую. Самый главный помощник — шплинтовёрт. Именно с его помощью заворачиваются усики шплинтов. Шплинтоверт поможет вам легко и безопасно закрутить шплинт до диска и обеспечить идеальную посадку (а также шплинтовёртом удобно раскручивать шплинт обратно, если вдруг вы ошиблись, практически не деформируя сам шплинт).
Шплинтовёрт похож на отвёртку. Но с расточенным носиком. Вот так выглядит его носик. В это отверстие помещается усик шплинта и аккуратно закручивается.
Если у вас нет специального шплинтовёрта — можно использовать круглогубцы. Их можно купить в любом магазине инструментов. Ими тоже удобно ровненько закручивать усики шплинта.
Ну и самый простой вариант — плоскогубцы. Только выбирайте маленькие, с тонкими носиками.
А вот и сами шплинты. Они бывают двух видов.
Первые на фотографии — О-образные, или петельчатые шплинты. У них округлая головка. Такие шплинты хороши для «качающихся» креплений (о них чуть позже).
Вторые — Т-образные шплинты. Для простых креплений эти шплинты на мой взгляд подходят лучше — за счёт «расплющенной» головки они занимают меньше пространства внутри лапки грушки, да и шансов выскочить из диска (в случае когда отверстие не очень маленькое, а шплинт маленького размера) меньше.
Шплинты также отличаются по размерам, их размер определяется по длине шплинта, например, «шплинт 25 мм» — длина шплинта равна 25 мм. Наиболее распространенные размеры шплинтов — 15 мм, 18 мм, 20 мм, 25 мм, 28 мм, 32 мм и 36 мм. Соответственно, чем больше длина шплинта, тем он толще в сечении. Это надо учитывать и сопоставлять размер шплинта с размерами вашей игрушки.
Шплинты можно купить в специализированых магазинах, торгующих материалами для мишек-тедди. Петельчатые шплинты можно купить и в магазинах крепежа, но делая такую покупку, внимательно следите за качеством шплинтов. Бывает, что они настолько толстые и негибкие, что для заворачивания их потребуются титанические усилия, что существенно затруднит вам работу по сборке игрушки.
Кроме шплинтов вам потребуются диски и шайбы. На фото: слева — большие металлические шайбы, в центре — маленькие металлические шайбы, справа — диски.
Диски делаются из оргалита, плотного картона, иногда фанеры. Справа на фотографии диски разных размеров. Диски лучше купить в специализированных магазинах. Можно, конечно, делать их из подручных средств, но качество диска сильно влияет на качество и долговечность вашей игрушки и лучше, чтобы они были прочными (чтобы крепления прожили долго) и ровными (чтобы не рвать материал игрушки). Размер диска нужно внимательно подбирать под размеры конечностей игрушки. При креплении конечностей диск должен быть немного меньше, чем ширина лапки. Всегда прикладывайте диски к выкройке, прежде чем принять решение, какой размер использовать.
Кроме дисков понадобятся металлические шайбы. Они на фото в центре. Шайба нужна, чтобы закрученные усики шплинта упирались в неё, а не в диск. Это убережёт диск от истирания. Размер шайбы нужно подбирать под размер шплинта — он должен проходить во внутреннее отверстие шайбы, но не должен вываливаться из него (головка шплинта не должна быть меньше отверстия шайбы).
Бывают металлические шайбы большего диаметра. Я, например, использую шайбы диаметром 20 мм (на фото слева). Такие шайбы заменяют диски. То есть, в креплении используется не шплинт-шайба-диск, а шплинт-шайба. Я предпочитаю такой вариант для своих игрушек, так как металлические диски в отличие от картонных не размокают от воды и при необходимости игрушку с таким креплением можно постирать. Такие шайбы я покупаю в специализированных магазинах, они произведены в Германии (некоторые в Японии), отличаются качеством — ровные, без зазубрин и острых краёв, что очень важно для качества игрушек.
Теперь немного о том, как устроены крепления. Для головы игрушек (а иногда и для лапок) используется «качающееся» крепление. Оно делается на основе двух петельчатых шплинтов. Усики одного из шплинтов чуть раздвигаюся и и один из них продевается в головку второго шплинта. Шплинты крепко сцеплены, при этом соединение очень подвижное. На один из шплинтов надеваем диск, затем шайбу и заворачиваем усики шплинта. Эту конструкцию помещаем в голову игрушки в место крепления головы с шеей.
Снаружи остаётся второй шплинт и головка первого шплинта.
Дальше второй шплинт вставляем в тело игрушки (сверху в месте крепления головы). Внутри тела на шплинт надеваем диск и шайбу.
Вот такое подвижное соединение из двух петелек получилось.
Вид изнутри со стороны головы:
Усики второго шплинта тоже закручиваем и крепление готово. Чем крепче мы закрутим шплинты, тем менее подвижной будет голова. Если шплинты закрутить слабо — головка будет сильно наклоняться и качаться. Найдя оптимальный баланс, мы добьёмся того, что игрушка будет трогательно покачивать головой и наклоняя её принимать разные положения в зависимости от настроения 🙂
Теперь об обычном, не «качающемся» креплении. Берём шплинт (это может быть как петельчатый так и Т-образный шплинт), надеваем шайбу, потом диск. Вставляем эту конструкцию изнутри в голову или лапку, усики шплинта продеваем наружу в месте крепления. Если игрушка вязаная — старайтесь продеть шплинт в отверстие между столбиками (петлями), чтобы не повредить нитки в вязаном полотне. Если игрушка шитая — аккуратно проколите отверстие шилом.
Дальше вводим концы шплинта в тело игрушки в намеченном месте крепления.
Внутри тела на шплинт надеваем диск и шайбу.
Закручиваем усики шплинта.
Вот такая конструкция получается. При таком креплении конечности плотно прилегают к телу, не качаются, но вращаются.
Вид изнутри конечности (головы):
Вид изнутри туловища:
А теперь покажу, какие крепления я в последнее время использую для своих игрушек. Я не использую картонные (оргалитовые диски) и маленькие шайбы, а заменяю их большими шайбами диаметром 20 мм. Крепление долговечное, не размокает от воды. Крепим так же — на шплинт надеваем шайбу (в моём случае Т-шплинт), вставляем изнутри конечности (головы)
Дальше продеваем шплинт внутрь тела:
Внутри тела надеваем на шплинт вторую шайбу.
Ну и собственно, закручиваем усики шплинта, как обычно.
Если подытожить — для того чтобы сделать подвижное крепление игрушке вам понадобятся:
— 5 шплинтов, 10 оргалитовых (картонных, деревянных) дисков, 10 маленьких металлических шайб — в случае обычного крепления;
— 6 шплинтов (из них два — обязательно петельчатые), 10 оргалитовых (картонных, деревянных) дисков, 10 маленьких металлических шайб — в случае обычного крепления лап и качающегося крепления головы;
— 5 шплинтов,10 больших металлических шайб — в случае использования больших металлических шайб вместо дисков.
Надеюсь, мой рассказ был для вас полезен 🙂
Шплинтовое крепление деталей игрушки: работа со шплинтами, качающееся крепление
Представляю Вашему вниманию мастер-класс о том, как крепить детали игрушек на шплинты, делать голову качающейся, лапки крутящимися, а игрушки живыми и подвижными.
Вот так выглядят петельные шплинты для качающегося крепления деталей игрушек.
Шплинты петельные в кол-ве 10 штук, диски из прессованного картона в кол-ве 10 штук. В продаже имеются шплинты для миниатюр и разные шплинты для игрушек большего размера. Дополнительно для надежности, чтобы шплинт быстро не перетёр диск, в наборе присутствуют металлические шайбочки.
Закручивать ножки шплинта удобно круглогубцами. В продаже есть еще специальные шплинтоверты, но, на мой взгляд, по принципу работы они мало чем отличаются от круглогубцев. 🙂

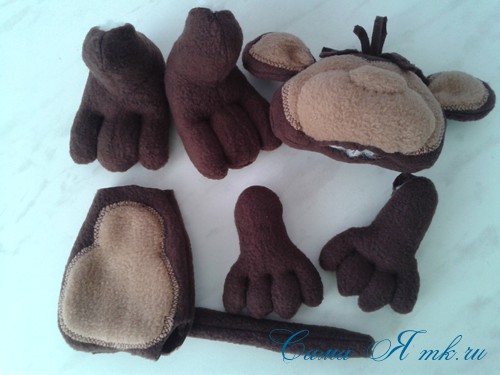

Подготовим детали нашей будущей игрушки (у всех они разные).

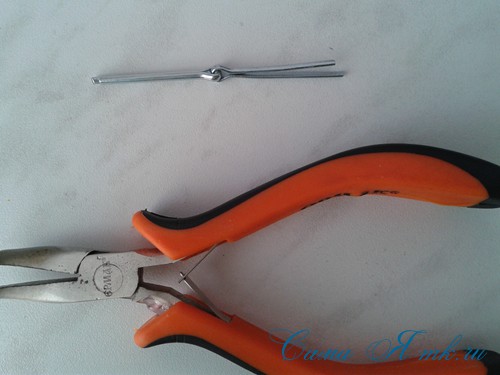

Головки шплинтов цепляем друг за друга.

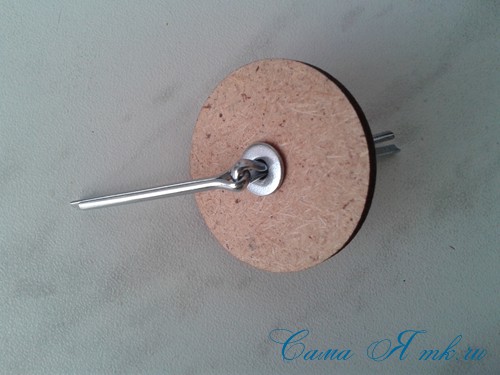

Одеваем сначала маленькую шайбочку, чтобы шплинт не провалился…

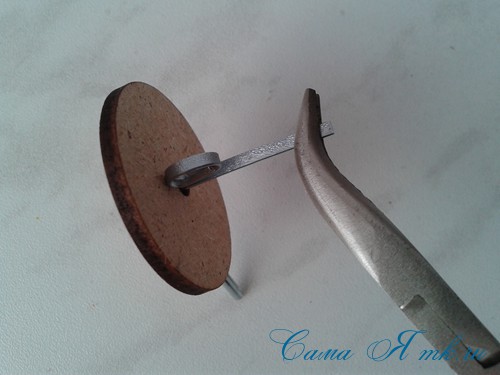

Выбираем инструмент по вкусу и закручиваем ножки шплинта в разные стороны (как на фото, только со стороны диска).

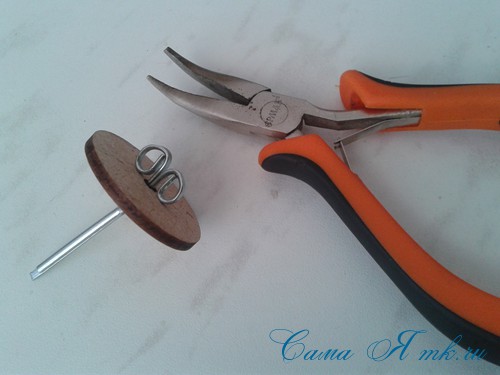

Вот, что получилось…
Вставляем диск с закрученным шплинтом в деталь, в нашем случае, в ножку. Зашиваем шовчики.

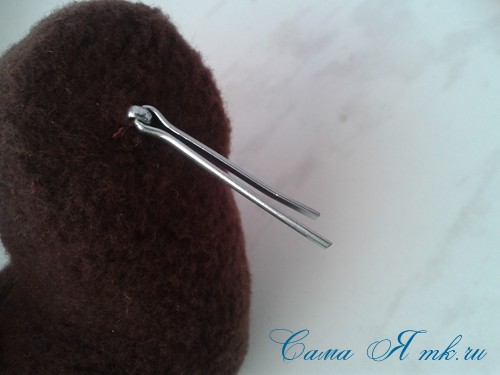

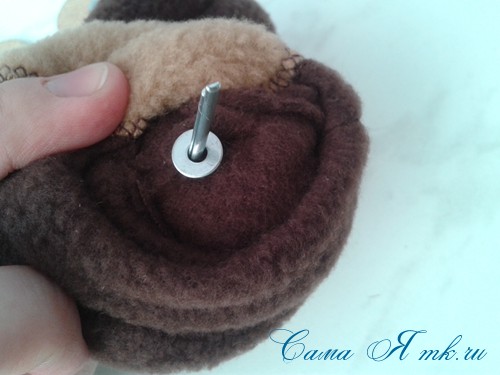

Второй шплинт вставляем в туловище. Одеваем внутри туловища сначала маленькую шайбочку…

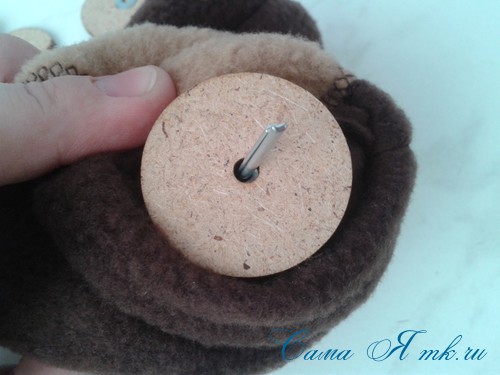

А затем диск и закручиваем ножки шплинта…

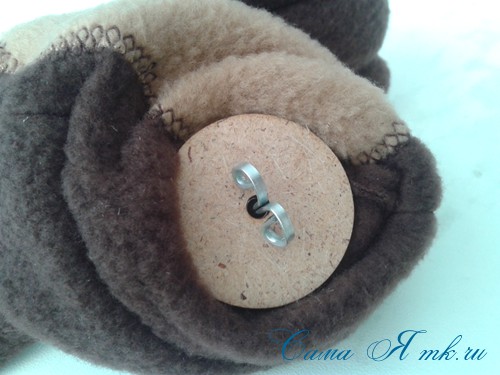

Вот так получается…

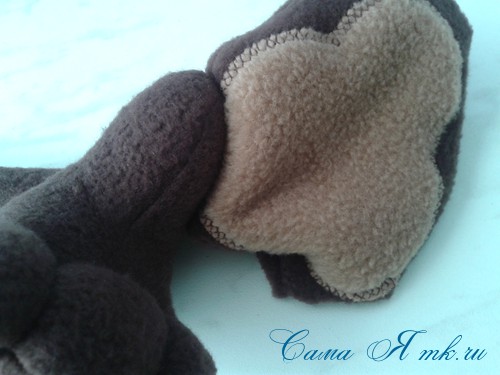

Место, где шплинты цепляются друг за друга, осталось между туловищем и лапой, поэтому мы можем поворачивать эту ножку в разные стороны под разным углом.

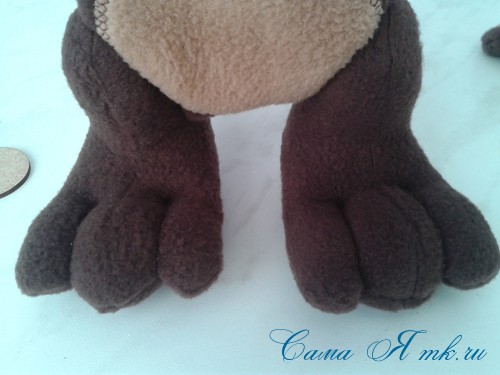

Так же поступаете и со второй ногой…
Туже операцию проделываем с ручками игрушки, а также с головой.
Вот такой результат!
Творите с удовольствием!
Создаю подробные мастер классы с пошаговыми фото и видео инструкциями.
Создание текстильной шарнирной куклы. Часть 5
Продолжаем создание текстильной куклы:
Обратите внимание на надписи. Некоторые детали выкраиваются только на хлопке, а некоторые дублируются на трикотаже. Выкройка авторская, поэтому просьба при использовании указывать моё авторство. Итак, выкраиваем сначала детали тела из хлопка, обязательно отмечаем все метки, они помогут потом ровнее вставить ручки и ножки. Сшиваем, оставляя незашитыми отверстия для набивки и для ножек. По периметру кромки тела делаем насечки.
На тельце, в том месте, где будут ножки, тоже делаем маленькие насечки на кромке и пришиваем круглую вставку.
Дальше выкраиваем детали тела из трикотажа и сшиваем очень мелким стежком (как на ручках, швом «назад иголкой»), всё точно так же, как с хлопком. Единственное, не делаем насечек, а обрезаем кромку, отступая от шва 2 мм.
Вставляем хлопковую заготовку в трикотажную.
И смётываем несколькими стежками хлопок с трикотажем в районе шеи, плеч и внизу тела.
Я решила сразу же прикрепить ручки. Нам понадобятся те же диски и шайбы, которые мы вставляли в ручки. На изнанке трикотажной заготовки тельца находим метку для вставления ручек.
Прокалываем трикотаж и вставляем шплинт.
Находим такую же метку на хлопковом тельце.
И тоже вставляем шплинт.
Надеваем на шплинт диск, шайбу.
И плоскогубцами закручиваем барашки.
Поправляем ткани, между дисками не должно быть захвачено лишней ткани, её нужно всю оттуда выправить так, чтобы диски плотно прилегали друг к другу.
У меня после выправления ткани получились вот такие зазоры между дисками, нужно потуже закрутить шплинт, но так, чтобы ручка двигалась без усилия.
Переходим к ножкам. Начнем с голени. Выкраиваем ее только на хлопке. Сшиваем. Здесь можно воспользоваться швейной машинкой, но я по привычке прошью руками. Оставляем незашитыми отверстие для набивки (его я делаю с передней стороны голени, чтобы сохранить изгиб икры) и стопу. По периметру кромки делаем насечки. Стопу скалываем вот так и прошиваем.
Вторая ножка у меня уже сшита, на фото она для примера. Маленькими кусочками синтепона начинаем набивать ножку примерно до средины голени. В колено я вставляю деревянные бусины, подходящего размера. Тогда при движении колено держит форму и не деформируется, очень удобно.
Вставляем бусину и закрепляем её иголкой на время.
Немножко подбиваем синтепоном и убираем иголку.
Отверстие для набивки ушиваем наполовину.
Продолжаем набивку. Бугорки и неровности расправляем иголкой.
Набиваем туго, зашиваем отверстие для набивки. Вот что получилось.
Переходим к бедру. Выкраиваем его только из хлопка. Сшиваем внутреннюю и внешнюю часть бедра, оставляя незашитыми отверстие для набивки и нижний уголок. Вшиваем круглую вставку, начиная пришивать сначала к внешней стороне бедра.
На внутренней части делаем небольшие насечки, чтобы удобней было пришивать кружок.
Дальше заготовку скалываем иголочками вот так:
И прошиваем. Уголки срезаем, чтобы удобней было выворачивать.
Выворачиваем, до конца расправляя уголки.
Не туго набиваем синтепоном.
И пришиваем уголки бедра к голени, проходя иголкой 4-5 раз через бусину. Используем для этого армированную нить. Важно оставить как можно меньший зазор между бедром и коленом.
Теперь будем вставлять подходящий по размеру диск (диаметр вставки у меня 30 мм, а диска 25 мм, т.е. диск нужно брать на 5 мм меньше) и шплинт.
Находим в середине круглой вставки метку для шплинта.
Вставляем диск, шайбу (она нужна, чтоб при движении ножки диск не истирался об шплинт) и шплинт.
Иголкой выправляем кромку хлопковой вставки под диск.
Отверстие для набивки ушиваем наполовину.
Набиваем туго ножку, помогая себе иголкой проталкивать синтепон и расправлять бугорки.
Зашиваем отверстие для набивки. Теперь нужно подшить уголки бедра, они немного торчат и под трикотажем их будет видно.
Теперь будем шить трикотажный чулочек. Выкраиваем его из трикотажа, скалываем иголочками и прошиваем мелкими стежками швом «назад иголкой», оставляя незашитыми отверстие, куда будем всовывать ножку, место, где будет круглая вставка и стопу.
Прошиваем стопу, вшиваем вставку. Отрезаем кромку, отступая от края 5 мм.
Надеваем сшитый чулочек на ножку.
Теперь находим на середине вставки точку.
Прокалываем ее шплинтом и аккуратно, не торопясь, натягиваем чулочек до конца.
Всё расправляем, и зашиваем трикотаж потайным швом. Всё, ножка готова. Продолжение в следующей части.
