Как сделать кузнечный пробойник
Как сделать прямоугольный пробойник для кожи своими руками
Пробойники по коже в свободной продаже найти не так-то просто. А прямоугольные тем более.
Мне однажды понадобились срочно прямоугольные пробойники в выходной день. Взять было не от куда, и заказывать через интернет не было времени — ремешки для часов с такими отверстиями нужно было на следующий день отсылать заказчикам.
Пытливый ум, врожденная смекалка и великий интернет. В общем, решил сделать пробойники сам.
Нашел в гараже пару длинных винтов и металлическую трубку примерно подходящего внутреннего диаметра.
Сразу нужно сделать оговорку — все делалось практически на коленке, без использования специнструмента.
Первое, что я сделал, это заготовки будущих пробойников, отпилив от найденной трубки два отрезка нужной длины. Делал все на скорую руку и длину пробойников выбирал на глаз, чтобы было за что его удерживать и безопасно для пальцев ударять молотком.
Да, все таки тюкнул по пальцу :).
Затем, с помощью наждака, из металлического винта изготовил подобие матрицы, необходимой для горячего формирования прямоугольного сечения пробойника. По необходимым размерам сделал такие оправки.
Отверстия в ремешках были двух калибров. Поэтому и пробойники были двух размеров.
Следующий шаг долгий и кропотливый. Необходимо нагревать до красна кончик будущего пробойника и пока он раскален, заколачивать внутрь заточенный штырь именуемый матрицей. Неспеша и многократно. Разогрел — быстро зажал заготовку в тисках — наколотил штырь. И так по кругу. До тех пор, пока внутреннее отверстие пробойника не примет нужную конфигурацию.
Затем, дав заготовке немного остыть, обрабатываем наружную поверхность острия пробойника на наждаке, придавая ей прямоугольные и заострённые очертания.
После этого надфилем затачиваем и мелким точильным камнем доводим режущую кромку будущего пробойника до необходимой остроты
Все, конец мучениям. Осталась закалка режущей кромки.
Для этого вновь нагреваем до красна заостренный кончик пробойника и опускаем в масло короткими быстрыми погружениями, постепенно замедляясь и совершая уже медленные и плавные погружения.
Затем, когда заготовка остыла, остужаем ее окончательно, погружая в холодную воду либо помещая под струю холодной воды.
Все. Поздравляю! У нас получилось!
Честно сказать делал на раз, но в итоге доставал эти пробойники из глубин инструментального ящика и еще пару раз использовал в работе.
Надеюсь мой опыт поможет вам справиться в сложной ситуации, а «металлургов» и профессионалов кузнецов прошу сильно не хаять 🙂
Клещи
Кузнечные клещи с волнистыми губками. Фото КовкаПРО
Кузнечные клещи являются инструментом для захвата поковок и относятся к вспомогательной группе. Ими извлекают нагретые в горне заготовки и удерживают их в процессе ковки под молотом на наковальне.
Другие инструменты кузнеца для ковки, применение, фото, самодельные
Клещи, называемые иногда щипцами, представляют собой две клещевины, соединяемые заклепкой, которая исполняет роль оси. У клещевины имеется основная, рабочая часть, которая называется губкой, средняя часть с отверстием для оси-заклепки и самая длинная часть – ручка.
Кузнечные продольно-поперечные клещи. Фото КовкаПРО
Инструменты по форме губок делятся на специальные, продольные и поперечные. Они служат кузнецу, как-бы продолжением руки, в связи, с чем должны быть удобными и легкими, рукоятки – пружинистыми, а губки плотно охватывать поковку.
Для более надежной фиксации поковки в процессе работы, рукоятки клещей стягиваются кольцом, называемым шпандырь. Кроме того, для того что бы инструмент удерживал поковку плотно, губки необходимо разогреть предварительно в горне, зажать ими поковку, после чего обжать губки ручником.
Кроме клещей для горячей ковки металла используются и другие инструменты, применяемые для осуществления определенных операций по обработке:
Кузнечный молоток со смещенным центром. Фото КовкаПРО
Кузнечные тиски. Фото КовкаПРО
Ручная кузнечная вилка. Фото КовкаПРО
Кузнечное зубило. Фото КовкаПРО
Ручная кузнечная гвоздильня. Фото КовкаПРО
Перечисленные инструменты и приспособления также достаточно просто сделать своими руками.
Как сделать, отковать, изготовить кованые клещи для кузницы и дома из полосы и других материалов, разными способами
Такая заготовка позволяет изготовить клещи длиной 500-600 мм. для работы с поковками небольшого веса и размера. Для изготовления более крупного или маленького инструмента заготовку необходимо брать соответствующего сечения.
Кузнечные клещи могут быть длиной 300-1500 мм. – это зависит от веса и размера поковки. Маленькая удерживается одной рукой коротенькими клещами, а поковка посолидней удерживается двумя руками, для чего необходимы длинные клещи.
Наглядный процесс изготовления кузнечных клещей представлен в видеообзорах, ссылки на которые даны ниже, они послужат уроками для новичков.
Кузнечные клещи из рессоры 8 мм
На рессоре прорисовывается конструкция клещей, заготовка закрепляется в тисках, лишние части удаляются болгарками с разным размером дисков. В результате резки получаются готовыми две клещевины одинаковой формы. Заготовка нагревается и место для губок расплющивается. В губках делается канавка для удобного захвата.
Небольшие кузнечные клещи из автомобильной пружины диаметром 12 мм со скругленными губками
От пружины отрезается болгаркой две части, они нагреваются в горне и выпрямляются. Кончик заготовки нагревается и расплющивается. Также расплющивается место под соединение клещевин. Производится вторая аналогичная по форме заготовка. Ручкам будущих клещевин придается форма квадрата посредством обработки кувалдой, лишняя.
Кузнечные клещи из круглой арматуры 12 мм: весь процесс изготовления инструмента по технологии горячей ковки
Кусок круглой арматуры диаметром 12 мм. и длиной примерно 500 мм. нагревается в горне. Кончик заготовки (примерно 100 мм.) плющится под губки. Заготовка поворачивается на 90 градусов и плющится место под заклепку — 90-100 мм. Гибка выполняется в тисках, губки загибаются по небольшим углом. Площадка под соединение клещевин делается.
Клещи из стального квадрата 10 мм для работы с круглыми и плоскими заготовками
Стальной квадрат разрезается на две части по 30 см. Кончики квадратов с одной стороны (6-7 см.) нагреваются и расплющиваются для формирования губок и обводки. С помощью самодельного приспособления и кувалды расплющивается изгиб заготовок, чтобы затем просверлить отверстие для заклепки. Сверлению сталь не поддалась, поэтому.
Кузнечные клещи из арматуры, горячая обработка на молоте
Кусок арматуры нагревается и обрабатывается на кузнечном молоте. Затем также на молоте с помощью дополнительного инструмента формируется место, где будет соединение клещевин. Лишняя часть арматуры удаляется, выполняется изготовление второй клещевины. На губках формируется канавка. Пробивается отверстие под крепление.
Как сделать кузнечные клещи (упрощенный способ) из слесарных
Когда у меня не было никаких клещей для ковки, хотелось сделать что-то просто и быстро, чтобы начать работать. Вот придумал перековать слесарные клещи на кузнечные. Вот из таких слесарных клещей я решил сделать клещи кузнечные. Первый вариант был запорот. Ошибка была в том, что не стал разбирать клещевины, а стал ковать в.
Как отковать клещи
Кузнечные клещи являются инструментом для захвата поковок и относятся к вспомогательной группе. Ими извлекают нагретые в горне заготовки и удерживают их в процессе ковки под молотом на наковальне. Они представляют собой две клещевины, соединяемые заклепкой, которая исполняет роль оси. У клещевины имеется основная, рабочая.
Как сделать кузнечный пробойник
Кузнечный инструмент и приспособления
Шпераки также являются опорным кузнечным инструментом, но с меньшей массой, и имеют разнообразные формы. Их обычно изготовляют сами кузнецы для определенного вида работ (рис. 4.)
Рис. 4. Шпераки
Способы крепления шпераков также разнообразны: их можно вставлять в квадратное отверстие наковальни, зажимать в кузнечных тисках, а также забивать в деревянный стул.
При изготовлении молотков следует уделить особое внимание двум моментам: при пробивании отверстия для ручки нужно следить за тем, чтобы «всад» имел элипсообразную форму, т. е. расширялся от центра к краям, тогда при расклинивании ручки клином по диагонали она надежно закрепляется в молотке; непременным условием для изготовления молотка является его уравновешенность по массам, т. е. независимо от линейных размеров его рабочих частей (боя и задка) отверстие должно находиться в центре равновесия, масса боя соответствовать массе задка (рис. 6).
Рис. 6. Крепление ручки молотка
Следует отметить, что данные рекомендации касаются только молотков. В кузнечных инструментах (бородки, зубила), которые после определенного периода работы требуют перекалки или заточки, ручки не расклинивают, а только насаживают.
Для удержания и перемещения горячих заготовок применяют клещи, различающиеся размерами, а также формой губок, зависящей от формы заготовок, которые они удерживают (рис. 7). Существуют и специальные виды клещей, изготавливаемые кузнецом для определенного вида работ, например для удержания заклепок.

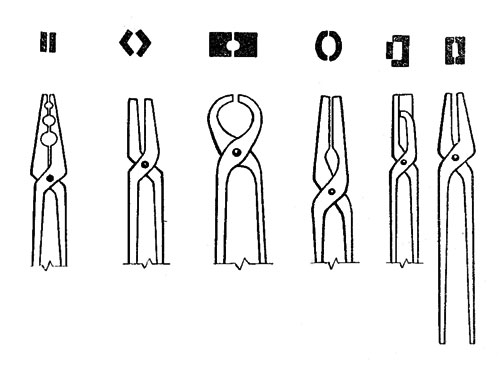

Рис. 7. Формы губок кузнечных клещей для удерживания заготовок различной формы и сечения
Кроме кувалд, ручников и клещей, для художественной ковки требуется также различный подкладной инструмент.
Гладилку применяют для выглаживания заготовок после проковки. Рабочая часть шлифованная. Имеет деревянную ручку.
Рис. 9. Фасонные кузнечные чеканы
Наиболее высококачественным топливом является древесный уголь. Однако большой расход при использовании для горна и трудности с приобретением сдерживают его применение. В горнах современных конструкций целесообразно применять литейный кокс, который по качеству не уступает древесному углю, а в некоторых случаях превосходит его. Конструкция традиционного горна, используемая кузнецами, приведена на рисунке 10. Основой его является стол с очагом и местом для нагреваемых заготовок. Размер стола 1 X 1,5-1,5 Х 2 м, высота произвольная в зависимости от роста кузнеца. Изготовляют его из деревянных бревен или камня. Внутренность заполняют камнем, песком, глиной, жженой землей и хорошо утрамбовывают. Для изготовления стола можно использовать кирпич, бетон, а также сварные металлические конструкции.
Очаг, или горновое гнездо, где сжигается топливо, футеруют огнеупорным кирпичом или изготовляют цельным из шамотной глины. Размер очага в плане произвольный и зависит от размера нагреваемых заготовок, но не более 40 X 40 см, глубиной 10-15 см.
Для сопла используют чугунные втулки или отрезки чугунных труб, изолированные шамотной глиной.
Воздух в горн подают с помощью меха или электрических центробежных вентиляторов. Использовать мех для дутья нецелесообразно, так как это трудоемкий и малопроизводительный процесс. Для сбора и отвода дыма и газов над горном устанавливают зонт из листовой стали толщиной 1-1,5 мм. Обычно размеры улавливающей части зонта соответствуют размерам стола. Сечение дымового канала должно быть не менее 20 X 20 см. Высота расположения зонта зависит от объема сжигаемого топлива, силы поддува и высоты вытяжной трубы. Подбирают ее опытным путем. Однако не рекомендуется зонт поднимать выше 80 см над уровнем стола.
Конструкция современного стационарного горна приведена на рисунке 11. На сварной металлической конструкции укреплена литая чугунная плита (стол) с отверстием в центре, в которое вставляется съемное чугунное горновое гнездо, имеющее фланцевое соединение для подсоединения воздуховода, донную крышку для удаления золы из зольника и место для установки сменных колосниковых решеток. Воздуховод оборудован заслонкой для регулировки подачи воздуха. В зависимости от необходимости получения пламени определенной конфигурации используют колосники с отверстиями различной формы. Колосники с равномерно расположенными отверстиями дают широкое факельное пламя, равномерно прогревающее заготовку. Дли местного нагрева применяют колосники со щелевидными отверстиями.
Кроме стационарных конструкций горнов, широко распространены переносные. Малые размеры, возможность транспортировки, относительная несложность изготовление являются несомненными достоинствами их для использования в домашней мастерской. Однако следует учесть, что переносной горн не рассчитан на нагрев больших заготовок, но для изготовления инструмента и небольших кованых изделий его вполне достаточно. Конструкция переносного кузнечного горна такая же, как и современного с литым чугунным очагом или подовой доской, только меньших размеров (рис. 16). Воздух подается от вентилятора, вращаемого ножной педалью.
Имеются конструкции с ручным приводом вентилятора через многоступенчатый редуктор. Если горн будут использовать в условиях мастерской, то рекомендуется предусмотреть применение также электрического вентилятора, а если необходимость в нагреве металла возникает от случая к случаю, то для изготовления строительных скоб, петель и т. п. можно использовать простейшие нагревательные конструкции (рис. 17). Например, отрезок стальной трубы необходимого диаметра с заваренным дном или металлическое ведро футеруют огнеупорным кирпичом и обмазывают шамотной (огнеупорной) глиной так, чтобы углубление имело форму конуса. На уровне вершины конуса вмуровывают отрезок чугунной трубы (фурмы), к которой подсоединяют патрубок пылесоса. Вместо него можно использовать паяльную лампу, тогда диаметр фурмы должен быть чуть больше диаметра сопла паяльной лампы. Отрезок чугунной трубы размещают на одном уровне с паяльной лампой. Эту конструкцию можно усовершенствовать, если применить чугунные угловые патрубки для паяльных ламп (рис. 18). Для повышения мощности горна, сложенного из кирпича, рекомендуется использовать две паяльные лампы (рис. 19).
Рис. 20. Воротки
Если возникает необходимость в изготовлении одинаковых элементов (завитков, меандров и т.п.), применяют стальную гибочную плиту с отверстиями, в которые по заданному рисунку вставляют стержни и по ним огибают разогретую заготовку (рис. 25). Плиту укладывают в раму из стальных уголков, которую желательно крепить на жестком основании или укладывают на наковальне, фиксируя ее в квадратном отверстии.
В кузнице желательно иметь кузнечную форму, представляющую собой массивную плиту с отверстиями и ручьями. Разогретую заготовку кладут на соответствующее место плиты и ударами молотка придают ей необходимую форму (рис. 26).
Контрольно-измерительные инструменты, применяемые в кузнечном деле, подразделяют на универсальные, специальные и шаблоны.
Рис. 26. Кузнечная форма
К универсальным инструментам относят линейки, рулетки, штангенциркуль. Для контроля перпендикулярности применяют угольники с углом 90°. Штангенциркулем измеряют наружные и внутренние размеры заготовок.
Фасонные шаблоны различают контурные и профильные. Кроме них, используют также усадочные шаблоны для измерения линейных размеров заготовок с учетом усадки металла после охлаждения.
В кузнечно-слесарной мастерской желательно иметь также инструменты и оборудование, существенно облегчающие работу и дающие возможность применять новые приемы художественной обработки металлов. К ним относятся электросварочный аппарат, сверлильный станок, электрический гибкий вал с набором сменных головок, рычажные ножницы и др.
Кузница своими руками- самостоятельное оборудование
Главная страница » Своими руками » Кузница » Кузница своими руками- самостоятельное оборудование
Если у вас есть желание заниматься кузнечным делом и вы интересуетесь вопросом, как самому сделать кузницу.
С чего начать, что необходимо, что можно приобрести или сделать со временем. Отметим сразу, если после прочтения статьи у вас возникли вопросы, можно задать их здесь.
Что нужно для кузни – инструмент, оборудование, приспособления, место
Минимум, без которого даже не начать
Чтобы хоть как-то минимально начать заниматься кузнечным делом, осваивать его и работать с металлом, первое, без чего не обойтись – это сварочный аппарат. Трансформатор пойдет, инвертор еще лучше. Это как минимум.
Упростит жизнь также болгарка (еще называют УШМ (угловая-шлифовальная машина), отрезная машинка), она значительно упростит жизнь начинающего кузнеца.
Также нужен из инструмента в первую очередь – молоток. Какой же кузнец без молотка. Тут комментарии излишни. Просто надо приобрести молоток.
Также понадобится какой-то металл для работы. Если средства позволяют, можно покупать сортовой металлопрокат на металлобазе или в строительных магазинах, а если денег мало или нет, можно использовать различный металлолом. Где вы его будете брать, в данной статье рассматривать не будем.
Что можно сделать сначала
Имея сварочный аппарат, можно сделать наковальню. Например, такую, как на видео ниже. Здесь использовался кусок рельса, стальные уголки, куски арматуры и еще какие-то железки.
Обратите внимание, на наковальне уже есть подкладной инструмент- вилка. Сварить такую тоже не сложно, если есть болгарка и сварочник. Если сварить еще в дополнение к этой вилке так называемую “мартышку” (см. фото ниже), то уже можно заниматься холодной ковкой. То есть, что-то подбить, подогнуть молотком вы уже сможете, а также сможете заниматься гибкой на вилке “мартышкой”.
Мартышка и подкладная вилка
Вот еще один вариант наковальни самоделки от адвоката Егорова.
Далее, используя то, что есть, уже можно сварить горн. Вот, например такой как на видео ниже. Более подробно и с картинками об изготовлении этого горна рассказано в этих статьях: часть 1 и часть 2. Добавим лишь, что не обязательным, но очень желательным (облегчающим процесс сборки деталей для резки и сварки) является инструмент клещи зажимные (плоскогубцы сварщика).
Имея все вышеописанное, дальше вы сможете сделать клещи, подкладной инструмент, обжимки и прочие приспособления, инструмент и приобрести оборудование для кузнеца, о которых есть и еще будет немало статей на нашем сайте kovka-svarka.net.
Место для кузницы
Где можно сделать кузницу – почти где угодно. Нельзя только в квартире. Если у вас есть гараж, можно в гараже. Если у вас есть частный дом или дача, можно в сарае. Можно даже просто на улице. Но только соблюдайте правила пожарной безопасности. Все таки кузнечное дело связано с высокой пожарной опасностью. Подробнее о требованиях к месту для кузни тут.
План- схема кузницы для тех, кто хочет самостоятельно заниматься ковкой
Конечно, план-схема кузницы, предложенный в данной статье, это лишь один из множества вариантов планировки, и не под каждые условия и обстоятельства он подойдёт. Но этот план (схема) рабочий, это реальная кузница и в ней работают реальные кузнецы. Как видно на фото.
Итак, вот сама схема. Для рассмотрения в полном имеющемся масштабе, щелкайте по фото плана схемы.
Выбор сварочного аппарата, кабель для сварочника и держатель электрода
Кузница дома– минимальные требования к постройке.
Строим кузницу
Как строится кузница смотрите расчеты, сметы, отчеты по финансам и видеоотчеты на этой странице.
