Как сделать ламбо двери авто

Как сделать чтобы двери машины открывались вверх

Как сделать ламбо двери авто

Ламбо-двери представляют собой конструкцию дверей, которые открываются вертикально. Свое название конструкция получила от аналогичной разработки на автомобиле марки «Ламборджини».

Механизм работы устройства таков: при открытии дверь машины сначала открывается горизонтально (примерно на 30 градусов), а затем ламбо-петли за счет встроенных амортизаторов поднимают ее в вертикальное положение (обычно на 90 градусов). Сама конструкция, позволяющая открывать двери авто таким образом, представляет собой петли и газовые амортизаторы, которые прикреплены к петлям. Амортизатор смягчает работу механизма, делая его плавным и не требуя больших усилий для открытия авто. Газовые его разновидности, которые и используются для вертикальных дверей, имеют повышенную износоустойчивость и стабильность даже при постоянных и больших нагрузках. Монтаж устройства позволяет устанавливать его под разными углами.

Как сделать ламбо двери авто Ламбо двери на Ваз 2107

На территории России такая услуга, как установка ламбо-дверей, существует недавно и пока еще не является очень популярной из-за высокой стоимости, а также механизма, материала или отдельных узлов. Поэтому водители отечественных авто и некоторых иномарок пытаются изготовить ламбо-двери своими руками.

Упрощает ситуацию возможность найти чертежи самостоятельно. Подсчет того, сколько вам потребуется отдать за установку, включает в себя стоимость комплектующих, а также плату за работу фрезеровщику, который будет заниматься сборкой двери.

Как сделать ламбо двери авто Двери на авто которые открываются вверх

Классификация

В зависимости от типа установки различают следующие чертежи моделей:

Разнообразие механизмов и возможностей того, на сколько градусов открываются двери, обусловило существование следующих механизмов:

Владельцы авто отечественного производства могут установить подобный механизм. Многих интересует, сколько нужно потратить усилий, и сколько это стоит. Если вы обладаете навыками токаря-фрезеровщика, имеете знакомого с опытом в этой сфере, а также закупили самостоятельно необходимые материалы, то изготовление обойдется вам в несколько тысяч рублей (покупные ламбо-двери стоят несколько десятков тысяч, что является непомерной суммой для отечественного авто). К тому же ввиду расположения шарниров на отечественных автомобилях вам не понадобится делать много исправлений, чтобы двери открывались вверх.

Процесс и особенности изготовления

В процессе того, как сделать ламбо-двери, главным нюансом является изготовление петель, отвечающих за их открывание. Чтобы сделать петли к ламбо-двери своими руками, вам потребуется приобрести амортизаторы от Ford Transit (те, которые поднимают заднюю ляду) и багажные от «Москвича». Снизу конструкции установите иностранный амортизатор, на который будет приходиться главная нагрузка. Сверху закрепите амортизатор отечественного автомобиля — он поможет устройству удерживаться в любой из позиций.

Для удобства центровки вам необходимо будет сделать метки на дверной арке, а также двери. Во время примерки учитывайте расположение ламбо-двери — она не будет задевать стойку переднего стекла.

Различные варианты чертежей к подобного рода конструкциям можно найти в интернете. Самым популярным чертежом, который берется за основу многими мастерами, является схема с углом открытия наружу на 30 градусов и вверх — на 90.

На некоторых вариантах чертежей указывается необходимость привинчивания снизу конструкции дополнительной строго вертикальной трубки, которая обеспечивает лучший упор.

Некоторые чертежи предполагают существование кнопки, которая будет поднимать дверь вашего автомобиля, однако в сторону ее все равно нужно будет открывать вручную. Для удобства открытия дверей можно снизу конструкции прикрепить ручку, которая позволит закрыть дверь, сидя в салоне транспортного средства.

Существует еще ряд особенностей, которые вам нужно учесть при изготовлении и примерке устройств:

Источник

Инструкция по установке ламбо-дверей своими руками

Впервые мир увидел такой механизм вместе с концепт-каром в 1968 году, это автомобиль Карабо компании Альфа Ромео. Дизайнер, внедривший вертикальную технологию открывания дверей – Марчелло Гандинни. Этот человек стал создателем Ламборгини. В серийном производстве авто с откидными дверьми впервые выпустили в 1974 году. Это была модель Ламборгини Контак.

Стоит ли делать

Двери отличаются от обычных тем, что откидываются вверх. Изначально такое решение придумали для спортивных автомобилей, которые отличались шириной. Это затрудняло обзор. Чтобы сдать назад, приходилось открывать дверцу, высовываться.

В 2000-е годы авто с открывающимися вверх дверями стал модны, поскольку такие машины смотрятся как в голливудских фильмах или на выставках. Такой тип открывания позволяет комфортно садиться и выходить пассажирам даже там, где мало места для парковки.

Как сделать ламбо двери авто

Какие бывают

Двери, открывающиеся вверх, имеют следующие типы конструкций:

Первый вид относится к конструкции, которая устанавливается для тюнинга автомобилей. Угол в 130 градусов широкий, двери закидываются наверх, на крышу. Для нормальной посадки хватит 90. С целью получения эффектного вида ставят конструкции с углом открывания 130 градусов.

VLS гильотинные двери предполагают открытие не сразу вверх, а сначала немного от себя, только потом вверх. VLS изготавливают самостоятельно в гараже.

Гибридные – уникальное решение, которое позволяет открываться обычным способом – распашным, а также вверх по типу ламбо, в зависимости от ситуации.

Принцип работы ламбо дверей

Функционируют по следующему алгоритму:

Как сделать ламбо двери авто

Чтобы все пункты срабатывали правильно, шарнир должен быть подобран грамотно, не иметь дефектов.

Плюсы и минусы открывающейся двери

Автолюбитель, решившийся установить конструкцию, должен изучить все нюансы использования.

К достоинствам можно отнести следующие пункты:

Какой комплект выбрать для установки

Для самостоятельной установки лучше выбирать один амортизатор. Он не такой громоздкий и сложностей во время установки не возникнет.

Как сделать ламбо двери авто

Комплекты, которые включают два амортизатора, имеют свои нюансы. Вся сложность заключается в широком механизме. Под такой комплект придется «раздувать» крылья, что требует более профессиональных навыков.

Лучше отказаться от дорогих комплектов при самостоятельной установке.

Покупные и самостоятельно изготовленные петли

Кроме магазинных комплектов ламбо-механизмов существуют самодельные варианты.

Покупные петли

К минусам механизмов, которые изготовили на профессиональном оборудовании, относят:

Гильотинные петли, изготовленные самостоятельно

Как сделать самостоятельно ламбо двери, если они понравились? Гильотинные двери на авто имеют свои плюсы:

Как сделать ламбо двери авто

Большинство автовладельцев, решившихся сделать тюнинг, устанавливают самостоятельно изготовленные детали.

Изготовление ламбо-петель

Как сделать самостоятельно складной механизм, если навыков работы нет? Для этого можно выполнить чертеж самостоятельно. Еще один вариант, облегчающий работу — отыскать уже готовый чертеж.

Различаются по типам соединения:

Створка с открытием на 130 градусов отличается конструкцией от дверей с углом 90 градусов, но также может быть вварной или крепиться болтами.

Для изготовления петель понадобится:

Порядок выполнения работ:

Как сделать ламбо двери авто

Обработка металла необходима для предотвращения преждевременной коррозии.

Мастера рекомендуют брать амортизаторы от багажника Москвича или от старой модели Форда Транзит. Чертежи деталей отличаются устройством самого механизма – открыванием угла в 90, 130 градусов, механизмом.

Самостоятельная установка дверей

При желании установку выполняют самостоятельно.

Чертеж ламбо петель и другие подготовительные работы

Чертеж универсальных петель лучше скачать из интернета, особенно, если нет навыков черчения и сложно произвести все расчеты самому.

Перед установкой провести ряд подготовительных работ:

Стоит учитывать, что потребуются сварочные работы, при отсутствии навыков придется привлекать сварщика.

При соблюдении рекомендаций все работы можно сделать самостоятельно, не прибегая к помощи сервисных центров.

Как сделать ламбо двери авто

Установка и регулировка петель

Рассмотрим процесс по шагам:

Лучше крепить механизмы шарниров болтами, поскольку при ошибке всегда можно выполнить необходимую регулировку, изменить местоположение.

Не собирая автомобиль, следует отрегулировать все механизмы. Посмотреть, как открываются, закрываются створки. Проверить:

Трудности установки ламбо петлей

Трудности, которые могут возникнуть во время установки:

Источник

Opel Astra OPC Lambo☠ › Бортжурнал › Ламбо-двери. Изготовление, установка и эксплуатация.

Как сделать ламбо двери авто

Изготовление, установка и эксплуатация, установка электропривода для ламбо-дверей. Поехали.

Как сделать ламбо двери авто

Прошло шесть месяцев эксплуатации ламбо-дверей (далее ЛД) на Opel Astra J OPC. Решил написать о необходимых доработках для более комфортного использования.

По-порядку: первая установка ЛД выглядела так

Как сделать ламбо двери авто

механизм выбирал из принципа: «ни какой сварки, установка только на болты для возможности быстрого демонтажа в дальнейшем…». На самом деле доступно всего три вида механизмов:
1) все знают, самый доступный из-за дешевизны, но требует конкретных сварочных работ и изменения конструкции кузова… не подходит!
2) LSD — отличное качество но! ЦЕНА 320 т.р. — это за гранью ))) И есть еще один «минус»: при открытии дверь сразу уходит вверх (если толкнуть), и никак не открывается в бок… тоже не подходит!

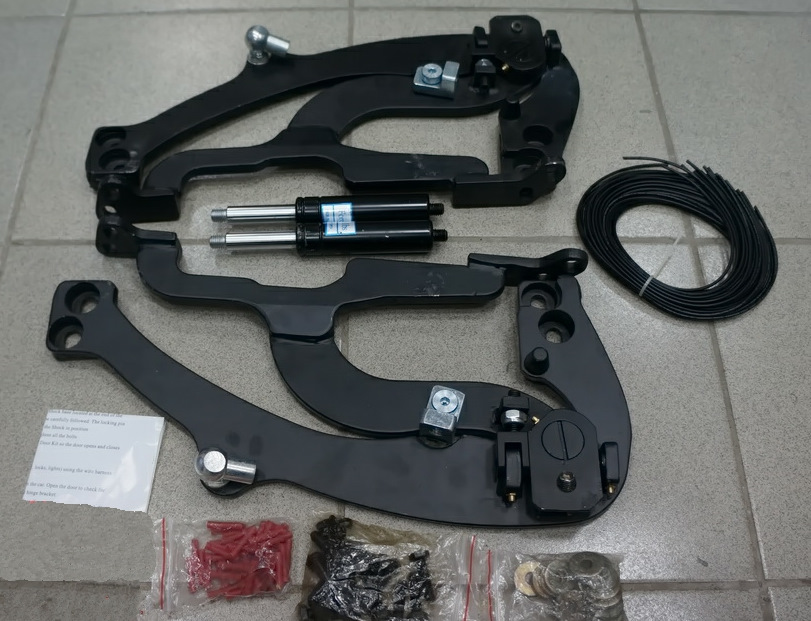

2) остается последний вариант ЛД фирмы ULD пр-во США, но доработанные (от них по факту остался только каркас, и то не весь )))).
Они дают возможность открывать дверь горизонтально (как на родных дверях) и при желании поднимать ее вверх.

Как сделать ламбо двери авто

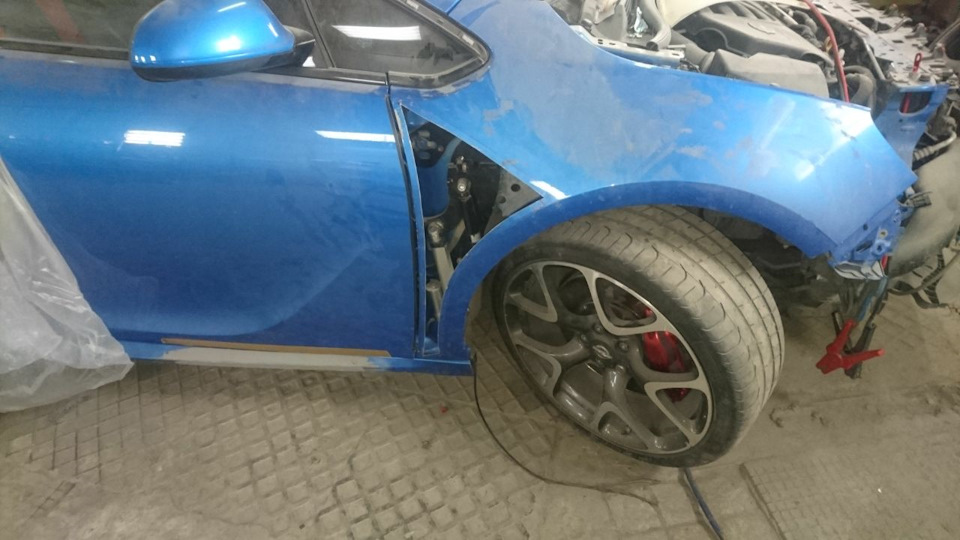

Далее все собрали, пришлось немного подрезать кромку крыла (если не знать, то не заметно).

Как сделать ламбо двери авто

Как сделать ламбо двери авто

Описание есть в БЖ. Для ленивых ТУТ

Как сделать ламбо двери авто

устанавливаем параллельно с основным амортом

Как сделать ламбо двери авто

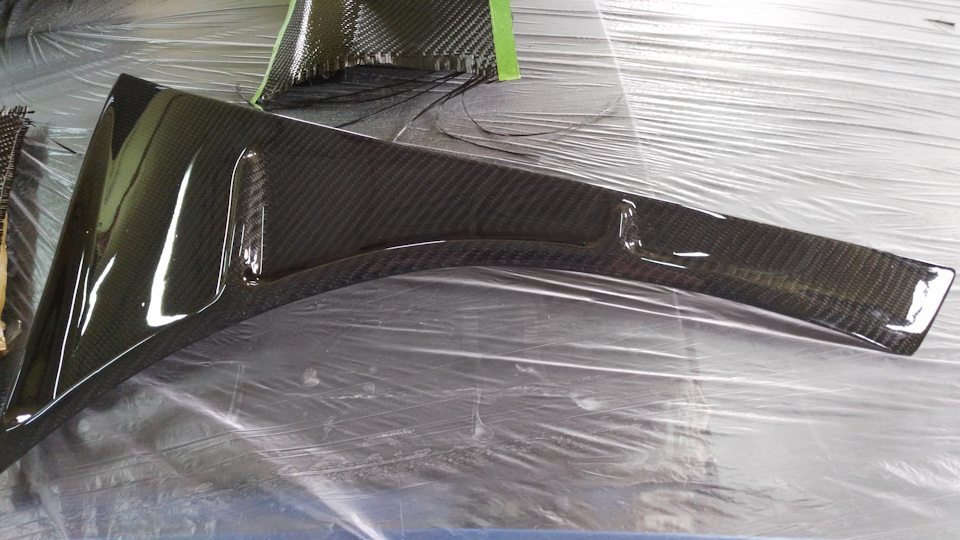

Крыло пилить совсем не обязательно ))))) Это для установки жабер…

Как сделать ламбо двери авто

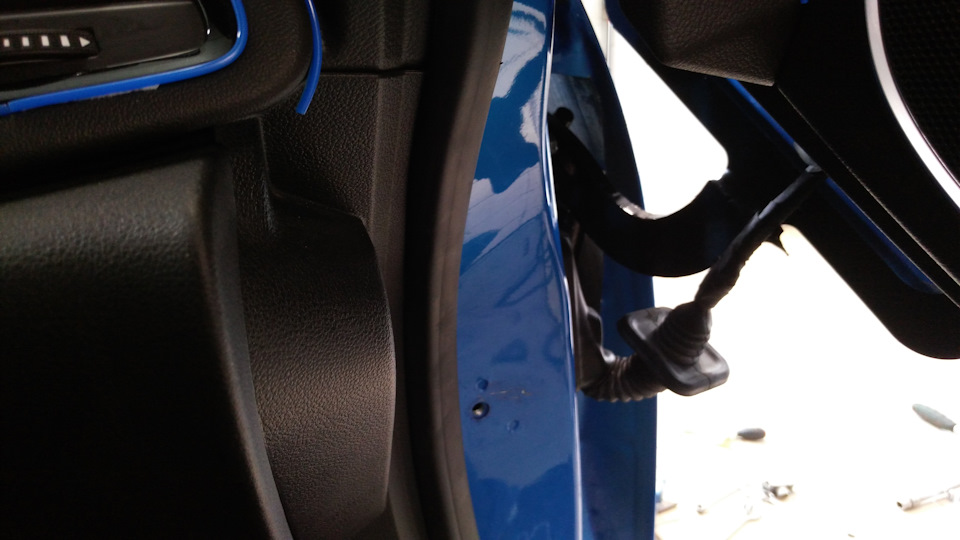

Далее все собираем, настраиваем концевики …

Как сделать ламбо двери авто

Чуть не забыл. Еще нужна кнопка открытия/закрытия в правильном месте! Путем примерок по высоте, расстоянию и удобству нажатия место нашлось быстро.

Как сделать ламбо двери авто

Как сделать ламбо двери авто

Как сделать ламбо двери авто

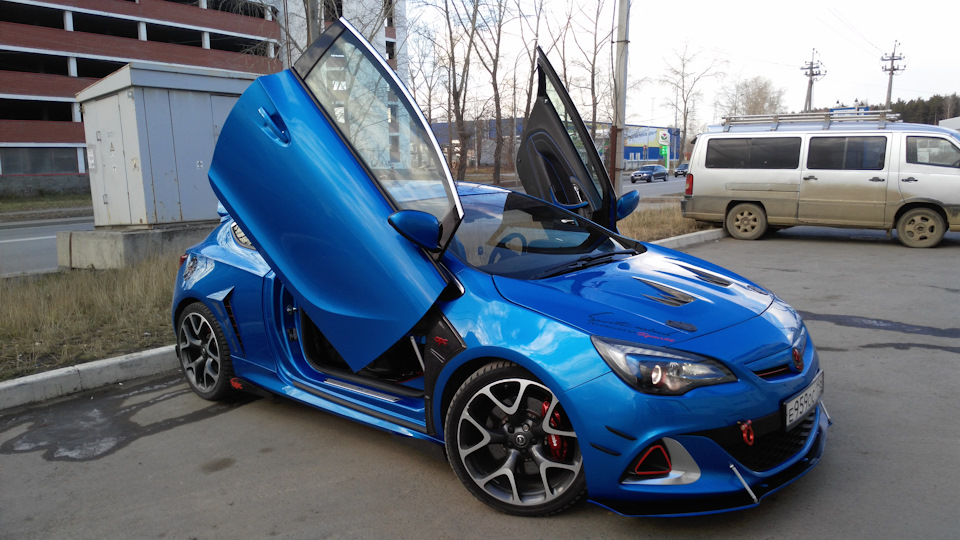

Все отлично работает! Настройки больше не требовалось и дверь не ведет себя, как сумасшедшая на пружине ))))) Открывается и закрывается нажатием кнопки (можно поставить открытие с пульта ДУ, но, по-моему, это лишнее).

Как сделать ламбо двери авто

Итог: ставить ламбо-двери можно! Отсутствие специалистов по установке ведет к огромному количеству негативных отзывов.
Почти все мечтали или задумывались о ламбо дверях. Думаю, что помог многим с выбором. Если остались вопросы — спрашивайте …

Источник

Лада 2108 БАГИРА › Бортжурнал › Строим автоматические ламбо петли! ч.1 проект на бумаге

Как сделать ламбо двери авто

Всем привет!
Спасибо всем кто помогает мне и хочет помочь!

что значит ВЫПУСКАТЬ? в моем понимании это избавить пассажиров от нужды самостоятельно открывать-закрывать дверь, НО бегать каждый раз вокруг машины я не собираюсь!

Суть такова:
1)устанавливаем доработанные петли+ устанавливаем на них линейные актуаторы. это будет отвечать за поднятие и опускание двери.
2) убераем дверные ручки и ставим вместо них СЕНСОРНЫЕ ПЛАСТИНЫ! да именно сенсоры которые а не открытие с брелка!
(ПЛЮСЫ И МИНУСЫ ВЗВЕШАНЫ И 100500 РАЗ ПЕРМУСОЛИНЫ С МИЛЛИОНОМ ЛЮДЕЙ НА ДРАЙВЕ. ГРАНДИОЗНЫЕ «ОБЛОМЫ» И ГЕННИАЛЬНЫЕ «УКОРЫ» ТИПА «ЗИМОЙ ЗАМЕРЗНЕТ; ПОПАДЕШЬ В АВАРИЮ; НА ХОДУ ОТКРОЕТСЯ» И ПРОЧЕЕ НЕ АКТУАЛЬНЫ. ОНИ ПОДНИМАЛИСЬ 1000 РАЗ И НА ВСЕ ЕСТЬ ОТВЕТЫ И ВСЕ ДАВНО ПРОДУМАНО!)
3) придумываем доводчик двери типа присоски или как универсальный доводчик который будет дозакрывать дверь когда она опустится вниз.

что касается механики то тут тоже стоят 2 задачи! как доработать петли что бы они закрывались и открывались без участия человека. подумав я решил что надо либо доработать петли либо место их крепления. это необходимо для того что бы дверь плавно поднималась и опускалась. алгоритм у просто ламбодверей следующий: открыл дверь. потянул на себя и потом вверх. закрывается аналогично. обратил внимание что придется вырезать кусок стоики для помещения в него гусока петли. подумал что если сделать это место ввиде рельсов-направляющих…либо поместить эти рельсы на сами петли. они будут обеспечивать плавное скольжение гусака петли и при закрытии довольно близко будут подводить дверь к закрытию, и тогда можно будет установить универсальный доводчик двери (присоску) тогда схема сенсора будет проще. либо делать что то опять же с петлями… устанавливать соленойд какой то и дополнять схему для этого соленойда.
что сообственно я пока не представляю как реализовать…с доводчиком как то проще реализовать. если у вас есть идея то буду ООООЧЕЕЕЕНЬ рад!

еще буду благодарен если поможете с выбором и покупкой линейного актуатора подешевле. на нашем рынке они стоят от 3 000 и выше. в стране производителе они дешевле (китай) но китайцы не могут нормально адаптировать сайты под нас (перевели максимальная сила втягивания в «сильно себя внутрь»)))))ТРУДНО ПОНЯТЬ ЧТО ОНИ ПОДРАЗУМЕВАЮТ ПОД своими словами)))

вот видео 3д модели петель. там деталь снизу красная.вот ее если доработать и превратить в направляющюю рельсу как думаете?

чертежи у меня есть в бж, но там нет некоторых значений. вот нашел дополненые чертежи www.drive2.ru/l/288230376151978949/

вот мои мысл о создании направляющих рельсов

Источник

Стильные двери на ВАЗ — как самостоятельно установить ламбо петли

Автомобили Волжского автозавода ни когда не были эталонами стиля. Это приводило к тому, что владельцы «Жигулей» очень часто пытались, как-то улучшить или украсить свои машины. В 90-е даже вошло в обиход такое понятие как «колхозный тюнинг». Как не трудно догадаться, данное понятие использовалось в негативном контексте, и те, кто пытался проводить тюнинг, очень старались не попасть под это определение.

Для этого использовались серьёзные технические элементы или детали, которые, стоят достаточно дорого. Но можно сэкономить, изготовив их самостоятельно. Одним из таких элементов является двери гильотинного типа. О том, как сделать такие ламбо петли на ВАЗ и пойдёт речь в материале ниже.

Виды дверей гильотинного типа

Как сделать ламбо двери авто

До сегодняшнего дня разработано несколько типов поднимающихся дверей:

Особенности в установки ламбо дверей на ВАЗ

Тем кто озабочен вопросом, как сделать ламбо двери, прежде всего, нужно начать с поиска ламбо петель. Сегодня готовые ламбо петли для ВАЗ можно приобрести за 10 – 20 000 рублей, причём выполненные достаточно профессионально.

Но если для вас такая цена кажется чрезмерной, то можно их изготовить самостоятельно. И обойдётся вам это не более 5 000 рублей.

Достоинства и недостатки дверей-ножниц

Как сделать ламбо двери авто

Главным достоинством таких дверей является их, просто таки, сумасшедший внешний вид. Автомобиль с такими элементами экстерьера всегда будет привлекать внимание, что, собственно, и стараются добиться те, кто их устанавливает.

Другим важным достоинством является возможность открывать двери в условиях тесных парковок. Другим плюсом является удобство обзора назад, при движении задним ходом, но сегодня в век камер заднего обзора эта проблема решается другим способом.

Недостатки у таких дверей так же присутствуют:

Этапы установки дверей

Для начала вам потребуется изготовить собственно, петли. Для этого вам потребуется опытный токарь, который их изготовит, по предоставленным вами чертежам. Чертежи можно найти в сети интернет.

Как сделать ламбо двери авто

Подготовительный этап

Петли крепятся к кузову тремя способами, или на болтах, или на сварке, или комбинированно. Наиболее надёжным способом является комбинированный. Вы сначала устанавливаете петли на болтах, а после их регулировки обвариваете при помощи сварки.

Такие двери прослужат вам максимально долго. Правда в этом случае вам может потребоваться, или сварщик или сварочный аппарат. Поэтому этот способ не всегда подходит.

После того как вы приняли решения о варианте монтирования петель снимаете передние крылья автомобиля.

Очищаете место монтирования петель под крыльями. Для этой операции вам потребуется болгарка. Если место крепления петель попадает под неровную часть кузова и обшивки, то на это место нужно будет приварить металлическую пластину.

Как сделать ламбо двери авто

Вообще место установки петель под крыльями стоит усиливать в любом случае, так как согласно устройству автомобиля толщина металла в этих местах недостаточная.
При изготовлении самодельных петель вам потребуются амортизаторы для удержания дверей.

Необходимо проверить что бы амортизаторы надежно держали двери в верхнем положении. Иначе нужно будет заменить их более мощные и заново переделать всю конструкцию. Наиболее оптимальными являются амортизаторы пятой двери от автомобиля «Москвич» 2140 или ГАЗ «Баргузин».

В целом порядок предварительных работ при установке ламбо-петель выглядит так:

Установка петель

Как сделать ламбо двери авто

Петли необходимо устанавливать как можно выше, что бы двери закрывались максимально плотно и при этом не задевали частей кузова автомобиля. Главным образом, капота.
Другой важный нюанс, это сохранение жёсткости кузова. Дело в том, что в ходе установки вам придётся разрезать переднюю стойку. После этого вам обязательно нужно усилить это место. Обычно для этого используется швеллер толщиной 3 мм.

Так же достаточно полезным является усиление самих дверей под местом крепления петель. Эту операцию лучше провести для более длительной работы механизма.

После монтажа петель, вам нужно поставить амортизаторы. В ходе их установки нужно обратить внимание на то что бы при открытых дверях штоки амортизаторов были полностью выдвинуты.

На разных моделях ВАЗ, существуют свои особенности крепления петель, не смотря на то что общие принципы одинаковые.

Порядок установки петель:
Как сделать ламбо двери авто

Установка ламбо дверей на различных моделях ВАЗ

Таким образом, чтобы установить ламбо-петли на ВАЗ, вам достаточно информации описанной выше. Однако, процесс монтажа, на различные модели имеет определённые нюансы.

Как сделать ламбо двери авто

ВАЗ 2106-07

Классические модели «Жигулей» являются одними из самых неудобных для установки ламбо-петель. Дело в том, что на классику можно установить только комбинированные петли. Все другие варианты петель не устанавливаются по причине затирания ими крыла автомобиля. Это происходит из-за конструкции кузова «классики».
Например, на ВАЗ 2107 готовых петель вообще не выпускается и вам их придётся изготавливать самостоятельно.

ВАЗ 2112-14

Для этого поколения существуют очень хорошо проработанные комплекты, которые выпускает компания «LSD». Правда, стоит отметить, что продукция этой компании совсем не дешёвая и эти петли вам обойдутся не меньше 30 000 рублей.

Ещё некоторые отличия есть в подготовительных работах. Прежде всего, именно, на этих тольяттинских моделях нет необходимости портить дверную стойку, она не мешает ламбо-петлям.

Второй нюанс находится при подготовке двери. Когда вы готовите дверную раму к монтированию ламбо-петель не срезайте полностью дверные петли. Они будут является усилителем крепления.

ВАЗ 2108-09-099

Как сделать ламбо двери авто

Установка ламбо-дверей на «восьмёрки» и «девятки» является гораздо более простой операцией, чем на «классику». И её проще всего осуществить своими руками.

Во-первых на эти модели вы можете установить разные типы петель. Подойдут все варианты, но более удобными в эксплуатации являются всё же комбинированные. Только при установке комбинированных петель вы сможете использовать штатные замки.

Главной особенностью установки ламбо дверей на ВАЗ 2108 — 09 является их регулировка, в ходе, которой нужно избежать затирания дверями рамки лобового стекла.

Вторым нюансом является то, что для установки ламбо-петель вам нужно будет сделать прорезь не только в стойке но и в боковом ребре крыла. После проделывания этого разреза, место ни каких усилений не требует.

Всё вышеперечисленное относится и к «девятке», единственное, что нужно учесть, так это то что на ВАЗ 2109 можно установить амортизаторы попроще и этим немного сэкономить.

Полезные советы

Установка ламбо дверей не самая простая операция. Однако если вы всё же на неё решились, важное место занимает регулировка дверей. Это в первую очередь касается комбинированное типа петель. У данных петель присутствует система управления, которая отвечает за угол, на который двери будут открываться в стандартном режиме перед тем как их поднять. Эта регулировка осуществляется специальным болтами, откручивая и закручивая которые вы добиваетесь наиболее удобного для вас угла открытия дверей.

Вторым нюансом является изготовление ламбо петель. Эта операция наиболее сложная и для того что бы добиться их нормальной работы и не переделывать всё с самого начала лучше все же приобрести готовые петли. Их вы найдёте в магазинах где продаются тюнинг материалы, или в специализированный интернет-магазинах.

Источник
