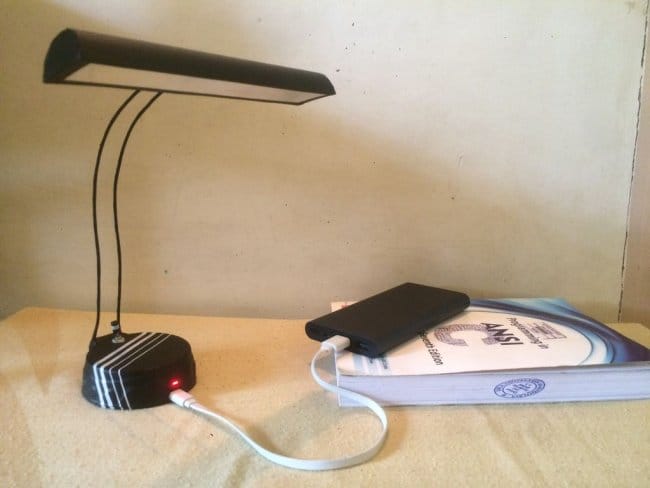

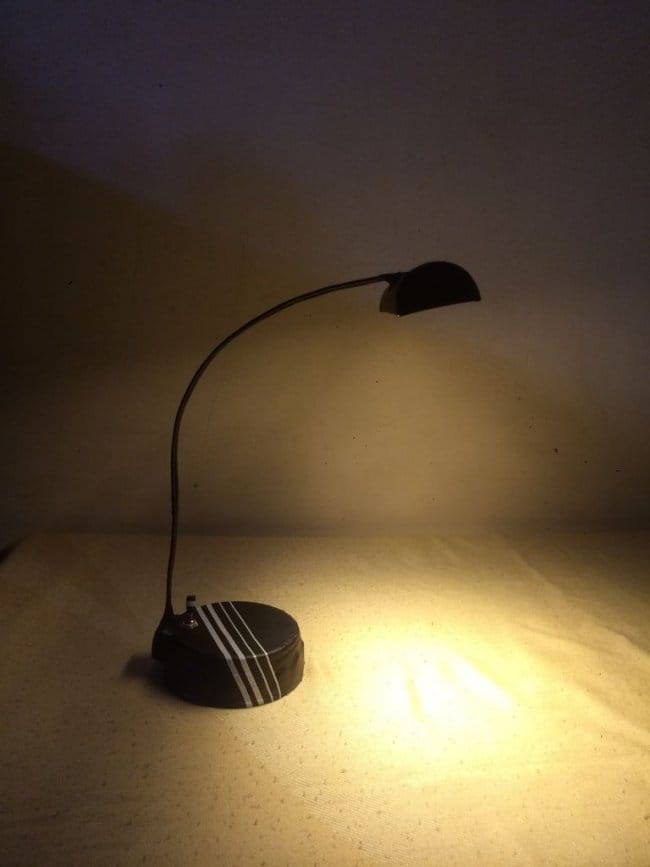

Как сделать лампу на батарейках

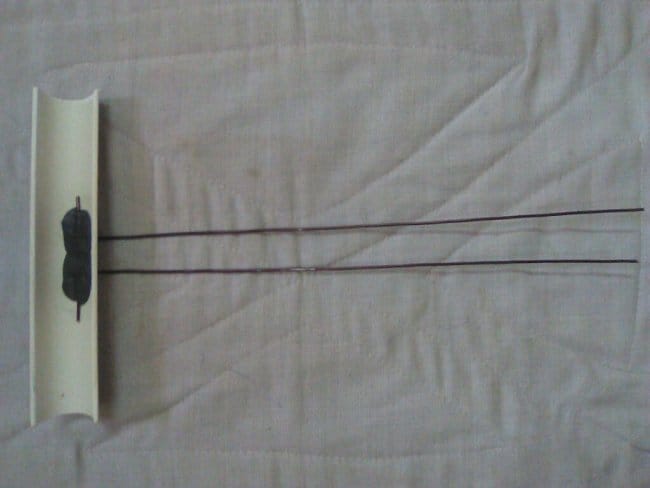

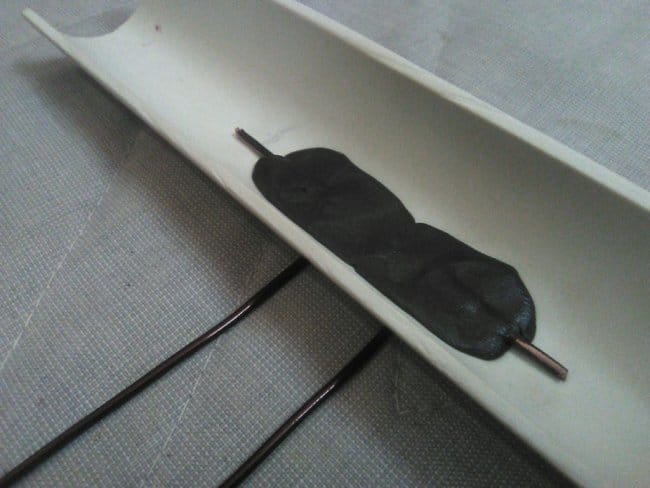

Светодиодный светильник на аккумуляторе
Шаг четвертый: схема
Схема довольна проста. Мастер использует следующие детали:
Батарея. Мастер использовал два 18650 аккумулятора, емкостью 2600 мАч каждый. Общая емкость при параллельном соединении 5200 мАч. Напряжении батареи 3,7 В.

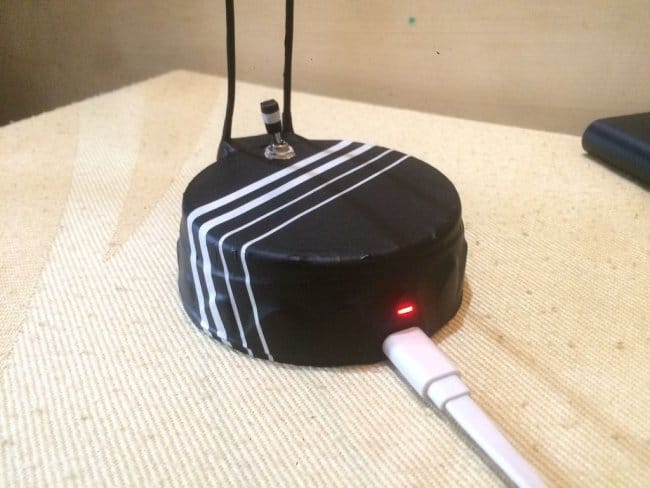

Модуль зарядного устройства. Это литий-ионный модуль зарядного устройства со схемой защиты от перезарядки. Мастер удалил предварительно припаянные светодиодные индикаторы и добавил 5-мм RGB-светодиод.
Повышающий преобразователь. Этот модуль повышает напряжение.
Причиной использования повышающего преобразователя является то, что светодиодная лента работает при напряжении около 12 В, а номинальное напряжение батареи составляет 3,7 В.

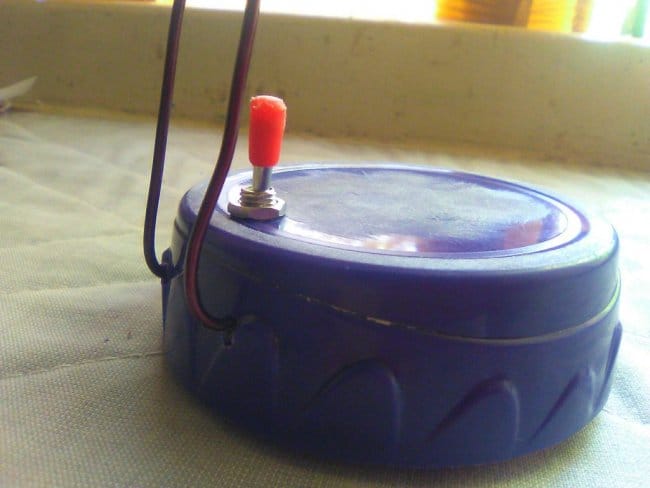

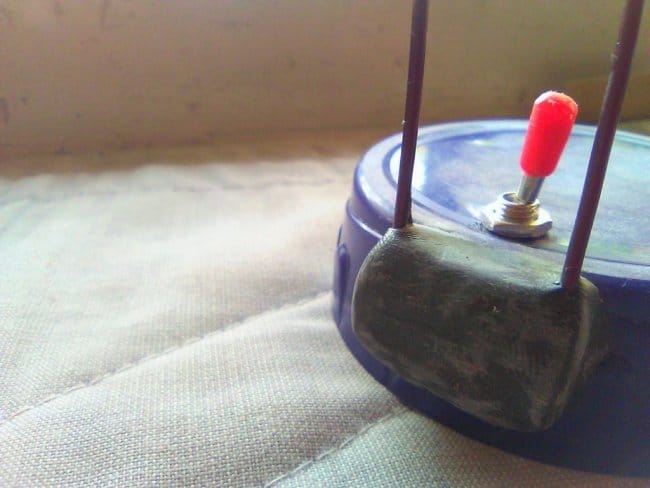

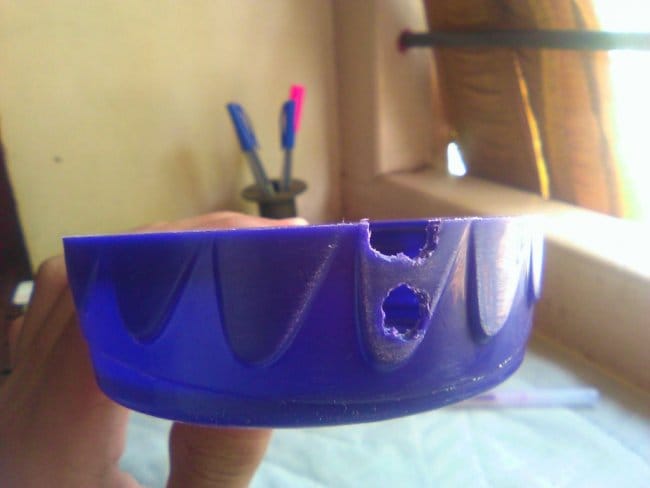

Тумблер. Переключатель используется для включения или выключения лампы.
Светодиодная лента. В проекте используется светодиодную лента длиной 17см. Она имеет мощность 10 Вт и работает при напряжении 12 В. Цвет теплый белый.
Поделки своими руками для автолюбителей
Повышающий преобразователь или как зажечь светодиодную лампу от 2 батареек
Всем привет, в этой статье хочу вам рассказать, как можно сделать, простой, повышающий преобразователь, который может зажечь светодиодную лампу всего от двух пальчиковых батареек.
Для этого надо взять какую-нибудь старую, ненужную зарядку для телефонов, разобрать её и выпаять импульсный, маленький трансформатор.
Этот трансформатор содержит в себе три обмотки, которые нам нужно измерить и узнать их сопротивление.
Вот я измерил и у меня они вышли такого сопротивления, первая обмотка, она же была первичная, получилось у неё сопротивление около 7 Ом.
Вторая обмотка 0.5 ом и третья 0.3 ома. Вот я нарисовал на бумаге схему моего трансформатора.
В зарядном устройстве этот трансформатор служил понижающим трансформатором до требуемого значения, но в нашем случае он будет повышающим трансформатором, значит и первичная, входная обмотка у нас будет выходной.
Другие обмотки этого трансформатора подключаем как нарисовано ниже.
Схема является простым генератором на одном транзисторе.
Транзистор можно взять практически любой биполярный структуры n-p-n, типа кт805, MJE13003, D882 и т.д.
Резистор можно взять с сопротивлением от 47 ом до100 ом, по мощности лучше взять больше 2 ватт.
Ну и теперь осталось лишь всё это спаять, паять я буду навесным монтажом, так как тут всего 3 детали.
После того как спаяли, теперь протестируем наше устройство сперва подключим одну пальчиковую батарейку и померяем напряжение, на выходе.
А на выходе у нас получилось около 70 Вольт.
Но, чтобы подключить светодиодную лампу я припаял на вход три пальчиковые батарейки и подсоединил светодиодную лампочку.
Как видим она загорелась, не очень ярко конечно, но горит.
Ток потребления составил 0,5 ампера.
Вот такой получился простой преобразователь, который может кому-нибудь пригодится для каких-нибудь поделок или самоделок, ведь при подаче от 1,5 до 5 Вольт мы получаем на выходе около 220 вольт.
Светодиодная лампочка с аккумулятором своими руками
Сегодня буду делать автономную светодиодную лампочку которая не будет нуждаться в электричестве. Довольно часто сталкиваюсь с ситуацией где нужно посветить в каком-то тёмном помещении и чтобы при этом руки были свободны, например, летний душ, погреб, кладовка, туалет во дворе на даче в тёмное время суток. Вот и задался задачей сделать светодиодную лампочку с аккумулятором внутри своими руками. При этом такая лампочка очень компактная, даже послужит в роли фонарика, может заряжаться от обычной зарядки от телефона, в верхней части у неё есть неодимовый магнитик, благодаря которому эту лампочку можно прикрепить к любой металлической поверхности и она будет крепко держаться. Включается она с помощью кнопки (от фонарика) на боковой её стороне.
Светодиодная лампочка с аккумулятором своими руками
Что нам понадобится чтобы сделать лампочку с аккумулятором:
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Как сделать автономную светодиодную лампочку с аккумулятором, пошаговая инструкция:
За основу была взята компактная лампочка на 220В 6W, которая свободно умещается в ладони, подобная лампа в таком же компактном корпусе может быть и на 3 Ватта, нам от неё главное получить корпус, какой она мощности уже не важно.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Понадобится металлическая пластина которая будет в роли радиатора для светодиодов, матрица из 6-ти светодиодов, которую я модифицировал, в оригинале светодиоды включены попарно, и эти пары включены последовательно, я разрезал в некоторых местах дорожки дремелем и сделал так что все они теперь включены параллельно.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Также для стабилизации тока питания светодиодов я поставил линейный стабилизатор тока AMC7135, схема соединений со светодиодов я взял из стандартных вариантов разводки, как на этой картинке, в моём случае на 1 Вт:
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Стабилизатор тока хорошо подходит под Li-ion аккумулятор на 3,7 В и в диапазоне напряжений 2,82 – 5,2В он стабильно удерживает 350mA, у меня он давал 370mA. Итого на каждый светодиод из 6-ти идёт по 60mA.
Модифицируем плату контроллера заряда. Чтобы она хорошо разместилась в корпусе и штекер свободно и полностью входил в гнездо, то я дремелем спилил в передней части платы текстолит, убрав также углы.
Светодиодная лампочка с аккумулятором своими руками
Также нужно подобрать резистор, который отвечает за ток заряда аккумулятора, здесь стоял SMD резистор R3 на 1,2 кОм, при этом ток заряда был около 1А. Я отпаял его и последовательно с ним припаял ещё один резистор на 1 кОм, получив 2,2 кОм суммарное сопротивление и ток вышел около 540mA.
Светодиодная лампочка с аккумулятором своими руками
Вместо резистора R5 я поставил диод и порог отсечки по разряду аккумулятора у меня вышел 2,98В, при этом напряжении плата защиты отключает аккумулятор от нагрузки, что позволяет дольше пользоваться светодиодной лампочкой без вреда самому аккумулятору. Падение напряжения на этом диоде составляет 0,734В, перед этим брал диод с падением напряжения около 0,6В и порог отсечки получался 2,85В, но это уже перебор.
Светодиодная лампочка с аккумулятором своими руками
Берём лампочку, разбираем, для этого сначала снимаем матовое светорассеивающее стекло, отрываем светодиодную матрицу, откусываем провода ведущие к цоколю от драйвера светодиодов.
Светодиодная лампочка с аккумулятором своими руками
Примерил аккумулятор 18350, он отлично помещается в цоколе.
Светодиодная лампочка с аккумулятором своими руками
Вместо верхнего контакта-пятачка я вклеил на эпоксидку 10-ти миллиметровый неодимовый магнит, перед этим немного подогнав отверстие в глубину.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Получился на вид как контакт в цоколе обычной лампы на 220В. Держится на любой металлической поверхности отлично.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Припаиваем к аккумулятору провода, делаем отверстие в боковой стенке лампочки. Вливаем термоклей глубоко в цоколь и вклеиваем туда аккумулятор, также заливаем клеем и кнопку.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Также высверлил отверстие над кнопкой для гнезда от платы заряда.
Светодиодная лампочка с аккумулятором своими руками
Нанёс на верхушку аккумулятора термоклей и приклеил к нему плату заряда, затем зафиксировал клеем и USB гнездо заряда.
Светодиодная лампочка с аккумулятором своими руками
Теперь устанавливаем пластину-радиатор, я к стенкам лампочки приклеил на теплопроводящий клей, также на него приклеил светодиодную матрицу к этой пластине для эффективного теплоотвода, так как светодиоды с линейным стабилизатором после длительного использования нагреваются почти до 50 градусов.
Светодиодная лампочка с аккумулятором своими руками
Ну и наконец припаиваем провода к матрице.
Светодиодная лампочка с аккумулятором своими руками
Измерил напряжение которое идёт на светодиоды после драйвера, получилось – 2,746В при напряжении на аккумуляторе – 3,72В. Итого получилось мощность светодиодной лампочки – 1 Вт, светит при этом довольно неплохо.
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Процесс заряда светодиодной лампочки:
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Всё, автономная светодиодная лампочка с аккумулятором сделанная своими руками готова!
Светодиодная лампочка с аккумулятором своими руками
Светодиодная лампочка с аккумулятором своими руками
Это фото в летнем душе, где я примагнитил лампочку к верхнему металлическому профилю.
Светодиодная лампочка с аккумулятором своими руками
Мастер-класс Поделки электрические Моделирование конструирование Карманный фонарик Материал бросовый
Идея взята из книги «Большая энциклопедия поделок», издательство Росмэн-Пресс, 2001г.
Нам понадобится — две пальчиковые батарейки, алюминиевая фольга, лампочка, бумага или картон, баночка из-под питьевого йогурта.
В крышке баночки делаем с помощью ножа отверстие, диаметр которого чуть меньше диаметра цоколя лампочки. Это лучше доверить взрослому!
Комкаем небольшой кусочек бумаги и помещаем его на дно баночки.
Из алюминиевой фольги сворачиваем узкую полоску.
Концы получившейся полоски загибаем следующим образом.
Из бумаги или картона склеиваем трубочку длиной около 10 см. Диаметр трубочки должен быть немного больше, чем диаметр пальчиковых батареек.
Вставляем обе батарейки в бумажную трубочку.
Дополнительно сворачиваем из фольги еще одну небольшую полоску. Прижимаем один конец на краю отверстия в крышке.
Ввинчиваем лампочку в крышку.
Завинчиваем крышку на баночке так, чтобы алюминиевые полоски оказались друг над другом.
Из нескольких слоёв фольги можно сделать отражатель.
Остаётся украсить фонарик. Приятного творчества!
Браво! Вспоминается физика,))))))))))Как я её не любила, но получается такое чудо
Скачала ваш мастер для сына. Большое спасибо.
Успешного и радостного творчества!
СПАСИБО!
Надеюсь, Вы покажете, что получилось?
Это действительно полезная вещь!
Спасибо Вам большое за такой мастер-класс, сделали с сыном, получилось, второй день ходит по улице с фонариком и днем и ночью. Ему очень понравилось. Еще раз спасибо.
Рада, что МК пригодился. Удачи.
супер попробую такой сделать и украшу получится отличный подарок
Интересная идея я всё сделал так но он почемуто не работает.
Дима,ДОЛЖНО РАБОТАТЬ!Возможно не свежие батарейки или Вы их поставили навстречу друг другу.
прикольно! обязательно сделаю.
Это просто класс. но я не могу это сделать
нет лампочки.
Такие лампочки можно купить в магазинах с электротехникой или радиотоварами. Удачи!
Ух ты!
Здравствуйте, а лампочка не перегорит ли от пальчиковых батареек? я просто очень плохо во всем этом разбираюсь. подскажите если не трудно
Так, с лампочками разобрался 🙂 вроде все сделал правильно но фольга почему то не контактирует с нижней батарейкой =( не подскажите как быть?
Никита, обрати, пожалуйста, внимание на фото 5 и 6. Если сделано так, как на фото, то все должно работать. Удачи.
Большое спасибо Вам. Всё получилось, горит фонарик 🙂
СПАСИБО. попробую сделать
Спасибо огромное, сделали с сыном и подарили бабушке, она в восторге.
Здрасьте всем!
Я пытался сделать ваш проект но у меня не получилось я делал всё правильно но никак. Не знаю что делать с нижней частью. Фонарь когда я что-то дёргаю загарется
Можно изготовить самодельную лампу-вспышку из подручных материалов.
Яркость света лампы зависит от емкости конденсатора, разряжающегося на лампу, и может быть весьма сильной (даже ярче ксеноновой лампы).
О том, как сделать такую лампу, читайте на сайте pulslaser
