Как сделать лифт для циркулярки
Подъемный узел для циркулярной пилы (из фанеры)
Материалы и инструменты, которые использовал автор:
Список материалов:
— хорошая фанера;
— ось с подшипниками (на которую устанавливается диск пилы;
— кругляк (для осей);
— резьбовой стержень, гайки, шайбы;
— подшипники;
— деревянный брусок;
— столярный клей;
— саморезы.
Для изготовления самоделки можно использовать и более простые инструменты.
Процесс изготовления самоделки:
Шаг первый. Основной узел
Основным узлом машины можно считать тот, который закреплен шарнирно и на котором находится рабочая ось машины. Для изготовления этого узла понадобится изготовить две одинаковые детали из фанеры, это будут стойки.
В стоках можно увидеть вырез овальной формы, он служит для установки блока, который будет поднимать и опускать основной узел.
Также в деталях нужно просверлить отверстия и установить два подшипника. Места под подшипники укрепляем дополнительными вставками из фанеры. В завершении нарезаем распорки из двух склеенных слоев фанеры и скручиваем всю конструкцию на клею саморезами, не забыв установить рабочую ось.
Шаг второй. Подъемный блок
Изготовим блок, который будет поднимать и опускать всю конструкцию. Для этого нам понадобится деревянный брусок, его нужно обработать на токарном станке. В итоге должен получиться прямоугольник или кубик с двумя осями из дерева. На эти оси устанавливаем подшипники. Для крепления подшипников автор использует шайбы и саморезы.
Помимо этого, через весь блок сверлим отверстие, а также нарезаем шлицы и вклеиваем гайку, в которую будет заворачиваться резьбовой стержень. Дополнительно фиксируем гайку шурупами.
Устанавливаем на свое место резьбовой стержень с гайками и шайбами. Чтобы вал не терся о фанеру, автор установил кусок латунной трубки в качестве втулки. Вот и все, устанавливаем циркулярный диск и проверяем работоспособность самоделки. Автор вращает резьбовой стержень руками и этих усилий вполне хватает, чтобы самоделка работала. Конечно же, в будущем тут будет сделана ручка, а еще лучше подключить к резьбовому стержню небольшой редукторный моторчик, скажем, от автомобильных дворников.
Самоделку останется установить на стол и подключить двигатель. Проект окончен, надеюсь, для вас информация была полезной, и вы нашли интересные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Сделай сам: нестандартный распиловочный стол для циркулярной пилы
Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.
Я строю дом из «оцилиндровки». Т.к. при возведении сруба хочется сэкономить и получить качественный результат, стараюсь большинство работ делать самостоятельно, без привлечения наёмных рабочих. Как-то я начал делать обсадные коробки для окон и двери и понял, что обычная циркулярка по дереву с этой работой не справляется. Нужно что-то более точное и удобное. Поэтому я изготовил стол для дисковой пилы и хотел бы поделиться его конструкцией с пользователями FORUMHOUSE.
Универсальный распиловочный стол для дисковой пилы
Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.
Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.
Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.
Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:
По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: самодельный верстак-монтажный стол и универсальные складные ко́злы.
Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.
Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.
Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.
Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.
По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.
Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.
Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.
На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.
Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.
Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.
В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.
Для этого подкладывались шайбы под крепление направляющих уголков.
Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.
Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:
Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.
Чтобы сохранить позиционирование столешницы относительно подстолья при снятии пильного механизма и тележки, завинтили два штыря, которые попадают в отверстия в столешнице.
Также сделана каретка поперечного реза.
При неподвижной пиле каретка перпендикулярно двигается за счёт вмонтированных в столешницу металлических профилей (П-образный и квадратный), скользящих друг в друге.
При заворачивании воротка каретка фиксируется. Теперь пильный диск циркулярки распиливает упертую в каретку заготовку.
Дополнительно в столешнице сделано углубление для крепления ручного фрезера.
Инструмент крепится при помощи штырей, идущих с ним в комплекте.
Чтобы ручки фрезера не упирались в крепления, их придётся ещё доработать, также инструмент будет подниматься и опускаться «лифтом», сделанным из струбцины по аналогии с подъёмником циркулярной пилы.
Следить за доработкой распиловочного станка можно в теме id215711128: моя история станкостроения.
В видеосюжете пользователь FORUMHOUSE делится опытом работы с инструментом для строительства каркасного дома.
Лифт для циркулярной пилы своими руками
Стол для ручной циркулярной пилы своими руками
Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.
Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).
Циркулярная пила настольная
При выборе циркулярной пилы нужно руководствоваться такими характеристиками:
Стол для циркулярной пилы своими руками, установка, крепление
Для изготовления самого пильного стола нужно будет обзавестись материалами, которые продаются в любом строительном магазине.
Нам понадобится:
Изготовление верстака
Чертежи стола для циркулярной пилы
Есть и другие способы сделать станину для ручной дисковой пилы своими руками. Вот еще два примера.
Стол для ручной циркулярной пилы с механизмом подъема
Для изменения глубины прореза можно дополнительно установить механизм подъема (лифт).
Сам подъемный механизм монтируем с металлического листа, что крепится к раме на станке. Подъем будет происходить вдоль направляющих методом подкручивания болтов.
Один из способов – установка регулировочной штанги гайками фиксации. Вместо штанг, используем шпильки. Рукоятку регулировки делаем из пластины, приваренной к концу шпильки. На расстоянии 4–5 мм от центра делаем дыры под саморезы. На край пластины привариваем стержень, которым будем вращать конструкцию.
Заключение
Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Интерскол, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.
Сделай сам: нестандартный распиловочный стол для циркулярной пилы
Участник портала делится опытом изготовления универсального самодельного станка для распиловки древесины.
Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.
Я строю дом из «оцилиндровки». Т.к. при возведении сруба хочется сэкономить и получить качественный результат, стараюсь большинство работ делать самостоятельно, без привлечения наёмных рабочих. Как-то я начал делать обсадные коробки для окон и двери и понял, что обычная циркулярка по дереву с этой работой не справляется. Нужно что-то более точное и удобное. Поэтому я изготовил стол для дисковой пилы и хотел бы поделиться его конструкцией с пользователями FORUMHOUSE.
Универсальный распиловочный стол для дисковой пилы
Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.
Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.
Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.
Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:
По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: самодельный верстак-монтажный стол и универсальные складные ко́злы.
Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.
Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.
Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.
Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.
По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.
Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.
Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.
На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.
Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.
Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.
В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.
Для этого подкладывались шайбы под крепление направляющих уголков.
Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.
Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:
Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.
Чтобы сохранить позиционирование столешницы относительно подстолья при снятии пильного механизма и тележки, завинтили два штыря, которые попадают в отверстия в столешнице.
Также сделана каретка поперечного реза.
При неподвижной пиле каретка перпендикулярно двигается за счёт вмонтированных в столешницу металлических профилей (П-образный и квадратный), скользящих друг в друге.
При заворачивании воротка каретка фиксируется. Теперь пильный диск циркулярки распиливает упертую в каретку заготовку.
Дополнительно в столешнице сделано углубление для крепления ручного фрезера.
Инструмент крепится при помощи штырей, идущих с ним в комплекте.
Чтобы ручки фрезера не упирались в крепления, их придётся ещё доработать, также инструмент будет подниматься и опускаться «лифтом», сделанным из струбцины по аналогии с подъёмником циркулярной пилы.
Следить за доработкой распиловочного станка можно в теме id215711128: моя история станкостроения.
В видеосюжете пользователь FORUMHOUSE делится опытом работы с инструментом для строительства каркасного дома.
Cтол для ручной циркулярной пилы своими руками
Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.
Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)
Упор для продольного пиления.
Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.
Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.
Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.
Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.
Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.
Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.
UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)
Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола 🙂 )
Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.
Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.
Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).
Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.
Вот так пилится рейка.

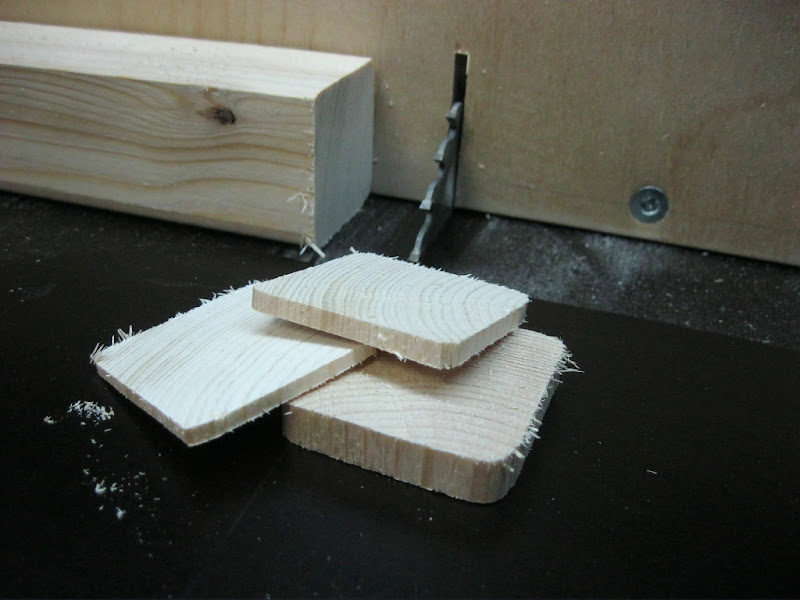

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.
Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.
Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.
Из фанеры склеил кронштейны, которые будут цепляться за край стола.
Упор получился простой и надежный.
Вцепляется в края мертвой хваткой.
У него есть только один недостаток — каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.
И напоследок мелочь.
Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.
Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.
Буду постепенно реализовывать это в будущем, а пока буду работать так.
Делаем стол для циркулярной пилы своими руками — инструкция и монтаж
Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.
Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.
Как выбрать циркулярную пилу?
Если у вас еще нет этого инструмента, и вы планируете его приобрести, при выборе следует учесть следующие характеристики:
Необходимые материалы
При изготовлении стола для циркулярной пилы своими руками вам понадобятся навыки работы с деревом и следующий инструмент:
Размеры стола во многом зависят от длины обрабатываемых материалов – срез получается значительно точнее и ровнее, когда вся заготовка опирается на плоскость стола. Вместе с тем, излишне большой размер стола загромождает рабочее пространство, поэтому необходимо найти золотую середину. Высоту стола лучше выбирать индивидуально, в зависимости от роста.
Технология изготовления стола для циркулярной пилы
Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.
Видео — делаем стол для циркулярной пилы
Циркулярка своими руками
Назначение циркулярной пилы
Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.
Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.
Циркулярка своими руками в действии
Конструкционные особенности циркулярного станка
Циркулярки любого неподвижного типа состоят из основных частей.
При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.
Ручное устройство из угловой шлиф машинки
Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.
Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.
Миниатюрный циркулярный станок настольного типа
Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».
Мини-циркулярка своими руками
Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.
Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.
Стол для циркуляции
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Электромотор для циркулярки
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Циркулярная пила из болгарки или дисковой пилы
При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.
Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.
Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.
Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Настройка циркулярной пилы – пошаговая инструкция с фото
Если циркулярный станок стал хуже работать, возможно, что оборудование просто давно не обслуживалось. Потратьте немного времени на профилактическую чистку и сделайте ряд настроек своими руками. Вы сразу увидите разницу в работе вашей «циркулярки».
Перед началом обслуживания выньте вилку электропитания из розетки и не включайте круглопильный станок до окончания работ.
Прежде всего – очистка от загрязнений
Даже с эффективной системой пылеудаления на деталях станка неизбежно накапливаются опилки и смолянистые отложения. Загрязнения затрудняют работу подвижных механизмов и регулировочных узлов.
Начните обслуживание своими руками циркулярного станка с пильного диска: затупившийся замените, а засмоленный очистите специальным средством или уайт-спиритом.
На фото показан очищенный участок диска, использовавшегося для распила хвойных пород в течение двух месяцев.
Теперь проверьте шпиндельный фланец – его поверхность должна быть ровной и чистой, ведь неравномерная посадка диска приводит к появлению вибрации. Стальные заусенцы снимите напильником, а грязь удалите растворителем.
Совет. Приобретайте пильные диски по размеру шпинделя вашего циркулярного станка, а не пользуйтесь переходными кольцами. Последние изготавливаются из мягких сплавов и часто деформируются при повторной установке.
Используя пылесос со щелевой насадкой, удалите опилки и пыль из корпуса пильного станка. Очищать до блеска все поверхности нет необходимости, уделите больше внимания подвижным элементам: шестерням, шкивам, зубчатым секторам, резьбовым деталям и регулировочным упорам. Затвердевшие отложения удаляйте с помощью смоченной в растворителе металлической щетки, но следите, чтобы жидкость не попала в подшипники.
После тщательной очистки смажьте невязким машинным маслом резьбы, механизмы углового наклона и вертикального подъема. Нанеся несколько капель на детали, прокрутите маховики, чтобы смазка распределилась равномерно.
Совет. На обычное масло быстро налипает пыль и опилки. Проблема решается применением «сухой» антифрикционной смазки, твердеющей на поверхности и не притягивающей загрязнения. Подобным составом, но на силиконовой основе, можно протирать стол циркулярного станка и направляющие брусья.
Настройка циркулярного станка для точной работы
Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.
Проверка ремня и шкивов
Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.
Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.
Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.
Настройка наклона диска
Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.
Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.
Выполнив настройки, проверьте плоскость угольником в нескольких местах.
Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.
Настройте шестигранником через отверстие в столе точное перпендикулярное положение.
Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.
Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.
Проверка упоров пильного стола
Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.
Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.
Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.
Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.
Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.
Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.
Последние проверки
Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.
Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.
