Винтовые сваи своими руками

Изготавливать винтовые сваи своими руками сложно, но – можно. Поэтому возьмем на себя смелость описать данную технологию. И помогут нам в этом советы пользователей FORUMHOUSE.

Расчет свайно-винтового фундамента – это сложная работа, которая требует участия специалистов. Только проектировщик сможет рассчитать общее количество винтовых свай, плотность их расположения на участке, а также толщину. Но если вы хотите построить дом на свайно-винтовом фундаменте, в настоящей статье найдете ответ на вопрос как изготовить самому винтовые сваи, также в ней даны стандартные рекомендации, касающиеся определения их размеров.

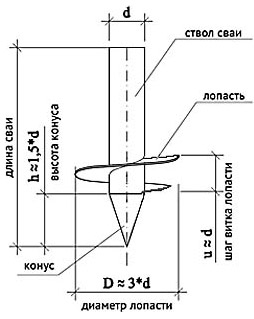

Как сделать винтовую сваю. Конструкция.

Для начала рассмотрим общий вид самоделки и определим ее основные особенности.

Как сделать лопасть винтовой сваи

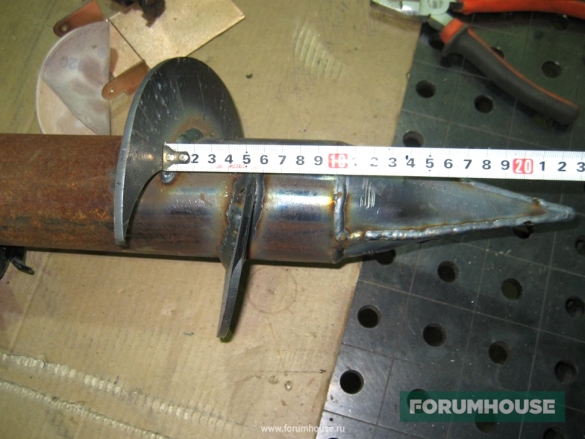

Свая, изготовленная пользователем нашего портала, имеет четырехгранный наконечник и оборудована спиралевидной металлической лопастью. Такие варианты следует изготавливать в соответствии с чертежом, представленным на фото.

Как сделать лопасть винтовой сваи

Рассмотрим процесс изготовления основных элементов, обозначенных на чертеже.

Ствол

Основу (ствол) составляет пустотелая металлическая труба.

Во всех случаях стволы рекомендуется изготавливать из стали прочностью не менее Ст.20 по ГОСТ 8732-74 (для обыкновенных конструкционных сталей). Если же используются более прочные легированные стали, то подойдет ГОСТ 19281 (но в домашних условиях можно ограничиться первым вариантом).

Первое, что необходимо сделать создателю сваи – определить длину ее ствола. Различными «ухищрениями» ему придется выяснять, на какой глубине строительного участка располагается твердый грунт. Наиболее правильным (но дорогостоящим) решением будет обращение в геолого-разведывательную службу. Но среди общительных соседей может отыскаться человек, имеющий обоснованное представление о состоянии подземных пластов.

Длина трубы должна превышать глубину залегания несущего слоя примерно на 300…500 мм (если свая будет выступать от земли выше, это расстояние может быть больше). Люди, умудренные практическим опытом, рекомендуют делать длину свай с запасом, чтобы потом их не пришлось наращивать.

Как сделать лопасть винтовой сваи

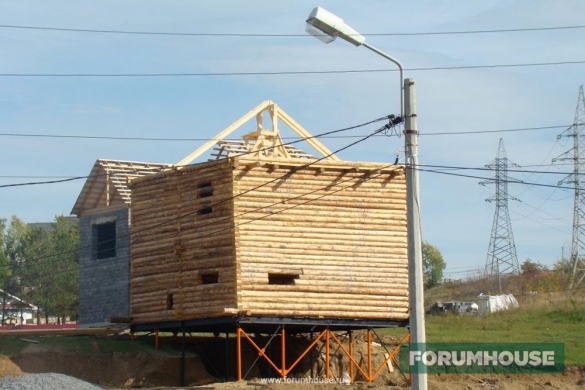

Закрутили 17 штук (дом 9 на 8). Площадка на косогоре. Часть свай подрезал, часть нарастил и заполнил бетоном.

Как сделать лопасть винтовой сваи

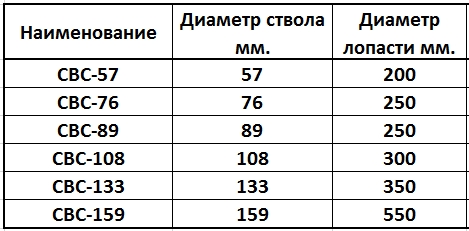

Для того чтобы определить диаметр трубы, можно обратиться к СНиП 2.02.03-85 (с его таблицами и формулами). Но те, кто не знаком на практике с проектированием строительных конструкций, руководствуется менее изощренными расчетами:

Как сделать лопасть винтовой сваи

Чем больше диаметр, тем сложнее делать винт, то есть саму лопасть на разгиб.

Минимальная толщина стенок ствола должна равняться 4 мм. Ее расчет прост – чем толще, тем лучше. Но, подбирая толщину стенки, следует помнить о том, что конус сваи придется гнуть с помощью молотка.

Как сделать лопасть винтовой сваи

Я сам себе делал винтовые сваи, сделать самому реально. Труба – 68х4 мм, винт – диаметром 168 мм, толщина винта – 5 мм, шаг на винте – 50 мм, длина четырехгранного наконечника – 150 мм. Все очень хорошо проварено полуавтоматом.

Сваи винтовые своими руками. Конус

Как видно на чертеже, конус – это острие сваи. Его длина равна от 1,5 до 2 диаметров трубы. Это стандарт, но некоторые делают длину немного больше, чтобы конус был острее, а свая легче заходила в землю.

В домашних условиях конус делается четырехгранным или шестигранным. Для этого на краю ствола вырезаются специальные секторы, которые сгибаются молотком в конус и обвариваются сваркой.

Как сделать лопасть винтовой сваи

Сделал шаблон из плотной бумаги, предварительно поделив окружность трубы на равные части. Затем разметил трубу маркером и сделал спилы болгаркой. Получилась так называемая корона. Толщина трубы позволяет легко гнуть её молотком. Поначалу выходило весьма коряво, но сваркой все дефекты удалось устранить, и острие получилось совершенно герметичным, что позволило сразу же после закрутки заполнить трубу бетоном.

Вот как это выглядит на фото:

Как сделать лопасть винтовой сваи

Как сделать лопасть винтовой сваи

Винтовая свая своими руками, изготовление.

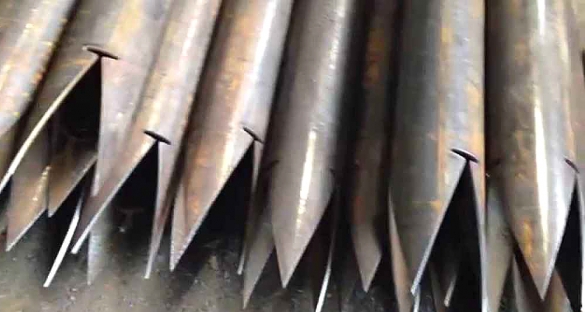

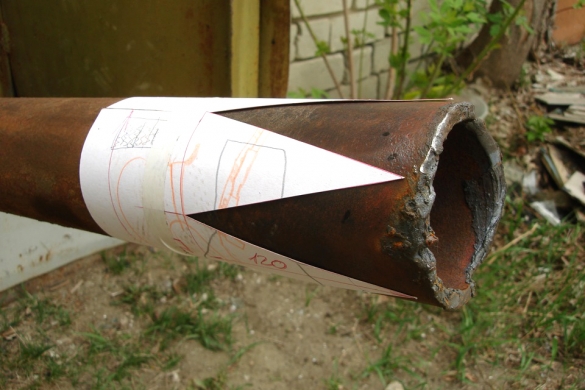

Как видим, разметка ствола осуществлялась по бумажному лекалу. Произвести его довольно просто. Для этого диаметр окружности трубы необходимо разделить на количество секторов. Найденная величина – это и есть расстояние между верхними точками соседних секторов. Данные легко перенести на бумажный чертеж и получить готовый шаблон. Дальнейшие действия состоят в вырезании «короны», в загибе лепестков и в сварке полученных сочленений.

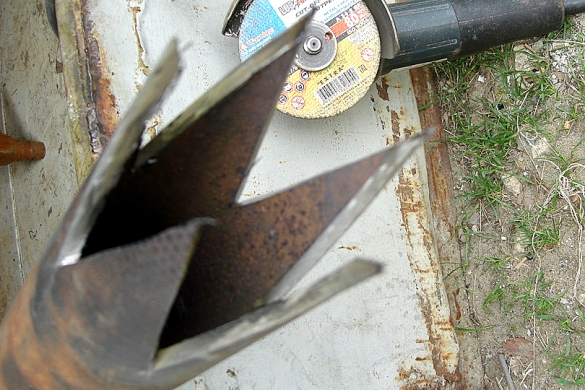

Перед тем как гнуть лепестки конуса, в основании короны следует сделать небольшие прорези. Тогда формировать наконечник будет легче.

Как сделать лопасть винтовой сваи

Конструкция винтовых свай. Лопасть

Лопасть – основная рабочая деталь. Изготавливать ее следует из листовой стали толщиной 5 мм. Так предпочитают делать многие. Кому-то удается сделать лопасть толщиной 6 мм, но правильно согнуть такую деталь намного сложнее. Материал лопасти – углеродистая сталь обыкновенного качества (ГОСТ 380-71). Оптимально использовать марку ст.3 (она используется даже в промышленном производстве свай).

Как сделать лопасть винтовой сваи

Теперь пора поговорить о форме лопасти. Создание ее геометрии – наиболее ответственный этап работ. И если допустить ошибку, то свая попросту не будет вкручиваться в грунт.

Для начала определимся с внутренним и внешним диаметром заготовки для лопасти. Внешний диаметр лопасти (ширина сваи) имеет прямую зависимость от диаметра ствола сваи. Взгляните в таблицу.

Как сделать лопасть винтовой сваи

Внутренний диаметр лопасти соответствует диаметру трубы. Только вот размеры заготовки (с учетом того, что она будет гнуться, образуя шаг винта) немного отличаются от уже известного нам диаметра. Простое решение для определения размеров заготовки предлагает нам пользователь портала FORUMHOUSE.

Как сделать лопасть винтовой сваи

Берете трубу и отмеряете на ней шаг винта. После этого замеряете на трубе длину витка, делите на Пи и получаете внутренний диаметр заготовки. Ширину лопасти прибавляете к внутреннему радиусу заготовки и получаете внешний радиус заготовки.

Теперь немного о том, как определить шаг винта. Обычно шаг винта равен 0,2…0,4 от внешнего диаметра лопасти. Если шаг винта будет меньше, то небольшие твердые включения, находящиеся в грунте, будут застревать между лопастями, мешая продвижению сваи. Если этот показатель будет больше, то придется прилагать больше усилий для ввинчивания в грунт.

Какой конкретно использовать шаг – это зависит от того, в какой грунт предстоит ввинчивать сваи. Проще ориентироваться на характеристики грунта: чем тверже грунт на вашем участке, тем меньше следует делать шаг винта. На песчаном грунте (преобладающем на востоке от Москвы) шаг делаем максимальным.

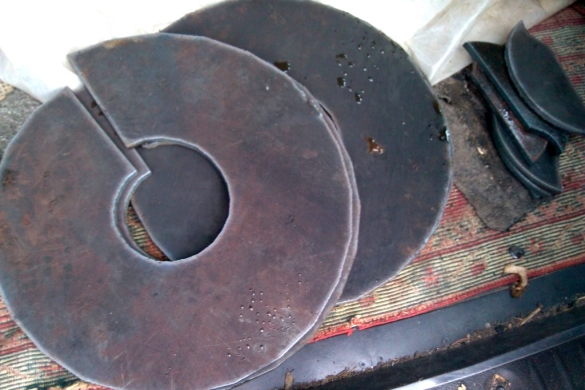

После того как все размеры будут определены, можно приступать к разметке стального листа и к вырезанию заготовки. Для вырезания контура заготовки нам понадобится плазменная резка достаточной мощности, и о том, чтобы она была в наличии, следует позаботиться заранее.

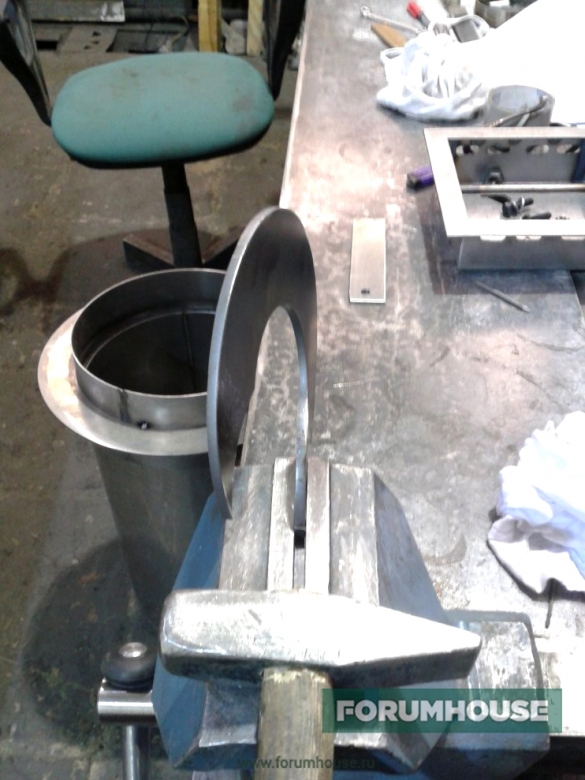

На следующем этапе вырезанная заготовка сгибается в соответствии с выбранным шагом винта. В домашних условиях это можно сделать с помощью обыкновенных тисков и подручных средств.

Как сделать лопасть винтовой сваи

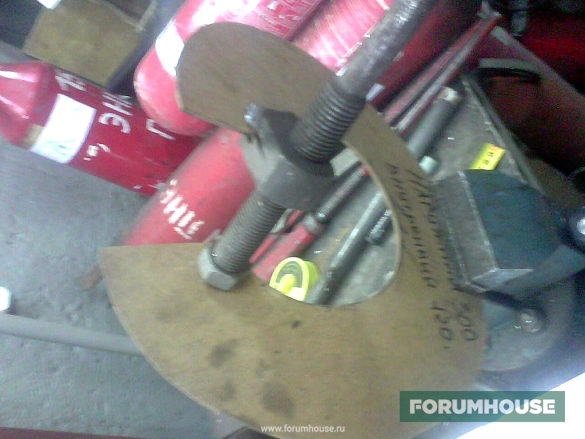

Пользователь FORUMHOUSE БСергейМ предлагает свой вариант приспособления для разгиба лопасти.

Как сделать лопасть винтовой сваи

Сваи винтовые: изготовление.

Обратите внимание, что загиб на режущем крае лопасти получается совсем небольшим. Так делается всегда. Достаточно такого загиба, чтобы свая, подобно саморезу, заходила в землю.

Как сделать лопасть винтовой сваи

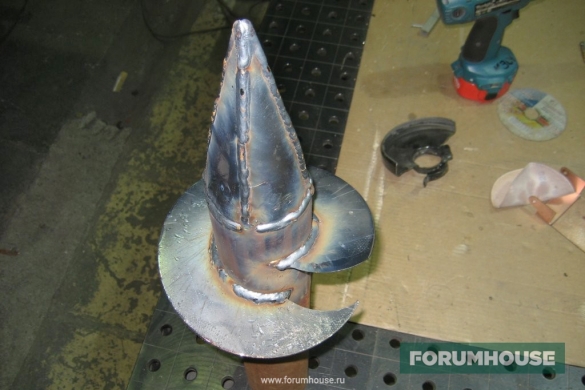

На следующем этапе готовая деталь приваривается к стволу сваи. Шов прокладывается сверху и снизу лопасти. Лопасть должна быть приварена перпендикулярно. В противном случае свая во время ввинчивания будет взрыхлять грунт, разрушая и ослабляя его структуру. А на ослабленном грунте свая не сможет справляться с возложенными на нее нагрузками.

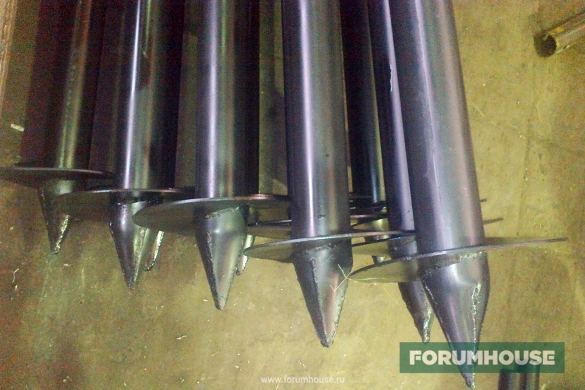

После выполнения всех вышеперечисленных операций работы над созданием нижней части сваи можно считать оконченными.

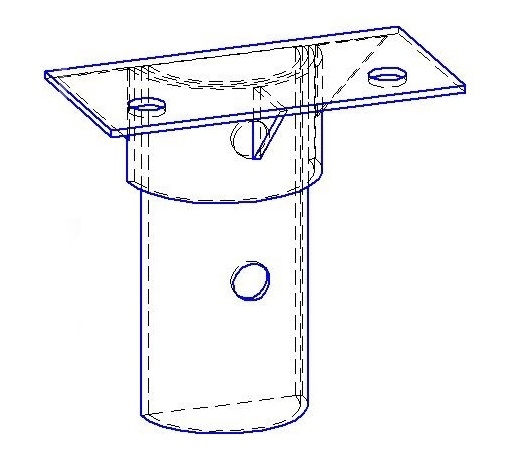

Верхняя часть. Делаем оголовок на сваю своими руками

В верхней части сваи следует сделать два отверстия, которые помогут самостоятельно ввинтить готовое изделие в землю. Их можно просто прорезать сваркой.

В верхней части сваи следует сделать два отверстия, которые помогут самостоятельно ввинтить готовое изделие в землю. Их можно просто прорезать сваркой.

Как сделать лопасть винтовой сваи

Оголовки на сваи также можно изготовить самостоятельно. Для этого достаточно иметь под рукой подходящие материалы и сварочный аппарат.

Как сделать лопасть винтовой сваи

Можно воспользоваться опытом пользователя FORUMHOUSE.

Как сделать лопасть винтовой сваи

Сверху сделал оголовки (120 на 120) из десятки. С четырёх сторон сделал косынки и приварил детали на все выровненные сваи. После этого весь периметр обвязал 24 двутавром и всё обварил.

Когда свая будет ввинчена, а установка оголовка еще не будет выполнена, внутреннюю полость изделия можно заполнить бетоном. Это придаст прочность всему свайному фундаменту.

Защита от коррозии

Проблема защиты самоделок от коррозии в домашних условиях не имеет однозначного решения. Но пара вариантов все же существует:

Если эти материалы в два слоя нанести на поверхность сваи, то защитный слой сохраняется даже после завинчивания изделия в грунт. Только перед нанесением лакокрасочных материалов сваю следует тщательно очистить от ржавчины и обезжирить.

А вот какой нестандартный выход из положения предлагает пользователь нашего портала.

Как сделать лопасть винтовой сваи

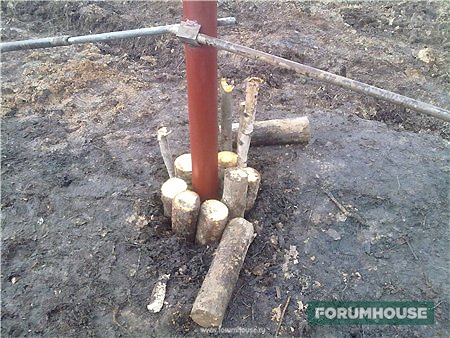

Я после закрутки обкапывал сваю на полметра, подкрашивал битумной краской и оборачивал рубероидом.

Как сделать лопасть винтовой сваи

Обсудить многочисленные нюансы изготовления винтовых свай своими руками вы можете в специальном разделе FORUMHOUSE. Найти много полезной информации, касающейся регламентов по строительству фундаментов, можно в разделе «Полезные ссылки по фундаментам». «Нюансы выбора фундамента» – это статья для тех, кто еще не определился с типом будущего основания. Также на нашем портале вы найдете небольшое видео, рассказывающее об особенностях свайного фундамента.

Источник

Как сделать винтовые сваи своими руками

Технология строительства свайно – винтового фундамента настолько проста, что многие домовладельцы смело берутся за его возведение без помощи профессиональных строителей.

А некоторые идут дальше: они осваивают процесс изготовления винтовых свай для фундамента своими руками.

Такое решение вполне оправдано при строительстве легких построек, но для возведения жилого дома лучше все-таки приобрести сваи заводского изготовления.

Конструкция винтовой сваи

Как сделать лопасть винтовой сваиЧтобы сделать достаточно качественную винтовую сваю для фундамента своими руками, следует изучить ее конструкцию.

Винтовая свая состоит из нескольких элементов:

Оголовок делается в том случае, если надземная часть строения будет строиться из дерева. Для придания прочности он усиливается ребрами жесткости. По углам оголовка просверлены 4 отверстия диаметром 25 мм.

С чего начать

Как сделать лопасть винтовой сваиПервое, что надо сделать до начала изготовления винтовых свай своими руками – чертеж. Пусть это будет самый простейший эскиз, но на нем вы сможете проставить основные размеры изделия, и вам будет проще подсчитывать необходимое количество материалов и размечать заготовки элементов опоры.

На чертеже укажите:

Если вы готовите сваи под деревянную постройку – предусмотрите оголовок и ребра жесткости.

На этом этапе работ есть одна загвоздка – определение длины сваи. Любыми путями вам придется выяснять, на какой глубине в зоне строительства залегает плотный грунт.

Самый правильный, но и дорогой способ узнать этот параметр – заказать геологические исследования. На основании их результатов делается расчет винтовых свай для фундамента.

Но, поскольку на самодельных сваях серьезные постройки не возводятся, такие затраты признать целесообразными трудно.

Большинство домовладельцев обращаются за информацией к опытным практикам: всегда среди соседей найдется человек, имеющий представление о составе грунтов в данном населенном пункте.

Длина сваи должна быть на 300-500 мм длиннее глубины залегания несущего слоя: на такую величину она будет выступать над уровнем земли.

Определившись с размерами, можете приступать к производству винтовых свай своими руками: чертеж держите под рукой – он вам понадобится и для разметки деталей, и для сборки изделия.

Как сделать лопасть винтовой сваи

Изготовление лопасти

Для изготовления лопасти винтовой сваи вам потребуется:

Порядок выполнения работ

Как сделать лопасть винтовой сваиПоскольку для устройства фундамента потребуется немало свай, размечать каждую заготовку при помощи циркуля нецелесообразно.

Лучше потратить некоторое время на изготовление шаблонов, зато скорость разметки будущих лопастей с их помощью будет гораздо выше.

Вам потребуется всего два шаблона:

На шаблоны желательно нанести центральные оси: так их проще ориентировать на стальной полосе во время разметки.

После изготовления шаблонов можно приступать к дальнейшим операциям.

Раскрой полосы

Как сделать лопасть винтовой сваиПравильный раскрой стальной полосы позволяет уменьшить количество отходов.

Поэтому длина и ширина ее должны быть кратными наружному диаметру заготовки лопасти:

Чтобы все лопасти получились одинаковыми, следует полосу расчертить: провести горизонтальную ось по ее длине и вертикальные – с шагом, равным диаметру лопасти. Первая вертикаль размечается от короткой стороны полосы на расстоянии, равном половине диаметра заготовки.

При помощи шаблонов размечаются круги. Делать это можно в любом порядке: сначала малые (внутренние), затем большие (наружные) либо наоборот.

Но если вы решили оси на полосу не наносить, разметку надо начинать с наружного контура заготовки.

Изготовление винтовой спирали

Как сделать лопасть винтовой сваиПри помощи плазмореза последовательно вырезаются заготовки. Сначала выполняется рез по вертикальной оси – до внутреннего круга, затем – по внутренней разметке, и только после этого вырезается наружный контур лопасти.

Полученные кольца по одному закрепляют в тисках вертикальным разрезом вверх и при помощи рычага разводят их торцы: сначала отгибается один торец, затем заготовку освобождают из тисков, переворачивают, закрепляют – и отгибают второй торец.

Расстояние между ними должно быть 130-140 мм (если диаметр лопасти равен 200 мм). Причем нижний конец лопасти (который закручивается в грунт) отгибается на меньший угол, чем верхний.

При изготовлении винтовых свай своими руками это самый сложный момент, так как неправильно подобранный угол не даст вкрутить винт в грунт.

Изготовление конуса-наконечника

На заводах наконечники изготавливаются методом литья. Винтовые сваи для фундамента своими руками делаются «на коленке», поэтому конус проще всего оформить из тела ствола.

Изготовление шаблона

Как сделать лопасть винтовой сваиНачинаем опять с изготовления шаблона. Он представляет собой треугольник, вырезанный из тонколистового металла или из любого другого мягкого материала (плотного картона, пластика и пр.).

Высоту шаблона принимаем равным двум диаметрам трубы.

Чтобы определить размер его основания, надо выполнить несложные расчеты:

Это и будет длина основания треугольника — шаблона.

Оформление конуса

Как сделать лопасть винтовой сваиПри помощи шаблона разметьте 4 сектора и вырежьте их из тела трубы при помощи болгарки.

Оставшиеся на трубе треугольники аккуратно подбейте кувалдой в направлении центра поперечного сечения до полного их смыкания. Проварите линии стыков сплошным швом.

Сварной шов должен быть качественным. Количество секторов можно увеличивать.

Сборка винтовой сваи

Как сделать лопасть винтовой сваиПри сборке сваи для фундамента своими руками особое внимание обратите на следующее:

При установке лопасти на конус между их поверхностями не должно быть зазоров. Если таковые имеются, подкорректируйте угол подъема спирали.

Расстояние от нижнего угла спирали до вершины конуса – 50 мм.

Добившись плотного примыкания этих элементов, проварите стык сплошным швом. Прерывистый здесь не годится, так как в процессе закручивания винт испытывает большие нагрузки.

После этого остается только приварить оголовок ребра жесткости. Последние представляют собой прямоугольные треугольники с катетом 50 мм. Катеты ребер привариваются к нижней плоскости оголовка и поверхности трубы.

Теперь вы знаете, как своими руками сделать винтовую сваю. Чем тщательнее вы выполните каждую операцию, тем надежнее будет фундамент вашей постройки.
