Как сделать лопасти для бетономешалки
Самодельные бетономешалки и просеиватели для песка и щебня: конструктив + видео
Рынок строительных инструментов предлагает большой выбор бетономешалок на любой вкус и кошелёк. От самых простых — для замешивания небольших объёмов кладочных и штукатурных растворов, до мощных бетоносмесителей принудительного действия, в которых готовят жесткие бетонные смеси. Несмотря на это, многие самостройщики предпочитают не покупать бетомешалку в магазине, а сделать её своими руками из хлама, завалявшегося в сарае. Как собрать такую самоделку, и стоит ли заморачиваться с её изготовлением? Ответы в статье.
Содержание:
Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки
При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе б\у ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

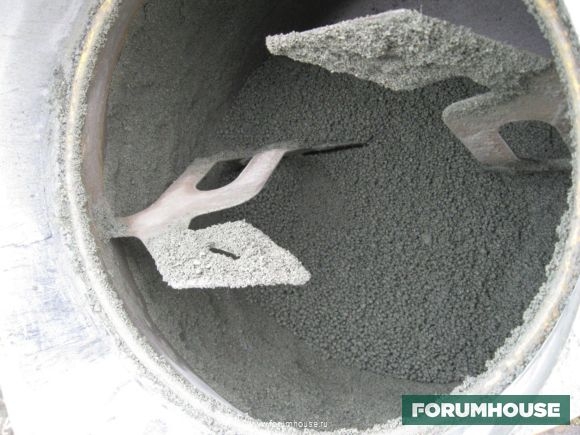

В бетономешалку помещается:

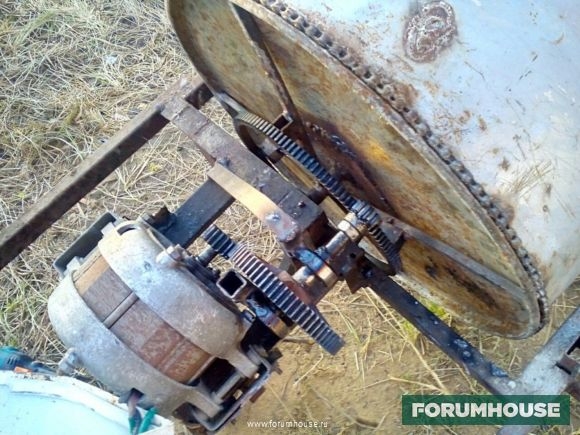

Привод бетономешалки крупным планом.
Привод защищает чехол из жести.
Вторую бетономешалку, сделанную из того, что было под рукой, изготовил АфанасьевичRUS.
Предлагаем вам посмотреть видео, где показана работа этой бетономешалки.
Как из бетономешалки сделать дешевый просеиватель для песка и щебня
Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

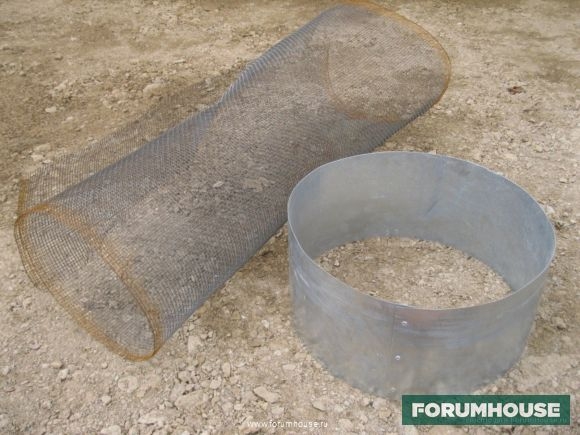

Расскажем, как изготовить это нужное в хозяйстве приспособление:

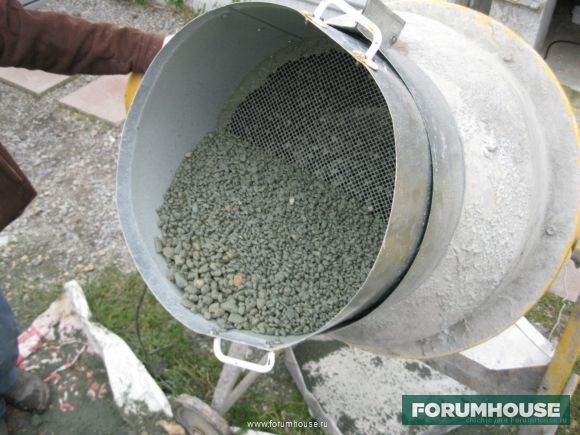

Сито вставляете в бетономешалку сеткой вниз.
Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!
В «груше» остаётся просеянный песок и каменная пыль.
Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

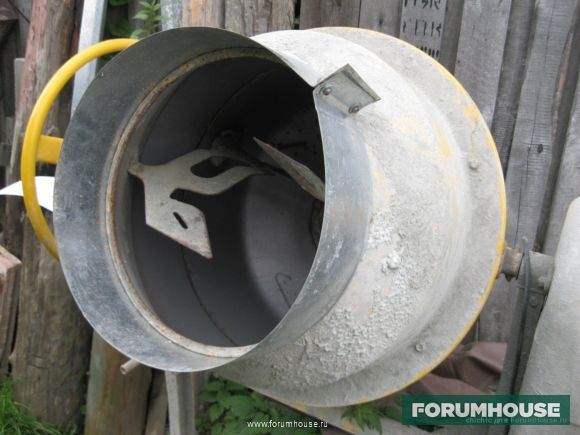

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.
Инструменты для изготовления самодельной бетономешалки
Вам потребуется стандартный набор любого самодельщика:
Выгодно ли делать бетономешалку своими руками
Практика показывает, что самоделка рентабельна, если в хозяйстве завалялись «ненужные» электродвигатели, шкивы, цепи, шестерёнки, металл и т.д. Б/у бочка на 200 литров стоит копейки, но у неё придётся усиливать днище, а верх бочки заужать на конус. «Груша» из бочки, из-за тонких стенок, уступает по прочности и долговечности качественной заводской, сделанной из толстого металла. Не забудьте прибавить к стоимости бетономешалки время, потраченное на её изготовление и, если нет, затраты на покупку необходимых материалов и инструментов. Поэтому сначала изучите строительный рынок и предложения частников.
Хотите купить бетономешалку, но не знаете какую взять, чтобы она прослужила долго и не сломалась? Ответ в теме Выбор бетономешалки, где собран практический опыт реальных пользователей и консультируют производители бетоносмесителей.
В видео Бетон и бетонные смеси рассказывается, где лучше приобретать бетон, и какие ингредиенты и добавки нужны для его самостоятельного изготовления.
Бетономешалка своими руками
Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.
Четыре принципа смешивания бетона
По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.
Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.
Чертеж бетономешалки горизонтальной
Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:
Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.
Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:
Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.
Редуктор бетономешалки фото
В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.
Бетономешалка из молочного бидона (фляги)
Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.
Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.
Большая бочка
Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.
Самодельная бетономешалка из бочки изготавливается следующим образом:
Как делают основание для бетономешалки профессионалы?
Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.
Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.
При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.
Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.
Как сделать бетономешалку своими руками видео
Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:
С какой скоростью мешать бетон?
Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.
Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.
Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.
Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.
Чертежи бетономешалки видео
Четыре распространенные ошибки при изготовлении бетономешалки
При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:
Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.
Самодельная бетономешалка своими руками: сборка основания, расчет груши
Кто хоть раз сталкивался со строительством, начинающимся с нуля, т.е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.
Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.
Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.
Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.
Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.
Расчет груши бетономешалки на объем 0,25 куба
Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200×427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм
Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.
Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.
Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.
Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.
Самодельная бетономешалка
Как и многих дачников, бетономешалка своими руками была сделана нашим пользователем belor44 не ради забавы. Летом предстояло заливать фундамент для дома. Ближайший растворо-бетонный узел, где можно было бы приобрести качественную строительную смесь, находился в 80-ти км от дачи. Стоимость бетона с доставкой была впечатляющей. Еще один вариант – нанять «Таджикстрой» – тоже быстро отпал: у этих рабочих постоянные проблемы с инструментом.
Содержание:
Как сделать грушу;
Как сделать станину;
Как сделать редуктор.
Как правильно загружать компоненты для растовра.
Как выбрать объем груши
40 кубометров бетона – немалый объем для ручного труда в одиночку. Да и зачем, когда с этой задачей справится нехитрое устройство! Так постепенно созревала идея вымешивать бетон самому, с помощью бетономешалки. Но и тут оказалось не все просто: устройства, представленные в торговых точках, оставляли желать лучшего.
Вывод напрашивался сам собой: небольшая самодельная бетономешалка своими руками. В поисковиках форумчанин нашел все, что нужно было знать: конструкцию, размеры, чертежи, расчеты и др. Для простой самодельной бетономешалки оптимальным показался объем в 0,25 кубометров. Весь необходимый «черновой» б/у материал belor44 нашел на пунктах приема металла и разборках автомобилей.
На FORUMHOUSE вы найдете чертежи бетономешалки, которые помогут вам определиться с объемом.
Как сделать грушу

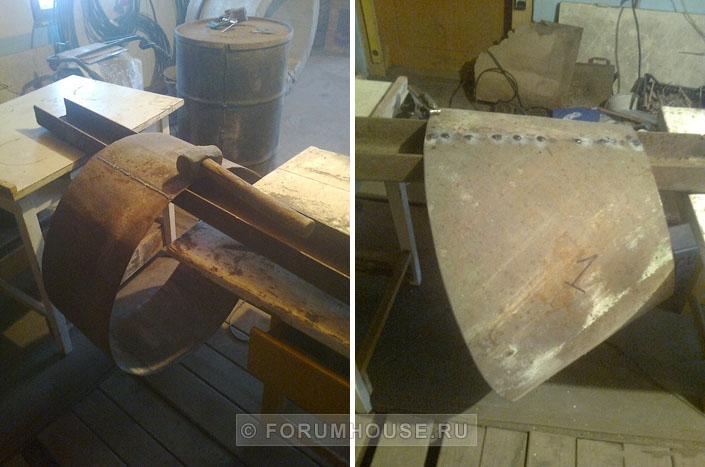

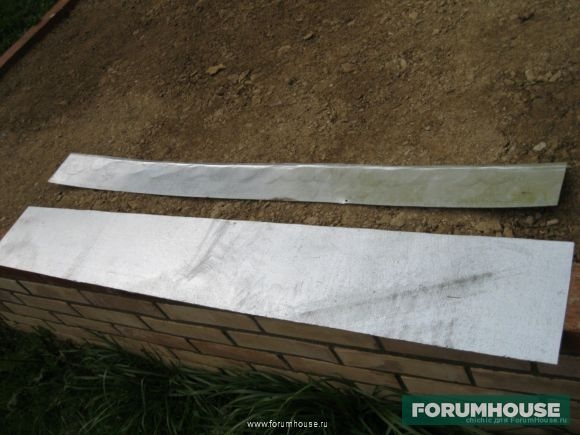

Кувалда – в правой руке, левая держит детали, вырезанные из металла толщиной 2,5 мм. Можно начинать! Все элементы будущей груши форумчанин довел до нужной формы на швеллере.
Низ устройства вырезал из металлического листа толщиной 5 мм.
Грушу самодельной бетономешалки можно сделать из металлической бочки!
Одной из сложных операций для belor44 оказалось совместить все детали груши. Вначале он связал середину и дно. В этом снова помогли лучшие помощники русского мастера – бревно и кувалда.
Кувалдой нужно было работать сильно, но аккуратно. У форумчанина так не выходило: от удара вылетало дно. После нескольких безуспешных попыток он сделал своеобразный ограничитель на средней части груши: края слегка, на 5 мм, порезал и загнул внутрь. Верхнюю часть он вставил в середину и «выковыривал» с помощью гвоздодера и полена.
Опыт, который пришел уже после – не следовало все делать так плотно. Надо было «прослабить» верх, ограничив его выход так же, как он это делал с дном.
Какие ошибки можно допустить
Перед установкой верхней части (пока вес конструкции не стал непосильным) belor44 устроил груше посадочное место. Форумчанин считает, что это его основной просчет. Прежде всего, он разорвал конструкцию. Вторая ошибка – он варил сталь с чугуном. Очень уж очень хотелось мастеру получить максимально разбираемый механизм! Ведь предполагались немалые нагрузки, и, значит, ремонт. Однако в данном случае, считает форумчанин, вместо тормозного диска имело смысл вырезать надежный круг из стали, это улучшило бы качество изделия.
Как сделать станину
Наконец, belor44 взялся за станину, на которой все уже собранное будет держаться. Обзавестись бесплатными подшипниками у форумчанина не было возможности, поэтому механизм опрокидывания он решил сделать просто: труба внутри трубы. Бетономешалка своими руками делалась не на продажу, поэтому такой вариант– достаточно неплохое решение.
Главное при конструировании рамы – это выбрать центр тяжести. Иначе устройство будет опрокидываться. Выгрузка бетона должна проходить без особых усилий. Если в процессе эксплуатации вы будете перевозить бетономешалку по участку, поставьте раму на колеса!
Основание у форумчанина вышло мощным и тяжелым: не очень хорошо, но belor44 решил, что это лучше, чем вихляющие при работе устройства сомнительных производителей. Да и помощничек, на случай перестановки, у мастера имелся более, чем неплохой – подъемный кран.

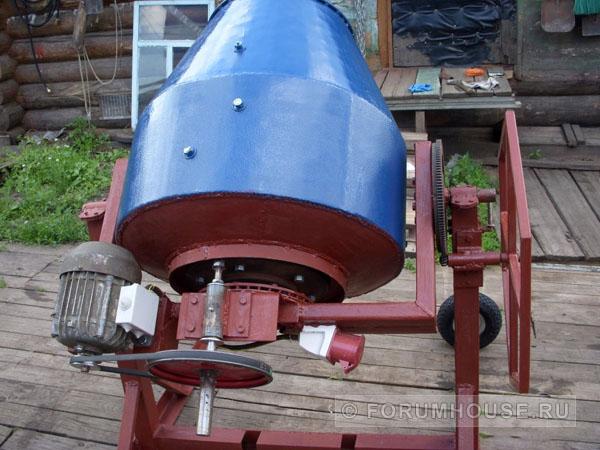

Как сделать редуктор
Для механизма вращения belor44 прикупил маховик и ступицу от «Волги» и бендикс от «Москвича». Снимать венец с оси маховика не стал, хотя веса и без того не такому уж легкому устройству он добавлял. Решил, что центровать его и крепить на груше – дело хлопотное, да и грушу форумчанин запланировал съемную – чтобы впоследствии можно было менять на сито.
Для опрокидывания belor44 приварил к раме механизм – маховик и шестеренку от классического ВАЗа. Шестеренку он отрезал от бендикса, затем приварил к валику. Использовались два подшипника, они плотно вошли в подобранную трубу. Еще сделал шестигранное колесо.
Пришлось приварить дополнительные усилители. Форумчанин обварил горловину шестеркой и принялся за изготовление «редуктора». Снова-таки, действовал по старой схеме: вал, труба, два подшипника. На валу и двигателе рассчитывал шкивы таким образом, чтобы было не больше 25 оборотов в минуту.
Двигатель форумчанин использовал на 380 В, 0,6 кВт – маловат, но зато проверенный, еще времен Союза.
Опыт использования в строительстве

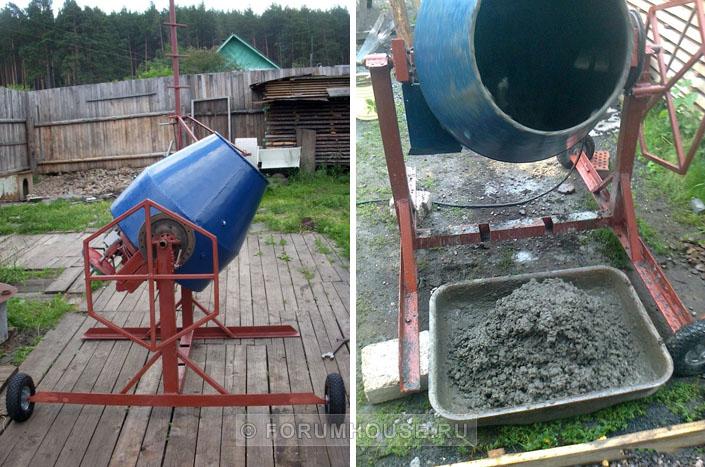

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:
Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.
Смотрите другие темы наших пользователей об изготовлении вибро-оборудования:
вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.
