Блочный лук, доработка

Как сделать лук обратной конструкции

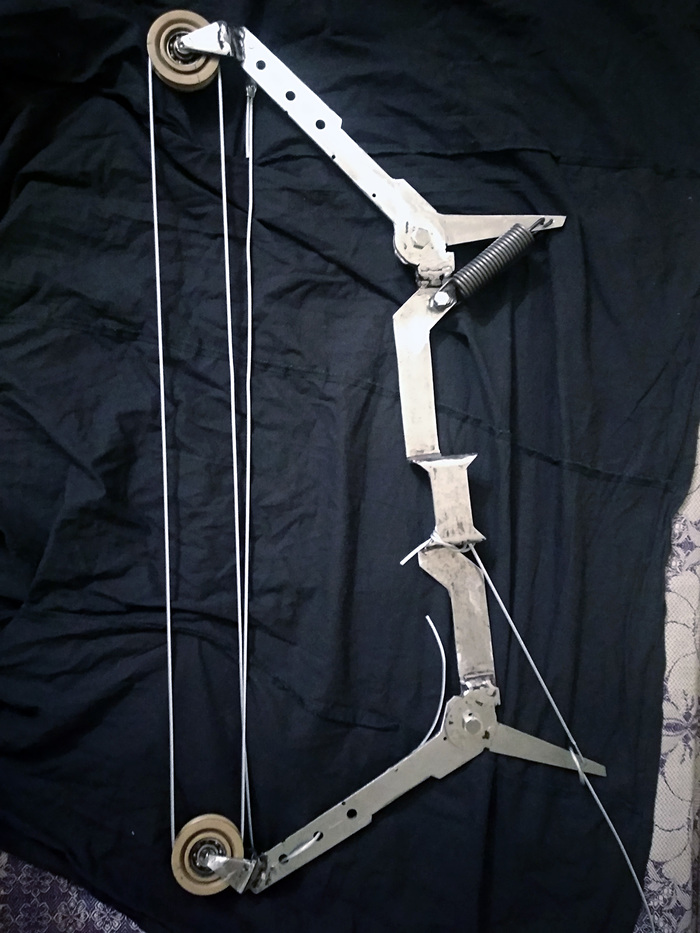

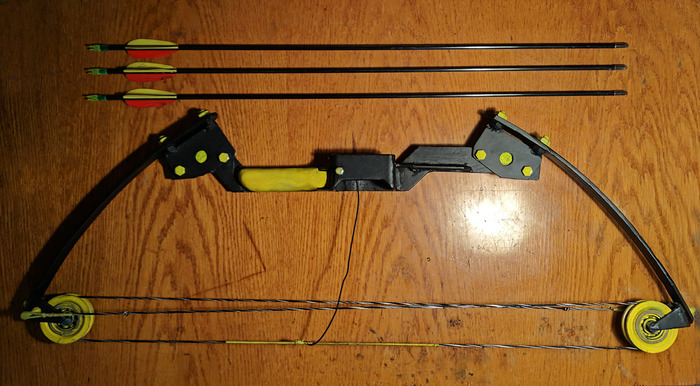

Приветствую. С пол года назад делал пост о самодельном пружинно-блочном луке https://pikabu.ru/story/blochnyiy_luk__samodelka_6187820 в общем через пару неделек у меня в нем сломалась одна из пружин, ну и лук благополучно был заброшен под кровать)) Прошло время, наступила весна и мне захотелось пострелять из лука, в общем учел пожелания (увы не все) из комментариев к предыдущему посту и допилил систему. Фотками особо не побалую ибо по сути все тоже что и было раньше.

Как сделать лук обратной конструкции

Спасибо за внимание.

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Часто используемые в археологии термины вызывают вопросы. Так, необходимо пояснить, что такое «выпрямители стрел». Парные бруски из абразивного песчаника со стандартным желобком на рабочей поверхности не столько «выпрямляли», сколько «калибровали» древко, сглаживая утолщения и наросты продолговатой ветви орешника или шлифуя грани сосновой лучины. Баллистика стрелы зависит от соотношения веса древка и наконечника, а также ещё от десятка других причин. Очень важны было качество, стандартизация изделий. Возможно, отсюда такая узкая специализация в позднем каменном и раннем бронзовом веках.

Можно предположить, что, помимо древков стрел, с помощью «выпрямителей» очищали от коры и калибровали прутья для многочисленных обрядов с применением «святого пучка» для связи с божеством. Ритуальная практика требовала каждый раз обновлять фетиш.

Рассказывает Владимир Яковлевич Кияшко, археолог, кандидат исторических наук, профессор археологии Ростовского Государственного Университета.

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Стрелец.

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Пробивал ли лук и арбалет средневековые латы?

Как сделать лук обратной конструкции

При ознакомлении с большим количеством литературы о средневековом оружии и доспехах у человека может возникнуть чувство некоего диссонанса. Работы, посвященные такому метательному оружию, как луки и арбалеты, приводят немало доводов о невероятной эффективности стрел и болтов против любых доспехов. И если в работе рассматриваются средневековые доспехи, автор, как правило, приходит к выводу о практической непробиваемости оных. И те, и другие ссылаются на письменные источники, которые, впрочем, по мнению исследователей зачастую преподносят информацию в весьма приукрашенном состоянии. Кто же на самом деле прав? Давайте попробуем разобраться.

Сразу стоит отметить, что под средневековым доспехом мы понимаем латы 15 века с кирасой толщиной около 2 мм. Соответственно противостоять данным защитным средствам будет актуальный на тот период арбалет и простой, но достаточно мощный английский лук.

Пробиваемость доспеха зависела от целого ряда факторов, и одним из главных был качеством металла, из которого изготавливался доспех. Твердость металла в доспехах 15 века варьировалась от 20 до 50 единиц по Рокуэллу, наиболее прочные образцы были сопоставимы с современной инструментальной сталью среднего качества. Немаловажным фактором являлся и тип наконечника. Бронебойный наконечник обладал большей пробивной способностью, но наносил меньше урона, легко извлекался из раны. Немаловажным был и угол попадания стрелы относительно поверхности доспеха. Наиболее выгодным было попадание под прямым углом.

Также следует помнить, что пробивание доспеха и поражение цели — не одно и то же. Под кирасой находился поддоспешник, прошив который стрела должна была войти в тело как минимум на несколько сантиметров. Так, к примеру, стрела выпущенная из английского лука с силой натяжения в 50 кг могла с 25 метров пробить кирасу толщиной 1-1.2 мм и углубиться на 1 см, но вот качественная кираса толщиной около 2 мм была уже луку не по зубам.

Похожая картина наблюдается и с арбалетами. Классический арбалет 15 века с трудом пробивал кирасу толщиной 1.5 мм, в большинстве случаев практически не нанося урона рыцарю.

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

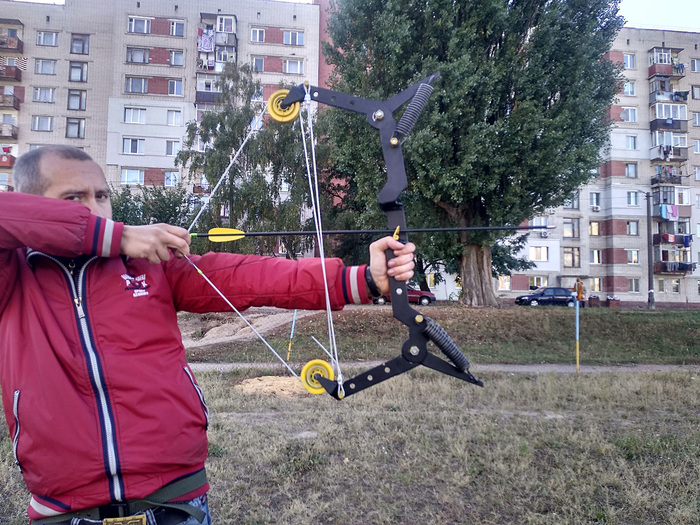

В первую очередь на меня должны налететь местные лучники и рассказать как я все не правильно сделал)) Спорить не стану, в луках я полный ноль, последний лук который держал в руках был изготовлен из веточки и резинки от трусов)) Главный косяк это конечно же блоки, они обычне, а в нормальных луках стоят эксцентрики которые позволяют не напрягаться чтобы удерживать натянутую тетиву. Увы бютжет довольно скромный, а такие штуки стоят дорого, а делать самому пока еще руки кривоваты. Ну да хватит болтать, и так, краткие ТТХ

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

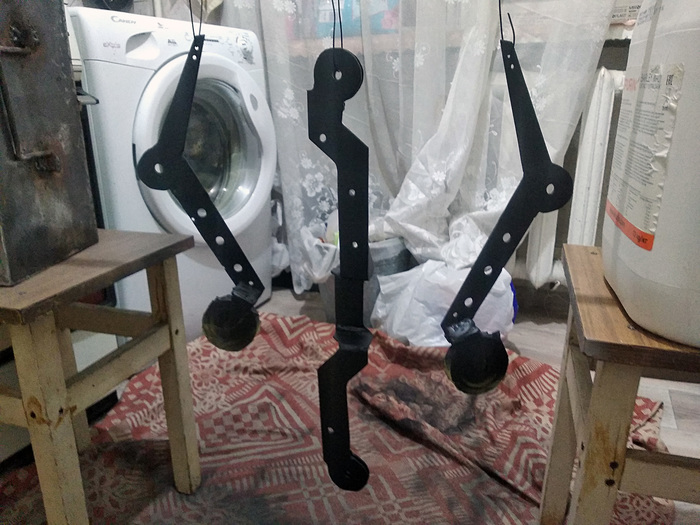

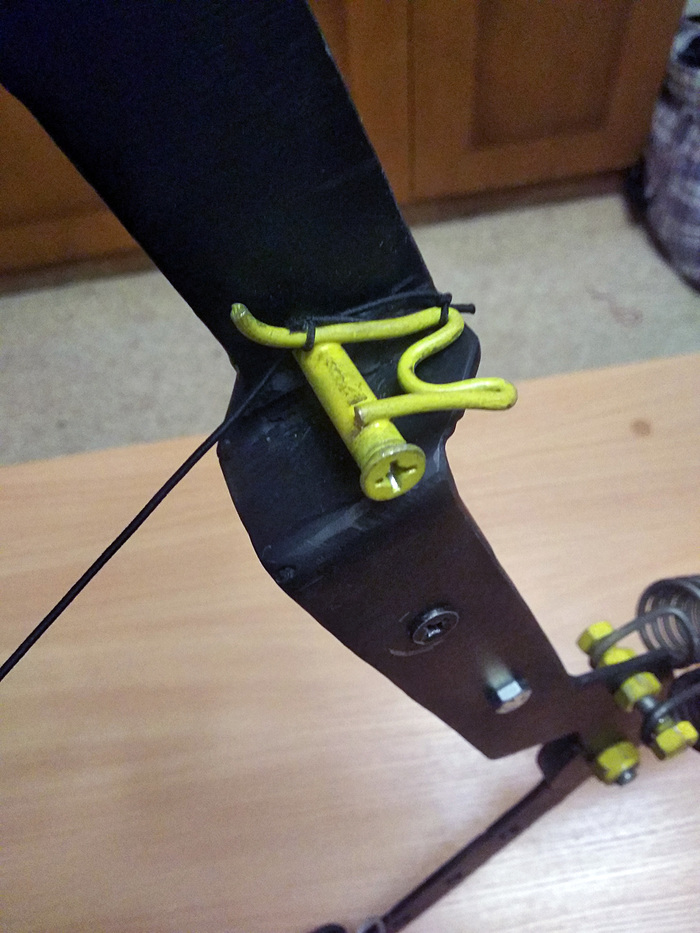

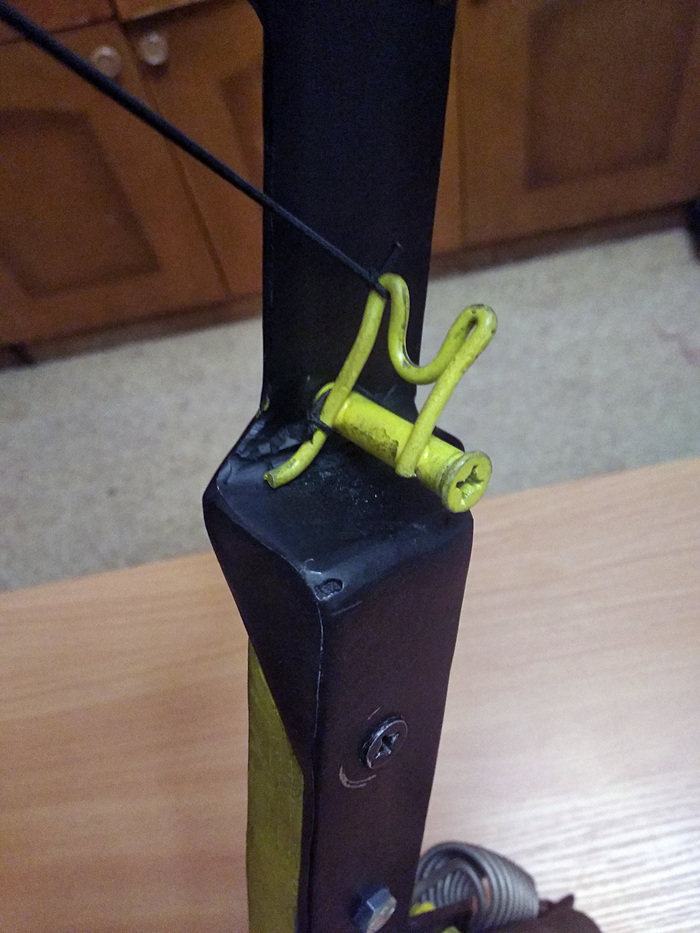

Расскажу о тех проблемах с которыми столкнулся и решение которых не смог найти в инете.

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

4. Резинку для полочки купил в магазине «Ткани и фурнитура», еще можно в рыбацком приобрести.

Как сделать лук обратной конструкции

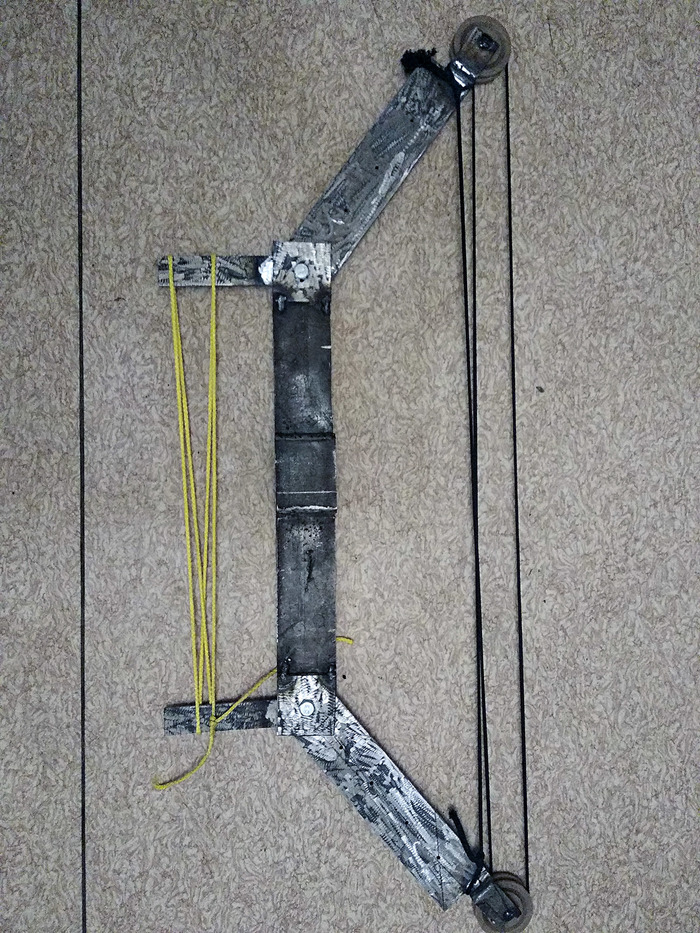

Ну и пара промежуточных фото, изначально плечи были длиннее, но первые испытания были грустными, 30 метров)) Стрелу тоже пробовал делать сам, в ютубе есть мануал, но по затраченным усилиям оказалось проще купить в спорттоварах поштучно (1.5 бакса)

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Как сделать лук обратной конструкции

Ну и видосик, там все то же что я написал выше. Спасибо за внимание!))
