ВСЕ О ЗАДНЕМ ПЕРЕКЛЮЧАТЕЛЕ СКОРОСТЕЙ ВЕЛОСИПЕДА ВЫБОР,КОНСТРУКЦИЯ ОБСЛУЖИВАНИЕ
Многие любители велосипедов в процессе катания понемногу осваивают настройку и мелкий ремонт своих байков: здесь – подтянуть тормоза, там – поменять седло. Но, когда дело доходит до заднего переключателя скоростей, многие пасуют. Такая сложная и не до конца понятная конструкция вызывает больше вопросов, чем ответов, и предвещает сложности даже не в настройке, а в установке и снятии.
Конструкция
Переключатель и выглядит, и работает «загадочно», особенно для велосипедиста-новичка. Но сначала разберём, из каких частей составляется переключатель и откуда он появился. К слову, текущий «вариант» заднего переключателя достаточно стар. Он был изобретён итальянцем Туллио Кампаньоло ещё в 1950 году.
Долгое время оставаясь атрибутом дорогих спортивных и шоссейных моделей, лишь в 80-х годах данный переключатель стал появляться на городских велосипедах, а в середине 1990-х – стал де-факто стандартом для большинства конструкций.
Основные элементы
Каково же устройство заднего переключателя? Прежде, чем изучить то, как работает это устройство, рассмотрим конструкцию:
Кроме того, на переключателе скоростей почти во всех моделях присутствуют элементы для настройки устройства:
Ролики
Ролики в переключателе передач разные, и при ремонте или чистке очень важно не перепутать их, так как от этого зависит срок жизни цепи, да и самого переключателя.
Направляющий ролик, он же G-pulley, или guid pulley, – верхний. выполняет сразу несколько задач:
T-pulley, он же tension pulley, – натяжной ролик, не позволяющий цепи провисать.
Типы крепления
Стандартом для крепления задних переключателей является петух. Петух – это небольшой кронштейн, который разработан для того, чтобы быть защитой заднего переключателя и ослаблять силу удара по переключателю и раме. По сути, небольшой предохранитель, потому часто можно слышать, что погнулась и требует замены не рама, а велосипедный петух.
На рамах для петуха обычно есть специальное «ушко», большинство рам идёт сразу с готовым петухом. В некоторых случаях он несъёмный, т.е. для ремонта потребуется сварка, но на большинстве моделей его можно легко размонтировать и заменить. Профессионалы рекомендуют внимательно следить за велосипедным петухом, так как его деформация полностью меняет механику работы приводной системы, и всегда в худшую сторону, приводя к износу и повреждению компонентов.
Кроме стандарта, применяется крепление на перо – элемент рамы, использующийся в профессиональных байках для даунхилла и различных спортивных моделях для увеличения надёжности на сложных трассах.
Несколько лет назад разработчики из Shimano запатентовали технологию Shadow для более компактного крепления переключателя, но конструктивно она остаётся одним из нестандартных креплений на петух.
Подвод тросика
По точке подвода тросика переключатели делят редко, но следует понимать, как будет укладываться рубашка в случае смены устройства.
Стандартный подвод – сзади, когда тросик в рубашке описывает круг вокруг дропаута, образуя небольшую петлю. В такой конструкции с тросиком удобно работать, но лишняя длина тросика и его загиб приводят к необходимости более частого обслуживания и снижают надёжность.
Альтернатива – это прямая подводка, когда тросик входит в переключатель по наиболее короткой траектории. Чуть более сложное оперирование с тросиком и рубашкой компенсируется большей надёжностью и защищённостью всего устройства. Изначально такую подводку использовала только компания SRAM, но в последние годы Shimano и производители реплик всё больше переходят на прямой подвод.
Размеры и типы
Перейдём ближе к механике. Конечно, все велосипедисты знают о модельных рядах. Они ярко именуются и раскручиваются, но под каждым суб-брендом скрывается ряд технических характеристик, которые мы сейчас и рассмотрим.
Длина рамки
Длина рамки влияет на показатель ёмкости заднего переключателя. Это сумма двух разниц – между самыми большими и самыми маленькими звёздами кассеты и системы, т.е. минимально необходимая ёмкость для комбинации звёздочек вычисляется по формуле:
(max1-min1) + (max2 – min2)
Если ёмкость переключателя меньше получившегося значения, цепь будет провисать при определённых комбинациях скоростей. Если брать ёмкость переключателя с серьёзным превышением, на работу системы переключения это не повлияет, но увеличится риск повреждения, так как рамка будет длиннее, а сам переключатель крупнее и тяжелее.
Цена, конечно, напрямую зависит от длины рамки, которая, в свою очередь, за некоторыми исключениями, коррелирует с «уровнем» модели.
Направление пружины
Стандартная процедура работы пружины – это когда на большие звёзды цепь перекидывается усилием с манетки, а на меньшие – пружиной. Этот принцип универсален, и пока что обратное устройство, когда меньшим звёздам соответствует меньшая цифра на переключателе, остаётся в порядке эксперимента фирмы Shimano, проигрывая классике по устойчивости к грязи и повреждениям.
Реакция на тросик
Многие слышали, что переключатели для велосипедов Shimano и SRAM – лидеров в производстве данных устройств – не совместимы. Причина тому проста – в их изделиях используются разные передаточные отношения. Если у SRAM это 1:1, т.е. при подтягивании тросика на 5 миллиметров рамка сдвигается также на 5 миллиметров, то у Shimano это 2:1, т.е. при смещении на 5 миллиметров тросика рамка сдвинется на 10 миллиметров.
Пока так и не появилось устойчивых доказательство преимуществ той или иной системы, а вот универсальность и взаимозаменяемость продолжает страдать, в том числе из-за появлений новых трансмиссий для кассет на 10 скоростей, которые не работают с манетками даже своего титульного производителя.
Емкость переключателя
Под ёмкостью переключателя понимается максимально возможный диапазон шестерёнок, который может быть отработан без провисания или заедания цепи.
Передний переключатель
Когда передний переключатель закреплён на определённой высоте, достаточной для переключения на самую большую ведущую звезду, существует определённое ограничение размера самой маленькой ведущей звезды, ниже которого цепь будет задевать за рамку переключателя. Передние переключатели различаются высотой рамки, которая определяет их ёмкость.
Вычисляется ёмкость при помощи разницы количества зубцов на самой большой и самой маленькой звезде.
Например, на установленной системе 52/42/30 потребуется передний переключатель скоростей с минимальной ёмкостью 22 зубца (52−30=22).
Изгиб внешней стороны рамки переднего переключателя также приспособлен к работе с большими звёздами определённого размера. Если ставить большую звезду другого размера, ёмкость переключателя может уменьшиться. Если установлена большая звезда меньшего размера, чем предназначен переключатель, заметно ухудшится переключение скоростей. Если установлена звезда большего размера, то на переключении это не скажется, но потребуется отрегулировать переключатель для крайних положений цепи на задней кассете.
Задний переключатель
Для задних переключателей ёмкость вычисляется при помощи суммы диапазона передних и задних звёзд.
Например, для системы 52/42/30 и кластера задних звёзд 12−28, общая ёмкость будет равна 38 зубцам:(52−30) + (28−12) = 38. Для горного велосипеда ёмкость заднего переключателя как правило равна 40−45 зубцов: (44−22) + (34−11) = 45. Таким образом, ёмкость заднего переключателя зависит от длины рамки натяжителя. То есть от того, какую максимально возможную звезду можно поставить на задний переключатель.
Все производители довольно точно указывают данный параметр для своей продукции в связи с тем, что многие покупатели являются недостаточно компетентными велосипедистами и неправильно используют приводной механизм велосипеда, двигаясь в основном на маленькой ведущей звезде в сочетании с маленькими задними шестерёнками.
Технически грамотные велосипедисты, в свою очередь, выходят за рамки указанных производителем цифр, поскольку не пользуются крайними положениями цепи на ведущих и ведомых шестерёнках.
Задние переключатели обычно сконструированы для максимального размера задней звезды. При его превышении есть опасность возникновения трения между самой большой звездой и направляющим роликом заднего переключателя.
При этом указанный производителем максимальный размер звезды заднего кластера, как правило, сильно занижен. Например, шоссейные переключатели скоростей Shimano, как указано производителем, могут исправно работать с 27−зубцовыми звёздами. Но это скорее всего потому, что большинство«шоссейных» кассет производятся с большой звездой 27 зубцов. В действительности же, практически все переключатели, даже с короткой лапкой, могут работать и с 30−зубцовыми шестерёнками.
Принципы работы и обслуживания
Работа переключателя
При натяжении тросика рамка вытягивается под цепью таким образом, чтобы звенья входили в другую звезду, переключая скорость. В обратном направлении велосипедист ослабляет тросик, позволяя пружине переключателя вернуть рамку в положение над соседней звездой.
Вторая функция переключателя – поддержание провисающей части цепи, которая освобождается при работе на меньших, чем максимальные, звёздах.
От рамок и параллелограммного механизма требуется лишь чёткость движения и достаточная износоустойчивость.
Настройка
Настраиваются в данных устройствах несколько вещей:
Ремонт и монтаж
Ремонт может понадобиться переключателю в нескольких случаях:
Всё исправляется либо заменой элемента (ролика), либо выправлением погнутых частей, ну а иногда – просто заменой изделия.
Задние переключатели Shimano: в чем разница между разными моделями
На рынке переключателей для горных велосипедов существует два основных конкурента, SRAM и SHIMANO. Каждый пытается чем-то выделиться на фоне конкурента и это противоборство длится уже много лет. Существуют адепты обоих сторон, которые будут рьяно защищать свой выбор, часами выискивая недостатки у противоборствующей стороны.Сегодня мы просто расскажем вам об актуальной линейке задних переключателей SHIMANO. Но для начала минутка истории.
SHIMANO – японская компания, один из крупнейших в мире производителей оборудования для велосипедов (80% производства), а также снаряжения для рыбалки и гребли (20%). Штаб-квартира в Осаке. Основана в феврале 1921 года.
Занимать лидирующие позиции на рынке – это не только успешно продавать свой товар, но еще и шагать в ногу со временем и инновациями. В SHIMANO явно преуспели в этом деле. На душу этой компании выпало немало экспериментов с переключателями, оборудованными обратным переключением. За счет внутренней конструкции переключателя, для повышения передачи, вам нужно было нажимать на манетке рычаг сброса, что ускоряло повышение передачи и было весьма актуально в крутых подъемах.
SHIMANO первые выпустили задние переключатели, оборудованные «демпфером» колебаний для лапки (технология Shadow+). Суть технологии в применении односторонней фрикционной муфты. При переводе рычага в положение «ON» муфта не позволяет лапке переключателя легко прокручиваться в направлении к шатунам. Цепь перестала скакать как угорелая при езде по камням, что уменьшило вероятность её спадания с передней звезды и велосипеды стали меньше греметь.
Также стоит упомянуть продвижение «электронной» трансмиссии – Di2. Топовые линейки от SHIMANO XT и XTR, сменившие тросики на провода.
Чем ещё нас порадует компания-гигант в будущем, кто знает? Но мы будем пристально следить за новинками компании, а пока давайте разберемся кто сегодня будет у нас на обзоре.
Tourney TZ/TX
Открывает наш парад – Shimano Tourney. Это самая простая линейка, которая тем не менее обладает должным качеством и будет в разы лучше любого другого ноунэйма. В линейке встречаются, как и простенькие Tourney TZ, так и радующие глаз Tourney TX. Производитель рекомендует использовать эти переключатели для прогулочных и дорожных велосипедов.
Настройка переключателей велосипеда (новичкам)
Velolike.com.ua
Настройка переключателей велосипеда (руководство для новичков)
Итак, продолжим наш цикл статей для новичков. Напомним, что в прошлых статьях мы рассмотрели, к ак ухаживать за велосипедом и правильное переключение передач в движении. В этой статье хотелось бы сделать краткое руководство по самостоятельной донастройке или даже полной настройке велосипеда после покупки.
Причин очень много:
— Вы купили в интернет магазине велосипед, а продавцы просто сделали свою работу некачественно
— При транспортировке естественным образом потянулись троса переключения
— Просто пришло время плановой настройки после определенного пробега
Мнения как настраивать велосипед и с чего начинать расходятся, многие говорят, что надо сначала настроить передний переключатель, а потом задний, другие наоборот. Суть от этого не меняется, но действительно рекомендуется сначала настроить задний переключатель, чтобы более корректно настроить передний.
Настройка заднего переключателя велосипеда
Сначала мы рассмотрим устройство самого переключателя:
— винт «H» это винт ограничителя для высоких передач или попросту для самых маленькой звезды сзади
— винт «L» это винт ограничителя для низких передач или для самой большой звезды сзади
— пластиковый винт (туда обычно упирается рубашка троса) называется регулировочный барабан, он служит для «дотяжки» троса или как еще говорят для тонкой регулировки натяжения троса.
На более современных переключателях есть еще винт регулировки натяжения переключателя, но его мы рассматривать не будем, так как в основном в настройке он не нужен.
Механизм настройки
1. Переключаем задний переключатель на самую маленькую звезду
2. Откручиваем винт зажима троса заднего переключателя и расслабляем трос
3. Устанавливаем цеп на переднем переключателе на среднюю звезду (щелкаем левой монеткой на руле)
5. Суть этого метода заключается в том, чтобы при открученном тросе заднего переключателя добиться винтом «H» чтобы задний переключатель и самая маленькая звезда спереди были абсолютно на одной линии, это легко проверить, достаточно посмотреть сзади на трансмиссию со стороны звезд.
6. Если все ок, то переходим дальше – натягиваем трос рукой и зажимаем болт для фиксации натяжки
7. Пробуем – щелкам ручкой переключения заднего переключателя на 1 скорость вверх, если переключение произошло корректно, щелкаем дальше до самой большой звезды, если нет, то «регулировочным барабаном» натягиваем трос. Откручиваем барабан на 1 оборот, пробуем если ок, продолжаем щелкать дальше, если не переключает еще +1 оборот.
8. Итак, мы дошли до самой большой звезды сзади, но при переключении может возникать 2 ситуации:
а) спадает цепь за большую звезду – тогда необходимо регулировочный винт «L» закрутить на 1-2 оборота
б) не получается переключить на самую большую звезду сзади, ручка переключения не дает щелчка или просто не переключается сам переключатель – тогда болт с маркировкой «L» следует открутить на 1-2 оборота.
Вот и все мы с Вами настроили задний переключатель велосипеда. Все регулировки болтами «H» и «L» производятся неспешно, следует откручивать/закручивать не более чем на 1 оборот за раз, можно даже на 0.5 оборота, чтобы максимально корректно и быстро настроить переключатель. Переходим дальше..
Настройка переднего переключателя
При настройке переднего переключателя есть нюансы, которые зависят от самого переключателя (ширины лапки) и трансмиссии (6/7/8 и более скоростей). Мы рассмотрим самые популярные переключатели ShimanoTourneyFD-TX50 и ShimanoAceraFD-M360
1. Переключаем на самую маленькую звезду спереди и самую большую звезду сзади.
2. Откручиваем трос переднего переключателя

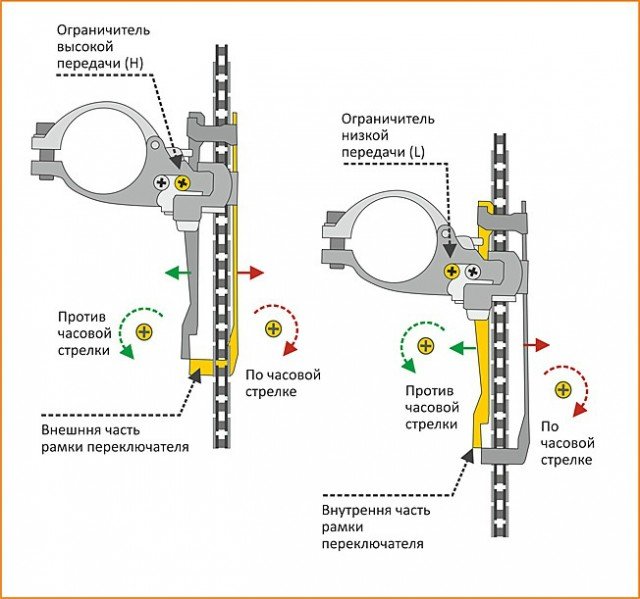

3. Регулируем рамку переключателя винтом «L» так чтобы при установке переключателя, внутренняя част его рамки (та, что ближе к велосипеду, если смотреть сверху) не касалась цепи – закручиваем если расстояние до цепи более 3 мм или откручиваем если менее.
4. После этого натягиваем трос переднего переключателя, но не сильно, так чтобы когда Вы закрутите винт натяжки троса так, чтобы трос немного был расслаблен (болтался в горизонтальной плоскости примерно на 1-1,5 см)
5. Переключаем на среднюю звезду и начинаем проверят – устанавливаем сзади вторую звезду т.е не самую маленькую а следующую. Проверяем – если цепь задевает внешнюю рамку переключателя, то дотягиваем трос, на ручке переключения существуем такой же пластиковый болт, как и на заднем переключателе, откручиваем его на 1-2 оборота, так чтобы расстояние цепи от внешней рамки переключателя было 3-4 мм.
6. Переходим к настройке самой большой звезды – переключаем задний переключатель на самую маленькую звезду и смотрим. Если переключилось без проблем то ничего не крутим, если не переключилось, то есть щелчок был, но переключатель не переключился, то откручиваем винт «H» на 1-2 оборота, если переключился и цепь спала, то закручиваем этот винт на 1-2 оборота. Проверяем дальше – расстояние до внешней рамки должно быть не более 3 мм при включении самой маленькой звезды сзади. Если все ок, то Вы все отлично сделали.
Настройка переключателей велосипеда завершена и теперь Вы можете с гордостью садиться, и кататься с удовольствием на своем железном коне. Существуют множество видео по настройке, лучшее среди всех по этой ссылке: https://www.youtube.com/watch?v=Km9B5d_1tg0
Катайтесь с удовольствием!
Комментарии
rocket_ron
задний переключатель (суппорт) в вашей статье не до конца настроен, еще необходимо выставить зазор между направляющими роликами цепи и звездами на кассете, чтобы эти самые ролики не цепляли звезды, для это служит специальный винт у вас на рисунке регулятор натяжения.
Velolike.com.ua
Согласен с Вами, но как я и писал в статье мы его рассматривать не будем, так как статья для новичков и в большинстве случаем проблема с этим винтом уже решена при первоначальной настройке, в редких случаях она возникает, хотя на моей памяти может пару раз за 5 лет такое было.
Velolike.com.ua
вот что я и писал в статье по этому поводу : «На более современных переключателях есть еще винт регулировки натяжения переключателя, но его мы рассматривать не будем, так как в основном в настройке он не нужен.»
rocket_ron
Velolike.com.ua
Все верно, у каждого своя религия я это тоже писал в статье, но в данной конкретной статье мы рассматриваем варианты с частично настроенным задним и передним переключателем, эти случаи чаще всего возникают у покупателей велосипедов или частичная донастройка после пробега, как правило любой магазин зазоры выставляет, но в 80% случаев есть вопросы по донастройке именно заднего переключателя так как чаще всего спешат и детально не проверяют настройку, мол переключается и все хорошо, но при нагрузке задний переключатель ведет себя немного по другому а настраивают на стенде навесу вот и возникают вопросы по настройке/донастроке велосипеда. В довод еще могу привести один пример, штатно компания Shimano закручивает винт натяжения под свои компоненты, и если корявые руки неграмотных механиков его не крутят то этого вопроса как правило не возникает. Если мы говорим за компоненты которые продаются не в упаковке (как на рынке барабашова) то да Вы правы надо немного натяжитель подкрутить и выставить зазоры, но все велосипеды идут либо собранные в SKD варианте и поставщики (Китай) опять же его первоначально выставляет (имеется ввиду винт натяжителя) или в разобранном виде, но все компоненты опять же поставляет официально заводы Shimano. Итак вывод этот вопрос может возникать и будет возникать по 2 причинам: 1) если некачественный механик магазина решил поиграться с велосипедом 2) если покупатель не зная что за винт решил его подкрутить самостоятельно В другом случае я лично как и писал сталкивался всего пару раз с этим вопросом, в нем я тоже имею компетенцию, но решил не грузить новичков, я думаю что итак в статье охвачено более чем максимум инфы для размышления и учебы, причем обычным человеческим языком без всяких там терминов и технических матов, что опять же не нужно для новичком на этой стадии.
Velolike.com.ua
Существуют множество видео по настройке, лучшее среди всех по этой ссылке: https://www.youtube.com/watch?v=Km9B5d_1tg0
Вот как раз этот вариант мы и рассматриваем. наглядно, просто и понятно.
