Для тех кто любит все делать правильно.
К лифту подвески надо подходить ответственно, ведь любое изменение в этой системе может кардинальным образом сказаться на управляемости, а следовательно и на безопасности автомобиля и вас.

— А что же мы меняем? Ведь казалось бы, мы просто поднимаем автомобиль и всё.
Не совсем так. При боди-лифте действительно приподнимается только автомобиль, и кроме увеличения центра тяжести ничего плохого не происходит. Но при лифте зависимой подвески (а у УАЗа сейчас она именно такая) изменяются все её углы и настройки. Давайте разберемся по порядку, что меняется и как можно уменьшить отрицательные моменты.

Начнем с заднего моста, так как здесь меньше узлов.

I
Подвеска зависимая, значит есть треугольник, который образуется рессорой с закрепленным на ней мостом, серьгой рессоры и рамой.
Следует отметить, что мост на рессоре закреплен не посредине, а со смещением в переднюю часть.

Как сделать люфт на уаз

Есть несколько способов лифтовки: установка проставки под кронштейн серьги 8, установка более длинных серьг, установка проставки между рессорой и мостом с заменой стремянок 6 на более длинные.
При любом из этих способов, за счет того, что длина рессоры остается неизменной, меняется (увеличивается) угол между рамой и рессорой.
Как следствие увеличивается угол между КПП (которая закреплена на раме) и мостом (который закреплен на рессоре). Значит меняется угол, под которым работает карданный вал.

Если угол работы карданного вала не оптимальный, то его крестовины быстро выйдут из строя.

Как сделать люфт на уаз

Чтобы привести угол работы карданного вала в правильное положение надо будет использовать либо шарнир ГУКА, либо установить клиновидную проставку между мостом и рессорой, чтобы мост вернулся в исходное положение.

II
Далее. Большинство УАЗоводов лифтуют подвеску, чтобы установить большие колеса.
А при установке больших колес оказывается, что они начинают задевать за переднюю часть колесной арки. Это происходит, во первых из-за того, что мост на рессоре закреплен не по центру, а со смещением вперед: I1 Как сделать люфт на уаз

Чтобы это исправить устанавливают проставки (и соответственно накладки на рессору) от УАЗ Патриот, в них отверстие для центрирования моста смещено назад на 20 мм.

Как сделать люфт на уаз

Однако при таком шаге, вместе со сдвигом моста назад, раздвигаются шлицы карданного вала. Он начинает работать не там где ему положено и есть риск, при прыжке на ухабе «разобрать» кардан.
В этом случае необходимо установить дополнительную проставку между хвостовиком моста и карданным валом. Полный набор для сдвига моста выглядит вот так:

Как сделать люфт на уаз

Каталожные номера:
3160-00-2912412-10 — Накладка рессоры УАЗ
3160-00-2912422-10 — Проставка под рессору УАЗ

Если использовать шарнир ГУКА, то проставка на кардан уже не нужна, поскольку сам шарнир удлинит кардан.

Последним моментом является соблюдение соосности мостов при лифтовке.
Как известно, мост центрируется на рессорах при помощи центровочного болта, которым стягивается пакет рессор. Если устанавливаете проставки следите за тем, чтобы в них так же было это центровочное отверстие. А при установке проставок со сдвигом 20 мм, надо убедиться что есть и центровочное отверстие и выступ имитирующий болт рессоры.
Иначе, при использовании проставок без центрирования мост будет установлен не параллельно второму мосту. Ухудшится управляемость, будет постоянно «жрать» резину.

Передний мост
Принцип похожий, но здесь нюансов здесь больше.

Опять есть треугольник, только вместо рессоры и серьги имеем пружину и продольную штангу.

Как сделать люфт на уаз

При установке более длинных пружин опять же меняется (увеличивается) угол между рамой и продольной штангой. Опять мост поворачивается. Только теперь при повороте моста не только ухудшается угол работы карданного вала, еще и КАСТОР уходит в отрицательные значения.

I
Напомним, что КАСТОР — это угол продольного наклона оси поворота колеса автомобиля.
У УАЗ-469 он всего 3°30′, из-за такого малого угла машина «рыскает» на большой скорости и не «возвращает» руль обратно при повороте. Для скоростей 60-х годов прошлого века это было нормально, сейчас же доставляет большие неудобства. Поэтому увеличение угла кастора — это один из первых шагов при модернизации УАЗа.
Все способы изменения кастора описаны в статье ГУРУ по шкворням, специалистами СТО22

Как сделать люфт на уаз

Увеличивая длину пружин, мы поворачиваем мост против часовой стрелки и тем самым уменьшаем кастор. (подробнее этот процесс описан в статье Кастор (кастер) – влияние размерности колес и лифта подвески на Drive2)

Чтобы вернуть правильное значение кастора, надо воспользоваться одним из советов СТО22, но уже с учетом новых исходных данных. Например, при установке пружин +50мм, длине продольной штанги 900мм, угол на который изменится кастор равен 3.18°. Значит «заваливать кастор» надо с учетом этих 3.18°

Как сделать люфт на уаз

II

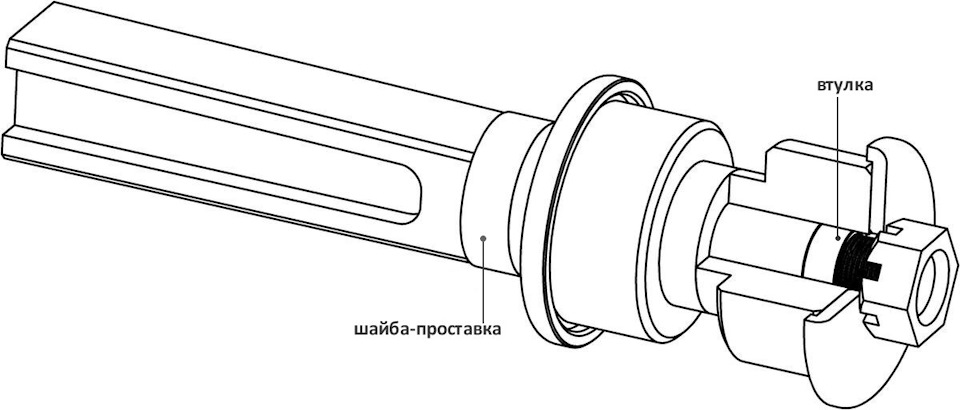

Можно поступить иначе: отодвинуть мост в первоначальное положение, и тем самым вернув кастор на место. Для этого потребуется удлинить плечо каждой продольной штанги 1, которая выравнивает мост. Сделать это можно подложив шайбу-проставку толщиной 10-15мм.
Для защиты резьбы и выравнивания посадочного диаметра под шарниром подкладывают втулку такой же ширины, что и проставка.

Как сделать люфт на уаз

При сдвиге переднего моста необходимо будет установить проставку между мостом и передним карданным валом такой же толщины, что и шайба-проставка (аналогично тому как это делали с задним карданом).

III

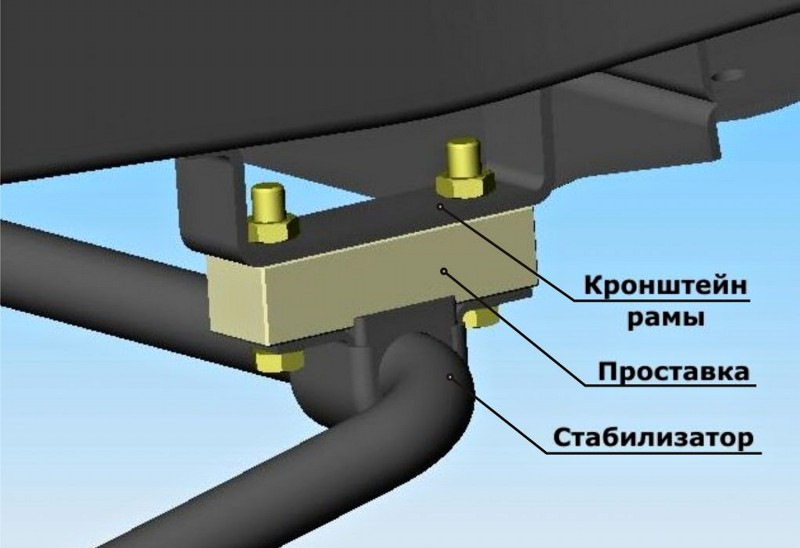

Кроме кастора и угла наклона карданного вала есть еще несколько моментов. Первый заключается в том, что уменьшается расстояние между карданным валом и стабилизатором поперечной устойчивости 16.
На больших ходах подвески они могут встретиться друг с другом с последующими неприятными последствиями. Если вы не выезжаете на скоростные трассы, к примеру у вас автомобиль только для трофи, то стабилизатор можно вообще убрать. Остальным же придется установить проставки на кронштейн стабилизатора 17.

Как сделать люфт на уаз

IV
Второй момент связан с тягой Панара.
При установке длинных пружин автомобиль поднимается, и тяга Панара смещается относительно своего заводского положения. В результате смещения тяга Панара сдвигает мост в сторону.

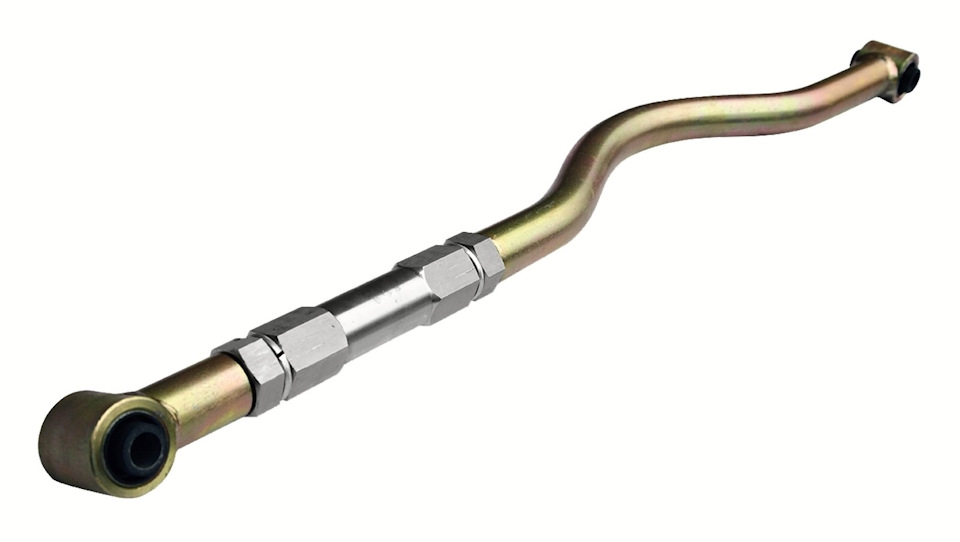

Чтобы вернуть мост в первоначальное положение проще всего установить регулируемую тягу Панара.

Как сделать люфт на уаз

После возвращения моста на место, вы с удивлением отметите, что руль перестал стоять ровно, даже когда колеса выставлены прямо. Это произойдет опять же из-за треугольников, где гипотенузой в данном случае будет рулевая тяга. Не спешите сразу удлинять тягу или переставлять руль в шлицах. Сделайте несколько пробных поездок по грунтовке — пружины немного просядут, займут свои места, тогда и руль можно будет выставить и заехать на компьютерный «сход-развал» для окончательного выставления длины тяги Панара.

Общее для лифта подвески переднего и заднего моста является последующий подбор амортизаторов.
Характеристики стандартных амортизаторов можно посмотреть в разделе Несущая система.

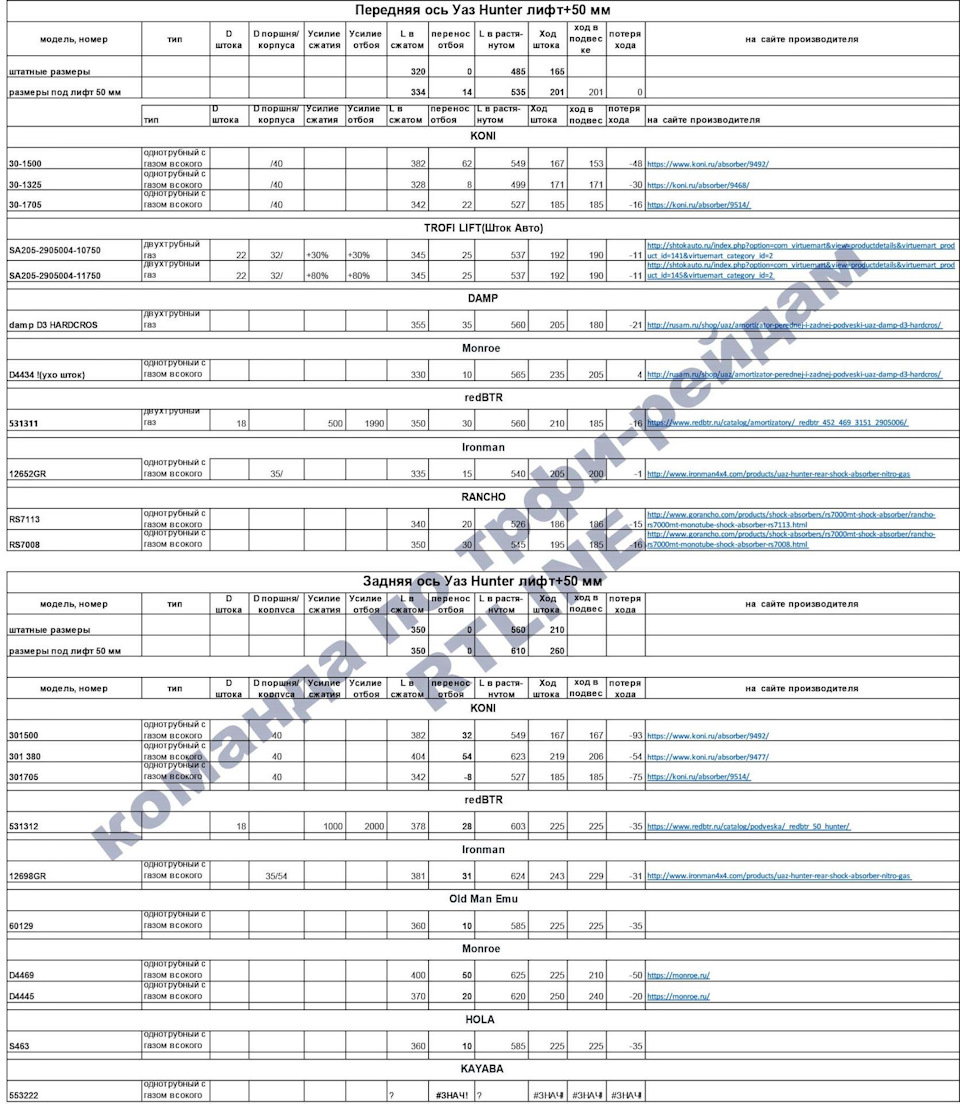

Характеристики нужных вам амортизаторов удобно подобрать при помощи таблицы Алексея Шалымлова (оригинал на Драйв2)

Как сделать люфт на уаз

В качестве итога: лифт подвески дело серьезное!
Любое изменение тянет за собой сдвиги всех рабочих параметров и это надо учитывать. Нельзя просто установить большие пружины или только высокие проставки, надо все менять комплексно!

Источник

УАЗ 3151 🔥Строптивый🔥 › Бортжурнал › Разлифтовался. Правильный лифт УАЗа для установки 33″ колес!

Как сделать люфт на уаз

ЧАСТЬ 1. Размышления на тему …

Заголовок данной записи моего бортжурнала возможно звучит громко, но это то, к чему я пришел исходя из опыта эксплуатации «Строптивого» за 4 года или почти 25.000 км пробега по дорогам и бездорожью. Из заголовка ясно, что речь пойдет о «лифте» и всех его вытекающих последствиях. Купив чуть более 4 лет назад стоковый УАЗ-3151, решено было ставить на него 33″ колеса, поскольку меньше не хотелось, а больше не требовалось. Для повседневного-покатушечного автомобиля категории ТР-1, это лишняя нагрузка на узлы и агрегаты, которая затрагивает еще больше переделок УАЗа и повышает бюджет вложений. Данный материал, подходит для владельцев полностью рессорных автомобилей УАЗ-469 или УАЗ-3151, которые планируют установить (или уже установили) на своего коня 33″ колеса. А сама статья является всего лишь «пищей для ума», нежели рекомендацией к действию. И так, начну с колес. Изначально купил GT Radial Adventuro M/T 33″х12,5″R-15 и проездил на ней почти 3 года, позже перешел на Forward Safari 500 33″х12,5″-15 и откатал на них полтора года, но речь не о характеристиках резины, а только о ее размере, с ним определился это 33 дюйма. Дальше, что бы обуть УАЗ в такие «тапки» нужен лифт. В 2015 году после покупки УАЗа, прочитав кучу статей на драйве, уазбуке, так и не нашел рекомендации, «для дурака» (т.е. для себя), как нужно сделать, что бы это было правильно. Одни пишут нужен только «бодик», другие обошлись установкой более длинных серьг от ГАЗели и еще куча вариантов совмещения боди лифта, установкой ГАЗелевских серьг с резкой арок в различных конфигурациях, вплоть до установки дополнительных пружин к рессорам на мосты. Хочу сразу оговориться, что обилие вариантов лифта УАЗов в статьях на просторах интернета зависит не только от размеров колес, но и от задач для которых строится авто, состояния кузова, рамы, степени просаженности рессор и подвески в целом, типов мостов и многих других факторов. С чего начал я? Решил, что буду делать бодилифт на проставках и дополнительно установлю ГАЗелевские серьги. Сказанно — сделанно. Первые пару покатушек и первое соревнование откатал без нареканий. Колеса в арках не терли, пробоев подвески не было.

Как сделать люфт на уаз

В такой конфигурации я ездил три года: привык к постоянному подруливанию, большим кренам в поворотах, а зимой еще и с заносами. При движении на гравийке или пересеченке, вообще иногда думал, что УАЗ на бок положу или «позвоночник в трусы осыпется». Списывал такое поведение УАЗа на то, что он лифтован, что колеса больше, база короткая, не новый, да и вообще, что «козел» — не зря ведь в народе так прозвали. Год назад перед сезоном я продаю 33″ M/T-шную «Adventuro» и беру 33″ «Safari 500» с рисунком, а-ля «Simex Extreme Trekker», как она едет и почему купил, это вопрос для отдельной записи в БЖ, хочу лишь сказать, что «козление» усилилось, да еще в добавок «сафарики» оказались чуть выше «адвентуры», стало иногда цеплять за задние арки, когда сзади едут пассажиры. За прошедшую зиму проблему усугубили и потрескавшиеся, наверное никогда не менявшиеся, еще со времен СССР резиновые втулки рессор, напоминающие о себе веселыми ударами рессоры в местах крепления, а окончательно пробитые амортизаторы уже были не в силах сдерживать удары наших «ровных» дорог. «Контрольным в голову» стали просевшие передние рессоры. Наступило лето, ждать больше нечего — надо что то менять! Снова интернет, снова форумы, снова общение с УАЗоводами, спортсменами-трофистами, эти товарищи, правда на полнорессорных УАЗах почти не ездят и … взвесив все «за» и «против» получаем следующее:

1. Лифт кузова над рамой. (Бодилифт).

Как сделать люфт на уаз

Как сделать люфт на уаз

+ Простота установки, минимум переделок;
+ Сохранение заводской геометрии подвески и штатных режимов работы ее узлов и агрегатов;
Небольшое поднятие центра тяжести.

2. Серьги от автомобиля ГАЗель.

Как сделать люфт на уаз

+ Простота установки комплект;
+/- Увеличение ходов подвески. На бездорожье конечно плюс, но на асфальте минус;
Неправильная работа подвески, как следствие, хуже управляемость, увеличенные крены автомобиля, ускоренный износ рессор, неравномерный износ резины, изменение наклона хвостовика моста, изменение углов положения карданного вала, возрастает нагрузка на крестовины, увеличивается вибрация, есть шанс «разобрать» кардан, разбивает сальники на хвостовике мостов. Можно исправить наклон моста конической проставкой и работу крестовин кардана, но тогда получается более затратно и технически не всем под силу. А главный вопрос — а стоит ли оно этого?

3. Лифт проставка рама-рессора.

Как сделать люфт на уаз

+ Простота установки комплекта;
Для рессор глобальных изменений нет, но мост и кардан все равно меняют наклон со всеми выше перечисленными последствиями, как при установке более длинных серьг. Сама же подвеска работает почти, в штатном режиме, внося минимальные коррективы в ходы и управляемость.

4. Лифт проставка рессора-мост.

Как сделать люфт на уаз

+ Простота установки комплекта;
+ Возможность корректировать наклон моста и смещение моста клиновидными проставками;
Увеличивается динамическое S-образное скручивание рессор при разгоне-торможении, при больших проставках, разбивает крестовины кардана, его шлицевую часть, быстрее выходит из строя сальник и подшипник хвостовика моста;

Как сделать люфт на уаз

Невозможно использовать высокие проставки. При добавлении большего количества листов в рессору, получается более жесткая подвеска, а при использовании проставок выше 40-50 мм, уже рекомендуется устанавливать «реактивные» тяги, для избежания динамического S-образного скручивания рессор, что тоже, далеко не всем под силу с технической точки зрения.

Как сделать люфт на уаз

Как сделать люфт на уаз

+ Возможность поставить колеса большего размера, не изменяя подвеску;
+ Обилие вариантов, резки арок. Каждый может подобрать себе по силам и возможностям;
Изменение внешнего вида автомобиля. С эстетической точки зрения, одним может понравится вид подрезанных арок и кузова, а другим нет.

Главный вывод, что я сделал, был найден мной на одном из форумов и звучал он примерно так:
«Если автомобиль рамный и имеет зависимую подвеску, то при лифте в нее нужно лезть в последнюю очередь и только при крайней необходимости!»

Таким образом наилучшим способом лифтовки полнорессорных автомобилей УАЗ-469 (УАЗ-3151) для установки 33″ колес я считаю:
1. Умеренный бодилифт, с размером проставок не более 50-60мм.;
2. Добавление 1-2 листов, или как в моем случае пары обрезков рессор, в качестве проставки к основным;
3. Резка колесных арок.

P.S.: Важно не забыть, обратить внимание на степень усталости рессор, и подвески в целом. Необходимо привести ее в порядок!

ЧАСТЬ 2. От теории, к практике!

В этой части писать много не буду, все будет видно по фото ниже. Начинаем приводить в должное состояние элементы всей подвески и уберем лифт подвески, вернув на место родные УАЗовские серьги. Для этого, мною были куплены:
— 2 новые рессоры на передний мост;
— 4 амортизатора;
— 8 удлиненных стремянок;
— 24 полиуретановые втулки;
— Комплект родных серьг УАЗ (подарил друг).

Как сделать люфт на уаз

Как сделать люфт на уаз

Как сделать люфт на уаз

Как сделать люфт на уаз

И ниже на фото отображены изменения «до» и «после» проведенных мною работ:

Как сделать люфт на уаз

Как сделать люфт на уаз

Как сделать люфт на уаз

Как сделать люфт на уаз

Между передним мостом и рессорой дополнительно, в качестве проставки, были подложены два обрезанных листа от старой рессоры, а задние рессоры зачищены и смазаны. Так же установлены полиуретановые втулки, и заменены все 8 стремянок на удлиненные. Приятно удивил тот факт, что спустя неделю, на родных серьгах, задние рессоры приняли более дугообразное состояние, чем было раньше.

ЧАСТЬ 3. Испытание и заключение.

И так думаю пора подвести итоги, но перед тем как это сделать напомню конфигурацию «железа»:

Что было
— Бодилифт, капролоновые проставки «4х4 Sport» между рамой и кузовом — 60мм.;
— Лифт подвески на серьгах ГАЗель;
— Задний мост, 10-ти листовые рессоры (9+1 доп. лист), втулки резина;
— Передний мост, 8-ми листовые рессоры, втулки резина;
— Амортизаторы стандартные, производитель неизвестен;
— Рулевой редуктор типа: винт/ шариковая гайка/сектор.

Что стало
— Бодилифт, капролоновые проставки «4х4 Sport» между рамой и кузовом — 60мм.
— Серьги родные УАЗ-469 (УАЗ-3151);
— Задний мост, 10-ти листовые рессоры (9+1 доп. лист), втулки полиуретан;
— Передний мост, новые 8-ми листовые рессоры (8+2 листа в роли проставки), втулки полиуретан;
— Амортизаторы, новые ООО «СААЗ Комплект» (ОАТ), размеры стандартные, цена бюджетная;
— Рулевой редуктор типа: червяк/сектор.

По асфальту «Строптивого» стало не узнать, первое время даже казалось, что я за рулем на другом УАЗе. После замены рулевого редуктора, я забыл что такое постоянное подруливание. Сказать, что оно пропало совсем, значит соврать — оно есть, но в допустимых пределах. На ямах и кочках, подвеска работает мягче, не передавая все на кузов и пассажиров. Некоторые «лежачие полицейские» на скорости проезжает даже не замечая. Короткая колесная база, все равно дает о себе знать, козлением, но я доволен. В поворотах крены кузова уменьшились в разы, тут я был вообще удивлен, а на прямой его и вовсе не раскачивало. Также пропало подруливание в сторону крена автомобиля при резком торможении, что не может не радовать. В общем на асфальте и грунтовке управление «Строптивым», стало приятней, и более предсказуемым, а подвеска я думаю работает так, как ее проектировали конструктора. Что же касается бездорожья, тут речь пойдет о ходах подвески. Я очень боялся, что подвеску зажмет, с переходом на родные серьги и специально, перед «внесением изменений» для будущего сравнения, съездил за город и в одной канаве диагонально вывесил УАЗ и сделал фото:

На серьгах ГАЗель. Вид спереди. Переднее правое колесо вывешено, до земли около 10-15 см. Положение серьги, строго вертикальное. Ход моста ограничен амортизатором. Верхний край колеса визуально находится на оси порогов. Заднее правое колесо ушло в арку.

Как сделать люфт на уаз

На серьгах УАЗ. Вид спереди. Переднее правое колесо вывешено, до земли около 10-15 см. Положение серьги, строго вертикальное. Ход моста ограничен серьгой, на амортизаторе еще есть запас по ходу штока. Верхний край колеса визуально находится на оси или чуть выше порогов. Заднее правое колесо ушло в арку, чуть больше, чем на ГАЗелевских серьгах.

Как сделать люфт на уаз

На серьгах ГАЗель. Вид сзади. Заднее левое колесо вывешено, до земли 20-25 см. Положение серьги, вертикальное, с небольшим смещением в сторону моста. Верх колеса ниже оси порога. Переднее левое колесо ушло в арку.

Как сделать люфт на уаз

На серьгах УАЗ. Вид сзади. Заднее левое колесо вывешено, до земли 18-21 см. Положение серьги, вертикальное, с небольшим смещением в сторону моста. Верх колеса ровно по оси порога. Переднее левое колесо ушло в арку.

Как сделать люфт на уаз

В итоге получил чего хотел, на асфальте и грунтовке более предсказуемое и мягкое поведение УАЗа, а на бездорожье убедился, что ходы мостов остались почти такими же и это при работе подвески в штатном режиме. Ходами доволен, для трофи автомобиля вполне достаточно, для триала мало, но нам туда и не надо. Единственное, что осталось сделать это подрезать арки, что бы колеса не цепляли за них, при крайних положениях подвески … но об это в следующих записях моего бортжурнала! Всем ровных дорог!
