Как сделать люк на буханку

Ещё прошлой осенью врезал в крышу Буханочки лучший по мнению многих люк для УАЗ-а — вентиляционно-аварийный люк от автобуса ПАЗ. Знаю, многие хотят такой, но боятся устанавливать своими руками. Слыханное ли дело — вырезать в крыше такую здоровенную дырень!

Обычно для проветривания Буханки ставят универсальный люк от Газели. Все такой видели в маршрутке. Но я пошёл дальше.

Газелевский люк мне показался маловат. Да, для проветривания он может быть и не плох. Но он совершенно не даёт возможность вылезти на крышу.

Вылезти на крышу бывает иногда надо. Например, требуется быстренько сделать одну-две фотографии, а потом снова дубасить по летней степи. Например, требуется срочно покинуть автомобиль, стремительно уходящий под лёд. Надеюсь, что это мне не грозит, но пусть уж лучше будет в потолке ещё одна дверь.

Сама установка люка в уаз очень простая и даже в чём-то интересная. Согласитесь, не каждый день приходится выпиливать в крыше любимого автомобильчика проём чуть ли не в квадратный метр. Некоторые под антенну-то боятся отверстие просверлить…

Шаг первый. Надо где-то достать сам люк. От автобуса нам нужна одна крышка и фурнитура (справа). Рамку (слева) надо сделать самому или купить у рукастых чуваков. Я париться не стал — купил готовый комплект.

Как сделать люк на буханку

Шаг второй. Выбираем место для установки. Для того, чтобы поймать центр крыши очень помогает швейный метр. Поройтесь в барахле у жены, точно найдёте.

Как сделать люк на буханку

Как сделать люк на буханку

Тут многие скажут, что я неправильно выбрал место. Мол, люк в УАЗ-ик надо врезать в центре, чтобы можно было охотиться из машины. Типа, машина аккуратно едет по угодьям, а два охотника из салона высунулись в люк и стреляют дуплетами гусей. Гуси, разумеется, обязаны падать в тот же самый люк.

Отвечаю, это не мой вариант. Во-первых, я не охочусь. Сожрать что-нибудь добытое люблю, а сам не добываю, ленюсь. Во-вторых, охота с транспортных средств запрещена. Нельзя ехать на УАЗике и из люка долбить гусей с косулями. Так делать плохо. В-третьих, люк мне нужен в зоне доступа, а не где-то там в салоне.

Короче, ровно над капотом — самое место.

Говорят, что набегающим потоком сквозняка от такого козырного дефлектора водителю обязательно оторвёт уши и порвёт щёки, но это надо проверять.

Шаг третий. Разметка отверстия. Стараясь не дышать и не сдвинуть люк, который всем гаражным кооперативом выставляли ровно-ровно, обводим контур маркером. Затем, попросив у машинки прощенья, сверлим вход для лобзика.

Обратной дороги нет.

Как сделать люк на буханку

Десять минут орудуем лобзиком и болгаркой. Десять минут успокаиваем себя, что дело затеяно не зря, а люк выставлен ровно.

Готово! Теперь можно гордо высунуться из машины в полный рост. Это гораздо лучше, чем просто приоткрыть универсальный люк от газели.

… стоишь гордо, доминируешь…

Как сделать люк на буханку

Дальше дело техники. Прикладываем рамку, радуемся, что всё совпадает. Сверлим отверстия для крепления рамки.

Немного наживляем гайки, а под рамку наталкиваем полиуретанового шовного герметика.

Как сделать люк на буханку

Тут лучше работать с напарником. Один стирает излишки стремительно засыхающего герметика. Другой в темпе вальса протягивает гайки. Если вы по моему совету озадачивались герметизацией швов кузова — проблем не будет, герметик вам покорится.

Получается как-то так. Красиво, да?

Как сделать люк на буханку

Самое сложное сделали. Осталось вообще чуть-чуть. Надеваем на рамку уплотнитель.

Как сделать люк на буханку

Прикручиваем кронштейны люка.

Как сделать люк на буханку

Готово! Теперь у вас машина с люком. Можете немного приоткрыть — пойдёт забортный воздух. Можете откинуть полностью и вылезти на крышу.

Как сделать люк на буханку

Как сделать люк на буханку

Только вот лазить по крыше категорически не рекомендуется. В процессе врезания люка мы удалили один нормальный усилитель, который хоть как-то соединялся с остальным кузовом, и один ненормальный, который держался на одной точке сварки и вообще ни к чему не крепился.

Надо усиливать у буханки крышу.

Технология снова не сложная. Из квадрат-трубы делаем усилитель, повторяющий в меру сил профиль крыши. Две штуки. До люка и после люка. Хуже не будет.

Как сделать люк на буханку

Поджимаем усилители к крыше чем-нибудь гидравлическим…

Как сделать люк на буханку

… а потом полуавтоматиком прихватываем. Для начала привариваем сам усилитель к крыше. Да, краска в местах сварки немножко обгорит. Надо будет взять краски и замазать.

Как сделать люк на буханку

Потом свариваем точками сами усилители. Без этого жесткости у них совсем не будет, мы же три стороны из четырёх разрезали.

В места неплотного прилегания усилителя к крыше наталкиваем кузовного герметика. Вибраций будет меньше, а жесткости чуть больше.

Как сделать люк на буханку

Получается какая-то такая картина. Люк, усилители крыши, сварка и герметик. На геометрию не обращаем внимания, это так телефон панорамы снимает.

Как сделать люк на буханку

Для крепления облицовки вырезаем по контуру рамки специальные плашки. Про них мы ещё поговорим, когда будем монтировать потолок.

По уровню этих самых плашек чуть-чуть обрезаем рамку. Зачем она так сильно торчит, это же опасно для головы. Снова берем в руки лобзик и болгарку.

Как сделать люк на буханку

Чтобы ничего нигде никак не тёрлось — проклеиваем стык люка с плашками маделином.

Как сделать люк на буханку

Ну всё, теперь, если не брать в расчёт монтаж обшивки потолка, самый правильный люк для уаз-ика установлен.

У машины сразу появился оригинальный внешний вид.

Как сделать люк на буханку

Кроме того, люк шикарно борется с жарой. Открыл и кайфуешь.

Вопреки предостережениям, набегающий поток воздуха не оторвал мне уши. Воздух как-то хитро стелется вдоль потолка, а вниз не идёт. Такая хитрая аэродинамика.

В прошедшую зиму я успел опробовать всю конструкцию на прочность. Машина перевернулась на крышу, а повреждений почти не получила. Усилители отработали на славу. Чуть-чуть выдавил их обратно тем же самым домкратом.

Ну что, решились? Будете тоже люк ставить? Только запомните, лучший люк для УАЗ-ика — от ПАЗика. Самый удобный и воистину огромный!

Источник

Сообщества › УАЗ (буханки и головасты) › Блог › Самодельный люк

Как сделать люк на буханку

Как сделать люк на буханку

Вот такой люк сваял другу охотнику
А то Пазовские уже как то приелись)

Как сделать люк на буханку

Как сделать люк на буханку

Метки: уаз буханка, уаз 2206, охотничий люк

Комментарии 57

Как сделать люк на буханку

Как сделать люк на буханку

Я охотой не увлекаюсь от слова совсем и не знаю как там и что.
Задачу поставили- я сделал. А уж как он его использовать будет…
Я всегда думал что от машины воняет так, что зверь и на километр не подойдёт!)

Как сделать люк на буханку

Себе на буханке тоже делал. Но чисто для проветривания.
Ставил от Форестера электро.
Он достаточно большой и сдвигается полностью.

Как сделать люк на буханку

А закрывать его как? Длины руки хватает?

Как сделать люк на буханку

Ну да. Там две ручки Газелевские.

Как сделать люк на буханку

В качестве обмена опытом, на будущее, можешь глянуть как у меня сделано.

Как сделать люк на буханку

Поймать и наказать за охоту с транспортного средства!

А как же дать животному шанс?

тогда с люка только с рагаткой

Как сделать люк на буханку

Саш, это к охотникам! Я в охоте как в балете!)

Как сделать люк на буханку

На фото плохо видно

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

На фото плохо видно

Как сделать люк на буханку

Как сделать люк на буханку

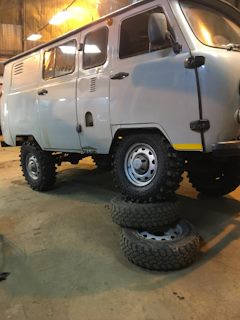

А что за Лютая Резина на штатных дискау подскажите?

Как сделать люк на буханку

Сильверстоун 33/10.5 r16

Как сделать люк на буханку

Как сделать люк на буханку

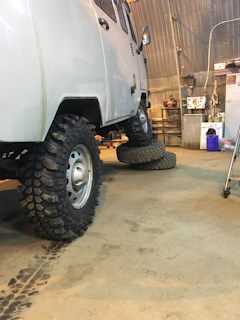

Лифт кузова 10 см, небольшая резка арок, проставки под диски 25 мм

Как сделать люк на буханку

Как сделать люк на буханку

Сильверстоун 33/10.5 r16

Как сделать люк на буханку

Как сделать люк на буханку

А что за Лютая Резина на штатных дискау подскажите?

Как сделать люк на буханку

Я и рассматриваю только нортек 500

Как сделать люк на буханку

По асфальту капец, особенно когда середина подносится.

Как сделать люк на буханку

Они в 16 размере есть, а подскажи смысл есть в 33 размере или 31 не хуже будет ехать

Как сделать люк на буханку

Зависит от грунтов, по которым ты ездишь. Скажу так: у меня гудричи КМ2 31-е, я проезжаю там, где 33-и федералы замыливаются. Всё нужно рассматривать применительно к условиям эксплуатации. Как по мне, так 33-и катки и больше на УАЗе целесообразно использовать только на болотистых и сыпучих грунтах. В грязи они мало эффективны. Массы авто не достаточно для продавливания пятна контакта.

Как сделать люк на буханку

Они в 16 размере есть, а подскажи смысл есть в 33 размере или 31 не хуже будет ехать

У одного знакомого 33-и стоят. Пока новые были — радовался. Теперь их до грязи с собой возит, если по асфальту далеко ехать.
У второго 31-е, Еще ни разу не было, чтобы он проехал, а я нет. Так что дело не только в колесах…

Как сделать люк на буханку

Как сделать люк на буханку

Тогда бери 31-е и не парься.

Как сделать люк на буханку

Под 33-и еще и двиг надо не 402 с 75 кобылами! Их крутить нужно…

Как сделать люк на буханку

Источник

Люк на буханку своими руками

Ниже представлены фотографии процесса установки двух люков — ЮМК-320 и Стандарт — в УАЗ 3962, или, попросту говоря, в буханку.

Отличительной особенностью конкретно этого автомобиля (а не всех буханок) является полное отсутствие обшивки потолка. В этом есть свои преимущества и недостатки. Преимущества: видно все внутренности крыши (ребра жесткости, самое главное) и при установке можно не бояться повредить обшивку, так как ее нет. Недостаток — фактически отсутствие пакета крыши и, в связи с этим, трудности в установке декоративной облицовки для ЮМК-320 и нижней рамки для ВЛ Стандарт. Но если установка облицовки для ЮМК-320 не влияет на установку люка и ее можно отложить на потом (что мы и сделали), то Стандарт без нижней рамки невозможно установить. Как мы решили эту проблему смотрите ниже.

ЮМК-320 будем ставить напротив боковой двери, между двумя ребрами жесткости с усилителями. Но между ними проходит выштампованное ребро без усилителя.

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Вымеряем равные расстояния между ребрами и с боков:

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Обводим рамку карандашом:

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Теперь высверливаем отверстие для ножниц:

Как сделать люк на буханку

Так как к ребру ножницами не подлезешь, сверлим еще одно отверстие в другой половине:

Как сделать люк на буханку

Расширяем под электроножницы:

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Ребро приходится резать болгаркой:

Как сделать люк на буханку

Получаются вот такие прорези с двух сторон:

Как сделать люк на буханку

Теперь вырезаем отверстие с одной стороны от ребра:

Как сделать люк на буханку

Как сделать люк на буханку

И с другой стороны:

Как сделать люк на буханку

Отверстие есть. Теперь примеряем рамку. Она должна нижней частью пройти в отверстие и лечь полкой на крышу. Если не проходит, то аккуратно увеличиваем отверстие в крыше.

Как сделать люк на буханку

Как сделать люк на буханку

Рамка легла. Все хорошо. Немного напрягает выштамповка, но это не проблема.

Как сделать люк на буханку

Сверлим отверстия под заклепки.

Как сделать люк на буханку

Как сделать люк на буханку

Все. Крыша готова принять люк.

Как сделать люк на буханку

Наносим герметик в канавку снизу полки:

Как сделать люк на буханку

Ставим рамку на место:

Как сделать люк на буханку

Закрепляем рамку люка к крыше УАЗа заклепками.

Как сделать люк на буханку

Как сделать люк на буханку

Ребро деформирует крышу, оттягивает вниз. Поэтому возле ребра один прижимает люк к крыше, а второй клепает.

Как сделать люк на буханку

Ну вот и все. Рамка закреплена. Очищаем инструмент от попавшего герметика.

Как сделать люк на буханку

Остается разобраться с выштамповкой:

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Почти все готово. Осталось только вставить крышку:

Как сделать люк на буханку

А вот и она. Все! Облицовку в данном случае поставить все-таки можно (т.к. она крепится к рамке люка), но не нужно, т.к. она должна поджимать потолочную обшивку, а здесь ее пока нет.

Как сделать люк на буханку

Как сделать люк на буханку

Теперь начинаем установку Стандарта.

Стандарт будем ставить сюда, над водительскими сиденьями:

Как сделать люк на буханку

Здесь нам мешают: лючок, плафон и ребро жесткости.

Первым делом вырезаем лючок:

Как сделать люк на буханку

Дальше отрезаем усилитель в тех местах где будем резать ножницами, чтоб не мешал. Можно его и совсем убрать.

Как сделать люк на буханку

Как сделать люк на буханку

Накладываем шаблон для выреза.

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Теперь надо клеить уплотнитель люка. Так как здесь потолка нет, то будем использовать 2 уплотнителя, склеив их между собой. Одного уплотнителя здесь не хватит для надежной фиксации люка.

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Вставляем люк в отверстие:

Как сделать люк на буханку

Закрепляем нижнюю рамку:

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Тем, кто досмотрел до конца — бонус-трек 🙂

Люки на УАЗ и другие внедорожники

Как сделать люк на буханку

Как сделать люк на буханку

Люк восстановлен и покрашен в цвет автомобиля.

Как сделать люк на буханку

Люк с функцией проветривания.

Как сделать люк на буханку

Люк в закрытом состоянии.

Как сделать люк на буханку

Фиксатор люка на крыше.

Как сделать люк на буханку

Универсальный люк с проветриванием.

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Как сделать люк на буханку

Универсальный люк для проветривания.

Как сделать люк на буханку

Люк установлен под багажником, не мешает его открытию.

Как сделать люк на буханку

Универсальный люк добавил света в салоне.

Как сделать люк на буханку

Открытый люк не помешает крепить груз на багажнике.

Как сделать люк на буханку

Люк аварийного выхода с функцией проветривания.

Как сделать люк на буханку

Как сделать люк на буханку

Люк аварийного выхода с функцией проветривания.

Как сделать люк на буханку

Проветривание можно сделать с любой стороны люка.

Как сделать люк на буханку

Аварийный люк для охоты.

Как сделать люк на буханку

Универсальный люк для проветривания.

Как сделать люк на буханку

В салоне становится светлее!

Как сделать люк на буханку

Люк не мешает установке багажнике на крыше.

Как сделать люк на буханку

Как сделать люк на буханку

В штатные крышки врезали светильники «Вороний глаз».

Как сделать люк на буханку

Люк с функцией проветривания и полного открывания.

Как сделать люк на буханку

Свет в салоне не слишком яркий и направленн вниз, это не мешает водителю ехать ночью.

Как сделать люк на буханку

Выключатель так же расположен на люке.

Как сделать люк на буханку

Светильники врезаны в люк.

Как сделать люк на буханку

Люк охотничий на УАЗ Буханку

Как сделать люк на буханку

Люк охотничий на УАЗ Буханку

Как сделать люк на буханку

Люк вентиляционный на УАЗ Буханку (оба люка: охотничий и вентиляционный стоят на одном а/м)

Лучший люк для крыш УАЗ-а — от автобуса, от ПАЗ-а

Лучший люк для крыш УАЗ-а — от автобуса, от ПАЗ-а

Ещё прошлой осенью врезал в крышу Буханочки лучший по мнению многих люк для УАЗ — вентиляционно-аварийный люк от автобуса ПАЗ. Знаю, многие хотят такой, но боятся устанавливать своими руками. Слыханное ли дело — вырезать в крыше такую здоровенную дырень!

Как сделать люк на буханку

Обычно для проветривания Буханки ставят универсальный люк от Газели. Все такой видели в маршрутке, что-то типа такого. Но я пошёл дальше.

Почему?

Газелевский люк мне показался маловат. Да, для проветривания он может быть и не плох. Но он совершенно не даёт возможность вылезти на крышу.

Зачем?

Вылезти на крышу бывает иногда надо. Например, требуется быстренько сделать одну-две фотографии, а потом снова дубасить по летней степи. Например, требуется срочно покинуть автомобиль, стремительно уходящий под лёд. Надеюсь, что это мне не грозит, но пусть уж лучше будет в потолке ещё одна дверь.

Сама установка люка в уаз очень простая и даже в чём-то интересная. Согласитесь, не каждый день приходится выпиливать в крыше любимого автомобильчика проём чуть ли не в квадратный метр. Некоторые под антенну-то боятся отверстие просверлить…

Шаг первый. Надо где-то достать сам люк. От автобуса нам нужна одна крышка и фурнитура (справа). Рамку (слева) надо сделать самому или купить у рукастых чуваков. Я париться не стал — купил готовый комплект.

Как сделать люк на буханку

Шаг второй. Выбираем место для установки. Для того, чтобы поймать центр крыши очень помогает швейный метр. Поройтесь в барахле у жены, точно найдёте.

Как сделать люк на буханку Как сделать люк на буханку Как сделать люк на буханку

Тут многие скажут, что я неправильно выбрал место. Мол, люк в УАЗ-ик надо врезать в центре, чтобы можно было охотиться из машины. Типа, машина аккуратно едет по угодьям, а два охотника из салона высунулись в люк и стреляют дуплетами гусей. Гуси, разумеется, обязаны падать в тот же самый люк.

Отвечаю, это не мой вариант. Во-первых, я не охочусь. Сожрать что-нибудь добытое люблю, а сам не добываю, ленюсь. Во-вторых, охота с транспортных средств запрещена. Нельзя ехать на УАЗике и из люка долбить гусей с косулями. Так делать плохо. В-третьих, люк мне нужен в зоне доступа, а не где-то там в салоне.

Короче, ровно над капотом — самое место.

Говорят, что набегающим потоком сквозняка от такого козырного дефлектора водителю обязательно оторвёт уши и порвёт щёки, но это надо проверять.

Шаг третий. Разметка отверстия. Стараясь не дышать и не сдвинуть люк, который всем гаражным кооперативом выставляли ровно-ровно, обводим контур маркером. Затем, попросив у машинки прощенья, сверлим вход для лобзика.

Обратной дороги нет.

Как сделать люк на буханку

Десять минут орудуем лобзиком и болгаркой. Десять минут успокаиваем себя, что дело затеяно не зря, а люк выставлен ровно.

Готово! Теперь можно гордо высунуться из машины в полный рост. Это гораздо лучше, чем просто приоткрыть универсальный люк от газели.

… стоишь гордо, доминируешь…

Как сделать люк на буханку

Дальше дело техники. Прикладываем рамку, радуемся, что всё совпадает. Сверлим отверстия для крепления рамки.

Немного наживляем гайки, а под рамку наталкиваем полиуретанового шовного герметика.

Как сделать люк на буханку

Тут лучше работать с напарником. Один стирает излишки стремительно засыхающего герметика. Другой в темпе вальса протягивает гайки. Если вы по моему совету озадачивались герметизацией швов кузова — проблем не будет, герметик вам покорится.

Получается как-то так. Красиво, да?

Как сделать люк на буханку

Самое сложное сделали. Осталось вообще чуть-чуть. Надеваем на рамку уплотнитель.

Как сделать люк на буханку Как сделать люк на буханку

Прикручиваем кронштейны люка.

Как сделать люк на буханку

Готово! Теперь у вас машина с люком. Можете немного приоткрыть — пойдёт забортный воздух. Можете откинуть полностью и вылезти на крышу.

Как сделать люк на буханку Как сделать люк на буханку

Только вот лазить по крыше категорически не рекомендуется. В процессе врезания люка мы удалили один нормальный усилитель, который хоть как-то соединялся с остальным кузовом, и один ненормальный, который держался на одной точке сварки и вообще ни к чему не крепился.

Надо усиливать у буханки крышу.

Технология снова не сложная. Из квадрат-трубы делаем усилитель, повторяющий в меру сил профиль крыши. Две штуки. До люка и после люка. Хуже не будет.

Как сделать люк на буханку

Поджимаем усилители к крыше чем-нибудь гидравлическим…

Как сделать люк на буханку

… а потом полуавтоматиком прихватываем. Для начала привариваем сам усилитель к крыше. Да, краска в местах сварки немножко обгорит. Надо будет взять краски и замазать.

Как сделать люк на буханку Как сделать люк на буханку

Потом свариваем точками сами усилители. Без этого жесткости у них совсем не будет, мы же три стороны из четырёх разрезали.

В места неплотного прилегания усилителя к крыше наталкиваем кузовного герметика. Вибраций будет меньше, а жесткости чуть больше.

Как сделать люк на буханку Как сделать люк на буханку

Получается какая-то такая картина. Люк, усилители крыши, сварка и герметик. На геометрию не обращаем внимания, это так телефон панорамы снимает.

Как сделать люк на буханку

Для крепления облицовки вырезаем по контуру рамки специальные плашки. Про них мы ещё поговорим, когда будем монтировать потолок.

Как сделать люк на буханку Как сделать люк на буханку

По уровню этих самых плашек чуть-чуть обрезаем рамку. Зачем она так сильно торчит, это же опасно для головы. Снова берем в руки лобзик и болгарку.

Как сделать люк на буханку

Чтобы ничего нигде никак не тёрлось — проклеиваем стык люка с плашками маделином.

Как сделать люк на буханку

Ну всё, теперь, если не брать в расчёт монтаж обшивки потолка, самый правильный люк для уаз-ика установлен.

У машины сразу появился оригинальный внешний вид.

Как сделать люк на буханку Как сделать люк на буханку

Кроме того, люк шикарно борется с жарой. Открыл и кайфуешь.

Вопреки предостережениям, набегающий поток воздуха не оторвал мне уши. Воздух как-то хитро стелется вдоль потолка, а вниз не идёт. Такая хитрая аэродинамика.

В прошедшую зиму я успел опробовать всю конструкцию на прочность. Машина перевернулась на крышу, а повреждений почти не получила. Усилители отработали на славу. Чуть-чуть выдавил их обратно тем же самым домкратом.

Как сделать люк на буханку

Ну что, решились? Будете тоже люк ставить? Только запомните, лучший люк для УАЗ-ика — от ПАЗика. Самый удобный и воистину огромный!
