Как сделать магнитостриктор своими руками
Магнитострикционный излучатель
Приветствую, дорогие друзья! Я собираю ультразвуковой генератор, но мне нужен такой компонент, как магнитострикционный излучатель, кому не сложно скиньте пожалуйста схему его сборки. Я в интернете порыл, но подробного описания конструкции не нашел, точнее на вссех сайтах по разному.
Дубликаты не найдены
Понял, спасибо, что дословно объяснил!
У магнитострикции максимальная частота не очень высокая
Пьезо можно до десятков мегагерц разогнать, а вот с ферритом получить такое я что-то сомневаюсь
Почему именно магнито?
В лохматые годы их использовали в промышленных установках из-за соотношения мощности и цены. Возможно, сейчас проще достать пьезо.
Ты адрес пиши, т-щ майор тебе лично подведёт
В какой год лететь собрались?
Пьезоизлучатель 200 рублей стоит небось
Рядом постою, хоть узнаю, что это такое
Можно прикупить отпугиватель мышей, кошек..
У меня вот такой валяется Сонар-02
Ты такое спрашиваешь на пикабу? 🙂 тебе в НИИ надо;)
Как научиться (радио)электронике, если вы полный ноль
Данное руководство поможет вам подняться с полного нуля до средне-продвинутого уровня. Можно будет чинить электронную технику. Описан каждый шаг.
Рекомендую книжки Мякишева, в них всё хорошо разжевано понятным языком.
3) Чтение литературы по электронике начального уровня:
4) Литература среднего и продвинутого уровня:
Джонсон Г. Грэхэм М «Конструирование высокоскоростных цифровых устройств. Начальный курс черной магии»
Ну и какие-нибудь книги по микроконтроллерам и программированию на них. (Тут я, к сожалению, помочь не могу)
5) Просмотр материалов в интернете:
Сайты по электронике:
Очень полезные ютуб-каналы по электронике:
Выбираем «все видео» и смотрим начиная со самых старых
Для покупки электронных компонентов и приборов рекомендую www.chipdip.ru (дорого, но быстро) и www.aliexpress.com (дешево, но долго ждать доставку).
Для начала вам понадобится:
— паяльник с регулировкой температуры (паяльная станция) и сменными жалами, припой, флюс. Чем выше температура, тем быстрее плавится припой, но в то же время он быстрее окисляется и становится нерабочим (флюс снова делает его рабочим, но ненадолго). Оптимальная температура 300-340 градусов.
— Мультиметр, ЛБП (лабораторный блок питания) с регулировкой напряжения и тока.
— USB-микроскоп, если будете паять или чинить что-то мелкое (например, чип-компоненты smd размеров 0603 или меньше, micro-usb разъемы, bga-микросхемы). Желательно на вертикальном штативе.
Для начала можете собрать такую простую схему, как мультивибратор, ну а дальше что понравится. В интернете схем море, собирайте любую.
Можно записаться в радиокружок или кружок робототехники.
8) Работа с компьютерными программами для электронщика:
Все это необязательно делать в приведенном выше порядке (я пронумеровал просто для удобства), можно всем заниматься параллельно.
Былые муки со времененем

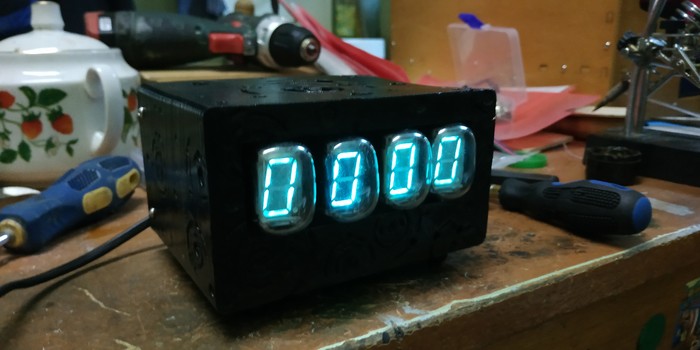

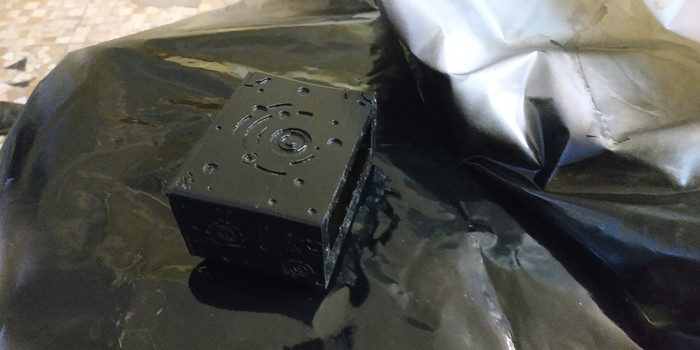

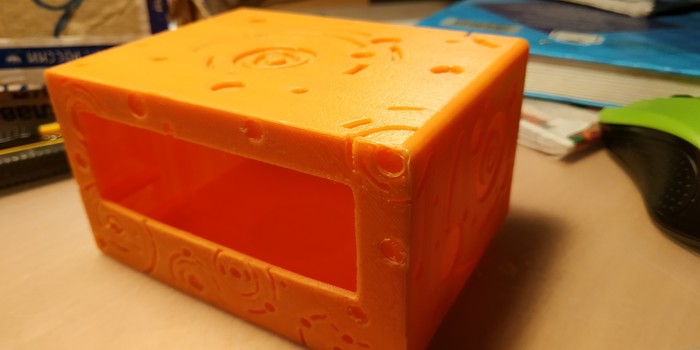

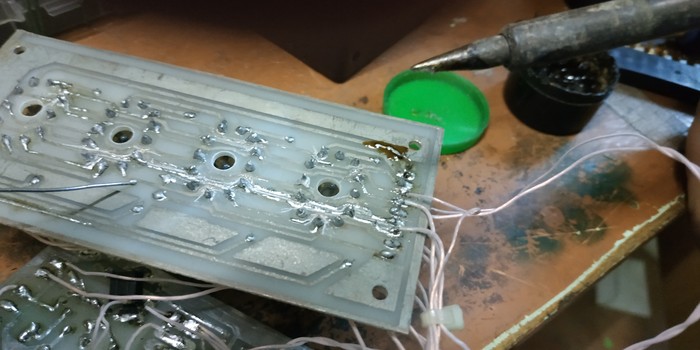

Я хочу выразить благодарность Пикабушникам, и не только. Я хочу сказать спасибо всем вам, часы вышли отличные. Идут на региональный проект. Спасибо, Пикабу).
Муки со временем
Продолжу предыдущую тему, а скорее крик о помощи, с которым вы можете ознакомится
тут: Инжи! На помощь!

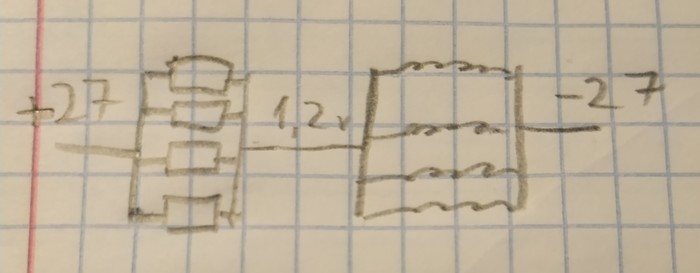

Выражаю большую благодарность за советы и помощь. Дело оказалось не в микросхеме, и даже не в кварце, а в моей некомпетентности. Я ещё зелен в радиотехнике, как и мои знания о ней. Если бы я знал принцип работы обыкновенной электронной лампы, то мог бы избежать этой проблемы.

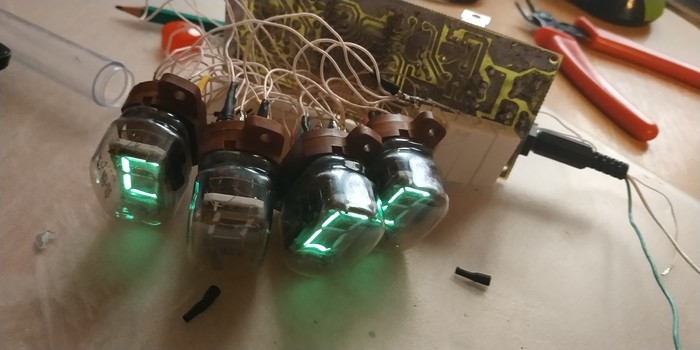

Учитывая что индикаторы на фото находятся в перевёрнутом состоянии, они все показывают. Фиг знает что это.
На счёт третьего индикатора, думаю что это уже мой, поправимый, косяк. Теперь вопрос: что они пытаются показать, и почему?
Сказ о сплаве Розе и отвалившейся КРЕНке
В комментариях последнее время несколько раз поднималась тема использования сплава Розе для выпаивания элементов и на Хабре как раз вышла эта статья на эту тему.
Давным, давно, когда я был школьником и добывал радиодетали преимущественно из разных выброшенных на свалку плат, заметил я необычное явление в процессе распаивания очередной такой платы: некоторые пайки моментально отваливались от фольги, стоило в них ткнуть паяльником. Контактная площадка оставалась чистой от припоя, гладкой и серебристо облуженной, а капля припоя на выводе детали имела внизу такое же блестящее плоское основание.
Заметил и забыл до поры. А в позапрошлом году, принимая участие в научной экспедиции в Арктику, я неожиданно столкнулся с неожиданным выходом из строя прибора, с которым работал. Прибор был самодельным — делали его другие люди, но к счастью, снабдили меня схемой и всей документацией, взял я с собой на всякий случай и паяльник и необходимые приборы. Долго неисправность искать не пришлось: внутри корпуса валялся интегральный стабилизатор на 5 В в корпусе D-Pak, который просто отвалился от платы. У контактных площадок и «брюха» стабилизатора были такие же красивые блестящие поверхности.
Последний случай был со стареньким ноутбуком, у которого, по словам прежнего его хозяина, в каком-то подвале за тысячу рублей поменяли разъем питания после того, как старый перестал контачить. Со временем с контактом в этом разъеме снова возникли проблемы и я, обнаружив, что разъем просто плохо припаяли и он просто болтался в плате, взял и пропаял разъем, как следует. Но прошло время и неисправность вернулась.
Как вы догадались, причина у всех этих явлений одна и она упомянута в заголовке статьи и показана на КДПВ. Но откуда он взялся на платах и даже в ноутбуке?
В первых двух случаях виной всему чье-то рацпредложение, которое в какой-то момент стало чуть ли не общепринятым способом лужения печатных плат у радиолюбителей, и судя по всему, проникло и в производство. Кинул плату в смесь воды, глицерина и лимонной кислоты, нагретую до ста градусов, бросил туда немного гранул сплава Розе, разогнал расплавившийся сплав резиновым шпателем — вот и готовы красиво облуженные и легко паяющиеся дорожки. А ноутбук, как мы помним, побывал у неофициальных ремонтников, у которых есть один милый приемчик — как отпаять припаянное к массивным полигонам платы, да еще и бессвинцовым припоем, хилым паяльником. Для этого служит все тот же сплав Розе, который, сплавляясь с тугим бессвинцом, быстро его плавит и позволяет легко демонтировать разъем, не «угрев» на плате все вокруг и не отслоив медь от текстолита. И во всех трех случаях сплав Розе, смешавшись с припоем, резко понижал температуру его плавления, что приводило к неприятностям.
Казалось бы, немножко сплава Розе должно не очень сильно изменить свойства припоя. Но это не так. Почему — давайте вспомним, что сплав Розе — это тройная эвтектика в системе олово-свинец-висмут.
Поговорим об эвтектике
Давайте посмотрим на фазовую диаграмму двухкомпонентной системы с неограниченной растворимостью в жидком состоянии и незначительной растворимостью в твердом. По горизонтальной оси здесь отложен состав сплава, а по вертикальной — температура. А линии на ней представляют собой зависимости температур начала плавления (солидус — ADCB) и конца плавления (ликвидус — AEB). Еще есть две ветви, отделяющие области однородного твердого раствора от двухфазной области, но они нас сейчас не будут интересовать. В области между солидусом и ликвидусом мы имеем двухфазную систему из расплава и твердой фазы.
Точка E — особая, в ней солидус и ликвидус касаются друг друга: сплав такого состава наиболее легкоплавкий и плавится он сразу, подобно чистому металлу. Это и есть эвтектика. Хороший припой обычно представляет собой именно эвтектику и именно таким является ПОС-61 или ПОС-63.
А если состав сплава не соответствует эвтектике? Приходилось вам когда-нибудь паять припоем ПОС-40, который обычно продавался в советских хозмагах в виде толстого прутка? Под жалом паяльника он сначала превращается в своеобразную кашу, а потом только плавится окончательно. Затвердевает он в обратном порядке, сначала превратившись в кашу, а затем застыв окончательно.
А если мы возьмем олово и добавим в него всего лишь 5% свинца? Будет абсолютно то же самое, только между солидусом и ликвидусом «каша» будет практически твердая. Но непрочная, так как жидкая фаза будет заполнять тонкие прослойки между кристаллами.
И вот теперь обратите внимание, что линия солидуса горизонтальна. Это означает, что плавление любого сплава олова и свинца (в диапазоне составов 2,6-80,5% свинца) начнется при одинаковой температуре, независимо от его состава. При той же температуре закончится затвердевание, и кстати — состав этих последних капель расплава равен составу эвтектики.
А теперь добавим ножек висмут
А если добавить третий компонент, который также свободно растворяется в жидком состоянии, но не растворяется в твердом… Тут нам нужно уже рассматривать трехкомпонентную систему.
В общем-то, такая система ведет себя аналогично двухкомпонентной. Тут тоже есть состав из трех компонентов, где температуры солидуса и ликвидуса равны. И температура ее плавления еще ниже, чем температуры двойных эвтектик в каждой из трех двойных систем, составляющих тройную.

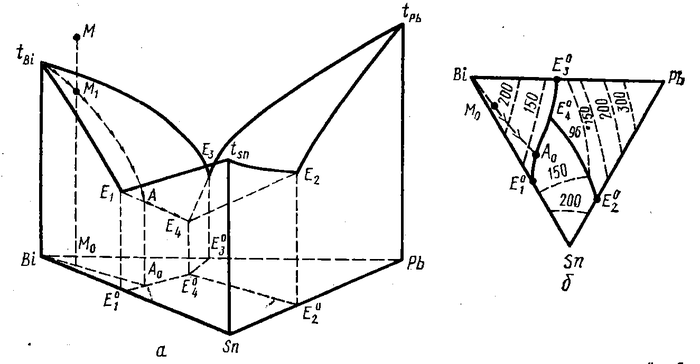

На данном рисунке изображен ликвидус, который из линии превратился в поверхность. А солидус… Солидус — это горизонтальная плоскость почти на весь треугольник (кроме свинцового угла — там интерметаллическая фаза). Для системы свинец-олово-висмут ее положение соответствует постоянной температуре 96°С — температуре плавления сплава Розе.
Так что если мы добавим к сплаву олово-свинец немного висмута, мы получим сплав, который начинает плавиться при 96°С.
Правда, висмут заметно растворяется в олове, а особенно в свинце. Из-за этого плоскость солидуса отодвинута от края треугольника — разреза олово-свинец. Она отстоит примерно на 15% висмута от эвтектики олово-свинец, «загибаясь» вверх при приближении к краю. Поэтому количество сплава Розе, которое приведет к неприятностям — не бесконечно мало, а примерно 10-20%. Но к сожалению, это лишь в идеальных условиях. В реальных и повредит и меньшее количество. Причина этому то, что пайка — процесс быстрый.
Кинетика — это раздел химии, посвященный скорости протекания химических процессов. Пайка — процесс быстрый и кратковременный, точка пайки быстро разогревается до плавления припоя и быстро остывает. К чему это ведет?
Представьте себе контактную площадку на плате, облуженную сплавом Розе (специально или после того, как этим сплавом воспользовались для отпайки неисправной детали). К ней припаяли контактную площадку и убрали паяльник. Припой застыл. Время пайки — секунды. За это время припой и сплав Розе перемешаться не успеют, особенно если паяют SMD-элемент и перемешиванию мешает узкий зазор между контактной площадкой и площадкой вывода. В результате на месте бывшего сплава Розе на контактной площадке получается слой обогащенного висмутом слоя, который начнет плавиться при температуре 96°С, даже если общее количество загрязняющего спай висмута, казалось бы, недостаточно. Именно потому и отваливались детали от легкого касания паяльником, потому и образовывалось «зеркало».

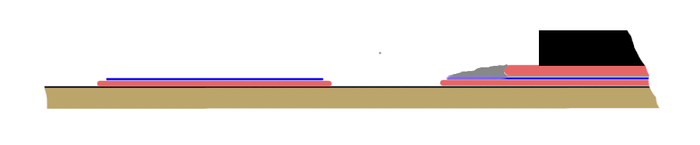

Синим на этом рисунке показан сплав Розе, а серым — припой. Слева — до, а справа — после пайки.
Когда припоем со сплавом Розе припаяна греющаяся деталь, результат понятен: деталь просто отвалится. При температуре выше 96°С кристаллические зерна припоя разделены жидкими прослойками и прочность у него — как у мокрого песка. Казалось бы, если деталь не греется, бояться нечего? Но тут вступает в действие тот фактор, что от момента пайки до момента окончательного затвердевания проходит достаточно много времени. И в это время малейшее усилие на спай его разрушит, возникнут трещины. Получается своего рода «ложная пайка»: вроде все припаяно, контакт есть — а надежности нет, со временем этот контакт пропадет, особенно при механических нагрузках, как на разъеме питания ноутбука.
Не пользуйтесь сплавом Розе ни для лужения плат, ни для выпаивания деталей. А если нужно припаять сплавом Розе какую-нибудь деликатную и очень боящуюся перегрева деталь, заведите себе для этого отдельный паяльник или отдельное жало. Достойной альтернативой лужению сплавом Розе является химическое лужение. Только обязательно нужно нанести на «химическое» олово флюс и оплавить его.
Когда деталь не нагружена механически и вы ее все же отпаяли сплавом Розе (или это сделал кто-то до вас), не поленитесь и перед пайкой приклейте ее к плате. Этим вы в некоторой степени застрахуете ее от смещения во время застывания припоя и сделаете пайку более надежной. Также можно пройтись по площадкам со сплавом Розе большой каплей припоя на широком жале паяльника, затем удалить припой оплеткой и повторить эту операцию еще 1-2 раза, но в зависимости от качества платы существует риск, что дорожки не выдержат.
Подобная же ситуация возникает, если вы вдруг столкнетесь с оловянно-висмутовым припоем. Такой припой, будучи малотоксичным (висмут гораздо менее токсичен, чем свинец) и легкоплавким (Tпл = 139°), был бы отличным бессвинцовым припоем, если бы не образование тройной эвтектики при попадании свинца. Например, при ремонте платы, паяной таким припоем, с использованием обычного оловянно-свинцового припоя. Тем не менее, такой припой, как указывает Habra_nik, имеет определенный уровень популярности в Японии. Так что нужно быть внимательным при ремонте современной японской электроники.
Как сделать магнитострикционный излучатель своими руками: описание, схема и рекомендации. Как собрать ультразвуковую ванну своими руками Динамик ультразвука
Ультразвуковая пушка собрана своими руками всего на двух логических инверторах и имеет минимальное количество комплектующих компонентов. Не смотря на простоту сборки, конструкция достаточно мощная и может применяться против пьяных алкашей, собак или подростков, которые засиживаются и поют в чужих подъездах.
Схема ультразвуковой пушки
Для генератора подойдут микросхемы СD4049 (HEF4049), CD4069, или отечественные микросхемы К561ЛН2, К176ПУ1, К176ПУ3, К561ПУ4 или любые другие микросхемы стандартной логики с 6-ю или 4-я логическими инверторами, но придется менять цоколевку.
Наша схема ультразвуковой пушки выполнена на микросхеме HEF4049. Как уже было сказано, нам нужно задействовать всего два логических инвертора, а какие из шести инверторов задействовать – вам решать.
Выбор силового ключа тоже не критичен, можно ставить транзисторы из серии KT815, KT817, KT819, KT805, КТ829 — последний является составным и будет работать без дополнительного усилителя на маломощных транзисторах. С целью повышения выходной мощности можно использовать мощные составные транзисторы типа КТ827 — но для его раскачки дополнительный усилитель все-таки будет нужен.
В качестве излучателя можно использовать любые СЧ и ВЧ головки с мощностью 3-20 Ватт, можно также задействовать пьезоизлучатели от сирен (как в моем случае).
Подбором конденсатора и сопротивления подстроечного резистора — настраивается частота.
Такая ультразвуковая пушка собранная своими руками вполне подойдет для охраны дачной территории или частного дома. Но не нужно забывать — ультразвуковой диапазон опасен! Мы не можем слышать его, но организм чувствует. Дело в том, что уши принимают сигнал, но мозг не способен раскодировать его, отсюда и такая реакция нашего организма.
Собирайте, тестируйте, радуйтесь — но будьте предельно осторожны, а я с вами прощаюсь, но ненадолго — АКА КАСЬЯН.
Ультразвуковая частота давно применяется в самых разных областях науки и техники. При помощи ультразвука можно сваривать металл, провести стирку и многое другое. Ультразвук активно применяется для отпугивания грызунов в сельскохозяйственной технике, поскольку организм многих животных приспособлен к общению с себе подобными на УЗ диапазоне. Есть данные и про отпугивание насекомых с помощью УЗИ генераторов, многие фирмы выпускают такие электронные репелленты. А мы предлагаем вам самостоятельно собрать такой прибор, по приведённой схеме:
Рассмотрим конструкцию достаточно простой УЗ пушки высокой мощности. Микросхема D4049 работает в качестве генератора сигналов ультразвуковой частоты, она имеет 6 логических инверторов.
Микросхему можно заменить на отечественный аналог К561ЛН2. Регулятор 22к нужен для подстройки частоты, ее можно снижать до слышимого диапазона, если резистор 100к заменить на 22к, а конденсатор 1,5нФ заменить на 2,2-3,3нФ. Сигналы с микросхемы подаются на выходной каскад, который построен всего на 4-х биполярных транзисторах средней мощности. Выбор транзисторов не критичен, главное подобрать максимально близкие по параметрам комплементарные пары.
В качестве излучателя можно использовать буквально любые ВЧ головки с мощностью от 5 ватт. Из отечественного интерьера можно использовать головки типа 5ГДВ-6, 10ГДВ-4, 10ГДВ-6. Такие ВЧ головки можно найти в акустических системах производства СССР.
Осталось только оформить все в корпус. Для направленности УЗ сигнала нужно использовать металлический рефлектор.
Времена научно-технического прогресса не проходят даром. Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи. Поэтому всё большую популярность набирают ультразвуковые ванны.
Что такое ультразвуковая ванна?
Схема устройства
Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.
Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.
Процесс очистки происходит следующим образом:
Сфера применения ультразвука
Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:
Как собрать ультразвуковые ванны своими руками?
Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.
Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:
Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.
Что надо знать при работе с ультразвуковыми ваннами?
Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.
Понятие «ультразвук»
Основные параметры ультразвука
Основными параметрами ультразвуковой волны принято считать длину волны и период. Время, которое требуется для полного цикла, принято называть периодом волны, измеряется оно в секундах.
Разновидности ультразвуковых волн
Ультразвуковые волны бывают не только поперечные или продольные, но и поверхностные и волны Лэмба.
Использование ультразвука
Как уже выше говорилось, разнообразное использование УЗ, при котором применяются самые различные его характеристики, условно можно разделить на три направления:
Следует учитывать, что при каждом конкретном применении необходимо выбирать УЗ определенного частотного диапазона.
Воздействие ультразвука на вещество
Если материал или вещество попадает под активное воздействие УЗ-волн, то это приводит к необратимым в нем изменениям. Это обусловлено нелинейными эффектами в звуковом поле. Такой тип воздействия на материал популярно в промышленной технологии.
Получение информации при помощи УЗ-методов
Ультразвуковые методы сегодня широко применяются в различного рода научных исследованиях для тщательного изучения строения и свойств веществ, а также для полного понимания проходящих в них процессов на микро- и макроуровнях.
Все эти методы главным образом основаны на зависимости скорости распространения и затухания акустических волн от происходящих в них процессах и от свойств веществ.
Обработка и передача сигналов
Ультразвуковые генераторы используются для преобразования и аналоговой обработки различного рода электрических сигналов во всех отраслях радиоэлектроники и для контроля световых сигналов в оптике и оптоэлектронике.
Ультразвуковой излучатель своими руками
В современном мире ультразвуковой генератор используется достаточно широко. Например, в промышленности используются для быстрой и качественной очистки чего-либо. Следует сказать, что такой метод очистки зарекомендовал себя только с лучшей стороны. Сегодня ультразвуковой генератор набирает популярность в использовании и в других целях.
Сборка схемы УЗГ для отпугивания собак
Многие жители мегаполисов страны ежедневно сталкиваются с довольно-таки ощутимой проблемой встречи стаи бродячих собак. Заранее предугадать поведение стаи невозможно, поэтому здесь придет в помощь УЗГ.
В данной статье мы с вами разберем как сделать ультразвуковой
Для создания УЗГ в домашних условиях потребуются такие детали:
Самостоятельно собрать схему не составит большого труда. Для того чтобы была возможность управлять импульсами, следует закрепить при помощи паяльника к конкретным ножкам микросхемы радиодетали.
Разберем конструкцию генератора ультразвуковой частоты высокой мощности. В качестве генератора УЗ-частоты работает микросхема D4049, которая имеет 6 логическиХ интерторов.
Зарубежную микросхему можно заменить на аналог отечественного производства К561ЛН2. Для подстройки частоты требуется регулятор 22к, при помощи его УЗ можно снижать до слышимой частоты. На выходной каскад, благодаря 4-м биополярным транзисторам со средней мощностью, поступают сигналы с микросхемы. Особого условия по выбору транзисторов нет, здесь главное выбрать максимально близкие по параметрам комплементарные пары.
Практически любая ВЧ-головка, которая имеет мощность от 5 ватт, может быть использована в качестве излучателя. Идеальным вариантом станут отечественные головки типа 10ГДВ-6, 10ГДВ-4 или 5ГДВ-6, их с легкостью можно найти во всех акустических системах производства СССР.
Сделанную своими руками схему генератора УЗ осталось только спрятать в корпус. Контролировать мощность ультразвукового генератора поможет металлический рефлектор.
Схема ультразвукового генератора
В современном мире для отпугивания собак, насекомых, грызунов, а также для высококачественной стирки принято использовать генератор ультразвуковой. УЗГ также используется для того, чтобы значительно сократить временные затраты при промывке и травлении печатных плат. Химические процессы в жидкости протекают значительно быстрее благодаря кавитации.
В основе схемы УЗГ состоят два импульсных генератора прямоугольной формы и усилитель мощности мостового вида. На логических элементах типа DD1.3 и DD1.4 устанавливается перестраиваемый генератор импульсов УЗ частоты формы меандр. Следует помнить, что его рабочая частота напрямую зависит только от общей сопротивляемости резисторов R4 и R6, а также от емкости конденсатора С3.
Запомните правило: чем меньше частота, тем больше сопротивление этих резисторов.
Использование ультразвука: широчайшая сфера применения
Как все мы знаем, ультразвук в современном мире где только не используется. Наверняка каждый из нас хоть раз в жизни проходил процедуру УЗИ (ультразвукового исследования). Следует добавить, то именно благодаря УЗИ доктора могут обнаружить возникновение заболеваний органов человека.
Ультразвук активно применяется в косметологии для эффективного очищения кожного покрова не только от грязи и жира, но и от эпителия. К примеру, ультразвуковой фонофорез успешно используется в салонах красоты как для питания и очищения, так и для увлажнения и омоложения кожного покрова. Методика применения УЗ-фонофореза усиляет за счет действия ультразвуковой волны защитные механизмы кожи. Косметические процедуры с применением ультразвука считаются универсальными и подходят для всех типов кожи. Ультразвуковой фонофорез вторит чудеса!
Ультразвуковой генератор пара активно используется не только в турецких хаммамах, финских саунах, но и в наших современных русских банях. Благодаря пару наше тело эффективно очищается от невидимой грязи, наш организм избавляется от токсинов и шлаков, оздоравливаются кожа и волосы, пар положительно влияет на органы дыхания человека.
Генераторы искусственного тумана активно используются для повышения влажности воздуха в помещениях, что благотворно влияет на климат в квартире. Особенно актуальным это стает в холодное время года, когда централизованное отопление пересушивает воздух. Используют генераторы искусственного тумана как в жилых помещениях, так и террариуме или зимнем саду. Специалисты советуют иметь ультразвуковой генератор тумана людям с заболеваниями дыхательных путей или склонными к аллергическим заболеваниям.
