Как сделать макет эллипса

Как рисовать эллипс в разных плоскостях

Видеоурок предназначен для устранения ошибочного построения эллипсов в рисунке.

К созданию видео подтолкнуло потребность делится опытом с окружающими. Планирую создавать ролики, которые позволят вам освоить такую вещь, как архитектурный рисунок.

Что такое эллипс? В нашем случае, эллипс — это круг искаженный перспективой. Пригодится для тех, кто сталкивается, к примеру, с проблемой прорисовки колес у автомобиля или круглых окон на фасаде зданий.

Автор видео — Студент 5-го курса архитектурного вуза г.Казани

Дубликаты не найдены

Кстати большая ось эллипса и линия которая делит окружность в перспективе пополам, никогда не совпадают, поэтому большую ось надо игнорировать и рисовать только по малой оси, которая совпадает с прямой, перпендикулярной плоскости и идущей в точку схода.

А можно, пожалуйста, чуть подробнее про смещение центра на положение без учёта перспективы у последнего эллипса?

там дело в том, что действие перспективы на эллипс нивелируется особенностью его восприятия. чистая геометрия. Нарисуй окружность, поставь недалеко точку. проведи из этой точки две касательные к окружности. Полученный сектор между касательными, есть угол обзора. Чем ближе ты подходишь, тем меньший сектор ты видишь у эллипса, чем дальше ты от него, тем сектор больше.

Как сделать макет эллипса

Студенты, даже пройдя курс общей архитектурно-художественной подготовки, совершают ошибку в правильном размещении эллипса в пространстве, что говорить про неподготовленного человека

Ответил вам, не понимая мотива вашего вопроса. Уточнишь?)

В Вашем случае должна быть полезной.

Эллипс в общем случае определяется как «геометрическое место точек, равноудаленных от двух точек, называемых фокусами эллипса»

Строится двумя булавками, веревочкой и карандашом.

То, что я демонстрировал на видео, называется линейно-конструктивный рисунок. Булавки и веревка не поможет вам от руки нарисовать то, что порой требуется от дизайнера или архитектора.

Вы спорите о названии вещей, я — изображаю суть вещей

Зачем нужен перпендикуляр к плоскости вращения эллипса? Попробуйте вокруг себя разложить тарелки, поворачиваясь лицом к каждой, заметите, что широкая часть эллипса будет перпендикулярна оси вращения «равноудаленных точек» эллипса.

Почему «втупую» не рисовать по 8ми точкам? Да, так тоже можно, но не 8 точек образуют линию эллипса, а его ось, размещение которой я и объясняю в своем ролике

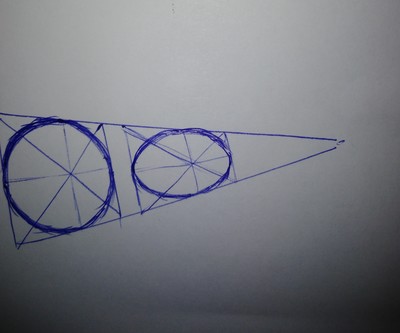

Присмотритесь к картинке, которую я прикрепил, и вы увидите схождения с тем, что я рассказывал
