Как сделать макет гаража

Прошлой зимой приобрел гараж для машины и небольшой мастерской, в которой будем делать коллекционные модели автомобилей (о них подробнее в моем блоге) Гараж довольно большой, 7,25х4,25 м, есть подвал на всю площадь гаража и второй этаж.

Изначально гараж выглядел так:

Как сделать макет гаража

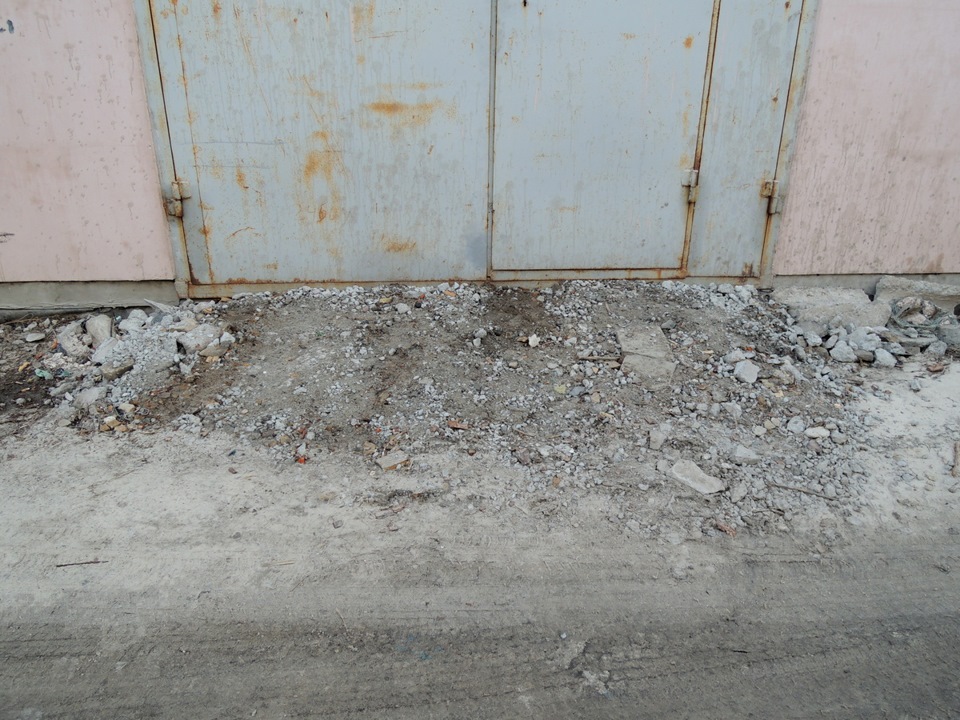

Заехать было невозможно из-за перепада высот перед воротами (гараж новый, ранее им не пользовались) и лежащих на полу поддонов.

Как сделать макет гаража

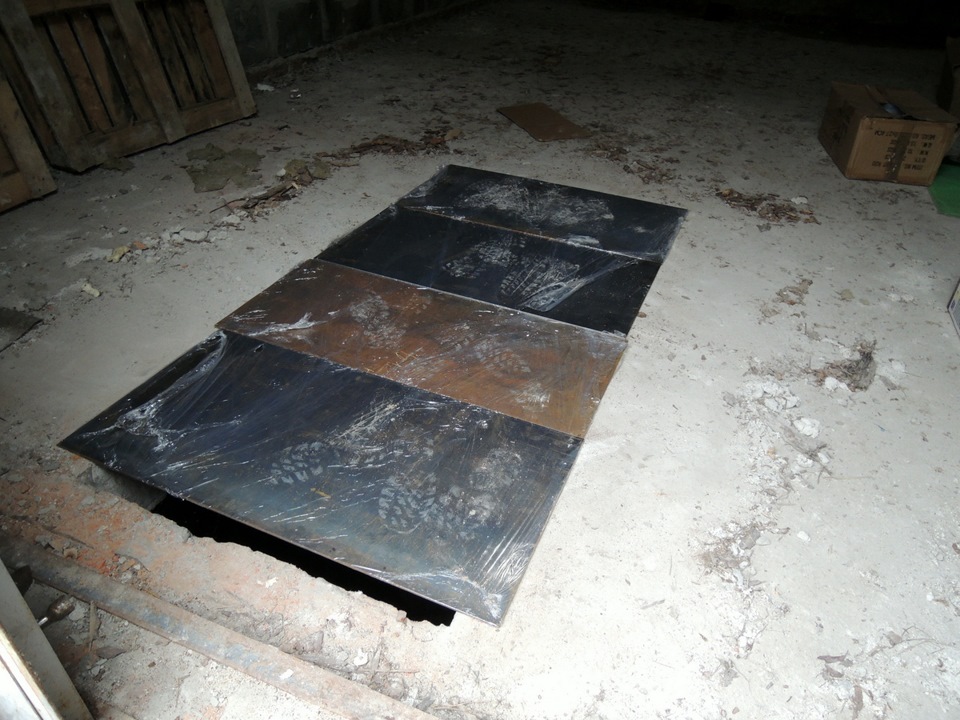

Поддоны убрал, ход в подвал временно закрыл листовым железом 6 мм. На полу был слой строительной пыли толщиною в палец — убрал, она вся ушла на подсыпку въезда.

Как сделать макет гаража

Как сделать макет гаража

Теперь можно и машину ставить. Кстати, на фото она стоит именно так, как будет потом, когда все задуманное воплотится в металле, дереве и пластике.

Как сделать макет гаража

А теперь вернемся к проекту. Как все это будет выглядеть в будущем. В процессе рисования несколько раз все менял, переделывал и улучшал. Предварительное планирование и прорисовка помогли скомпоновать все максимально эффективно, на сколько это было возможно на этом этапе, хотя, в процессе обустройства, скорее всего будут вносится какие-то изменения.
Изначально гараж будет утеплен по периметру изнутри пенопластом (все стены, включая боковые) и минватой (потолок второго этажа). Теплоизоляция планируется максимально эффективная. Зимой температура в гараже должна быть комфортной для работы (+18…+20), а обогрев планируется индивидуальными электрическими обогревателями.

Также сейчас занимаюсь проектом вентсистемы (работаем с химикатами, нужна хорошая вентиляция) и проектом разводки освещения. Кстати об освещении. С зимы не очень много сделано так как гаражный кооператив все никак не проведет свет по нашему ряду, но, вроде до конца июня он обещает быть.)

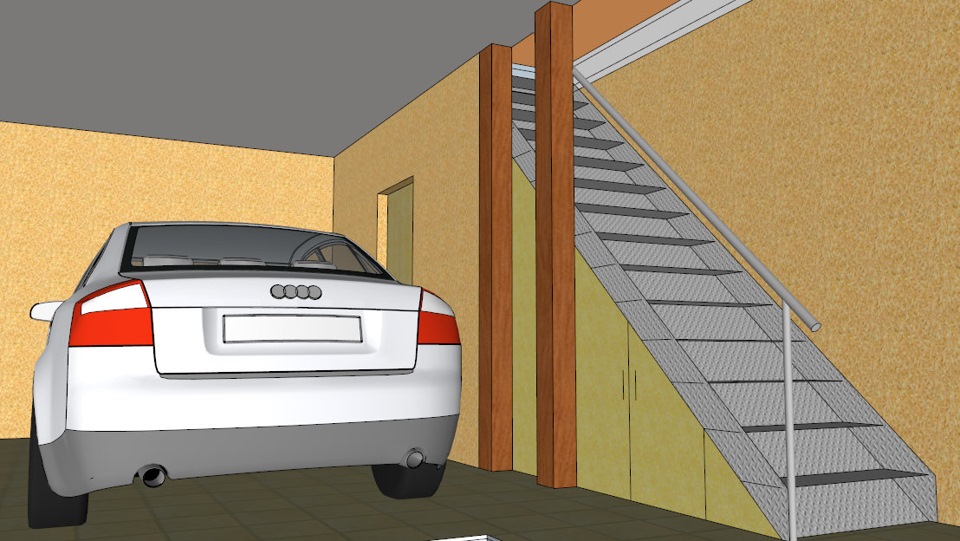

Здесь будет место для машины, санузел, вход в подвал и лестница на второй этаж.

Как сделать макет гаража

Две вертикальные подпорки будут держать спиленные балки перекрытия, который надо будет спилить для размещения лестницы на второй этаж. Под лестницей разместятся бак (синий) для холодной воды, водонагреватель (красный) и, возможно, компрессор (белый), они показаны на ФОТО 9.

Как сделать макет гаража

За лестницей, в дальнем углу, разместится санузел, дверь будет сдвижная, чтобы не мешала ни в гараже, ни в санузле, при открытии будет прятаться в стену.

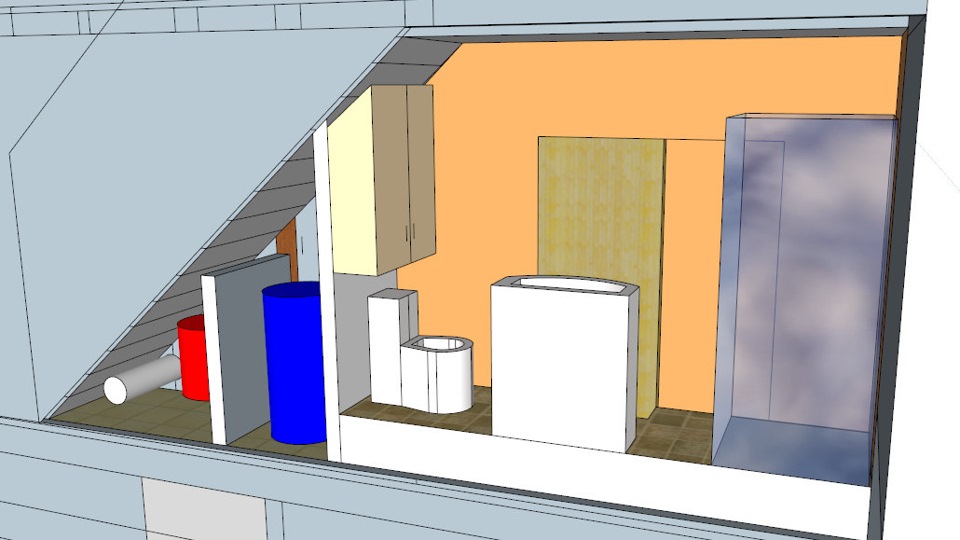

В санузле будет душ (слева), умывальник (по центру) и унитаз (справа), над унитазом тумбочка для принадлежностей и, возможно, каких-то технических средств. Санузел будет приподнят, под полом разместятся трубы водоснабжения и канализации.

Как сделать макет гаража

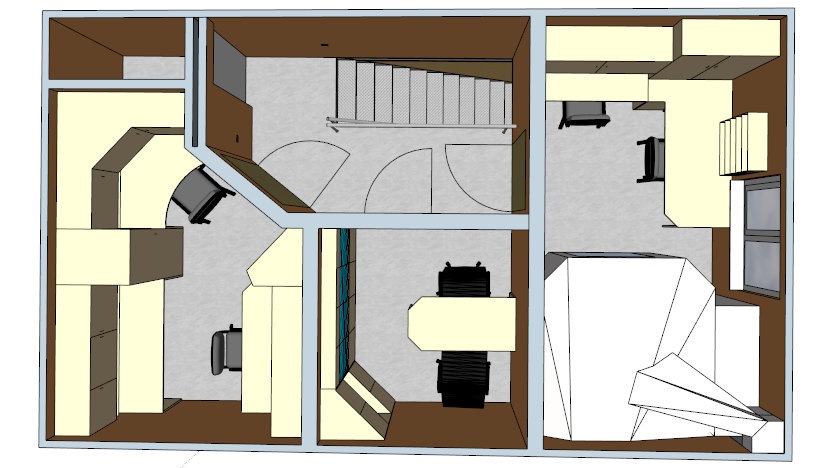

На втором этаже разместятся основные помещения мастерской.
Черновая комната (слева) для литья, шлифовки, полировки, и прочих работ связанных с пылью, стружкой и вредными запахами.
Чистовая комната (справа) для сборки моделей и мелкой покраски.
Кабинет для совещаний (по центру).
Гардеробная комната для чистой одежды (на картинке слева вверху).

Как сделать макет гаража

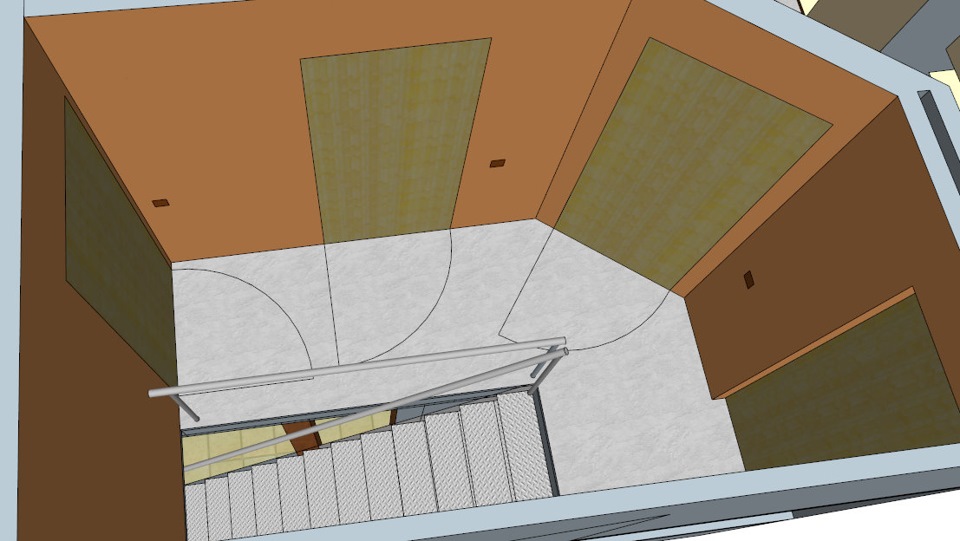

Лестница на второй этаж и коридор. Справа сдвижная дверь в гардероб. При открывании дверь прячется в стену. Гардероб выделен в отдельную комнату чтобы не хранить чистые вещи в рабочих комнатах, где они могут испачкаться или вобрать в себя посторонние запахи.

Как сделать макет гаража

Черновая комната. Два стола для главного мастера и угловой стол для литейщика-маляра.

Как сделать макет гаража

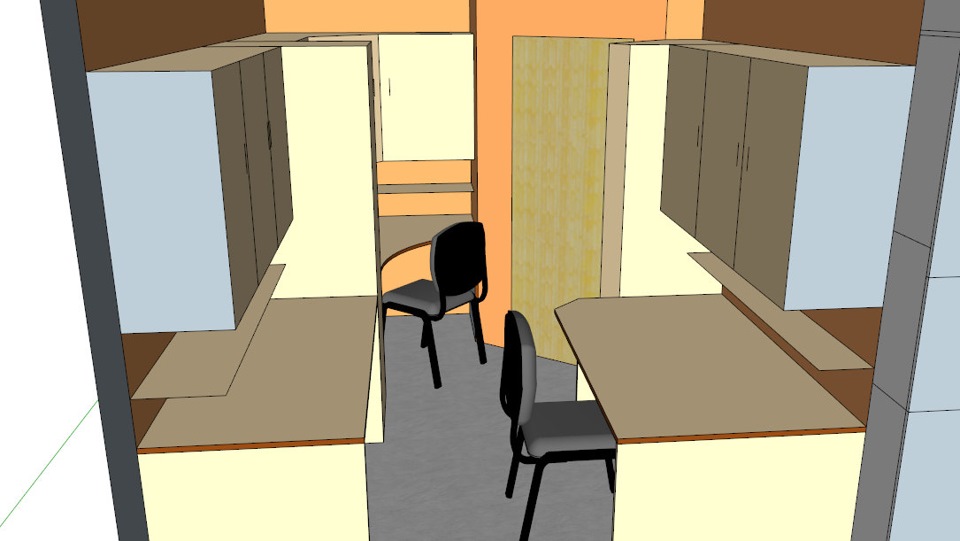

У главного мастера два стола, один напротив другого, больший стол имеет срезанный угол чтобы было удобнее ходить по помещению, не цепляясь за выступающий угол. Над каждым рабочим местом будут шкафчики и под ними полочки, которые имеют удобный доступ и расширяют рабочую поверхность столов.

Как сделать макет гаража

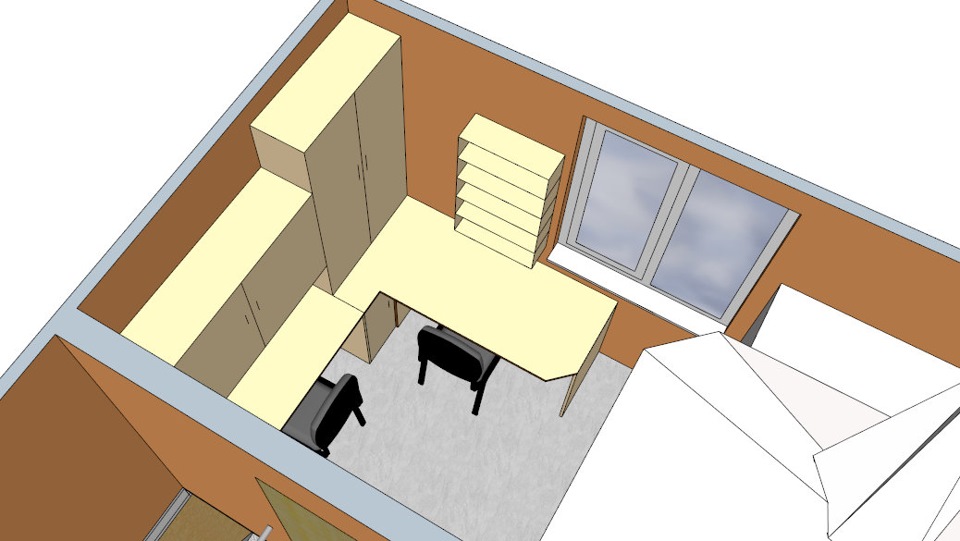

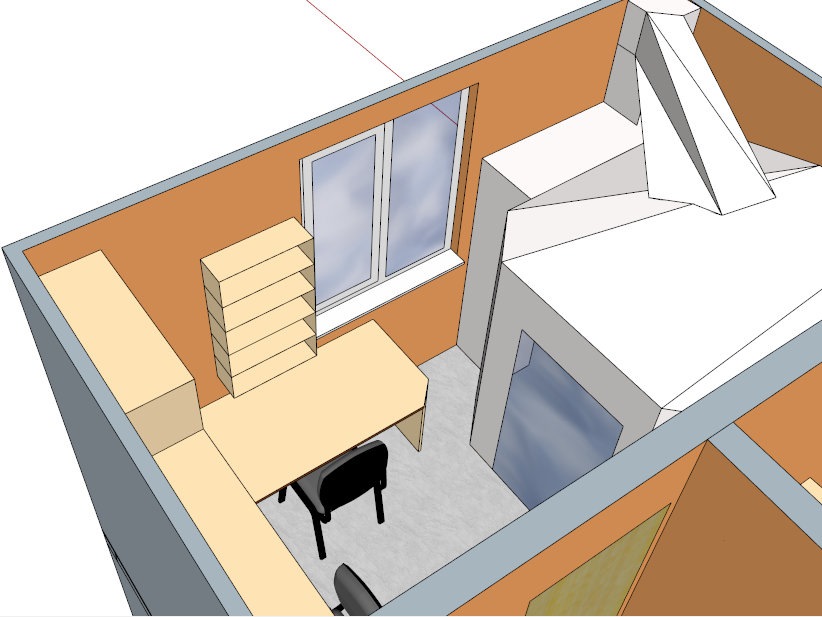

Во второй комнате значительную часть занимает покрасочная камера (на картинке ниже она справа), слева размещены два места сборщиков. Над столом одного из сборщиков размещены шкафчики и полка, а у второго только полочки для собранных моделей. В углу размещен более вместительный шкаф.

Как сделать макет гаража

Как сделать макет гаража

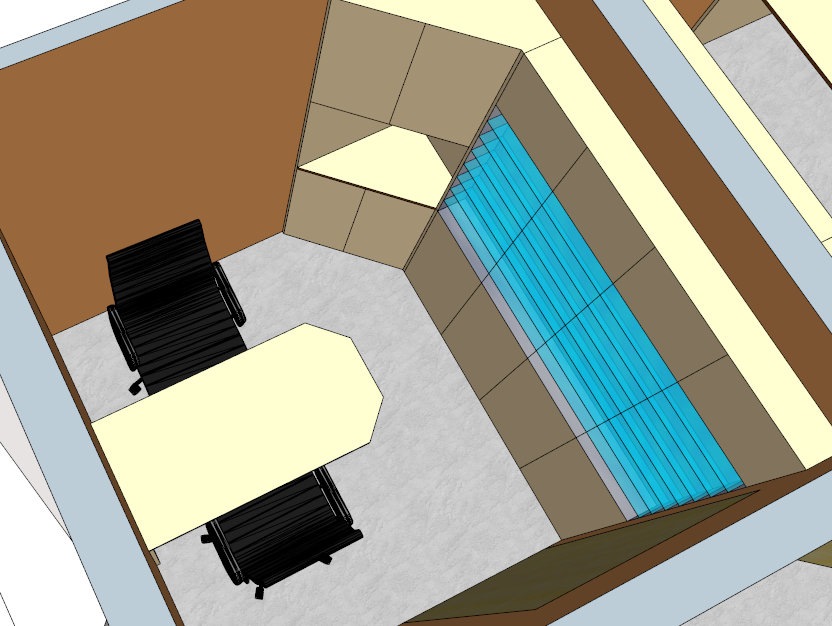

В кабинете все просто: стол со срезанными углами, два кресла, шкаф вдоль стены с полками для моделей, в углу шкаф с полкой для электрочайника или кофеварки и тумбочки для офисных принадлежностей.

Как сделать макет гаража

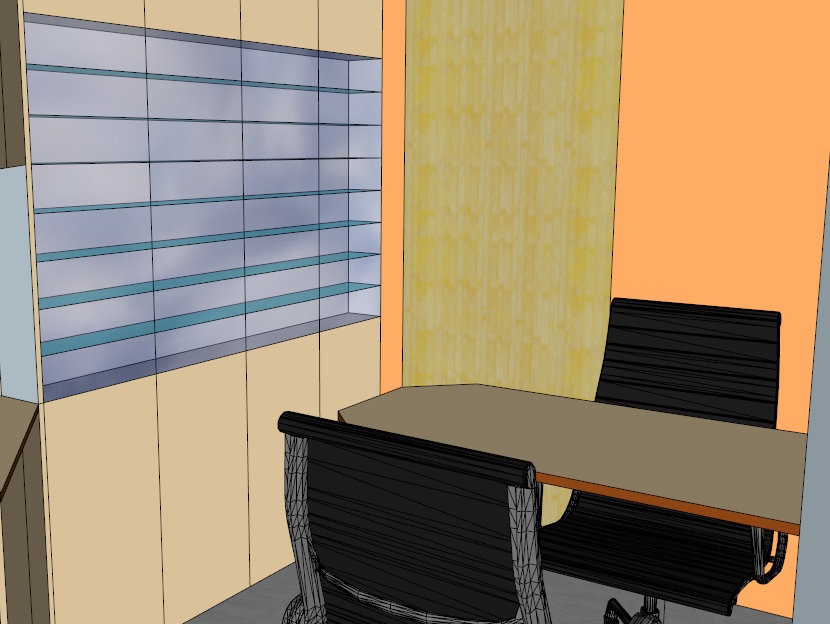

На полках под стеклом будут стоять уже завершенные и будущее модели TMTmodels.

Как сделать макет гаража

В подвале разместятся два помещения складов и комната отдыха. Ранее планировалась сауна, но по ряду причин я отказался от этой идеи.

Как сделать макет гаража

В правом складском помещении будут размещены баки для грязной воды и стеллажи. В левом складском помещении разместится холодильник и вещи, которые не влезут в правый склад.))

Как сделать макет гаража

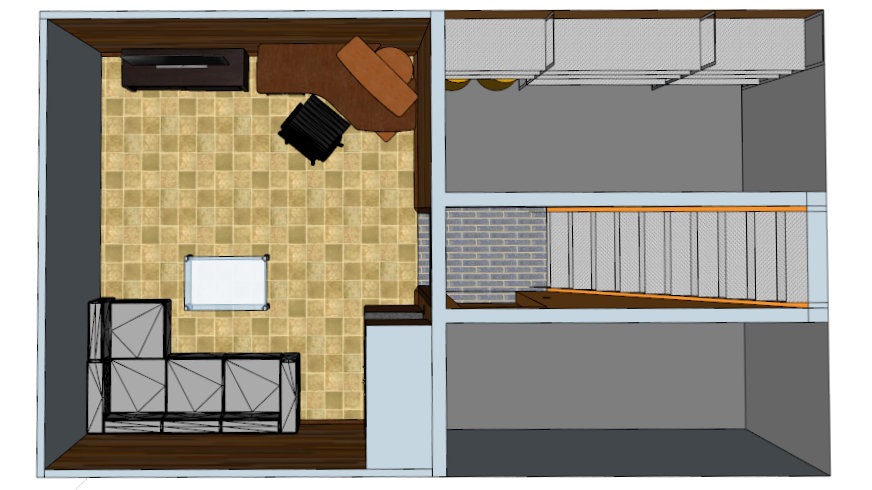

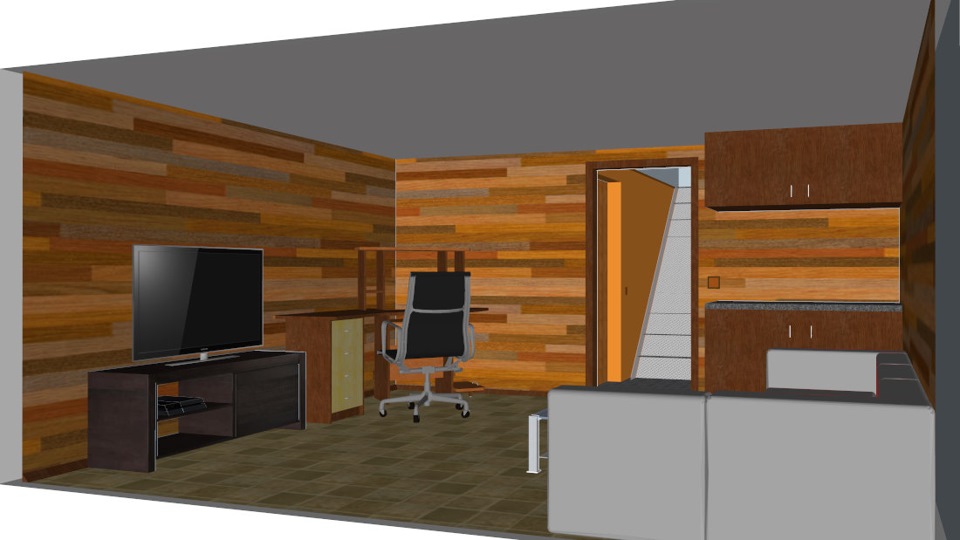

В комнате отдыха поставим огромный диван, пару кухонных тумбочек и шкафчиков со столешницей (на которой позже появится микроволновка) и журнальный столик.

Как сделать макет гаража

А также телевизор с PS4, и угловой стол с креслом, компьютером и принтером, где можно что-то поискать в интернете или распечатать что-либо.

Как сделать макет гаража

В комнате отдыха работники мастерской и их друзья смогут посмотреть фильм или футбол, попить пивка с рыбкой, поиграть на PlayStation или просто полежать на диване отдохнуть после тяжелого трудового дня.)

Источник

Собираем модель Гараж

Как сделать макет гаража

Добрый день, дорогие читатели!
Сегодня будем собирать гараж. Папы и старшие товарищи могут подсказать более младшим, насколько это место является сакральным в жизни каждого мужчины Как сделать макет гаража. Слабому, но умному полу, это знание также будет полезно для понимания мужчины и мелкой манипуляции над ним)). Поэтому высоко ценятся носители знаний о гаражах и их строительстве. Приобщимся к сакральному источнику, хотя бы в миниатюре, и мы.
В каждой шутке есть доля шутки, настало время вернуться к серьезной части обзора. Несмотря на достаточно объемный размер модели, она не относится к сложным. Основной ее частью являются простые стены с окошками и воротами, собирать которые несложно, а результат виден сразу. Поэтому даже маленькие дети справятся с заданием, помощь взрослых может потребоваться только при сборке и монтаже крыши.
С гаражом можно играться продолжительное время, встраивая его в любимые игры и подключая любимых персонажей. Я, в качестве примера, привел дружественных человечков из лего, для участия в отчетном мероприятии.
А теперь к пошаговой сборке.

Как сделать макет гаража

Момент инициации гаража, пока он находится в форме стройматериалов, готовых превратиться в нечто интересное, повинуясь нашей фантазии и творческому началу.

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Начало положено, кладка кирпичей растет. Для более крепкой кладки рекомендуется небольшое кол-во клея или строительной смеси наносить на каждую соприкасающуюся плоскость стройматериалов.

Как сделать макет гаража

Как сделать макет гаража

На 4м уровне закладываются окна, затем они закрываются 5м уровнем кладки.

Как сделать макет гаража

Стены готовы. Скоро перейдем к превращению коробки в архитектурное строение «а-ля гараж».

Как сделать макет гаража

Склеиваем боковинки гаражной крыши и упорную балку, на которую будет крепится крыша.

Как сделать макет гаража

Доклеиваем упорную балку вторым рядом внахлест. Прочности одного ряда недостаточно для надежного крепления крыши.

Как сделать макет гаража

Смонтировали собранное ранее. Напоминаю, что при сборке отдельных частей им надо дать схватиться, будь то строительная смесь или клей для набора минимальной прочности. Это может занять до 5 минут.

Как сделать макет гаража

Собираем крышу. Отдельное внимание обращаю на сборку ворот. Для фиксации их с коробкой гаража вырезаю из любой тонкой картонки 2 квадратных листочка, по одному на каждую створку ворот. Затем каждый из листочков сгибаю пополам, одну часть приклеиваю к воротам, вторая дальше будет приклеена к стекам гаража. В результате нехитрого действия, ворота смогут открываться и записраться, что сделает игру с гаражом интереснее.

Как сделать макет гаража

Пример нанесения клея ПВА-М на склеиваемые плоскости.

Как сделать макет гаража

Как сделать макет гаража

Гараж в первом приближении собран, мы молодцы.

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

На новоселье прибыла группа веселых лего-человечков

Как сделать макет гаража

Как сделать макет гаража

В финале выкладываю проектную документацию пошаговую инструкцию, по которой собирал гараж.

Как сделать макет гаража

Спасибо за внимание,
надеюсь что пост был интересен.
С уважением,
Сергей.

Источник

Сообщества › Масштабные Модели › Блог › Гараж для моделей )

Как сделать макет гаража

По просьбе знакомого коллеги коллекционера, для его наследника, да к тому же и начинающему собирателю, сделал вот такую полку-машину под 43-й масштаб )

Как сделать макет гаража

Как сделать макет гаража

На дюпели не обращайте внимания, на них подвешена для фото, крепления полки осуществляется стандартным способом:

Как сделать макет гаража

Комментарии 28

Как сделать макет гаража

Как сделать макет гаража

Красиво получилось! Взял на заметку))

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Аккуратно и красиво!

Как сделать макет гаража

Сын выклянчил у меня хромированную радиаторную решетку от Мерседеса W116. Оставив только рамку и вставил в нее деревянный короб со стеклянными полками. Получилось для 1:43 очень неплохо. Ковыряясь в гараже нашел еще одну решетку. Дойдут руки сделаю себе подобное. Жалко у меня 1:18. Больше 5-6 Мерседесов не войдет.

Как сделать макет гаража

Тоже есть мысли сделать полку с использованием решетки радиатора, надо будет подобрать на пробу ненужную или сломанную.

Как сделать макет гаража

Думаю сразу прицеп надо сделать) можно в серию, желающих думаю много будет)

Как сделать макет гаража

С прицепом тоже делал ))) Тогда фотоаппарата под рукой не было

Как сделать макет гаража

Сколько льда стоит такое изделие) с прицепом и без?)

Как сделать макет гаража

Т.к. делается на заказ, то это зависит от размера. Та что на фото, 1250 руб., внутренний размер полки: высота — 27,5 см, длина — 59 см, глубина — 6 см, расстояние между полками — 6 см. Общий внешний размер высота — 36 см, длина — 82 см. Если с прицепом, то 2 000 руб.,

Как сделать макет гаража

Советские модельки отличные

Как сделать макет гаража

Не равнодушен я к ним с детства )))

Как сделать макет гаража

симпатично, если есть стекло совсем хорошо.но для хранения нормальной коллекции очень маленкая.

Как сделать макет гаража

Это для подрастающего поколения, под «взрослые» коллекции тоже делал, но это уже витрины. Стекло тоже можно сделать, точнее стеклопластик прозрачный брал (т.к. для детей, безопасней будет чем стекло).

Источник

Сообщества › Гараж Мечты › Блог › Проектирование мастерской

Как сделать макет гаража

При создании своей мастерской, не важно строите ли Вы мастерскую с нуля или превращаете гараж в мастерскую, все сталкиваются с проблемой подбора оборудования и его грамотного размещения в помещении. Очень сложно, а иногда и просто не возможно заранее предусмотреть все мелочи. И получается так, что Вы ставите оборудование и оно съедает лишний десяток сантиметров, при этом все ваши дальнейшие планы летят к чертям и приходится всё компоновать заново и уже совсем не так как хотелось.

У меня в планах строительство мастерской. И очень не хочется ошибиться с размерами помещения и в дальнейшем страдать от нехватки места. Поэтому сначала я делаю подробный трехмерный проект мастерской.

Пару лет назад в поисках самой простой 3D программы, в сети я набрел на программку SketchUp.
Эта программа ориентирована на не профессиональных пользователей. Она имеет интуитивно понятное управление. Нет никаких лишних и дополнительных настроек, что очень упрощает её использование и не требует знаний 3D моделирования.

Так же огромным плюсом является наличие уже готовых 3D моделей. Пользователи со всего мира создают и загружают в открытый доступ тысячи моделей всевозможных шкафов, диванов, столов, автомобилей и даже целых зданий и космических кораблей.
Так же на Ютубе полно обучающего видео по пользованию этой программой.

Пошаговое создание модели я описывать не буду, все найдете на Ютубе, просто покажу что у меня получилось.

Всё оборудование, верстак, сварочный стол, сварочные аппараты, было загружено из каталога готовых моделей. Даже модели людей там есть.

Как сделать макет гаража

Так же в каталоге имеется большой выбор различных станков.

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Очень удобно то, что все модели можно измерить, для понимания их реальных размеров.
Не удобно то, что все измерения производятся в футах и дюймах. Но конвертер величин решает эту проблему.

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Размещаем машины в мастерской.

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

А теперь можно приступить к работе)

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Размеры 3D моделей все же могут отличаться от реальных размеров, поэтому, для верности, нужно измерять реальный размер машины и сравнивать с моделью. Если не удается найти модель подходящих размеров, то без особых трудностей можно самому создать простенькую модель.

Вот такая мастерская получилась у меня. Размеры мастерской 10 х 11 метров, плюс компрессорная 3 х 3 метра. Для ее создания мне понадобился один день с перерывами.

Как сделать макет гаража

Спасибо за внимание!
Успехов!

Метки: antonl31, мастерская, 3d, моделирование, проектирование, гараж

Комментарии 48

Как сделать макет гаража

Здравствуйте, прочитав вашу запись о работе в SketchUp, решился попробовать сделать мастерскую, но вот столкнулся с проблемой, не могу найти трубогиб. Если вас не затруднит, можете скинуть модель трубогиба. Заранее спасибо

Как сделать макет гаража

А как привязовать модель к плоскости, в компасе знаю а тут не понятно, допустим авто на пол поставить?

Как сделать макет гаража

Я просто ловил, совмещал плоскости

Как сделать макет гаража

Как сделать макет гаража

Я давно это искал! Спасибо друг!

Как сделать макет гаража

Как сделать макет гаража

Интересно интересно. Похоже это то что я искал но не мог сформулировать …
Спасибо дружище!

Как сделать макет гаража

Как сделать макет гаража

Отопление надо обязательно учесть

Как сделать макет гаража

Это да. Только я еще не определился что будет, или простые радиаторы или калориферы

Как сделать макет гаража

Подъемник какой планируешь поставить?

Как сделать макет гаража

двухстоячный не менее 3 тонн

Как сделать макет гаража

Как сделать макет гаража

Еще не определился

Как сделать макет гаража

двухстоячный не менее 3 тонн

В какую сумму планируешь уложиться при строительстве?

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Как сделать макет гаража

Добрый день а можно попросить ссылку от куда скачивали автокад

Как сделать макет гаража

Это не Автокад. Это SketchUp. Я брал здесь google-sketchup.ru.softonic.com/

Как сделать макет гаража

пресс и сверлилку нужно ставить около верстака, на котором должны быть большие и маленькие тиски. или придется бегать между ними, а за месяц это километры так же не вижу ящика для инструментов и приспособлений к станкам.резцы, фрезы, кулачки, патроны. сверла? это все занимает прилично места.фрезерный и токарный станки не каждый день нужны(хотя смотря что и как делать) а вот стружка раскаленная спокойно долетит до автомобилей и оставит следы на краске. зачем тратить время на эти программы? все равно все будет расставлено по месту, а больше времени уйдет на расчет и организацию и монтаж утепления-отопления, электричества-освещения(грамотного) и трасс воздуха по всему гаражу

Как сделать макет гаража

Это не окончательный вариант. Это создано за один день. Естественно нужны доработки. Это не автосервис. Это личная мастерская. Тратить время на проектирование необходимо. Иначе придется тратить время, силы и деньги на перестройку помещения уже в реальности. А потом еще и работать в не комфортных условиях. Не один раз проходил это. В процессе создания этого проекта уже пришло понимание, что места будет не достаточно. Изначально хотел делать помещение 10х10. Дальнейшие доработки естественно последуют. Еще как минимум нужно разместить лентопильный станок. Еще нужно помещение под склад, нужен туалет. Я проектирую исходя из своего опыта и для своих задач. Например мне не нужно держать у верстака сверлильный и пресс. У пресса свой столик есть. У токарного так же тумбочка имеется. Это не значит что она будет такого же вида. Мне хватит. В компрессорной делать раздевалку и комнату отдыха это просто издевательство.

Как сделать макет гаража

Во время отдыха компрессор будет выключен. Еще вариант, если строится с ноля все это, то делать подвал по периметру высотой метра 2.2-2.5. Затраты на фоне всего остального небольшие, а площадь в два раза больше. У нас один двойной гараж так организован.но сверху вообще ничего, кроме двух авто, а внизу токарный, пресс, стеллажи, верстак и спец инструмент. Вверху красиво, светло и чисто.а внизу грязная и просторная мастерская. Компрессор стоит на крыше на пружинах.закрыт стальными листами, чтоб не украли.там же и улитка для вентиляции на рядом стоящую окрасочную камеру

Как сделать макет гаража

Компрессор при работе поднимет пыль. Он должен стоять в специальном помещении. Вариант с подвалом меня не устраивает

Как сделать макет гаража

зря.экономия небольшая, а площадь двойная.

странно. мой компрессор пыль не поднимает(стоит в подвале).на сто огромный также. на шиномонтаже гигантский стоит даже не закрыт ничем тоже прям на крыше и даже не знаю что там может пылить

Как сделать макет гаража

Копать котлован под подвал для меня не приемлемо. Экономии нет никакой. Земляные работы с тяжелой строительной техникой, вывоз грунта, укладка плит перекрытия. Все это не дешево и не быстро. Сядь и посчитай сколько все это стоит. Я буду строить помещение каркасного типа. Вентилятор на компрессоре поднимает пыль. Мне шум компрессора не нужен. Поэтому только отдельное помещение.

Как сделать макет гаража

выкопать яму и вывезти землю не так и дорого. вот потом залить стены или уложить блоки с последующей стяжкой и накрыть все это плитами.вот тут уже немного потянет денег. но от всей цены мастерской процентов 20 в плюс.не более, а площадь в два раза больше при этом. там можно и станки поставить и комнату отдыха и склад и много чего еще.вплоть до того, что с 10 на 11 можно уменьшить площадь.тем самым снизив затраты на отопление и электроэнергию в будущем. и на строительство каркаса и отделки.так что по итогу не такая уж экономия получается.

Как сделать макет гаража

Без конкретных цифр это все пустые слова. Такое строительство мне не нужно. У меня есть гараж с подвалом и я прекрасно понимаю что это такое. Поэтому и не хочу его делать

Как сделать макет гаража

Это не окончательный вариант. Это создано за один день. Естественно нужны доработки. Это не автосервис. Это личная мастерская. Тратить время на проектирование необходимо. Иначе придется тратить время, силы и деньги на перестройку помещения уже в реальности. А потом еще и работать в не комфортных условиях. Не один раз проходил это. В процессе создания этого проекта уже пришло понимание, что места будет не достаточно. Изначально хотел делать помещение 10х10. Дальнейшие доработки естественно последуют. Еще как минимум нужно разместить лентопильный станок. Еще нужно помещение под склад, нужен туалет. Я проектирую исходя из своего опыта и для своих задач. Например мне не нужно держать у верстака сверлильный и пресс. У пресса свой столик есть. У токарного так же тумбочка имеется. Это не значит что она будет такого же вида. Мне хватит. В компрессорной делать раздевалку и комнату отдыха это просто издевательство.

как это не нужно держать пресс и сверлилку около верстака?)) это же как основное при ремонте. на моей прошлой работе между верстаком и сверлилкой было 4 метра. и я за годы там заколебался бегать. в гараже сверлилка прямо около верстака. сверла на вытянутой руке берутся. удобно! ровно как и пресс. подразобрал узел на верстаке и побежал с ним на пресс(судя по все 11 метров итого 22 метра пробежка с куском железа) и обратно на сборку. ну да. совсем не нужно. что это за тумбочка около токарного? нормальная оснастка к токарному занимает приличный шкаф! и такой же шкаф к фрезеру)) или нет смысла от станков, тк не будет универсальности. да и вообще, нужно делать упор на кранбалку эт не так дорого, зато передвигать станки.снимать моторы и прочее можно одним пальцем.
