Уроки по железнодорожному макетированию
На данной странице мы, вместе с одним из наших покупателей, будем Вам рассказывать и показывать сборку макета железной дороги немного другого уровня. Мы Вам расскажем как можно сделать макет дома и с какимим сложностями вы можете столкнуться при создании макета. Сам макет будет более крупных размеров, а так же будет включать несколько элементов, о которых мы еще не рассказывали в предыдущих статьях.
. Урок 1 (25/02/14)
Идея о создании макета приходит тогда, когда у вас появляется любой стартовый набор. Мы за основу взяли набор PIKO 57175 Цифровой стартовый набор железной дороги «Грузовой и пассажирский составы».
Во-первых, необходимо определится чего Вы хотите. Какой будет ландшафт (горы, туннели, водоемы), город, промышленная территория или сельская местность, а так же примерное количество поездов, которые должны одновременно ехать на Вашем макете.
Мы определились так: на нашем макете должна быть гора, туннели, мосты, сельская местность. И нам очень хотелось, что бы в нашем городке ездило одновременно как минимум два состава. А так же решили сделать нижний ярус, для хранения поездов (т.к. в будущем планируем увеличивать количество составов).
Во-вторых, нужно решить каких размеров будет Ваш макет. Какую площадь Вы можете отвести для этого чуда? Мы решили, что у нас макет будет размером 2,20х1,40м.
В-третьих, необходимо сделать стол для макета. Для этого Вам понадобится ДСП/фанера или другой довольно прочный материал для основы макета, боковые планки (окантовка стола), а так же ножки для стола (для нашего стола необходимо 6 ножек).
И наконец, после того как Вы определились с общим представлением о макете, его размерами и подобрали/сделали подходящий стол, можно приступать к составлению схемы расположения рельсовых путей. Это самый важный и сложный этап в создании макета!

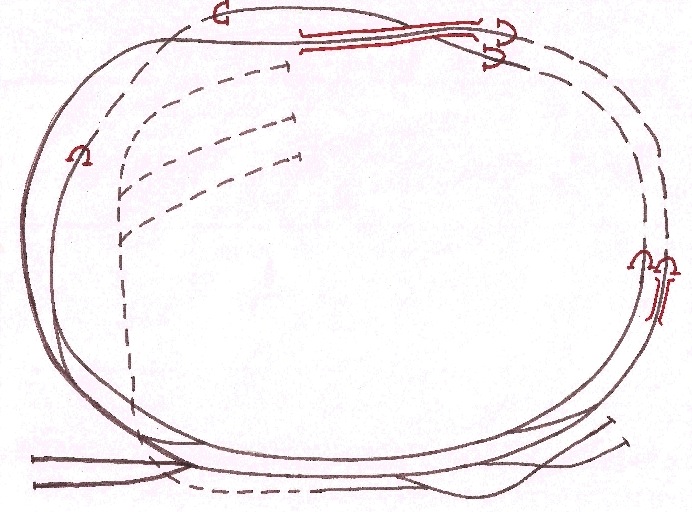

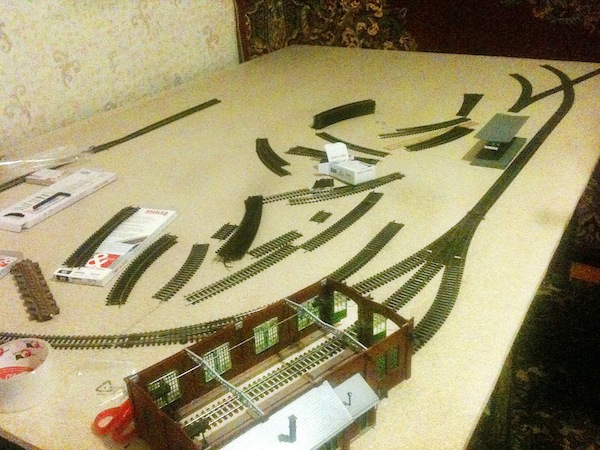

Необходимо сделать набросок примерной схемы рельсовых путей. У нас получилось так:
Урок 2 (02/03/14)
В нашем макете планировалась одна большая гора и небольшие возвышенности, тоннели, а так же водоем.
Что бы все это воплотить, нам понадобился Noch 60805 Набор для моделирования ландшафта + арт.71913 для большой горы и водоема, а так же 2 набора 61605 Noch Тестовый набор Терра-форм для небольшой возвышенности с тоннелем. В данных наборах очень много материала для создания горных поверхностей любых сложностей. И что хорошо, данные наборы позволяют самим сделать гору по своему дизайну, а не только ориентироваться на изображения, предлагаемые производителем.
Первым делом, мы начали делать большую гору с тоннелями.
При создании тоннелей мы столкнулись с такой проблемой: так как у нас в стартовом наборе PIKO 57175 вагоны двухэтажные, они не проходили в портал тоннеля (потому что портал у нас стоял на повороте и вагоны из-за своей длины имели большой вынос корпуса при повороте сходили с рельс). Нам пришлось перед порталом и за ним вставлять небольшие прямые участки рельс, чтобы решить данную проблему.
Важно! При установке порталов, мостов, подъемов и спусков, необходимо обязательно проверять самым большим вагоном, локомотивом, который у Вас есть, прохождение ими опасных участков дороги.
Когда рельсы уложены (желательно использовать подложку для рельс, чтобы уменьшить шум от движения поездов, мы использовали Noch 99150 Подложка под рельсы гибкая, цвет коричневый, 5м), можно конструировать гору.
В нашей большой горе мы сделали 2 тоннеля, площадку для будущей гостиницы. Задняя стена горы не будет просматриваться и мы решили ее сделать из фанеры, вырезав контур будущей горы. Каркас самой горы готов!

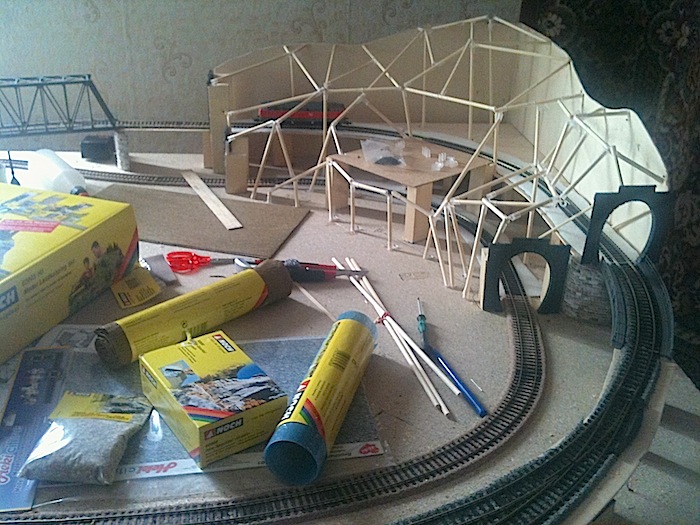

Так же мы создаем каркас для нашей возвышенности и небольшого тоннеля.
Для декора передней стены тоннеля мы использовали Noch 58670 Каменный мост виадук через Рону длиной 37см. Для этого мы разрезали его на две половины. Он нам послужит не только как декор тоннеля, но и как мостовая для наших маленьких жителей.

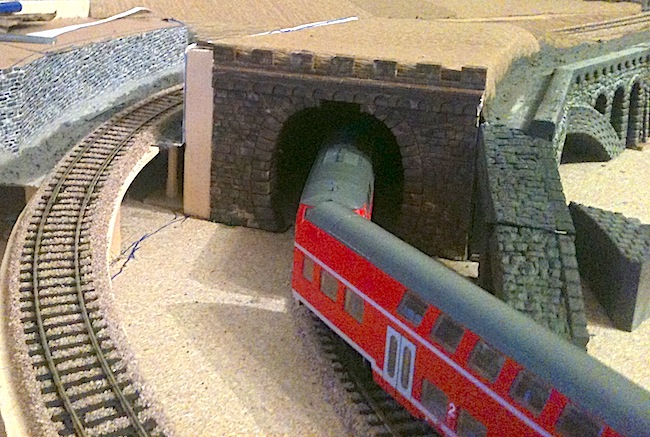

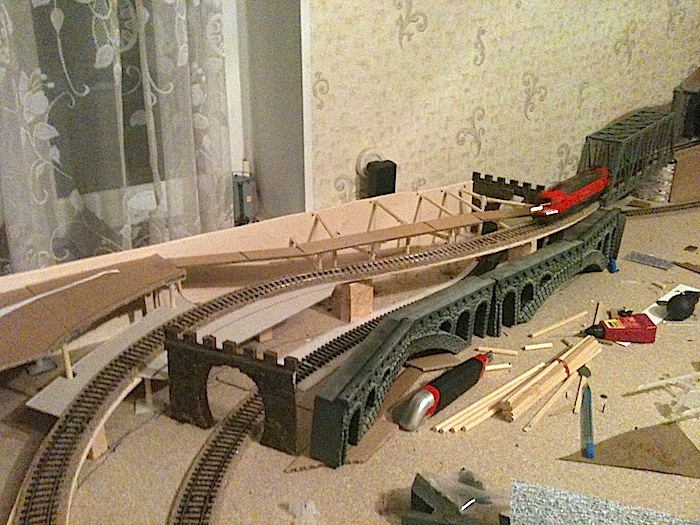

Между горой и возвышенностью мы поставили мост, который входит в комплект набора. А так же мы использовали небольшой радиусный мост на выходе из большой горы на спуске.
На следующем уроке мы с Вами будем оформлять наши каркасы специальной бумагой и делать скалистые участки!
3 урок (11/03/14)
Продолжаем оформление нашего ландшафта:

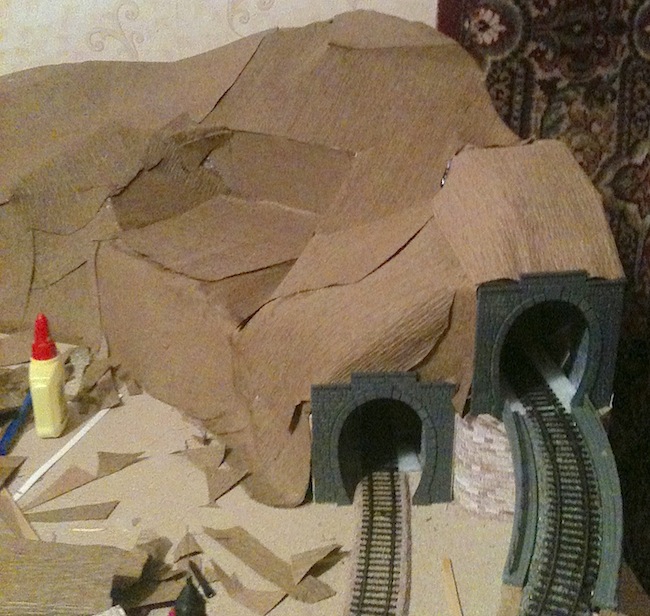

У нас готов каркас большой горы и возвышенности. С помощью крепированной бумаги, которая есть в наборе Noch 60805 Набор для моделирования ландшафта + арт.71913 и Noch 60840 Бумага крепированная водоустойчивая трехслойная мы обрамляем наш каркас. Закрепляем бумагу с помощью обычного клея ПВА.
Для декорирования опор мостов и внутренней части тоннелей мы использовали Noch 57520 Стена «доломитовая» (картон).
Также оформляем каркас возвышенности и все спуски и подъемы.
Для придания нашей горе реалистичности, делаем выступы из скалистых пород. Их можно сделать из уже готовых, например Noch 58451 Горы «гранит»или сделать самому, используя специальную смесь Noch 60880 Смесь «гранит» для создания горных поверхностей (она так же входит в набор для макетирования 60805). Разводится смесь простой водой и можно делать ее различной густоты. Наносится на поверхность шпателем или простой кисточкой.
Вот что у нас получилось:

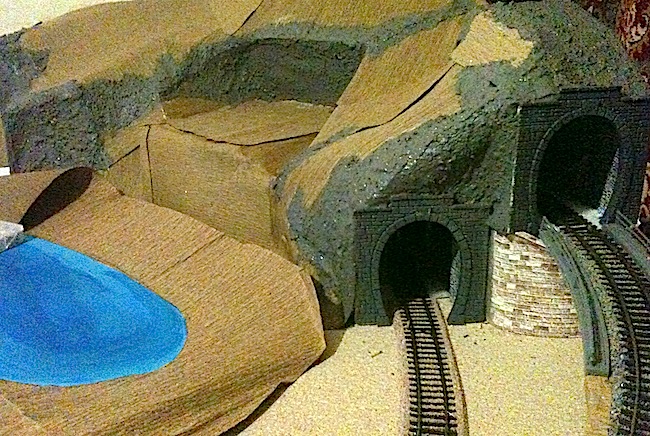

Водоем создается так же с помощью крепированной бумаги и Noch 60850 Пленка для создания водной поверхности (которая так же входит в большой набор для макетирования 60805).
После придания формы водоему, его основу лучше покрасить обычной гуашью, придав тем самым естесственные оттенки глубины. После накрываем пленкой, придав ей нужную форму.
На следующем уроке мы займемся озеленением нашего макета.
Урок №4 (27.03.14)
Сегодня мы начнем декорирование наших гор и железнодорожных путей.
Когда форма ландшафта готова, пора начать высаживать траву и деревья. Для больших, ровных поверхностей лучше использовать готовые травянные маты (они есть разных размеров и цветов). Для неровных поверхностей необходимы будут иммитаторы травянного покрова различных оттенков. Для нанесения имитатора необходим Noch 61130 Клей для травяного покрова, 250 мл и приспособление для нанесения травянного покрова.
Для приклеивания деревьев лучше взять Noch 61130 Клей для травяного покрова, 250 мл. Данный клей после высыхания становится прозрачным и очень прочным.
Также на наших горах сажаем полевые цветы. Можно использовать готовые цветы, а так же разноцветные присыпки.

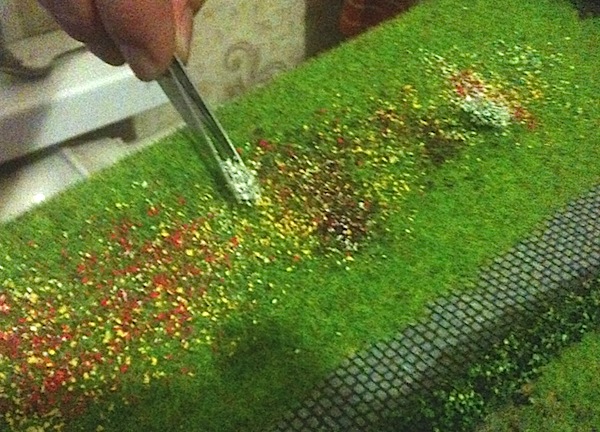

Готовые цветы Noch 07135 Пучки травы «цветы» сажают при помощь клея и пинцета.

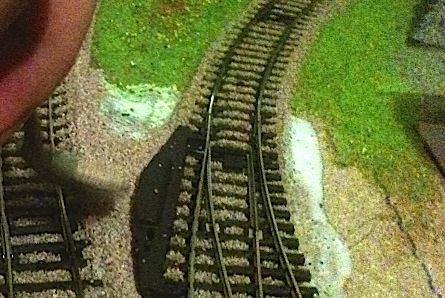

Железнодорожное полотно декорируем щебнем, подходящим по цвету. Для этого нам также понадобиться клей.
Затем, с помощью обыкновеной чайной ложки наносим щебень для железнодорожного полотна на боковину самой подложки и примерно 2-3мм возле, чтобы создать естесственную насыпь.
Для придания реалистичности также используем несколько оттенков присыпок.
После выполнения всех работ необходимо почистить железнодорожное полотно сухой кисточкой и 55281 Материалом для чистки рельсового пути.
