Как сделать макет микроскопа
Как сделать карманный микроскоп для детей в домашних условиях
Микроскопы позволяют вам рассматривать очень маленькие объекты. С помощью этого портативного микроскопа вы сможете разглядывать крошечные вещи в мельчайших подробностях. Вы можете исследовать растения, насекомых, даже земля при ближайшем рассмотрении может быть впечатляющей!
До этого я уже занимался проектами недорогих приспособлений и пару месяцев назад, в рамках научной программы, начал работу над самодельным микроскопом в домашних условиях.
Уникальными особенностями этого микроскопа являются:
Заметка об увеличении: у мини микроскопа есть две линзы: одна примерно 0,6 см диаметром (увеличение 80x), и вторая примерно 0,24 см диаметром (увеличение 140x). Несмотря на большее увеличение у второй линзы, я обычно предпочитаю пользоваться первой, ведь чем меньше линза, тем больше ей нужно света, а фокусировка становится сложнее и это приводит к большим трудностям при изучении образцов. Большое поле обзора у большей линзы делает её простой в использовании, а увеличения в 80 раз вполне хватает, чтобы рассмотреть все детали, невидимые невооруженному глазу.
Дочитайте статью до конца, и вы научитесь тому, как сделать детский микроскоп своими руками!
Шаг 1: Собираем материалы
Вот список материалов, нужных для сборки карманного микроскопа. В дополнение к этому списку, для изготовления корпуса вам будет необходим 3D принтер (или креативность для создания корпуса своими руками). Если не считать стеклянных шариков (линз), то, возможно, всё что нужно для сборки, вы сможете найти дома под рукой.
Я приобрёл шарики в McMaster:
Если ваш бюджет ограничен, то вы можете купить лишь стеклянный шарик — в то время как остальные части лишь добавляют функциональности, для работы микроскопа на самом деле необходим лишь этот шарик.
Шаг 2: Напечатайте корпус
Печать 3D — это наиболее доступный способ изготовления деталей для любителей сделать что-то своими руками. Я спроектировал корпус микроскопа для печати на принтере, но он может быть изготовлен из дерева или из обычного пластика.
Батарейка выступает и вы можете волноваться из-за некоторого натяжения в отсеке для неё. Не волнуйтесь — вы уберёте лишний пластик, когда будете вставлять батарейку. Я не рекомендую добавлять опоры, потому что их будет сложно убрать.
Что, если у меня нет 3D принтера?
Если вы сбираетесь сделать корпус другим способом, то я добавил для вас чертёж с основными измерениями. Ваши габариты не должны очень точно совпадать с моими. Любая часть механизма, держащего линзу, находится на расстоянии менее 1 мм от изучаемого образца, и вы можете слегка двигать его вверх и вниз для фокусировки — это сработает.
Шаг 3: Сборка микроскопа
Когда все части микроскопа находятся под рукой, можно приступить к сборке.
Вдавите линзы
Первым делом вдавите линзы в верхнюю часть корпуса. Большая линза помещается в большое отверстие, а маленькая в выступающую часть маленького отверстия.
Если какая-то из линз сидит неплотно, смажьте край корпуса суперклеем для её закрепления. Если же наоборот, линза не входит в отверстие при давлении пальцами, используйте кусочек пластика, чтобы вдавить её на место.
Скрутите две части корпуса вместе
Соедините верхнюю и нижнюю части микроскопа при помощи болта длиной примерно 25 мм. Если части корпуса сидят очень туго — срежьте немного пластика. Соединение должно быть надёжным, но не слишком тугим.
Вставьте скрепки
Скрепки будут держать ваши образцы на нужном месте. Вставьте их на свои места, как показано на фотографиях.
Вставьте батарейку
Возьмите батарейку 2032 и вставьте в отсек для батареек. Для этого нужно будет приложить небольшое усилие и вы можете отломить несколько кусочков пластика, которые заполняли зазор. Вставьте батарейку так глубоко, как это возможно.
Вставьте диод
Аккуратно вставьте ножки диода по обеим сторонам батарейки. Диод будет гореть только тогда, когда подключён правильным образом. Если ножки диода слишком длинные — немного обрежьте их. Если подсветка не требуется, можете вставить ножки светодиода по одну сторону батарейки — схема не будет замкнута, и заряд не будет тратиться.
Шаг 4: Подготовьте образец для изучения
Далее вам следует найти вещи, которые вы хотели бы изучить под микроскопом. Вам не нужно искать слишком усердно — даже простые вещи могут смотреться впечатляюще! Если вы ничего не находите — попробуйте начать с оторванного края обычной бумаги. Поместите образец под линзу и закрепите его скрепками.
Карманный детский микроскоп предназначен для закрепления слайдов микроскопа на фиксированном месте, поэтому вам не нужно делать стеклянные слайды (как это делается в лабораториях). «Сэндвич» из прозрачного скотча вполне подойдёт — просто остерегайтесь пузырьков воздуха, похожих на что-то интересное.
Еще один совет: листья растений высыхают и деформируются, поэтому приклеивание их на слайд микроскопа дольше сохраняет их форму.
Шаг 5: Используйте микроскоп
Теперь у вас есть рабочий микроскоп, и вы можете исследовать мир!
Как использовать микроскоп
Наиболее простым способом начать использовать микроскоп будет просто посмотреть через большую линзу с расстояния на что-то с хорошим узором. Я начал с разглядывания листьев бамбука, так как на них было много разных неровностей.
Чтобы сфокусироваться, двигайте руку вверх и вниз. Если у вас не получается, начните вплотную к образцу и постепенно удаляйте микроскоп, пока не попадёте в фокус.
Когда вы разберётесь, как фокусироваться и как выглядят вещи в фокусе, поднесите его к своему глазу. Микроскоп должен покрыть бОльшую часть вашего поля зрения и вы попадёте в микроскопический мир!
Что вы можете сделать при помощи карманного микроскопа
Всё выглядит совсем иначе в другом масштабе. На что похожа земля? Или песок? А пыль? Чем отличается свежий листок от сухого?
Микроскопия позволяет вам отвечать на вопросы об окружающем мире путём наблюдений. Вы можете даже перевернуть микроскоп и использовать просто линзу. Держите её напротив монитора компьютера или смартфона, и вы увидите отдельные пиксели и то, как различные комбинации цветов на экране складываются из отдельных красных, зеленых и синих пикселей. Попробуйте держать камеру поверх микроскопа и заснять то, что вы изучаете.
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
USB микроскоп своими руками
USB микроскоп своими руками из старого советского объектива helios 44-2 и дешевой веб камеры Logitech C270 и напечатанного не 3d принтере корпуса.
Найдены возможные дубликаты
Давно назревал вопрос увеличения рабочего места, не в плане площади, а в плане ракурса работы при пайке BGA.
Как наблюдать процесс во время работы, как оценивать пайку и повреждения. нужен микроскоп!
Вот что получилось.
Немного процесса по порядку.
Источником сигнала пошла mini dv камера SQ11.
Обзор на нее есть в статье
Камера заказана была у дядюшки Али сто лет назад и лежала, пылилась.

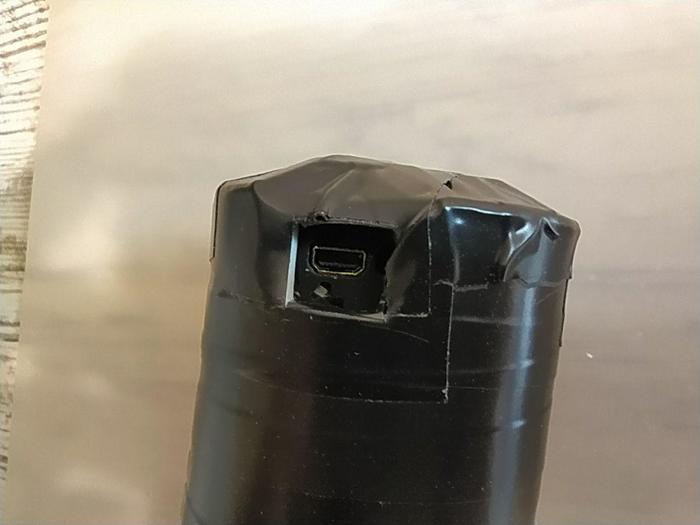

У камеры демонтирована вся оптика, в том числе и поляризационное стекло(мешала обзору).

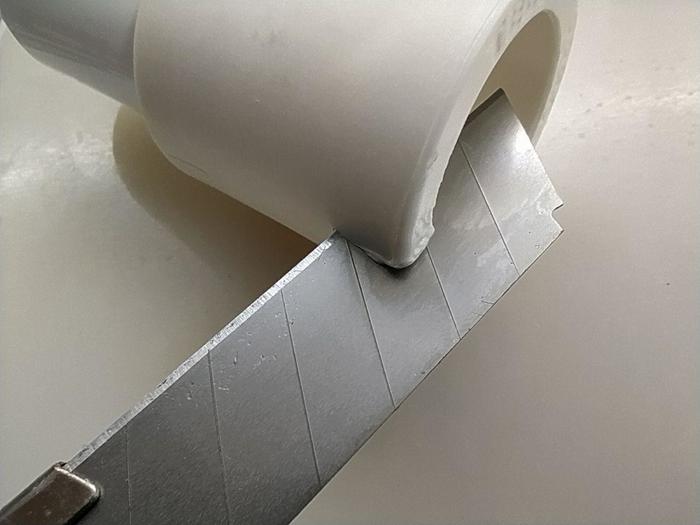

Дальше взяты все трубки ПВХ и начался мозговой штурм, как соединить, что отпилить.

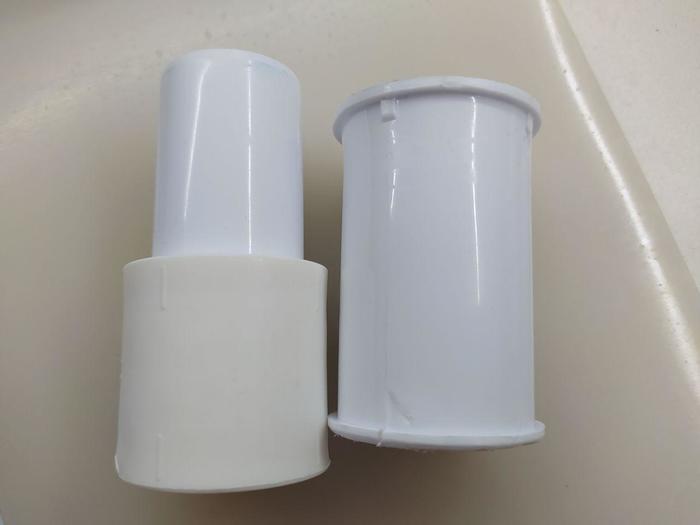

Получились два обрубыша.

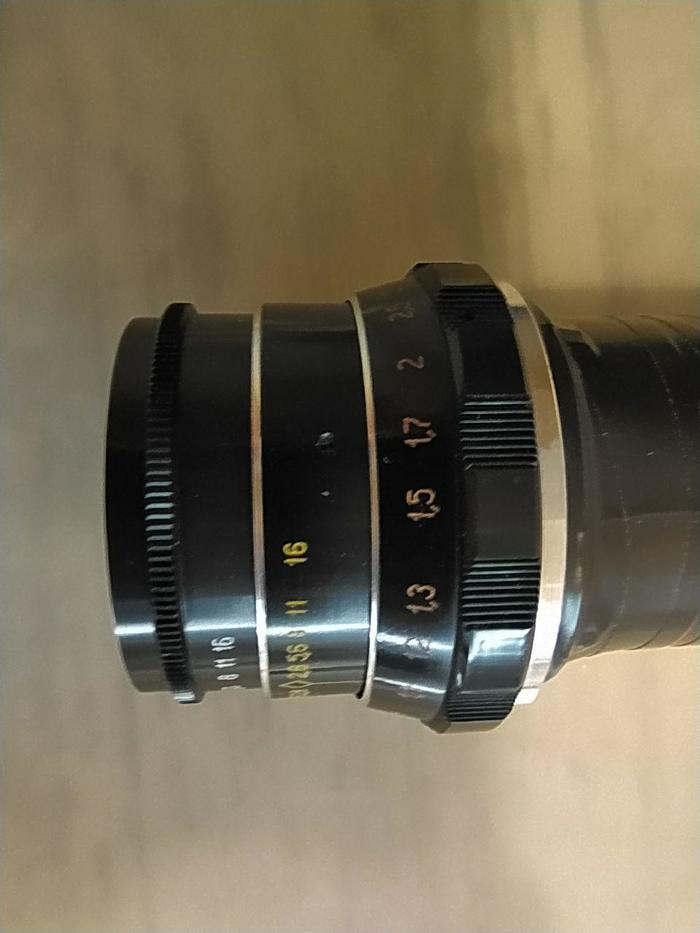

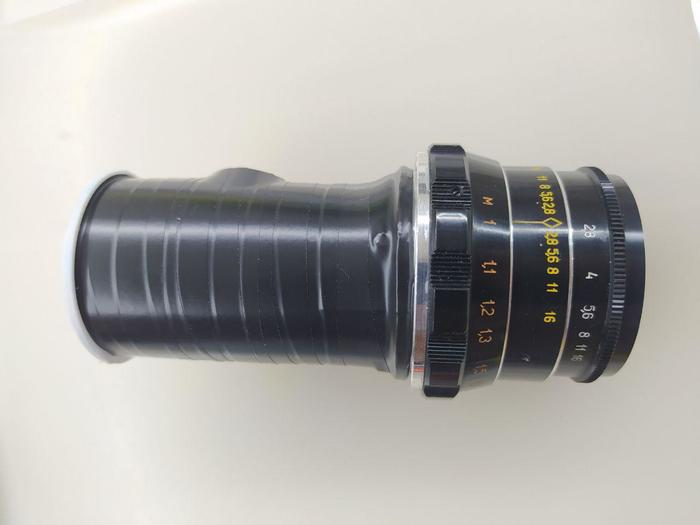

Дорогой сердцу Индустар-61Л/Д.
Планировал использовать Юпитер-9, но пока остановился на этом.

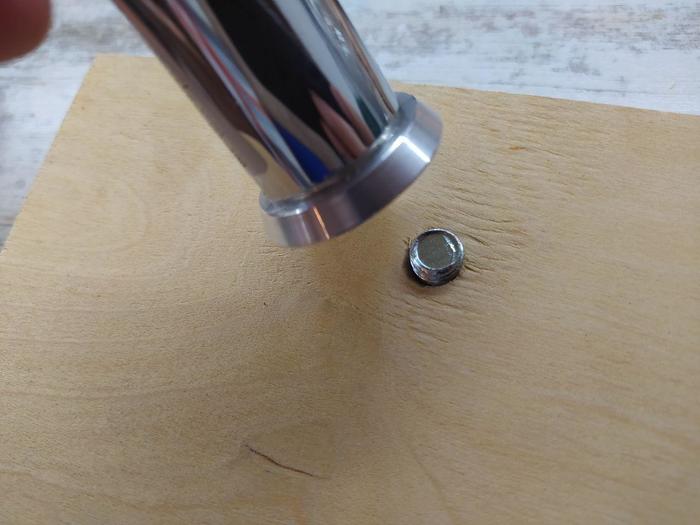

В качестве станины использовал 25 мм трубку-ножку от стула.

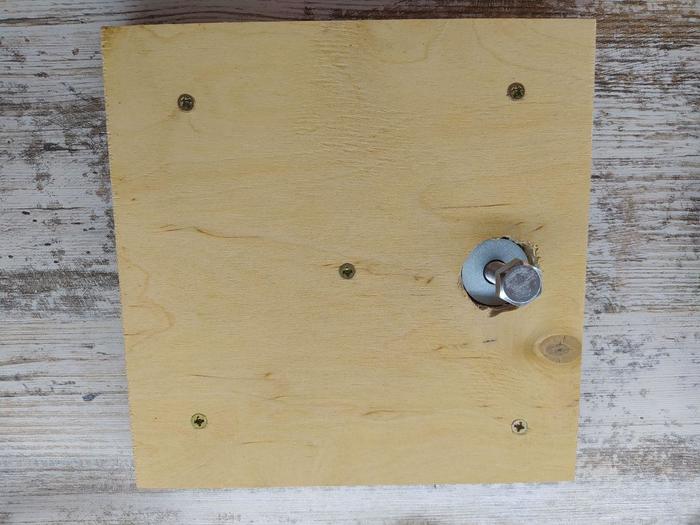

Опорой выстапает фанера 10 мм, в два слоя, сквозь которые засверлено отверстие под стяжную гайку с болтом 10 мм.

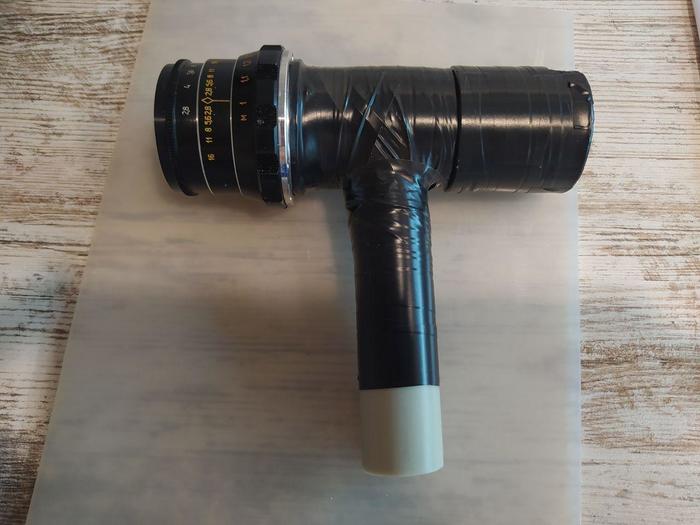

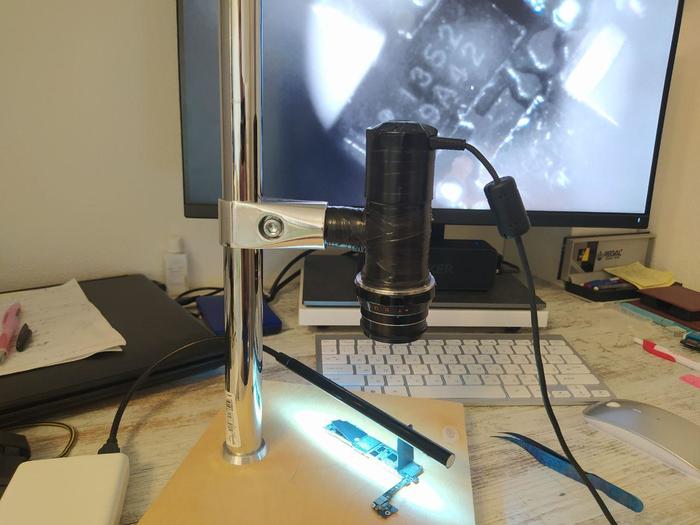

Конструкция в работе.

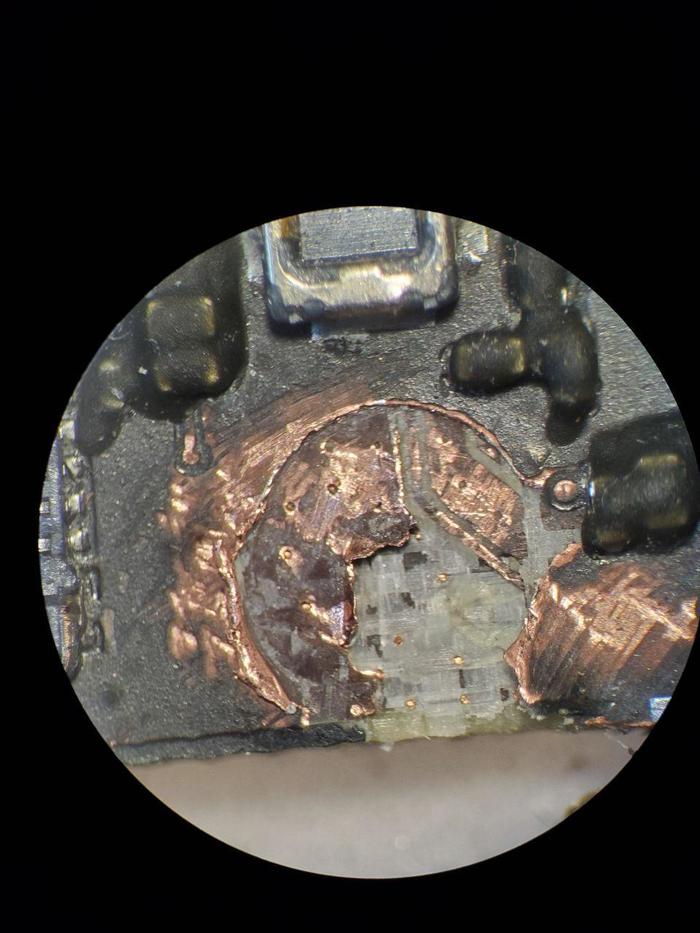

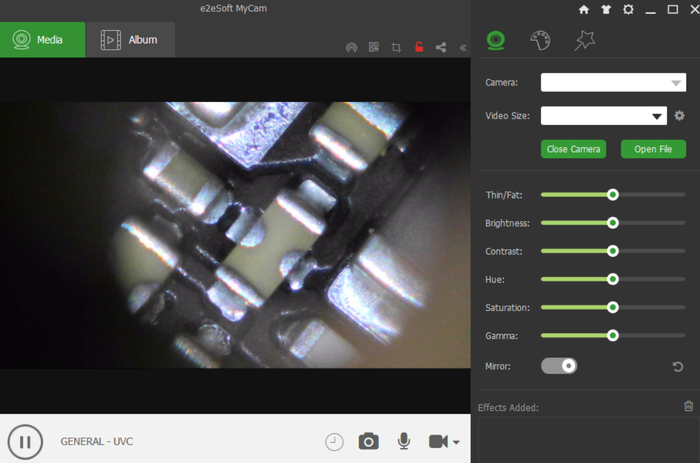

Качество приемлемое, но все же много засветов(пока нет хорошего, кольцевого освещения) и как мне кажется увеличение чрезмерное, может сделаю несколько трубок под разное увеличение, либо одну с регулировкой.
В идеале добиться такой картинки, но видимо с другой матрицей и камерой.
Самодельный микроскоп из FullHD видеокамеры
Посмотрел на ценники, тех микроскопов, которые поддерживают нужное разрешение и fps, и что-то приуныл.
Увеличение, на взгляд порядка 40 крат
Задержка вывода изображения просто отсутствует, подключение напрямую по HDMI
500 рублей камер Sony CX190E (Купил с разбитым дисплеем)
500 рублей Объектив HELIOS 44-M (Мне подарили, но примерная цена на авито)
провода и монитор не считаю
100 рублей пластик
Модель делал сам, так что тоже бесплатно.
Осталось отснять видео по его работе )
Веб-камера в качестве видеонаблюдения. Ну почти.
Почему я решился поставить камеру? Да просто стали попадать всякие мутные типы в подъезд.
Обычно это «проверяльщики» разные. Последний раз хотели, чтоб впустил проверить показания счетчика. В 23:30. Проверка счетчика. Да и хочу увидеть пидара, который стучит в дверь ночью и исчезает до того момента, как я подбегу посмотреть. Как только узнаю, то сниму камеру.
Начал смотреть в сторону видео глазка, но цены у них довольно большие. Конечно, можно раскошелиться и купить. Точно так-же как и нормальную камеру, но это ведь не так интересно. 🙂
Было решено пустить в расход веб-камеру, которую нашел в тумбочке. Один хрен лежит без дела. Плюс пораскинул мозгами, что еще нужно и что у меня есть, и получился такой комплект:
1. Веб-камера Logitech C170
2. Термопластичный клей
3. Чуток пластика для нового корпуса
4. Блок питания для телефона
Сначала разобрал камеру:
После этого обрезал Микро-USB кабель, откусил у кабеля камеры жилы, которые отвечают за питание и подпаял к ним обрезанный микро-usb кабель. Сделал изоляцию термоклеем.
Тем самым получил дополнительное питание для веб-камеры, поскольку мой удлинитель USB не мог обеспечить ее питанием из-за большой длины.
Веб-камера после всех манипуляций:
Один USB для передачи данных. Он удлинителем по стене проведен к компьютеру в комнату.
Второй для питания. Благо рядом с дверью розетка и подключил в блок питания от телефона.
После этого сделал новый корпус для камеры из ПВХ пластика и установил под кнопкой звонка в дверь. Да, до скрытого видеонаблюдения не тянет, но и так норм.
Камера стоит чуть под углом, чтоб захватить лицо того, кто стоит перед дверью.
Дальше стал вопрос программного обеспечения. Можно было использовать специальные программы для этих дел, чтоб отлавливать движения и начинать запись, но мне был не нужен весь их функционал. Поэтому по началу я остановился на «WebClapper«. По сути просто программа для просмотра изображения с веб-камеры.
В принципе уже норм. Можно сидя в компе сразу глянуть кто к тебе ломится, да сделать снимок.
Потом я захотел, чтоб можно было смотреть изображение с камеры на телефоне под андроидом.
Искал программы, которые позволят раздавать изображение с компа на телефон, но ничего толкового не нашел. Хотя и не искал особо. Да и то, что нашел было платное.
Поэтому пришлось писать программки самому. Благо я являюсь программистом, во всяком случае мне так кажется 😀
Спустя 1 час и три банки энергетика, в 3 часа ночи появилась на свет программа для компа, и телефона. Писал на Java.
Можно посмотреть изображение с камеры и делать снимки по надобности. Также программа может транслировать по локальной сети(комп и телефон в подключены к одному Wi-Fi изображение на телефон.
Вот сама прога на компе и телефоне:
Теперь даже сидя на железном троне я могу смотреть, кто долбится в мою дверь.
Еще хочу попросить прощения, особо писать статьи не умею. Да и времени сейчас мало. Если есть вопросу, постараюсь ответить в комментарии.
Как соорудить микроскоп своими руками: инструкция по изготовлению
Перед тем как сделать микроскоп своими руками, следует разобраться с тем, для чего его можно использовать, а также какие материалы для этого потребуются. Надо сразу отметить, что соорудить такую конструкцию можно самому, при этом вам не нужны какие-либо дорогие элементы.
Для чего используется устройство?
Самым удобным является электронный аппарат, так как он способен увеличивать объект очень сильно. Следует отметить, что соорудить микроскоп своими руками нетяжело. Необходимо просто знать его устройство, а также собрать нужные материалы.
Из чего можно сделать устройство?
Естественно, сконструировать микроскоп своими руками можно и с нуля. Однако часто те люди, которые разбираются в электронике, компьютерных технологиях и оптике, изготавливают представленное устройство на базе других агрегатов: фотоаппаратов, биноклей, веб-камер.
Прежде чем начинать изготовление конструкции, необходимо точно определиться с ее функциями, подобрать нужные элементы. Желательно также сделать чертеж устройства на бумаге. Естественно, производятся все необходимые расчеты.
Делаем аппарат с нуля: необходимые материалы и инструменты
— Трубка из стекла. Ее длина должна составлять примерно 20 см, а диаметр – до 6 мм.
— Несколько пластин (желательно из меди). Толщина металла не должна быть большой (около 1 мм). Что касается общих размеров пластин, то они составляют 3*6 см.
— Несколько небольших стеклышек.
— Сверло небольшого диаметра.
Если у вас нет металла, который будет служить основанием для конструкции, то можете использовать плотный картон. Однако учтите, что в этом случае аппарат не будет прочным и не прослужит длительное время.
Изготавливаем устройство: инструкция
1. Прежде всего, из стеклянной трубки при помощи горелки надо изготовить небольшой шарик, который будет служить линзой для устройства. Учтите, что этот элемент ни в коем случае нельзя трогать руками, так как на поверхности останутся следы, которые впоследствии будут искажать изображение.
2. На данном этапе нужно сделать корпус для линзы. Для этого понадобятся металлические пластины. Чтобы использование такого аппарата было удобным и безопасным, нужно обязательно закруглить углы. В «корпусе» следует просверлить отверстия: 4 крепежных и одно смотровое.
3. Теперь можно собрать всю конструкцию воедино. Для этого между пластинами устанавливается «линза», и корпус скрепляется болтами. Далее с одной стороны линзы при помощи скотча можно приклеить стекло, на которое и будет укладываться объект.
Такая конструкция микроскопа является ручной и самой простой. Представленным устройством могут пользоваться взрослые в домашних условиях и дети. Для профессиональных работ вам понадобится более сложный, цифровой аппарат. Далее вы узнаете, как его соорудить.
Как сделать электронный микроскоп: необходимые материалы
— Персональный компьютер или ноутбук.
— Веб-камера (желательно с ручной настройкой фокуса). Учтите, что нам понадобится объектив, так что он должен легко выниматься из первоначального устройства.
— Несколько больших и маленьких уголков, из которых впоследствии будет сооружена стойка.
— Трубка стальная небольшого диаметра и специальное крепление, которое может передвигаться и фиксироваться на поверхности металла.
— Небольшое зеркало или вспышка из мобильного телефона для конструирования подсветки.
— Металлическая пластина для изготовления платформы.
Инструкция по изготовлению цифрового микроскопа
1. Для начала следует соорудить «скелет» конструкции. Для этого нужно металлическую пластину соединить с уголками. Все элементы можно скрепить болтами. В качестве штатива можно использовать металлическую трубу небольшого диаметра. Она имеет определенные плюсы. Например, при помощи специальных крепежей вы можете к вертикальному элементу прикрутить еще один небольшой кусочек трубы, к которой прикрепится объектив. При необходимости вы сможете поднимать или опускать данный элемент. Кроме того, для сооружения платформы можно также использовать небольшую картонную коробку, в которую вставляется штатив и заливается плиточным (или другим) клеем. Учтите, что конструкция должна быть максимально устойчивой.
2. Далее можно сделать регулятор настройки фокуса. Для этого используется капроновая нить (или резинка), подвижная втулка, ушко для фиксации нити на штативе. То есть вам нужно сделать своеобразный редуктор, благодаря которому точность фокуса объектива увеличивается.
3. Далее электронный микроскоп своими руками делается просто. Теперь следует выкрутить объектив из веб-камеры. Делайте это осторожно, чтобы не повредить элемент. Далее нужно перевернуть его и поставить на место. Для крепления используйте термоклей. Готовую конструкцию можно прикрепить к подвижной части штатива. Под ней следует организовать предметный столик с подсветкой. Для этого используется обычный светодиод.
4. В последнюю очередь нужно обработать провод веб-камеры. То есть следует срезать его толстую оплетку. В этом случае он станет более гибким и не будет мешать передвижению объектива.
Теперь вы знаете, как сделать микроскоп своими руками. Удачи!
