Как сделать макет скрипки
Мастер-класс Поделка изделие Моделирование конструирование Скрипка Акварель Бумага Картон Клей
Всем привет как и обещала выкладываю мастер класс по созданию скрипки, как видите по такому же принципу можно сделать и гитару, да и любой другой понравившийся инструмент, конечно я имею в виду струнные инструменты. Как это делается покажу на примере скрипки. Сразу извиняюсь за качество фотографии делала вечером поэтому некоторые фотки получились не очень.
Итак приступим. Для начала найдем подходящее изображение скрипки и распечатаем его на принтере, предварительно увеличив или уменьшив до нужного размера. Мне для игрушки понадобилась именно такая.

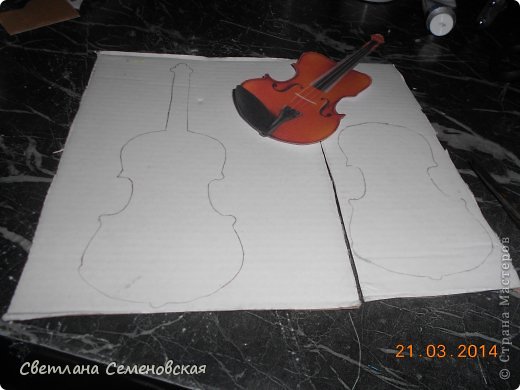

Вырезаем нашу скрипочку и обводим на картоне
Еще для изготовления скрипки нам понадобится черенок от пластиковой ложки для укрепления грифа скрипки( если не укреплять конструкция хрупкой получится)

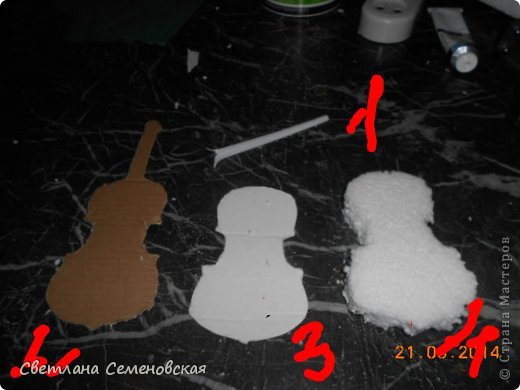

1. это тот самый черенок
2. заготовка из картона
3. заготовка из картона только без грифа или как там правильно называется эта часть я не знаю

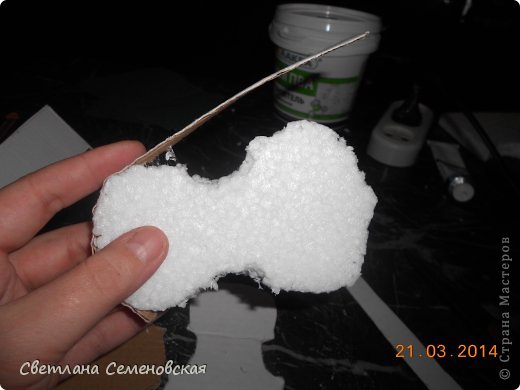

4. заготовка из пенопласта ( пеноплекс было бы лучше но я не нашла в наших строительных магазинчиках)

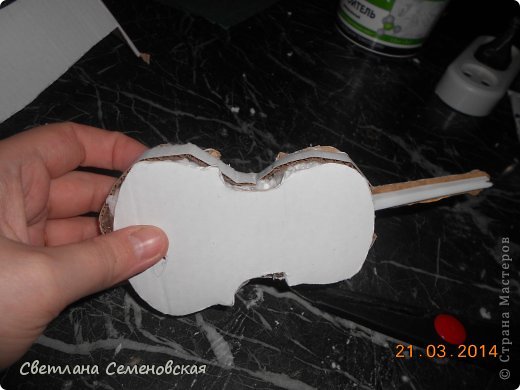

Соединяем все детали скрипки при помощи того же горячего пистолета, не забывая вставить в основание нашего грифа черенок пластиковой ложки ( в пенопласт он входит без проблем)

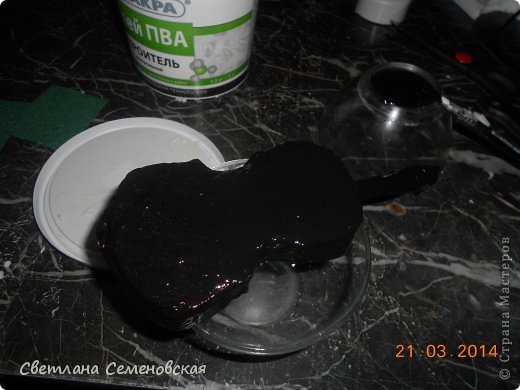

Обклеиваем нашу заготовку салфетками при помощи ПВА. Это поможет нам скрыть все соединительные швы и неровности+ добавит немного шероховатости

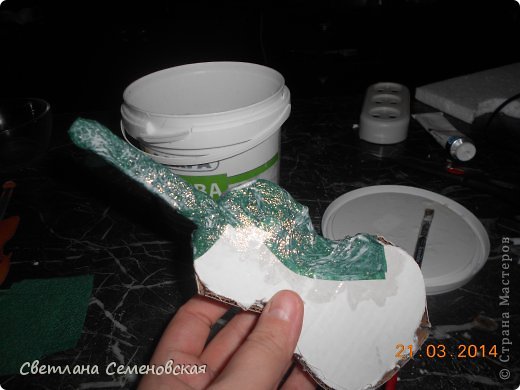

После того как мы всю скрипку оклеили салфетками, приклеиваем нашу распечатку
Пока клей не высох аккуратно покрываем бока и сзади акриловой краской. Краску ни чем разбавлять не надо. оставляем сохнуть. Я обычно скрипочки делаю вечером и оставляю сохнуть на ночь в теплом помещении.

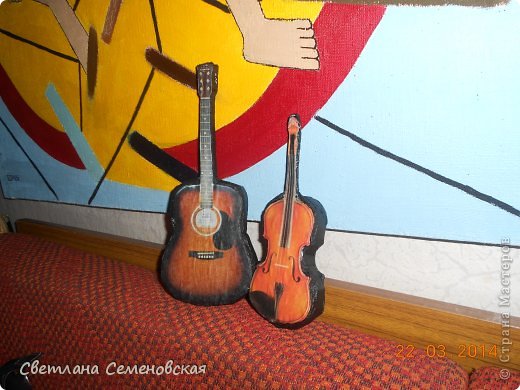

Покрываю бесцветным лаком для ногтей и вуаля скрипочка готова.
Надеюсь мой мастер класс кому то пригодится и поможет для создания и завершения образа игрушки. Спасибо всем кто заглянул.
