Как сделать макролинзу для телефона
Изготавливаем макро объектив для мобильного телефона
Слова макро, нано в последнее время стали одними из наиболее часто встречающихся в сфере технологий. Разные компании хвалят свои нано и макро технологические устройства, которые позволяют творить чудеса. А что если самостоятельно создать что-то в этом духе? В этом материале мы рассмотрим способ создания макро объектива для мобильного телефона.
Перед начало работы давайте посмотрим видео самоделки, которая наверняка может быть полезной для многих:
Рассмотрим необходимые нам материалы:
— Дисковод из старого компьютера;
— Обычная шариковая ручка с резьбовым наконечником;
— Пищевая пленка;
— Пластичная эпоксидка;
— А также сам мобильный телефон (желательно с большим разрешением задней камеры).
Приступим. Первым делом берем наш старый дисковод, чтобы снять с него линзу и зеркало, которые дисковод использует для чтения информации с дисков. Тут следует отметить, что не каждая линза может подойти, поскольку некоторые могут искажать рисунки по краям. Разобрав дисковод можно без особых проблем извлечь линзу и зеркало, которые крепятся на держателях.
Далее берем нашу ручку и отпиливаем узел с резьбой. Таким образом мы получаем небольшой винтик с собственной гайкой.
Следующим делом нам необходимо приклеить линзу от дисковода к ввинчивающейся части шариковой ручки. Для этого можно использовать обычный супер клей, но нужно быть предельно осторожным и не спешить, чтобы не повредить линзу. Для легкости процесса можно иметь при себе средство для удаления клея.
Заготовка объектива готова. Можно приступать к созданию корпуса. Корпус должен идеальным образом садиться на телефон, поэтому и собирать его нужно на корпусе телефона. Для этого заворачиваем наш мобильный телефон пищевой пленкой, чтобы не повредить. Использовать нужно именно пищевую пленку, поскольку другие имеют большую толщину и могут стать причиной неточности.
Далее берем пластичную эпоксидку и лепим корпус нашей насадки. Зеркало нужно расположить строго под углом 45 градусов над светодиодной подсветкой мобильного телефона.
Линзу, которую мы закрепили на нашу гайку, нужно разместить над объективом камеры телефона. Как сказано выше, очень важно, чтобы корпус насадки в точности повторял поверхность телефона.
Какой именно формы будет корпус насадки, решать самому, поскольку тут важны собственная фантазия и собственный вкус.
Что ж, насадка, превращающая камеру телефона в микроскоп, готова. Остается лишь ввинтить линзу в гайку и слегка отрегулировать ее, чтобы фотографии не получились слишком размытыми. Во время использования насадки ее нужно закрепить на корпусе. Для этого можно воспользоваться обычными канцелярскими резинками, а можно и вообще сконструировать собственный корпус. Тут опять важно собственное желание.
Как сделать макрофото на смартфон?
Многие из вас видели необычные макрофото. Но как самостоятельно сделать макрофото на свой смартфон? В этой статье мы расскажем основные принципы создания необычных снимков.
Красота в деталях
Люди привыкли к стандартным фотографиям, обычно они не вглядываются в детали и пролистывают посты. Фотографам довольно сложно привлечь внимание аудитории и чем-то ее удивить. Если вы хотите создать необычные кадры, то для этого подойдет макрофото!
Целый мир мелких объектов может попасть на ваши макрофото:
1 способ
Сделать макро фото можно с помощью стандартной камеры в телефоне. Достаточно максимально приблизить телефон к выбранному объекту сфотографировать. Но камера сама может перестраивать фокус. Если объект слишком маленький, то на нем нужно сфокусироваться.
При съемке обязательно следите за задним фоном. Если он будет пересвечен, то нужно настроить его экспозицию.
2 способ
Второй способ подойдет для тех, кто хочет делать более профессиональную макросъемку. Вам необходимо будет докупить специальную линзу, которая легко крепится на смартфон.
Линза помогает приближаться к объектам намного ближе. При этом сзади фон размывается, и вы можете поиграть с кадром, чтобы достигнуть необычных цветовых эффектов.
Макролинзу можно использовать для необычного эффекта боке на фото.
3 способ
‼Этот способ актуален только для влагозащитных смартфонов‼
На объективе ваше телефона нужно разместить маленькую каплю воды и постараться снять макрофото. Это не очень удобно, да и качество фото может хромать! Но снимки приобретают необычный эффект.
Все фото взяты с аккаунта Анны Ляпота. Еще больше макрофотографий вы можете увидеть у нее в профиле.
Сорви овации
Будьте самыми стильными! Используйте суперэффекты:
Еще куча лайфхаков, секретов обработки, лучших фильтров и необычных масок. А также о том, как сделать радугу на лице, наложить текст, правильно разложить раскладку на фото, описано в сборной большой статье. Кликайте на картинку!
Теперь вы знаете, как сделать макрофото. Эти простые способы помогут вам создать необычные кадры и удивить всех своих подписчиков. Пускай ваши публикации набирают огромное количество лайков.
Спасибо за ваше потраченное время
Доброго времени суток всем!
Давно хотела приобрести себе макролинзу на объектив телефона. И вот зять заказал мне на Алиэкспресс эту игрушку. Да не одну, а целых три! В смысле линз в наборе три: макро, рыбий глаз и широкоформатная линзы.
И вот, наборчик наконец-то пришел!
В наборе есть все необходимое и описанное продавцом: три линзы, при этом две из них соединяются в одну и хранятся вместе (а я уж было подумала, что не доложили. ), две защитных крышки, прищепка, куда вкручиваются линзы и мешочек для хранения.
Ну обо всем по порядку.
Начнем с хранения. Мешочек небольшой из бархатистой черной ткани со шнурком-утяжкой
Все прибамбасы умещаются там отлично.
Далее, прищепка, которая зацепляется за край телефона
Имеет резьбу, чтобы вкручивать линзы
И защитную мягкую прокладочку, чтобы не поцарапать стекло или край телефона
Вообще, прищепка достаточно добротно сделана: пластик крепкий, пружина хорошая
Ну а теперь, непосредственно о линзах.
Линза макро мне была нужна больше всего. Она позволяет снимать маленькие и мелкие объекты.
Например, кожа на руке
Или мелкий текст
Без линзы
Или лепесток цветка
2. Широкоформатная линза
Она позволяет фотографировать объекты, не влезающие в объектив целиком. Накручивается она на линзу макро и без нее снимает все расплывчато.
А вот в совокупности ими можно «раздвинуть» границы объектива)
К примеру, родительский дом при съемке без линзы
Цветник полностью не помещается.
А вот с того же места фото дома при помощи комбинации двух линз
Видно и крыльцо, и почти весь цветник до забора. Края фото чуть расплывчаты, но объект виден хорошо.
И с того же места фото с линзой «рыбий глаз
3. Линза «рыбий глаз»
Вот еще виноградная лоза
Короче, игрушка та еще)))
Только вот в результате транспортировки (а может быть и деффект при изготовлении) две линзы были со сколами. Неприятно.
Это широкоформатная линза
Зять открыл претензию и продавец вернул часть суммы за заказ: стоимость набора была 150 рублей, вернули полную стоимость.
Учитывая, что мне нужна была именно линза для макросъемки, то сделка получилась выгодная. Но все равно, получать попорченный товар не очень-то и приятно. Учитывая, что изделие стекляное и хрупкое, можно было бы упаковку сделать и понадежнее.
Спасибо за внимание!
Р. S. Сколько оказывается интересного скрыто от нас в микромире)
Макро объектив для телефонов или планшетов, своими руками
Найдены дубликаты
Объектив для макрофото из старого сканера
Рукожопия пост.
Наткнулся тут в гараже на свой старый мертвый сканер Epson, который и выкинуть жалко, и пристроить некуда. И вспомнил, как недавно слышал историю, что якобы из него можно сделать неплохой объективчик для макрофото. Перед тем как выбросить, решил его расковырять, чтоб проверить.
В центральной части штуковины, которая ползает под стеклом сканера действительно оказался маленький объективчик. Изображение с листа бумаги, пройдя через хитрую систему зеркал и призм, попадает на этот объектив, который фокусирует его на считывающей матрице сканера (саму матрицу можно разглядеть на зеленой плате)
Ну ок, а что дальше с ним делать? После некоторых экспериментов с фонариком, листом бумажки и линейкой выяснилось что при расстоянии около 4см до объекта объектив формирует картинку примерно в 16см от объекта, причём картинка эта примерно в 3 раза больше. Если двигать объектив ближе к объекту, то увеличение растёт многократно, но расстояние до матрицы также увеличивается и становится совсем уж большим. Поэтому было решено остановиться на соотношении 4/12см как на наиболее оптимальном.
Сорян за корявую схемку, лень перерисовывать.
Настало время рукоделия. Во Fusion360 быстренько набросал модель адаптера с необходимыми размерами.
Адаптер решил делать под самое банальное крепление M42, т.к. у меня куча переходников M42-Canon EOS. Отправил все это дело на печать, и вот, через полтора часа адаптер готов. Воткнул, вкрутил, поставил. Получилось. эммм. забавненько
Ещё смешнее эта пипирка выглядит на полнокадровом пятаке
Когда слишком долго гулял с фотиком на морозе
Ок, ну так как эта штука снимает? А довольно недурно-таки!
Если отбросить все пляски с бубном вокруг фокусировки и освещения (геликоида нет, фокус всегда фиксированный, и находится примерно в 4 см перед объективом), то картинку он выдает вполне приличную.
Стержень шариковой ручки
Зубья моего триммера для бритья
Модная швейная игла
Но, конечно есть и недостатки.
Но в целом думаю такая самоделка имеет право на жизнь, особенно если руки чешутся что-то слепить самому.
Возможно, позже сгомырю к этому объективу геликоид, и кольцевую подсветку (но это не точно).
Ну а всякие другие мои картинки можно всегда посмотреть в инстаграм
Выращивание кристаллов. Красота без усилий и забот
Я блуждала между творческими рядами магазина в поисках идей. В глаза мне бросилась детская игрушка, а именно набор для выращивания кристаллов из обычного порошка с красителем. Хм, подумала я, почему бы и нет. Игрушка хоть и детская, но больно хочется красоты и чуда, да и детство прошло без подобного.
Мною был куплен набор «Волшебные кристаллы», о составе которого ничего неизвестно. Выращивание сравнимо с медитацией, где нужно замешать все по инструкции и просто оставить на 2-4 недели в состоянии покоя (моим понадобилось 18 дней). Сложнее всего было подобрать место обитания, ведь оно должно быть предельно неподвижным (даже без вибраций и колебаний поверхности). Для этого места идеально подошло пространство под столом.
Итог на фото. Всем удачных варащиваний :)))
Кусочек осени внутри клавиши
Занимаюсь эпоксидной смолой несколько месяцев и недавно вдохновившись прогулками по осеннему лесу пришла идея сделать клавишу с кусочком леса внутри.
Собрала мох, высушила цветы, листья и начала реализовывать свою идею.
Столкнулась со многими нюансами.
Самый главный враг- пузыри.. эти товарищи лезут отовсюду, как их не выгоняй..
Пример фото клавиши с пузырями:
В процессе создания, пришли к выводу, что без вакуумной камеры никуда и приобрели вакуумный насос и камеру.
С ней дело пошло лучше, но все равно есть некоторые нюансы..
Так клавиша смотрится на клавиатуре
Больше всего получила удовольствия от шлифовки и полировки. Спустя час ручной шлифовки и ещё полировки, мутная клавиша превратилась в кристально чистую и блестящую.
Шлифовка градациями от 500 до 3000.
+ Полировка пастой для фар на высоких оборотах
На клавишу ушло примерно 2 дня работы.
Буду рада поддержке, критике, советам и новым идеям) Читаю все комментарии)
Фотоаппарат любитель 166..
Оптика паука скакуна-все уже придумано до нас
Линза на камеру телефона. Что это такое и как с этим бороться
Продолжаю посты, объединённые общей темой «Самоделки из хлама».
Сегодня у нас линза, позволяющая делать макрофото, и её крепление к камере мобильного телефона.

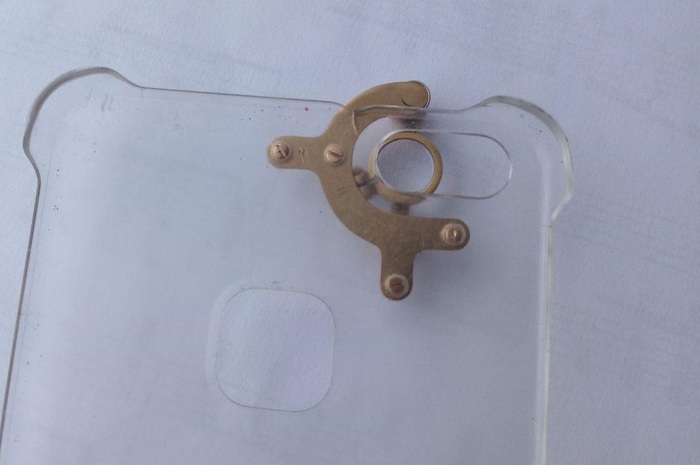

Без долгих предисловий, сразу к делу. Первый вариант выглядел так:
Линза, кажется, из фотоаппарата, который ещё работал на плёнке. Хомут зажимает линзу с помощью винта М1.6, сам хомут подпружинен и имеет возможность двигаться вверх-вниз. На этапе проектирования я думал, что эта регулировка может пригодиться. На деле оказалось, что фото немного меняются, но вполне можно и без этих сложностей.
1 мм толщиной. К ней припаяны 4 втулки с резьбой М1.4 для крепления винтами к пластиковому чехлу. Шляпки винтов утоплены, заднюю крышку не царапают.

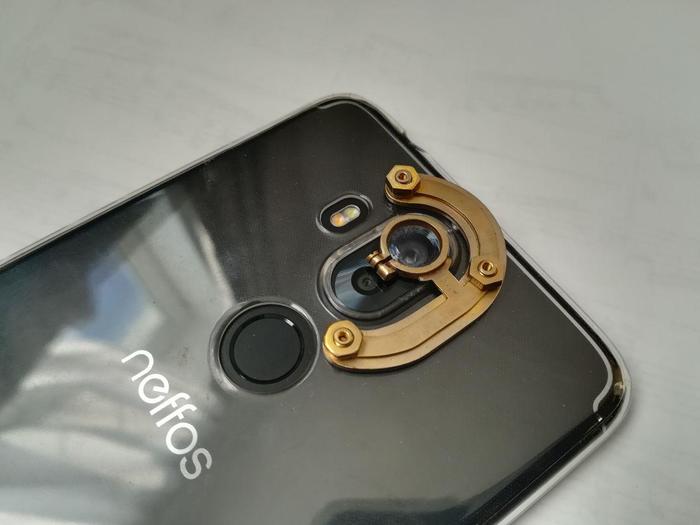

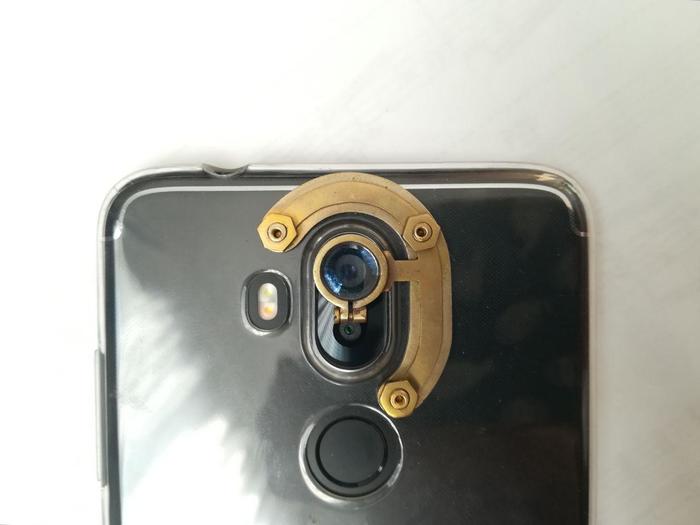

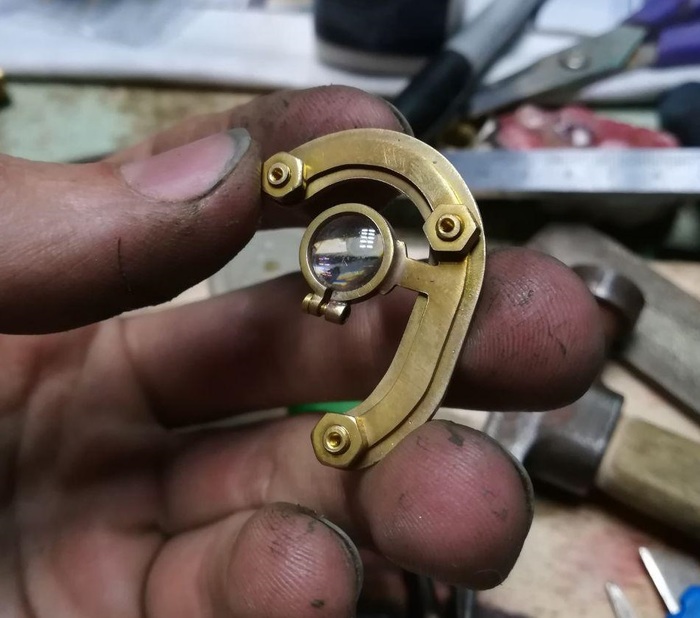

И второй вариант. Вот вам грязное фото с немытыми руками, покоцанными пальцами и креплением сразу после лёгкой полировки и обжига. И заваленный инструментом стол
Тут уже лучше продумал детали, усовершенствовал конструкцию. Убрал пружинки, совместил втулки для крепления к чехлу с винтами для гаек. Резьба получилась и внутри, и снаружи.
Принцип крепления к чехлу не поменялся.
И фото, ради которых это создавалось.
Что это, я уверен, пикабушникам объяснять не надо:
Карандаш твёрдости М:
Подсветка компьютерной мыши:
Увеличение линзы можно складывать с зумом самой камеры!
Попытки ловить снежинки на шарф:

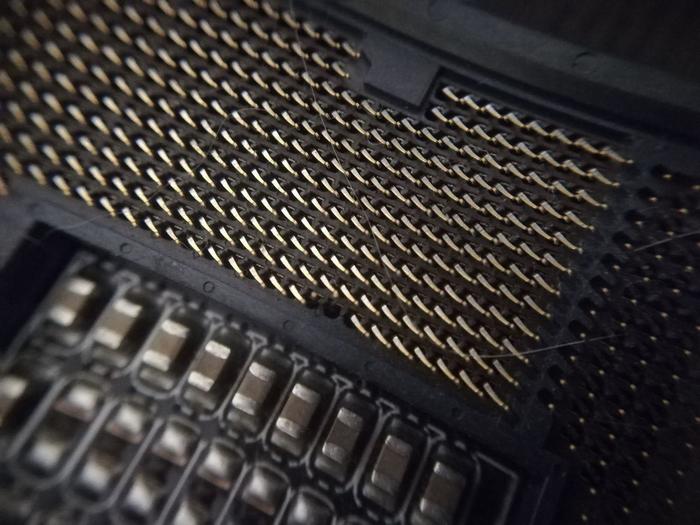

Пара загнутых ножек

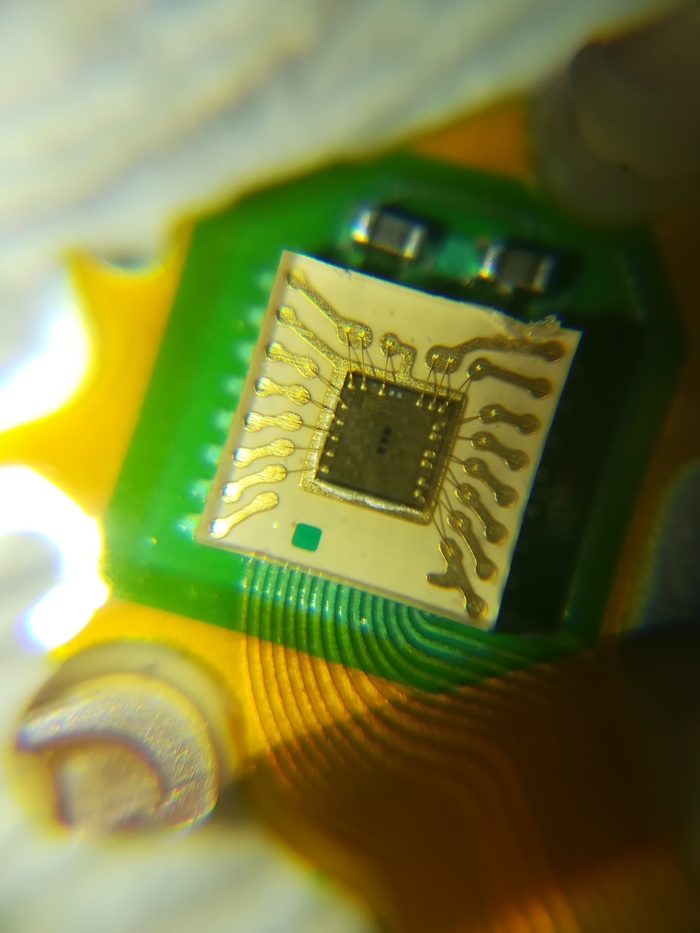

Кажется, что-то фоточувствительное из CD-привода:
Да, меня уже кто-то пытался тыкать в хроматическую аберрацию. Это проявляется, как радуга вокруг центра фотографии, обусловленная тем, что угол преломления излучения зависит от частоты самого излучения. Бороться с ней можно, применяя системы линз разной кривизны из разных стёкол с разными оптическими плотностями. Но не в домашних же условиях :/ И не при наличии только двух плоско-выпуклых линз :/
Да, мне уже присылали фото пластиковых креплений с пластиковыми линзами от товарищей-китайцев, сопровождая вопросом: «И зачем это всё, если можно купить?».
1. Потому что это металл и стекло
3. Потому что не догадался сначала посмотреть, есть ли такое у товарищей-китайцев, а сразу начал делать :/
Вещь получилась интересная. Если есть в семье дети, то им, наверное, это может быть ещё и познавательно. Мне нравится и я бы китайскую версию не купил.
Макросъёмка с помощью подручных средств!
Сегодня на просторах интернета увидела занимательный лайфхак, который можно использовать в макросъёмке. Так как я уже с месяц жду посылку из Китая с линзой для макросъёмки, а терпению уже пришел конец, как только я увидела этот лайфхак сразу приступила к действию! Для этого нужно достать линзу из лазерной указки. Благо такая у нас валялась уже 3 год, котам она надоела через 5 минут после покупки, больше мы её не использовали.
Нужно было как-то зафиксировать линзу на камере, в лайфхаке использовали невидимки для волос и ещё много ерунды, но я просто обвязала концелярскую резинку два раза вокруг телефона, все держалось просто отлично. Далее снимки, которые мне удалось получить с помощью этой линзы.
PS бегала по дому как сумасшедшая не зная что снимать и не веря глазам, что хоть какой то лайфхак из интЫрнета у меня удался))
А далее подборка глаз, ничего оригинальнее не придумали больше 😄
Диффузор для макросъемки своими руками
Иногда развлекаюсь макро фото.
Вот и подумал, а что если задействовать имеющуюся вспышку.
С подачи знакомого берем SketchUp, а также этого самого знакомого чтобы подсказал самые простые операции, иначе пару дней уйдет просто на освоение программы, хоть в прошлом я и игрался немного с 3D редакторами.
Снимаем мерки с фотоаппарата и согласно своему понимаю предмета делаем 3D модель.
Берем Pepakura, импортируем модель и понимаем что модельки из SketchUp-а выходят колечные, берем Blender и чиним модель, после чего снова запихиваем в Pepakura и делаем первый прототип из обычной бумаги
Немного подумав, ныряем обратно в Blender и вносим правки, потом снова с помощью Pepakura разрезаем.
Приступаем к созданию рабочего прототипа.
Достаем из домашних запасов металлизированную липкую ленту, а в качестве источника твердой бумаги берем папку-скоросшиватель, вот такую.
Сначала в качестве рассеивателя я просто наклеил обычную бумагу, но потом нашел в запасах какую-то воздушную пленку (смотри первую картинку), хотя, думаю, нужно найти что-то еще более прозрачное.
В качестве теста сфоткал коробок спичек.
И с помощью зеркала проверил равномерность распределения света
По случаю выйдя на природу сделал несколько пробных фотографий
Ну и, наверное, следует подвести итоги:
— сделать вполне реально
— стоимость (за вычетом потраченного времени). ничего не покупал, все нужно уже было дома
— при использовании металлизированной ленты нужно на бумаге оставить место для склейки, а то отдирать любовно приклеенную ленту то еще занятие.
— круговая засветка при некоторых условиях убирает ощущение глубины из-за отсутствия теней, нужно закрывать часть круга чтобы появились тени.
— внешне выглядит так себе (пленку просто сверху на Момент наклеил, даже не обрезал под дырочку), но главное чтобы работало. Если дальнейшие испытания будут положительными, то буду улучшать внешний вид, и, например, защищу от намокания.
P.S. На всякий случай выкладываю PDF для печати https://yadi.sk/i/ZJ1F1J2-3ZuVQv
но сомневаюсь что он окажется особо полезен так как я его делал под свои размеры.
Мой фото-комплект для макро
В последнее время я всё чаще получаю вопросы о своём оборудовании, поэтому настала пора ответить на них одним постом. Речь пойдёт о моей финальной сборке, которой я пользуюсь сейчас (с начала года комплект претерпел значительные изменения). Итак, поехали.

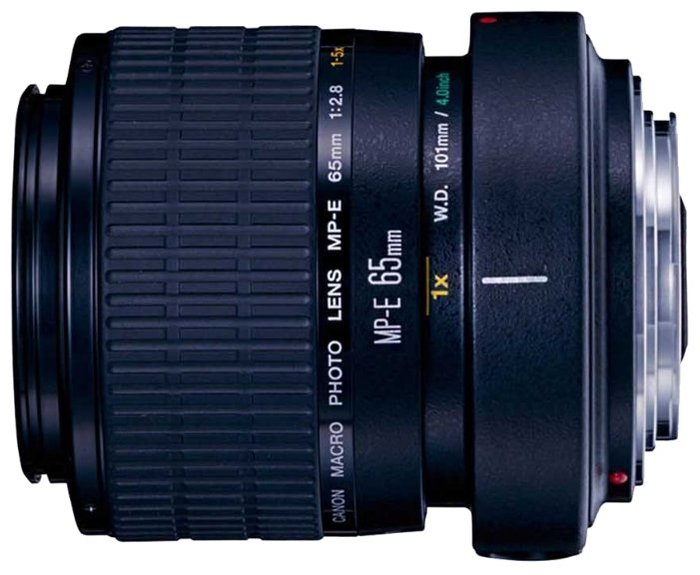

Canon MP-E 65mm f/2.8 1-5x Macro Photo. Как видно из названия, позволяет снимать от 1:1 до 5:1. Максимально резкий на диафрагме 8 и на увеличении до 3:1. Весит 710 граммов. С этим объективом понятие «пыль на матрице» переходит на новый уровень. Ну и несколько замечаний:
— Подсветка при фокусировке через live view не нужна, если вы не снимаете в сумерки или ночью. Даже в пасмурную погоду на 5:1 объект видно достаточно хорошо, чтобы можно было прицелиться и сделать снимок
— Макровспышка нужна в любом случае. Даже в яркий солнечный день. Макровспышку нужно будет закрепить на фотоаппарате. Удержать в одной руке фотик с этим объективом, а в другой вспышку у среднестатистического взрослого мужчины без тремора не получится
— При увеличении 5:1 снимать с рук реально. Да, сложно. Да, пару недель нужно потренироваться, чтобы мышцы и сухожилия привыкли к весу техники. Да, на вспышке понадобится прибавить мощности на 1-2 стопа. Но все эти старания окупятся, когда вы получите резкий портрет паука, снятый в живой природе, в небольшой ветерок и трясущимися руками. Это будет 1 кадр из десяти, но это будет очень крутой кадр
— Крепление для штатива легко снимается. Лично я снял его в день покупки и пока не надевал обратно, фотографируя с рук.

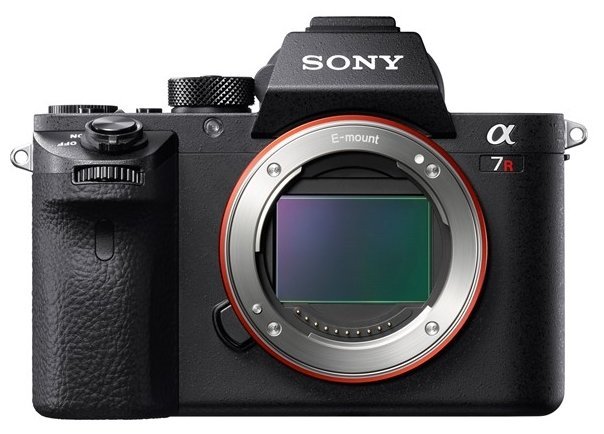

Sony Alpha ILCE-7RM2 Body. Полнокадровая камера с байонетом Sony E. 42.4 мегапикселя. Весит 625 граммов.
Прочие прелести вроде стабилизированной матрицы и кучи профессиональных штук в макроохотах не нужны. Ими я с удовольствием пользуюсь в других жанрах.

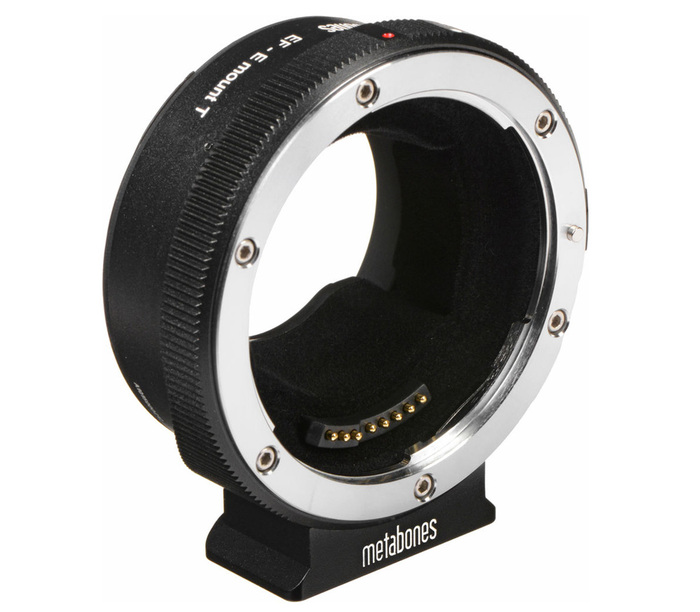

Чтобы подружить объектив от Кэнона и тушку от Сони, нужен переходник. Я взял Metabones T Smart Mk V, Canon EF на Sony E. В случае с макроохотами переходник не имеет большого значения, потому что настройки используются всегда примерно одни и те же, автофокусировка и стабилизация не нужны. Всё это мне пригодилось в других жанрах. Но есть тут один архи-важный аспект, который повлиял на мой выбор: защита от непогоды.

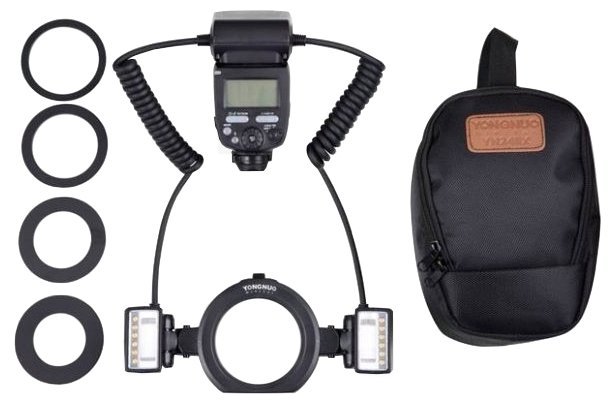

YongNuo YN-24EX Macro TTL for Canon. Это кольцевая макровспышка, которая крепится на объектив. В комплекте идут кольца на различные основные диаметры, крепление, и сама вспышка, состоящая из двух элементов, которые регулируются практически во всех плоскостях. Можно управлять интенсивностью каждого элемента. Также на каждом элементе есть подсветка, которая позволяет мне снимать насекомых в ночное время суток, пользуясь всем моим фото-комплектом, как фонариком. Со вспышкой я использую 4 батарейки eneloop pro на 2 500 mAh. Мне ни разу не удалось посадить их за одну сессию, даже ночью, с постоянно работающей подсветкой.
Эта вспышка не дружит с Сонькой, поэтому, когда я покупал фотоаппарат, то боялся, что мне будет неудобно работать с ручным управлением вспышкой. Но на практике уже на третий день я очень чётко представлял, какие значения выставлять для каких ситуаций. Сейчас я меняю все настройки вспышки «на лету», даже не задумываясь об этом процессе.
В качестве рассеивателя я использую два силиконовых колпака, приклеенных на скотч. Они делают большую погоду, смягчая свет вспышки.
Это не всё, что я хочу рассказать об оборудовании. В процессе использования у меня постоянно возникают интересные ситуации и замечания, о которых хотелось бы делиться с любопытствующими. Так как я не смогу поддерживать этот пост в актуальном состоянии, дублирую здесь ссылку на аналогичную публикацию в сообществе вконтакте с моими авторскими фотографиями.
Ознакомиться с моими макроохотами можно по тегу Макроохота.
В качестве примера вот кадр, сделанный на мой нынешний фотокомплект:
Ну а ниже фотографии вашего покорного слуги во время полевой макроохоты.
Не стесняйтесь задавать вопросы в комментариях. Если в других постах я иногда не отвечаю, то здесь вы всегда можете рассчитывать на ответ. До встречи!
