Как сделать собственную рацию
Схема самодельной рации
Если вам надоели бесконечные счета за мобильную связь и вы хотите
перейти на тариф «Бесплатный», если вы мечтаете сделать свою
радиостанцию для пацанов на районе или же просто хотите сохранить
анонимность переговоров на расстоянии до полутора километров, то значит
приведенная ниже схема простой самодельной рации своими руками как раз
для вас.
Как сделать самодельную рацию?
Сделать
простую рацию своими руками гораздо сложнее, чем купить уже готовый
вариант в магазине, однако кто знает, где застанет вас экстремальная
ситуация, вдруг это будет катастрофа транспорта, по счастливой
случайности перевозящего:
3 транзистора П416Б, 4 транзистора МП42
Резисторы на 3К, 160К и 4,7К по 2 штуки, на 22К, 36К, 100К, 120К и 270К по 1 штуке и аж 6 резисторов типа 6,8К
Конденсаторы
типа 10МК*10В, 3300, 1000, 100, 6, 5-20 по 2 штуки, 22, 10 и 0,047МК по
1 штуке и аж целых 4 конденсатора типа 5МК*10В
антенну,
микрофон, динамик, включатель, переключатель, источник постоянного
тока, 2 платы текстолита, соединительные провода и проволоку диаметром
0,5 и 0,1 мм
помноженное на количество самодельных раций, которые вы собираетесь сделать своими руками.

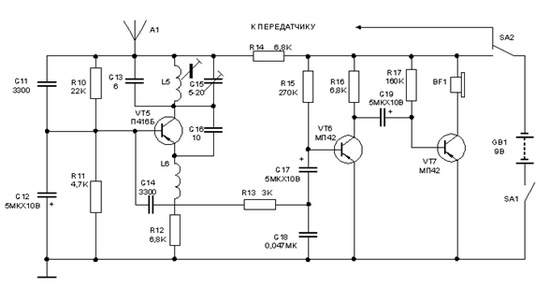

Схема простой самодельной рации:
где,
А1 является одной общей антенной для посылки и получения сигнала, SA1
выключателем питания, а переключатель SA2 соединит самодельную
радиостанцию к источнику тока: во время посыла сигнала к передатчику, и
соответственно к приемнику во время получения.
Следующий
рисунок наглядно показывает схему обмотки катушек, в качестве основы
для которых выступят оргстекло, полистирол или на крайний случай
картонные цилиндры диаметром 0.8 см и высотой 2 см, а в качестве
обмотки- 1 слой медной проволоки диаметром 0.5 мм, положенной что
называется виток к витку. Катушки L5 и L1 вашей простой самодельной
рации своими руками должны иметь по десять витков, катушка L2 должна
состоять из четырех витков и находится между половинками обмотки L3,
состоящей из восьми витков и имеющей отвод проволоки посередине. Для
тех, кто не врубается в простые схемы рации своими руками – катушки L3 и
L2 намотаны на одной основе.
L4 и L6 представляют собой 200
витковую обмотку 0.1 миллиметрового провода вокруг корпуса резисторов
типа МЛТ-0,5 с минимальным сопротивлением в 1МОм.
Если
вы дочитали до этих строк, то наверняка хоть что-то соображаете в
электротехнике, а поэтому расположить детали на текстолитных платах
(одна из них будет с задающим генератором, а другая – с усилителем
низких частот и приемником) на одной стороне и соединив их на другой
стороне проводом с изоляцией диаметра 0.2- 0.3 мм, для вас не должно
составить труда, впрочем как и подключить батареи питания при помощи
многожильного провода, изолированного хлорвинилом. Сделать печатный
монтаж можно при наличии фольгированного гетинакса, а каркас вашей
простой самодельной рации – сантиметровыми обрезками медной проволоки,
вбитыми в дырочки диаметром в один миллиметр.
Осталось
убедиться, что обмотки дросселей и катушек взаимноперпендикулярны,
ручка конденсатора С15 располагается на передней панели радиостанции, а
задающий генератор отделен от других деталей вашей простой самодельной
рации своими руками жестяным экраном, который в свою очередь соединен с
«+» питания.
Отсутствие микрофона с успехом исправит наличие пары
наушников с высоким сопротивлением, а вместо телескопической антенны от
радиоприемника можно воспользоваться метровой латунной трубкой
диаметром 0.5 см.
Настройка и отладка самодельной рации
Даже
если вы исправно посещали все занятия кружка юных радиолюбителей, не
факт, что ваша простая рация своими руками сразу заработает так как
нужно.
Отладку самодельной рации начинают с улучшения качества
приема сигнала, для чего поменяйте R10 на переменный резистор 33-47 кОм и
дождитесь, пока шум не станет максимально громким. Теперь меняйте
уровень индуктивности L5 подстроечным сердечником, добиваясь лучшего
качества сигнала, а напоследок поменяйте переменный резистор обратно на
постоянный с нужным сопротивлением.
Если тембр вашего голоса
сильно искажается при передаче сигнала, более тщательно подберите
резисторы R1 и R3, а чтобы отладить генератор и антенну, соберите

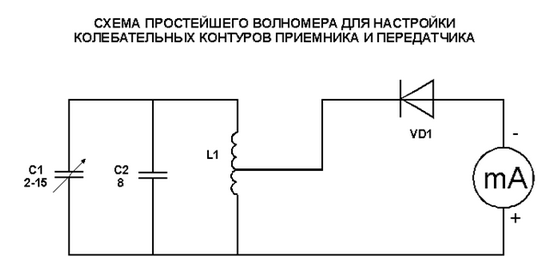

волномер, электронная схема которого приведена чуть ниже. Основой для
катушки L из десяти витков 1.2 мм проволоки станет каркас диаметром 2.2
см, где третий снизу виток – отвод. Конденсатор С1 нужно сделать
подстроечным, с воздушным диэлектриком, а его ручку расположить напротив
действующей частоты передатчика сигнала вашей самодельной рации,
убедившись, что её катушка L3 находится рядом L катушкой волномера,
сделав её тем самым своеобразным индикатором. Теперь пробуя вместо С9
конденсаторы разной емкости нужно добиться максимального отклонения
стрелки на шкале деления волномера, и, поднеся последний непосредственно
к самой антенне и вращая подстроечный сердечник L1, отладить антенну в
резонанс частоте настройки контура L3C8C9, пока стрелка на шкале
волномера не покажет максимальное отклонение.
Как сделать радиостанцию своими руками
Скачать
бесплатно схемы для изготовления множество видов приемников и
передатчиков самому в домашних условиях, начиная от самодельной
радиостанции, кончая радио и рациями разных видов можно >.
Как сделать рацию своими руками — простая схема
Представляем простую и рабочую схему рации, которую можно собрать своими руками.
Необходимые детали
Последовательность монтажа
Ну вот, катушки для рации готовы.
Продолжаем изготовление рации своими руками:
Обмотки катушек и дросселей должны быть взаимно перпендикулярны, а ручка C15 находиться на передней панели радиостанции. Генератор должен быть отделен жестяным экраном от других деталей.
Настройка и отладка рации
Начинают отладку с улучшения качество приема, для этого необходимо заменить R10 на переменный с сопротивлением 33–47кОм и дождаться максимальной громкости шума. Далее подстроечным сердечником меняем индуктивность L5, добиваясь наиболее качественного сигнала. После этого возвращаем прежний резистор.

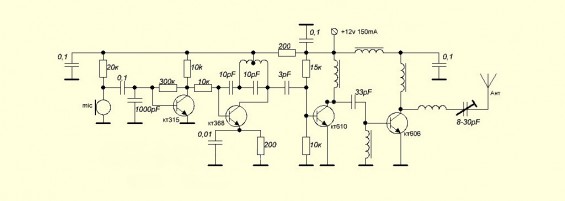

Рация FM диапазона своими руками в домашних условиях
Одной из наиболее популярных радиолюбительских конструкций является карманная рация. Конечно в нашу эпоху тотального распространения мобильных телефонов и пейджеров изготовление самодельных средств связи потеряло актуальность. Однако в некоторых случаях ФМ-рация может оказаться незаменимой, так как работает вне зависимости от покрытия сотовыми станциями.
Рассмотрим, как сделать своими руками несложную проверенную ФМ-рацию на основе 4-х транзисторного передатчика и приёмника на частоту 100–105 МГц. На рисунках ниже показана схема соответственно приёмной и передающей части радиостанции.
Моточные данные катушек и дросселей: приёмные L1 и L2 по 8 витков ПЭВ0,6 на оправке 4 мм. Передающая — 10 витков с отводом от середины на диаметре 4мм. Дроссели — по 5–10 мкГн, они мотаются на 0,25-ваттных резисторах 100–500 Ом проводом 0,2 мм в количестве 50 витков.
Проверенную печатную плату можно скачать в архиве.
Диапазон FM выбран неслучайно. Начинающим радиолюбителям работать с ним будет проще всего, так как настраивать передатчик можно по обычному вещательному FM приёмнику. После настройки трансмиттера, добиваемся работоспособности приёмного блока. Для этого можно прослушивать радиовещательные станции ФМ 88–108 МГц.
Только после этого нужно повысить частоту до 110–120МГц, чтоб исключить случайное прослушивание ваших переговоров на другие приёмники.
Работа узлов особенностей не имеет, и любой «жукостроитель» с небольшим опытом сможет запустить их без проблем. Питается радиостанция от батареи 9–12В. Причём возможно питание от стационарного БП. Это позволит превратить её в вещательную радиостанцию (помните про ограничение мощности, согласно законодательства). Ну а RX-часть прекрасно работает как ФМ радиоприёмник, что даст возможность просто послушать с его помощью музыку.
Как сделать рацию для переговоров своими руками — схема, инструкция
Предлагаем ещё 1 схему рации. Целесообразно сделать два одинаковых устройства по представленной схеме, чтобы можно было вести с их помощью переговоры.
Необходимые детали
Пошаговый монтаж рации для переговоров
Вначале необходимо сделать шасси П-образной формы из алюминиевого листа. На ней нужно будет расположить органы управления. При этом блок питания следует взять уже готовый от радиоприемника, радиолы или телевизора. Он должен давать постоянное анодное напряжение равное 150–250В, а также напряжение накала 6,3В. Затем, в соответствии с трансиверной схемой нужно собрать рацию.
Дроссели следует намотать на сопротивления ВС-0,25. Они должны содержать по 0,5 м провода ПЭЛ-0,15. Что касается конденсатора настройки С, то его можно взять с керамическим диэлектриком, однако лучше, если он будет иметь воздушный диэлектрик с одной подвижной пластиной, либо с двумя неподвижными пластинами.
Трансформатор Тр1 следует взять от телевизора или лампового приемника. Надо отметить, что высокоомная обмотка такого же трансформатора используется в качестве дросселя Др6. Если вы задумались, как сделать рацию из телефона, и решили применять низкоомные телефонные динамики, то необходимо включить их в низкоомную обмотку данного трансформатора. Также следует обратить внимание, что если вы хотите использовать в схеме телефон, то его не получится применять как рацию. Зато стоит взять из него угольный микрофон. В качестве переключателя «Прием-Передача» хорошо подходят галетные переключатели.

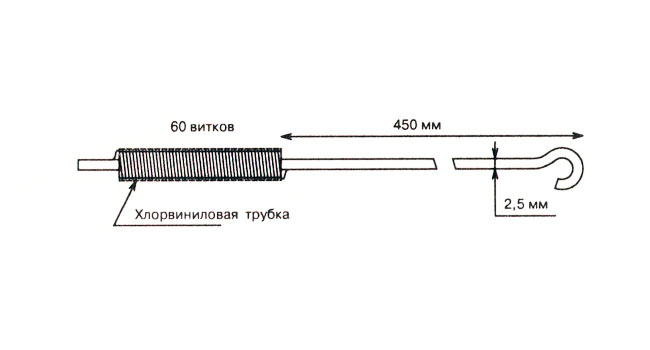

Следующий этап — создание и настройка антенны. Рассмотрим, как сделать антенну для рации своими руками. Итак, после того, как корпус рации будет собран, нужно будет сделать для катушки L1 ровно 11 витков провода толщиной равно 0,5 мм. При этом используется настройка диапазона на значение 27–30 мГц. В случае, если нужна точная настройка диапазона, то необходимо использовать при режиме приема данных подстроечные конденсаторы С1, а также С2 — при их передаче. Кроме этого, следует учитывать режим приема переключателя SA1.
Отрегулировать диапазон следует с помощью контрольного приемника фабричного производства. Можно упростить данную задачу, достав наушники, так настройка будет происходить гораздо быстрее.
Разобравшись, как сделать рацию, перейдем к следующему этапу — выполнению настройки в режиме передачи. Необходимо предварительно установить положение переключателей, чтобы получить громкое шипение в динамиках наушников. Требуется получить постоянный устойчивый сигнал от используемого контрольного передатчика.
Используйте подстроечный конденсатор С1. При совпадении сигнала несущей частоты с частотой настройки суперный шум должен полностью исчезнуть. Во время переключения в контрольном радиоприемнике на передачу должен быть хорошо слышен звук с микрофона. Когда нужные результаты будут достигнуты, необходимо будет перейти к закреплению конструкции специальными крепежными элементами.
Используя самодельную антенну, следует заранее предусматривать её мощность, ведь дальнейшее увеличение способно навредить устройству или же попросту испортить его. Следует отметить, что положение катушки связи с антенной необходимо подбирать таким образом, чтобы мощность при передаче сигнала была максимальной, а прием — устойчивым. Причем в качестве контрольного передатчика и приемника можно использовать настроенную карманную радиостанцию.
Схема волномера для настройки колебательных контуров передатчика и приемника представлена ниже:
Также со временем можно провести некоторую модернизацию вашей рации. Например, будет не лишним установить в нее аккумулятор и зарядное устройство для него. Можно еще будет добавить охлаждающие радиаторы для транзисторов и сделать выход для подключения внешнего микрофона, наушников и внешней антенны. С такими дополнениями, ни одна магазинная рация не сможет сравниться с вашей!

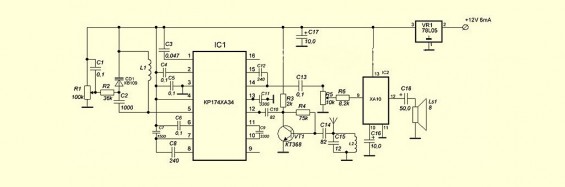

Видео о том, как сделать рацию своими руками на Ардуино:
Рация своими руками — портативные модели и советы по их настройке
Итак, что нужно для изготовления рации?
Для создания рации вам потребуются следующие предметы:
Практически все из вышеперечисленного входит в специальный набор для радиолюбителей JC986A. Дальнейший алгоритм будет опираться на данный набор.
Стоит учесть то, что создание собственной рации требует навыков работы с паяльником и знаний того, как определить номиналы элементов.
Необходимые первые шаги до открытия
Первое, с чего стоит начать – это с оформления необходимой документации. Прежде всего нужно открыть юридическое лицо, например, фирму, в уставе которой будут указаны следующие виды деятельности:
Подготовка к деятельности
В этом пункте расскажем, как создать свое радио. Когда необходимые документы будут оформлены, самое время зарегистрировать средство массовой информации и приняться за разработку частоты. Для этого нужно будет написать заявление на ее предоставление. На всех этих этапах желательно консультироваться с юристом в целях принятия оптимального решения.
Перед тем как предпринимать попытки получения частоты, необходимо подготовить информацию относительно того, какой мощности передатчик будет использоваться, где его намерены расположить и где будет находиться сама радиостанция.
Рассчитывая возможные перспективы, стоит учитывать тот факт, что купить радиочастоту нельзя, так как она является государственным ресурсом. Она не продается как товар, а разыгрывается в конкурсе между претендентами. В связи с этим может случиться так, что частоту получит кто-то другой.
Если такое произойдет, не стоит отчаиваться. Иногда в конкурсе побеждает тот, кто на данный момент не планирует осуществлять собственное вещание на полученной частоте. В этом случае актуальным будет разговор о ее аренде.
Основные правила изготовления
Приёмник, изготовленный в домашних условиях, должен быть мобильным или возимым. Советские магнитолы VEF Sigma и «Урал-Авто», более современный Manbo S-202 – тому пример.
Приемник содержит минимум радиоэлементов. Это несколько транзисторов или одна микросхема, без учёта навесных деталей в схеме. Они не должны стоить дорого. Вещательный приёмник, обходящийся в миллион рублей, – почти фантастика: это не профессиональная рация для военных и спецслужб. Качество приёма должно быть приемлемым – без лишних шумов, с возможностью на КВ-диапазоне слушать весь мир в поездках по странам, а на УКВ – удаляться от передатчика на десятки километров.
Нужна шкала (или хотя бы разметка на ручке настройки), позволяющая прикинуть, какой диапазон и какая частота прослушивается. Многие радиостанции напоминают слушателям, на какой частоте производится вещание. Но повторять 100 раз в день, например, «Европа Плюс», «Москва 106,2» уже не в моде.
Приемник должен быть пыле- и влагозащищённым. Это обеспечит корпус, например, от мощной колонки, в которой есть резиновые вставки. Самому сделать такой корпус тоже можно, но он герметично закрыт почти со всех сторон.
Что нам понадобится
1. Транзисторы: МП42 — 4шт и П416Б — 3шт
2. Резисторы: 3К — 2шт, 6.8К — 6шт, 100К, 120К, 160К — 2шт, 270К, 4.7К — 2шт, 22К, 36К
3. Конденсаторы: 3300МК — 2шт, 100МК — 2шт, 6МК — 2шт, 10МК*10В — 2шт, 22МК, 10МК, 1000МК — 2шт, 0.047МК, 5МК*10В — 4шт, 5-20МК — 2шт
4. Антенна
5. Микрофон
6. Динамик
7. Включатель
8. Переключатель
9. Источник постоянного тока
10. Платы текстолита (2шт)
11. Провода
12. Мотки проволоки с диаметром 0.1 мм. и 0.5 мм
Инструкция
Собирать рацию будем по проверенной схеме:
А1 – общая антенна для получения и отправки сигнала
SA1 – выключатель питания
SA2 – переключатель, соединяющий источник тока и радиостанцию.
a. Берем для изготовления цилиндрической основы диаметром 0.8 см и высотой 2 см оргстекло, полистирол или картон.
b. Обматываем основу медной проволокой с диаметром 0.5 мм плотными витками.
c. На катушки L1 и L5 наматываем по десять витков.
d. Катушку L2 и L3 будем наматывать на одной основе, соблюдая условия:
e. На катушку L2 наматываем четыре витка.
f. Помещаем L2 между обмотками L3.
g. L3 будет состоять из 8 витков с отводом проволоки посередине.
h. Катушки L4 и L6 содержат по 200 витков.
i. Для обмотки берем провод с диаметром 0.1 мм
j.Наматываем его на корпус резистора типа МЛТ-0,5 с сопротивлением более 1МОм.
2. В результате должно получиться, как указано на рисунке:
3. Теперь подготавливаем печатную плату
4. Располагаем радиодетали согласно схеме.
5. Делаем печатный монтаж из фольгированного гетинакса.
6. Изготавливаем каркас из сантиметровых обрезков медной проволоки, вставленных в дырочки с диаметром около одного миллиметра.
Теперь надо настроить рацию:
1. Отладку начинаем с улучшения сигнала:
a. Подсоединяем переменный резистор на 33-47 кОм вместо R10.
b. Добиваемся максимально громкого шума.
c. Меняем уровень индуктивности катушки L5, регулируя сердечник.
d. Добиваемся улучшения сигнала.
e. Заменяем подсоединенный переменный резистор на R10 с нужным сопротивлением.
2. При искажении тембра голоса во время передачи сигнала, более тщательно подбираем резисторы R1 и R3.
3. Отладку генератора и антенны производим с помощью волномера, его электронная схема указана ниже.
Волномер:
4. Для катушки L1 волномера из десяти витков проволокой 1.2 мм используем каркас диаметром 22 мм, третий снизу виток служит отводом.
5. Конденсатор С1 волномера нужно сделать переменным.
6. Ручку С1 волномера располагаем напротив действующей частоты рации.
7. Помещаем волномер так, чтобы рядом с катушкой L3 рации находилась катушка L1 волномера.
8. Таким образом, делаем ее своеобразным индикатором.
9. Пробуем вместо С9 рации конденсаторы разной емкости.
10. Добиваемся максимального отклонения стрелки волномера.
11. Подносим волномер к антенне.
12. Вращаем у рации сердечник катушки L1.
13. Вводим антенну в резонанс с частотой контура, настраивая L3, C8 и C9.
14. Добиваемся максимального отклонения стрелки волномера.
Как собрать простой радиоприёмник?
Есть несколько схем радиоприёмников:
Приёмники с двойным, тройным преобразованием (2 или 3 гетеродина в схеме) применяются для профессиональной работы на предельно допустимых, сверхдальних расстояниях.
Минус детекторного приёмника – низкая избирательность: одновременно слышны сигналы нескольких радиостанций. Достоинство – нет отдельного электропитания: энергии приходящих радиоволн хватает, чтобы прослушивать эфир без электропитания всей схемы. В вашей местности должен вещать хотя бы один ретранслятор – в диапазоне длинных (148-375 килогерц) или средних (530-1710 кГц) частот. При удалении от него на 300 км и более вы вряд ли что-то услышите. Вокруг должно быть тихо – слушать передачу лучше в наушниках с высоким (сотни и тысячи ом) сопротивлением. Звук будет еле слышимым, но и речь, и музыку разобрать удастся.
Собирается детекторный приёмник следующим образом. Колебательный контур состоит из переменного конденсатора и катушки. Один его конец подключается к внешней антенне. Заземление подаётся через контур здания, трубы отопительной сети – на другой конец контура. Последовательно с контуром включён любой ВЧ диод – он выделит звуковую составляющую из ВЧ сигнала. К параллельно получившейся сборке подключается конденсатор – он сгладит пульсации. Для извлечения звуковой информации применяется капсюль – сопротивление его обмотки не менее 600 Ом.
Если отключить наушник от ДП и подать сигнал на простейший звуковой усилитель, то детекторный приёмник станет приёмником прямого усиления. Подключив на вход – к контуру – усилитель радиочастоты СВ или ДВ диапазона, вы повысите чувствительность. Можно удалиться от АМ ретранслятора до 1000 км. Приёмник с простейшим диодным детектором не работает на (У) КВ диапазоне.
Чтобы повысить селективность по соседнему каналу, замените детекторный диод на более эффективную схему.
Чтобы обеспечить селективность и по соседнему каналу, нужны гетеродин, смеситель и дополнительный усилитель. Гетеродин – местный автогенератор с переменным контуром. Схема гетеродинного приёмника работает следующим образом.
Достоинство схемы (супер) гетеродинного приёмника – удовлетворительная чувствительность. Можно удаляться от FM-передатчика на десятки километров. Селективность по соседнему каналу позволит слушать понравившуюся радиостанцию, а не одновременную какофонию из нескольких радиопередач. Недостаток – вся схема требует питания – несколько вольт и до десятков миллиампер постоянного тока.
Есть и избирательность по зеркальному каналу. У AM-приёмников (ДВ, СВ, КВ диапазонов) ПЧ равна 465 кГц. Если в СВ диапазоне приёмник настроен на частоту 1551 кГц, то эту же частоту он «поймает» и на 621 кГц. Зеркальная частота равна удвоенному значению ПЧ, отнятому от значения частоты передатчика. У FM (ЧМ) приёмников, работающих с диапазоном УКВ (66-108 МГц), ПЧ равна 10,7 МГц.
Так, сигнал от авиационной рации («комарика»), работающей на 121,5 мегагерцах, примется при настройке приёмника на 100,1 МГц (минус 21,4 МГц). Чтобы устранить приём помехи в виде «зеркальной» частоты, между УРЧ и антенной включается входной контур – один или несколько колебательных контуров (катушка и конденсатор, соединённые параллельно). Недостаток многоконтурной входной цепи – снижение чувствительности, а с ней и дальности приёма, что требует подключения антенны с дополнительным усилителем.
FM-приёмник оснащён особым каскадом, преобразующим ЧМ в АМ колебания.
Недостаток гетеродинных приёмников – сигнал от гетеродина без входного контура и при наличии обратной связи УРЧ попадает в антенну и переизлучается в эфир. Если включить два таких приёмника, настроив их на одну и ту же радиостанцию, и расположить рядом, вплотную – в динамиках у обоих появится лёгкое посвистывание меняющегося тона. В схеме на основе синтезатора частот гетеродин не применяется.
В стереоприёмниках FM после УПЧ и детектора располагается стереодекодер. Кодирование стереосигнала на передатчике и декодирование на приёмнике осуществляется по пилот-тональной технологии. После стереодекодера ставят стереоусилитель и два динамика (по одному для каждого канала).
Приёмники, не обладающие функцией стереодекодирования, принимают стереотрансляцию в монофоническом режиме.
Чтобы собрать электронику приёмника, сделайте следующее.
Соберите корпус:
Для шкалы проградуируйте ручку настройки, поставьте рядом с ней на корпусе отметку в виде стрелки. Установите светодиод для подсветки.
8фотографий
Рекомендации для начинающих
Как сделать рацию своими руками — простая схема
Представляем простую и рабочую схему рации, которую можно собрать своими руками.
Необходимые детали
Последовательность монтажа
Количество витков:
Ну вот, катушки для рации готовы.
Продолжаем изготовление рации своими руками:
Печатный монтаж можно сделать, если есть фольгированный гетинакс, а для каркаса самодельной рации подойдут сантиметровые обрезки проволоки, вбитые в отверстия диаметром 1 мм.
Обмотки катушек и дросселей должны быть взаимно перпендикулярны, а ручка C15 находиться на передней панели радиостанции. Генератор должен быть отделен жестяным экраном от других деталей.
Настройка и отладка рации
Начинают отладку с улучшения качество приема, для этого необходимо заменить R10 на переменный с сопротивлением 33–47кОм и дождаться максимальной громкости шума. Далее подстроечным сердечником меняем индуктивность L5, добиваясь наиболее качественного сигнала. После этого возвращаем прежний резистор.
При сильном искажении тембра голоса вашей рации, при передаче сигнала, нужно тщательнее подобрать R1 и R3.
Рация FM диапазона своими руками в домашних условиях
Одной из наиболее популярных радиолюбительских конструкций является карманная рация. Конечно в нашу эпоху тотального распространения мобильных телефонов и пейджеров изготовление самодельных средств связи потеряло актуальность. Однако в некоторых случаях ФМ-рация может оказаться незаменимой, так как работает вне зависимости от покрытия сотовыми станциями.
Рассмотрим, как сделать своими руками несложную проверенную ФМ-рацию на основе 4-х транзисторного передатчика и приёмника на частоту 100–105 МГц. На рисунках ниже показана схема соответственно приёмной и передающей части радиостанции.
Моточные данные катушек и дросселей: приёмные L1 и L2 по 8 витков ПЭВ0,6 на оправке 4 мм. Передающая — 10 витков с отводом от середины на диаметре 4мм. Дроссели — по 5–10 мкГн, они мотаются на 0,25-ваттных резисторах 100–500 Ом проводом 0,2 мм в количестве 50 витков.
Проверенную печатную плату можно скачать в архиве.
Файлы для скачивания: raciya-fm-diapazona.rar
Диапазон FM выбран неслучайно. Начинающим радиолюбителям работать с ним будет проще всего, так как настраивать передатчик можно по обычному вещательному FM приёмнику. После настройки трансмиттера, добиваемся работоспособности приёмного блока. Для этого можно прослушивать радиовещательные станции ФМ 88–108 МГц.
Только после этого нужно повысить частоту до 110–120МГц, чтоб исключить случайное прослушивание ваших переговоров на другие приёмники.
Работа узлов особенностей не имеет, и любой «жукостроитель» с небольшим опытом сможет запустить их без проблем. Питается радиостанция от батареи 9–12В. Причём возможно питание от стационарного БП. Это позволит превратить её в вещательную радиостанцию (помните про ограничение мощности, согласно законодательства). Ну а RX-часть прекрасно работает как ФМ радиоприёмник, что даст возможность просто послушать с его помощью музыку.
Конструкция антенны
Антенна сделана мной из толстого алюминиевого провода, с куском изоляции, поверх которой и намотана катушка L3.
Моя модернизация
Я делал такую рацию ещё в школе, но тогда уже поменял все транзисторы на более современные и с высоким коэффициентом усиления. К примеру, я заменил VT1, VT2 на КТ361, а VT3 на КТ315.
Сейчас я бы конечно поменял полярность питания и полярность конденсаторов, заменил все транзисторы с структуры n-p-n на p-n-p, и p-n-p на n-p-n. Ну и установил бы современные транзисторы. Требований к транзисторам особо никаких нет, поэтому подойдут абсолютно любые.
Автор схемы говорит, что радиус действия однотипных радий на открытой местности – 100-200 метром. Я же разгонял такие рации до 500 метров, для этого использовал современные транзисторы, антенну увеличил до 900 мм, плюс увеличил ток генератора, заменив резистор 100 Ом на 50 Ом. Кто-то скажет, что все из-за увеличения антенны, с чем я не соглашусь и скажу, что с «родной» антенной мне удавалось связь на 300 метров.
Детекторный простейший радиоприемник: основы
Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук. Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит. Простейший радиоприемник, не дай Бог, конечно, заиметь.
Обратный пьезоэлектрический эффект изменяет согласно закону электромагнитной волны геометрические размеры костей. Перспективное направление: человек-радиоприемник.
Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.
Концепция персональной электронно-вычислительной машины разработана советскими инженерами. Руководством партии идея признана неперспективной. Силы отданы построению гигантских вычислительных центров. Излишне трудящемуся осваивать дома персональный компьютер. Смешно? Сегодня ситуации позабавнее встретите. Потом жалуются – Америка окутана славой, печатает доллары. AMD, Intel – слышали? Made in USA.
Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.
Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:
Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.

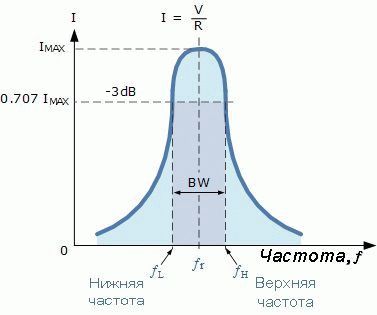

Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.
Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.
Пара слов, почему обсуждали удаленные закутки, где радиолюбители жаждут экспериментов. В природе замечены физиками явления рефракции, дифракции, оба позволяют радиоволнам отклоняться от прямого курса. Первое назовем огибанием препятствий, горизонт отодвигается, уступая вещанию, второе – преломлением атмосферой.
ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.
Как сделать рацию своими руками — 3 рабочие схемы
Сегодня мы рассмотрим три самые простые и рабочие схемы для создания раций своими руками. Первый проект предполагает изготовление прибора новичками по самой простой схеме. Рекомендации, пошаговые фото и инструкция по монтажу помогут разобраться во всех нюансах монтажа. Второй проект — рация FM диапазона. В изготовлении это устройство немного сложнее, зато начинающим радиолюбителям не составит труда настроить передатчик по обычному вещательному FM приёмнику. Третий проект — переговорная рация. Рекомендуем создавать сразу 2 прибора, которые можно будет использовать для связи в бытовых условиях.
Как сделать рацию своими руками — простая схема
Представляем простую и рабочую схему рации, которую можно собрать своими руками.
Необходимые детали
Последовательность монтажа
Катушки L1 и L5 — 10 витков.
Ну вот, катушки для рации готовы.
Продолжаем изготовление рации своими руками:
- Размещаем детали на двух платах (одна из которых с задающим генератором, а другая — с приемником и усилителем НЧ) с одной стороны.
Соединяем их проводом в изоляции (диаметр 0.2–0.3мм) с обратной стороны.
Печатный монтаж можно сделать, если есть фольгированный гетинакс, а для каркаса самодельной рации подойдут сантиметровые обрезки проволоки, вбитые в отверстия диаметром 1 мм.
Обмотки катушек и дросселей должны быть взаимно перпендикулярны, а ручка C15 находиться на передней панели радиостанции. Генератор должен быть отделен жестяным экраном от других деталей.
Настройка и отладка рации
Начинают отладку с улучшения качество приема, для этого необходимо заменить R10 на переменный с сопротивлением 33–47кОм и дождаться максимальной громкости шума. Далее подстроечным сердечником меняем индуктивность L5, добиваясь наиболее качественного сигнала. После этого возвращаем прежний резистор.
При сильном искажении тембра голоса вашей рации, при передаче сигнала, нужно тщательнее подобрать R1 и R3.
