Как сделать совок чертеж

Очень простые в изготовлении, самодельные совки из пустой тары от напитков, которые можно использовать для различных хозяйственных нужд.

Сегодня я хочу затронуть тему изготовления самодельных совков из подручных материалов (пластиковой и картонной тары от напитков), которые можно использовать для различных нужд в домашнем хозяйстве. Причем я покажу три таких совка, очень простых в изготовлении.

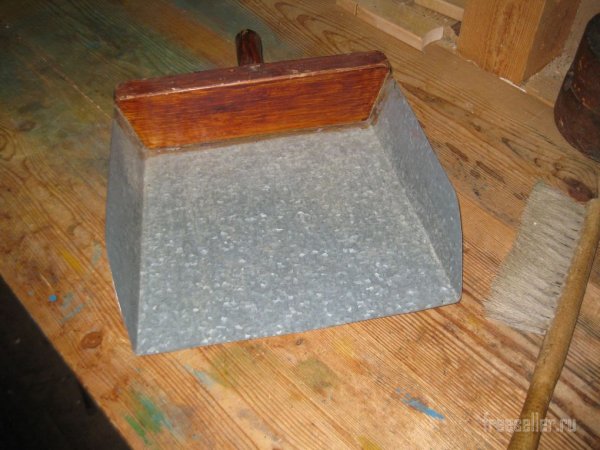

Вообще, надо сказать, что изначально все эти совки, я делал для сметания стружки с рабочего столика, который я использую в домашних условиях для мелкого ремонта или изготовления самоделок.

Как сделать совок чертеж

Однако в холодное и морозное зимнее время, мне приходится переходить домой, где я работаю за небольшим раскладным столиком. Конечно, полноценную деревообработку на нем нельзя проводить, но, тем не менее, небольшие операции, например, сверление отверстий, распиловку небольших заготовок и т.п., делать вполне возможно.

И тут, естественно, возникает проблема уборки стружки. В таких условиях, стружку лучше всего убирать при помощи небольшого совка и щетки, или широкой кисточки. Поэтому еще несколько лет назад, я начал делать небольшие самодельные совки.

Для их изготовления, я использовал примерно такие принадлежности:

Материалы и инструменты

Первый вариант совка

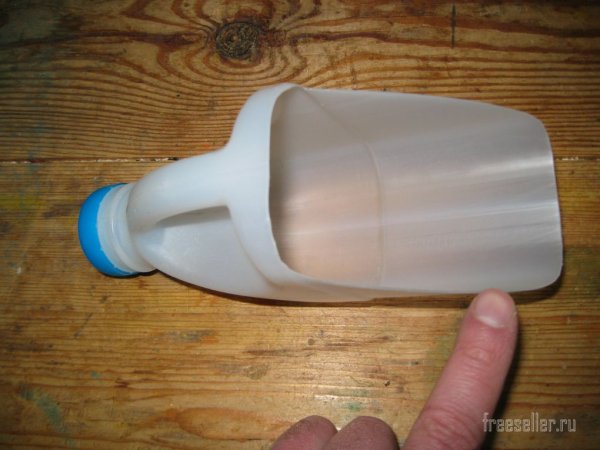

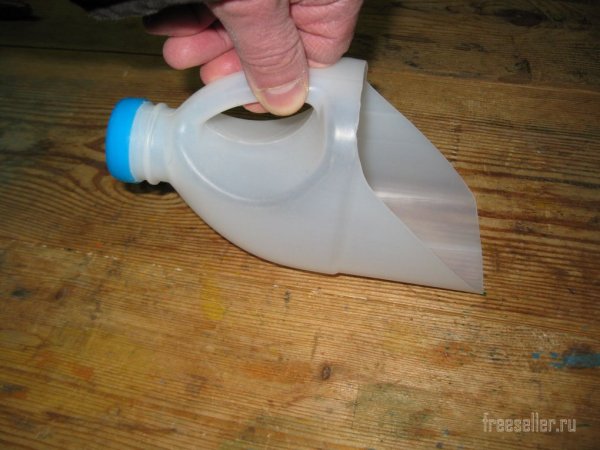

Первый совок, я сделал из подходящей пластиковой бутылочки из-под молока.

Вот так он выглядит.

Как сделать совок чертеж

Кстати, такие совки разных размеров и для разных нужд, можно делать и из пластиковых канистр различной емкости. Чем больше канистра, тем больше будет совок.

Делается такой совок очень просто.

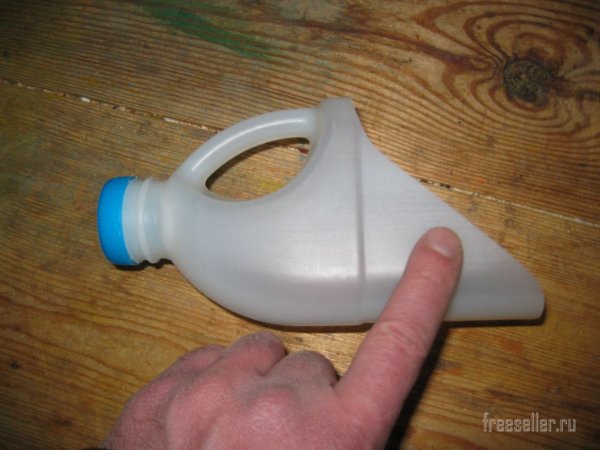

Для этого нужно сначала срезать лишнюю часть пластиковой бутылки (или канистры) строительным ножом.

Как сделать совок чертеж

Затем подровнять срезы мощными ножницами и окончательно обработать их мелкозернистой наждачной бумагой.

Как сделать совок чертеж

Такой совок, получается весьма компактным, поскольку ручка у него находится сверху.

Однако для сметания стружки, этот совок использовался весьма недолго, поскольку оказалось, что он в первую очередь очень хорошо подходит для насыпания и дозирования различных сыпучих продуктов, например, круп, зерна, комбикорма для кур и т.п. И для этих целей, его вскоре и стали использовать, а я сделал еще один вариант совка.

Второй вариант совка

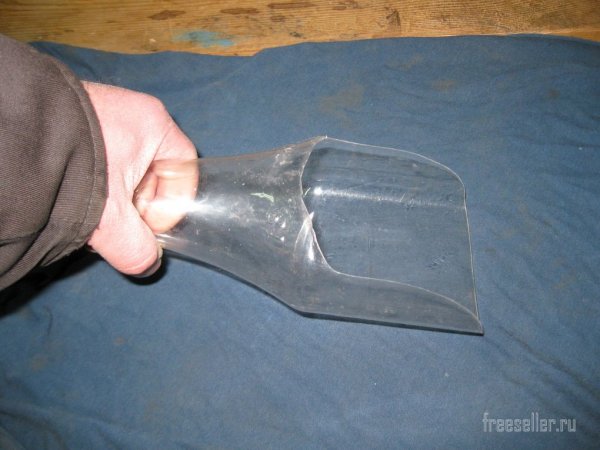

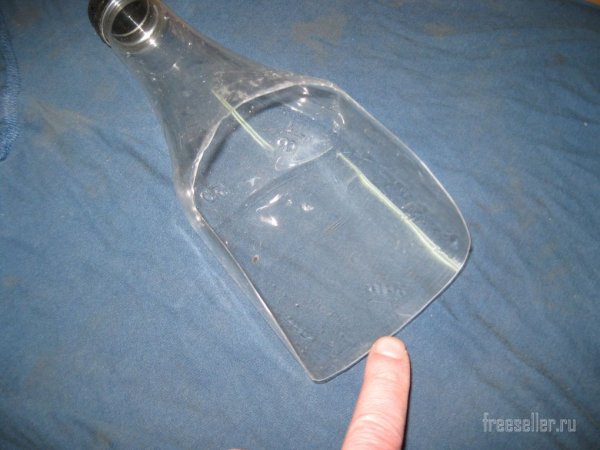

Этот совок, я сделал из пластиковой бутылки из-под кетчупа.

Как сделать совок чертеж

Технология его изготовления точно такая же, как и у предыдущего совка.

Сначала лишняя часть бутылки отрезается строительным ножом, затем дорабатывается ножницами и окончательно все срезы выравниваются мелкозернистой наждачной бумагой.

Как сделать совок чертеж Как сделать совок чертеж

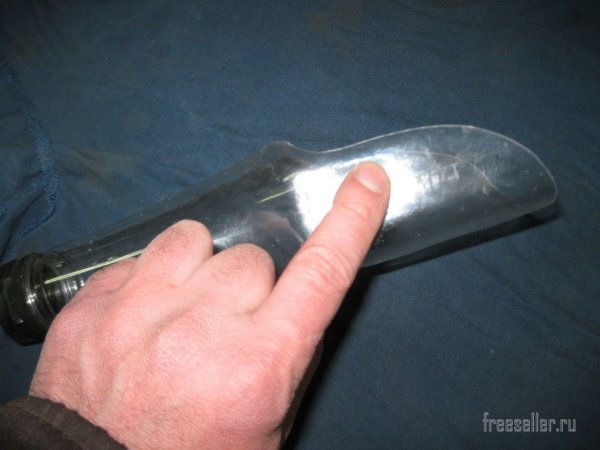

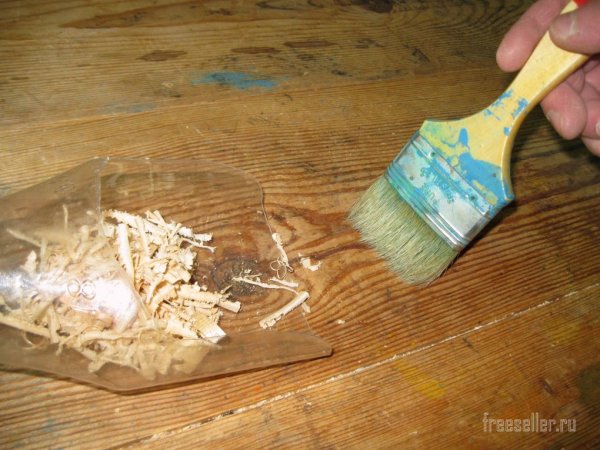

Надо сказать, что такой совок получился очень удобным именно для сметания стружки. При этом горлышко бутылки используется как рукоятка, а сам совок имеет оптимальную ширину, так, что стружку в него удобно сметать при помощи широкой кисточки.

Как сделать совок чертеж Как сделать совок чертеж

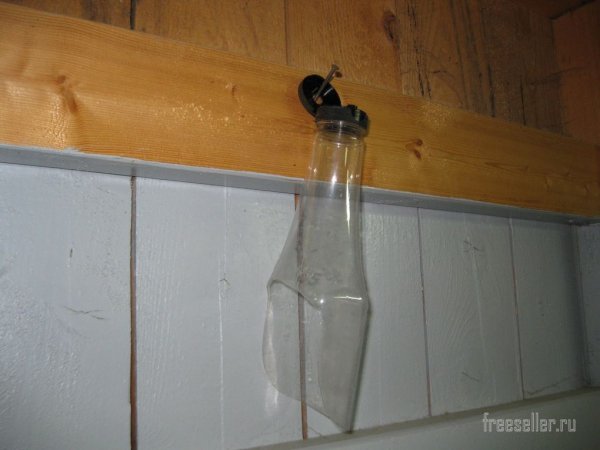

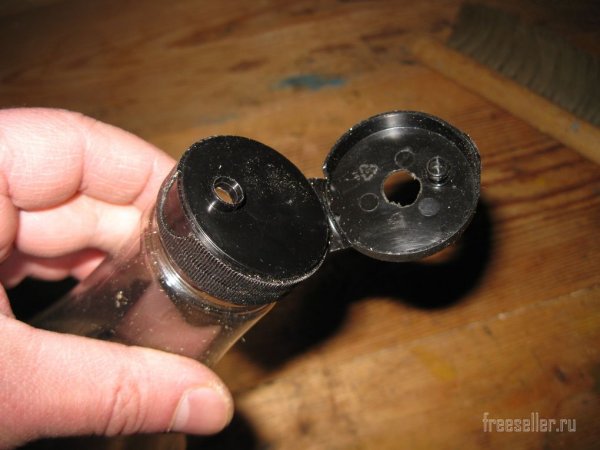

Кроме того, в верхней открывающейся крышке пробки, я дополнительно просверлил вот такое отверстия, чтобы этот совок можно было вешать на стену.

Как сделать совок чертеж Как сделать совок чертеж

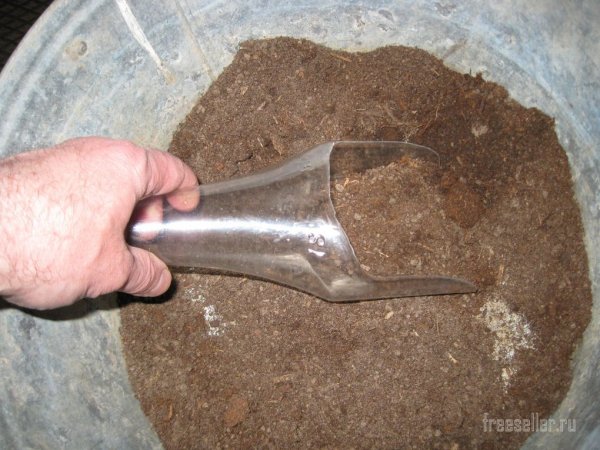

Однако, как оказалось, этот совок также очень удобно использовать для насыпания разных сыпучих веществ, и, особенно – грунта или перегноя для рассады.

Как сделать совок чертеж

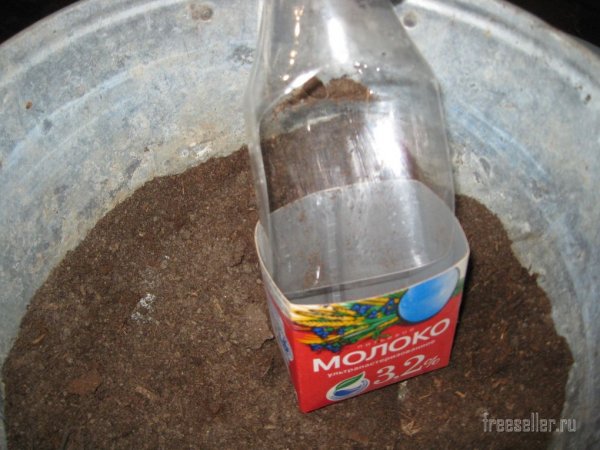

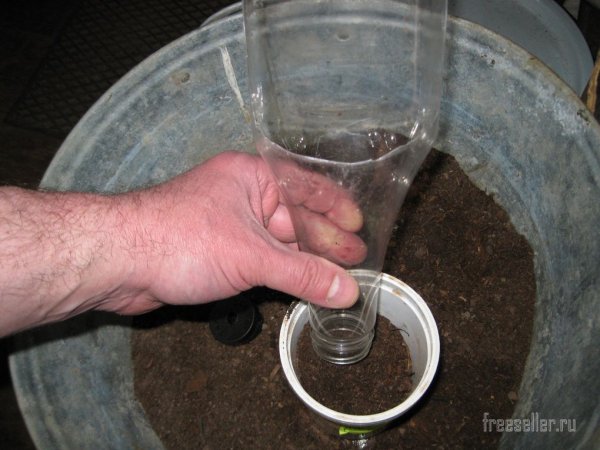

Дело в том, что по ширине этот совок, как раз идеально подходит для насыпания грунта в контейнеры для рассады, сделанные из картонных молочных пакетов.

Как сделать совок чертеж

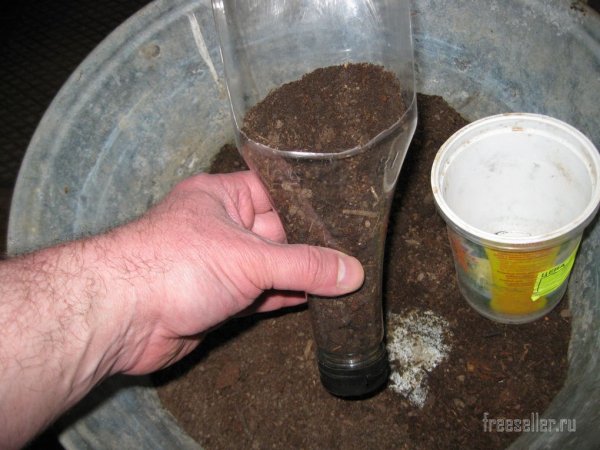

Более того, если даже контейнер узкий, то в него можно насыпать грунт через рукоятку совка, то есть горлышко бывшей бутылки, просто сняв пробку.

Как сделать совок чертеж Как сделать совок чертеж

В результате, наши женщины умыкнули у меня этот совок для работы с рассадным грунтом, для чего он используется и по сей день.

И вот после этого случая, я решил пойти другим путем.

Я подумал, что для сметания стружки, нет особого смысла делать основательный, многоразовый совок, а можно сделать просто одноразовый, а точнее – совок, который можно использовать всего месяца два-три (как раз зимой), а потом просто выкинуть.

И таким образом, каждый раз зимой, я стал делать для сметания стружки, одноразовый совок из картонного пакета от молока.

Третий вариант совка

Этот совок также делается очень просто и быстро.

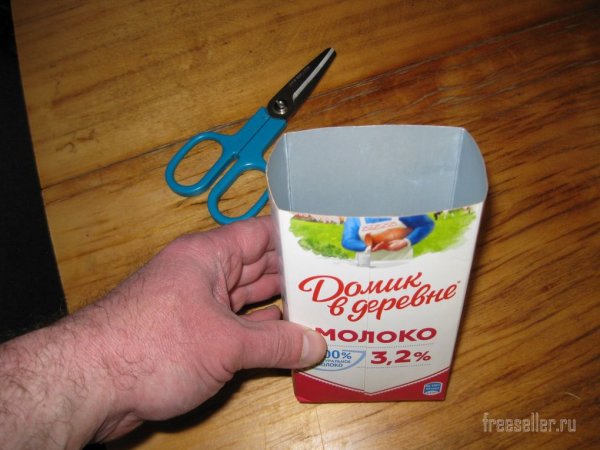

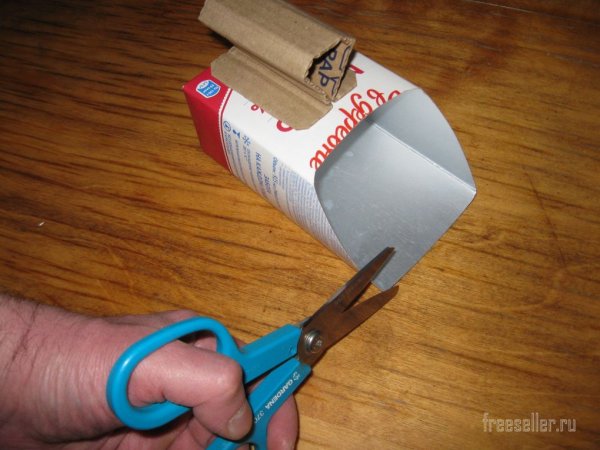

Для начала, нужно ножницами срезать верхнюю часть использованного молочного пакета, а затем тщательно его промыть и просушить.

Как сделать совок чертеж

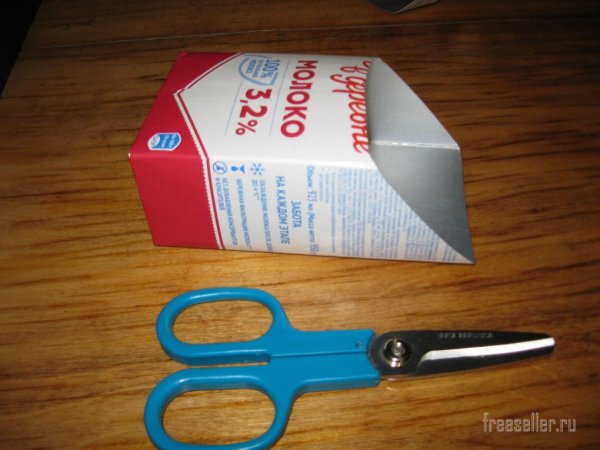

Затем верхнюю часть нужно срезать наискосок, сформировав переднюю часть совка.

Как сделать совок чертеж

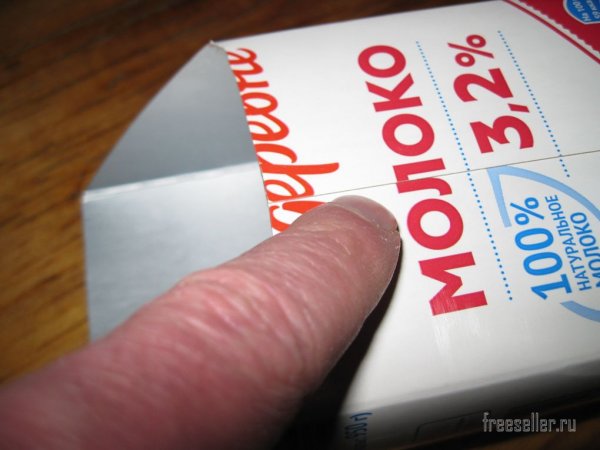

Причем с нижней части совка, должна остаться гладкая сторона, а сторона с клеевым продольным швом пакета, должна быть сверху.

Как сделать совок чертеж

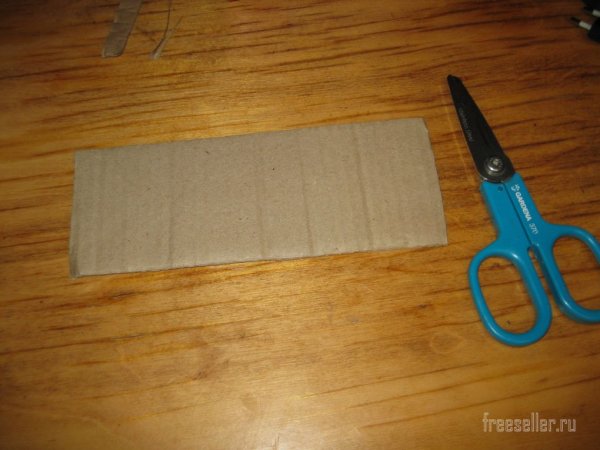

После этого, нужно взять небольшой отрезок плотного картона.

Как сделать совок чертеж

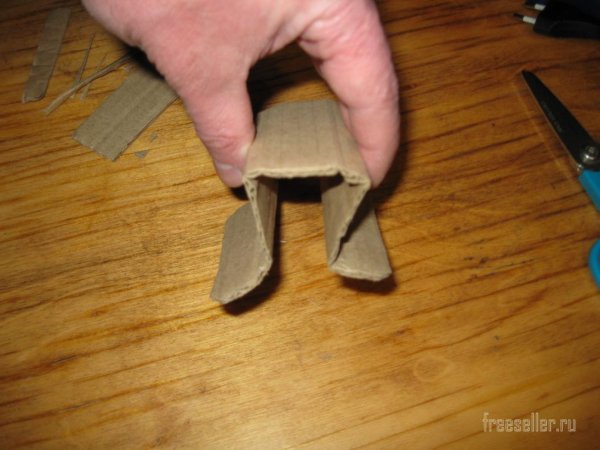

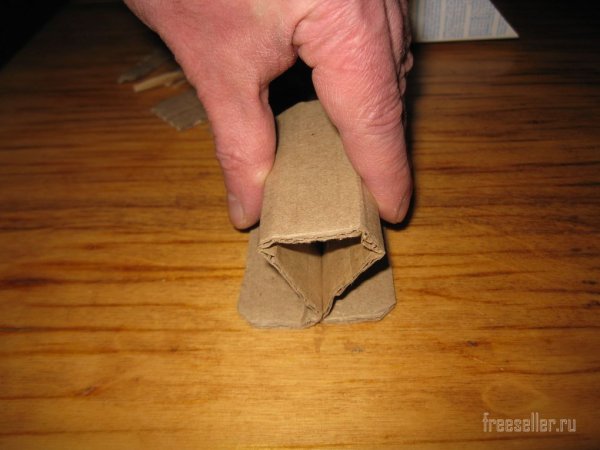

И сформировать из него вот такую рукоятку для будущего совка.

Как сделать совок чертеж Как сделать совок чертеж

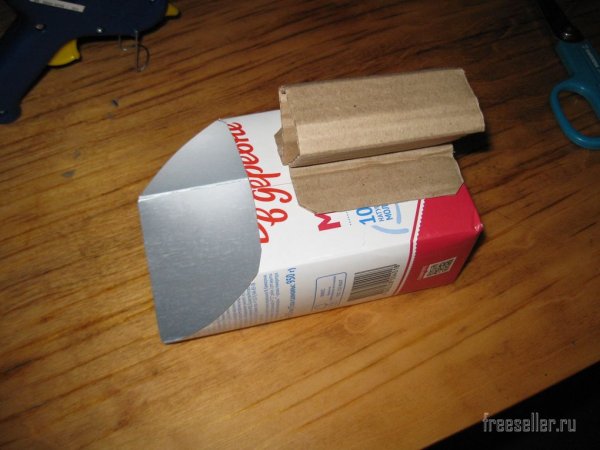

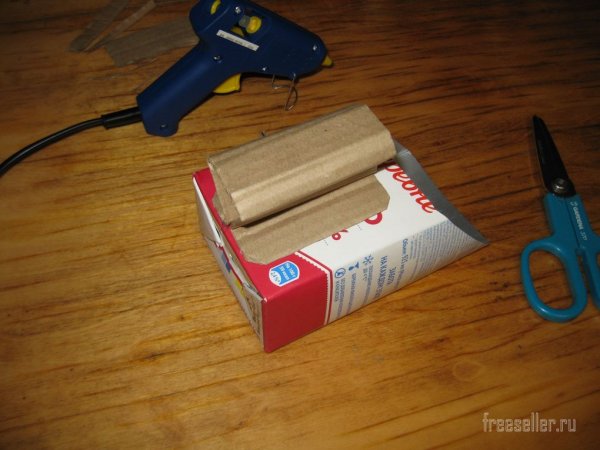

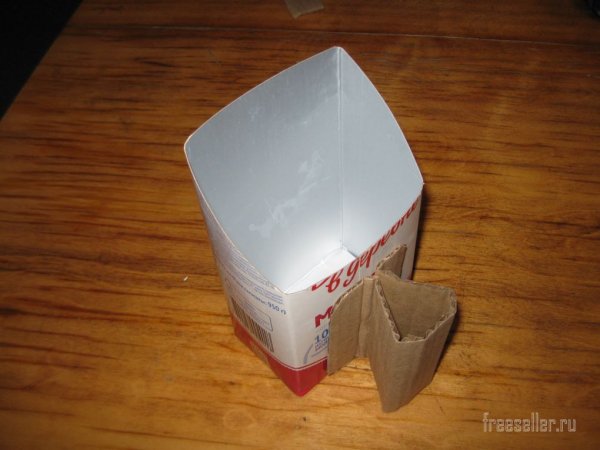

А затем, при помощи клеевого пистолета, приклеить эту рукоятку к верхней части совка.

Как сделать совок чертеж Как сделать совок чертеж

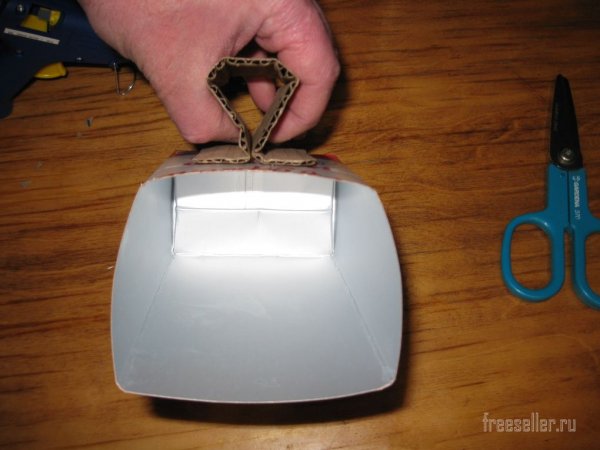

Надо сказать, что такая рукоятка получается весьма удобная и надежная. Хотя сделать ее, можно не только из картона, а, например, из короткого деревянного брусочка.

Как сделать совок чертеж Как сделать совок чертеж

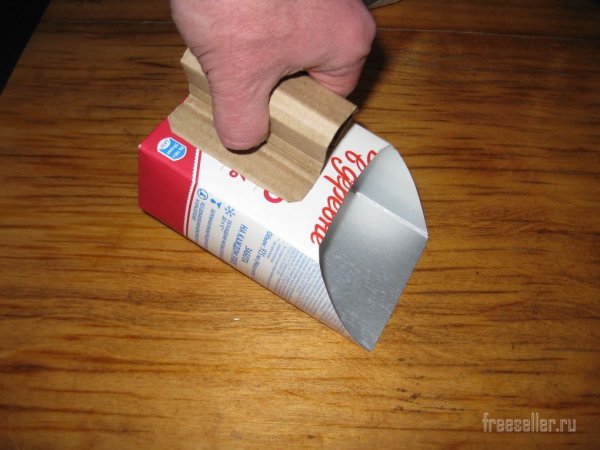

Таким совком, как раз очень удобно пользоваться, именно для сметания стружки. Причем у него есть одно очень большое достоинство. Такой совок можно ставить вертикально.

Как сделать совок чертеж

Таким образом, если стружки мало, ее можно не высыпать каждый раз из совка в мусорное ведро, а оставить прямо так, поставив совок вертикально до следующего раза. Когда же стружки накопится достаточно много (примерно от трети, до половины совка), ее можно будет высыпать.

Практика показала, что такой совок как раз нормально выдерживает два-три месяца эксплуатации. А потом его можно выбросить и уже следующей зимой, сделать новый.

Кстати, если края такого совка в процессе работы износятся или разлохматятся, то их можно легко восстановить, просто слегка обрезав край совка ножницами.

Как сделать совок чертеж

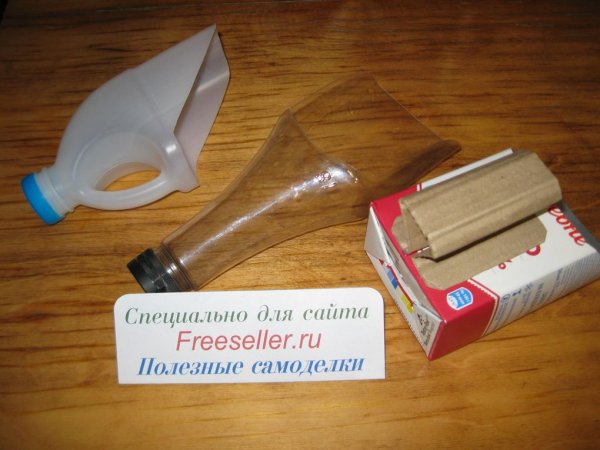

Таким образом, все три совка, которые я сделал, оказались достаточно удобными и полезными в хозяйстве.

Как сделать совок чертеж

Ну, а у меня на этом все! Всем пока и побольше полезных и нужных в хозяйстве самоделок!

Источник

Как сделать совок своими руками из жести или металла. Как сделать совок из жести своими руками Конструкция совка из металла своими руками

Изготовление совок своими руками

Изготовление совка

СОВОК С «ИЗЮМИНКОЙ»

Совок для уборки мусора — казалось бы, что может быть проще. Но нет, и в этом элементарном изделии свои проблемы. В магазинах совки продаются пластмассовые (цельноштампованные) и с металлическим ковшом и деревянной ручкой. И те и другие надежностью не отличаются: ломаются по перемычке в месте стыка ручки с вертикальной задней стенкой ковша. Стоит по неосторожности чуть сильнее прижать совок к полу — ив пластмассе образуется трещинка, а в металлической перемычке — пластическая деформация. Со временем дефекты накапливаются, и в результате происходит поломка.

Меня, как и многих других, эта неприятность не обошла стороной. «Похоронив» с десяток покупных совков, решил сделать свой — прочный, надежный и технологичный. В результате получился совок из 3 деталей: ручки, втулки и ковша.

Ручка — деревянная; я ее выточил из осиновой заготовки на токарном станке. (Впрочем, про токарный станок громко сказано. Просто в моей небольшой домашней мастерской имеется приспособление на базе электродрели для токарной обработки небольших деревянных деталей.) После изготовления я ее зашкурил и покрыл мебельным лаком. Ручка получилась красивая и удобная.

Втулка и ковш были изготовлены из листовой стали толщиной 0,5 мм с последующей покраской нитроэмалью (а можно использовать кровельное оцинкованное железо). Толщина 0,5 мм — оптимальная: она достаточна для обеспечения необходимой жесткости всей конструкции, а с другой стороны, позволяет довольно легко производить гибочные операции при формировании деталей.

Бытовой совок:

1 — ручка (сосна, береза, осина…); 2 — втулка (сталь, лист s0,5 — 0,6); 3 — ковш (сталь, лист s0,5 — 0,6); 4 — заклепка (3 шт.); 5 — стопор (шуруп 3×10)

Формирование ковша и ручки:

а,б — передняя лапка втулки; в — борт ковша; г — замок; д — задняя наружная стенка ковша; е — задняя внутренняя стенка ковша; ж — основание ковша; и — отбортовка; к — задние лапки втулки; л — корпус втулки; 1 — втулка; 2 — совок в сборе; 3 — формирование ковша

Крепление втулки к ковшу (а — вид изнутри; б — вид сзади)

Для изготовления втулки была использована стальная оправка диаметром 20 мм, соединение — простым лежачим фальцем. Нижний конец втулки на длине около 35 мм я разрезал на 4 лапки: одна (передняя) шириной приблизительно 20 мм, остальные (задние) — поуже(10 — 11 мм). Эти лапки играют главную роль в обеспечении прочности и жесткости узла соединения втулки с ковшом.

Изготовление ковша следует производить в следующей последовательности:

— выполнить разметку контура и линий изгиба по чертежу развертки и вырезать заготовку из 0,5-мм стального листа;

— загнуть отбортовки «и» на 180°;

— отогнуть вверх задние внутренние стенки «е» ковша приблизительно на 75 — 80°;

— отогнуть борта «в» перпендикулярно основанию «ж» ковша;

— отогнуть вверх замок «г» предварительно на 85 — 95°;

— отогнуть заднюю наружную стенку «д» перпендикулярно основанию, накрыв замком «г» половинки задней внутренней стенки «е»;

— завести лапку «а» втулки под замок, а лапки «к» снаружи к задней стенке ковша;

— прижать замок вместе с лапками к задней стенке и удерживать в сжатом положении с помощью струбцин;

— засверлить по месту 3 отверстия под заклепки и соединить с их помощью втулку с ковшом.

Лапки втулки, обхватывая заднюю стенку ковша с двух сторон, обеспечивают жесткость соединения и препятствуют возникновению здесь пластических остаточных деформаций. Результат — необходимая прочность и долговечность изделия.

Один из изготовленных мною совков находится на садовом участке, и я при необходимости использую его даже при выполнении земляных работ. Покупные при таком «жестоком» обращении уже давно бы загнулись. А этот — жив и здоров!

Л. СТЕПАНОВ, г. Истра

Рекомендуем почитать

Использование кочерги и совка для мангала

Ознакомьтесь с видео по теме

Необычные варианты

Кочерга — 175 рублей.

От каждой мелочи зависит хороший отдых на природе. Совок необходим при готовке на углях мангала или костра, он также пригодится во время чистки от золы, щепок или древесных стружек.

Стандартный размер кочерги обычно составляет 400 мм — 750 мм. Делать размер кочерги меньше 400 мм не желательно, так как жар от огня будет обжигать руку. А когда размер кочерги больше 750 мм, то ею не очень удобно пользоваться при перемешивании угля или дров в мангале. Удобная кочерга для мангала не должна быть очень длинной и массивной. Правильная печная кочерга должна быть подлиннее и полегче. А красивая каминная кочерга может быть массивной и средних размеров, так как она выполняет наряду с практическими задачами, и эстетическую функцию.

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

Как сделать совок чертеж

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков.

Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Технология 5 класс

««Моделирование фартука» 5 класс» — Художественное моделирование. Нанесение названий деталей. Моделирование нагрудника. Виды отделки. Процесс создания одежды. Изучение материала. Чертеж основы фартука. Бретелька. Ознакомить с приемами художественного конструирования. Повторение пройденного материала. Моделирование кармана. Моделирование нижней части фартука. Закрепление материала. Правила техники безопасности при работе с ножницами.

««Вышивка» 5 класс» — Виды вышивки. Гладь. Пятёрка. Технологическая карта. История вышивки. Вышивание. Физкультпауза. Ваше настроение. Изображение. Волшебный сундучок. Познакомиться с историей вышивки. Техника безопасности. Молодичка – невеличка, а весь мир одевает. Счётная вышивка. Техника безопасности при работе с утюгом. Ручные инструменты и материалы.

«Натуральные волокна» — Готовую ткань окрашивают или набивают рисунок. Упаковка в кипы (прессование). Основа. Швейное материаловедение. В прядильном цехе из ровницы вытягивают и скручивают нити. Чесальный цех. Предварительная очистка. Классификация натуральных волокон. Как получают ткань? Ленточный цех. Получают пряжу. Кромка. Тонкая нить, полученная путем скручивания волокон. Деление волокна на узкие полоски (ровницу). Челнок.

«Изготовление изделия» — Выбор варианта. Основы проектирования. Изделие.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции.

Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

Как сделать совок чертеж

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому.

На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Как правильно выбрать совок для уборки

На первый взгляд вопрос о том, как выбрать металлический совок, кажется лишним, однако несерьезный подход к нему может не только затруднить уборку, но и снизить ее эффективность. Выбирая надежного

и долговечного помощника для ежедневной работы, обратите
внимание на толщину металла – хлипкие изделия вряд ли прослужат долго, не потеряв первоначальной формы.
Для производства качественных совков используют сталь – этот металл долговечен и прочен, но подвержен воздействию влаги. Для защиты стальных изделий от ржавчины используют окрашивание и оцинковку. Наиболее надежным является порошковое окрашивание – оно не растрескивается и не облазит со временем, не боится высоких температур, стойко переносит контакт с химическими веществами.

Чтобы не нагружать спину во время работы, выбирайте совок металлический с длинной ручкой

– такая модель позволит работать, не изнуряя позвоночник лишними наклонами. Модели с короткими рукоятками пригодны для того, чтобы собрать крошки с пола на кухне или песок в коридоре, они
не занимают много места и легко помещаются в тумбочке или в мойке.
Размер совка выбирайте в зависимости от его назначения. Чтобы быстро подмести

пол в прихожей, вполне достаточно небольшого совочка, а для уборки садовых дорожек или строительных площадок потребуется совок внушительного размера с широкой лопаткой, на которую будет удобно сметать мусор большой метлой.

Перед покупкой приложите лопатку к ровной поверхности, чтобы убедиться в том, что краешек изделия будет плотно прилегать к полу. В идеале край должен быть тонким и слегка заостренным, в этом случае после уборки на полу не останется ни единой соринки!

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

Как сделать совок чертеж

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Как сделать совок чертеж

Некоторые проекты включают в общую конструкцию мангала еще и крышку.

Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Как сделать совок чертеж

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

Основные размеры стандартного стационарного мангала из металла указаны на схеме.

Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Как сделать совок чертеж

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Как сделать совок чертеж

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Чем привлекателен металлический совок для мусора

В хозяйственных магазинах покупателей встречают огромным выбором инвентаря для уборки мусора из металла и пластика. Пластмассовые изделия привлекают своей легкостью и многообразием расцветок, но не спешите идти к кассе с ярким и невесомым совочком любимого оттенка.

В сравнение с пластиковыми помощниками металлические совки являются более надежными и долговечными

, они не боятся высоких и низких температур, не ломаются под тяжестью груза и без последствий переносят интенсивные нагрузки. Совок из металла идеален для использования в
саду, во дворе, на террасе, в гараже, в больших хозяйственных и производственных помещениях.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Как сделать совок чертеж

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов.

Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

Как сделать совок чертеж

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Как сделать совок чертеж

Существует как минимум три способа ее изготовления.

При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Как сделать совок чертеж

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно.

Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

Как сделать совок чертеж

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором.

Как сделать совок чертеж

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат.

Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Происходит он в два этапа:

Как сделать совок чертеж

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Как сделать совок чертеж

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж Как сделать совок чертеж

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Как сделать совок чертеж

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Как сделать совок чертеж

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Как сделать совок чертеж

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Как сделать совок чертеж

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Как сделать совок чертеж

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Аксессуары для каминов облегчают управление огнем и делают пользование этим отопительным устройством безопасным, ведь, благодаря им, руки не контактируют с огнем, а также, например, можно быстро убрать с пола выкатившейся уголь.

Как сделать совок из жести своими руками

Как сделать совок из жести своими руками, необходимый подручный инвентарь для уборки помещений. Недорогая самодельная вещь принесет немало положительных эмоций во время ее использования.

Рассмотрим конструкцию, состоящую всего из двух деталей:

Вырежем из тонколистовой оцинкованной стали ГОСТ 14918-80 фигуру, представленную на рисунке

Пунктирной линией показаны места изгибов, их радиусы, направления и величины углов. Пробьем отверстия в зубцах или просверлим их сверлом. Отгибаем металл по линиям изгиба на брусе и отбиваем его киянкой (деревянный плоский молоток) и получаем ковш совка.

Если на верхней грани совка, со стороны крепления ручки, сделать ложную закатку (это придаст конструкции дополнительную жесткость),

то на развертке необходимо добавить дополнительный сектор длиной 200 (мм) и шириной равной длине линии закатки.

На рисунке синим цветом, обозначен дополнительный сектор.

Сделаем из деревянного бруска размером 25х25х200 (мм). Закрепим брусок острой гранью вверх. Состругаем острую грань деревянного бруска. Установим брусок следующей острой гранью вверх. Таким образом обработаем четыре грани и получим правильный шестигранник. Наждачной бумагой сгладим острые грани в местах расположения руки. Покроем ее защитным декоративным покрытием по дереву.

Как вариант, можно взять за основу ручку от комбайна для сбора черники.

Стальными заклепками соединяем грани, получившиеся после изгиба.

Ручку прикрутим саморезами с прессшайбой к изогнутым треугольникам шестигранника.

Наждачной бумагой сгладим острые грани на металле.

Имея представление о том, как сделать совок из жести своими руками, можно импровизировать и изготовить изделие различной формы и размеров и для различных целей.
Совет:
Для изделия больших размеров, необходимо ложную закатку заменить проволочной. Закатку сделать это по трем сторонам ковша (сверху ребер). Отверстия для заклепок лучше пробивать на согнутой детали.

Заказать чертеж
Поделитесь с друзьями!
kak-cdelat.ru

Обзор аксессуаров

Перечень аксессуаров к камину

достаточно велик. Наиболее востребованные из них входят в стандартный каминный набор. Он всегда состоит из:

Кочерга для русской печи и камина позволяет изменять положение горящих дров

. Она может выглядеть как простая металлическая палка с утолщенным концом или как палка с крючком. Также ей придают вид копья с крючком.

С помощью щипцов выполняют похожие действия. Однако они являются лучшим «ювелиром», поскольку позволяют брать и переставлять полено или уголь

. Чаще всего их используют для подбора тех углей, которые выкатились из камина или печных топок.

Совком забирают пепел из камина из кирпича и

, а также
подбирают угли с пола
. Правда, во втором случае всегда используют метелку. Также ее применяют для уборки пола вокруг камина.

Такой стандартный каминный набор всегда подвешивается на стену или устанавливается на специальную подставку

. В первом случае она имеет вид горизонтальной планки с крючками. Во втором – вид основания с закрепленной на ней стойкой. На последней могут быть крючки или же две дуги, в середину которых вставляется и на которые опирается каждый элемент, входящий в набор для камина.

Также востребованы такие каминные принадлежности как:

Практически все эти аксессуары для камина можно изготовить своими руками. Исключение составляет зажигалка и спички. Что касается материала, то каминный набор можно сделать из стали, латуни, меди и чугуна.

Латунные и медные каминные принадлежности лучше всего подходят для электрокамина. В этом случае они выполняют только декоративную функцию и покрываются копотью и сажей. Если же пользоваться латунными и медными аксессуарами в камине

из кирпича, то их нужно постоянно чистить.

Щипцы

Сделать каминные щипцы своими руками можно в виде:

Как сделать совок чертеж
Второй вариант входящего в каминный набор элемента является более простым. Для этого нужно взять своими руками одну длинную или две короткие металлические полоски. Дальнейшие действия следующие:

Кочерга и метелка

Металл для кочерги, входящей в кованый набор для камина из кирпича или русской печки, обрабатывают своими руками в такой же последовательности, как щипцы. Особенности процесса изготовления:

Сама кочерга должна выйти такой, чтобы по длине составляла 50-70 см. Если будет короче, двигать углями в топке камина из кирпича или русской печки будет опасно

Что касается такого элемента аксессуаров для печей и каминов

из кирпича, как метелки, то ее можно изготовить своими руками почти так, как совок. Точнее, придется делать только ручку. Основную часть с ворсом лучше поискать в магазине. В ее качестве может подойти щетка с длинным ворсом. Правда, ворс должен быть огнестойким. После покупки щетки ручку прикрепляют к ее основанию.

Если не хочется делать метелку своими руками, можно использовать вместо нее пылесос для камина

. Этот вариант лучше, ведь уборка не будет сопровождаться выделением пыли. Сегодня многие люди включают его в каминный набор.

Оборудование и инструменты для изготовления совка

При изготовлении совка в школьной мастерской необходимо использовать следующее оборудование и инструменты:

Перейти к разделу: 2. Технологическая карта изготовления совка

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
