Проблемный случай: не работает спидометр на Ладе Калине
Очень часто от обладателей Лады можно слышать одну и ту же фразу: не работает спидометр на Калине. Главной причиной отказа спидометра, установленного на Ладе Калине, судя по отзывам автовладельцев, является неправильная работа датчика скорости (ДС). Эта неисправность характеризуется самыми разными признаками. Иногда стрелка спидометра на Калине просто спокойно показывает ноль, иногда прыгает как сумасшедшая.
В некоторых случаях она начинает зависать. Это может происходить как при движении автомобиля, так и в состоянии покоя. Для такой поломки совершенно не важна величина пробега. Иной раз может загореться сигнал ЭУР. Чаще всего это значит, что в машине Лада Калина вышел из строя электроусилитель руля. Казалось бы, что руль и показания спидометра — абсолютно несовместимые вещи. Но скорость машины уже давно измеряет электроника.
Все показания осуществляет датчик скорости, работающий на основе эффекта Холла. От этого датчика контроллер получает электромагнитные импульсы. Они и являются базой для измерения скорости движения автомобиля. При помощи такого датчика также экономится топливо. Если автомобиль движется накатом, а скорость превышает 20 км/ч, то контроллер, считывая показания датчика, прекращает подачу горючего.
Характерные признаки поломки устройства и его замена
Лада Калина оборудуется разными датчиками, но все они имеют одинаковые посадочные места. Датчики маркируются цифрами:
Когда на автомобиле Лада Калина или Лада Гранта выходит из строя этот датчик, скорость транспортного средства измерить невозможно. Это вызывает также ухудшение работы мотора. Чаще всего требуется полная замена датчика при следующих неисправностях:
Причин, когда не работает спидометр, очень много. На первом месте всегда стоит поломка или отказ датчика скорости. Другой причиной может быть влажная фишка. От влаги начинают окисляться контакты. Чтобы уберечь датчик, рекомендуется верхнюю поверхность покрывать герметиком. Когда обнаружена плохая работа ДС, не стоит сразу его менять.
Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:
В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.
Когда Лада Калина оборудована 16-клапанным двигателем, датчик очень просто поменять. Эта операция потребует немного времени. Если установлен восьмиклапанный двигатель, для замены устройства необходимо удалить гофру, которая подсоединена к воздушному фильтру.
Каждый автолюбитель хорошо знает, что комплектующие авто не всегда находятся в идеальном состоянии. Поэтому, прежде чем установить новую деталь, нужно отсоединить колодку проводов и проверить, в каком состоянии находятся контакты.
Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.
Если вышел из строя щиток приборов
Очень часто, кроме сломанного датчика скорости, сгорания предохранителя, обозначенного F1, плохого контакта проводов, спидометр, установленный на Ладе Калине, отказывается работать, так как вышел из строя щиток приборов. Его можно заменить только в сборе. Отдельные детали щитка приборов магазин запчастей не продает.
Однако, прежде чем приступать к замене, сначала нужно убедиться в надежности закрепления провода, идущего на массу. Возможно, причина поломки кроется именно в этом. Безусловно, конструкция спидометра базируется только на электронике, но с некоторыми сбоями его работы автолюбители могут справиться самостоятельно. Чтобы обнаружить под капотом датчик и провести его замену, нужно сначала сделать несколько операций.
Требуется удалить входной патрубок, соединяющий воздушный фильтр с дроссельным узлом. Для этого нужно освободить три хомута. После чего патрубок можно будет легко вынуть. Теперь виден картер коробки передач. На ней и будет закреплен датчик скорости совместно с подходящим к нему штекером с проводами. Для того чтобы его заменить, требуется иметь небольшой запас инструментов:
Сначала отсоединяются провода, подающие питание на датчик. С этой целью плоской отверткой поддевается пластмассовый фиксатор, крепящий штекер. Не отпуская фиксатор, его медленно тянут вверх. Особого сопротивления штекер не оказывает, он легко снимается.
Затем откручивается гайка, фиксирующая интересующий нас датчик. Такую работу лучше выполнять гаечным ключом с трещоткой. В связи с тем что посадочное место датчика сделано очень плотно, его нужно поддеть тонкой плоской отверткой. После чего он без труда вынимается из коробки передач Лады Калины.
Новую деталь монтируют на прежнее место. До установки все свободные места перед отверстием необходимо хорошо протереть и очистить от грязи. В этом случае можно быть уверенным, что никакой мусор не попал в коробку передач. Новый датчик вставляется до упора, пока не произойдет громкий щелчок. Только затем можно затягивать гайку.
Стоимость датчика скорости машины Лада Калина в магазинах запчастей максимально доходит до 400 рублей. Приобрести новый датчик по карману практически каждому автолюбителю. Замена прибора не вызывает особых трудностей, поэтому такой ремонт обычно делают самостоятельно.
Лада Калина, оборудованная 16-клапанным мотором, открывает возможность заменить датчик только со стороны установленного бачка омывателя. В этом случае никакие детали снимать не надо. У 8-клапанных двигателей нужно удалить гофру, расположенную на правой стороне и соединяющую фильтр двигателя с заслонкой.
Почему не работает спидометр на калине причины
Cтрелка спидометра на нуле. Как-то дергалась. Легла на ноль. Заменил датчик скорости. Безрезультатно. Все остальные функции по машине нормальные. Что делать?
Нажмите и удерживайте кнопку суточного пробега, включите зажигание. Стрелки должны начать синхронно двигаться до максимальных показаний и обратно. Если с вашей стрелкой этого не происходит то приборка неисправна.
Можно устроить тест приборному щитку, можно посмотреть видит ли ЭБУ скорость автомобиля.
Может вам неисправный подсунули датчик или не родной. Может провода не контачат? Напряжение не доходит?
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Падает стрелка спидометра на ходу и отключается ЭУР
Как проверить скорость на спидометре, ВАЗ Калина?
Очень часто от обладателей Лады можно слышать одну и ту же фразу: не работает спидометр на Калине. Главной причиной отказа спидометра, установленного на Ладе Калине, судя по отзывам автовладельцев, является неправильная работа датчика скорости (ДС). Эта неисправность характеризуется самыми разными признаками. Иногда стрелка спидометра на Калине просто спокойно показывает ноль, иногда прыгает как сумасшедшая.
В некоторых случаях она начинает зависать. Это может происходить как при движении автомобиля, так и в состоянии покоя. Для такой поломки совершенно не важна величина пробега. Иной раз может загореться сигнал ЭУР. Чаще всего это значит, что в машине Лада Калина вышел из строя электроусилитель руля. Казалось бы, что руль и показания спидометра — абсолютно несовместимые вещи. Но скорость машины уже давно измеряет электроника.
Все показания осуществляет датчик скорости, работающий на основе эффекта Холла. От этого датчика контроллер получает электромагнитные импульсы. Они и являются базой для измерения скорости движения автомобиля. При помощи такого датчика также экономится топливо. Если автомобиль движется накатом, а скорость превышает 20 км/ч, то контроллер, считывая показания датчика, прекращает подачу горючего.
Характерные признаки поломки устройства и его замена
Лада Калина оборудуется разными датчиками, но все они имеют одинаковые посадочные места. Датчики маркируются цифрами:
Причин, когда не работает спидометр, очень много. На первом месте всегда стоит поломка или отказ датчика скорости. Другой причиной может быть влажная фишка. От влаги начинают окисляться контакты. Чтобы уберечь датчик, рекомендуется верхнюю поверхность покрывать герметиком. Когда обнаружена плохая работа ДС, не стоит сразу его менять.
Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:
В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.
Когда Лада Калина оборудована 16-клапанным двигателем, датчик очень просто поменять. Эта операция потребует немного времени. Если установлен восьмиклапанный двигатель, для замены устройства необходимо удалить гофру, которая подсоединена к воздушному фильтру.
Каждый автолюбитель хорошо знает, что комплектующие авто не всегда находятся в идеальном состоянии. Поэтому, прежде чем установить новую деталь, нужно отсоединить колодку проводов и проверить, в каком состоянии находятся контакты.
Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.
Если вышел из строя щиток приборов
Очень часто, кроме сломанного датчика скорости, сгорания предохранителя, обозначенного F1, плохого контакта проводов, спидометр, установленный на Ладе Калине, отказывается работать, так как вышел из строя щиток приборов. Его можно заменить только в сборе. Отдельные детали щитка приборов магазин запчастей не продает.
Однако, прежде чем приступать к замене, сначала нужно убедиться в надежности закрепления провода, идущего на массу. Возможно, причина поломки кроется именно в этом. Безусловно, конструкция спидометра базируется только на электронике, но с некоторыми сбоями его работы автолюбители могут справиться самостоятельно. Чтобы обнаружить под капотом датчик и провести его замену, нужно сначала сделать несколько операций.
Требуется удалить входной патрубок, соединяющий воздушный фильтр с дроссельным узлом. Для этого нужно освободить три хомута. После чего патрубок можно будет легко вынуть. Теперь виден картер коробки передач. На ней и будет закреплен датчик скорости совместно с подходящим к нему штекером с проводами. Для того чтобы его заменить, требуется иметь небольшой запас инструментов:
Сначала отсоединяются провода, подающие питание на датчик. С этой целью плоской отверткой поддевается пластмассовый фиксатор, крепящий штекер. Не отпуская фиксатор, его медленно тянут вверх. Особого сопротивления штекер не оказывает, он легко снимается.
Затем откручивается гайка, фиксирующая интересующий нас датчик. Такую работу лучше выполнять гаечным ключом с трещоткой. В связи с тем что посадочное место датчика сделано очень плотно, его нужно поддеть тонкой плоской отверткой. После чего он без труда вынимается из коробки передач Лады Калины.
Новую деталь монтируют на прежнее место. До установки все свободные места перед отверстием необходимо хорошо протереть и очистить от грязи. В этом случае можно быть уверенным, что никакой мусор не попал в коробку передач. Новый датчик вставляется до упора, пока не произойдет громкий щелчок. Только затем можно затягивать гайку.
Стоимость датчика скорости машины Лада Калина в магазинах запчастей максимально доходит до 400 рублей. Приобрести новый датчик по карману практически каждому автолюбителю. Замена прибора не вызывает особых трудностей, поэтому такой ремонт обычно делают самостоятельно.
Лада Калина, оборудованная 16-клапанным мотором, открывает возможность заменить датчик только со стороны установленного бачка омывателя. В этом случае никакие детали снимать не надо. У 8-клапанных двигателей нужно удалить гофру, расположенную на правой стороне и соединяющую фильтр двигателя с заслонкой.
Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.
На видео замена датчика скорости (это основная поломка):
Основные симптомы и причины поломки
Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте. Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль.
Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.
Датчик скорости
Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.
На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.
Артикулы
1118-3843010-04 — самый распространённый артикул датчика скорости
Симптомы поломки датчика скорости
Менять датчик надо при таких неисправностях:
Способы ремонта
Осмотр разъёма датчика скорости
Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.
Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач
Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.
Замена датчика
Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:
Демонтируем датчик скорости
Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.
Поломка самого спидометра (щиток приборов)
Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.
Выводы
Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!
Лада Калина Хэтчбек Белая Детка › Бортжурнал › Корректировка однометра/спидометра Калина 2 / Гранта

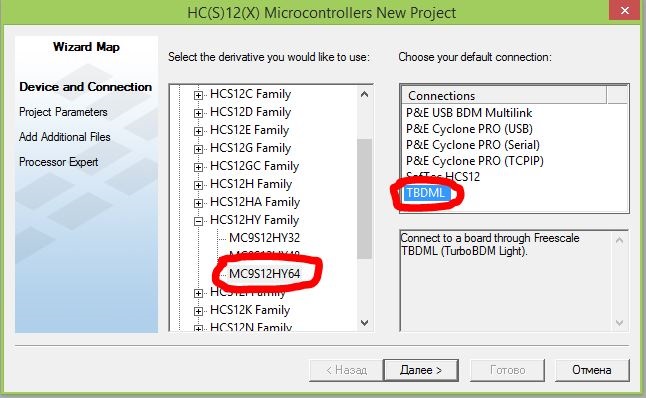

Далее Выбираем наш процессор MC9S12HY64 и программатор TBDML

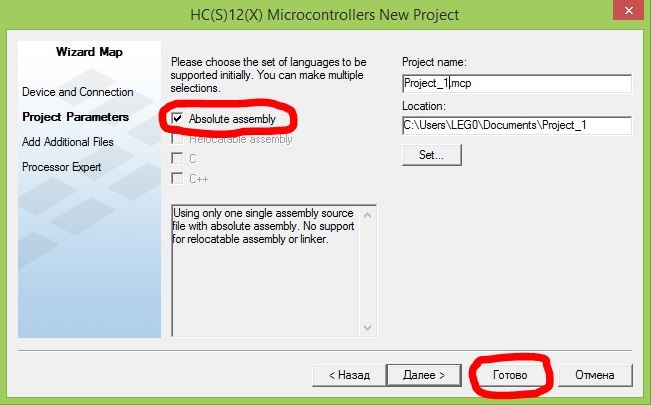

Ставим галочки как показано на фото и жмем готово
Через несколько секунд появляется вот такое окно, в нем мы ничего не меняем, жмем ОК.

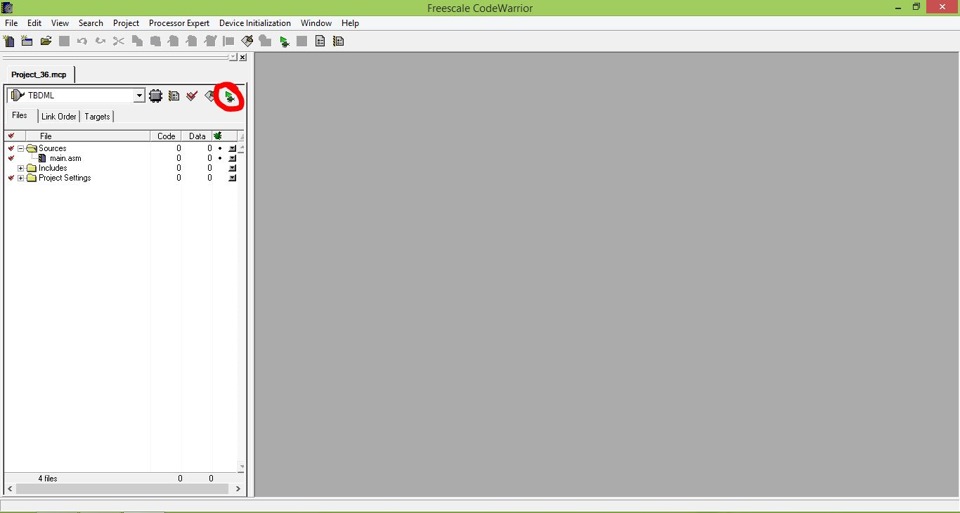

После чего начинают выскакивать окна, жмем все как на фото, очень важно в предпоследнем окне нажать аборт, иначе программка сотрет прошивку и данные с приборки.

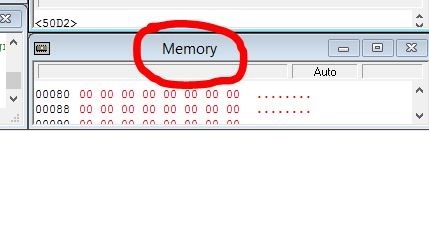

Далее разворачиваем вкладку Memory

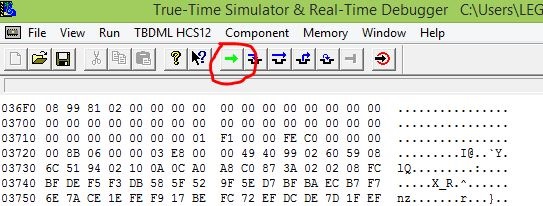

Нажимаем на зеленую стрелочку, если та активна, если нет, все норм (приборка должна быть активна, пробег должен переключатся с основного на суточный)

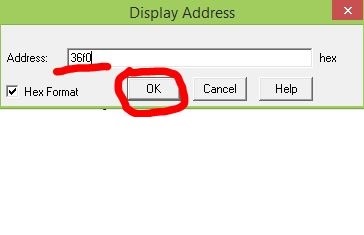

Правой клавишей мыши щелкаем на пустом месте, жмем address и пишем 36f0 и щелкаем Энтер
Проверяем что получилось на приборке, переключаем на приборке пробег на суточный и снова на основной, корректируем если что не так и снова перещёлкиваем.
После того как мы изменили значение на нужное, не закрывая CodeWarrior
Отстегиваем шлейф программатора с приборки, (Важно отстегнуть шлейф именно с приборки)
Штатный разъем приборки не трогаем (Важно не отстегивать штатный разъем, иначе пробег сбросится на исходный)
Закрываем CodeWarrior и убираем ноутбук. Больше они нам не понадобятся
Выключаем, Включаем зажигание, смотрим на пробег должен остаться 123456
Выключаем зажигание, и Приворачиваем приборку без задней черной крышки, Разъем по-прежнему отстегивать нельзя!
После того как мы привернули приборку, нам нужно проехать не менее 101 км при этом не снимая клемм с аккумулятора, только после того как проедите 101 км пробег начнет записываться в энергонезависимую память
После того как проедите 101 км снимите клемму с аккумулятора на минуту и снова подключите, пробег должен сохранится, Собираем приборку (заднею крышку) и радуемся жизни)
Почему нельзя отстегивать разъем приборки?
Потому что те изменения что мы внесли хранятся в памяти RAM
И при обесточивании изменения сбрасываются
Почему нужно проехать 101 км?
На этом фото видно как пробег записывается в энергонезависимой памяти,
Каждая ячейка + 1 км от 0 до 99, а потом перезаписывается, вот поэтому нужно проехать 101 км, чтобы пробег начал перезаписываться в энергонезависимую память
(1 км не срабатывает проверял, ставил значение 1999 и проезжал 5 км пробег не сохранялся)
Корректировать эти значения не получилось
