Как сделать спиннер своими руками в домашних условиях и зачем он нужен?
Спиннер, спиннер..Все словно с ума посходили. Что это такое? Откуда взялся? А главное для чего? Сегодня попытаемся разобраться…Его придумал один человек. Теперь весь мир сходит с ума, люди покупают, детям нравится.
Когда я был маленький, мне очень нравилось крутить волчок. Достанешь какую- нибудь шестеренку побольше из старых часов и начинаешь крутить — у кого дольше? Знакомо? Сидишь и смотришь….Вспомните свои ощущения в детстве.
Примерно такие же ощущения возникают у меня при вращении спиннера. Крутанешь и смотришь. Да и спиннер это по сути и есть волчок. Только волчок стоит на оси. А спиннер крутят в горизонтальной плоскости. Англосаксы любят использовать слово «spin»(вращать, обращаться).
У них «спин» везде — от квантовой механики и физики — до вот такой простой штуки. До ужаса простой. А у нас — волчок, и много других аналогий..
Кто перематывал кассету карандашом, тот спиннер не покупает!
Время не стоит на месте. Нашим детям уже не известно про всякие там магнитофонные кассеты, волчки. Появилась вот такая новомодная штука. И есть все основания думать, что спиннер скоро превратиться в элемент стиля. Может быть, скоро мы увидим спиннеры не только со светодиодами, но и золотые, со стразами, может даже с брюликами..
Сейчас такое интересное время, ожидать можно чего угодно. Если появится спрос на платиновые спиннеры, я не удивлюсь. Интернет магазины уже вовсю торгуют изделиями за 3000 рублей…
Спиннер — что это такое, для чего и зачем он нужен?
Конструкционно спиннер очень прост. Представьте себе звезду, в центре которой установлен подшипник. Лепестки звезды уравновешены. В каждом луче можно по подшипнику так же вставить. И крути себе. Добавим яркости с помощью ярких красок и вот, спиннер готов.
Нужен он конечно же для развлечения и во время безделья. Если Вы в «тренде», то конечно и для того, чтобы оставаться модным и стильным. Изначально он задумывался как антистрессовое успокаивающее средство. Что соответствует действительности. Его можно крутить по разному — на столе, в пальцах,на одном пальце… Пока он крутиться, Вы смотрите, как он это делает, и Ваша голова в этот момент становится абсолютно пустой… А это отдых друзья. Пусть на минутку, но отдых.
Все ваше внимание переключается на крутящиеся лепестки. Может быть по этой причине в наш век стресса, эта нехитрая детская игрушка стала так популярна по всей планете… Кто знает? Детки очень любят спиннеры за яркость и за это самое… Сейчас многие продавцы подают этот привлекательный товар как некое «средство». Вот что пишут продавцы:
Так что, если хотите расслабиться и получить дорогой эксклюзивный товар, то вперед в интернет- магазин. Уверен, что нас там очень с нетерпением ждут. Но, Россия такая уникальная страна. Наш человек не может иногда смириться с тем, чтобы пойти и купить эту простую штуку. Наш человек делает это сам.
Потому что, когда ты сделал Вещь сам, (даже самую простую), к ней совсем другое отношение. Такую вещь, к примеру всегда жалко выкидывать…Кстати, когда что то мастеришь сам, это тоже иногда расслабляет и отвлекает. Будем делать спиннер своими руками, чтобы отвлечься и поэкспериментировать 🙂
Как сделать спиннер своими руками из подручных материалов?

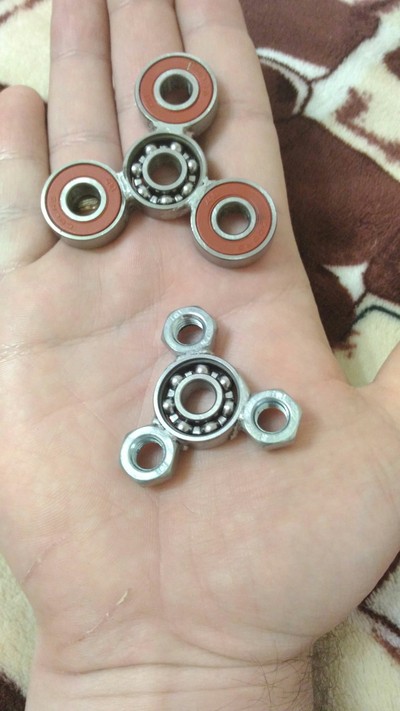

Материалы друзья, могут быть самыми разными. Но принцип один- в центре стоит подшипник. Для того что, чтобы обеспечить долгое и легкое вращение игрушка должна быть уравновешенной, а подшипник не должен содержать густой жирной смазки. Вот один из вариантов изготовления:
Нужно купить четыре подшипника (три будут в качестве противовесов)
Понадобится сверло по дереву, (пёрка) диаметром таким же как и подшипники:
Еще — нам понадобится сам материал, из которого сделан корпус. Он может быть каким угодно. Главные требование прочность, и легкая обработка.
Материал размечаем карандашом примерно вот так:
Дальше дело техники :
Продолжаем вращать сверло (то же спиннер):
Сделаем обычным сверлом дополнительные отверстия (для затейливого дизайна):
Заготовка должна быть просверлена примерно так:
И перед посадкой в нее подшипников выглядеть как то так (если можете работать красиво, надо попытаться как то скруглить углы):
Надо подготовить центральный подшипник, удалить из него заводскую смазку.
Сняв защитные крышки с обоймы прополощем его в бензине или ацетоне:
Затем нужно с помощью подходящего клея( суперклей не весь пластик клеит!) эпоксидного или другого, аккуратно вклеить подшипники на свои места.
Вот такой брутальный, «мужской», суровый, спиннер получился.
Смотрим видео по изготовлению от начала до конца:
Как видно, каждый экспериментирует как может :):). Нет предела совершенству! Было бы желание. Оба образца хорошо крутятся. Больше усилий уйдет на хороший дизайн. Ура!
Как починить спиннер, если он сломался, заржавел?
По моим ощущениям купленный спиннер сломать невозможно. Подшипник впрессован в металлический корпус; противовесы приклеены или запрессованы. Самое слабое звено это подшипник. Он может заржаветь, если детки уронили и полоскали его в воде.
Понятно, что если спиннер самодельный как в примере мы просто смазыаем и разрбатываем подшипник до тех пор пока вся ржавчина не слезет. Вылетевшие подшипники клеим заново нормальным клеем. В тяжелых случаях преобразователь ржавчины используем и смазываем, пока не вернуться прежние «ездовые» качества. В случае покупного спиннера аккуратно снимаем крышечку или колпачок которые там всегда присутствуют:
На обойму наносим жидкую бытовую смазку для замков и так далее. Если ржавчины много, можно кинуть в банку с маслом, пускай полежит..Вот и весь ремонт.
Спиннер оригами из бумаги — без подшипников и клея, как сделать?
На волне всеобщего увлечения игрушкой продолжаются и эксперименты. Кто- то опять же соединил два разных направления и спиннеры стали делать уже и из бумаги. Кстати, как раз такие поделки развивают моторику и все остальное у детей.
Поэтому можно увлечь своего ребенка как раз изготовлением таких вот оригинальных вещей. Из бумаги он будет безопасным для ребенка. Правда, слегка одноразовым. Цветная бумага:
Действие четвертое, ось:
Действие пятое, «подшипник» то же из бумаги, что подтверждает что японцы — творческие люди 🙂
Красиво. И увлекательно делать такие вещи.
Как сделать спиннер из пробок от пластиковых бутылок своими руками
Наш народ талантливый и смекалистый. Все в хозяйство! Ничего не выбрасываем! Выбираем поярче и поновее!
Все просто, принцип такой же, материал другой.
Делаем два. Нужно высверлить и зачистить отверстие на дне крышки, и клеить:
Приклеиваем только три пробки, остальные используем для выравнивания и симметрии первых трех. Должно получиться как то так:
Нужно привести все в божеский вид и после начинать сборку изделия. Так же полощем подшипники в ацетоне потом собираем.
Когда все вставили, приклеили проверяем:
Работает.. 🙂 Но, друзья это самый простой способ. Есть совсем экзотические но интересные способы изготовления спиннеров из пластиковых пробок. Как говориться, было бы желание. Остается сказать, что в любом творческом процессе нет предела совершенству. Делайте спиннер из дерева, из металла, картона, бетона.
Пока выпускаются шарикоподшипники, мы можем творить что угодно. Всякая творческая работа доставляет удовольствие тем, кто ее делает. Делайте с удовольствием, и тогда все у вас получится хорошо. До встречи на страницах блога. Если у кого есть ссылки на интересные варианты самодельного спиннера, прошу оставлять в комментариях.
Как сделать светящийся спиннер
Всем привет! Сегодня покажу вам как сделать светящийся спиннер! Спиннер Заряжается от света и очень долго держит свечение. Основа спиннера из оргстекла, по краям колбы от стартера дневного света. Подшипник с внешним диаметром 22мм и внутренним 8мм. Центральное отверстие закрыто стеклянными колпачками спиленных с колб от стартера. Светящаяся жидкость это люминофор разведенный в глицерине. Люминофор не путать с флюорисцентным порошком.

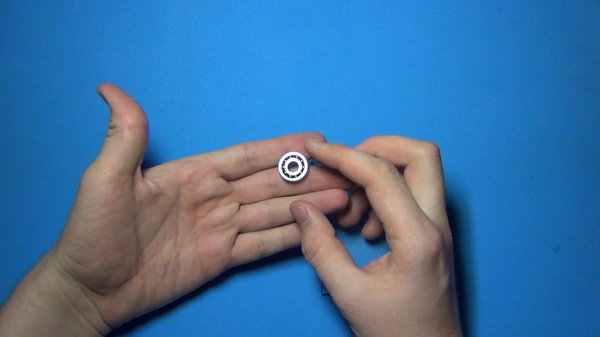

Для изготовления я подготовил подшипник с внешним диаметром 22мм и внутренним 8мм.
После примерки подшипника и колб я перенес контуры на оргстекло. Долгий и нудный процесс выпиливания показывать я не стал.

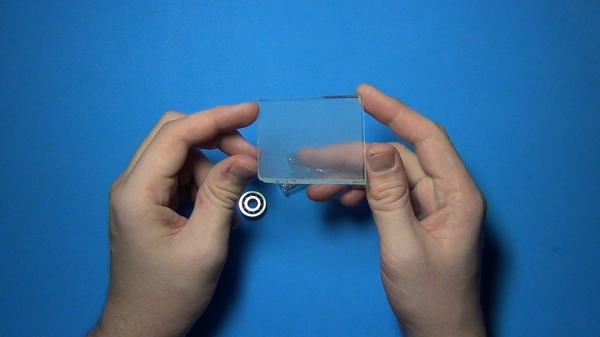

Основа спиннера изготовлена из куска оргстекла толщиной 7мм что соответствует толщине подшипника.

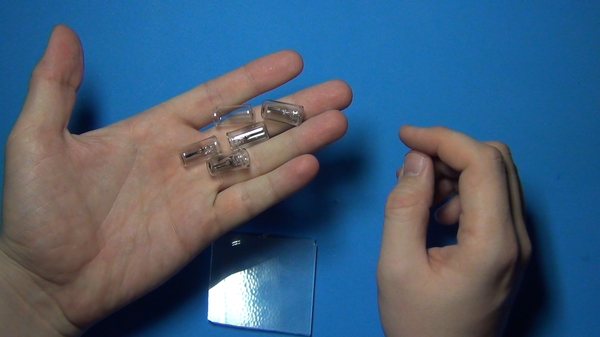

Стеклянные колбы я добыл из непригодного стартера S2 ламп дневного света.

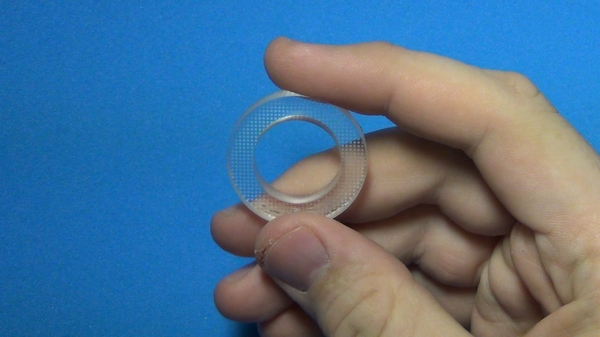

После часу работы лобзиком и дремелем, получилось вот такое кольцо. Внешний диаметр кольца 35 мм, внутренний 22мм.

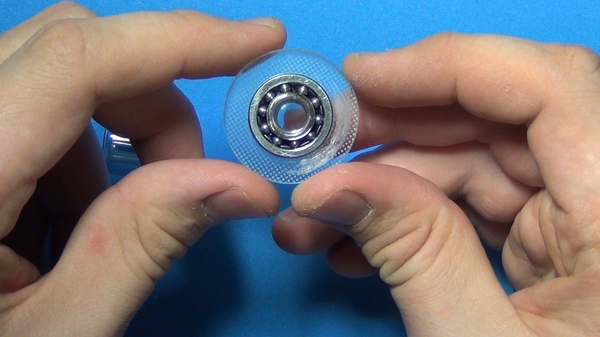

Подшипник вставляется без натяга, это сделал специально что бы в дальнейшем при случайном падении кольцо не лопнуло.
Далее делаем две стеклянные заглушки для центрального отверстия нашего спиннера.
От двух колб я отрезал верхнюю часть.

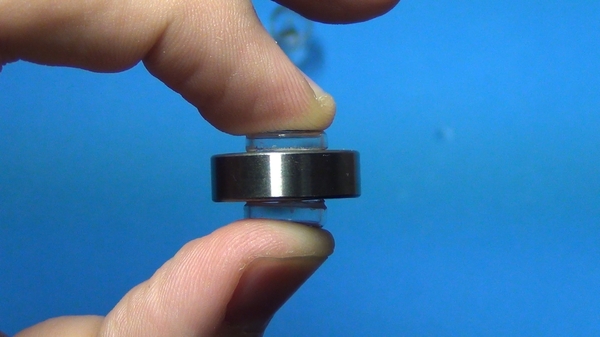

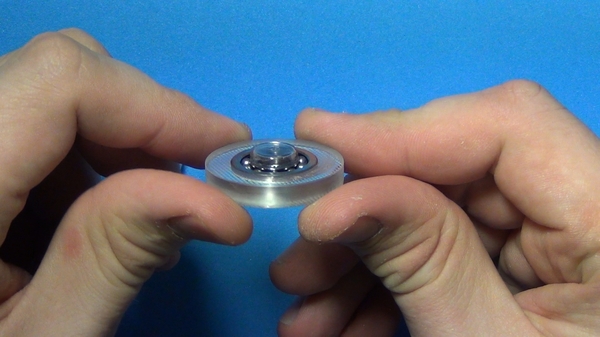

Далее я обработал мелкой наждачной бумагой ребро подшипника и вклеил его в кольцо.
Точно так же поступаем со стеклянной крышкой, зачищаем торец подшипника и приклеиваем на эпоксидную смолу.

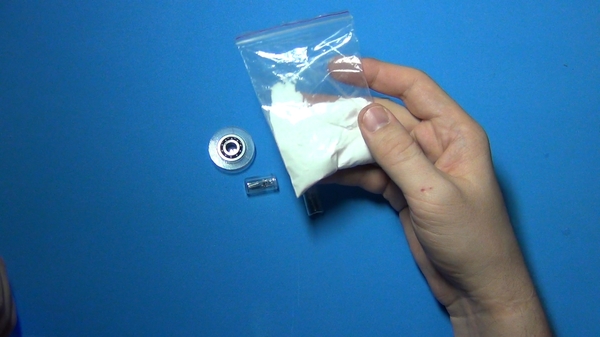

Далее делаем светящююся жидкость. Заказал я в китае люминофор голобуго цвета, сам порошок белого цвета, но свечение голобое.
Смешиваем 3 грамма люминофора с 7 миллилитрами глицерина. Получается вот такая красивая жидкость с голубым свечением, ее мы и будет заливать в колбы.

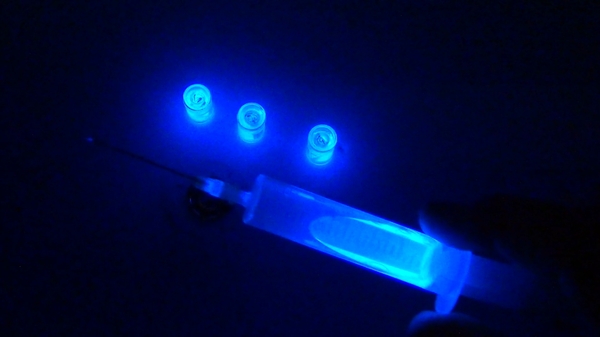

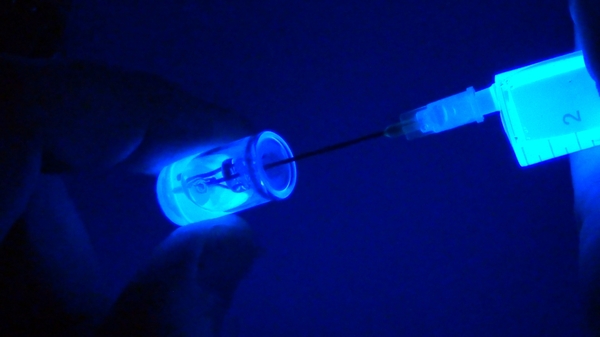

В центральной части колбы есть маленькое отверстие в которое пролазит только игла, вот через это отверстие я закачал внутрь жидкость.
В темноте смотрится ну очень красиво.
Заполняем центральную часть нашего спиннера светящейся жидкостью. С нижней стороны как вы помните я приклеил стеклянную крышку что бы жидкость не вытекла.
Далее заклеиваем вторую сторону центрального отверстия и закупориваем колбы эпоксидной смолой. К сожалению процесс снять не удалось, так как камера выключилась не предупредив меня. Обе колбы я приклеил на эпоксидную смолу, держится достаточно крепко. Спиннер 2 раза падал на пол с метровой высоты, остался жив.
Дубликаты не найдены
Что это и для чего?
Даже Гугл ответа не даёт.
Вы чего, самая популярная хрень:) даже круче вейпа 🙂
Первый раз вижу. Строгое ИМХО, эта игрушка- какая-то херня.
Что ни умаляет вашей работы. ))
Нервы успокаивать. Идешь такой с работы, ЗП задержали или начальник наругал. Или подчиненые ЗП требуют и куча проблем. Взял эту хрень, потеребил в руках и все Ок 🙂
ну тут идея как раз сделать не обычный спиннер, а что-то оригинальное 🙂 в сети полно разных а такого еще не видел, а ВЫ? 🙂
Пост годный плюсую, хотя смысла в этой штуковине и не вижу
На пикабу была гифка в «Лучшем» со спиннером, там я узнал, что это такое, еще ссылки на али скидывали, но там они по 1000 руб были
да, где-то так и стоят но цены упали.. на пике были и 3000р. за шт.
раньше четки в руках теребили, теперь этот спиннер теребят 🙂 Нервишки успокаивает
Чётки развивают мелкую моторику. А эта штука тупо на пальце крутится?
да, но тут тоже нужно пальцами ее вращать 🙂 по сути моторику тоже развивает. На али продаются готовые. Захотелось просто сделать что-то свое и не похожее на другие 🙂
мы тут на работе мозаику клеили на стену. из отрезанной полоски, примерное 1х10 элементов оказывается классные четки получаются. малость *деревянные* только.
ты вейпер, я угадал?)))
Нет, не угадал, да и почему эти штуки приравнивают к вейпу? тоже много видел подобное в одной руке спиннер и вейп! Говорят что все эти вещи используют хипстеры. 🙂
не, я ничего плохого не имел ввиду, просто почему то если вижу спиннер, то где то рядом по-любому будет облако пара))))
дык я и не ругаюсь 🙂
Кресло из кровати
Смеркалось. Имелась у меня в хозяйстве детская икеевская кроватка, и выкинуть жалко, и по назначению уже не используешь, ребёнок вырос
Дно кроватки 1200х600 мм. От дна отпилил деталь 310 мм. это будет связующая задних ножек и подставка под сиденье.
Вот они две части бывшие некогда одним целым..

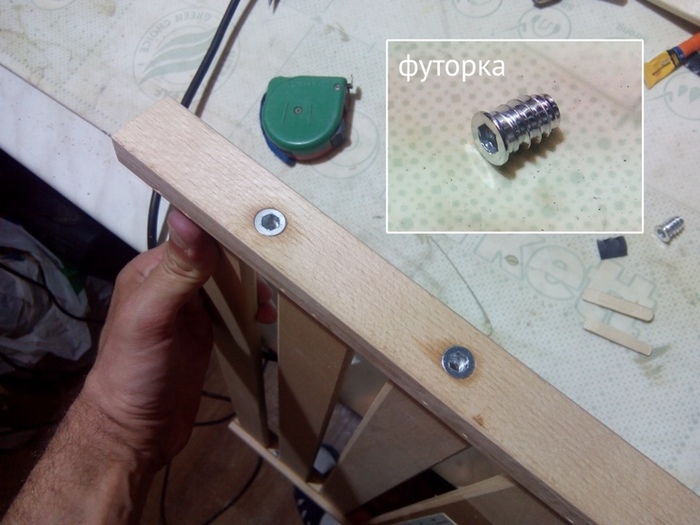

Делаю необходимые отверстия и вкручиваю в них футорки под винты на 6
Отрезаю от длинного бортика кроватки деталь длинной 600 мм. теперь это будет дно кресла.
Опять отверстия, и опять футорки.
Собираю всё вместе.
Отрезал от второго длинного бортика кроватки вот такенную деталь, длинной 600 и высотой 160 мм.Это будет декоративный элемент и усиление жёсткости конструкции одновременно.

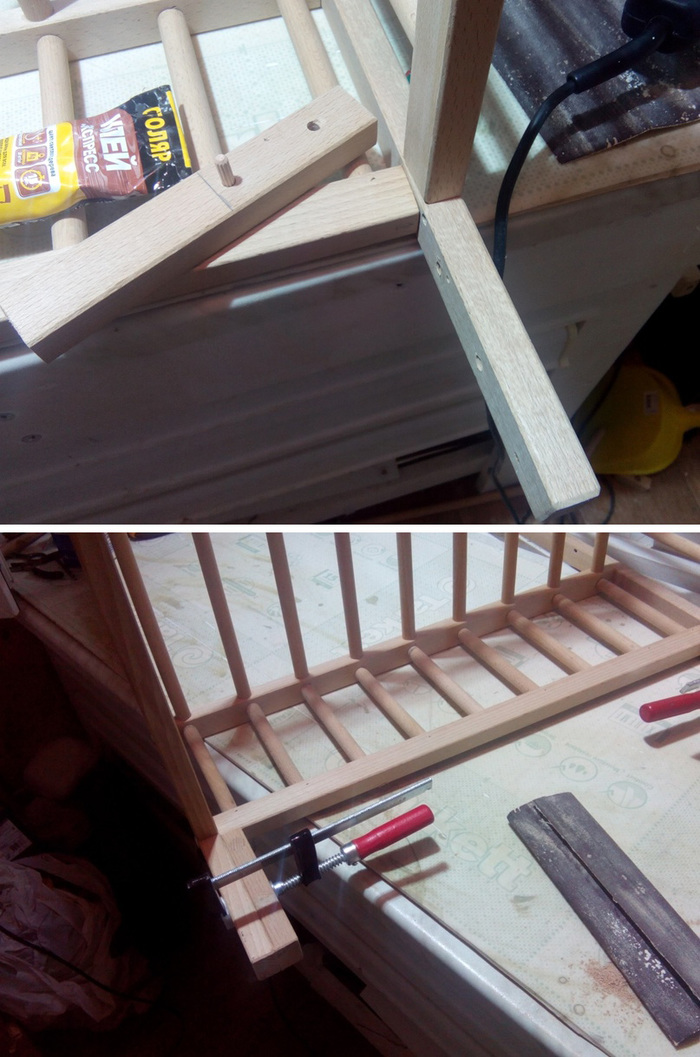

В торцах цилиндрических прутьев насверлил отверстий под шкант диаметром 6 мм.
Что бы отверстия на двух соединяемых деталях совпали, при разметке использовал вот такой нехитрый девайс, круглый бочонок диаметром 6 мм. с шипом посередине.
Промазал клеем, забил шканты
Получилась такая вот конструёвина
Размечаю набивку матраса и режу
вырезаю по размеру сиденья 600х660 кусок фанеры и подбиваю с одной стороны обивкой через полоску картона. Картон нужен что бы получился ровный край

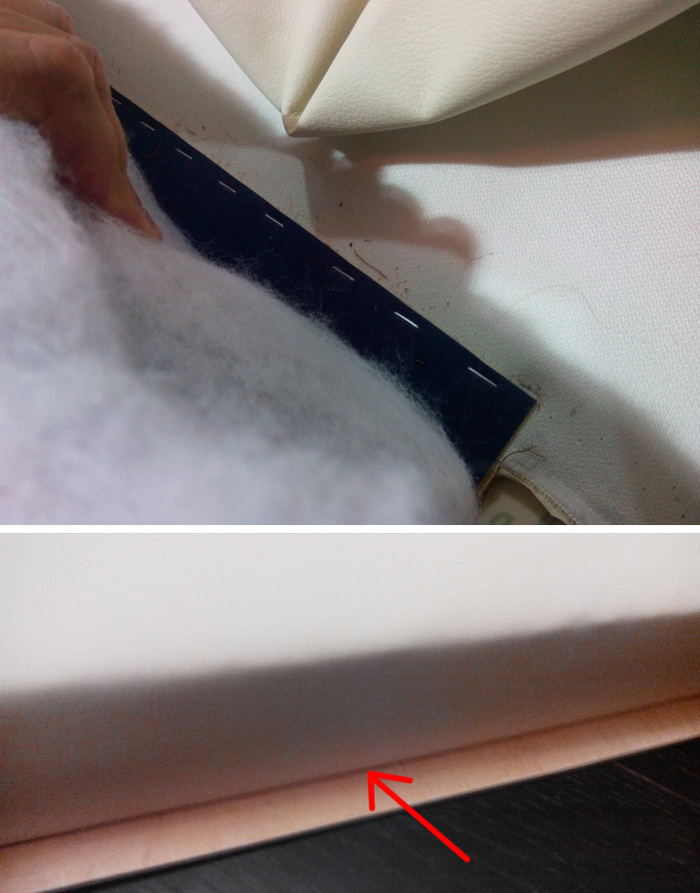

Обтягиваю фанеру и наполнитель обивкой. Получилось сиденье
По такому же принципу делаю спинку кресла из оставшейся части бывшего дна кроватки.
Единственно, для того что бы её закрепить на конструкции засверливаю в фанере отверстия 6 мм. и вколачиваю в низ забивные гайки как на фото
Что бы вес сидящего человека не ложился на винты и самое главное на отверстия в ножках которые толщиной всего то 20х30 мм. я делаю вторые ножки подставки.
Соединяю на шканты и клей

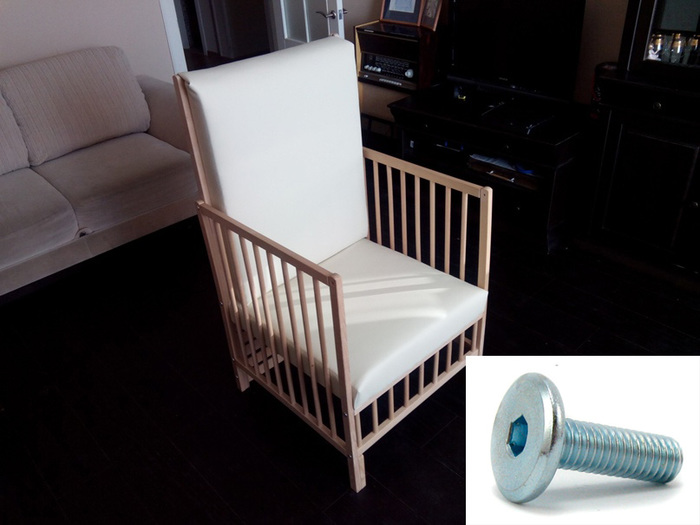

Собираю всё вместе на такие вот винты с крупными шляпками, что бы единообразно закрыть все ранее беспощадно раззенкованые отверстия.
Так как сиденье ни чем не закреплено, что бы оно не ёрзало туда сюда, на скобки пристреливаю два стопа.
Домашний купол для астрофотографии ч.1
Были ранее посты о постройке любительской удаленной обсерватории, моя же, будет не на столько затратной и на моем же участке на окраине города, небо конечно не самое лучшее, но за то не надо будет настраивать все, каждый раз.
Давно собирался, но наконец пришла зима, количество работы уменьшилось, отпуск, можно и для себя поработать.
Собирал все барахло я целый год, примерный вес сетапа составил около 40кг, выносить все добро приходится в 5 заходов (противовесы, штатив, голова монти, труба телескопа, ноутбук), соответственно возник вопрос о том, как этого избежать, потому как, на все про все тратится около часа, а то и больше, учитывая возможную разьюстировку при переносе + выставление каждый раз полярки.
Сетап у меня на данный момент труба 2001 на монтировке CG-5GT (да, я в курсе что она не подходит для астрофото, но я ее уже всю вылизал от и до, со сбитой поляркой даже по 45 сек за радость), комакорр 0,95х sharpcap, 550Da + фильтр CLS svbony eos clip + uv/ir cut (так как снимать собираюсь на окраине крупного города), гид 50мм с Т7С.
Первый и пока единственный полученный снимок с него, через зимние туманы и дым от труб частного сектора.
Изучил почти все темы на местном астрофоруме + с зарубежных аналогов. Цель сделать самому в две руки и максимально удешевленно + занять время во время отпуска. Изначально рассматривал купол диаметром 1,6м, но по советам решил сделать 1,91. ( 6 метров в круг, 2м условно)
Проект сделан по минимуму на бумаге, остальное все в голове.
Летом же, купол будет поднят на укрепленную под него крышу, делается для того, чтобы не таскать все добро туда-сюда.

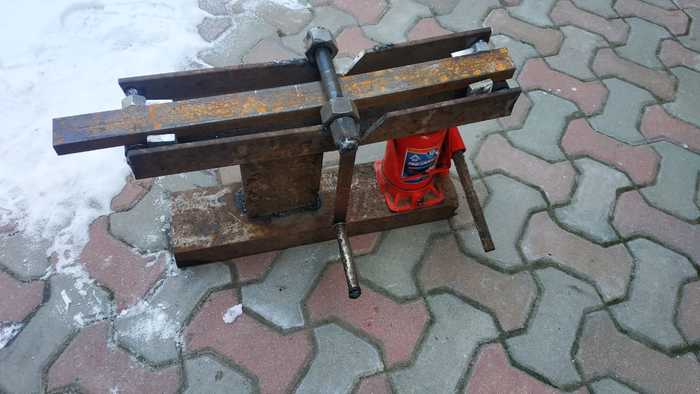

Сделан простой профилегиб из подручного металла (в частном доме этого добра хватает), даже без подшипников, для дальнейшей работы, тут затраты только на отрезной диск.
Закуплены профильные трубы:
15х15х1.5мм х 6м в количестве 6 шт.
25х25х1.5мм х 6м в количестве 1 шт.
Проведен загиб трех труб 15х15 в круг.

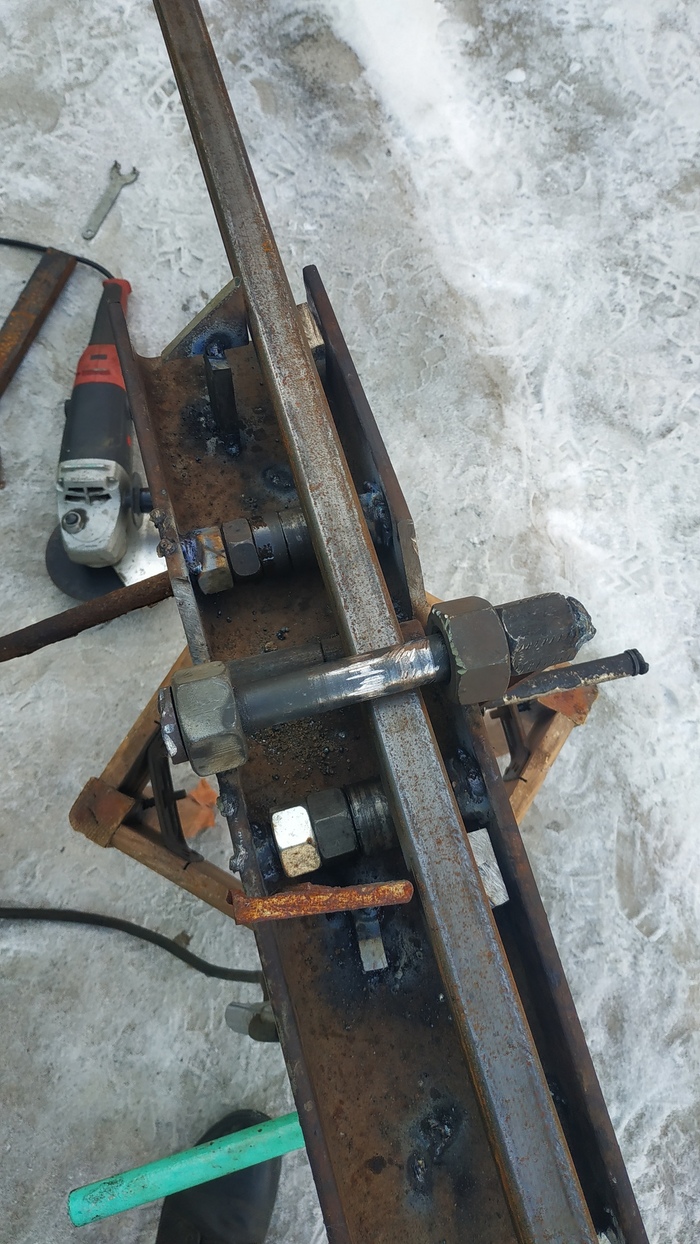

А также выполнены коррективы в работу профилегиба:
№1 Сделаны насечки болгаркой на верхнем (ведущем) катке для лучшего захвата.
№2 Опорные катки перенесены ближе к центру, иначе торцы трубы остаются не загнутыми с каждой стороны по 250мм.
Ну и параметры купола, на скорую руку:

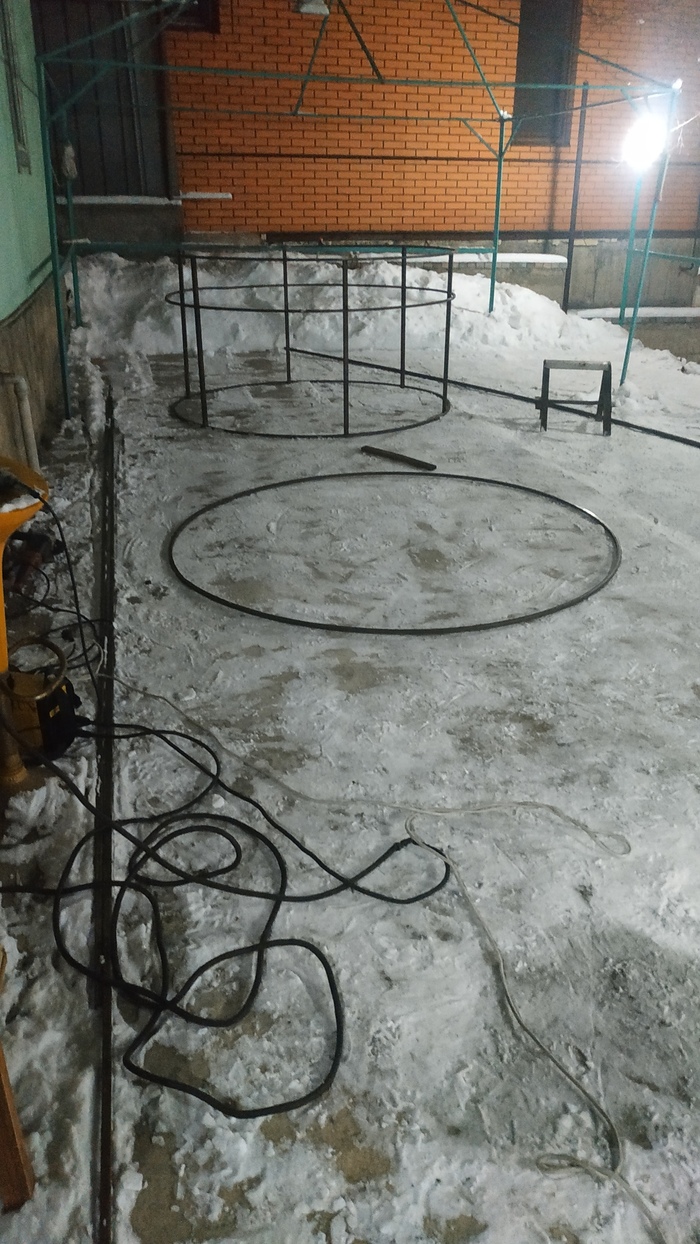

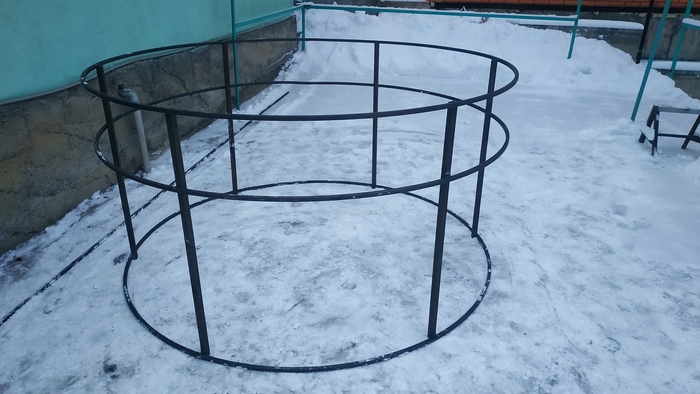

День 3 и 4: Собрал основание на колоннах 25х25х1,5мм:
Накрутил еще одну баранку из 15х15х1,5мм для основания купола.

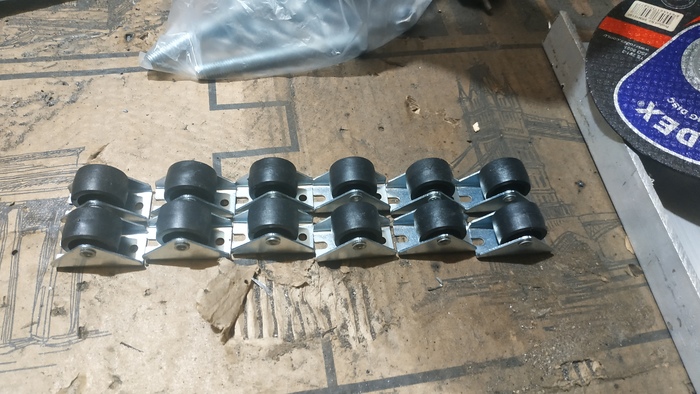

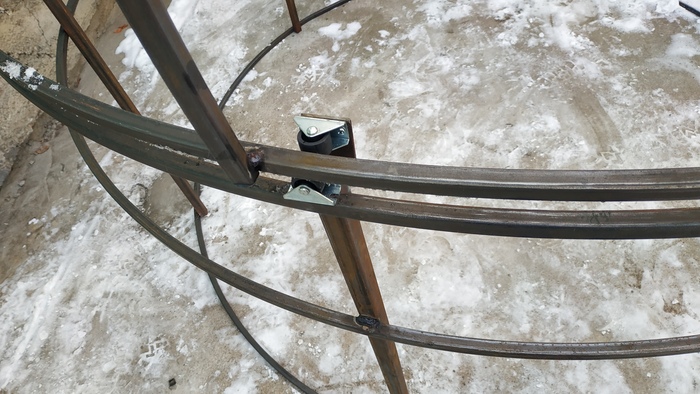

День 5: Прикупил 12 колес с опорой для купола, прикрутил к основанию (6 опорных и 6 центрирующих) Центрирующие держатся на пластине 40х70мм, она же служит пружиной.
Взял еще 30 метров трубы 15х15х1,5мм х 6м. теперь точно хватит на все.
Загнул 2 профиля 15х15 и начал готовить купол.
День 6: Сделана и немного усилена дверь в основании.
Сделана нижняя створка купола.
Сделаны ребра купола.

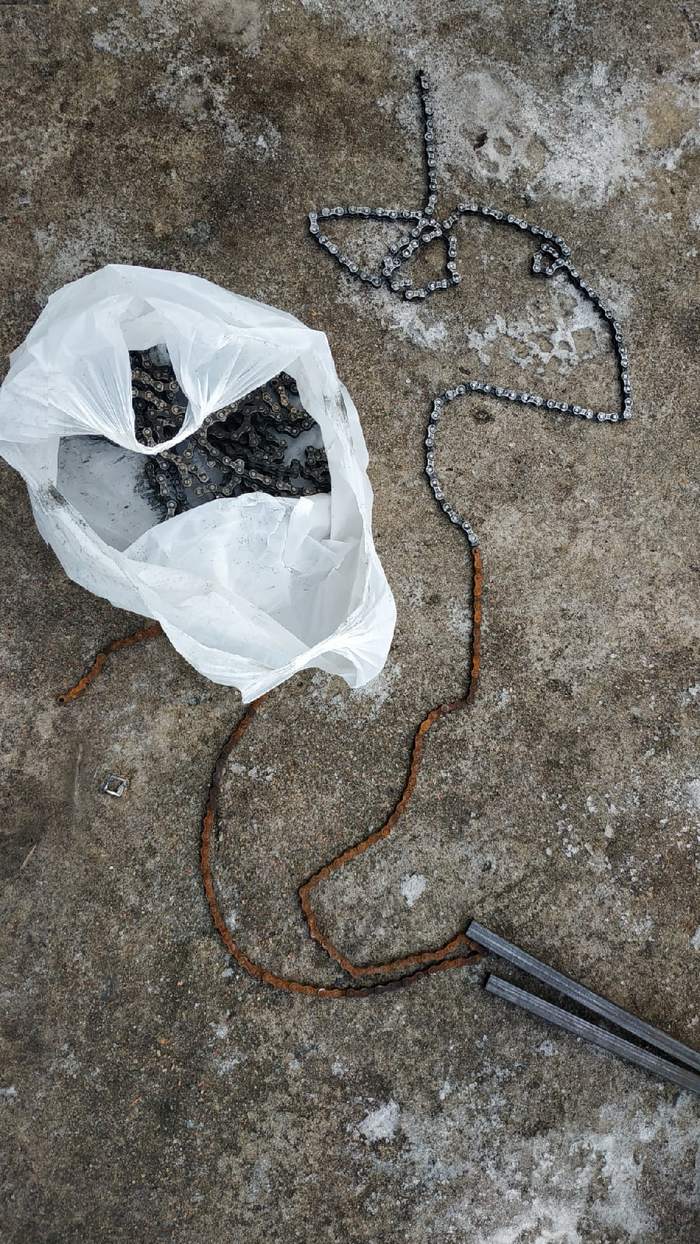

Закупил 8 метров б/у велосипедной цепи и звездочку для двигателя.
Прикручена нижняя створка (на самом деле, это элегантная подставка для напитков), цепь буду делать с двух сторон, для надежности.

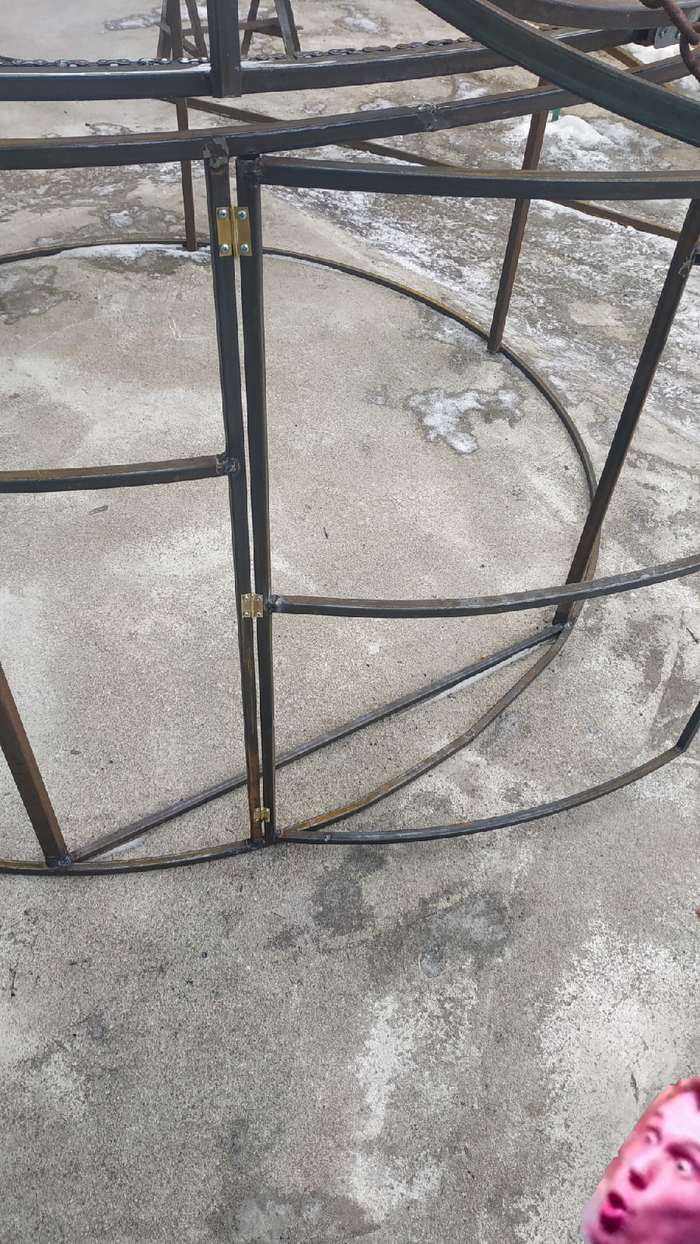

Сделал (запилил) дверь, для ровного выставления снизу подставлял саморезы.

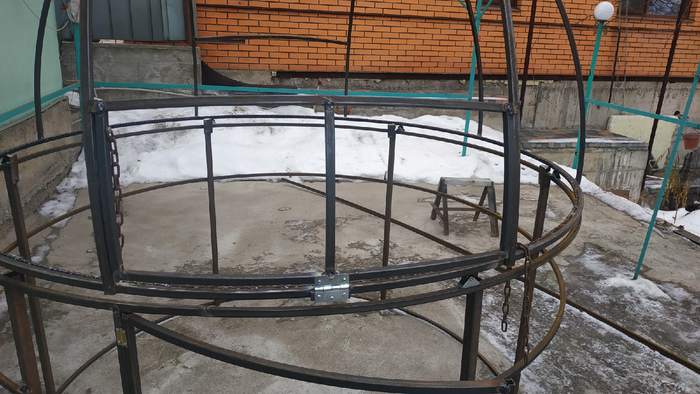

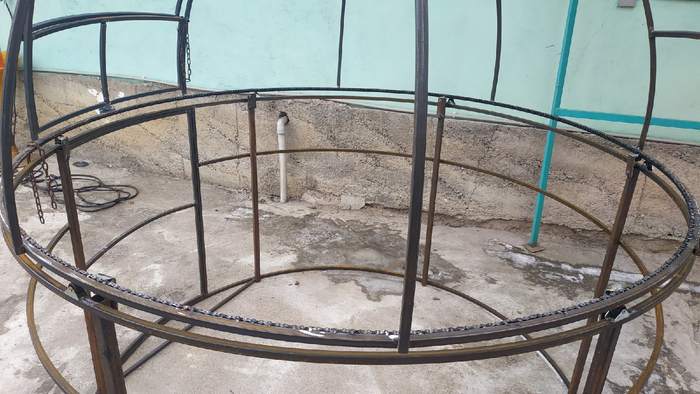

Приварил цепь по внутреннему контуру купола и сместил центрирующие катки ниже, что бы не ходили по цепи
Сделал верхнюю сдвижную шторку, пока она немного кривовата, но буду на днях дорабатывать, садить ее на направляющие, что бы не съезжала.

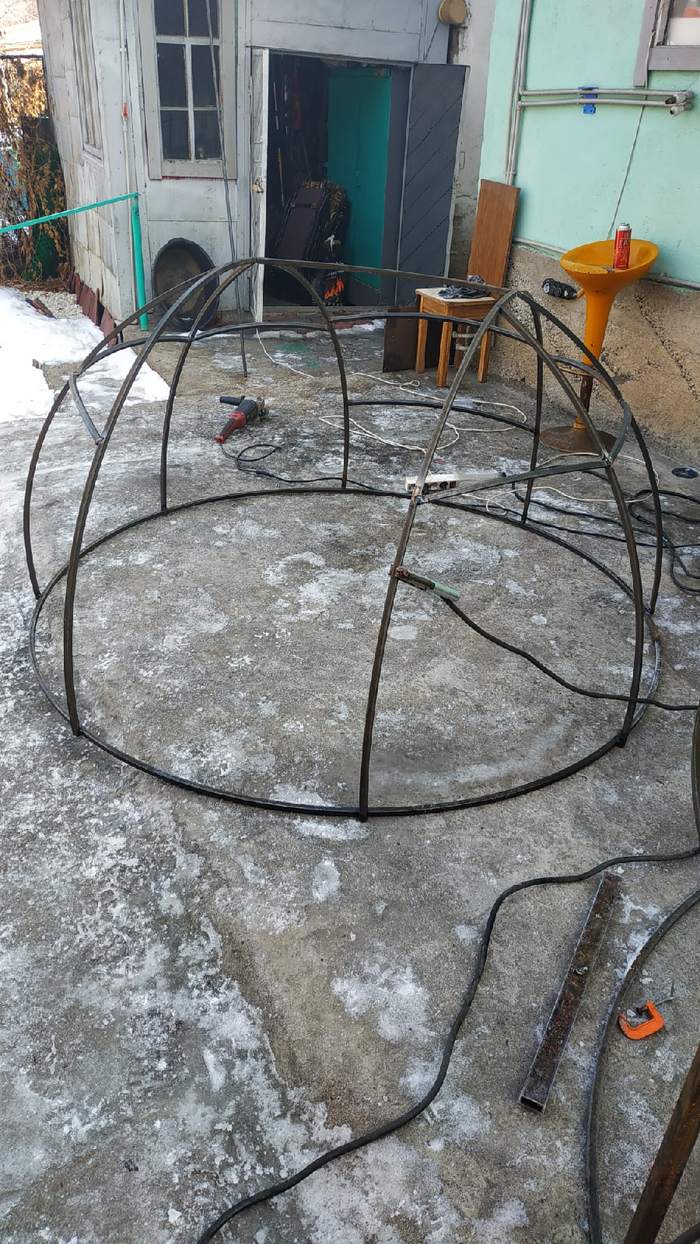

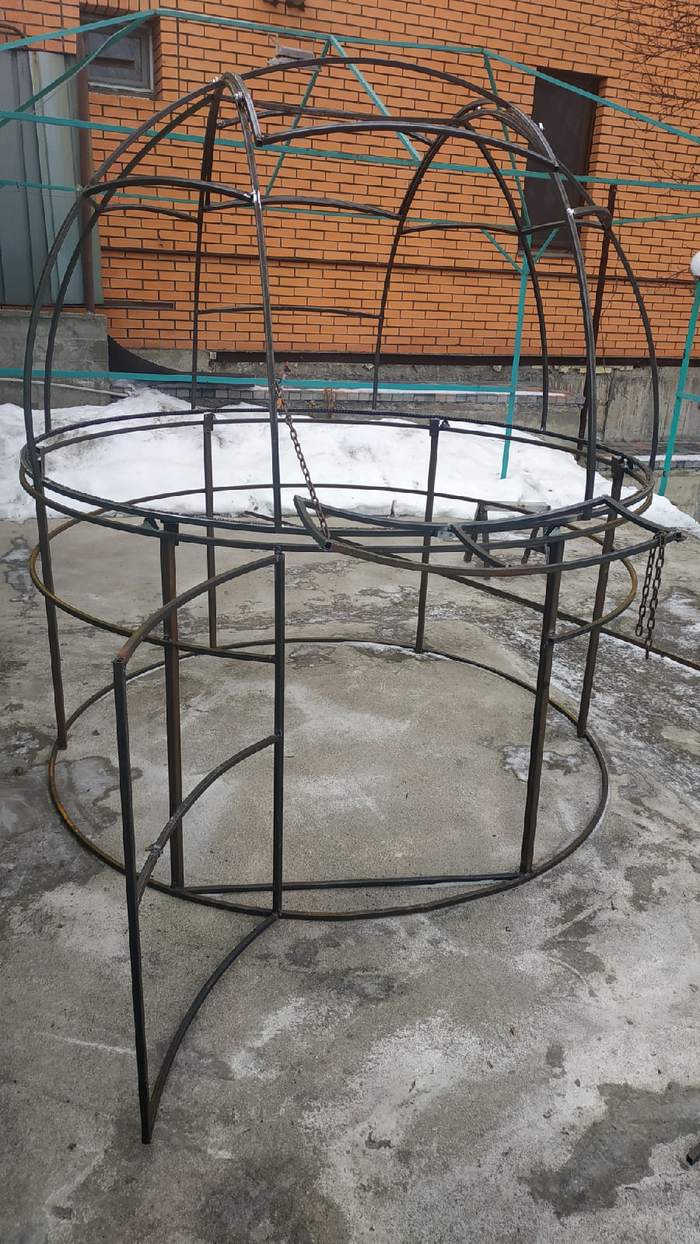

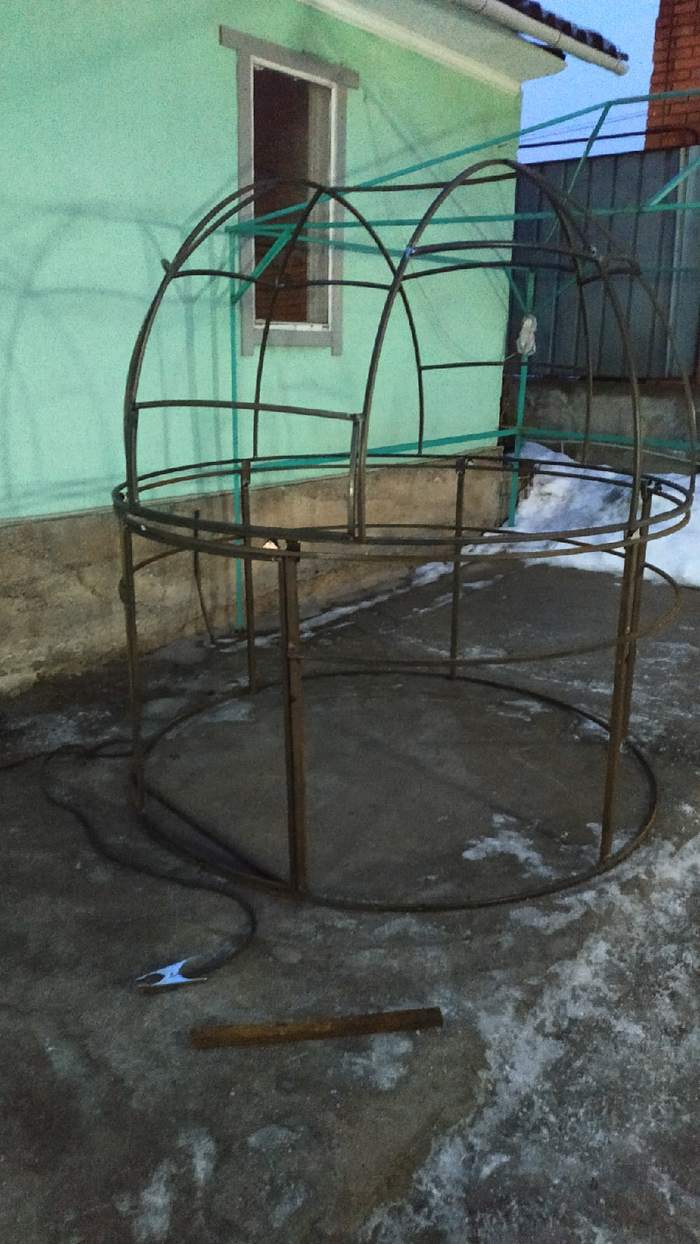

общий вид на момент написания статьи:
За это время потрачено 25 электродов д2,5мм, 3 диска отрезных 1,8мм. перчатки 3 пары.
Купол жирнеет на глазах, с каждым разом все тяжелее его закидывать и скидывать. А ведь еще 4 дня назад я был уверен, что мне хватит 66м трубы 15х15 с головой, а сейчас вот опять призадумался, что надо будет докупать.
На данный момент, расчетный вес конструкции 48кг.
Так же, не определен выбор двигателя для купола, рассматриваю привод от дворников для камаза под управлением ардуино. Так же на днях займусь покраской, как будет готова направляющая для верхней шторки. В общем, на данный момент все вышло около 5к рублей.
Снаружи для начала обошью подложкой для ламината и пленкой. Позже закуплю листы металла 0,37мм или 0,5мм.
П.С. кое где есть недоваренные стыки, это уже при марафете устранять буду.
Настольный прогноз погоды
Как-то наткнулся в интернете на такую штуку: https://www.tempescope.com/
В целях упрощения конструкции я схему применил свою, как и корпус, но в целом получилось очень похоже.
Отображать может как текущую погоду, так и прогноз на завтра. Прогноз получаем по API с сайта https://openweathermap.org/
Планировал подойти к проектированию со всей серьезностью, чтобы при сборке пришлось поменьше допиливать вручную, но получилось то, что получилось ¯\_(ツ)_/¯

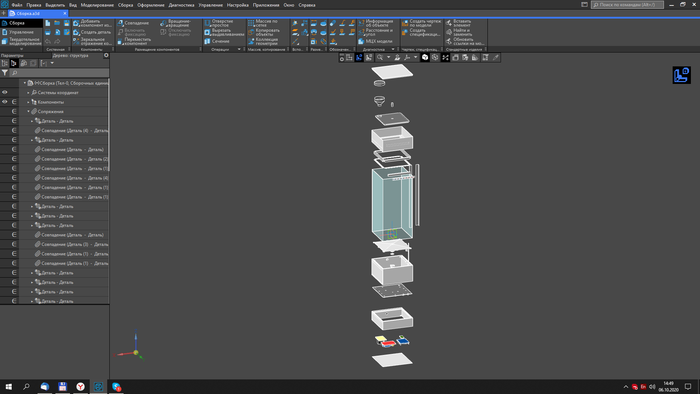

Разнесенный практически полностью:
Работаем с тем, что есть.

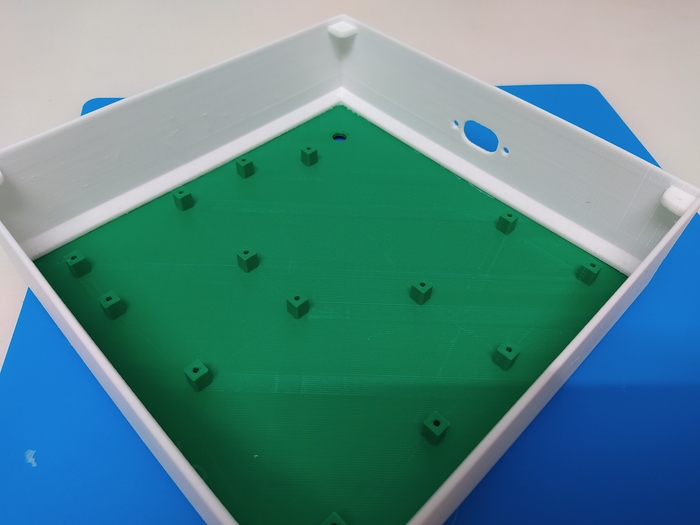

Вклеиваем пластину под электронику:

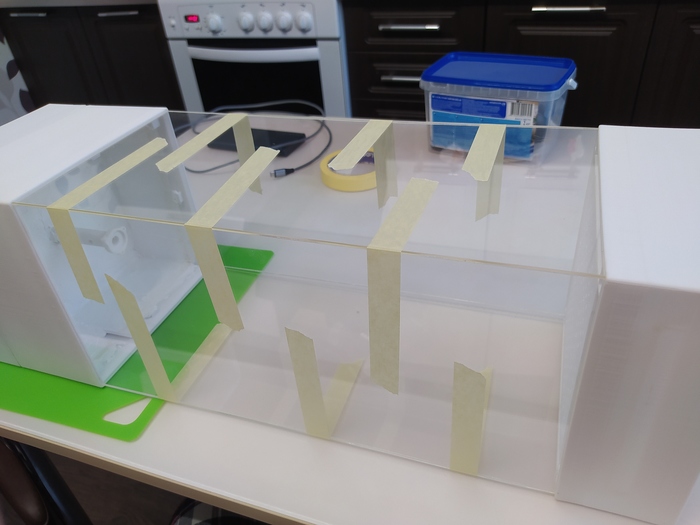

Склеиваем две составляющие нижней части корпуса:

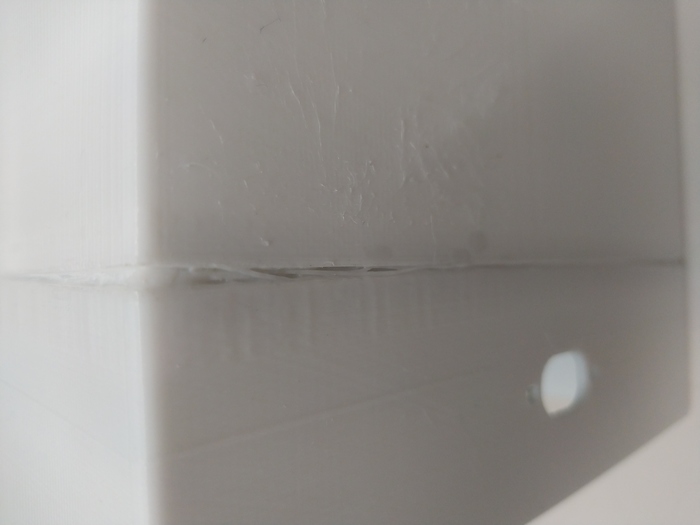

Естественно получаем вот такие щели:

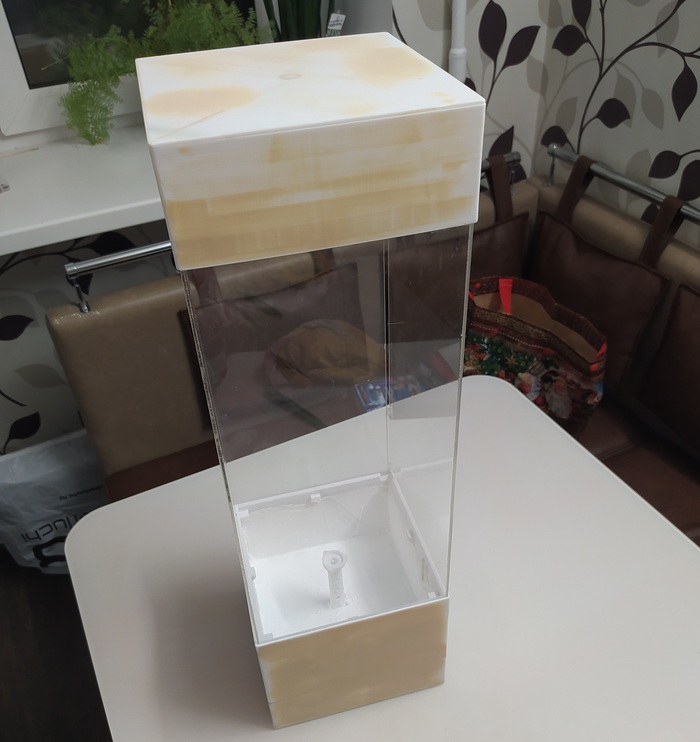

Придется шпатлевать. Ну да и ладно.

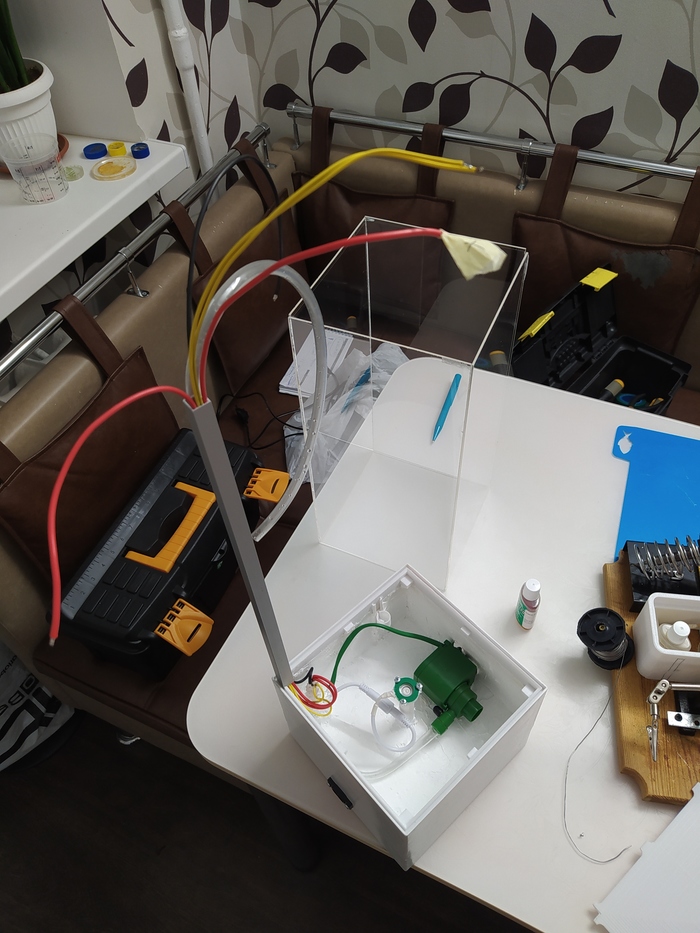

После покраски корпуса размещаем внутри все потроха. Нижняя часть:

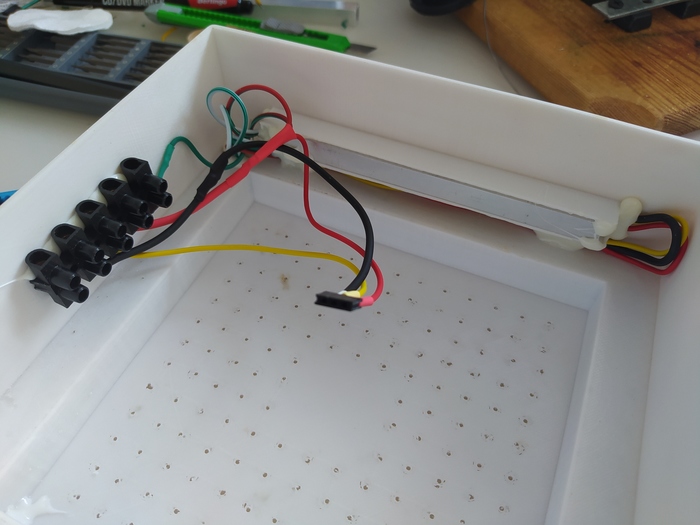

Светодиодную ленту клеим на алюминиевый профиль, укладываем в паз и заливаем эпоксидкой, т.к. она будет находиться внутри объема корпуса и работать должна при повышенной влажности:

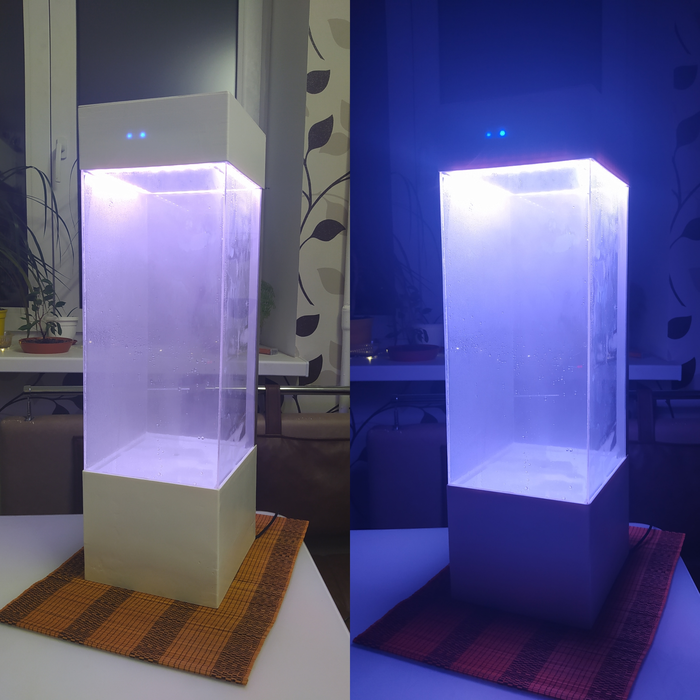

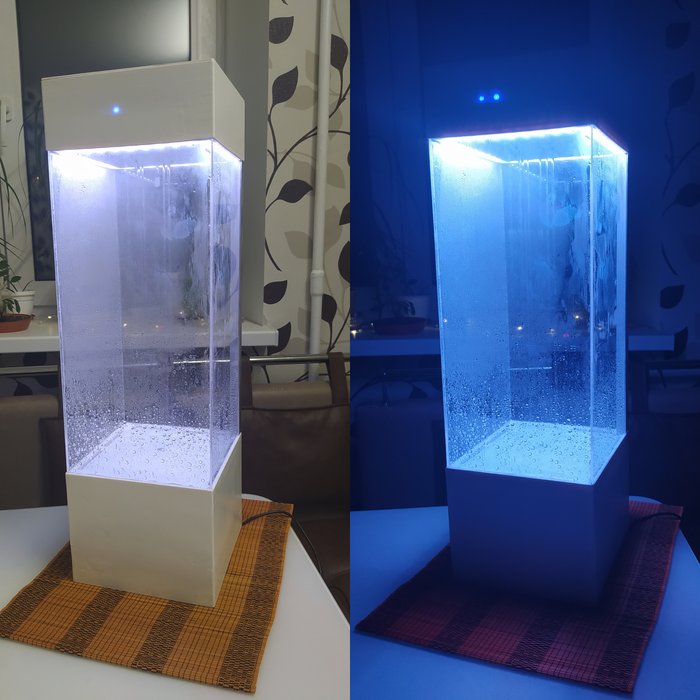

Вот что имеем после окончательной сборки:
Ну и, собственно, можно запускать.
Туман / пасмурная погода:
В интерьер прибор этот вписался как нельзя лучше, наблюдение за ним успокаивает, да и в целом приятно иметь дома какую-то необычную вещь.
Жаль, что у автора оригинальной идеи не получилось наладить производство.
P.S. Боянометр показывает совпадение с комсомольскими значками на 77 % )
Сколько намотать витков для бесколлекторного мотора? Ответит новый прибор МСА-1. Arduino. Своими руками
Этот прибор сделан своими руками и каждый сможет повторить его, воспользовавшись моими схемами и программой. Все открыто и бесплатно.
Прибор предназначен для расчета параметров бесколлекторных моторов для перемотки.
Подсветка на фрезер
Немного фотографий, немного текста и немного про сам фрезер.
Итак, имеется: фрезер «Ставр» мф-12/1800; «зарядка» на 5 вольт DC от старенького телефона; выключатель от настольной светодиодной лампы и светодиодная полоса с диодами на 5 вольт.
Плата от зарядки поместилась в ручку фрезера, пришлось немного подпилить внутренние перегородки. Провода питания прокинуты через верхнюю крышку и подпаяны к проводам входа выключателя. Кнопка включения подсветки установлена в ту же ручку снизу, достаточно удобно и аккуратно получилось.
Светодиоды были на алюминиевой полосе, сначала хотел отпаять их и перенести на самодельную плату, попробовал прогреть феном, помогая паяльником, но так и не смог ни один светодиод отпаять целым. Пришлось отрезать от ленты по паре штук, зачистить дорожки, какие то перерезать, какие то спаять друг с другом, т.к. светодиоды были подключены по несколько штук последовательно, запараллелил их и приклеил через термоскотч к низу фрезера. Питание провёл через сделанное рядом отверстие. Снаружи лишь небольшая часть провода, всё остальное внутри.
Результатом очень доволен. Т.к. работы выездные, освещения часто очень нехватает. С подсветкой намного комфортнее и точнее.
Немного о фрезере:
плюсы- плавный старт, регулировка оборотов, ход по направляющим 5см, неплохой упор-ограничитель. Три размера цанг в комплекте. Цена 4500 или около того.
минусы- огромный люфт, около 1,5 мм. Настроил, поднял, опустил и. не факт что в ту-же точку. Направляющая закусывает, фрезер может застыть посередине, смазывание направляек помогло ( к ним не легко подобраться), но лёгкое подкусывание иногда всё равно бывает. Фиксатором работать неудобно, у него очень большой ход, к тому же он плохо держит и фрезер иногда самопроизвольно приподнимается под воздействием пружин. Не очень хороший вариант исполнения цанги, зажимает только небольшой участок хвостовика. Боковой ограничитель отступает от площадки примерно на сантиметр, поэтому пользоваться им при фрезеровке материала меньшей толщины, можно только подкинув что то под фиксаторы, что бы упор встал наискосок и прижался к площадке (можно разглядеть на последнем фото два тонких шестигранника). На фрезере нет зажима который ограничивает ход по высоте, поэтому зафиксировать его в перевернутом состоянии будет довольно проблематично. Прозрачный пылеотвод который устанавливается для подключения пылесоса, закрывает практически весь обзор рабочей зоны и без посветки работать с ним было просто невозможно. Пылеотвод пришлось подпилить.
На коробке фрезера гордо красуется надпись- профессионал. По факту это инструмент очень низкого качества, пойдёт для бытовых работ и работ не очень хорошей точности. Петли врезать, кромку снять и т.д. Если постараться и приложить руки к самому фрезеру, им можно даже работать.
На этом всё.
