Как сделать спираль клэптон
Как сделать вкусную намотку Fused Clapton coil (фьюзд клэптон)?
Если вы уже овладели навыками намотки простых спиралей и хотите двигаться дальше в искусстве коилбилдинга, то представляем вашему вниманию инструкцию по изготовлению Fused Clapton coil.
Делаем Fused для платы с термоконтролем
Инструменты для работы:
По сути это тот же Clapton, но внутри проходит двойная проволока кантала.
Шаг 1
Отматываем кантала примерно около метра, складываем в два раза. Один край вставляем в шуруповерт, чтобы выпрямить проволоку и удобнее с ней работать. Другой край зажимаем плоскогубцами и натягиваем. Шуруповерт прокручиваем несколько оборотов в одну сторону, затем в обратную.
Дальше берем рыболовные вертлюжки (продаются в любом рыбацком магазине) и продеваем их на проволоку.
Зажимаем второй край кантала в шуруповерте
А вертлюжки зажимаем в тисках
Шаг 2
Для окончательного создания Фьюзда теперь необходимо обмотать заготовку кантала тоненьким нихромом. Чтобы удобнее было это делать, нужно продеть нихром между двумя нитями кантала возле шуруповерта.
Теперь кончик нужно зафиксировать, наматываем его на усики, которые торчат из патрона.
Берем в одну руку катушку, а другой включаем шуруповерт на небольших оборотах. Внимательно следите за витками при намотке. Они не должны ложиться друг на друга, но и больших зазоров между ними не должно получаться. С первого раза конечно сделать хорошо не получится, но только практика вам поможет.
Накрутите примерно 30 см, этого вам хватит на пару спиралей по 6-7 витков.
Берем джиг-коил и наматываем спираль на 3 мм. Такой диаметр нормально вставляется в дрипку. А ведь чем больше получился койл, тем вкуснее и навалистее будет парение.
Шаг 3 финальный
Устанавливаем койлы на стойки дрипки. Напомним, что эта намотка делалась для платы, в данном случае можно поставить мощность на 80 ватт. Если вы хотите парить на большей мощности, то нужно на спирали сделать больше витков или увеличьте толщину проволоки кантала с 0,4 до 0,5-0,6. На данной спирали сопротивление получилось 0,28 Ома.
Начинайте прожигать на небольшой мощности, порядка 28-30 ватт. После остается поставить вату с жижей и наслаждаться вкусом.
Видео инструкция
Делаем Fused для механического мода
Для изготовления намотки Фьюзд клептон на мех мод нам понадобится рассчитать сопротивление, потому что температурного контроля здесь нет. Суммарное сопротивление (для аккумулятора 18650) не должно быть меньше 0,09 Ом. Иначе он начинает сам себя греть и портиться. Также возрастает вероятность взрыва.
Делать намотку будем из других материалов. Возьмем:
Весь процесс создания койла описан выше по шагам и ни чем не отличается, кроме количества витков. С помощью отвертки в 3 мм делаем 4 витка.
Для мехмода можно использовать не только нержавейку, еще подойдут нихром и кантал. Главное просчитать нужное сопротивление, так как у всех оно разное. Одинаковые койлы сделанные из разных материалов имеют и разное количество Ом.
Экспериментируйте с головой и вкусного вам пара!
Сложные намотки
Первые намотки, появившиеся в вейпинге, представляли собой спираль из тонкой проволоки. Эмпирическим путем вейперы установили, что влияя на то, как сделана спираль, они могут получать нужные им свойства. Так появился класс намоток Clapton Coil, где скручивается не одна, а несколько связанных между собой металлических нитей. В зависимости от того, что же скручивается в спираль, различают различные подклассы, наиболее популярные из которых мы рассмотрим в этой статье.
Стандартный Clapton coil
Спираль самой простой версии Clapton coil изготовлена из более толстой проволоки-сердечника, вокруг которой накручена более тонкая. Нагревается такая намотка спирали для электронных сигарет медленнее, чем спираль из одной проволоки, но считается, что с этой намоткой жидкость для электронных сигарет отлично раскрывает свой вкус. Несмотря на то, что есть варианты клэптонов, предназначенных для любителей тугой сигаретной затяжки (MTL), чаще всего их выбирают сабомные вейперы.
Сердечник с обмотанной вокруг него тонкой проволокой напоминает гитарную струну, а намотки были названы так в честь британского рок-музыканта Эрика Клэптона.
Такие намотки имеют массу достоинств. Во-первых, их можно изготовить в широком диапазоне сопротивлений: как ниже 1 Ома, так и выше. Во-вторых, они подходят для большинства устройств RDA и RTA как по размерам, так и по параметрам. В-третьих, в зависимости от материала проволок, они подходят как для режима контроля мощности, так и для термоконтроля.
Минусы намоток малозначительны: они чуть дольше разогреваются, а также для их изготовления нужно больше практики, так как это не очень просто.
Fused Clapton coil
Спираль этого вида скручивается из двух и более сердечников, обмотанных более тонкой проволокой. Эта намотка разогревается быстрее простого клэптона, а благодаря тому, что площадь соприкосновения с заправкой для электронной сигареты увеличивается, вейпер получает отличный полный вкус.
Staggered fused Clapton
В названии этой намотки появилось еще одно слово, из чего можно сделать, что это усовершенствованная версия предыдущей спирали. Так оно и есть. Выглядит эта намотка так, словно 2 простых клэптона в шахматном порядке связали вместе. Такая структура увеличивает площадь соприкосновения с жидкостью для вейпа и, соответственно, улучшает вкусопередачу. Но нагревается она медленнее, чем предыдущая намотка.
Чтобы изготовить основу для этой спирали, нужно сделать клэптон, только не одной, а двумя более тонкими проволоками, одну из которых впоследствии нужно удалить. После чего получившаяся струна разрезается пополам и оплетается более тонкой проволокой сверху.
Сопротивления таких спиралей, как правило, низкие, что отлично подходит любителям кальянной затяжки (DL). Для установки намотки необходимы довольно большие опорные отверстия. Также по сравнению с намоткой fused clapton одинакового сопротивления staggered fused clapton нагревается медленнее.
Alien Clapton Coil
Alien Clapton coil чаще всего называется просто alien. Эта намотка похожа на fused Clapton coil. Их различие лишь в том, что в alien обмотка нескольких сердечников имеет очень четкую структуру. Чтобы получить такую обмотку, сначала делают струну для clapton coil, из которой аккуратно вытягивают сердечник. Получившуюся спираль немного растягивают и обматывают ею сердечники. Примечание: сердечники новой спирали и струны должны быть одного диаметра.
Эти спирали имеют низкое сопротивление и идеально подходят для сабомного вейпинга.
Из-за толщины эти намотки устанавливаются далеко не во все устройства, они медленно разогреваются, а изготовить их может только вейпер, который в совершенстве освоил Clapton и Fused Clapton
Staple Coil
Еще одна версия Clapton с 8-10 плоскими ленточными проволоками, сложенными вместе в качестве сердечника. Благодаря устройству сердечника эти намотки довольно быстро нагреваются. А микроуглубления в обмотке увеличивают площадь соприкосновения с жидкостью для электронных сигарет, что положительно сказывается на вкусопередаче.
Первоначально эти намотки создавались ради красоты ребристой формы, минусом которой, к сожалению, является толщина. То есть эти спирали можно установить в базу с очень большими отверстиями.
Спирали отлично подходят любителям кальянной затяжки, но чтобы изготовить их, нужно много практики.
Framed Staple Coil
Эта намотка стала популярной среди поклонников электронных сигарет благодаря Инстаграму.
Спирали нагреваются довольно быстро, предназначены для кальянной затяжки. Однако из-за своих размеров устанавливаются не во все устройства и их сложно изготовить самостоятельно.
Tiger Coil
Эта намотка представляет собой переплетенные ленточную и круглую проволоки. Если сравнивать переплетенные круглые проволоки и Tiger, то последние выигрывают в раскрытии вкуса и плотности пара.
Интересный вид и простота изготовления сделали намотки этого типа популярными, однако сегодня их все больше вытесняют спирали более сложной структуры. Провода этого типа часто используются как составной элемент других конструкций.
Намотки Tiger обычно низкого сопротивления, но подходят и любителям кальянной затяжки, и тем, кто любит тугую тягу. Несмотря на то, что они немного толще, чем Clapton Coil, эти намотки устанавливаются практически в любое устройство.
Hive Coil
Для того, чтобы изготовить Hive Coil, нужно взять 2 отрезка переплетенных круглых проволок и переплести их между собой. Сегодня эта намотка считается устаревшей. Ее обычно сравнивают со спиралью из обычной круглой проволоки. Hive лучше раскрывает вкус, но зачастую приводит к попаданию горячих капель в рот вейперу. Подходит для большинства устройств.
Готовые сложные намотки
В каждом из видов мы подчеркивали, что изготовить эти намотки не очень просто и нужно достаточно много практиковаться. Однако, если вам не хочется тратить время на скручивание, вы можете купить готовые намотки в нашем интернет-магазине. Будьте внимательны с сопротивлением и материалом при выборе намоток. Нам же остается только пожелать вам вкусного пара.
Вам также может быть интересно:
Если вам понравилась статья, поделитесь ей с друзьями.
Койлы своими руками
Вейп, ставший невероятно быстро популярным за последнее время, не так прост, как кажется на первый взгляд. Каждый уважающий себя парильщик имеет свой собственный девайс, в котором уникально буквально всё. В них каждый элемент подстраивается под обладателя – от нагревателя до спирали.
И как ни странно, последняя способна открыть целый мир фантазий для своего владельца. Густое облако пара сделать не так-то и просто с двумя контактами и жидкостью. Поэтому обладатели уже давно придумали множество способов, как улучшить свои спирали. Сегодня существует множество вариантов. Но для четкого понимания отличительных особенностей намоток, нужно знать азы.
Материал спирали
Для замены намотки, кроме испарителя, нужно иметь ещё проволоку и вату. Проволока – основа спирали, а вата – хранилище жижи. На сегодняшний день для спирали и фитиля существует сразу несколько разновидностей материалов со своими характерными особенностями.
Материалы для изготовления фитиля
Найти материал для самостоятельного изготовления фитиля даже проще, чем для спирали. Обычно, достаточно только подручных средств, которые можно найти в любом супермаркете.
Подойдут следующие варианты:
Виды намоток
Всего существует 5 основных типов намоток, которые называют койлами (в переводе с аглийскогого спираль). В этой статье мы рассмотрели популярнейшие разновидности намоток, их характеристики и достоинства.
Наматываем арт-койлы
На вид такая намотка очень крутая. Она показывает статус парильщика. Но начинающему вейперу сделать её будет очень тяжело. Они бывают различными, среди которых есть следующие способы:
Процесс намотки пошагово
Итак, все необходимые инструменты подготовлены, удобное место выбрано. Теперь перейдем, непосредственно, к процедуре намотки койла. Действия будут следующими:
Теперь процесс намотки койла можно считать законченным.
Как самостоятельно намотать спираль для вейпа
Любой вейпер с приобретением опыта в парении начинает задумываться о самостоятельной намотке спирали в электронной сигарете. Несмотря на то, что можно без проблем купить готовый атомайзер с установленным нагревательным элементом, многие парильщики предпочитают это делать сами, относясь к данному занятию, как к хобби. Помимо увлечения, данное хобби имеет свои плюсы.
Но, прежде чем приступать осваивать технику перемотки, вам необходимо иметь подходящий атомайзер для этого. Обычно базы, допускающие замену нагревательного элемента, имеют аббревиатуру rta или rba. К их числу можно также добавить базу rdta. Последняя – это своего рода дрипка, которая имеет бак для жидкости.
Виды материалов для намотки
Чтобы подготовить атомайзер к работе, необходимо иметь при себе такие виды материалов, как вата и проволока для спирали. Вата будет служить в роли фитиля, который находится внутри нагревательного элемента. При нагревании последнего, из нее будет испаряться жижа.
Материалы для нагревательного элемента
Для самостоятельной накрутки спирали вейперами применяются следующие виды материалов:
Материалы для фитиля
Чтобы изготовить фитиль, потребуются следующие материалы:
Важность параметра сопротивления
Сопротивление спирали является основной характеристикой при накрутке, и величина его может зависеть от следующих факторов.
Следует понимать, что общая площадь нагрева также зависит от количества колец и их диаметра. Не сложно догадаться, что, чем больше площадь нагревательного элемента, тем больше будет генерироваться пара. Но все должно быть в меру. Если накрутить слишком большую пружинку, то она не поместится в испаритель, а заряда батареи не хватит для ее обслуживания.
Поэтому самостоятельная накрутка для вейпа должна проводиться в соответствии с законами Ома. Если их не учитывать, то при неправильной накрутке мод с электронной платой откажется работать, а мехмод – просто перегорит. К примеру, если у вас получился нагревательный элемент с сопротивлением 0,5 Ома, то для его нормального накала потребуется мод, способный работать на 15 ваттах. Но, поскольку найти 15-ти ваттник, который сможет функционировать с низкоомной намоткой, достаточно сложно, следует обратить внимание на то, чтобы вейп подходил по мощности и по сопротивлению. В большинстве своем, такие девайсы имеют мощность от 30 Вт. Также, при выборе аккумулятора, важно, чтобы он был высокотоковым. Это поможет избежать его перегрева во время ваших экспериментов.
Чтобы добиться низкого сопротивления при малой мощности, обычно используют титановые или никелевые накрутки, которые правильно работают лишь при наличии термоконтроля. Без этой функции они быстро выходят из строя.
Поскольку процесс расчета всех показателей для хорошей накрутки достаточно сложен, то можно воспользоваться таким сервисом, как “онлайн калькулятор” для расчета всех параметров будущей спирали. К примеру, чтобы у вас получилась правильная намотка, можно воспользоваться калькулятором reprova или coiltoy.
Виды намоток спирали
На практике принято различать следующие виды намоток спиралей (койлов).
Техника намотки
В приведенной ниже инструкции не будет рассмотрено, как изготавливать арт-койлы, поскольку на описание этого сложного процесса потребуется целая статья. Итак, чтобы намотать спираль методом микро- или спейскойла, понадобятся следующие инструменты:
Процесс накрутки для двух вариантов, отличается несущественно и проводится следующим образом.
Таким способом можно собственноручно создавать нагревательный элемент для клиромайзера в электронной сигарете, а вкус и количество пара корректировать количеством витков спирали и сечением проволоки. Самой популярной среди вейперов считается накрутка, устанавливаемая на испаритель с сопротивлением в 0,3 Ома. Она делается из тонкой проволоки с небольшим количеством витков. Какая намотка лучше, сможете решить только вы, поскольку у каждого человека могут быть разные требования к процессу парения, и дать универсальную рекомендацию по этому поводу просто невозможно.
Мотаем Клэптон
Дубликаты не найдены
Что такое клэптон и для чего он предназначен?
Очевидно, что это название мудрено, или не очень, созданной проволоки для закручивания оной в спираль для электронной сигареты))
мотай алиен c фьюзедом в 3+ жилы внутри, стэпл стаггеред фьюзед с 4+ внутри
тогда будет интересно смотреть, а намотать клептон, дело 2-3 минут, но не 10

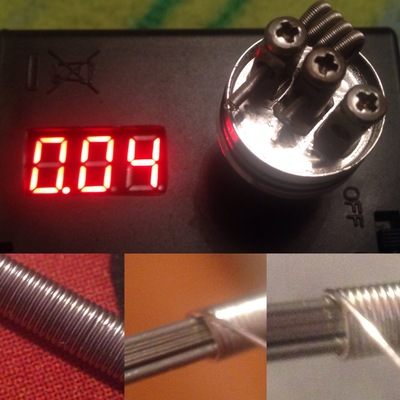

вот, намотал себе такую штуку, для проверки скилла))
повезло, особенно если учесть, что я две такие поставил на мех))
Vaping тут не популярен судя по всему. Потому, добро пожаловать на про вєйп. А там все клептон умеют походу, кроме егошников)
Кстати прием с отверткой и плоскогубцами хороший. Возьму на вооружение)

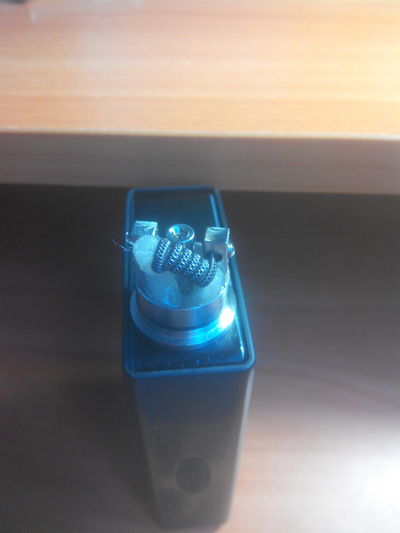

Намотал вот сегодня такое чудо. Убойная штука, но для меня слишком.
ты как то поздно написал. Тут уже никого нет)
Да ладно, заметил кто-то и то профит, я ж не ради плюсцов, а так, поделиться своим деянием.
Койл под углом, т.к. эта дура иначе никак не влезает в дрипку без замыкания на корпус.
Извращение зовется Staggered Fused Clapton ака шахматный клэптон. Штука убойная, но я чуть лёгкие не выплюнул и раскочегаривается как советский кипятильник даже на 100W. (:
А что за дрипка? Может, туды и не впихнуть такую порнуху, зачем девайс мучаешь?)
Это старенький Legion, жарит как будто черти в аду пятилетку за 3 года решили сделать. Ну в принципе да, она для такого не задумывалась, но я впихнул. (:
в 22мм дрипку не стоит порнуху пихать)
Инертность дикая, конечно) Но я пока и до такого не дошел)
ОДНАКО! В каждом вейпере неизбежно пробуждается шопоголик, и одним девайсом дело никогда не ограничивается 😀
Начать на чем то приличном с заказом из Китая выйдет тысяч 5-7 в зависимости от желаемого результата. Это за всё, включая баночки, проволоку и т.д.
Самозамес приблизительно рубль/мл. Больше 15мл в день выпарить на начальном девайсе сложно. На том что тут в ролике от 10 до 30мл уходит. Ароматизаторы в среднем 150 за 10мл.
То есть можно весьма бюджетно парить выложив в районе 6К рублей и раз в пол года закупать жижи на тысячу.
А можно жировать и брать 100-150ватные моды брендовую жижи за 500р/10мл.
Кальянщики буду ссаться от самой простой дрипки и меха. Это в районе 2-3 тысяч)
Если не затруднит дать названия или ссылочки на комплектующие, поизучаю )) 2-3к вполне приемлемый бюджет для побаловаться))
на fasstech можно найти почти все))
Спасибо за обьяснения, более-менее понимял что к чему )
не курю уже года 3-4, но вот про ссущихся кальянщиков аналогия понравилась, люблю дым и скучаю по нему )))
Затраты это индивидуально, можно за 3-5 тысяч купить комплект и потом только докупать сменные испарители и жидкость, чисто для того, чтобы бросить курить, а можно и 100 тыщ слить, если это хобби или даже стиль жизни.
Китайская коробочка это омметр, помогает узнать сопротивление спирали, для того, чтобы когда ты накрутишь свою супер спираль на мехмод, у тебя не взорвался аккумулятор из-за большой силы тока.
Сделал вейп станцию Pulsar
Всем привет, меня зовут Лев.
Более 3х лет назад я решил сделать мод, который мог бы работать напрямую от сети, чтобы не отвлекаться на постоянные зарядки аккумуляторов и получать ровную и стабильную затяжку на протяжении всего времени парения (а парю я очень много).
После того как собрал первые образцы и получил сертификаты соответствия (есть сертификат EAC) начал тестировать и доводить до ума (помогли знакомые, а потом вейп шопы и бары).
Кстати, так как вейп станция Pulsar работает от сети 12/24В выбрал в качестве кабеля питания автомобильный коннектор, так что это еще и единственный вейп работающий от автомобильной сети.
Как вам? С радостью отвечу на ваши вопросы.
Основные характеристики Станции:
Габаритные размеры: 187 мм × 65 мм × 65 мм.
Коннектор: материал — титан, типоразмер — 510, подпружиненный плюсовой контакт, посадочный диаметр — 25 мм.
Входное напряжение: 12 — 24В ±3 В.
Диапазон выходного напряжения: 1 — 24 В.
Максимальная токоотдача: 15 А.
Максимальная мощность: 180Вт/360 Вт.
Рекомендуемое сопротивление атомайзера: от 0.3 Ом.
Материал: авиационный алюминий (корпус), пластик (панели), титан (пин).
Производство жидкости для вейпинга
Давно хотел написать, но чёт как то руки не доходили. Вот, дошли.
Этой порнографией я занимался около 3 лет, на данный момент работать стало совсем не выгодно, поэтому из сферы ушёл. Поехали.
С конца 2014 года в нашей необъятной начала бурно развиваться индустрия электронных сигарет. Китайцы запускали хорошие девайсы, которые давали много пара и позволяли всяким уебкам напасить в людных местах. Очевидно, что для электродудок нужна была жижа, а на российском рынке на тот момент практически не было предложений, зарубежные жижки стоили баснословных денег.
Именно в это смутное время начали появляться такие хитрожопые креативные люди как я, которые прикинув маржу лили всякое непотребство по флаконам и снимать сливки.
Сама по себе жижа состоит из глицерина, пропиленгликоля, никотина и пищевых аром. Технология (лол), если её так можно назвать, простая до посинения, суп сварить сложнее. Все ингредиенты в нужных пропорциях сливаются в бочки как на фото, перемешиваются дрелью либо миксером для бетона и потом разливаются по флаконам и отклеивается этикеткой.
Если повезёт, разливается дозатором и проклеивается на этикераторе, обычно такой роскоши ни у кого не было. Тоесть лилось руками и этикетки клеились тоже руками, более того, и жижа частенько мешалась тупо в бутылках. Делалось это все в обычных съёмных офисных помещениях, никаких халатов, спецодежды итд естественно ни у кого не было. Другими словами вся продукция, которая продавалась в вейпшопах была сделана на коленке в непонятных условиях,ибо жижей никто не травился. К сожалению и сейчас ситуация не сильно лучше. Есть хорошие производства, но их продукция не сильно бюджетная, а жижки по 300-400 рублей от ИП Пердунова также льются хрен пойми где и как. Норм там нет никаких, продукция не подлежит никакой сертификации и качество может быть абсолютно любое. Другими словами, если в жижу на производстве кто то плюнул/нассал/вылил прокисший суп, вы об этом никогда не узнаете.
Забавный факт, огромное количество производителей до сих пор живёт в 2016 году, так как с начала 17 года ввели акцизы. Поэтому на всех жижах дата производства 12.2016 А вообще, реальный срок годность жижки год, потом портится вкус и никотин. Отравиться не отравиться, но удовольствия тоже не получишь.
Рынок вейпинга на данный момент немножко идёт по пизде лихорадит, так как он сам себе насрал в кашу. Пока был спрос, производителей появилось немереное количество, потому как делается все элементарно и любая обезьяна хоть сейчас может сделать свою жидкость, все сырье в свободном доступе. Хороший спрос держался где то года полтора, потом начал падать и денег стало не хватать. Сейчас многие закрылись, остаются сильные производители, способные делать качественные продукты, что радует.
На самом деле информации ещё очень много, если интересно пишите в коменты, буду отвечать или сделаю ещё один пост
