Как сделать сплиттер своими руками
Изготавливаем Сплиттер своими руками
Дурная голова ногам покоя не дает. В моем случае — рукам :)) Вот мне в голову засела мысль о том, что можно и самому сделать сплиттер. Почему бы и нет? Тем более, буквально недавно tigra-KRaero засветился в журнале “Тюнинг Автомобилей” и поверхностно рассказал о том, как же создаются его волшебные сплиттеры 🙂
Вооружившись рулеткой, померил и прикинул размеры своего бампера. Условно с запасом принял — 600х2000 мм. Померил длину порога — 2100 мм.
Вчера, выделив специально время, съездил в магазин по продаже материалов для наружной рекламы и купил лист вспененного ПВХ толщиной 8 мм. В багажник ко мне этот здоровенный лист (2440х1220), конечно не влез. Пришлось прям там в магазине его попилить на 3 куска, которые без проблем разместились в машине.
Вид сверху.
Вид снизу.
Приспособив к бутылю из-под полировочной пасты простой карандаш, я таким нехитрым способом сделал черновой набросок очертаний бампера.
Уже что-то вычерчивается…
Моя приспособа :)))
Занес лист в гараж, взял ножичек и методично отрезал лишние части с листа.
Минус первый кусок.
Минус второй кусок.
Вытащил лист снова и еще раз прикинул к бамперу. Уже стало что-то получаться. Но пока очень много лишнего. Изначально все делал с большим запасом, чтоб не ошибиться…
Пока сплиттер огроменный.
Еще раз скорректировал эскиз сплиттера, но применив в этот раз уже маленький аэрозольный баллончик. Затащил сплиттер в гараж и снял еще несколько сантиметров. Затем обработал крупным напильником, чтобы придать нужную форму.
Вот он мой помощничек лежит в правом нижнем углу. Здоровенный — таким и прибить можно 😀
Таким образом, я получил нужный мне размер и очертания сплиттера — по краям правда осталось много материала.
Решил на первый раз с гибами не заморачиваться и оставить края прямыми. Возможно в будущем, если все будет нормально, сделаю сплиттер с гнутыми вверх краями. А пока я стесал немного материала на краях сплиттера и сделал их прямыми.
Вид спереди.
Вид снизу.
Вид сверху.
Вид сбоку 1. Смотрим на прямые края.
Вид сбоку 2. Смотрим на прямые края.
Форма, конечно, еще не выведена до конца. Но общий вид, думаю, уже понятен. На этом моменте я и остановился сегодня — пошел дождь и нужно было еще успеть после себя убраться и съездить по делам.
Постараюсь в ближайшее время продолжить работу.
Примеры изготовления телевизионного разветвителя
своими руками
Телевизионный краб (сплиттер, сумматор, разветвитель) – это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала (кабельной сети, обыкновенной или спутниковой антенне) нескольких приемных устройств (телевизоров, видеозаписывающих устройств).
Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую. Тогда и слово краб не употребляли, и такие устройства называли «Разветвитель телевизионного сигнала».
Конструкция разветвителя представляет собой плоскую коробку с заклепанными по углам четырьмя буксами с резьбой. Сверху коробка закрывается крышкой, сделанной из листа фольгированного стеклотекстолита, четырьмя винтами. Крышку можно сделать из любого металла, железа, латуни, таким образом, обеспечивается экранирование деталей разветвителя.
На крышке, с помощью винтами М2,5 и гайками закреплены три стандартных телевизионных разъема старого типа. Радиальные выводы разъемов припаиваются непосредственно к крышке. Таким образом, они соединяются между собой и обеспечивается электрический контакт с экраном.
Непосредственно на центральных выводах телевизионных разъемов навесным монтажом распаяны детали разветвителя.
Хоть и прошло с тех пор не один десяток лет, но электрическая принципиальная схема разветвителя не изменилась и все современные телевизионные крабы и сплиттеры сделаны по такой же электрической схеме. На фотографии принципиальная схема разветвителя для подключения двух телевизоров.
Для согласования между центральными выходами разъемов XW2 и XW3 установлен резистор номиналом 150 Ом. Трансформатор Т1 можно изготовить самостоятельно, намотав равномерно по кругу в два провода провод диаметром 0,2-0,3 мм на ферритовое кольцо проницаемостью 600-2000 наружным диаметром 7-10 мм. При распайке выводов трансформатора нужно соблюдать фазировку, начало обмоток обозначены точкой.
Этот разветвитель я и сейчас иногда использую, когда надо подключить два стоящих рядом телевизора для сравнения качества картинки или настройки.
Хоть в крабе и установлены розетки советского производства, но к нему можно подключать штекеры как советского производста, так и современные F-разъемы. При самостоятельном изготовлении телевизионного разветвителя можно вместо морально устаревших разъемов, установить современные телевизионные F-разъемы.
Как сделать телевизионный краб из подручного материала
Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.
Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.
Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.
Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.
Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.
После подготовки коробки и прижимных планок нужно разделать телевизионный кабель. Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой.
Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.
Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.
Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.
Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.
Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.
Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.
| Онлайн калькулятор для расчета величины резисторов краба | |
|---|---|
| Введите количество TV: | |
Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.
Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.
Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.
В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.
Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.
Как сделать телевизионный разветвитель из трех резисторов
По технологии ранее описанной, снимается изоляция с концов каждого телевизионного кабеля, который будет участвовать в изготовлении разветвителя. Кабель необходимо разделать как на фотографии. Мне пришлось срезать внешнюю изоляцию полностью, так как попался советский кабель РК-75 с очень жесткой изоляцией. Если изоляция эластичная, то лучше ее разрезать вдоль и отогнуть, для того, чтобы после пайки резисторов вернуть на место, как в примерах разделки при наращивании телевизионного кабеля. Центральная жила каждого кабеля залуживается припоем и на нее надевается вывод резистора, согнутый в петельку.
Теперь достаточно капли припоя с паяльника и получается надежный контакт и прочное соединение. Для удобства работы, кабели, которые пойдут на телевизоры, параллельно прикладываются друг к другу и обвиваются несколькими витками изоляционной ленты.
Затем спаиваются экранирующие обмотки всех кабелей вместе. После этого вывод одного из резисторов формируется в петельку, выводы двух других продеваются в нее и каплей припоя паяльником спаиваются между собой.
Если внешняя оболочка кабеля была отогнута, то ее возвращают на место, таким образом, изолирую резисторы. В моем случае пришлось взять отрезок изоляционной трубки, разрезать ее вдоль и закрыть место соединения резисторов. Толстая изоляция в данном случае нужна для того, чтобы обеспечить минимально допустимое расстояние между центральной жилой кабеля, резисторов и экраном. Кембрик фиксируется витком изоленты таким образом, чтобы с двух его сторон оставалась открытая оплетка кабеля.
Далее место установки резисторов телевизионного разветвителя экранируется. Для этого нужно его обвить многожильным медным проводов витком к витку. Можно просто обернуть алюминиевой фольгой, а затем обвить несколькими витками провода, как на фотографии. Тут главное, чтобы экран имел электрический контакт с экранирующей оплеткой телевизионного кабеля.
В заключение разветвитель для придания эстетического вида покрывается несколькими слоями изоленты. Для придания жесткости и прочности желательно перед изоляцией подложить вдоль телевизионного кабеля металлическую полоску, но можно и из любого материала.
В конечном результате получился разветвитель, не хуже любого краба. Недостатком такой конструкции является отсутствие возможности оперативного переключения антенного кабеля.
Номиналы резисторов в зависимости от количества подключаемых телевизоров, рассчитываются по формуле, приведенной на странице выше. Вместо резисторов лучше использовать трансформатор, тогда будут меньше потери телевизионного сигнала.
Это неправильно, но в безвыходной ситуации допустимо центральную жилу антенного кабеля соединять с кабелями, идущими на телевизоры непосредственно друг с другом, без резисторов или трансформатора. Так как кабели не будут согласованы по волновому сопротивлению, то за такой разветвитель придется расплачиваться потерей качества просмотра телепередач. Возможны наводки от гетеродина подключенного параллельно телевизора (только когда оба телевизора работают одновременно) и небольшая окантовка на изображении. Такое подключение безопасно как для телевизоров, так и для кабельного оборудования или телевизионной антенны.
Сообщества › Стеклопластик › Блог › Сплиттер своими руками ФИНАЛ
Продолжение истории по изготовлению сплиттера на задний бампер.

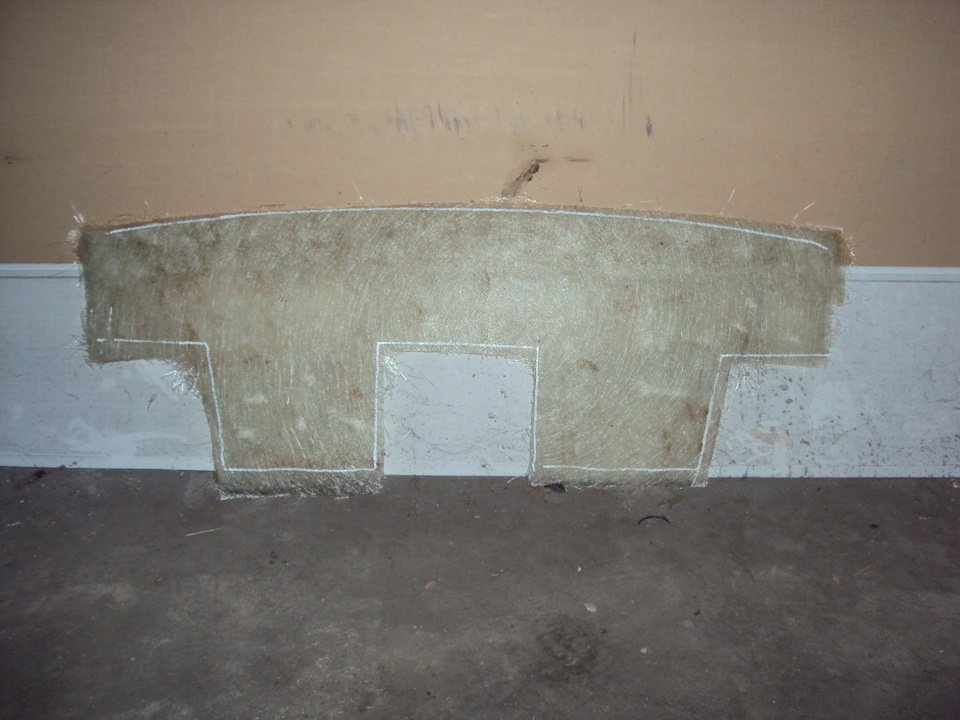

Из стекломата была изготовлена заготовка центральной части сплиттера, после высыхания сразу перерисовал по картонному лекало контур

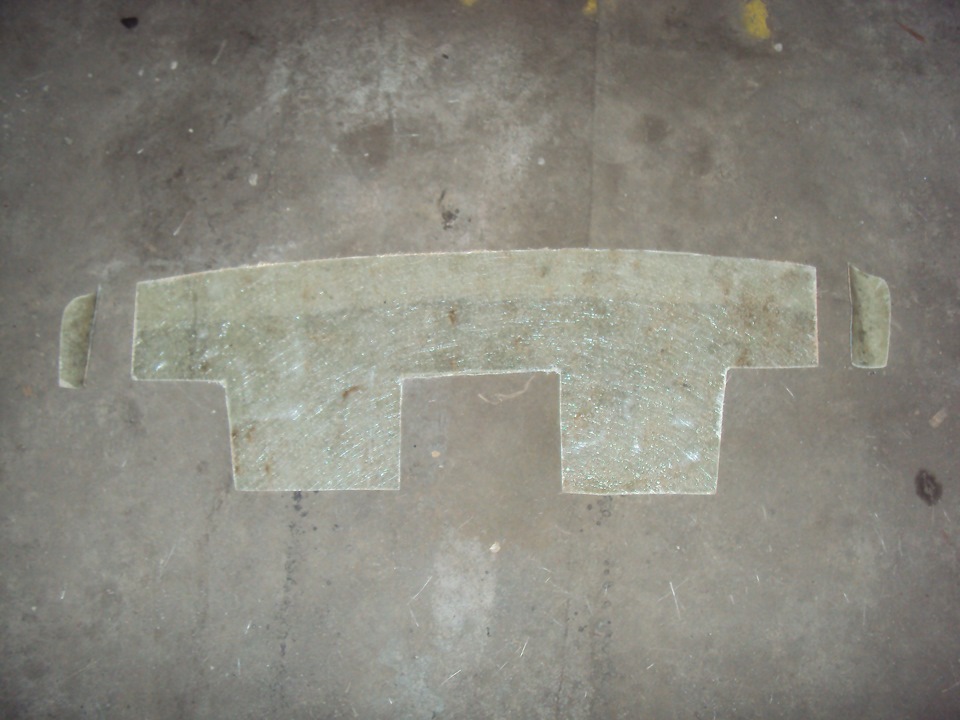

После вырезания по контуру были изготовлены тем же методом 2 «плавника» для последующего крепления с помощью того же стекломата и смолы к сплиттеру.

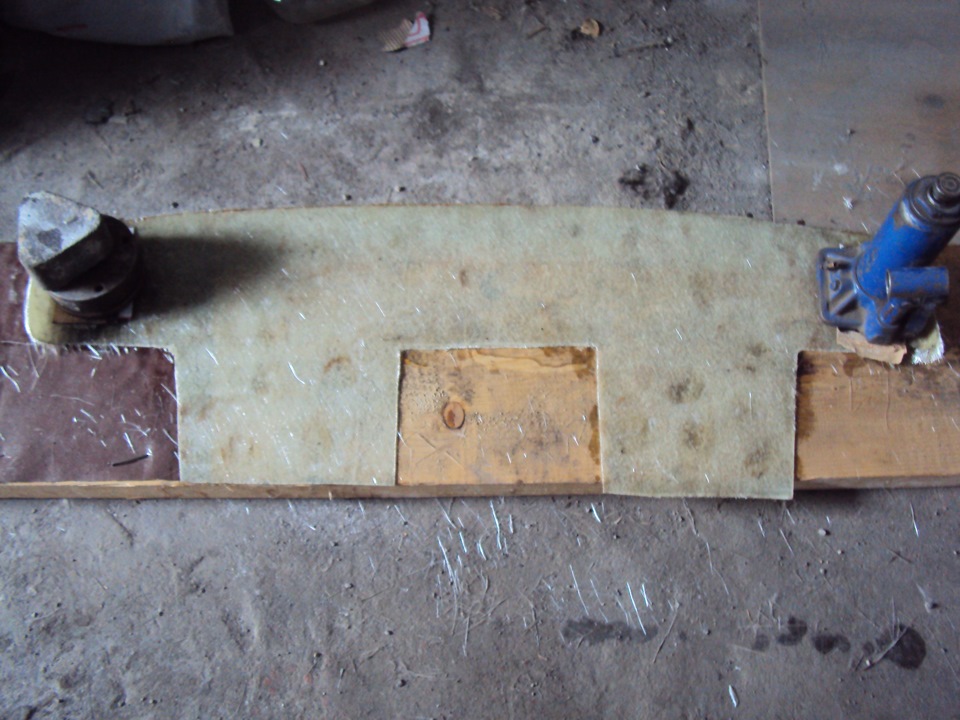

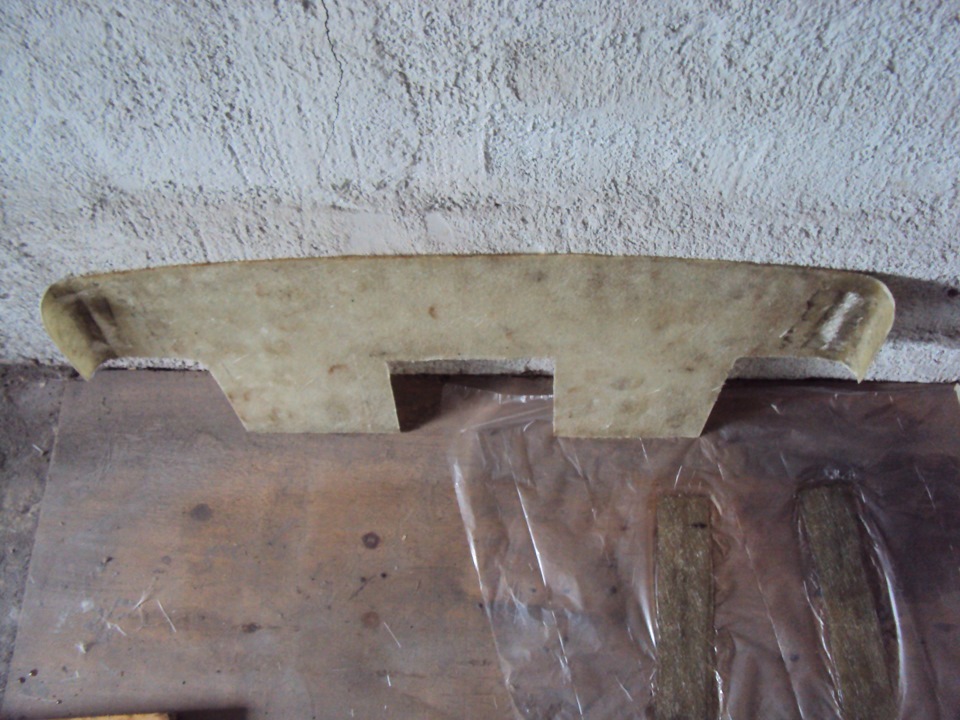

Когда все подогнал, начал склеивать все эти части (без подручных средств не обошлось)

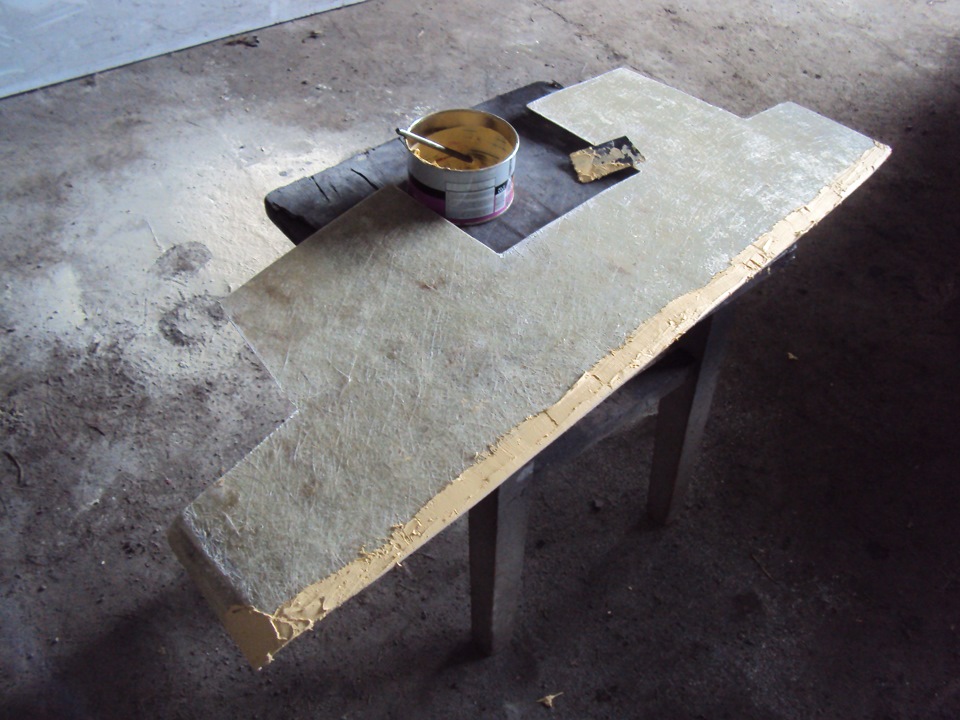

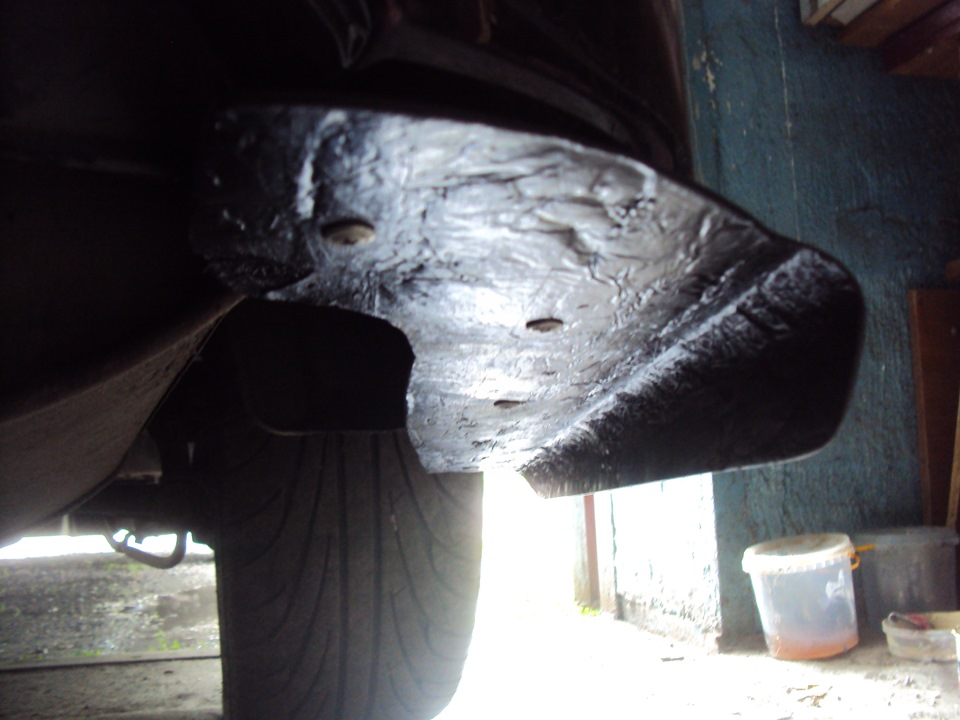

Так как основная часть сплиттера под машиной, сильно выводить что либо не имеет смысла, поэтому я взял шпатлевку и промазал ею только края которые будут видны.

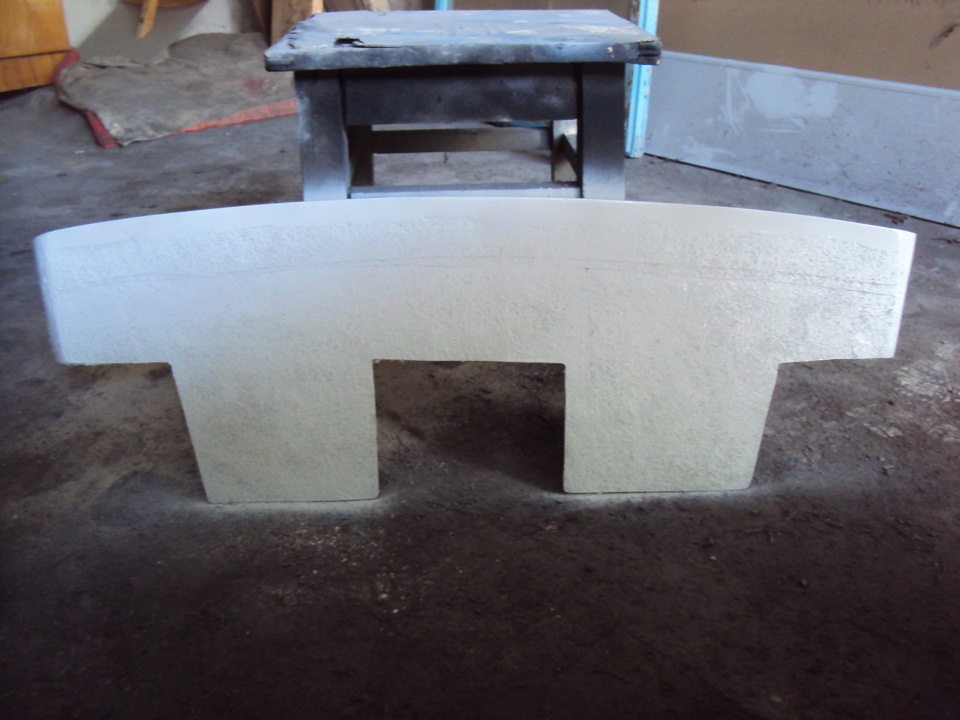

Ну и после затвердевания вся эта гадость была сошлифована до идеального состояния, после весь сплиттер покрыт несколькими хорошими слоями грунтовки.

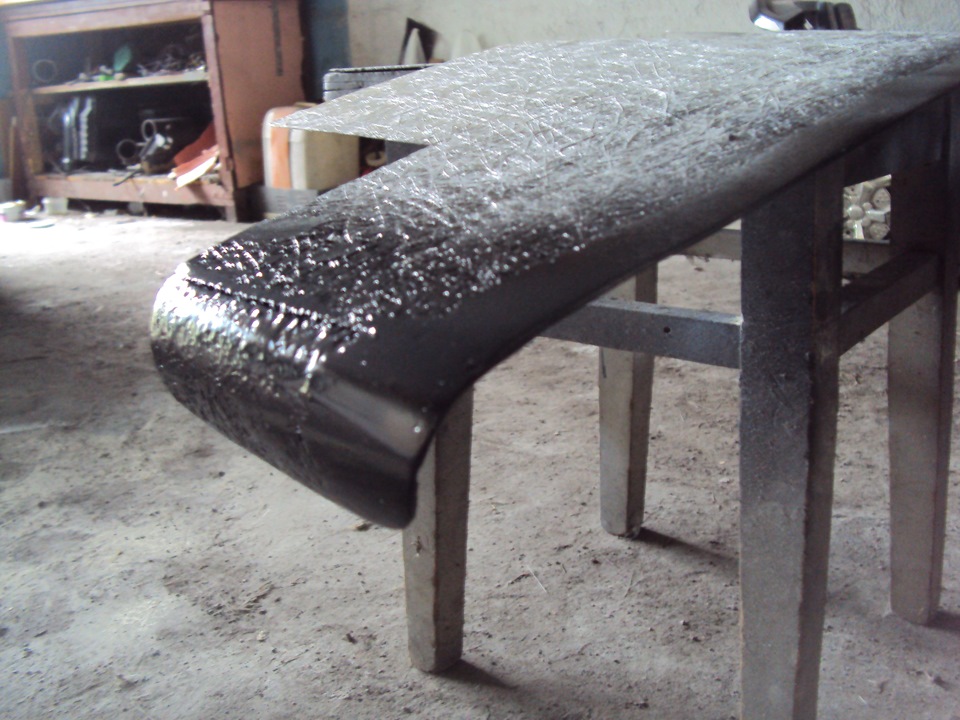

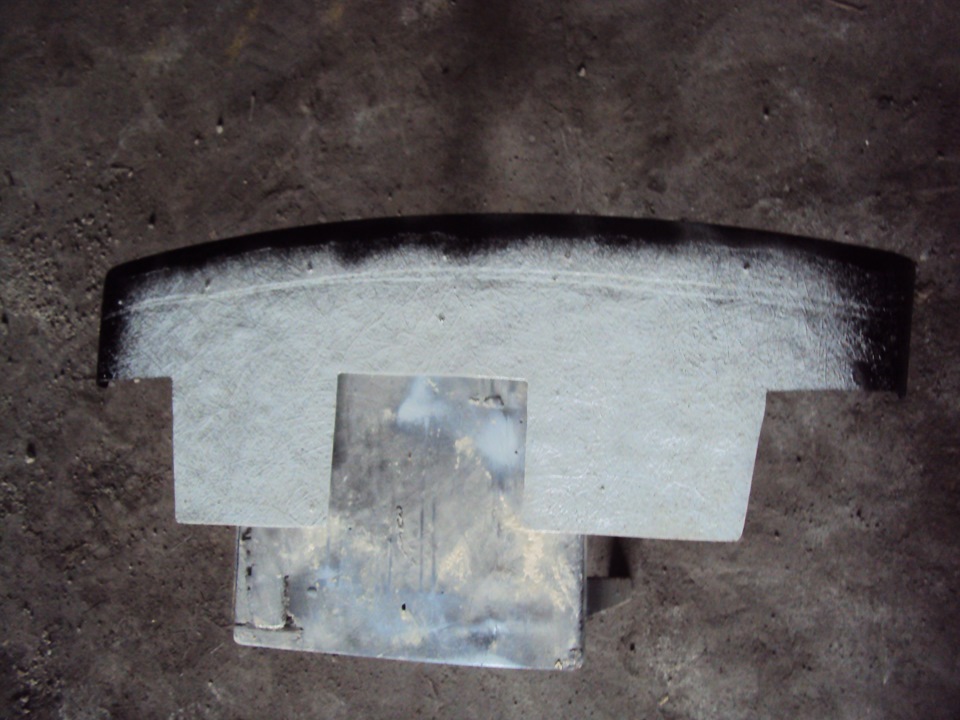

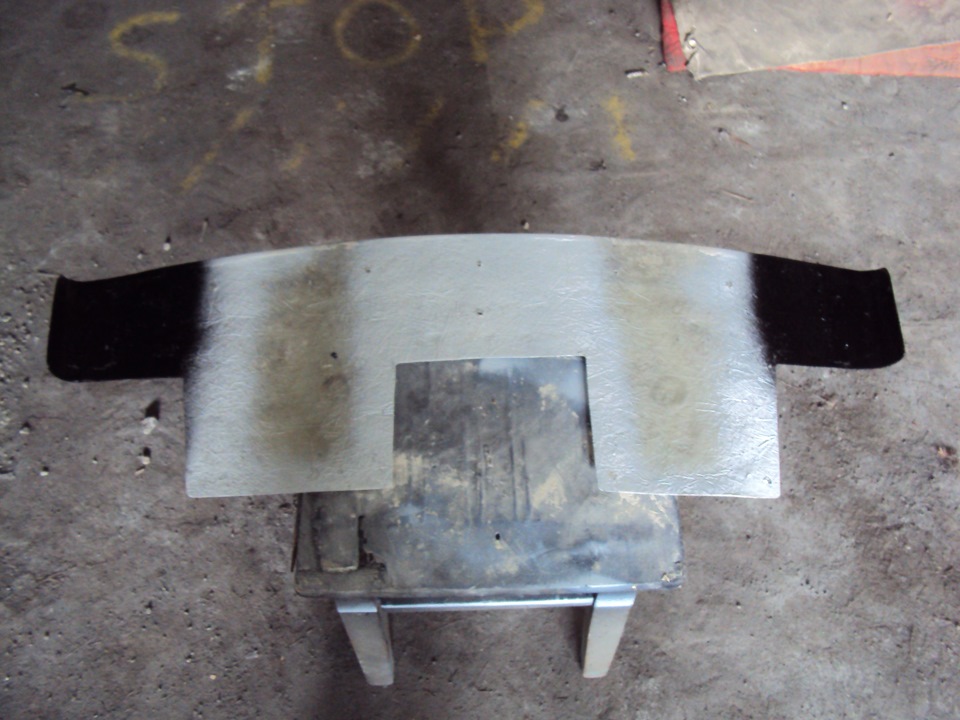

Сохло ночь, потом взял краску и принялся красить это чудо человеческой мысли, сначала прокрашивал края, которые будут видны, а потом уже и все остальное.

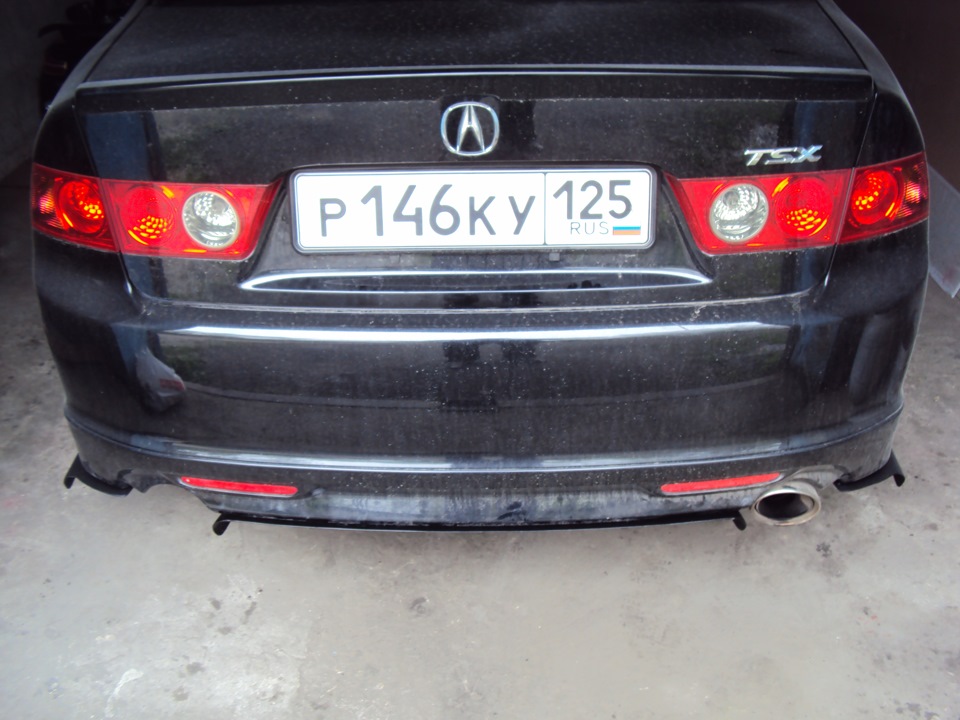

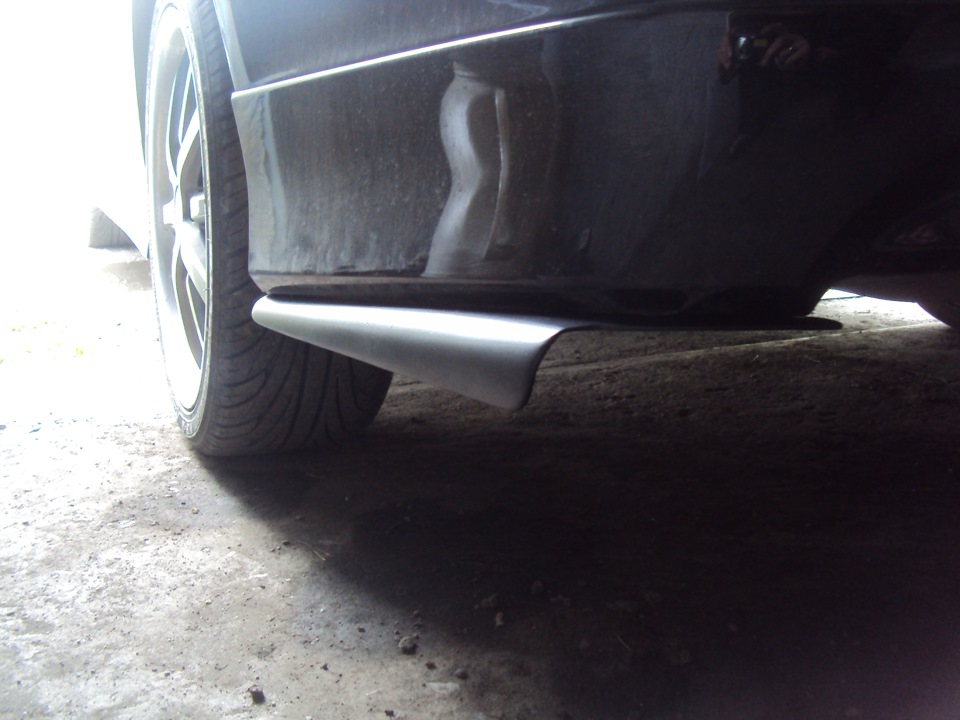

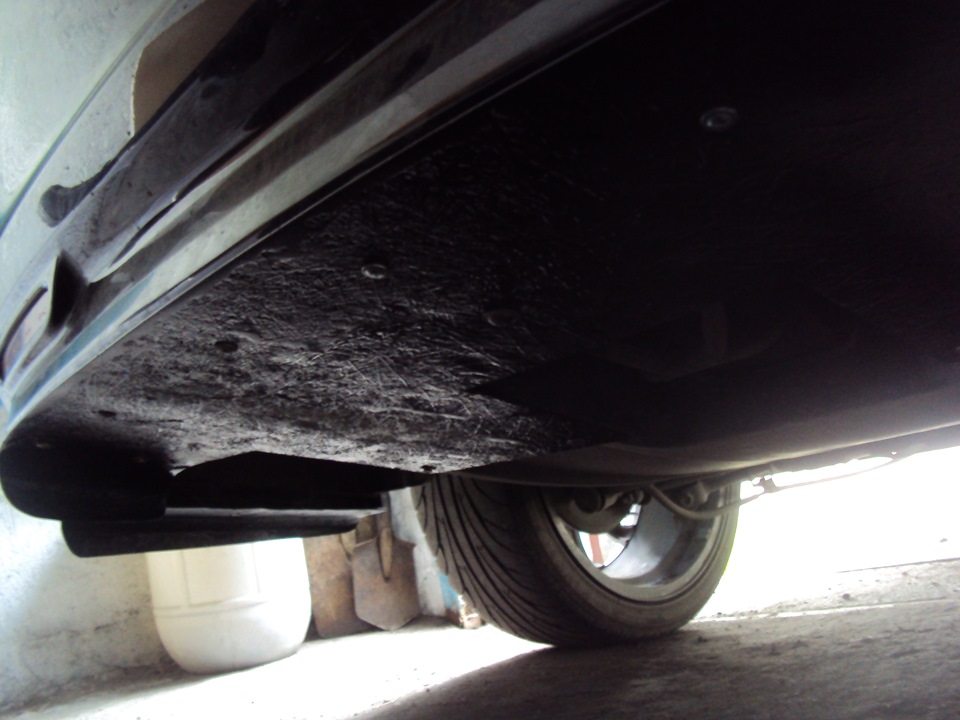

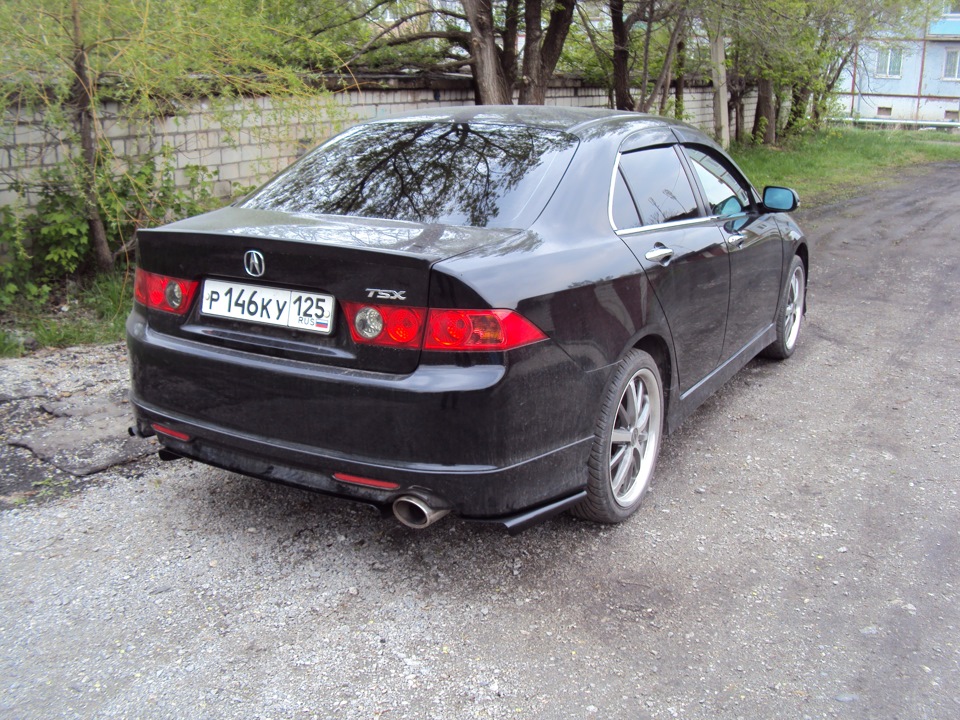

Все! ВЫСОХЛО! Теперь я упал под машину и установил сплиттер на свое законное место.

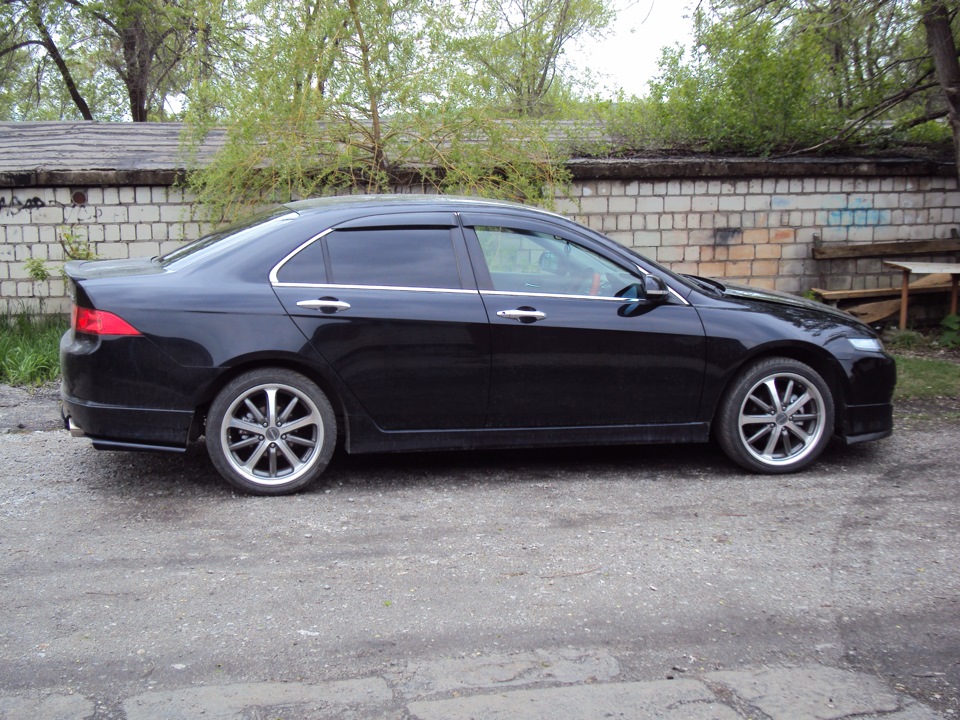

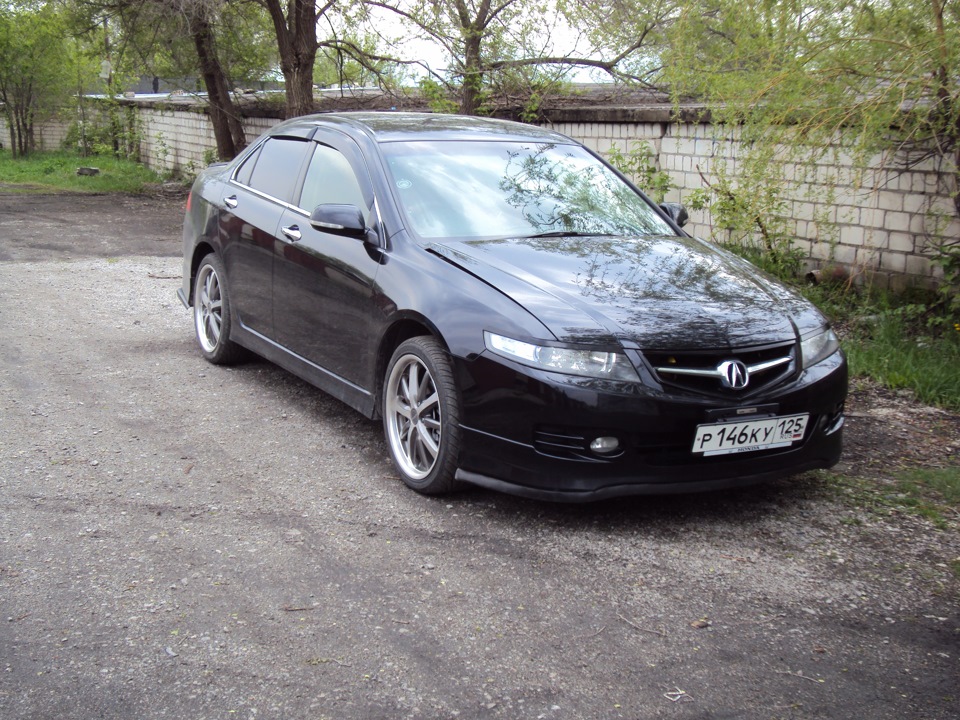

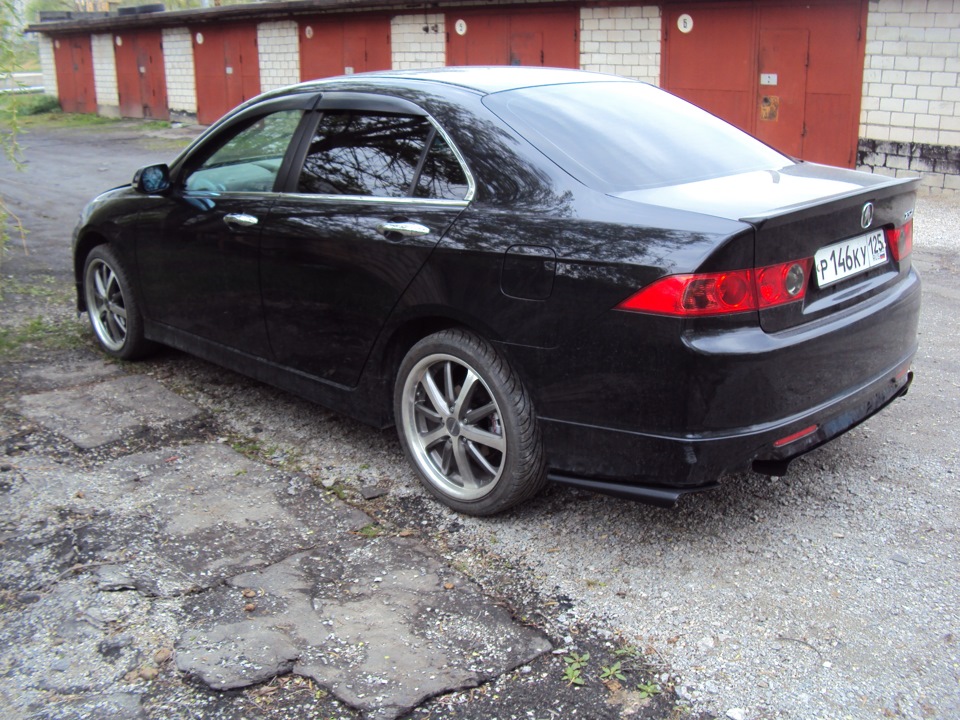

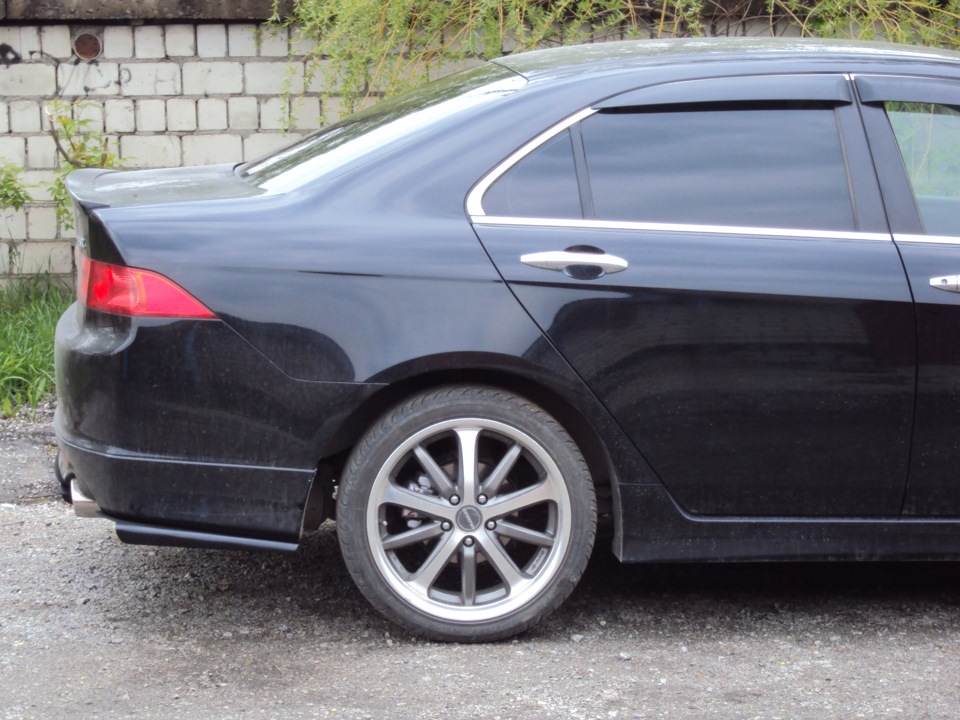

Ну и собственно и все, теперь любуемся проделанной работой, все ровненько и красиво.
Метки: сплиттер accord cl7
Комментарии 23
шикарная работка возьму на заметку
так то это диффузор
Класс, спасибо за идею!
Чётко сделал! Сидит отлично на авто! Буду пробовать тож)
сзади чуть побольше просится, а так отлично)
скорее вниз чтоб больше выступал)
сзади чуть побольше просится, а так отлично)
Ну не знаю, вроде как надо
ну это ведь дело вкуса)
Все класс! Процес нереально длинный и затратный! Не проще купить лист АБС-ПЛАСТИК который от промышленного фена нагревается и принимает любейшую форму, дешев, и практичней!Краска не слезет, обрабатывается легко и прямой!
Конечно проще, изначально так и задумывалось, НО этот пластик в нашем колхозе я НЕ НАШЕЛ, а продавцы в магизине мне только орг стекло тулили
Согласен, не везде продают, а то, что сделал в «колхозе» заслуживает +5, над порожками подумай!
сделай как у мазды обвес 14г есть вариант все в подобных сплитерах, в нете поищи-у тебя получится!
Удачи! КАК раз над этими сплитерами матрицы делаю, скоро в серию запущу.
На счет порогов посмотрю, а на счет получится или нет, конечно получится)))
А как же аэродинамика… Теперь в трубу нужно))
Какая труба, этож красота.
Красиво сделано! За проделанную работу 5+. Но, может быть я не правильно понял, или не внимательно рассмотрел фото, но твоя самоделка вплотную прилегает к бамперу и тем самым создает карман для встречного воздуха? если так, то попадание в лужу на скорости может привести к отрыву бампера! или ты уверен в саморезах?
