Работа с операциями «Срез»
Настройка компонентов и эскизов для поддержки видов среза.
Можно отобразить части вида чертежа как срез или сечение нулевой глубины. Например, на чертеже может потребоваться показать срез продукта клиента, или наоборот. Профиль разреза, или геометрия линии среза, состоит из связанной геометрии эскиза на выбранном исходном виде. Операция среза выполняется в выбранном конечном виде.
Настройка компонентов для участия в операции среза (недоступно в Inventor LT)
Для команды «Срез» можно также задать параметр для переопределения настройки атрибута каждого компонента в конечном виде и выполнения операции среза для всех компонентов.
Требования для эскиза, определяющего операцию «Срез»
Включение компонентов для участия в операции среза (недоступно в Inventor LT)
Используйте всплывающее меню «Наличие в сечении» в контекстном меню компонента в обозревателе, чтобы разрешить участие деталей или сборок в операции «Срез».
Сборка и разнесенные виды поддерживают функцию «Наличие в сечении». Виды деталей можно автоматически рассечь или срезать, и для них этот параметр не требуется.
Параметры процесса моделирования для каждой детали определяют настройки по умолчанию для всплывающего меню «Наличие в сечении». Наличие детали в сечениях определяется флажком «Наличие в сборке и сечениях» на вкладке «Моделирование» диалогового окна «Параметры процесса моделирования». Для участия в срезе настройка по умолчанию отсутствует.
Операция создания среза с помощью определения геометрии эскиза
Управление наследованием вырезанного вида для дочерних видов
Параметр «Срез» в разделе «Наследование вырезанного вида» диалогового окна «Вид чертежа» вкладки «Параметры отображения» указывает на то, что дочерние виды наследуют срез.
Inventor
Не удалось извлечь оглавление
Создание сечений
На следующем рисунке сечение использовалось с целью открыть компоненты для нанесения подсказок с фигурными рамками.
Линию сечения, определяющую положение секущей плоскости, можно провести в процессе построения разреза или использовать эскизные построения.
Для изменения глубины разреза щелкните правой кнопкой мыши разрез или линию разреза, в контекстном меню выберите «Редактировать свойства сечения», а затем измените значение в диалоговом окне.
При создании сечений схем с линиями сборки линия сборки отображается на виде чертежа. При необходимости щелкните правой кнопкой мыши вид или одну направляющую и выберите в контекстном меню пункт «Показ.напр.сборки».
При создании эскиза многосегментной линии сечения или выборе эскизного вида, содержащего многосегментную линию сечения, можно указать метод сечения для вида (проекционный или с выравниванием).
Создание разреза
Демонстрационный ролик о создании сечения
Демонстрационный ролик о создании сеченияДемонстрационный ролик о переопределении выравнивания сечения по умолчанию.
Создание разреза при помощи эскизных построений
Создание видов выровненных сечений
При создании эскиза многосегментной линии сечения или выборе эскизного вида, содержащего многосегментную линию сечения, можно указать метод сечения для вида (проекционный или с выравниванием).
Если один или несколько углов сегмента не являются перпендикулярными, методом по умолчанию является «С выравниванием». Если все углы сегмента точно равны 90 градусам, методом по умолчанию является «Проекционный».
Чтобы изменить проекционный метод, выберите сечение, щелкните правой кнопкой мыши и выберите
Inventor LT
Не удалось извлечь оглавление
Создание и редактирование сечения
Линию сечения, определяющую положение секущей плоскости, можно провести в процессе построения разреза или использовать эскизные построения. Можно изменить глубину существующего сечения, а также использовать или не использовать операцию «Срез» в виде.
При создании сечений схем с линиями сборки линия сборки отображается на виде чертежа. При необходимости щелкните правой кнопкой мыши вид или одну направляющую и выберите в контекстном меню пункт «Показ.напр.сборки».
Видеоролики по созданию сечения
Видеоролики по созданию сеченияВидеоролики по переопределению выравнивания сечения по умолчанию.
Создание сечения, определенного геометрией эскиза или выровненным видом
Для сечения с выравниванием при создании эскиза многосегментной линии сечения или при выборе содержащего ее эскизного вида можно указать метод создания сечения (с проекцией или параллельный). Если один или несколько углов сегмента не являются перпендикулярными, методом по умолчанию является «С выравниванием». Если все углы сегмента точно равны 90 градусам, методом по умолчанию является «Проекционный».
В качестве секущей линии можно использовать неиспользованный эскиз модели.
Создание операции среза с помощью сечения
Редактирование определения или типа сечения
Изменение глубины сечения
Использование или отмена операции среза в существующем сечении
Параметр «Со срезом» позволяет создать сечение, на котором некоторые компоненты срезаны, а некоторые — рассечены, в зависимости настроек атрибутов в обозревателе. При использовании Inventor дополнительный параметр «Разрез на всех деталях» позволяет переопределить настройки компонентов обозревателя и разрезать все детали вида в соответствии с геометрией линии сечения. Компоненты, которые не пересекаются секущей линией, не участвуют в операции разреза. Поскольку этот вид обладает нулевой глубиной, то при выборе этого параметра поля «Глубина сечения» выделяются серым цветом.
Inventor
Не удалось извлечь оглавление
Сечения
При создании сечения необходимо провести линию, определяющую место выреза сечения. Разрез также может быть выполнен по линии, проведенной на эскизе.
На следующем рисунке сечение использовалось с целью открыть компоненты для нанесения подсказок с фигурными рамками.
Линия разреза вида определяет типы видов, проецируемые на ее основе. В зависимости от того, как проведена линия сечения, задается тип разреза либо область местного вида.
Длина линии разреза задает протяженность сечения. Линия сечения, проходящая через вид модели лишь частично, создает местный разрез.
Если линия сечения проведена за пределами базового вида, она задает плоскость для построения дополнительного вида.
Линия сечения
При построении линии сечения на нее накладываются зависимости относительно конструктивных элементов и граней. Если в момент указания точки на рисунке отображается линия зависимости, происходит автоматическое наложение зависимости.
После проведения линии сечения в графическом окне отображается предварительный просмотр видов. Их варианты изменяются при перемещении курсора. После того как вид установлен, его можно переместить только в пределах, заданных проекционной линией.
Указание линий на эскизе чертежа для линий сечения
Секущую плоскость можно провести через любую линию эскиза чертежа, лежащего в основе вида.
Выравнивание сечения
Вид, определяемый линией сечения вида, обычно выравнивается с родительским видом. Перемещение вида возможно в определенных пределах. При удалении связи с главным видом разрез можно свободно перемещать в любую позицию чертежа. Линия сечения со стрелками и обозначением разреза отображаются на базовом виде.
Штриховка сечений
Образцы штриховки автоматически применяются к сечениям при их создании. Активный стиль штриховки определяет образец, масштаб, сдвиг и другие атрибуты штриховки.

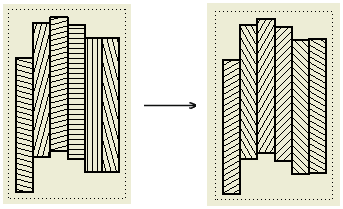

Если в сечении вырезается несколько деталей, то определенный угол штриховки применяется ко всей штриховке сечения. Углы штриховки сечения, заданные по умолчанию, указываются как стандартные значения на вкладке «Общие» панели стандартного стиля. Окончательный угол поворота выбранной штриховки для видов с разрезом также учитывает угол поворота, заданный в стиле штриховки. При необходимости используйте «Редактор стилей и стандартов», чтобы изменить заданные по умолчанию значения угла штриховки.
Для изменения значений штриховки, заданных по умолчанию, на видах с разрезом:
Для изменения свойств штриховки на виде с разрезом щелкните правой кнопкой мыши штриховку и выберите команду «Редактировать». Затем измените атрибуты штриховки в диалоговом окне «Редактирование образца штриховки». Все изменения сохраняются как переопределения свойств.
Чтобы изменить стиль штриховки сечения, выберите другой стиль из списка стилей на вкладке «Пояснение». Выбранный стиль штриховки применяется к объекту штриховки, а все переопределения удаляются.
Образец штриховки «По материалу»
Можно установить соответствие между материалами и образцами штриховки. Откройте «Редактор стилей и стандартов», выберите стиль текущего стандарта и откройте вкладку «Стандартные образцы штриховки». Затем выполните импорт материалов или создайте список материалов вручную и установите сопоставление между материалами и образцами штриховки.
Если материал компонента определен в сопоставлении образцов штриховки, то в месте выреза всегда используется образец штриховки «По материалу». Для данного компонента параметр «По материалу» включен. В противном случае используется образец штриховки из стиля типовых характеристик, назначаемого объекту штриховки сечения по умолчанию. Для данного компонента параметр «По материалу» отключен.
Подрезка перекрестной штриховки
Выберите параметр «Подрезка перекрестной штриховки» на вкладке «Чертеж» в диалоговом окне «Параметры процесса моделирования», чтобы обрезать штриховку вокруг аннотаций к чертежу на видах с разрезом.
Стили для аннотаций к сечению
Представление по умолчанию для секущей линии, стрелок и стиля текста метки задается в стиле аннотаций вида. Для того чтобы изменить настройки по умолчанию, щелкните вкладку «Управление»
панель «Стили и стандарты» «Редактор стилей» и отредактируйте существующий или создайте новый стиль аннотаций вида.
Редактирование сечений
После размещения вида разреза можно изменить его представление и даже тип вида путем перетаскивания элементов линий сечения в графическом окне.
После внесения изменений в конфигурацию линии сечения изображение разреза обновляется.
Наследование сечения и местного вырыва
Создаваемые для сечений изометрические проекционные виды по умолчанию наследуют вырез сечения. Для ортогонального проекционного и дополнительного видов поддерживается наследование сечения, но оно по умолчанию отключено.
Изометрические проекционные виды, созданные для видов с местным вырывом, по умолчанию наследуют вырыв. Для ортогонального проекционного и дополнительного вида не поддерживается операция наследования вырыва.
Срезы в сечениях
Можно также переопределить настройки компонентов в обозревателе и срезать все детали на виде в соответствии с геометрией секущей линии. Компоненты, которые не пересекаются секущей линией, не будут участвовать в операции среза.
Inventor
Не удалось извлечь оглавление
Создание и использование инструментов высечки для листового металла
Кроме геометрии параметрический элемент высечки в листовом металле может включать следующие элементы:
Создание параметрического элемента высечки для листового металла
Переименование параметрического элемента высечки в листовом металле
В дереве Выбранные элементы диалогового окна Извлечь параметрический элемент перечислены геометрические объекты, входящие в параметрический элемент.
После вставки параметрического элемента высечки в листовом металле он отображается под новым именем в браузере, но имя файла не изменяется. Для большего удобства файлу IDE параметрического элемента и самому параметрическому элементу рекомендуется назначать одинаковые имена.
Добавление или удаление параметров в параметрическом элементе высечки в листовом металле
Текущие параметры выводятся в дереве «Выбранные элементы» и в списке «Параметры, определяющие размеры» диалогового окна «Извлечение параметрического элемента».
Обязательно следует включить в список размерных параметров те параметры, значения которых могут изменяться. После вставки параметрического элемента значения всех параметров, не входящих в этот список, фиксируются.
Изменение значений в списке параметров, определяющих размеры
Значения в списке параметров, определяющих размеры, влияют только на вставленный параметрический элемент, никак не затрагивая исходный элемент.
Добавление, удаление или переименование объектов для размещения
В списке «Объекты для позиционирования» перечисляются объекты, которые можно использовать для определения положения параметрического элемента при вставке. Как правило, сюда входит плоскость построений, однако имеется возможность добавления и другой геометрии. Геометрическим элементам рекомендуется присваивать описательные имена, позволяющие облегчить понимание процесса вставки параметрического элемента.
Добавьте или удалите геометрические объекты в списке «Объекты для позиционирования».
Чтобы переименовать объекты для размещения, выполните следующие действия.
Определение упрощенного представления развертки
В развертках деталей из листового металла элементы сложной высечки могут отображаться с помощью упрощенного эскиза. Таким эскизом может быть эскиз, используемый для создания элемента, или это может быть другой неиспользованный эскиз, созданный в целях упрощения.
Определив параметры размера и местоположение для параметрического элемента высечки в листовом металле, как было описано выше, выберите команду «Выбрать эскиз» в области «Изготовление» диалогового окна «Извлечение параметрического элемента».
Определение дополнительного параметра глубины
Инструменты высечки часто используются для выполнения различных деформаций материала в зависимости от степени заглубления. Этот параметр глубины уникален для параметрического элемента высечки в листовом металле и в последствии может использоваться в аннотациях и таблицах высечки на чертежах.
Создание табличных параметрических элементов высечки в листовом металле
Сначала следует создать и сохранить параметрический элемент высечки, как описано выше.
Команда «Табличный ряд параметрических элементов» преобразует параметрический элемент в табличный. Параметры и свойства исходного элемента становятся заголовками столбцов внедренной таблицы. Строки этой таблицы соответствуют возможным вариантам экземпляра параметрического элемента.
Создайте и сохраните параметрический элемент высечки в листовом металле, который содержит все параметры, необходимые для табличного элемента, затем выполните следующие действия.
На вкладках «Параметры» и «Геометрия» перечислены переменные параметрического элемента высечки в листовом металле, но их нельзя здесь ни добавить, ни удалить.
Если в модели используется табличный параметрический элемент высечки в листовом металле, в диалоговом окне «Вставка параметрического элемента» выберите соответствующую версию.
