Интерактивный прототип в Axure за 20 минут

Пока я писал о проектировщиках и прототипах, внезапно выяснилось, что многие читатели не представляют, о чём идёт речь. Поэтому сегодня я решил рассказать о том, что такое интерактивный прототип, сделанный в Axure (произносится как «Экшер», а я привык говорить «Акшура»). И не только рассказать, но и показать.

Если совсем грубо, то интерактивный прототип — это набор связанных друг с другом html-макетов. Только работали над этими макетами не дизайнер с верстальщиком, а проектировщик в специализированной программе, позволяющей сделать эту работу в разы быстрее. В чём будет различие в результате? Прототип, подготовленный проектировщиком, в отличие от макетов, подготовленных верстальщиком, не предназначен для разработки. Он призван очень быстро и наглядно продемонстрировать то, что исполнитель будет воплощать в жизнь на следующих этапах. Это всё равно, что трёхмерная модель готовящегося к строительству здания. На её создание уйдёт гораздо меньше времени, чем на постройку, и она позволит виртуально побродить по будущему проекту.

Выгоды от прототипов сложно переоценить.

Специально для Хабра я записал процесс создания простого типового прототипа. Я его взял из головы, целью было продемонстрировать, с какой скоростью проделывается подобная работа. Из видео можно понять, что за 20 минут опытный проектировщик может сделать уже что-то, что можно обсудить и дать обратную связь. Плюс видно, что все сквозные и списковые элементы сделаны с помощью мастеров, что позволит, редактируя один мастер, вносить изменения в весь прототип. Не нравится название пункта меню в шапке? Исправляем одно слово, и это исправление применяется ко всем страницам. Хочется изменить внешний вид отдельной работы в списке портфолио — то же самое. Редактируем отдельный мастер, а затем выравниваем результат на странице со списком работ.

Вы также заметите, что в ролике я пользуюсь вторым прототипом, в котором собраны основные типовые элементы интерфейса. Об этом я постоянно твержу участникам своей группы по Axure — заводите себе подобные «мега-прототипы» и сохраняйте в них все те вещи, которые явно повторяются от прототипа к прототипу. Это увеличит вашу скорость работы. И это удобнее, чем открывать разные свои старые прототипы в поисках нужного куска интерфейса.

Как я уже говорил, сгенерированный прототип представляет собой набор html-файлов, которые можно выложить либо на специальном сервисе, предоставляемом самой Axure, либо на любом своём хостинге. Клиенту лишь нужно будет дать ссылку. Вот ссылка на прототип, который я сделал в ролике:

Не знаю, готов ли тот хостинг к Хабраэффекту, но готов рискнуть.

Попробую предвосхитить некоторые ваши вопросы.

Ну вот и видео. Использовалась бета-версия Axure RP Pro 7. Музычка ещё обрабатывается, скоро заработает.

Источник

Интерактив в Axure — самые востребованные приемы. Часть III

В этой части руководства вы научитесь создавать два интерактивных элемента: кнопку «Наверх» и раскрывающийся блок вопросов и ответов (FAQ).

Также читайте:

Кнопка «Наверх»

Крайне полезный интерактивный элемент. Порой его так не хватает на многих сайтах с бесконечной прокруткой. В этом мини-уроке мы разберем, как сделать этот элемент в Axure.

Кнопку «Наверх» можно реализовать с помощью anchor link (якорная ссылка). Для этого откройте файл, в котором вы делали фиксированное меню. Нарисуйте подвал, добавьте иконку стрелки вверх, конвертируйте подвал в master (правой кнопкой мыши Convert to Master). Вот что получилось у меня:

Как сделать ссылку в акшуре

Перейдите в master (двойной клик). Добавьте любой элемент в левый верхний угол, что это будет за элемент — не важно ( text, box и так далее). Он и будет якорной ссылкой. Задайте название, я назвал anchor. Скройте якорную ссылку с помощью
чек-бокса Hidden.

Как сделать ссылку в акшуре

На стрелку вверх добавьте событие OnClick. Для этого перейдите на вкладку Properties, нажмите OnClick, в открывшемся окне выберите слева Scroll to, а справа якорную ссылку anchor.

Как сделать ссылку в акшуре

Находясь в master footer, снимите выделение со всех элементов, кликнув в пустой области. Перейдите на вкладку Properties, нажмите OnPageLoad. В открывшемся окне выберите слева Move, а справа — нашу якорную ссылку anchor, ниже выберите из выпадающего списка to и выставьте координаты X Y0 0. Это необходимо для того, чтобы при загрузке мастера на странице якорная ссылка переместилась в координаты 0 0.

Как сделать ссылку в акшуре

Как сделать ссылку в акшуре

Мы рассмотрели один из вариантов создания кнопки «Наверх». Комбинируя полученные знания из руководства (этот урок и урок создания всплывающего окна), можно сделать решение, как у Habr или « Вконтакте» (кнопка появляется при скроллинге вниз на определенное расстояние, по клику на нее возвращает в начало страницы и исчезает).

Раскрывающийся блок FAQ

Популярная механика работы блока FAQ — контейнер с ответом разворачивается по клику на соответствующий вопрос. Вы наверняка такое не раз видели.

Как сделать ссылку в акшуре

Для начала создайте две динамические панели: первая — это вопрос, вторая — блок ответа. Скройте блок ответа чек-боксом Hidden. У меня получилось так:

Как сделать ссылку в акшуре

Выделите динамическую панель вопроса (у меня она называется questions) и дважды кликните на ней левой кнопкой мыши, чтобы открылось окно менеджера динамических панелей.

Нажмите на строке State 1, чтобы вызвать вкладку динамической панели и отредактировать содержимое.

Как сделать ссылку в акшуре

Как сделать ссылку в акшуре

Следующая задача: сделать так, чтобы по нажатию на вопрос раскрывался и показывался блок ответа. Для этого выделите вопрос в открытой вкладке динамической панели, перейдите во вкладку Properties, выберите событие OnClick и в открывшемся окне выберите в колонке слева Toggle Visibility, а в правой колонке — блок ответа. У меня он называется Answer.

Как сделать ссылку в акшуре

Выставьте настройки, как на скриншоте. Обязательно поставьте чек-бокс Pull/Push Widgets — это необходимо для того, чтобы открывающийся блок вопроса не наезжал на следующий за ним вопрос, а сдвигал его вниз.

Как сделать ссылку в акшуре

Проверяем, что получилось в итоге.

Как сделать ссылку в акшуре

Как видим, при появлении блока ответа следующий за ним вопрос сдвигается ниже.

С задачей справились.

P. S. Хочу показать, как я сделал замену «+» на «—» при открытии и закрытии блока.

Зайдите в динамическую панель вопроса. Продублируйте эту панель, как показано на скриншоте.

Как сделать ссылку в акшуре

Правой кнопкой мыши нажмите на State 1, Dublicate State, таким образом вы сформируете панель State 2. Теперь вы можете переходить между этими панелями. Вернитесь к панели State 1 и добавьте «+». Перейдите в панель State 2 и добавьте «—».

Перейдите в режим просмотра.

Как сделать ссылку в акшуре

Вернитесь к вашему прототипу и отредактируйте состояние динамической панели, как показано в ролике.

Как сделать ссылку в акшуре

Еще раз посмотрим, что получилось.

Как сделать ссылку в акшуре

Блок ответа появляется, плюс меняется на минус и наоборот. Все отлично.

Вы давно и хорошо проектируете интерфейсы, но хотите углубить свои знания и начать делать прототипы на качественно новом уровне? Обратите внимание на курс «UX-дизайн 2.0» от Skillbox. Из этого курса вы узнаете, как проводить исследования аудитории, воркшопы для клиента, а также научитесь составлять Customer Journey Maps и многое другое.

Источник

Как сделать прототип сайта в Axure: пошаговая инструкция

Axure RP — инструмент для создания интерактивных прототипов сайтов. Рассказываем на примерах, как работать с этой программой.

Чтобы создать прототип простого сайта, открыть его в браузере и обсудить с заказчиком, достаточно изучить интерфейс программы и её базовые возможности. И, конечно же, владеть знаниями о прототипах и UX-дизайне.

Для этого Skillbox проводит курс «UX-дизайн», который даёт не только теоретическую базу, но и предоставляет стажировку в компаниях-партнёрах. А сейчас поговорим об азах.

Как сделать ссылку в акшуре

Пишет про дизайн в Skillbox. Рисует макеты и верстает страницы для клиентов.

Что такое прототип сайта

Прототип — это детальная схема сайта. С его помощью легко продумать структуру страниц и разделов, расположение информационных блоков на каждой странице, а также согласовать всё это с заказчиком.

Обычно прототип создают чёрно-белым, чтобы сфокусироваться на структуре и расположении контента, а не на красивой обложке.

На встрече с заказчиком делают примерный план сайта на бумаге. После этого — конструируют интерактивный прототип и обсуждают возникшие вопросы, исправляют ошибки и неточности. Такой подход позволяет сэкономить время и ресурсы.

Как сделать прототип сайта

В статье «Скетчинг: как нарисовать сайт на бумаге» мы придумали структуру страницы для компании, которая продаёт строительные блоки.

Скетч — это план организации информации на странице. На его основе создают уже кликабельный прототип. Прототип удобно делать в программе Axure RP. Это полноценный инструмент для сложных макетов сайтов и приложений.

Как сделать ссылку в акшуре

Ответом на вопрос, как сделать прототип сайта самому, будет простой совет: освоить Axure, разобраться в интерфейсе и его базовых функциях.

Создаём новый проект в Axure RP

Рассмотрим создание прототипа на примере сайта для компании с блогом. Необходимые страницы для такого сайта — главная, блог и запись в блоге.

Создаём новый проект: File → New. По умолчанию Axure откроет новый проект с тремя пустыми страницами. Переименуем их под структуру будущего сайта.

Как сделать ссылку в акшуре

Чтобы поменять имя страницы, достаточно кликнуть правой кнопкой мыши на название страницы в окне Pages и выбрать пункт Rename.

Сетка и ширина экрана

Современные сайты проектируют для разных устройств: смартфонов, планшетов, компьютеров и ноутбуков. У каждого из устройств разное разрешение экрана, поэтому дизайнер обычно рисует несколько макетов одного и того же сайта в разных размерах.

Для простоты мы создадим прототип для экрана шириной 1 140 пикселей и больше. Чтобы все элементы будущего сайта выглядели лаконично и ровно, при проектировании мы используем сетку из CSS-фреймворка Bootstrap 4.

Как сделать ссылку в акшуре

Зададим вручную нужную ширину экрана с помощью направляющей: её можно вытащить из линейки справа от рабочей области. Работает это так же, как и в Photoshop.

Как сделать ссылку в акшуре

Чтобы сэкономить время и не задавать вручную все направляющие для макета, создадим их автоматически: выбираем пункт меню Arrange → Grid and Guides → Create Guides. В появившемся окне задаём размеры.

Как сделать ссылку в акшуре

В результате получаем сетку для нужной ширины экрана, по которой удобно выравнивать контент.

Как сделать ссылку в акшуре

Основные элементы для прототипа

После того как мы задали сетку, переходим к созданию прототипа. Для этого используют элементы из библиотеки (окно Libraries).

Как сделать ссылку в акшуре

Как использовать элементы

ЭЛЕМЕНТНАЗНАЧЕНИЕ
BoxДля структурных блоков сайта
EllipseИконки, изображения
Image и PlaceholderИзображения
ButtonКнопки
Heading, Label и ParagraphЗаголовки, основной текст, надписи
Horizontal и Vertical LineЛинии, стрелки, указатели и другие элементы
FormsСоздание форм

Чтобы использовать элемент, перетащите его из окна библиотек на рабочую область.

Создание шапки сайта

Шапка — это самый верхний блок сайта, где обычно размещают логотип компании, телефоны и меню сайта. В списке элементов выбираем Box 1, перетягиваем его на рабочую область и задаём нужный размер.

Как сделать ссылку в акшуре

Мы задали размеры шапки, теперь разместим логотип, телефонный номер и меню. Логотип условно обозначим более тёмным прямоугольником Box 2.

Как сделать ссылку в акшуре

Телефон компании пишем, используя элемент Header 3, а кнопку с вызовом формы обратной связи указываем с помощью уже готового Button.

Как сделать ссылку в акшуре

С помощью текстового элемента Paragraph создаём и заполняем область меню.

Как сделать ссылку в акшуре

В прототипах с большим количеством страниц пользоваться такой шапкой неудобно. Для каждой новой страницы её нужно будет или рисовать с нуля, или копировать с предыдущей. А если потребуется внести изменения, то придётся редактировать шапку на каждой странице отдельно. Чтобы избежать этого, проектировщики используют панель Masters в правом нижнем углу.

Мастер — это специальный виджет, который применяют к нескольким страницам, но содержание редактируется один раз. Подходит для создания шапки сайта, подвала, формы заказа, меню и других повторяющихся элементов. Шапку, которую мы создали, можно конвертировать в мастер. Так её легче добавлять на другие страницы и редактировать содержимое с помощью одного клика.

Как сделать ссылку в акшуре

Чтобы добавить шапку на новую страницу, перетащите на неё виджет.

Источник

Интерактив в Axure — самые востребованные приемы. Часть I

Мы подготовили руководство в трех частях, которое поможет добавить интерактива в ваш Axure-прототип.

В этой части мы рассмотрим такие скролл-эффекты, как фиксированное меню и появление всплывающего окна.

Фиксированное меню при скролле

Порой для презентации прототипа нужна эмуляция фиксированного меню, чтобы можно было в любой момент им воспользоваться. На примере я покажу, как можно реализовать фиксированное меню в Axure.

Как сделать ссылку в акшуре

Когда будет готов прототип, скопируйте блок меню из шапки.

Конвертируйте это меню в динамическую панель (правой кнопкой мыши, выбираем в самом низу Convert to Dynamic Panel) то же самое сделайте и с шапкой.

Переместите скопированное меню в самый верх страницы на законное место, где оно в итоге будет отображаться. Должно получиться так:

Как сделать ссылку в акшуре

Перейдите во вкладку Properties, нажмите на ссылку Pin to browser и в открывшемся окне отметьте чек-бокс Pin to browser window. Ниже отметьте флажки left и top соответственно (но в моем случае я выставил center top, потому что сделал выравнивание страницы по центру, по умолчанию стоит выравнивание по левому краю). Теперь ваша динамическая панель всегда будет сверху при скролле.

Как сделать ссылку в акшуре

Чтобы копия меню не мешала взаимодействию с прототипом, скройте ее (чек-бокс Hidden, который расположен рядом с блоком координат) и переместите на задний план.

Как сделать ссылку в акшуре

Снимите выделение со всех элементов, кликнув на пустом поле. Теперь создайте событие OnWindowScroll. Это необходимо для того, чтобы скрытая копия меню появлялась и выводилась на передний план при скроллинге. Перейдите на вкладку Properties, нажмите OnWindowScroll. Выберите условие, при котором будет срабатывать событие. Это условие выводит копию меню в тот момент, когда нижняя граница шапки поравняется с верхней границей экрана.

Как сделать ссылку в акшуре

Выставьте значения, как показано на скриншоте ниже.

Как сделать ссылку в акшуре

После того, как добавили условие, выберите Show в левой части, а в правой части fixed menu. Настройте, как показано на скриншоте.

Как сделать ссылку в акшуре

Отметьте чек-бокс Bring to front для того, чтобы меню переместилось поверх всех слоев.

После этого опять нажмите на OnWindowScroll, выберите Hide в левой части, а в правой выберите fixed menu для того, чтобы спрятать наше меню, когда нет необходимости его показывать.

Как сделать ссылку в акшуре

Смотрим, что получилось (чтобы воспользоваться функцией просмотра, нажмите F5).

Как сделать ссылку в акшуре

Появление блока новостной рассылки при скролле

Один из часто используемых на сайтах приемов — появление блока подписки на новостную рассылку при скроллинге. Реализуем его в Axure.

Откройте файл из предыдущего урока по созданию фиксированного меню, пересохраните с другим названием и удалите динамическую панель фиксированного меню. Затем создайте блок новостной рассылки и конвертируйте в динамическую панель. Можно отредактировать уже имеющуюся динамическую панель фиксированного меню, но для чистоты эксперимента и закрепления материала советую удалить и создать с нуля.

Как сделать ссылку в акшуре

Далее сделайте все то же самое, что и в уроке по фиксированному меню, за исключением нескольких деталей.

Во-первых, выставьте в Pin to browser следующие параметры: left, bottom, чтобы прижать блок к низу.

Как сделать ссылку в акшуре

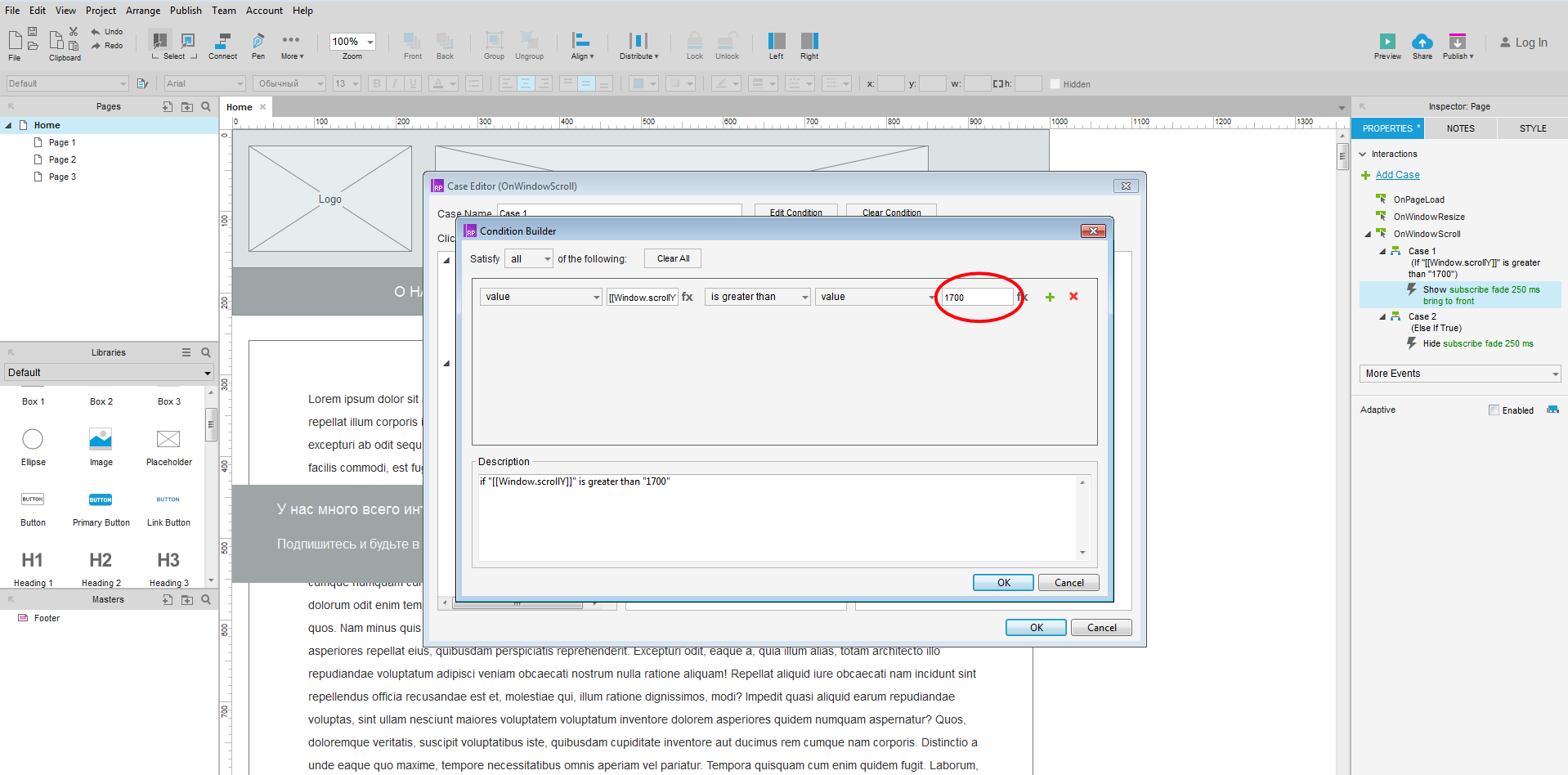

Во-вторых, когда будете задавать условие, при котором срабатывает событие OnWindowScroll, поменяйте значение170 на 1700, это будет означать, что наш блок будет появляться не через 170px, а через 1700px.

Как сделать ссылку в акшуре

Как сделать ссылку в акшуре

Читайте также:

Если вы всерьез интересуетесь проектированием интерфейсов, советуем обратить внимание на курс «UX-дизайн 2.0» от AIC. Курс позволит увидеть процесс проектирования глазами дизайнера пользовательского опыта, научиться эффективно проводить тесты и выстраивать профессиональную коммуникацию с клиентами.

Источник
