Приветствую автолюбителей – гаражных самоделкиных. Предлагаю ознакомится с моей версией изготовления токарного станка по дереву с приводом от дрели. Надеюсь, кого-то воодушевит мой проект на создание своего станка. Конструкция получилась надежной, жесткой и безопасной – работать на таком самодельном станке не страшно (по крайней мере мне, возможно самоделкины с драйва меня переубедят, но это не точно).
Для начала я смоделировал будущую поделку в 3D, и только потом приступил к изготовлению.
Сложно описать весь процесс в одной статье, потому пройдемся по основным узлам.
Основание
Основание я изготовил из листа ДСП с двумя направляющими из бруса 50х50.
Изготовлена из фанеры 10 мм, брусков 30х50 и 45х90 мм.
Конструктивно сделана аналогично передней
Подручник также сделан из фанеры толщиной 10 мм и бруска 50х50 мм с накладкой из металлического уголка (уголок даже не знаю от чего – валялись в гараже до лучших времен и их славный час, как мы видим, настал).
Закрепляются подвижные части при помощи вот таких самодельных винтов
Метки: sam_столяр, sam_инструмент, sam_кулибин, токарный станок
Комментарии 68
я такой же делаю
подскажите: задняя бабка должна вращаться вместе с заготовкой (будет же дерево гореть)? если да — то как это сделать?
Сделал чертеж — скачать PDF с размерами можно тут — mazaydiy.com/plans/lathe-plans.pdf
Конструкция задней бабки немного отличается в чертеже и видео — на чертеже как раз вращающийся центр, а на видео стационарный. Если бы я сейчас делал такой станок, то я бы сделал стационарный вообще без подшипников в задней бабки — только 2 гайки, так жестче. А капелька масла на заготовку решает все проблемы с «горящей» древесиной
спасибо!а то я уже сварил 2 гайки под болт с резьбой на 20 и теперь думаю как переделывать!
Сделал чертеж — скачать PDF с размерами можно тут — mazaydiy.com/plans/lathe-plans.pdf
Конструкция задней бабки немного отличается в чертеже и видео — на чертеже как раз вращающийся центр, а на видео стационарный. Если бы я сейчас делал такой станок, то я бы сделал стационарный вообще без подшипников в задней бабки — только 2 гайки, так жестче. А капелька масла на заготовку решает все проблемы с «горящей» древесиной
кстати, что если вместо всей передней бабки взять обычно перьевое сверло?как думаете надежно будет крутить?
Д.день) а нет возможности пересохранить модель в формате stl, либо obj, либо svg?
всем привет, никому не интересен станок деревообрабатывающий Metabo swift 260
ЧПУ нет — не кошерно)))
Красиво и правильно сделано, не хватает только защиты. Но я бы лучше купил советский станок для школьников. Цены на авито в районе 3-6 тыс. Зато из металла. Школьные СТД-120М. Новый СТД-450 стоит в районе 8 тыс.
Приветствую вас! Работа слов нет! Классная! Судя по тому что вы професионально работаете с деревом мой вопрос будет к стати, подскажите чем лучше клеить фанеру, чтобы хорошо держалось?Буду очень признателен за ответ!
Titebond — дорого-богато, но надежней непридумаешь
Если площадь большая, то ПВА тоже будет держать отлично
Я извиняюсь за назойливость но titebond видов немеренно, каким вы пользуетесь? Мне поверхности 4см в ширину и 80см в длинну в пакет собрать надо физическое воздействие на деталь по плоскости не вребро.
Я не так много клею и не считаю себя специалистом. В вашем случае я думаю вам подойдет любой столярный клей, главное место склейки прижать посильнее
Очень шумный и много лишнего. Могли бы сделать в разы проще. Такой, каким я пользуюсь уже 12 лет!
Интересная идея, проще действительно трудно придумать
Тоже делал себе токарный…ПРавда из металла и отдельным движком, реверс, все дела. И уже несколько лет стоит, пару ручек вырезал. Нафига он мне нужен? Выкинуть жалко, а место занимает. Что Вы делаете на токарном?
Прикольно. Но вряд ли дрель предназначена для длительной работы
+1, надо что-то другое бы подобрать.
Прикольно. Но вряд ли дрель предназначена для длительной работы
кнопка с фиксацией подразумевает, что палец развалится раньше, чем дрель)
Заметил Ваш сверлильный станок. Есть обзор по нему?
Есть —
Далее скамейка опять приобрела нормальный вид ))))
Как сделать деревообрабатывающий станок для дома и домашней мастерской своими руками
При наличии деревообрабатывающих станков мастер может выполнить ряд необходимых работ по обустройству дома. Однако не всегда есть возможность приобрести заводские модели. В качестве альтернативы можно рассмотреть вариант изготовления их своими руками.
Основные операции деревообработки
Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.
Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.
Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:
Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.
Для качественной обработки древесины необходимо предусмотреть наличие инструментов для покраски или покрытия лаком. Они позволят увеличить срок эксплуатация детали, сохранят ее первоначальный внешний вид.
Проектирование конструкции деревообрабатывающих станков
Самым сложным этапом является профессиональное создание чертежей для изготовления деревообрабатывающего станка своими руками. Во время выполнения этой работы необходимо учитывать будущие характеристики оборудования, а также наличие комплектующих для него.
Существуют определенные правила по разработке технической документации. Они заключаются в определении первоначальных условий, согласно которым составляется схема оборудования. Практически все деревообрабатывающие станки, которые можно сделать своими руками, состоят из следующих элементов:
В качестве дополнительных компонентов при изготовлении самодельного деревообрабатывающего оборудования своими руками зачастую используют различные типы подсветок, измерительные инструменты. Они могут быть неотъемлемой частью конструкции.
Специалисты рекомендуют использовать комплексный подход во время проектирования. Изучаются чертежи заводских и самодельных моделей, выбирается подходящий вариант для мастерской.
Выбор комплектующих для деревообрабатывающих станков
На фактические характеристики будущего оборудования влияет качество комплектующих. Одной из проблем при изготовлении деревообрабатывающего станка своими руками является выбор деталей.
Специалисты рекомендуют применять как можно больше заводских комплектующих. В первую очередь это относится к блокам обработки. Так, при изготовлении пилорамы для дома в качестве основы можно взять бензопилу. Это же относится к шлифовальному и фрезерному оборудованию. Детали для обработки изготавливается из инструментальной стали. Она характеризуется повышенной твердостью и прочностью. Поэтому сделать самостоятельно фрезу или валик с режущей кромкой будет проблематично.
Параметры выбора комплектующих:
После учета всех вышеописанных факторов можно приступать к проектированию и изготовлению деревообрабатывающего станка своими руками. Также необходимо позаботиться о мерах безопасности во время работы. В конструкции должны быть предусмотрены защитные панели, отсутствие вероятности прямого контакта с движущимися частями.
Инструменты и приспособления для домашней мастерской.
Отрезной станок из болгарки
Самодельные станки для мастерской всегда востребованы, но УШМ (угловая шлифовальная машина), в народе «болгарка», один из фаворитов в арсенале любого домашнего мастера. Но инструмент требует очень внимательного к себе отношения, т.к. любое пренебрежение правилами техники безопасности при работе с УШМ может привести к серьёзным травмам. Поэтому при больших объемах распиловки металла (при изготовлении забора или резке арматуры) многие предпочитают работать с отрезным станком по металлу.
Можно купить по интернету станину для УШМ, но, чтобы сэкономить средства, отрезной станок можно сделать самостоятельно, из «ненужной» или «лишней» в хозяйстве «болгарки», какую имеет практически каждый хозяин загородного дома. Как мы увидим, она годится не только для заточки садового оборудования!
У меня есть УШМ, весом в 5.5 кг. Как-то раз я задумался, как упростить её использование. Ведь работать с ней, всё время передвигаясь, неудобно – быстро устают руки. Решил сделать удобный отрезной станок из того, что есть.
Забегая вперёд, скажем, что станок (точнее, его вторая модификация) удался: пилит ровно и без перекосов.

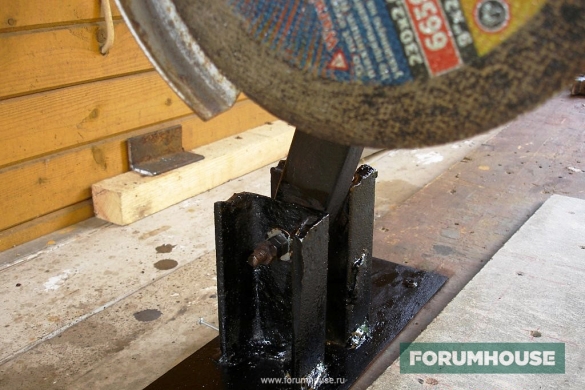

Ivici сделал его так — взял кусок швеллера № 6.5 (шириной 65 мм и высотой 36 мм). Это — основа станка.
Ещё потребовалась стальная полоса 50х5 мм. С помощью неё закрепляется болгарка. Также потребовался профиль 4х2 см и трёхмиллиметровый кусок стали. В качестве поворотной оси служит болт «восьмёрка».
По словам пользователя, самым сложным оказалось точно разметить и просверлить три отверстия диаметром 14 мм, для крепления болтами УШМ за резьбовые отверстия, предназначенные для установки боковой ручки.
Также пришлось поработать и круглым напильником. Небольшая расточка отверстий, за счёт люфта, позволяет немного двигать болгарку в процессе сборки и точно её установить. После того как все детали готовы, пользователь прихватил сваркой «железяку», крепящую болгарку, собрал начерно всю конструкцию, выверил все углы и, убедившись, что всё смонтировано, как надо, окончательно обварил всю конструкцию.
Станок крепится к опорному столу (куску шифера толщиной в 1 см) шестью саморезами. От возвратной пружины можно отказаться, просто затянуть болт-ось потуже. При распиле заготовки нет никаких люфтов, перекосов. Пилить можно и под углом в 45 градусов.
Ещё один самодельный станок из УШМ предложил пользователь портала с ником Бисток.
Как обычно, сначала мы затеваем небольшую стройку или переделку, потом понимаем, что нам нужны новые строительные инструменты и приспособления, а потом начинается поиск наиболее оптимального решения. Ну не покупать же!
Я решил сделать лестницу из металла. Чтобы избежать брака, люфтов, расхождений, при распиле металлических деталей требуется максимальная точность. Поэтому я решил, взяв за основу УШМ, сделать распиловочный станок.
В дело пошло всё то, что обычно валяется в домашней мастерской (а выкинуть жалко) рачительного хозяина в ожидании своего звёздного часа. В качестве станины для отрезной машины Бисток использовал стол из-под оверлока.
Поворотный узел сделан из ступицы от «девятки», т.к. в ней есть подшипник.
Как и в вышеописанном варианте, самым сложным оказалось «поймать» прямой угол между отрезным диском и упорным уголком. Ведь от этого узла зависит точность распиливания металла.
Конечный результат наглядно демонтирует фото, представленное ниже.
Для включения болгарки Бисток сделал дополнительную проводку — вывел обычный выключатель и розетку, и уже от этого выключателя идёт вилка удлинителя.
Можно купить самодельный станок у знакомого умельца, но куда правильнее прокачаться до творца приспособлений такого уровня!
У меня получился переносной станок. К рукоятке я приварил уголок, чтобы получить 3 точки опоры УШМ. Крепление на двух болтах подгонял по месту. Работаю только в защитных очках. Результатом проделанной работы очень доволен. Для изготовления станка ничего дополнительно не покупал. Распил идёт точно под 90°.
Бюджетные сверлильные станки
Помимо отрезных станков, популярностью пользуются различные приспособления для сверления отверстий в металле. Начиная от стационарных сверлильных станков и заканчивая приспособлениями, в которых закрепляется обычная дрель, как «сверлилка» пользователя FORUMHOUSE с ником g8o8r8.
Во время сверления в толстом металле множества однотипных отверстий я, чтобы разгрузить руки, сделал нехитрое приспособление на основе струбцины, приваренной к металлической опоре, и пары хомутов для жесткой фиксации дрели. Теперь сверлить уголок или швеллер стало значительно легче.
По словам пользователя, на сверление 1 отверстия диаметром 4-5 мм уходит не больше 30 секунд. Задумав повторить такую конструкцию, следует помнить, что на дрель существенно возрастает нагрузка из-за увеличения объёма работ. g8o8r8 свою дрель перебирал уже два раза.
Также пользователь, на основе электродвигателя, сделал небольшой станочек —«вертикалку», для сверления отверстий диаметром до 4 мм в печатных платах.
Длинный шпиндель компенсирует неточность проточки обоймы под подшипники. Для любительского использования такой станок вполне годится. Точность сверления остаётся на приемлемом уровне.
Ручная гладилка для бетона
Не менее, чем самодельные станки для домашней мастерской, важны приспособления для стройки и ремонта. И мы легко сможем сделать многие строительные приспособления своими руками.
Каждый, кто хоть раз сталкивался с бетонными работами, знает, как сложно загладить свежеуложенную смесь до идеального состояния. Если на небольших площадях можно обойтись правилом, то при заливке площадки перед домом или стоянки для автомобиля, обычным инструментом не обойтись. На помощь приходит гладилка для бетона, которая за счёт длинной рукоятки (от 3 до 12 м) позволяет загладить бетон на большей площади, не наступая на разравниваемую поверхность.
Принцип действия такого приспособления, чем-то напоминающего швабру, прост. Есть рабочий профиль (его ещё называют «крылом»), закреплённый на длинной рукоятке. При движении от себя у гладилки, за счет редуктора, приподнимается противоположный от пользователя край. Т.е., за счёт угла наклона «крыла», гладилка скользит по бетону, а не собирает его перед собой. При движении к себе, наоборот, задирается сторона, обращённая к рабочему, и гладилка снова заглаживает бетон.
Несмотря на простоту приспособления, цену на него нельзя назвать гуманной. Именно это сподвигло ronik55 поделиться опытом своего отца, изготовившего гладилку для бетона, потратив всего 500 руб.
Я по своему опыту знаю, как сложно идеально загладить бетон. Пойти и купить за 10 тыс. руб не хотелось. В итоге мой отец сделал дешёвое приспособление для заглаживания бетона, практически из мусора — всяких ненужных вещей.
Следующие фото наглядно демонстрируют, как устроена такая гладилка. Берём металлический профиль (размеры зависят от заглаживаемой площади), привариваем к нему поперечные ребра жесткости, на которых, в свою очередь, закрепляются шарнирные узлы, сделанные из труб.
Самый главный элемент, за счёт которого меняется угол подъёма «крыла» — это вращающийся редуктор с цепью.
При вращении рукоятки цепь наматывался на трубу, и один край гладилки приподнимается.
Проведя гладилку до конечной точки, мы вращаем рукоятку в обратную сторону. Цепь снова наматывается, и приподнимается край гладилки, обращённый к пользователю.
Тянем гладилку на себя и повторяем все действия, пока не закончим работу.
