Как сделать станок для полировки
Сообщества › Сделай Сам › Блог › Станок для полировки дисков. Самодельный, простой и компактный
Конструкция проста до безобразия.

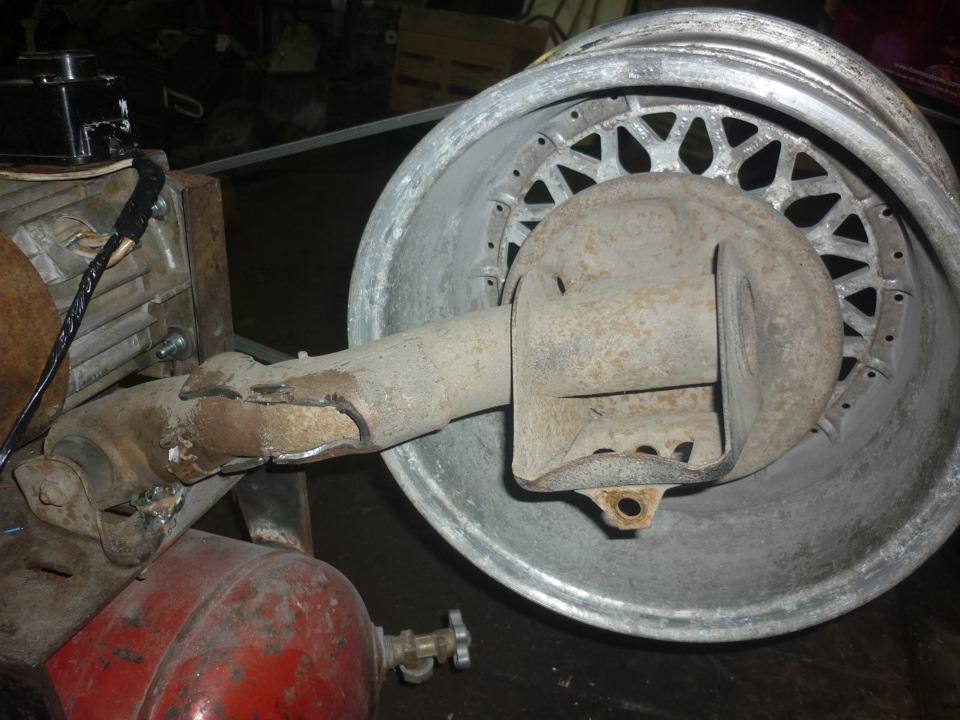

Половинка чулка моста ГАЗ-24 (разрезного) с вынутым диферениалом. внутри оставлена полуось на родных подшипниках
Сверху полуось проточена под минимальное ЦО
И изготовлен набор проставочных колец под разные ЦО. Диск прижимается конусом
Приводиться в действие ременной передачей за приваренный шкив
Двигатель 220В от старой стиралки автомата Aspes (двухскоростной)
с родным конденсатором
ставлю диск и зажимаю конусом
даже с кривыми дисками конструкция стоит прочно (основа тяжеленная), желательно только ставить на твёрдый пол и подкладывать резиновый коврик. Ну и можно ногой при раскрутке за выступ чулка снизу придерживать (наступить)
Потенциал для тюнинг есть — сделать заземление, поставит щиток над двигателем (что бы с водичкой тереть) и подключит вторую. Меньшую и более тяговитую скорость, что бы счищать краску до основы. Сейчас тоже стирает, но при хорошем усилии прижима наждачки скорость падает.
Ну и придумать какие то щитки по кругу, а то летит всё в стороны, если с водой затирать) Но удобство расположения диска — летит в стороны, а не в лицо.
За качество не пинать, снимал на дифференциал от этого моста
Благодаря такому станку, собранному буквально из мусора, скорость подготовки железных и литых дисков к окраске вырастает в разы!
Не говоря уж о возможности полировать полки литых дисков.
Благодаря такому станку, собранному буквально из мусора, скорость подготовки дисков вырастает в разы! Не говоря уж о возможности полировать полки)
Сообщества › Кулибин Club › Блог › Самодельный станок для полировки дисков из воздушного компрессора.
Комментарии 56
Брутальный станочек получился)
Та просто п…Добавить нечего!Супер!
А-а-аха-ха! Прикольно придумали. У меня тоже задняя балка гнутая валяется в гараже. Пойду её прикручу куда нибудь.
Все гениальное — просто! =)
ну молодец. такого еще не было)))…главное работает!
…скажи, а электро двиг какой, мощность, обороты…(тоже подумываю подобный компрессор собрать )
Шильдик стерт :(( но приблизительно 2 киловатта, и обороты самое :))
уже пятый станок на драиве вижу))) они походу в моде))).
Взгляни на наш с корешем. Мы тоже сделали себе такой только он настраивается на любой радиус и от компрессора только мотор www.drive2.ru/cars/volksw…oleg-771/journal/2815766/
Радиус и я практически любой могу полирнуть. Теперь есть задумка по установке конуса (как на балансировочном станке) что бы и разболтовка тоже любая шла.
Так на жигулях разбалтовка 4х98, впринципе не критично главное что б работало.
Люди даже на машину «натягивают» 98 на 100 и 100 на 98 и ездят, а уж отполировать то совсем не проблема.

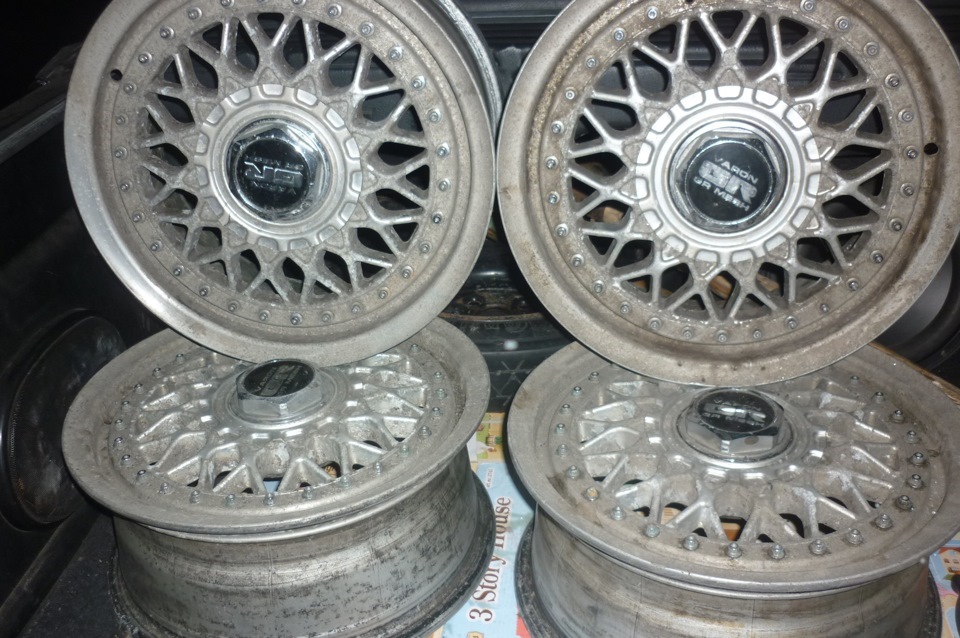

Если про дисочки? То в таком состоянии за 2500 сторговались.
2500 чего? 😀 прошу прощения
Денег Российских 0_о
Да вы везунчик, сэр!
Да! Попадаются еще и такие цеННеги :))
Я ж сначала чуть слюной не подавился, думал ббс за 2500
Ну блин, очень похожи 😉 Надумаешь продавать отпиши) заберу!) хахаах
я на лексус 17 взял за 5 тысяч )) перед 9.5 ширина, зад 10.5 ))
как вы это делаете хахаа))
Денег Российских 0_о
Если не секрет от чего компрессор и сколько киловат двигатель?
компрессор с холодильника, а движок тут ок 2х килловат.
похоже с 66 или зиловский
честно — их компрессора я не видел, но думаю, что у них он меньше. а тут соизмерим с баллоном.
у меня холодильный стоит, оч похож на этот, и двигло ок 5 кВт (поменялся). производительность ок 400литров.
а я не видел от холодильника))
у меня похожий, правда не такой красивый, дует отлично!
красил без фильтров, масло не кидает, но есть одна проблема — нагрев. я ее решил (правда колхозно, но работает. есть и менее колхозные варианты) надумаешь, покажу.
спасибо. давай зацени.)
компрессор с холодильника, а движок тут ок 2х килловат.
Про движок да, а компрессор от ЗИЛа 130.
Если не секрет от чего компрессор и сколько киловат двигатель?
Компрессор от ЗИЛа 130, двигатель около 2 кВ (точней не скажу стерт шильдик).
Попробуй спицы содой отпескоструить, дороговато правда, а потом дошлифуешь и отполируешь.
Вот как раз следующей «поделкой» и должен стать пескоструй. Так что возможно так и сделаю.Благодарю.
не знаю на счет соды но пескоструй с песком на диски даже не направляй. Я пробовал раковины остаются просто огромные диски на о щуп напоминают губку для мытья посуды(((
Всё гениальное, просто) Хорошее решение. А вибраций нет от ремня? И еще вопрос, скорость вращения регулируется?
Вибрация не большая присутствует, но я не сказал бы что она мешает скорей даже и помогает (не уснуть :?)) К сожалению скорость не регулируется (не знаю как это сделать) но она как не странно вполне подходящая.
Ну самое главное что работает), и работает как я понимаю очень даже!
Ну вообщем он оправдал надежды :))
Всё гениальное, просто) Хорошее решение. А вибраций нет от ремня? И еще вопрос, скорость вращения регулируется?
Скорость вращения колес регулируется педалью… 😀
Да, не легкий труд. А с спинами что будешь делать? Потом фото выложи.
Красить, только еще не решил в какой цвет…
классно придумал)) я для такого станка, уже начал разбирать старую стиралку.)а какой пастой будешь полировать? я вот задумываюсь о пасте ГОЙЯ.
До пасты нужно мелкие раковинки убрать, а они не хотят уходить. Так что сначала шкурка от 80 до 1500-200- ну а потом уже пастой гоя или спец пастами для полировки.
не трать время на 1500
и тем более 2000
классно придумал)) я для такого станка, уже начал разбирать старую стиралку.)а какой пастой будешь полировать? я вот задумываюсь о пасте ГОЙЯ.
гои- государственный оптический институт
она не работает как нужно
есть рецепт гарантированный:
www.drive2.ru/users/roman…/blog/288230376152225464/
почему не работает? очень даже работает! хорошая и дешевая штуковина
есть 3 понятия, никогда не встречающиеся одновременно:
1. качественно
2. быстро
3. дешево
одно никогда не соответствует
зеркальный результат- вот ответ на все вопросы:
d-a.d-cd.net/dff4d8u/960.jpg
Я не говорил что быстро 😉 так что формула работает
впрочем и результат ты не показываешь сблизи
Сообщества › Кулибин Club › Блог › станок для полировки полок( дисков ) часть 1
Комментарии 46
Привет, подскажи какие оптимальные обороты должны быть у полки?
при шлифовке обороты вала с полкой должны быть 450-500
никогда не понимал смысла этих станков) Они хороши только для зачистки наждачкой 🙂
для самой полировки есть круги полировальные
никогда не понимал смысла этих станков) Они хороши только для зачистки наждачкой 🙂
для самой полировки есть круги полировальные
+1
шлифовка- подходит
полировка- нет
обороты не те
никогда не понимал смысла этих станков) Они хороши только для зачистки наждачкой 🙂
для самой полировки есть круги полировальные
+1
шлифовка- подходит
полировка- нет
обороты не те
Идея отличная
Только чтоб заработало надо на оборот
У тебя ведущий валик раз в 5 больше ведомого мотор сгорит
ему сил не хватит чтоб нормально вращать твои полки
когда ты на них начнешь тряпочками нажимать
А для нормальной полировки нужно постоянство
Отличная идея, главное все просто
как всегда всё элементарно просто! :ок)
идея отличная мне понравилась
чем и как полируют полку?
Я прямо на ступицу колеса одевал, включал скорость и вперед
В общем круто! Понятно, что еще надо мелочи дорабатывать, но результат уже есть)
идея давняя и знакомая. одно лиш замечание. надо передаточное число наоборот переставить. мотор должен обороты перевести в более большее усилие на сам диск для полировки. получается мотор крутит напрягается а колесо еще больше увеличивает обороты. а нужна сила для прижима а не обороты большие.
идея давняя и знакомая. одно лиш замечание. надо передаточное число наоборот переставить. мотор должен обороты перевести в более большее усилие на сам диск для полировки. получается мотор крутит напрягается а колесо еще больше увеличивает обороты. а нужна сила для прижима а не обороты большие.
из личного опыта-1 на малых оборотах увеличивается время, 2 прижим тут не уместен, все таки это полировка а не сдирание напильником милиметрового слоя. И полировать лучше с соляркой или керосином, по методу ханинговки блока целиндров, качество полировки должно улучшиться, а затрачиваемое время сократится.
Сообщества › Сделай Сам › Блог › Станок для полировки автомобильных дисков
Галтовка 600
На фото процесс изготовления станка.
После покраски и установки электрической части в станке можно будет полировать диски методом галтование!
Чем интересен этот процесс полировки?!
Тем что не нужно ничего делать!
-зафиксировал диск
-насыпал гранулы
-включил таймер на станке (например 4часа) через 4 часа он выключится
-поменял гранулы ещё 2 раза и всё диск чистенький полированный
при этом времяни ты потратил максимум 1час! Остальное сделал за тебя станок!=)
Диск фиксируется на валу в бочке, затем насыпаются гранулы(их можно приобрести в интернете цены от 250до 2000тр за кг) после пуска станок начинает вибрировать, в зависимости от поворота двигателей гранулы могут передвигатся от краёв к центру и по кругу. Вот видео в ютубе
Комментарии 113
Я так понимаю это бизнес, можно в личку подробности
У меня вопрос. А если диск коцаный с царапинами. Такая полировка на нет сведет их? Или нужно подготавливать и матировать все риски перед полировкой?
Бордюрку и глубокие царапины убирать только вручную.
На сколько глубокие царапины таким станком можно убрать или весь диск шлифовать до матовой ровной поверхности а потом полировать?
Только царапины глубокие. Можно и весь полировать но пока царапины сотрешь и весь диск на 200 грамм легче станет
Много чего знаю и понимаю, а сдесь… Как сам процесс происходит? Что где вращается? По видео вообще ничего не ясно.
Вибрирует же. Не вращается. Дробь отшелушивает. Все просто.
Интересно, а ежели песком засыпать это дело вместо спецгранул? Как будет шлифовать?))))
Возможно заматовать и получится, но отполировать нет. Это тоже самое что бы вместо наждачной бумаги взять обычную салфетку=)
Можно и песком, главное, чтоб размер наполнителя и твердость были одинаковые, тогда ровный блеск получится.
Песком такого эффекта как от гранул не получится никогда… думаю песком максимум что будет это заматованая поверхность…
Задайся вопросом, куда девается то, что «стачивается» с гранул и с диска. Правильно, превращается в песок, который тоже участвует в процессе, опять же водичка, чтоб вся эта мелочь не вниз ссыпалась, а прилипала и с крупняком вертелась. пробуй, увидишь.
Жидкость нужна там для того что бы пыль не поднималась и для лучшей полировки, выполняет функцию как паста гои. Ну и отработка с гранул настолька мала после полировки что от нее влияния нету…
Интересно, а ежели песком засыпать это дело вместо спецгранул? Как будет шлифовать?))))
Видел на YouTube используют наполнитель для кошачьего туалета. Не знаю, как с точки зрения стоимости и эффективности, но на видео все выглядело отлично.
