Как сделать старинный фонарь своими руками
Фонарь под старину (для светильника) своими руками – фото и чертежи
Как сделать своими руками старинный свечной фонарь
Габаритные размеры, мм: 432x137x137 (высота х ширина х глубина)
Научитесь делать медные детали в своей мастерской
Автор разработал этот фонарь на основе старого образца, купленного им в Германии. Пусть вас не смущают металлические детали. Медь легко обрабатывается, и вы сможете сами сделать всю фурнитуру, пользуясь шаблонами.
Изготовьте детали фонаря
1. Для крышки и дна (А) выпилите две заготовки размерами 16x143x137 мм. Отпилите от каждой кромки заготовок 14 мм (11 мм плюс 3-миллиметровый пропил), как показано на фото А. Примечание: если ваш пильный диск делает пропил шириной больше или меньше 3 мм, рассчитайте ширину заготовок для деталей А, прибавив к 137 мм ширину двух пропилов. Затем отпилите от каждой кромки 11 мм плюс ширину одного пропила.
2. Сделайте квадратные вырезы в крышке и дне (рис.1, фото В). Приклейте отпиленные части к заготовкам (фото С).
3. Сделайте фаски на рёбрах дна и крышки. Затем на сверлильном станке кольцевой пилой-коронкой сделайте в крышке отверстие диаметром 50 мм. Просверлите направляющие отверстия для шурупов крепления ручки.
4. По указанным размерам выпилите детали В-Е. С помощью наборного пазового диска на концах стоек (В) сделайте фальцы, чтобы сформировать шипы (рис. 2). Отшлифуйте на концах шипов небольшие фаски.
5. Вы пилите в деталях В-Е шпунты шириной 3 мм (рис. 3, 4), обращая внимание на их расположение. Выберите фальцы на передних стойках, а также стойках дверцы (D), как указано на рис. 3.
6. Выпилите фальцы на всех перекладинах (С, Е) для формирования шипов (рис. 4). Проверьте соответствие этих шипов шпунтам (рис. 3).
Соберите корпус
1. Вырежьте стёкла для трёх стенок и дверцы (рис. 2 и «Детальный вид»). Оклейте стёкла с обеих сторон малярным скотчем. Нанесите клей на шипы двух перекладин корпуса (С). Соберите перекладины и две стойки (В), вставив в шпунты кусок стекла (рис. 5). Выровняйте перекладины с плечиками шипов на стойках.
2 Нанесите клей ещё на две перекладины, добавьте стекло, переднюю стойку и приклейте эти детали к собранной ранее задней стенке (фото П). Таким же способом соберите оставшиеся перекладины, стекло и переднюю стойку. Убедитесь, что дно и крышка (А) легко надеваются на шипы стоек.
3. Соберите дверцу, склеив стойки (D) с перекладинами (Е) и вставив на место стекло.
4. Окончательно отшлифуйте все детали наждачной бумагой №220.
5. Приклейте к корпусу крышку и дно.
6. Просверлите отверстия в шипах (фото Е) и вставьте в них круглые шканты. Нанесите бесцветное покрытие (мы использовали нитролак в аэрозольной упаковке, распыляя его три раза).
Изготовьте металлическую фурнитуру
Для металлических деталей возьмите листы из мягкой меди толщиной 1,6 и 0,7 мм, которые легко обрабатываются обычными инструментами. Их можно резать кровельными ножницами, пилить с помощью лобзикового станка или ленточной пилы узким полотном с мелкими зубьями. Обработка тонкого металла на лобзиковом станке будет успешнее, если сначала прикрепить металл двухсторонним скотчем к подложке из обрезка фанеры или оргалита. Время от времени смазывайте пилку, распиливая обычную свечу или кусочек парафина. Обработайте края выпиленной детали напильником или наждачной бумагой.
Для пайки мы использовали миниатюрную газовую горелку, мягкий припой в виде 3-миллиметровой проволоки и паяльный флюс. Как и при пайке медных трубопроводов, флюс улучшает смачивание метал ла расплавленным припоем, помогая ему растечься между горячими медными деталями.
1. Из медных листов толщиной 1,6 и 0,7 мм вырежьте заготовки для деталей F-I и К-М. Заготовку для трубы (G) сделайте на 13 мм длиннее, чем указано.
2. Сделайте бумажную копию шаблона для свечного поддона (F), прикрепите к медной заготовке (рис. 6) и вырежьте по внешнему контуру.
3. Согните края под углом 90° по линиям сгиба А и В, затем по линиям С и D (прочтите Совет ма стера внизу). Удалите бумажный шаблон и скрепите углы поддона припоем (фото F).
4. Сделайте в обрезке 19-миллиметровой фанеры отверстие диаметром 50 мм, получив форму для трубы (G). Согните заготовку трубы вокруг кольцевой пилы, затем обрежьте лишнее, добиваясь плотного прилегания к стенкам отверстия, и соедините концы пайкой (фото G).
5. Скопируйте шаблон фланца (Н) и прикрепите к соответствующей заготовке (рис. 7). Просверлите 3-миллиметровые отверстия и через них прикрепите заготовку шурупами к обрезку доски или фанеры. Сделайте в центре отверстие диаметром 50 мм (фото Н).
6. Вырезав заготовку для колпака (I), аккуратно согните её края, зажимая их в тисках с деревянными прокладками, чтобы не оставить царапин на мягкой меди. Затем согните среднюю часть колпака по радиусу вокруг 50-миллиметровой кольцевой пилы, просверлите отверстия на краях и обрежьте острые уголки (рис. 8).
7. Для ручки (J) возьмите отрезок 3-миллиметровой медной проволоки указанной длины и придайте верхней части форму, показанную на рис. 9. Нижние концы согните под углом 90°.
8. Вырежьте детали запора (К, L), согните их, как указано на рис. 10, и просверлите монтажные отверстия.
Краткий совет! Сгибайте крюк запора (К) на отрезке 3-миллиметровой медной проволоки.
9. Вырежьте заготовки петель (М) и просверлите монтажные отверстия в местах, указанных на рис. 11. В последовательности, показанной на фото I-K, сформируйте петельные цилиндры, чтобы получить верхнюю и нижнюю петли (рис. «Детальный вил»). Краткий совет! Чтобы согнуть петельные цилиндры, лучше всего воспользоваться круглогубцами, а если их нет, возьмите узконосые плоскогубцы.
Соберите фонарь воедино своими руками
1. Просверлите монтажное отверстие в центре свечного поддона (F), как указано на рис. 6. Закрепите поддон на дне фонаря (А) медным шурупом (см. Совет мастера вверху).
2. Вставьте трубу (G) в отверстие крышки (А) и прикрепите шурупами фланец (Н) к внутренней стороне крышки (рис. «Детальный вид»). Закрепите колпак (I) 10-миллиметровыми латунными гвоздиками с медным покрытием. в отверстия стальные шурупы такого же размера. Это поможет избежать поломки мягких латунных колец.
3. Вверните два медных шурупа с кольцом в направляющие отверстия крышки (А). Выровняйте кольца так, чтобы можно было вставить в них концы ручки (J). Окончательно закрепите ручку, загнув её концы вверх.
4. Прикрепите петли (М) к дверце (D/Е), как указано на рис. «Детальный вид». Согните посередине под углом 90° два отрезка медной проволоки 3×30 мм и вставьте один конец в каждую петлю. Поставьте дверцу на место, выровняв её, и отметьте положение петель (фото L).
5. Повесьте дверцу на петли и отрегулируйте её положение, если требуется, подгибая петли. Прикрепите детали запора (К, L), как указано на рис. «Детальный вид», и удалите со стёкол малярный скотч.
6. Поставьте в медный поддон толстую свечу, зажгите её и закройте дверцу. Теперь отнесите в дом этот древний фонарь, излучающий тёплый и мягкий свет.
Как делаются аккуратные сгибы
Для прямых и чётких сгибов вдоль линий шаблона сделайте простой листогиб. Сначала выпилите из обрезков 19-миллиметровой фанеры три квадратные пластины размерами около 100×100 мм (чем твёрже материал, тем более чёткими будут углы; мы использовали берёзовую фанеру).
Вставьте заготовку с наклеенным шаблоном между двумя пластинами, выровняв линию А с верхним краем, и зажмите в тисках (левое фото). Третьей пластиной отогните свободную часть заготовки вниз, равномерно прижимая её по всей линии сгиба. Затем закрепите заготовку между пластинами по линии В и проделайте то же самое (среднее фото).
Чтобы согнуть две оставшиеся стенки поддона, выпилите обрезок, плотно входящий между двумя готовыми стенками (примерно 64×64 мм). Закрепите его между линиями С и D с помощью небольшой струбцины и отогните оставшиеся края вверх. Затем сожмите деталь в тисках, чтобы завершить сгиб этих стенок (правое фото).
Декоративный «фонарь» из того, что было под рукой
Здравствуйте, дорогие посетители сайта. Сегодня я хочу рассказать о том, как я сделал декоративный «фонарь» для украшения дома под Новый год. Изначально я не считал эту самоделку достойной опубликования на этом сайте. Но, в свете спора с завсегдатаями, решил опубликовать её как пример того, что не каждую самоделку нужно обдумывать и проектировать! Иногда просто быстро, «с ходу» получается достаточно интересная вещь.
. Так уж вышло, что делать мне пришлось из того, что было и отведён на это был один вечер. И вот что у меня получилось. (Забегая вперёд, скажу: результат дочку устроил! )))))
Материалы, понадобившееся (как оказалось))) мне:
1. Стекло.
2. Деревянные уголки 25 на 25 мм.

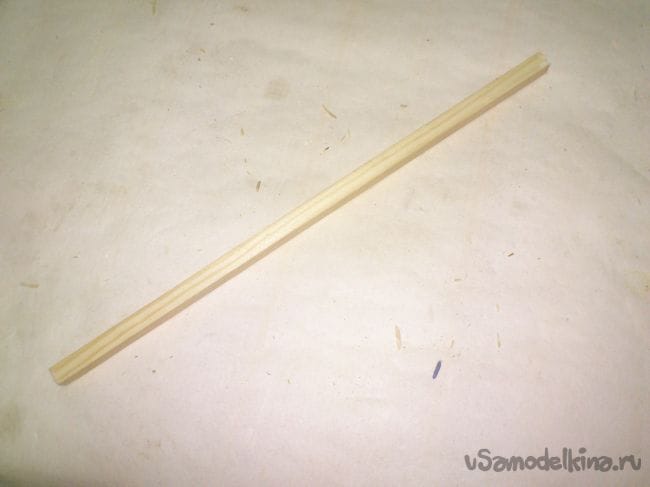

3. Деревянный. брусок, наверное )))). Сечением 10 на 10 мм.(Хотя, сложно это бруском назвать. Я называю квадратным штапиком).
4. Деревянный брусок сечением 15 на 15 мм.
5. Обрезки плиты OSB.
6. Обрезок фанеры.
7. Гвозди.
8. Клей ПВАд.
9. Вспененный двухсторонний скотч.
10. Изолента белого цвета.
11. Остатки белой водоэмульсионной краски.

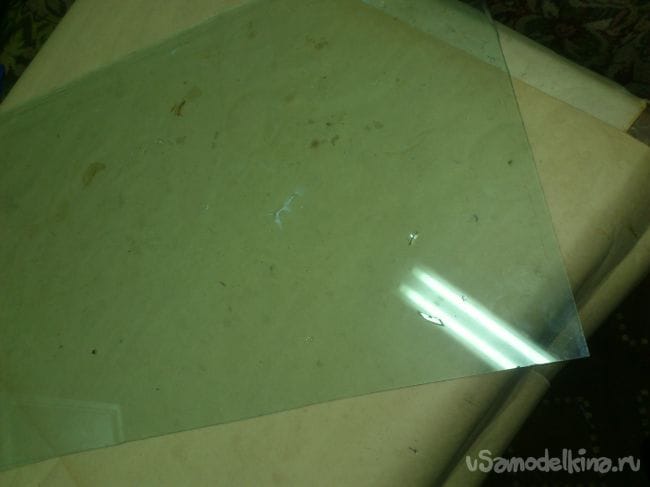

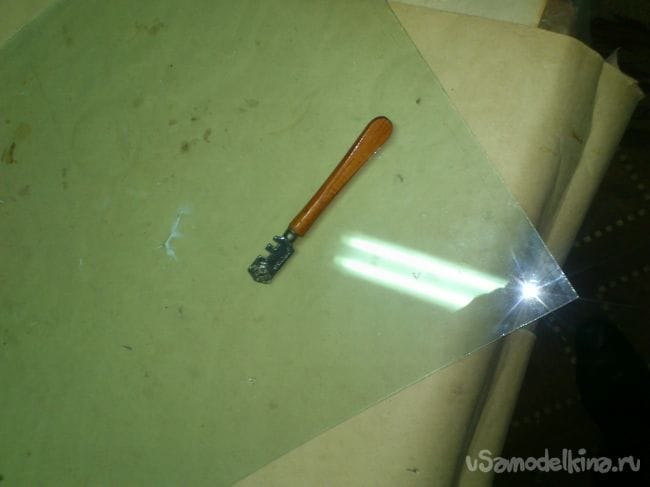

Итак, придя в подвал и заварив кофе, я стал думать о том, из чего и как можно сделать конструкцию, представляющую собой вертикальный ящик со стеклянными стенками. Решил начать со стёкол. а там посмотрим.
Когда стёла были готовы, я задумался над тем, из чего можно сделать дно, крышу и несущие элементы конструкции.

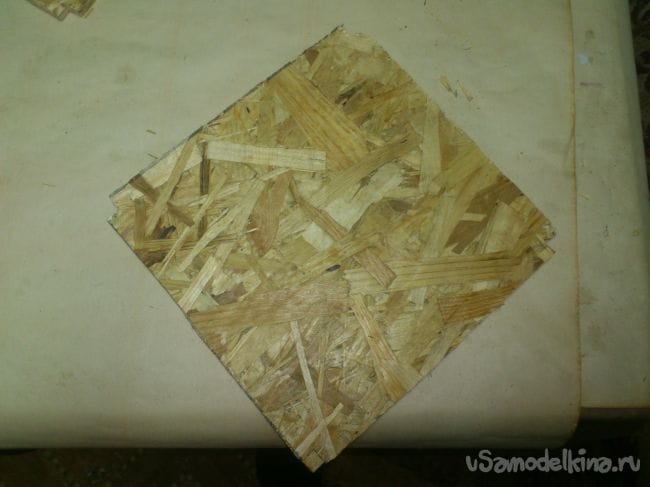

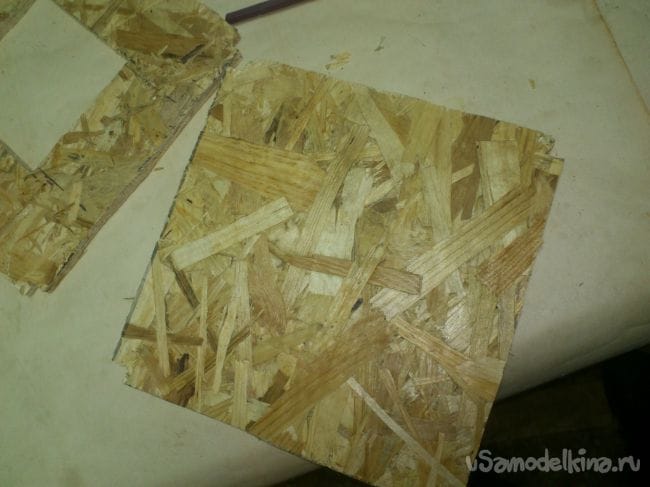

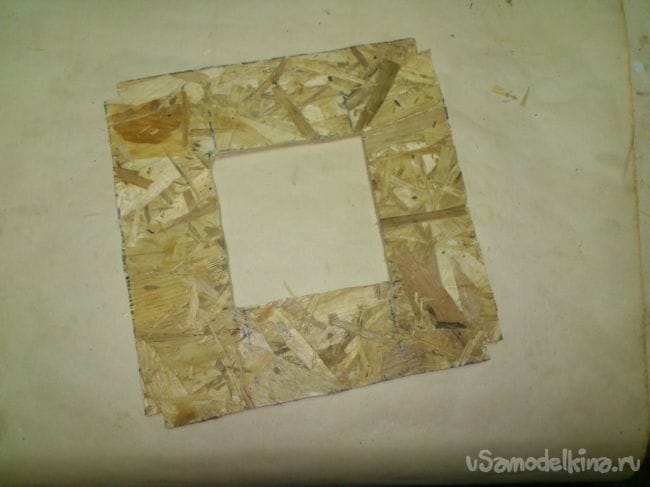

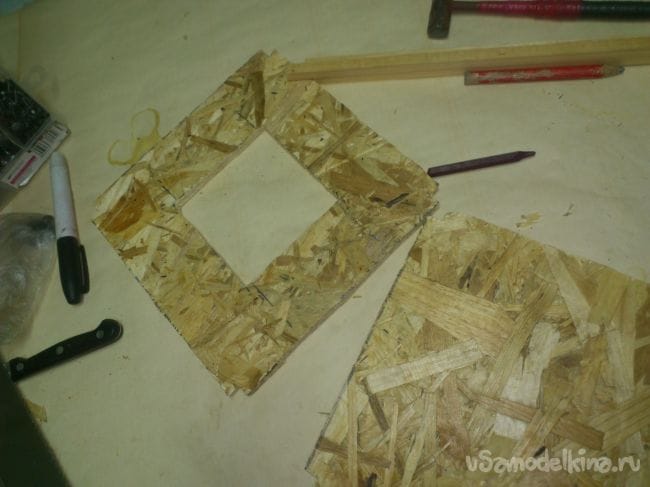

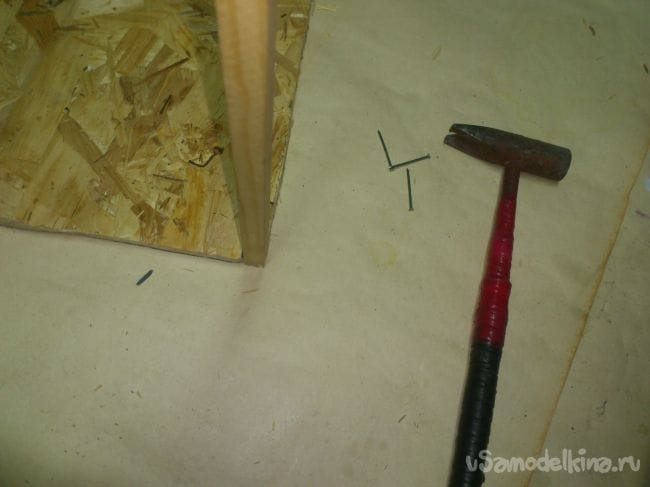

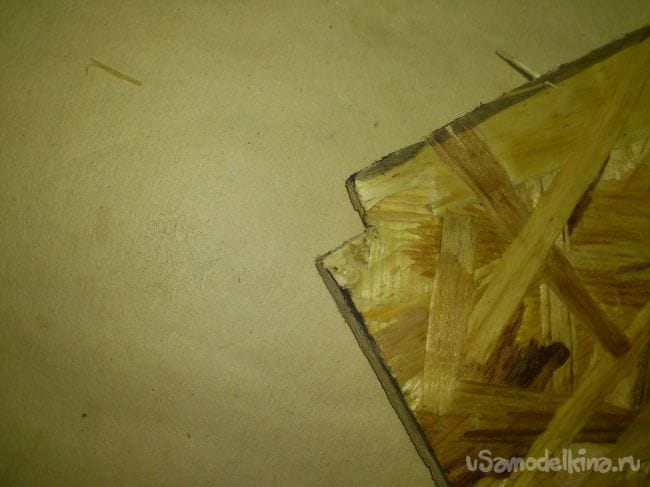

Дно и крышу я решил сделать из плиты OSB. Конечно же, лучше их было бы сделать из фанеры, но. фанеры у меня не было, а многочисленные обрезки OSB стояли у стены. Поэтому я решил делать из них, не смотря на то, что этот материал не обладает такой крепостью, как фанера.

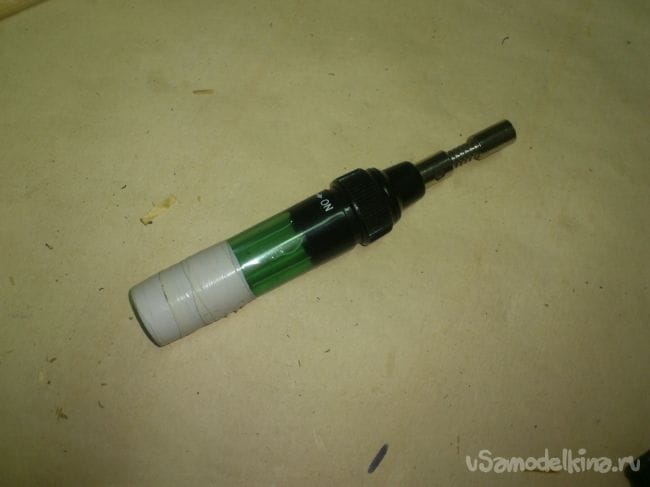

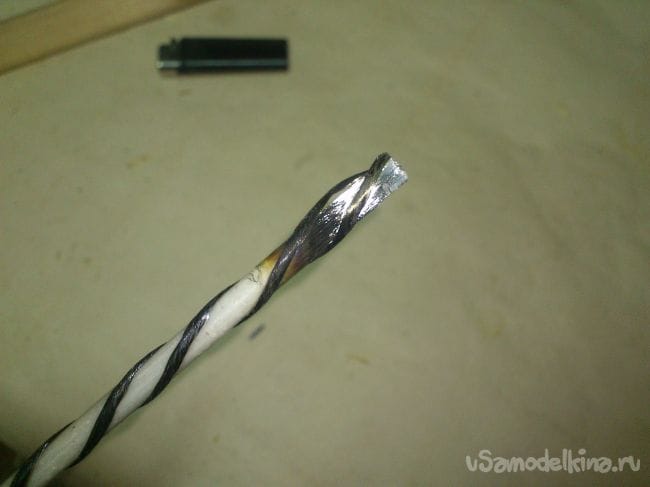

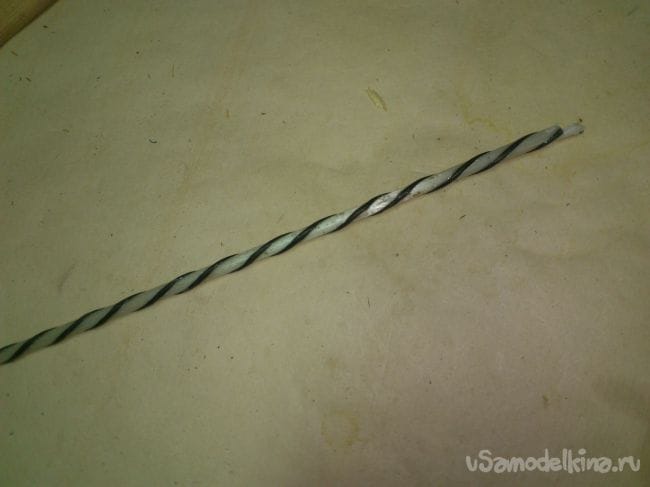

Надеюсь, кто-то этой «технологии» не знал, и данный совет будет ему полезен. Тем более, что горелку можно заменить простой зажигалкой. Чуть дольше просто получится.

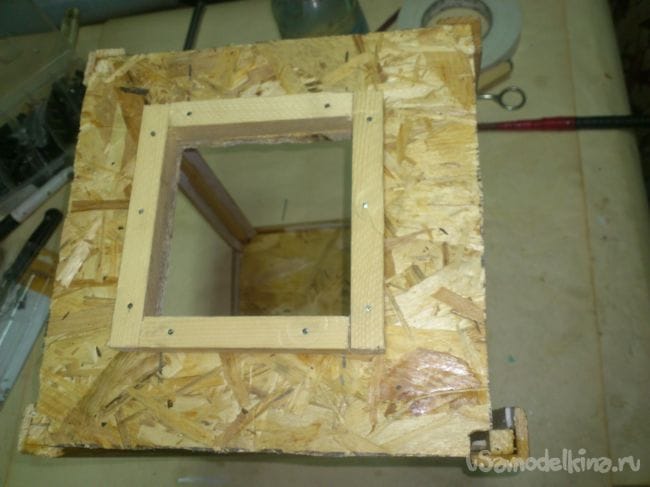

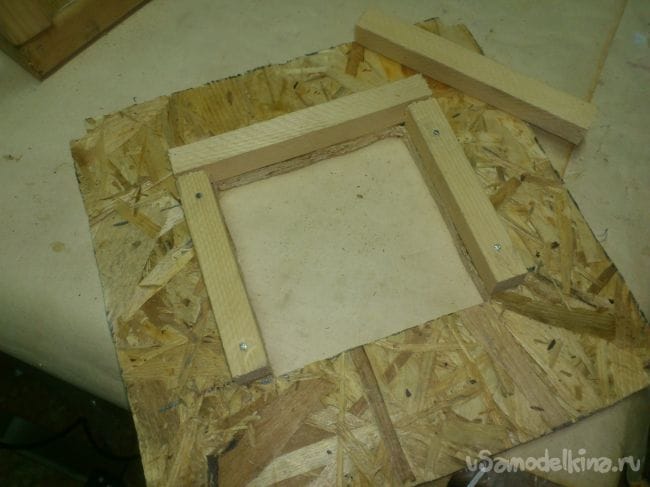

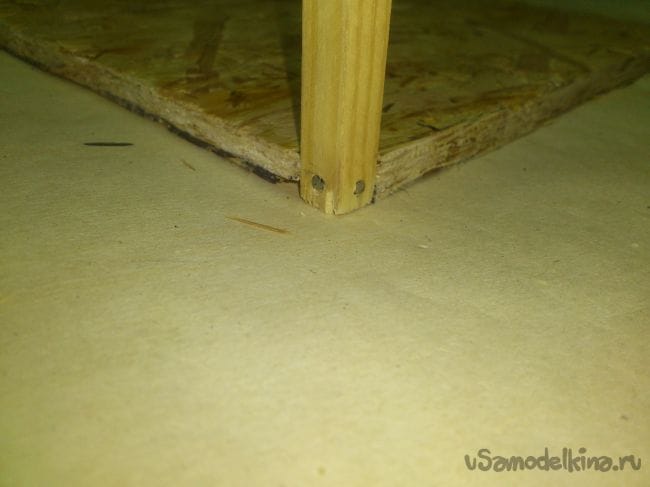

А мы продолжим. Я собрал каркас. Сверху, тоже при помощи затупленных гвоздиков и клея, закрепил «крышу»:

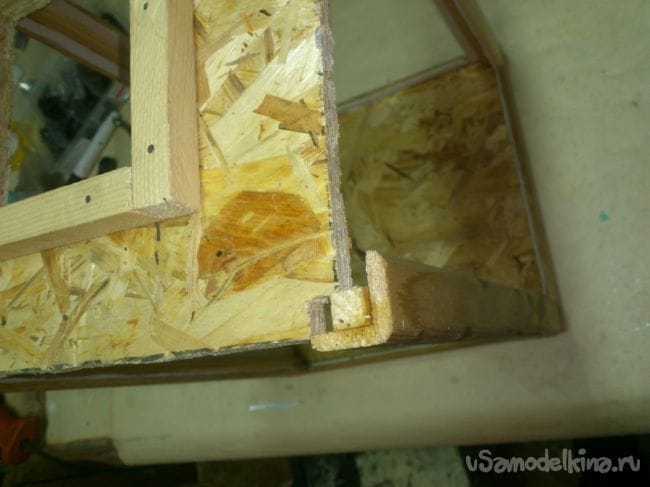

Потом закрыл периметр верха и низа «в наклад» теми же уголками при помощи клея. Это и скрепило конструкцию, и создало «четверть» для будущей вставки стёкол.

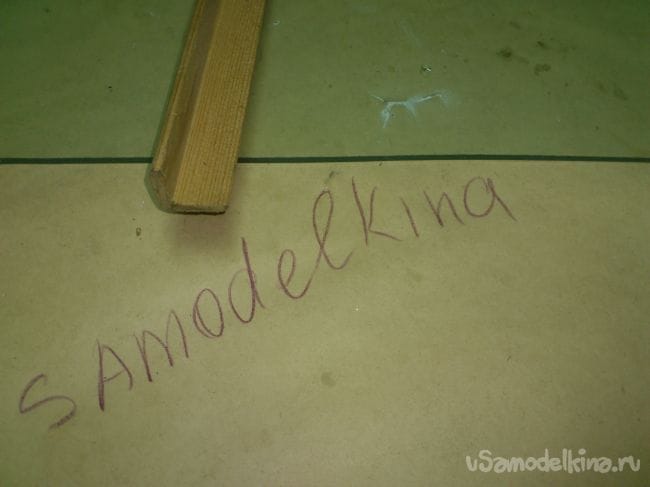

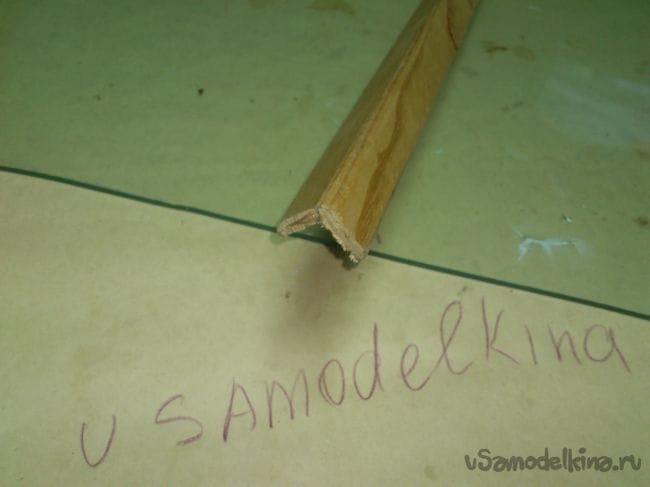

При резке уголков я использовал простое стусло:
Мастерим деревянный подсвечник фонарь
Для изготовления подсвечника-фонаря размером (см.) — В 24 х Д 14 х Ш 14 нам понадобятся:
Распускаем все элементы нужного размера. У нас в магазинах сложно найти сразу нужного размера рейки, у нас только тонкая фанера продается, а самый тонкий щит в продаже 18 мм, поэтому я его и использую.
Щит 18 мм, я его распускала на леточной пиле, рейки делала 18 мм из него же. На сколько знаю на материке продается все 🙂 вам проще, берите в магазине сразу готовые рейки нужного размера и щиты 0,8 или 10 или 12 мм и работайте! Вы можете сделать фонарь другого размера именного под имеющийся у вас в магазинах пиломатериал.
Все элементы тщательно шлифуем.
Ножовкой и стамеской нужно сделать пазы для «крестовины» боковой стенки фонаря. Размечаем угол карандашом и с помощью стусла и ножовки пропиливаем паз до половины толщины рейки. Потом стамеской вынимаем лишнее.
Если нужно прошлифуйте. В крышке нужно сделать отверстие с помощью сверла форстнера и дрели. Но если вы не будете зажигать настоящую свечу в фонаре, можете обойтись и без этого отверстия.
Склеиваем детали. Сначала боковые части крестовины стенки. Потом основание и крышку.
Ручку я изготовила из полимерной самозатвердевающей глины цилиндрической формы, обмотала веревкой.

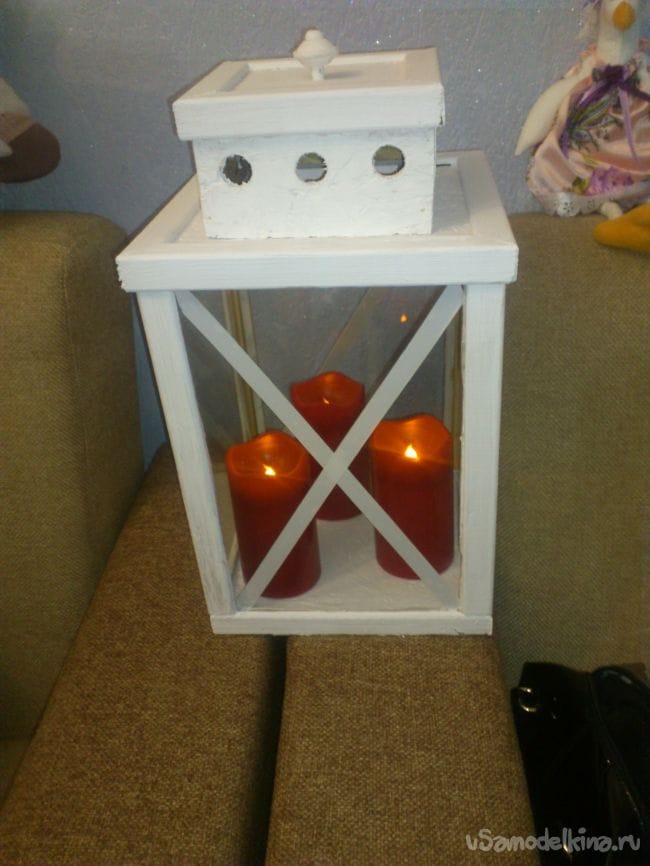

Декор делаем из искусственного снега, маленьких елочек, домиков с огоньками и прочего милого новогоднего декора, все на ваше усмотрение.
Внутрь можно поместить гирлянду, стеклянный или керамический подсвечник, ветки ели и прочее.
Как сделать светильник «Под старину»
Обычно мы не замечаем, сколько вокруг есть интересных и бесплатных материалов для изготовления самоделок. К примеру, вы можете сделать вот такой интересный светильник. В качестве основного материала автор использовал старые гнилые доски, которые уже никому не нужны и, как правило, ни для чего не пригодны.
Собирается самоделка легко, желательно иметь торцовочную пилу. Впрочем, можно сделать все и ножовкой, правда это будет дольше.
Материалы и инструменты для самодельного светильника:
— подгнившие доски (можно найти на старых заборах, дверях и так далее);
— инструмент, которым можно отрезать доски;
— наждачная бумага;
— клеевой пистолет;
— клей для дерева;
— кабель с патроном под лампочку;
— фанера;
— торцовочная пила;
— маркер, линейка и другое.
Процесс изготовления светильника:
Шаг первый. Режем заготовки
Первым делом вам понадобится найти подходящие доски. Они должны быть такими, чтобы у них нижний край был сгнившим. Обычно такие разрушения древесины бывают на заборах, дверях и прочих подобных изделиях. Основная часть доски должна быть целой, чтобы светильник был прочным, и его вообще можно было собрать. Очистите доски и высушите их.
Теперь можно приступать к резке заготовок. Вам понадобится всего 8 досок для сборки светильника, но может быть и другое количество. Если у вас доски широкие, их можно разрезать вдоль торцовочной пилой. Они должны быть одинаковой ширины, чтобы получилось собрать светильник. Что касается длины, то она может быть разной, доски не обязаны быть одинаковой длины.
Шаг второй. Выравниваем одну сторону досок
Определившись с длинно всех досок, вам теперь понадобится выровнять их по одному краю. Прикладываем линейку и чертим прямую линию. Далее вам останется отрезать лишнее под прямым углом, автор это делает с помощью торцовочной пилы.
Вот и все, светильник можно собирать. Тут будет нужен клей для дерева. Хорошо смазываем пазы и собираем корпус светильника. Вам нужно дождаться, когда клей полностью высохнет. После сборки светильник желательно стянуть, чтобы клей хорошо все склеил, можете воспользоваться ремнем или тем же скотчем.
Шаг седьмой. Обрабатываем светильник
Как вы уже поняли, древесина используется старая, а это значит, что на ней будет присутствовать много грязи. Берем наждачную бумагу и хорошенько шкурим поверхность досок. Вашей задачей будет сделать их гладкими, убрать всю грязь и прочие дефекты.
После шлифовки и склеивания вы заметите, что на стыках досок могут быть зазоры. Возьмите клей по дереву и, смешав его с древесными опилками, замажьте эти щели. В итоге корпус у вас должен стать однородным, цельным. Ну а после засыхания опять зашкурьте корпус светильника, доведя его до идеала. Заклеивание стыков также дополнительно укрепит корпус светильника.
