Всем привет! Наконец то я сделал этот чертов стартер!
Расскажу вкратце как все было. После покатушек, машина отказалась заводиться и я естественно поперся в магазин смотреть цену вопроса. Цена меня шокировала — 2600р! я на 2112 покупал дешевле. Решил поискать БУ и нашел.за 800р фирмы кате, в принципе знаменитая фирма на тазах, это как luzar помпы, только стартера!), ну и купил. Пришел значит в гараж, начал ставить, пока закручивал провода на втягивающее реле, сломал перегородку, вылетела какая то пружинка, ну я не растерялся и решил завести, проверить, может и хрен с ней) брат стоял смотрел, я заводил…Слышу крик: » ХОРОШ, ТУТ ПЗД ИСКРЫ». эммм. Пошел за новой втягивающей, — 500р поставил довольный, думаю ну все! поехали! раз ключ повернул, два, три, завелась.
Но Бендикс (шестерня на стартере) крутила в холостую и не цепляла за маховик. Много мата было, печалек, но ничегоЮ поехал домой на своем верном друге крайслере)

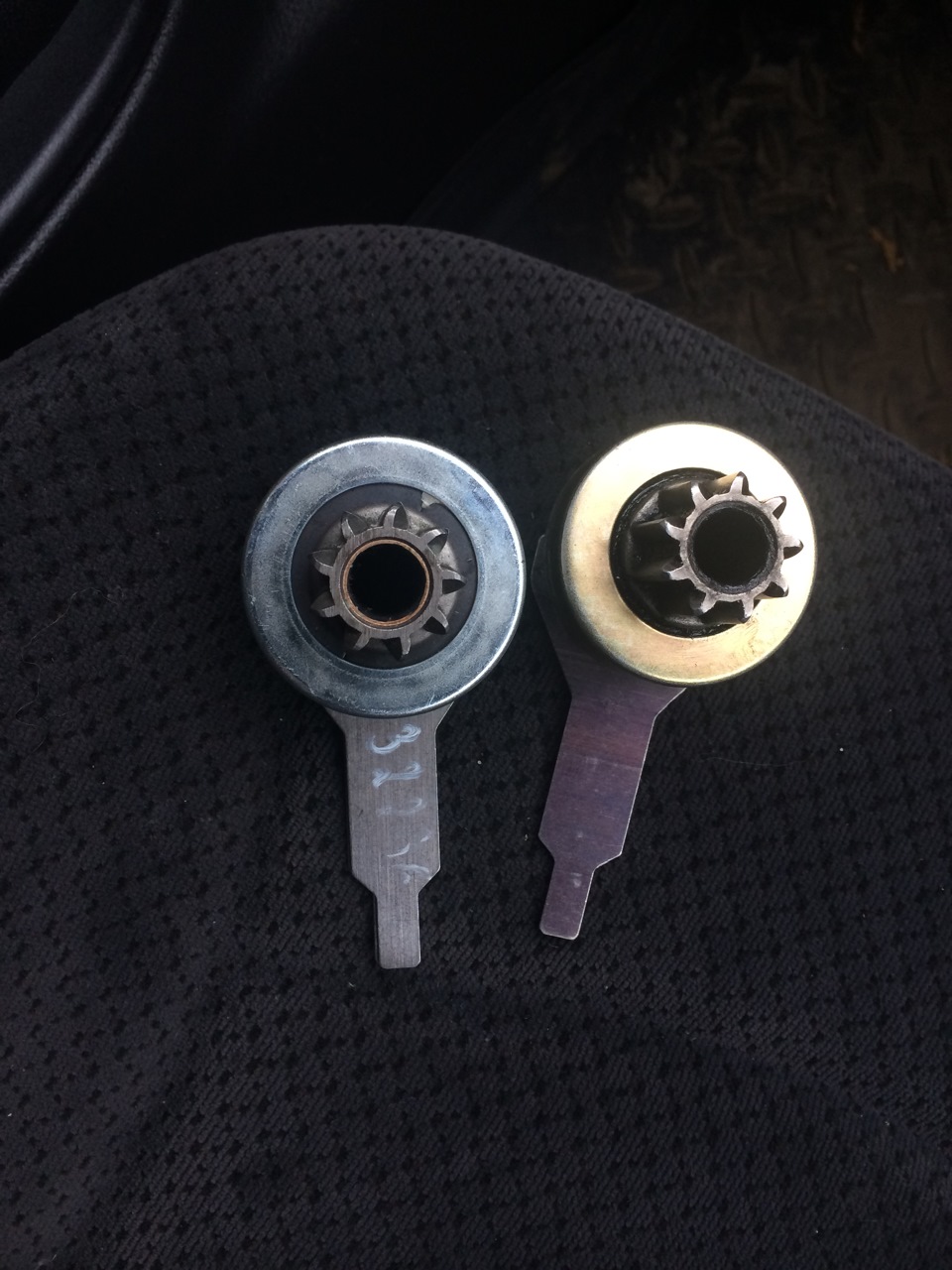

Глянул в инетике, по переписывался с Тохой и принял решение менять бендикс. (350р)
разбор стартера:
1. откручиваем болт крепления провода с виягивающей на стартер.
2. откручиваем 2 болтика (которые держат втягивающие реле
4. откручиваем 2 длинных болта с попы стартера.
и вынимаем «лицевую часть с бендиксом», осторожно, можно потянуть за нижнею часть и у Вас выпадут щетки, а нам этого не надо!
5.откладываем ротор, и берем лицевую часть
6. Сбиваем шайбочку, на стопорном кольце, кстати стопорное кольцо даже не видно из за это хрени
7. Ну и отковыриваем стопорное кольцо, я чуть без пальцев не остался!)))))
8. Все вынимаем и идем в магаз подбирать)
9. Собираем все в обратной последовательности.
В итоге я потратил 1700. надо было новый брать!))))
Так же сегодня успели поглумится на треке, и в болоте) как всегда все хорошо, но я видимо оторвал штаны, теперь ока как крутой ТАЗ орет, но не едет! :DDD
Еще починил электрику, теперь все работает как часы) и потихоньку разбираю салон) решил что часть торпеды оставлю, а часть сделаю из алюминия, и вместо штатных кнопок, поставлю тумблера.
Так же скоро буду делать шноркель, ну и поднимать), для задней подвески все готово…а вот морда ждет своего времени) Кстати в ближайшее время долдны привести материал для бамперов)
Ладно, всем удачи, пока!)
Устройство и ремонт стартера автомобиля Ока
Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.
Модели, характеристики, место расположения
Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.
Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.
Основные характеристики модели 39.3708 таковы:
Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.
Конструкция
Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:
Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.
Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.
На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.
Шестеренка бендикса предназначена для вхождения в зацепление с маховиком коленвала и передачи вращательного движения на него. По умолчанию шестеренка не зацеплена с маховиком и взаимодействия двигателя с силовым электромотором нет.
Задача обгонной муфты — прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.
Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.
Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.
Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.
Втягивающее реле — находится на стартере
Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.
Схема подключения. Принцип работы
Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь — основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.
От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.
Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.
Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.
Одновременно якорь толкает шток, на котором закреплен контактный диск. Дойдя до упора, этот диск прижимается к «пятакам» силовых контактов, в результате чего замыкается цепь питания эл. двигателя, и он начинает вращаться, при этом шестеренка уже будет в зацеплении.
После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.
Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.
Основные неисправности и почему не крутит стартер?
Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:
Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.
К электрическим неисправностям относятся:
К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.
Неисправности стартера «Ока» проявляются по-разному:
При таких признаках следует проводить ремонт узла.
Диагностика
Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:
Если после замыкания электродвигатель начнет крутить, неисправность следует искать во втягивающем реле и цепи его питания. В случае же когда после описанной процедуры электродвигатель не запуститься или будет работать, но не развивая обороты, или же при срабатывании возникнут сторонние звуки – узел придется демонтировать с авто.
Демонтаж узла, разборка
Снятие стартера на «Ока» — операция не сложная благодаря сравнительно удобному расположению. Алгоритм работ такой:
Далее уже выполняется разборка и диагностика узла.
Сначала демонтируется корпус втягивающего реле, для чего нужно открутить две гайки. При демонтаже корпуса, якорь реле останется на месте, поскольку он проушиной зацеплен за вилку. При необходимости, извлекаем и якорь.
Чтобы разобрать сам электродвигатель, выкручиваем два стяжных болта, после чего удастся снять заднюю крышку и стянуть с коллектора щеткодержатель. После этого можно снять корпус статора с обмоткой.
Для дальнейшей разборки снимаем с передней части вала якоря стопорное кольцо и вытаскиваем якорь. Остается только вытянуть ось вилки и извлечь ее вместе с бендиксом.
Механические неисправности можно выявить визуально, внимательно осмотрев каждую составную деталь. При обнаружении следов сильного износа, повреждений деталь следует заменить.
Что касается электрических неисправностей, то их можно выявить только путем прозвонки обмоток. Для такой проверки лучше обратиться к опытному электрику.
После ремонта стартер собирается в обратном порядке. Перед установкой на авто, узел желательно проверить. Для этого подключаем его напрямую к аккумулятору.
Стартер на ОКУ: от каких авто подходит?
Одним из существенных недостатков стартера на «Ока» является отсутствие так называемого «купола». В тех узлах, где он есть, «купол» выполняет роль второй опорной точки для якоря. В «Ока» же, из-за отсутствия этой составляющей, второй опорой для вала выступает углубление в блоке двигателя. В него же и установлено опорная втулка. Поэтому в случае износа втулок – а это самая распространенная неисправность, замена их становиться серьезной проблемой для владельца.
Каталожный номер стартера ОКА: 391.3708 — если надумали ставить такой же.
Одним из вариантов решения проблем с втулками является установка на «Ока» стартера от другого авто. В качестве замены можно использовать стартер ВАЗ-2110, у которого «купол» есть.
Но чтобы установить «десяточный» стартер, придется выполнить определенные доработки самого узла, а также картера сцепления, для чего придется с авто снимать не только сам стартер, а и разбирать трансмиссию – снимать КПП, сцепление и демонтировать картер сцепления.
Чтобы установить стартер ВАЗ-2110 на «Ока» необходимо с помощью шлиф. машинки обточить поверхность «купола», тем самым уменьшив его диаметр. Также придется разрезать крепежные проушины.
В картере же с внутренней стороны нужно вырезать перегородку и обточить прилегающие к посадочному отверстию поверхности.
Все эти доработки направлены на то, чтобы новый узел полноценно «сел» в отверстие картера.
Одни умельцы вместо «родного» стартера на «Ока» установили даже узел от ВАЗ классического семейства, той же ВАЗ-2106. Но в этом случае доработки были существенны, поскольку стартер от «классики» более габаритный. Вопрос с установкой в этом случае был решен путем использования переходной плиты.
Замена и размер втулок
Тем же автолюбителям, у кого нет желания что-то переделывать, для устранения люфтов якоря, придется менять втулки.
С внутренней проблем не возникнет, поскольку она установлена в задней крышке и достать после снятия и разборки стартера, не сложно. А вот втулку, которая установлена в углублении в блоке, достать проблематично.
Вариантов ее извлечения – несколько:
Если с первыми двумя методами все понятно, то на третий следует рассмотреть поподробнее. В основе способа лежит свойство жидкости не сжиматься.
Технология выдавливания достаточно интересна – подбираем прут, по диаметру точно соответствующий отверстию втулки. Далее заполняем втулку полностью консистентной смазкой (к примеру, «Солидолом»). Затем прут вставляем в отверстие и забиваем его внутрь. Из-за сжатия «Солидол» проникнет под втулку и начнет ее выдавливать.
После извлечения изношенной втулки, устанавливаем ее на место новую, после чего останется только поставить на место стартер.
Ремонт и замена стартера в ОКА (Видео)
Как выбрать и починить стартер на Оке своими силами?
В каждом автомобиле стартерное устройство является одним из основных компонентов системы зажигания. Благодаря этому механизму осуществляется подача напряжения, которое впоследствии используется для воспламенения топливовоздушной смеси. И автомобили Ока не являются исключением. Подробнее о том, из каких элементов состоит стартер Ока, в чем заключается его принцип действия, а также какие неисправности для него характерны, читайте ниже.
Характеристика стартера на Оку
Для начала разберем основные функциональные особенности стартерных устройств. Начнем с конструкции и принципа действия.
Место расположения и предназначение
Стартерный узел представляет собой устройство, использующееся для преобразования электрической энергии в механическую, которая необходима для пуска мотора. В автомобилях Ока этот механизм находится под термостатом охладительной системы. Он зафиксирован с помощью винта и гайки на картере сцепления.
Устройство и принцип работы узла
В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы специальными винтами. Три из этих обмотки являются последовательно подключенными, а одна — шунтовая. Вся конструкция закреплена двумя крышками корпуса, зафиксированными с помощью винтов. На задней крышке находится специальный щеточный механизм с четырьмя щетками.
В самом корпусе расположен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластины коллекторного устройства. Последний представляет собой деталь торцевого типа. На передней части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, оснащенного, в свою очередь, внутренними шлицами. Непосредственно сам привод фиксируется на фалу при помощи специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.
На верхней части корпуса, в частности, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.
Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.
Фотогалерея «Основные компоненты»
Что касается привода, или как его принято называть — бендикса, то этот элемент являет собой муфту свободного хода, причем на одном ее конце имеется приводная шестеренка. Устройство стартерного механизма по своей конструкции предусматривает наличие муфты, которая необходима для подачи крутящего момента в одном направлении от узла к силовому агрегату. Когда агрегат будет запущен, произойдет разъединение механизма от мотора. Предназначение реле заключается в подаче шестеренок приводного элемента в соединение с маховиком.
Вкратце о принципе функционирования:
Какой узел подходит?
Многих автовладельцев интересует вопрос — от чего может подходить стартер на Оку? Поскольку штатные устройства не особо надежны и наши соотечественники часто сталкиваются с необходимостью проведения ремонта, приходится искать аналоги для установки. Самым оптимальным вариантом является механизм от Катэк для автомобиля ВАЗ 2110, именно он имеет идентичные крепления (автор видео — канал Expert R).
Характерные неисправности стартера и способы их устранения
Почему механизм крутит, но заводиться при этом не получается?
Рассмотрим основные неисправности в работе устройства, а также способы их устранения:
Если устройство выходит из строя, оно подлежит ремонту, который заключается в замене вышедших из строя конструктивных компонентов, либо в полной замене узла.
Видео «Ремонтируем механизм своими руками»
Подробное руководство по ремонту приведено в ролике ниже (автор — Sergey Neverov).
