Как сделать гармошку-конус для ретро-фотоаппарата
Как сделать гармошку для старинного фотоаппарата? Полез в интернет. Оказалось — гармошка (типа — баян) и мехи для фототехники скроены по-разному, то есть это две большие разницы. Более того, вопросов, как сделать, — масса, а подходящий вариант — 1 (один).
Мне не нужны рабочие мехи — мне нужна имитация, максимально приближенная к оригиналу. Фотоаппарат-то у меня не настоящий.
Для работы понадобятся: оргалит, ткань, марля, тонкий пластик (можно обрезки), лак, клей ПВА.

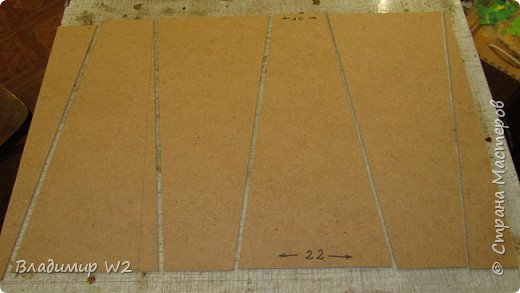

Из листа оргалита нарезаем 4 заготовки под конус. Высота любая.

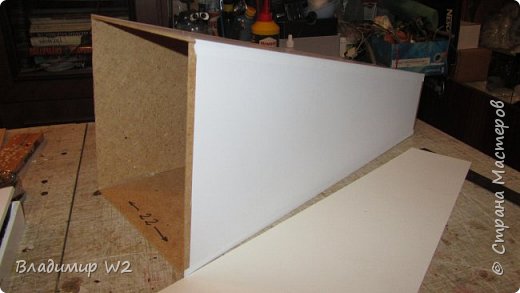

Внутри, по швам, обязательно пройтись горячим клеем, иначе в ходе работы возникнут проблемы.

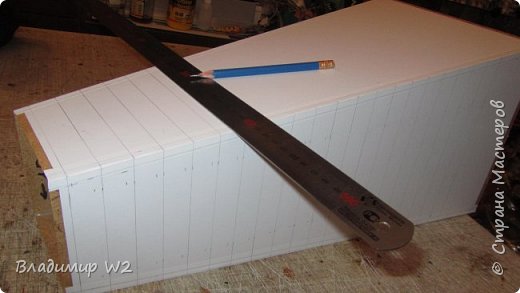

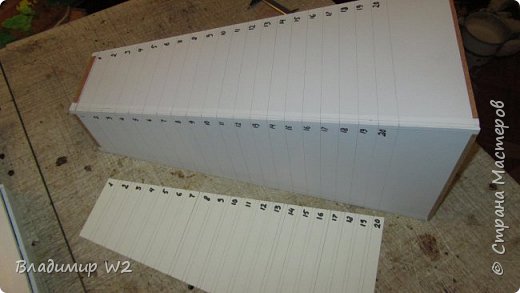

Разлиновка под рёбра жёсткости. Шаг в 20 мм. Расстояние между рёбрами будет 5 мм. Само ребро — 15 мм. Расстояние от угла сгиба — 6 мм.
Получилось по 20 рёбер с каждой стороны. Можно было сделать больше. Всё это дело обязательно следует пронумеровать.

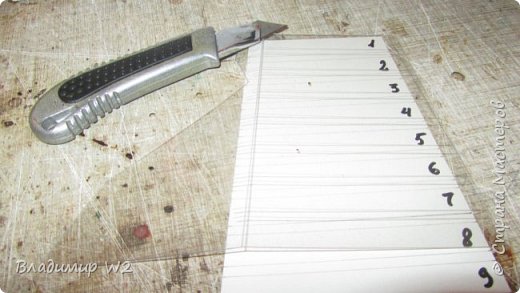

Кладём на разлинованный трафарет тонкий пластик и надрезаем рёбра. Перед тем как разломать, каждое ребро пронумеровываем.

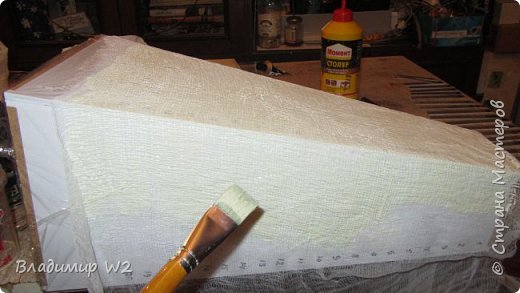

Конус обтягиваем пищевой плёнкой в 1 (один) слой и обклеиваем марлей на ПВА.

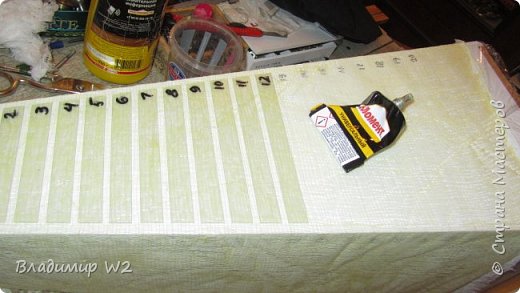

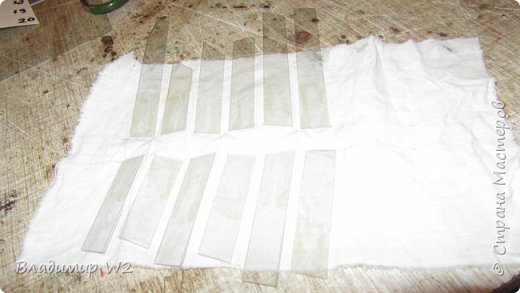

Сажаем рёбра по номерам на «Момент» или любой подобный клей (но не резиновый и не на ПВА)
ПВА пластик только «прихватит», но держать не будет.

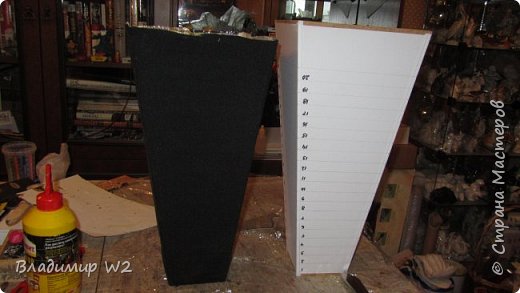

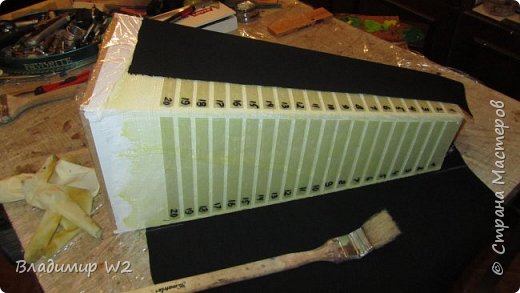

Покрываем эту фисгармонию лаком.
Делаем выкройку. Ткань также покрываем лаком. Лучше нитро, он легче и сохнет быстро.
Если не покрывать лаком, то при склейке:
1) ПВА будет жутко впитываться в ткань;
2) рёбра не приклеятся к ткани.

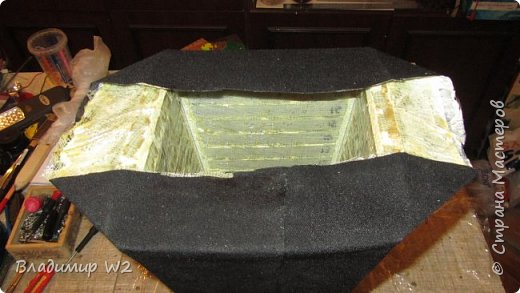

А складывать-то как?! Этот вопрос терзал меня с первой минуты.
Совет; сложить из обрезков «угол» будущей гармошки и попрактиковаться.
Вариантов два. 1-й не правильный. Это когда ребра начинают рвать ткань (паника). 2-й способ: две параллельные боковушки заворачиваются внутрь конуса, две другие от центра.

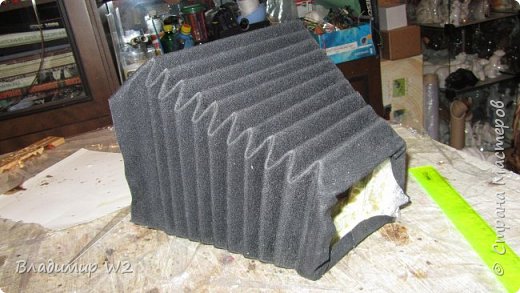

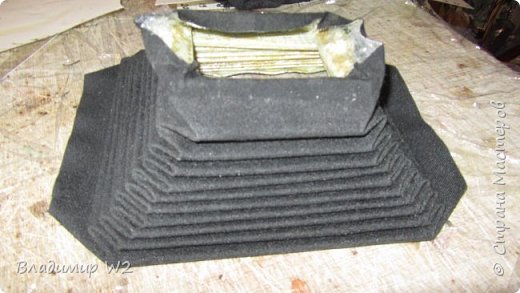

И оно само как-то так складывается ровнехонько.
Ткань средней плотности.
Если взять очень тонкую (бязь), будут видны рёбра.

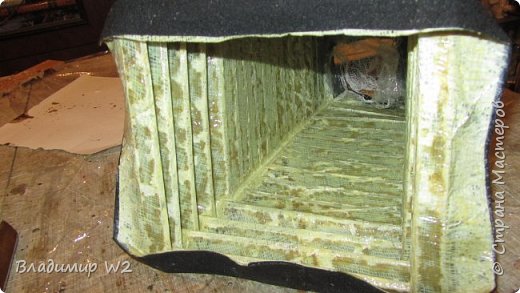

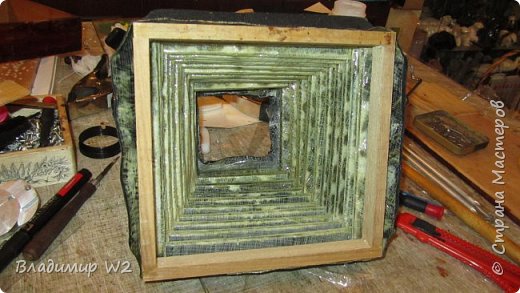

Сзади вклеивается рамка.

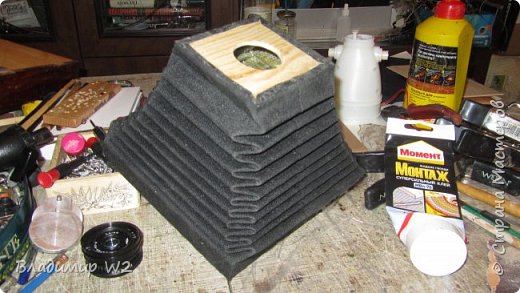

Спереди вставка под объектив.

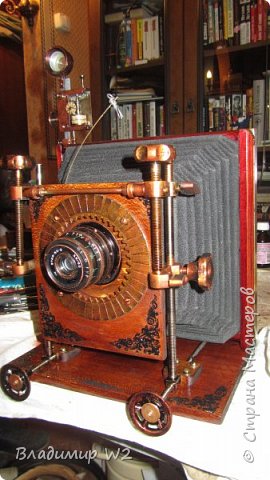

Ну, а дальше — кто чем богат.

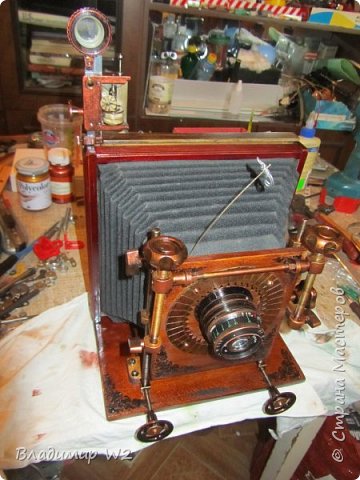

Объектив двигается, на тросике будет «летать» птичка. или муха, в общем, что найду — то и полетит.
Напоминаю, мастер-класс не про фотоаппарат, а про то, как сделать конусные мехи.
Всякие бумажно-картонные попытки что-то такое подобное «сложить по-быстрому» — убийство собственного времени с особым цинизмом (прошу занести последнюю фразу в протокол).
Макет модель Моделирование конструирование МК Гармошка конус для ретро-фотоаппарата Ткань Фанера
Из листа оргалита нарезаем 4 заготовки под конус.
Внутри, по швам, обязательно пройтись горячим клеем, иначе в ходе работы возникнут проблемы.
Получилось по 20 рёбер с каждой стороны. Можно было сделать больше. Всё это дело обязательно следует пронумеровать.
Кладём на разлинованный трафарет тонкий пластик и надрезаем рёбра. Перед тем как разломать, каждое пронумеровываем.
Конус обтягиваем пищевой плёнкой в 1 (один) слой и обклеиваем марлей на ПВА.
Сажаем рёбра по-номерам на «Момент» или любой подобный клей (но не резиновый и не на ПВА)
ПВА пластик только «прихватит», но держать не будет.
Покрываем эту фисгармонию лаком.
Делаем выкройку. Ткань так же покрываем лаком. Лучше нитро, он легче и сохнет быстро.
А складывать-то как?! Этот вопрос терзал меня с первой минуты.
Совет; сложить из обрезков «угол» будущей гармошки и попрактиковаться.
И оно само как-то так складывается ровнехонько.
Ткань средней плотности. Если взять очень тонкую (бязь) будут видны рёбра.
Сзади вклеивается рамка.
Спереди вставка под объектив.
