Как я из старого ПК сделал. Очень старый, но на самом деле новый
Всем привет! Давно чесались руки сделать визуально ушатанный ПК но с очень классными внутренностями. То есть не просто в старый системник запихать новое железо, а чтобы внешне это выглядело как комп переживший атомную зиму и 3 поколения бухгалтеров. В итоге нашёл наконец время, и вот что получилось!
Тут можно посмотреть подробную видеоверсию:
Ну а тут я продолжу в классическом фото-текстовом формате.

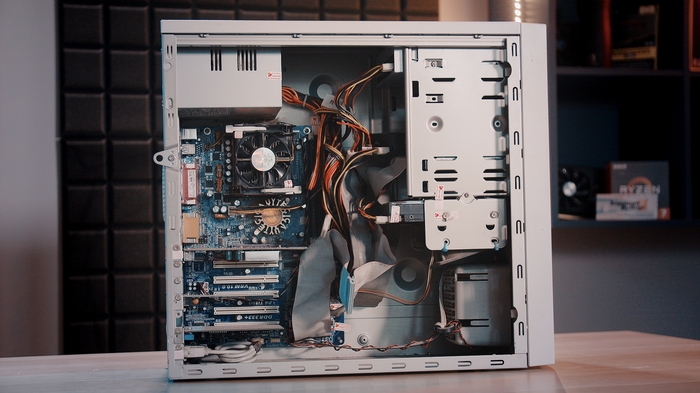

Итак, за основу был взят корпус, который пылился в кладовке года эдак с 2008го, сама система была собрана в 2003м.

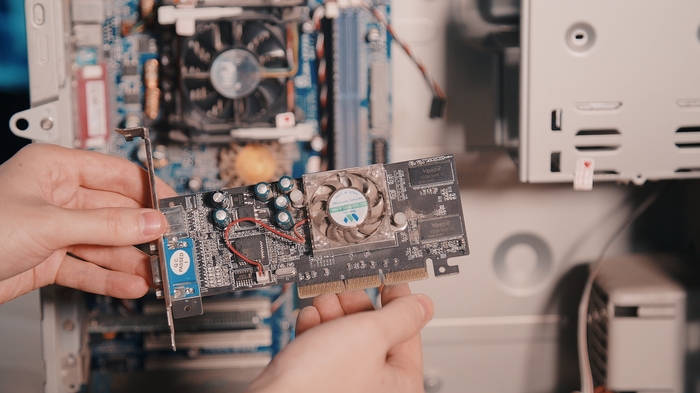

Видеокарта здесь стояла легендарная MX 440

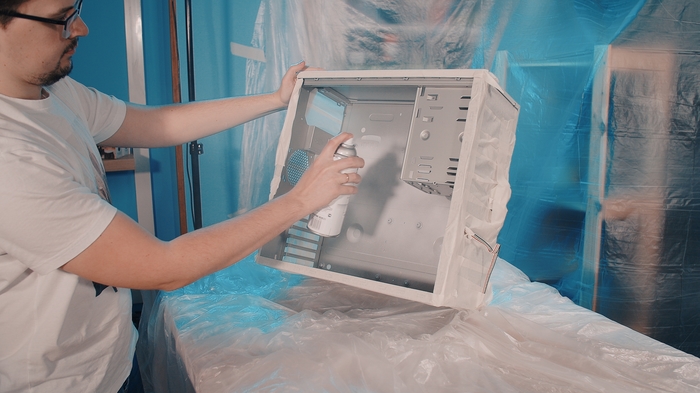

Затем заклеиваю все отверстия малярным скотчем, обезжириваю и грунтую. (без маски и перчаток. Ужас, знаю. Не повторяйте моих ошибок.)

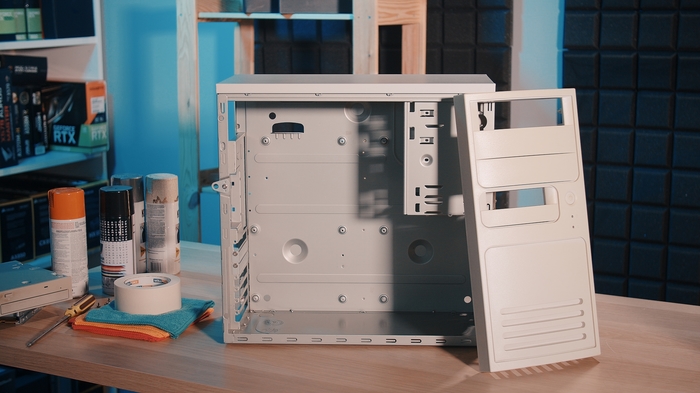

Белые внутренности уже сами по себе смотрятся неплохо, но в белый цвет корпуса я уже красил. В этот раз решил попробовать что-то новое. А именно краску с имитацией хрома.

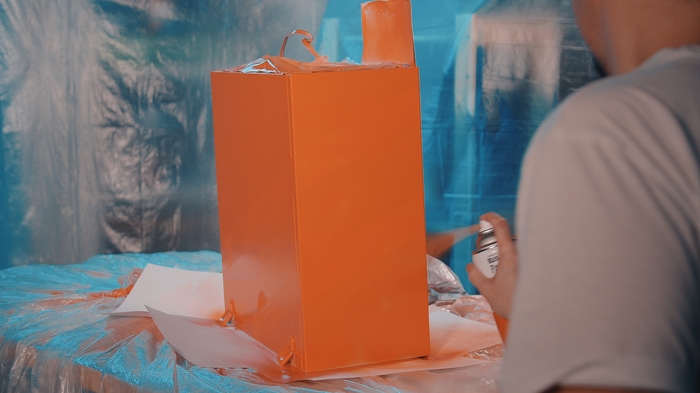

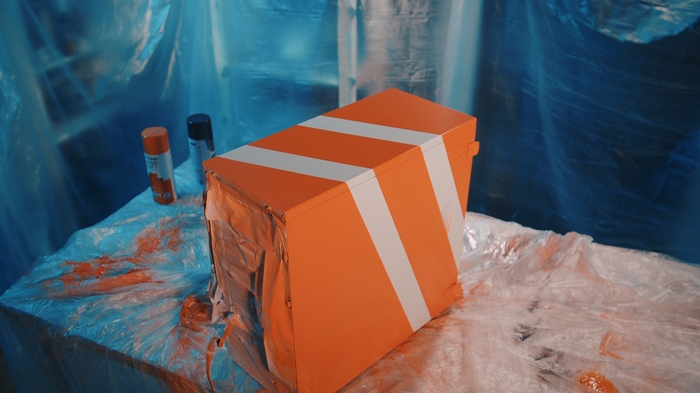

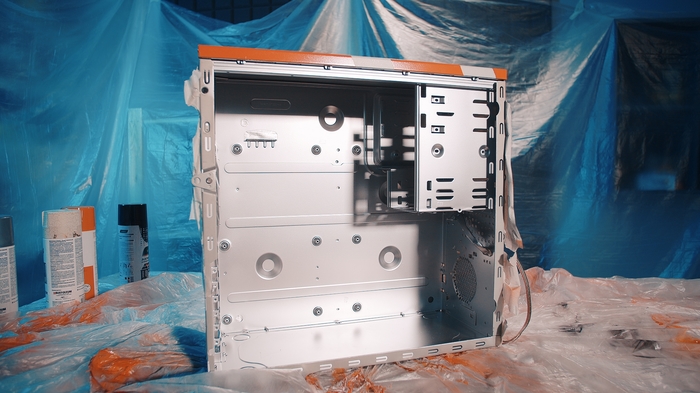

Пока внутренняя часть сохла, я покрасил внешние стенки в оранжевый.

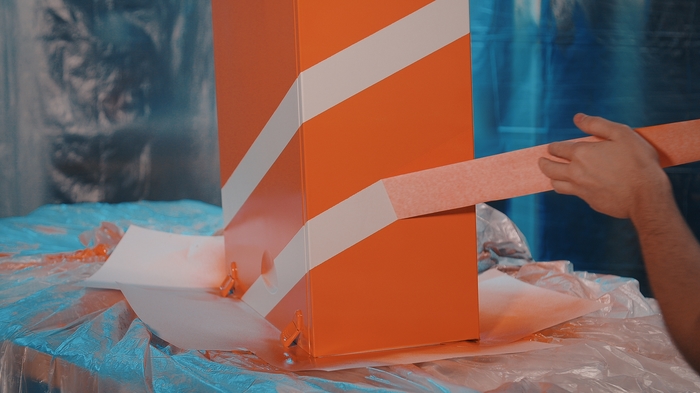

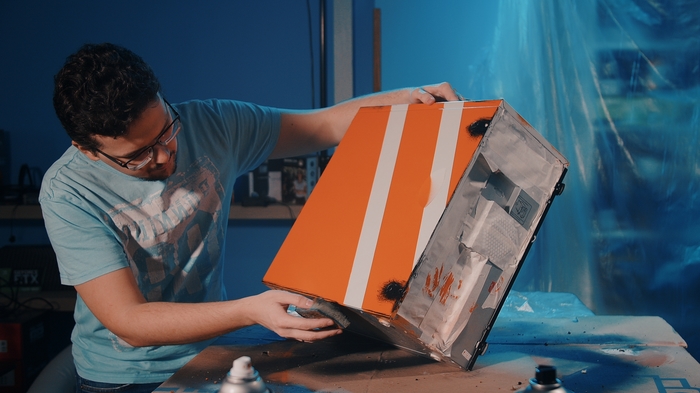

Но предварительно я наклеил две полоски малярного скотча, и как только краска схватилась (но не высохла!) я их отцепил
Если переждать, и краска высохнет, то при отклеивании она может потрескаться по краям и даже отвалиться достаточно крупными кусками.

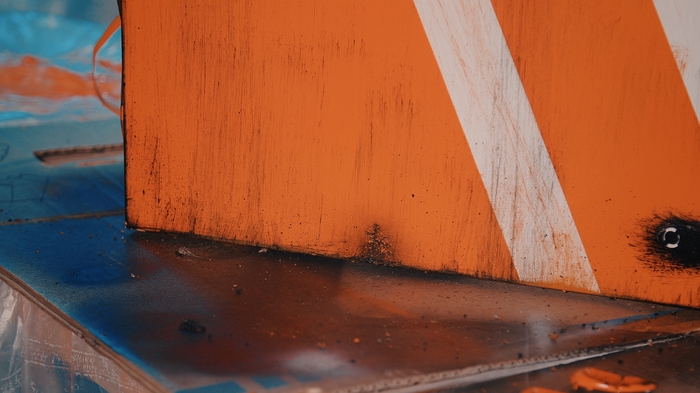

Беру обычную губку, брызгаю на неё чёрной краской и начинаю наносить имитацию царапин и потёртостей
И вот у корпуса уже начинает проявляться характер, история и нелёгкая судьба. Пусть выдуманная и нарисованная, но всё же.
Пластиковую переднюю стенку также сначала крашу в оранжевый

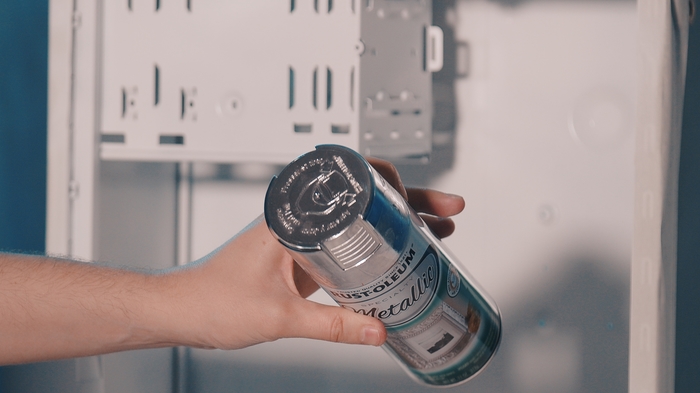

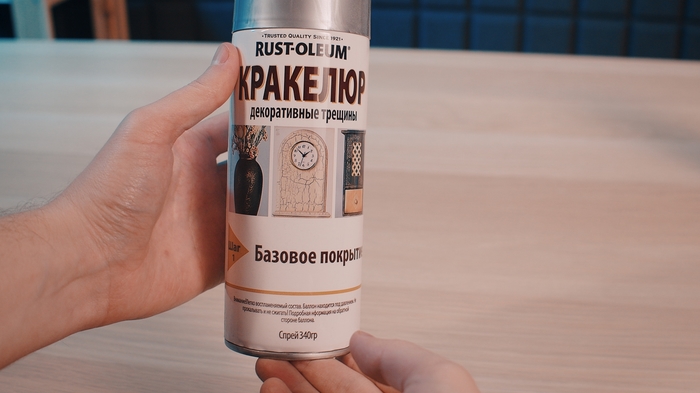

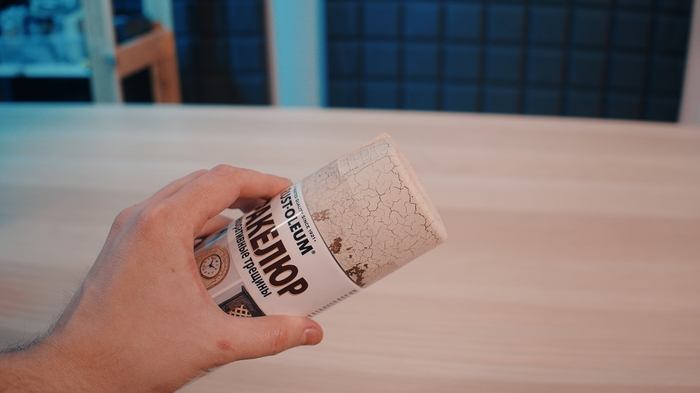

На самом баллончике, а именно на его колпачке показан пример как это может смотреться.
Тут в качестве основы производитель использовал что-то золотистое, но мне нужно, чтобы под трещинами просматривался оранжевый цвет.
Оранжевой основы я не нашёл, зато в магазине была серая. Её я и наношу, но так чтобы не перекрыть оранжевый полностью.
По идее так делать не нужно, то есть основа должна ложиться на сам материал а не на слой краски. Потому что в основе содержится что-то вроде растворителя и краска под ней начинает облазить и пузыриться
Но в данном случае мне это только на руку! Больше фактуры богу фактуры!
Теперь, пока основа не высохла, напыляю два слоя верхнего компонента, который отвечает за создание трещин.

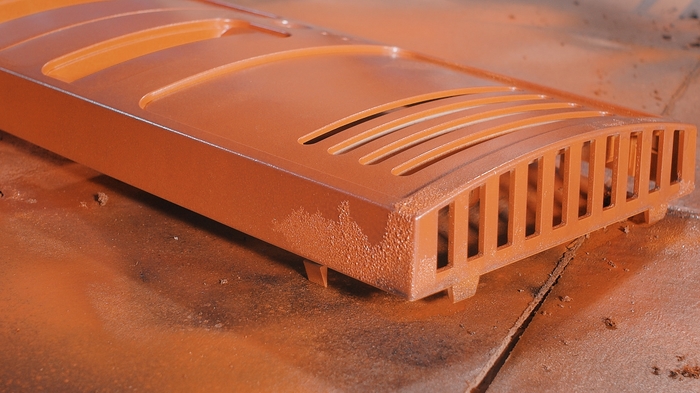

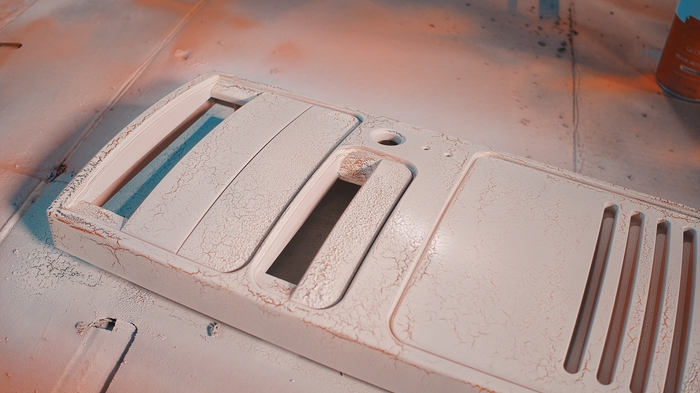

И буквально через пару минут получаем вот такую потрясающую поверхность с неровностями и оранжевыми жилками.
Но естественно мне этого мало. Я снова беру чёрную краску и напыляю имитацию грязи и гари, а потом дорабатываю детали губкой.
Вот так это смотрится уже после высыхания.

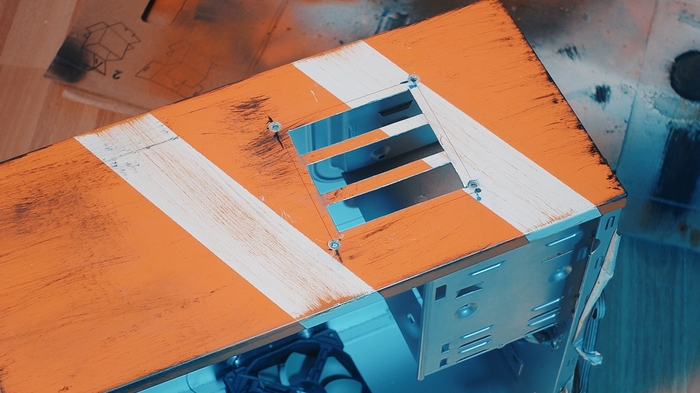

И тут я вдруг вспомнил о необходимости выброса горячего воздуха из корпуса, и вырезал сверху вентиляционные отверстия и крепления для радиатора жидкостной системы охлаждения процессора. По-идее, этим было лучше заниматься ещё ДО покраски, но комбинация ctrl+Z в реальной жизни не работает, поэтому пилим на живую.

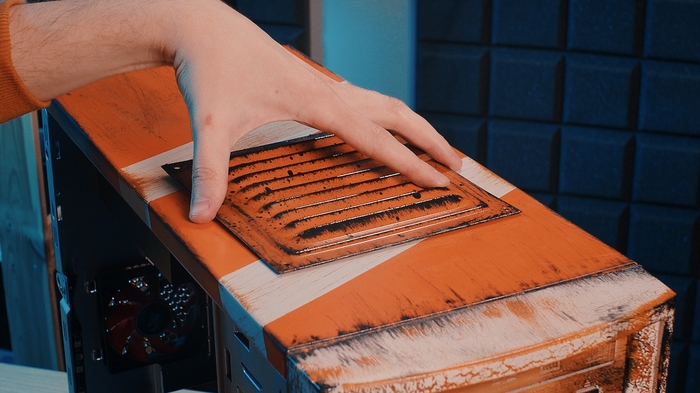

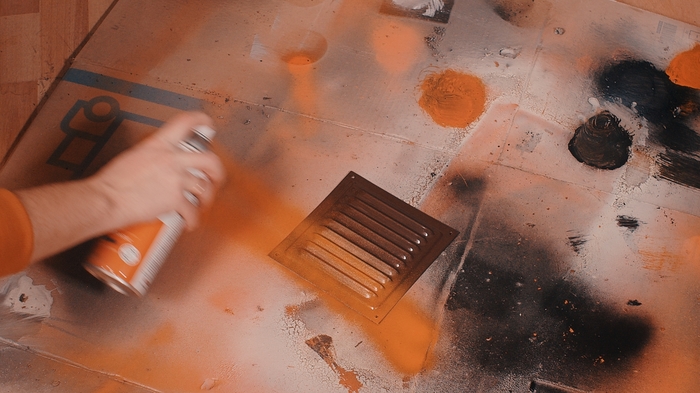

Выглядит не очень эстетично, но я прикрою это декоративной решёткой, покрашенной и испачканной в цвет корпуса.
Закрепил я её просто на двухсторонний скотч.

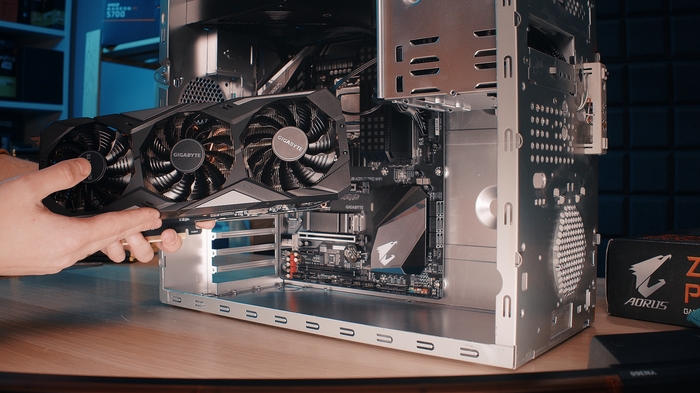

Теперь осталось только установить внутрь железо и насладиться результатом!
Я бы хотел показать результат со всех ракурсов, но к сожалению уперся в лимит на количество фото в посте. Но все подробности, кучу мелких деталей а также тесты в играх и температурные показатели вы можете посмотреть в видео, оно прикреплено в самом начале.

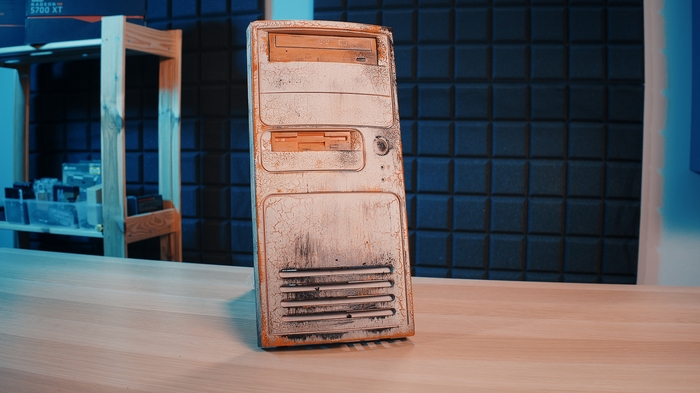

Я назвал проект «Контраст» и своё имя он оправдывает полностью. Очень потрёпанный внешний вид контрастирует с блестящими внутренностями и новым железом.
И да, купить готовое решение проще и дешевле.
Делал сам, от краски пару дней отмывался сам, монтировал сам, заливал на свой канал, снимал мой друг, своим родителям показал, тег «моё» оправдан полностью.
Снимали, кстати на тапок под названием BlackMagic Pocket 4k. Если интересно, могу и про него рассказать.
Вообще я много чего рассказываю про технологии и всё что связано с компьютерами, можете заглянуть на мой YouTube канал https://www.youtube.com/goodchoiceshow
Там кроме этого проекта есть ещё несколько не менее, кхм. интересных. Например компьютер в ящике для фруктов.
Ладно, спасибо за внимание, плюсуйте если понравилось, а я наверное ещё чего-нибудь из своих экспериментов в текстовый формат переведу.
Моддинг компьютеров: подборка 2020 года
У всех пользователей разные подходы к сборке ПК. Большинство считает, что главное в системном блоке — производительность и надежность, и не важно, как это все выглядит. К тому же, по их мнению, если системник стоит под столом, важнее соотношение мощности на каждый потраченный рубль. Кому-то нужно, чтобы компьютер был тихий и мощный, кто-то любит компактные системы. Но до сих пор остались энтузиасты, кто считает, что компьютер должен и снаружи, и внутри выглядеть «на все сто». Именно благодаря им и жив моддинг.
Сейчас ситуация не как в начале двухтысячных, когда все системные блоки, как в знаменитой рекламе, были «серыми ящиками». Есть корпуса на любой вкус, покупатель не ограничен определенной расцветкой, формой и размером. Уже нет нужды вырезать дремелем окно в глухой стенке, чтобы вставить туда оргстекло и автомобильный уплотнитель. Производители выпускают различные компоненты с подсветкой, цветовая схема выбирается в приложении, кабели для блоков питания можно купить сразу в оплетке. Поэтому то, что раньше можно было назвать полноценным моддинг-проектом, сейчас именуется просто сборкой. Но и среди таких компьютеров часто встречаются те, что смело можно назвать шедеврами.
В этой статье пять проектов, которые были созданы в конце 2019-го – начале 2020 года. Все они довольно сдержаны по дизайну, и это так называемые «кейсмоды», то есть базируются на готовых корпусах.
Stealth Build
Stealth Build — классический проект, который моддеры из австралийской команды GGF собрали на базе новинки — корпуса Antec P120. Процесс создания можно увидеть в пятиминутном ролике выше. Корпус отлично подходит для сборки мощной системы с производительным водяным охлаждением. А похвастаться действительно есть чем: процессор Intel i9 10900X, 64 ГБ оперативной памяти, NVIDIA GeForce RTX 2080Ti. Жестких дисков нет — под радиаторами материнской платы ASRock X299 Creator спрятаны два SSD WD Black 1TB SN750. Питает сборку БП на 850 Вт от Antec.
Бренд практически не представлен в России сейчас, хотя раньше их продукцию найти в продаже было легко. Antec больше известен как производитель корпусов и блоков питания, сейчас они выпускают и оперативную память, в этой сборке как раз используется ОЗУ ANTEC Katana. Провода от БП заменены на готовые в оплетке — Pro Sleeved Cables от CableMod.
В корпусе есть возможность разместить два радиатора 360 мм. Итого 6 секций, которые продуваются словенскими вентиляторами EK Vardar. Все остальное охлаждение фирмы Bitspower. Жидкостью охлаждается как процессор, так и видеокарта. Твердые трубки разведены красиво, видна рука мастера. Охлаждающая жидкость — PrimoChill Vue Premix Gray. Залита больше для внешней красоты, постоянно неоднородные жидкости применять не рекомендуется, могут засориться микроканалы в водоблоках.
Из необычного – 5,5-дюймовый OLED экранчик, на котором отображаются параметры системы.
Jurassic World by Zenator
Jurassic World by Zenator уже можно смело назвать моддинг-проектом. Автор создал его для конкурса от Thermaltake — CaseMOD Invitational Season 2 2019. Именно поэтому большая часть комплектующих, в том числе корпус, блок питания на 1200 Вт и все для водяного охлаждения — этого бренда. Стилизован проект под фильм «Парк Юрского Периода».
Корпус Thermaltake Core P5 моддер превратил в кусок породы, в которой окаменелости древних ящеров соседствуют с вполне актуальными компьютерными комплектующими: Ryzen 5 3400G, Zotac RTX 2060, SSD от Plextor и ОЗУ от Thermaltake. Материнскую плату практически не видно — это Asrock Steel Legend X570.
Скелеты динозавров и логотип проекта изготовлены при помощи 3D-печати, затем допилены и покрашены вручную. Имитация камня — двухкомпонентная глина для моделирования и монтажная пена.
На задней части корпуса разместился резервуар для системы жидкостного охлаждения Thermaltake Pacific Core P5 DP — D5 Plus. По замыслу производителя этот резервуар с интегрированной помпой должен быть расположен в другом месте — между радиатором и материнской платой.
Проект получился довольно необычным, но гармоничным. Возможно кого-то удивит избыточная мощность блока питания и общая несбалансированность системы. Но это конкурсный моддинг-проект, а железо для его создания выделяют спонсоры, поэтому такая конфигурация получилась.
Ознакомиться с журналом работ можно по ссылке.
Project #AORUS-KS
Project #AORUS-KS – отличный проект, который создан командой bit-tech.net при поддержке Intel, AORUS и Cooler Master.
Основой для модификации послужил просторный корпус Cooler Master COSMOS C700M.
Текстового журнала работ нет, но есть три видео, которые хорошо сняты, и даже без знания языка все становится понятно.
На первом видео нам показывают комплектующие, рассказывают об идее проекта и разбирают корпус. От C700M остается только меньшая часть шасси и внешние панели.
Второе видео более интересно, с материнской платы снимаются все накладки и водоблок, и после покраски и полировки вместо черного в оформлении платы и видеокарты преобладает серебристый цвет. Также можно увидеть все комплектующие для водяного охлаждения. Они от бренда Corsair.
Третье, самое интересное видео — ни слова по-английски, зато под приятную музыку происходит превращение алюминия и акрила во внутренние панели корпуса и кастомные резервуары. Все это происходит на фрезерном станке с ЧПУ. В конце видео — оплетка проводов, сборка и готовый проект. Два контура для охлаждения: с оранжевой жидкостью — на видеокарту, с белой — на процессор. Материнская плата и видеокарта направлены вниз разъемами. Ну и куда же без RGB подсветки. Когда ее включают, проект можно разглядеть во всей красе.
SFF Endgame
А что будет, если такую же конфигурацию как в предыдущем проекте (i9-9900KS и RTX 2080 Ti) попробовать ужать в маленький корпус формата mITX? Получится «SFF Endgame».
SFF расшифровывается как Small Form Factor. Сейчас довольно популярная категория сборок, но и наиболее сложная и затратная. Компактные материнские платы, например, Asus Strix Z390-I, как в этом проекте, могут стоить больше своих полноформатных аналогов. Блоки питания SFX-формата только недавно стали появляться мощные, здесь установлен Corsair SF750.
Для сборки используется экзотической корпус Sidearm T1 формата «сэндвич» (или «бутерброд»), когда материнская плата и видеокарта расположены параллельно друг другу «спина к спине». Соединение — через качественный удлинитель, так называемый «райзер» (riser).
Производитель корпуса рекомендует радиатор СЖО 2×120 мм толщиной 25-30 мм. Моддер использует Alphacool NexXxoS ST30, установлен радиатор в нижней части. Недостаток места заставляет применять нестандартные решения — слим-вентиляторы от Noctua и помпу Alphacool, которая объединена с процессорным водоблоком. Также пришлось отказаться от резервуара СЖО и модных жестких трубок.
MBX MKII
Если кто-то считает, что модифицируют только игровые ПК, и основной моддинг это RGB-подсветка во всех местах, то компьютеры фирмы XFORMA говорят об обратном.
Это высококачественные рабочие станции, эстетике которых позавидует любой игровой ПК. «Функциональное искусство», как создатели сами называют свои сборки.
MBX MKII — одна из их последних работ, двухпроцессорный компьютер на базе материнской платы Asus WS C621E SAGE. Два серверных процессора Intel Xeon Platinum 8180 с 96 ГБ серверной ОЗУ и для комплекта две NVIDIA GeForce Titan V в SLI.
Все компоненты жидкостного охлаждения фирмы EK в строгом черном цвете.
Корпус SilverStone Temjin TJ07, очень популярный в моддинг-проектах несколько лет назад, кажется стоковым только на первый взгляд, он полностью переработан. Все эти внешние панельки с узкими прорезями, перегородка с подсветкой, отсек для накопителей, верхнее крепление вентиляторов — кастомные элементы, которые при желании можно приобрести отдельно. От TJ07 создатели взяли только часть рамы.
Корпус для компьютера из подручных материалов
И снова здравствуйте. У многих «самодельщиков» есть горы остатков разного рода материалов. Мастеришь что-нибудь из фанеры или OSB панелей – обязательно останутся обрезку. Сломался старый компьютер, но не пихать же новую начинку в старый, потертый и побитый жизнью корпус. Треснул экран ноутбука или вышел из строя телевизор или монитор – и вроде работает, но и пользоваться неудобно из-за трещины. Вот и валяется всякого такого рода хлам, выбросить жалко, а применения нет. Вот и у меня набрось кучка такого хлама, только еще стоит добавить к этому старую материнскую плату с процессором и памятью. Вот и родилась у меня идея сделать из всего этого хлама корпус для компьютера. Топовый компьютер, конечно, не получиться, но как медиа плеер или смарт приставка к телевизору – будет достаточно. Собираем по сусекам все что есть:
— Старый корпус от системного блока (если есть – хорошо, нет – обойдемся и без него).
— Обрезки фанеры толщиной от 6 мм до 10 мм.
— Обрезки оцинковки
— Материнская плата
— Процессор для материнской платы
— ОЗУ
— Жесткий диск
— Компьютерный блок питания
— Пластик прозрачный или матовый (можно достать из разбитых ЖК экранов)
— Кнопки без фиксации с подсветкой на 12 В
— Двусторонний скотч на пористой основе
— Саморезы по дереву 3 х 12, 3 х 20, 3 х 30
— Дрель, болгарка, электролобзик
— Сверла по металлу 2.8, 3.0, 3.2, 4.0, 6.0, 8.0, 16 мм
Снимаем крышки и добираемся до нужной нам детали:
Нам нужна металлическая основа, к которой крепиться материнская плата.
На некоторых системниках она легко снимается, открутив пару саморезов. На некоторых придется высверливать заклепки. У меня, например, эта основа составляла единое целое с нижней частью, так что пришлось обрезать болгаркой.
Достаточно часто, бывает так, что обрезков нужного размера нет, тогда поступаем следующим образом – нарезаем полоски из фанеры толщиной от 1 до 2 см и собираем из них нашу рамку:
Так как полоски тоненькие, при сборке обязательно, перед закручивание саморезов, просверливаем сверлом 2.8 мм места вкручивания саморезов, чтобы не расколоть полоски фанеры:
Собираем рамку такого же размера. Для придания конструкции жесткости – вырезаем квадратики размером примерно 3 х 3 см, разрезаем их по диагонали на две части:
Получившиеся детали крепим по углам рамки:
В зависимости от вашей материнской платы, надо будет добавить продольных или поперечных полосок внутри рамки, для крепления материнской платы. Посмотрите по схеме:
Затем нам понадобится вторая рамка размером 41,5 х 23 см. Это будет верх нашего блока. Ее изготавливаем также, как и первую. Для соединения рамок между собой, понадобятся металлические уголки. Можно изготовить их из обрезков оцинковки. А можно их достать из разбитого ЖК экрана. Нам нужны четыре уголка длиной 11 см. Я буду вставлять материнскую плату со встроенным графическим чипом (материнская плата старая, времен, когда графический чип был на матиренке, а не в процессоре). Если вы хотите устанавливать полноценную видеокарту, уголки должны быть длиной не меньше 14 см. Ширина стороны примерно 1 см.
Просверливаем наши металлические уголки по краям для крепления к рамкам саморезами.
Нижняя рамка с подготовленными полосками для крепления материнской платы:
Теперь пришло время достать материнскую плату:
Примеряем ее на нашу рамку. Места крепления отмечаем маркером. Теперь берем крепления для материнской
Обратите внимание такие крепления бывают с обычной резьбой и крупной (типа саморез). Так как мы будем вкручивать в фанеру, нам понадобятся крепления с крупной резьбой
Вкручиваем их в отмеченные места на рамке:
И ставим материнскую плату
Рядом с материнской платой устанавливаем блок питания:
Блок питания прикручиваем короткими саморезами с обратной стороны рамки. В корпус блока питания саморезы надо вкручивать со стороны вентилятора, отступая 3 мм от края. Таким образом вы не повредите внутренние части блока питания.
Все собранное снизу выглядит так:
Будущая задняя часть системного блока:
Берем верхнюю рамку, в ней ставим поперечные перекладины.
Для крепления жесткого диска нам понадобятся уголки, можно их вырезать от старого системного блока или изготовить из оцинковки:
Прикручиваем жесткий диск:
Крепим получившуюся конструкция на верхнюю рамку:
Верхнюю рамку совмещаем с нижней, соединяем их уголками:
При такой установке жесткий диск висит над чипсетом и перекрываем гнездо PCIex. Если вы планируете устанавливать карту в эти слоты, жесткий диск нужно будет перенести в другое место. Например, над блоком питания места достаточно. Жесткий диск можно установить, как 3.5 – дюймовый, так и размером 2.5 дюйма:
Шаг 2 Изготовление лицевой панели.
Для лицевой панели мы возьмем пластик толщиной 3 мм. Нам подойдет прозрачный или матовый. Пластик сложный для обработки материал. Резать его лучше всего ручной пилкой по металлу. Электробзик будет сильно нагревать пластик, а тот в свою очередь налипать на режущее полотно. При сверлении так же нужна предельная аккуратность. Сверлить надо на чем-нибудь ровном, чтобы пластик не треснул от давления сверла. Из такого пластика вырезаем прямоугольник размером 41,5 х 11 см.
Для украшения и в качестве кнопок включения и перезагрузки будем использовать кнопки без фиксации с подсветкой на 12 вольт.
Для двух таких кнопок делаем отверстия в правом нижнем углу лицевой панели. Так же на лицевой панели нам понадобятся несколько USB портов. Их можно взять с планки расширения USB и COM:
От планки откручиваем COM порт, а угол для крепления отрезаем, он будет мешать. Такую панель используем для разметки отверстий под USB на лицевой панели:
По периметру панели с отступом в 5 мм от края делаем отверстия 3.2 мм для ее прикручивания. Должно получится так:
По периметру заготовки системного блока клеим двусторонний скотч:
Так как у меня пластик прозрачный, на наклеенный скотч вначале клеим матовый светофильтр или просто листик тонкого пластика, на самый крайний случай сойдет просто лист бумаги А4:
Сверху этого, используя саморезы, крепим лицевую панель:
В подготовленные отверстия вставляем кнопки и USB порта:
Шаг 3 Остальные панели.
Левую панель изготавливаем по такой же технологии. Скотч:
Светофильтр и пластик:
С правой стороны у нас находиться процессор, там необходимо сделать выход для горячего воздуха от процессора. На одну половину правой наклеиваем светофильтр.
На вторую ставим декоративную защитную сетку от сгоревшего блока питания:
На вторую половину крепим пластик:
В конечном итоге получаем правую панель с выхлопом для горячего воздуха:
Переходим к задней панельке. Ее мы будет изготавливать из оцинковки или любого другого подходящего, тонкого металла. Прежде всего вырезаем прямоугольник 41,5 х 11 см. Затем прикладываем и отмечаем место под заднюю панель от материнской платы. Также нужно сделать вырез под вентиляционное отверстие блока питания:
Крепим ее на корпусе:
Осталось закрыть верх и низ нашего будущего корпуса. Берем крышки от старого никому не нужного корпуса:
Для начала убираем уголки для фиксации крышки, они будут мешать. Просто загибаем из и прибиваем молотком:
Крышку с проделанными вентиляционными отверстия будем использовать как верхнюю. Так ка необходимо обеспечить приток воздуха для охлаждения процессора. Обрезаем крышку по размерам нашего корпуса:
Нижнюю крышку также вырезаем по размерам корпуса. Так же делаем там прорезь для притока воздуха к блоку питания:
Чтобы крышки можно было легко и быстро снимать, делаем отверстия в основе корпуса под болтики и вставляем в них гайки:
Снизу необходимо обеспечить приток воздуха для блока питания. Поэтому корпус нужно поставить на ножки. Примерно такие:
Крепим их на нижней крышке:
Сделанный нами системный блок можно ставить и на боковую панель, то есть устанавливать вертикально. В этом случае надо только ножки установить на боковую панель.
Далее добавил подсветку в блок, как сделал, читайте в статье.
