Как сделать стеклоподъемник на калине
Неработающие стеклоподъемники: причины и способы устранения поломки
Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.
Инструкция по замене электродвигателя
Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.
Процесс замены рассмотрен на примере автомобиля Лада Калина:
1. Сначала снимите обшивку дверей.
2. Отключите все провода.
3. Отсоедините редуктор и замените его на новый.
Почему не работает правый (левый) стеклоподъемник на Лада Калина
Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.
Есть напряжение?
Также необходимо проверить наличие напряжения на клеммах электрического мотора, который приводит в действие механизм стеклоподъемника. Зачастую данный узел отказывает по причине отсутствия напряжения. Если электричества нет, нужно искать разрыв цепи. Обычно неисправность стоит искать в и реле. Также стоит очистить контакты пульта управления. Часто по этой причине на автомобиле «Лада Калина» не работает стеклоподъемник (правый или левый).
Причины выхода из строя
Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:
Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.
Методы устранения неисправности
Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:
Составляющие системы стеклоподъемников
Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.
В саму систему входят такие компоненты:
Общее устройство системы ЭП
Не работает стеклоподъемник на Калине
Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.
Это интересно: Видео уроки по удалению вмятин без покраски
Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.
В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.
Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.
Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе.
Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи. При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей.
В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.
Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в
Фотоотчет об установке электростеклоподъемников «ГРАНАТ» в передние двери LADA Kalina
Принимая участие в нашей акции, покупатели помогают нам рассказывать об установке стеклоподъемников на различные автомобили.
Железняков Сергей Николаевич из г. Волжский (Волгоградская область) в своем отчете рассказал, как установить электростеклоподъемники «ГРАНАТ» в передние двери LADA Kalina.
Отчет об установке электрических стеклоподъемников «ГРАНАТ» на Калину (ВАЗ-1118) будет не очень-то и большой, так как проблем с установкой не возникает никаких.
Так выглядит мой старый электрический стеклоподъемник.
Затем необходимо просверлить отверстие диаметром 6 мм на расстоянии, примерно 11,7 см от верхнего технологического отверстия рамки двери, находящегося ближе к замку открывания двери (на фото отмечено желтой полосой).
Вставляем электрический стеклоподъемник «ГРАНАТ» через нижний проем рамки двери.
Для облегчения разворота стеклоподъемника внутри двери, лучше вставлять его так, как показано на фото, по направлению к замку закрывания двери.
Затем поднимаем электростеклоподъемник в верхнее положение, закрепляем планку стекла к стеклоподъемнику.
Все готово. Осталось только подключить проводку и собрать дверь.
Благодарим Вас, Сергей Николаевич, за подготовленный отчет. Обещанный приз мы перечисляем на счет Вашего мобильного телефона.
Купить электростеклоподъемники «ГРАНАТ» для LADA Kalina и LADA Granta (в передние двери) Вы можете в нашем интернет-магазине
Лада Калина Седан › Бортжурнал › Регулировка стеклоподъёмника.
Небольшой неподробный рассказ о регулировке заднего стеклоподъёмника на Калине.
Однажды перестало открываться стекло задней левой двери. Были слышны щелчки реле, но стекло никуда не двигалось. По щелчкам понял, что кнопки не при чём, да и скорее всего вся электрика тоже. Раз сразу происходит отключение по току, значит питание на электродвигатель подаётся, но крутиться он не может. Следовательно где-то что-то заклинило. Либо в двигателе, либо в механизме.

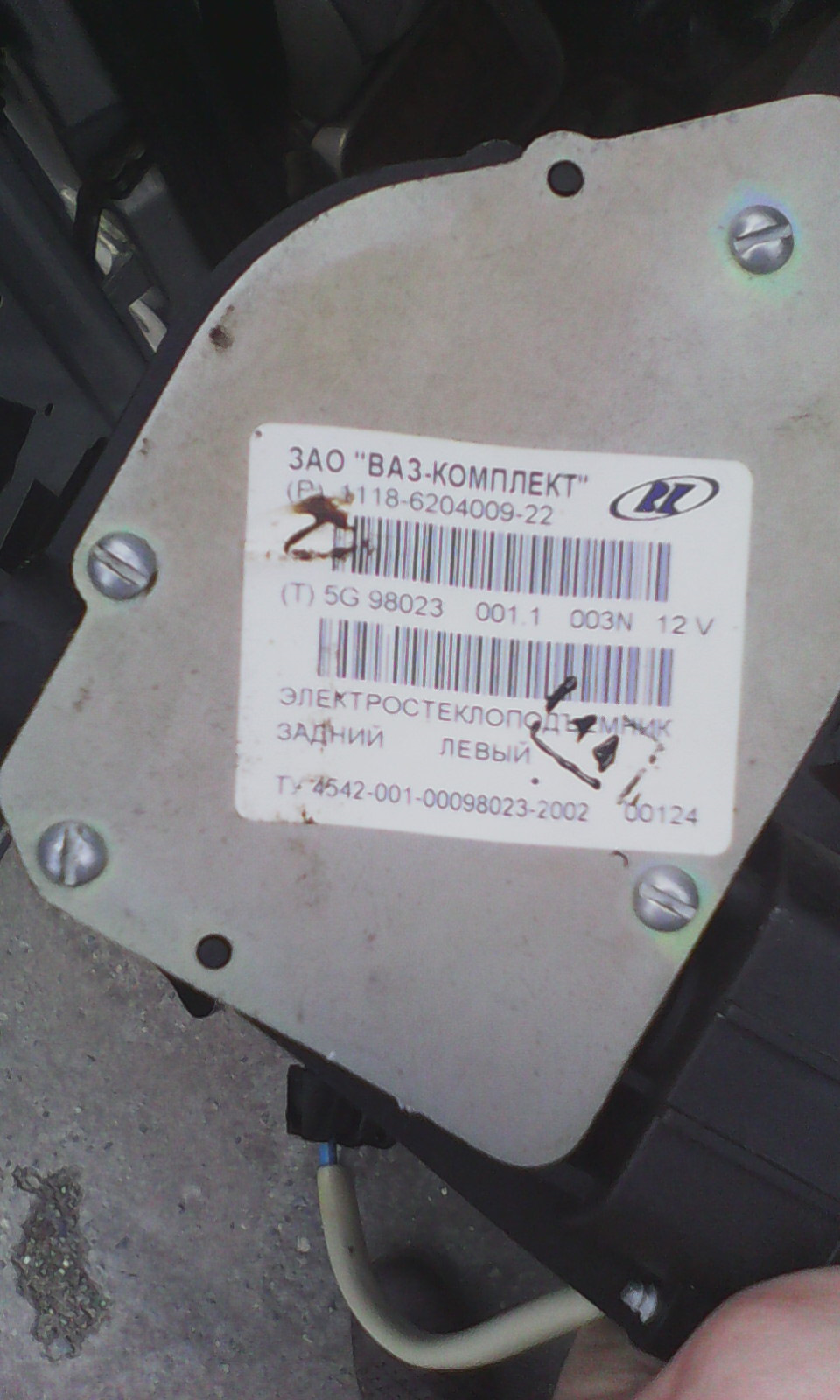

Полез разбирать. Очень порадовала легкость снятия обшивки. Да и весь механизм стеклоподъёмника вытаскивается довольно просто, надо только открутить несколько гаек и в правильную сторону его повернуть, чтобы вытащить. Это получается интуитивно.

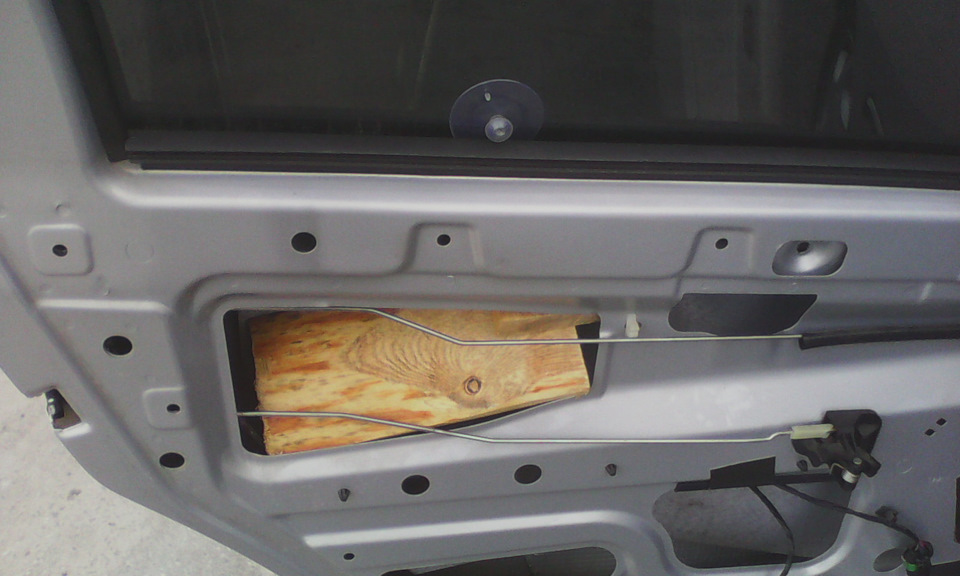

2. Использовать присоски.

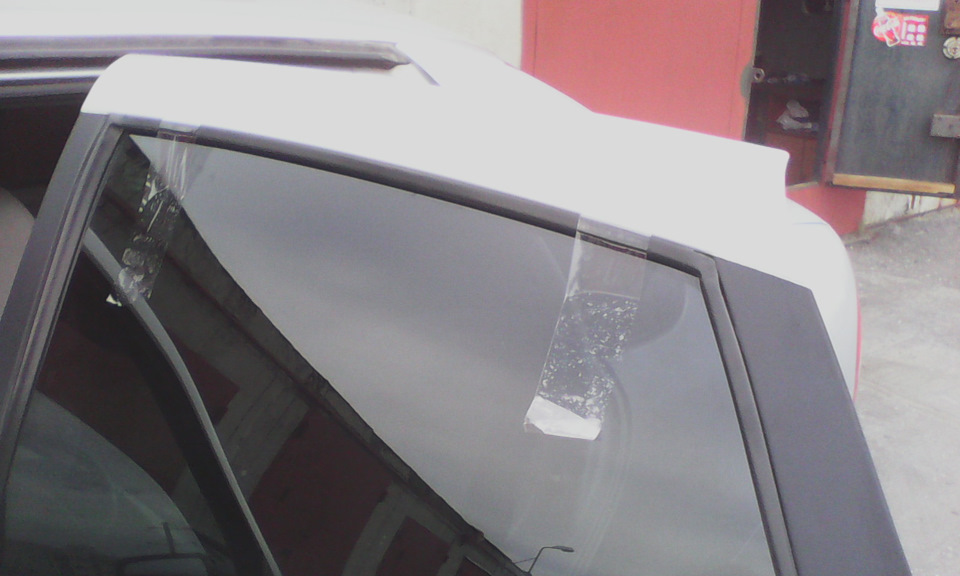

3. Зафиксировать стекло скотчем.
А лучше использовать все три способа одновременно, потому что деревяшка может выскочить, присоски отлепиться, а скотч отклеиться или оторваться.

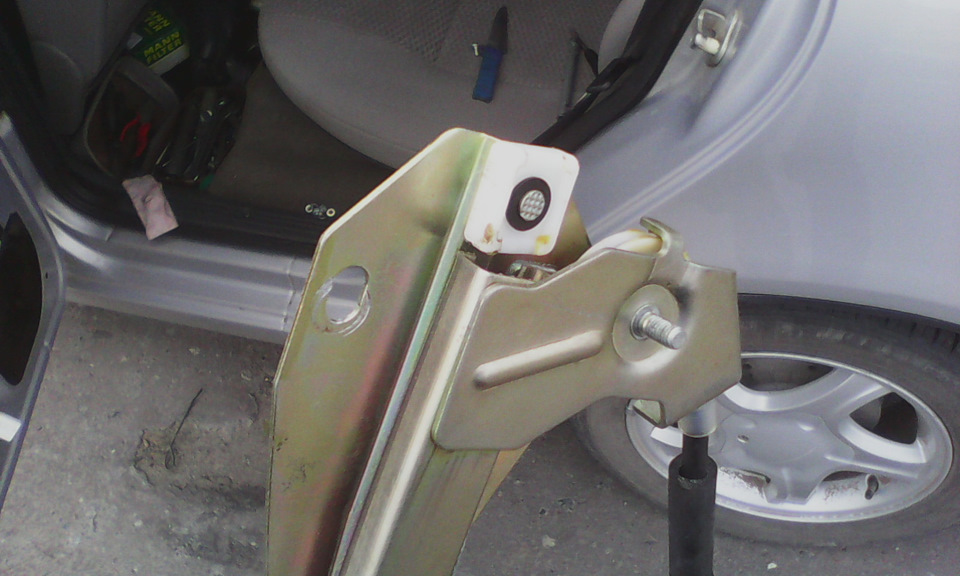

В общем, после снятия, стало понятно, что случилось. Из направляющей выскочил вот этот белый квадратный пластиковый элемент.

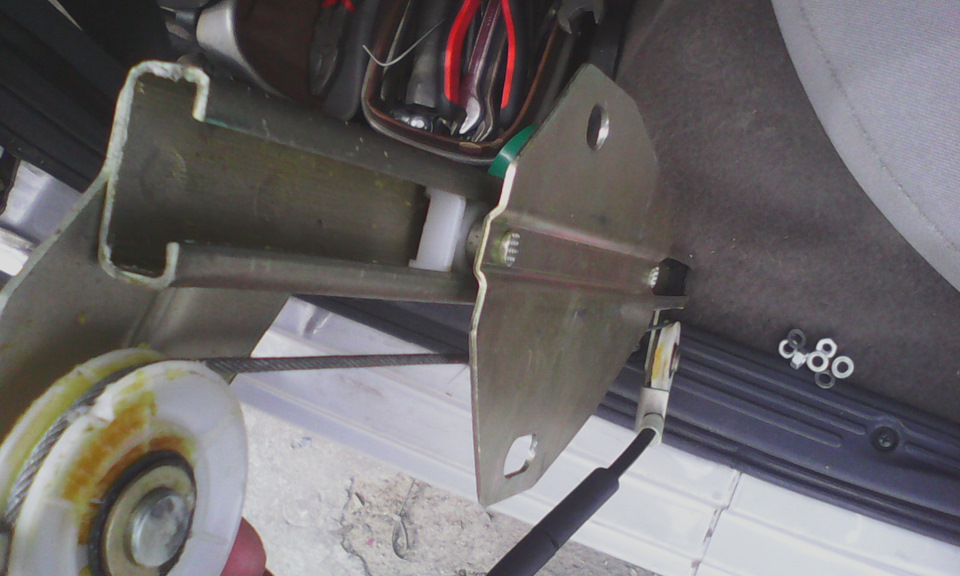

Оказывается, от неудачных попыток открыть стекло с кнопки, стало перекашивать крепёжную пластину и тросик пытался слететь с пластикового ролика, немного смяв его и оставив бороздку.
Попытки задвинуть всё на место с кнопки заканчивались перекосом этого квадратного элемента. Не шёл он в направляющую.
Задвинуть его удалось не знаю с какой попытки очень кратковременными нажатиями на «открыть»/»закрыть» и корректировкой его положения. Кстати, сделан он из неплохой мягкой (не ломкой) пластмассы, поэтому можно немного прикладывать к нему силу и помогать себе, например, отверткой.
А теперь, собственно, регулировка.
Чтобы в будущем эта проблема не повторилась надо определённым образом прикрутить ездящую пластину к стеклу. Поскольку отверстия в ней не круглые, а вытянутые, то регулировка предполагалась разработчиками и ничего протачивать не придётся.

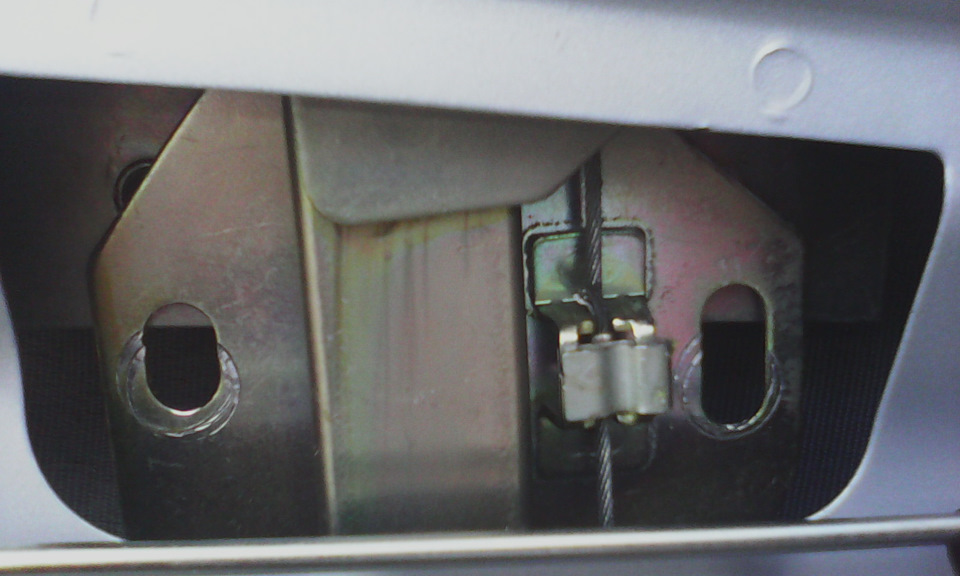

Посмотрите на фотографию ниже. По следам видно, как были закручены винты раньше. И видно, как их надо закрутить сейчас. В таком положении белый квадратный элемент уже не сможет выскочить, потому что стекло будет упираться в верх двери ещё до того, как элемент дойдет до края направляющей.
Стеклоподъемник Лада-Калина
Мой стеклоподъёмник приказал долго жить после того, как однажды зимой я долго пытался опустить намертво примерзшее стекло. Как показало вскрытие, электромотор срезал зубцы на червячной передаче.
Если вы решили вмешаться в свой стеклоподьёмник, то эта статья поможет вам съекономить кучу времени, нервов и сил.
Мысли о том, что можно повернуть шестеню на N-ное число градусов, дабы червяк попал на исправные зубцы, выкиньте у себя из головы, ибо эта шестерня делает более 360° при работе.
Для начала снимаем обшивку двери, крепится она на пластиковых пистонах по периметру. Крайне не рекомендую снимать обшивку на морозе: пистоны будут очень жёсткие, и скорее всего вы оторвете их крепление от самой обшивки.
Оторванные крепления обратно клеим эпоксидным клеем, не тем, что по 120 руб под названием ЭДП20, а тем, что по 60 руб в виде двух шприцов по 1,5 мг. Сами пистоны продаются в автомагазинах, выбор огромный.
Подробно объяснять, как снимтаь обшивку, не вижу смысла, в интернете полно мануала, вот например тут, скопирую сюда только расположение пистонов:
Не забываем открутить пипку блокировки замка, саморез внутри маленького верхнего кармашка, два самореза под низом большого кармашка и шуруп крепления внутренней ручки открывания двери. Аккуратно оттягиваем обшивку, не спеша, чтобы пистоны медленно освобождались, отцепляем провода к кнопкам и динамику.
Откручиваем четыре шурупа сотового элемента (зеленые стрелки) и шуруп крепления тяги внутренней ручки (красная стрелка).
Затем откручиваем стекло от направляющих, стекло крепится на четыре болта, ключ на 10. Удобно использовать головку с небольшим удлинителем.
Открутив болты, аккуратно опускаем стекло на дно двери. Перед опусканием будет удобно снять защитную шторку, которая приклеена на нижнюю часть стекла на мастику и продета в местах крепления при помощи прорезей. Шторка ставится только одной стороной, т. е. она не симметричная.
Затем откручиваем непосредственно гайки крепления стеклоподъемника: четыре гайки на левой направляющей, четыре гайки на правой направляющей (зелёные стрелки) и три гайки крепления мотор-редуктора (жёлтые стрелки).
Всё. Теперь аккуратно вытаскиваем весь механизм через технологическое отверстие, сначала левую направляющую, затем мотор-редуктор, затем правую направляющую.
Вот так выглядит весь механизм стеклоподъемника:
Две направляющих, на каждой направлящей по каретке, через обе направляющие идёт стальной тросик, приводимый в движение мотор-редуктором. В двух местах на тросике обжаты толстые колечки, которые закреплены в каретках, одно из обжатий заодно закрепляет оба конца тросика.
Собственно нас интересует только сам редуктор.
Мотор редуктор состоит из двух частей, стягиваемых вместе тремя шпильками-демпферами. Откручиваем эти шпильки-демпферы и очень аккуратно медленно располовиниваем мотор-редуктор. В той части, на которой установлен электродвигатель, имеется большая шестерня червячного редуктора, а на другой части имеется алюминиевый барабан с канавками под тросик. Тросик накручен на барабан строго по канавкам и имеет фиксатор в виде обжатой толстой трубочки, вставленной в имеющееся на барабане углубление. Вот так это выглядит:
В общем, самое важное в том, что нужно располовинить мотор редуктор так, чтобы алюминиевый барабан с канавками не выскочил из корпуса. Аккуратно, не спеша покачивая, располовиниваем корпус мотор-редуктора. Нужно, чтобы квадратная ось зубчатой шестерни вышла из алюминиевого вала, на который намотан трос.
Трос имеет сильную натяжку, осуществляемую двумя пружинами, расположенными на входе троса в мотор-редуктор.
Вставляем новый мотор редуктор своим квадратным валом в барабан, совмещаем три крепёжных отверстия, закручиваем шпильки-демпферы.
Сейчас самое время поговорить о том, почему в Ладе Калине передние стекла не опускаются полностью. Я слышал несколько мнений на этот счёт, самые распространённые о том, что стекло упирается в трубу-усилитель.
Внимательно посмотрите на это фото:
Труба-усилитель распологается с внешней стороны от стекла, а стекло в полностью опущенном положении опускатеся ниже трубы-усилителя.
Не дают стеклу опуститься сами направляющие, которые сделать подлиннее на АвтоВАЗе не догадались.
Единственное, что мы можем сделать, это немного укоротить резиновые отбойники внизу направляющих:
Я просто выломал кусачками, укоротив резинки примерно на сантиметр. Выламывать больше нет смысла, т.к. каретки просто упрутся в ролики.
Еще можно немного выгадать регулировкой крепления самого стекла на каретках, т.к. там отверстия имеют продольную форму, но такая форма сделана для регулировки стекла от перекоса.
Смазываем весь тросик, передвигаем его в другой крайнее положение, снова смазываем, собираем всё в обратной последовательности.
Если новый мотор редуктор работает в другую сторону, то не спешите отрезать провода, чтобы поменять полярность, это делается элементарно вытаскиванием штырьков в разьёме. Для этого вставляем в углубления, указанные на фото жёлтыми стрелочками, что-то типа тонкой отвертки (ширина жала примерно 1. 1,5мм), чтобы утопить фиксаторы штырьков.
Разборка стеклоподъёмника удобный повод, чтобы почистить бархотку-уплотнитель от грязи и пыли, смазать замок, обработать антикором нижнюю внутреннюю часть двери, наклеить шумоизоляцию.
Подходи, водитель!
Обсудим, дай-ка,
что это за вещь такая кнопка?
Что кнопка?
Ерунда! Малость!
А попробуй-ка
езжай, ежели сломалась.
Без этой вещи,
без кнопки той —
ни взад, ни вперед.
Становись и стой!
С самого момента покупки не работал правый пассажирский стеклоподъемник. Поднималось и опускалось стекло с пульта управления водительской двери, а с пассажирской кнопки ни-ни. А поскольку кондиционера в машине нет, то его роль доставалась мне – открой окно, закрой окно, а это не очень и удобно, напрягает.)
И вот, случилось мне заехать в автомагазин и приобрести новую кнопку, они у меня старого образца, овальные, такие как на восьмерки и девятки.
Отдал, 180 рублей и со спокойной душой поехал домой, ставить, делов то, снять ручку, выдернуть старую кнопку из колодки, посадить новую, а вот фиг! Старая кнопка оказалась без колодки для подключения! Вот так на ней все припаяно к штекеру:
Как, зачем? Да фиг с ним, проблему надо решать, а ехать в магазин ну очень не хочется, да и не факт, что провод с колодкой найду, возиться с паяльником не хотелось. Поскольку кнопка извлечена, решил мультиметром прозвонить контакты, и сильно удивился, когда узнал, что контакты исправны, контакт есть, а не работает ничего…
Нарыл в интернете схему подключения дополнительных кнопок, добрые люди, спасибо вам, для семиконтактного двухпозиционного переключателя, и попытался её скурить… Курить пришлось с хорошим приятелем, по аське, но разобрались, за что ему огромное спасибо, респект и уважуха.
Как оказалось, у кнопок, не смотря на их полную идентичность, различное подключение проводов к контактам, в зависимости от её назначения(водительская или пассажирская дверь), сделано это для возможности управления стеклоподъемником с двух мест.
Сама кнопка состоит из четырех контактов:
Верхние – нормальнозамкнутые, служат для реализации дистанционного управления с водительского места.
Нижние – нормальноразомкнутые, служат для прямого управления с конкретной кнопки.
Также есть светодиодная подсветка с собственными выводами на массу и питание, она работает при включении фар или габаритов.
Все это добро выводится на семь ног разъема для подключения колодки(в моем случае пайки).
Теперь разберем, как работает стеклоподъемник?
(вк) – водительская кнопка
(пк) – пассажирская кнопка
Т.е. в любом случае используются все короткозамкнутые контакты и если отсюда работает, значит их можно не проверять вообще.
А если ни откуда не работает – то проблема может быть и в водительской, и в пассажирской кнопке.
Мне показалось, что возможен обрыв второго контакта(питание подемника), но после подключения кнопки на место и проверки мультиметром версию отмёл, как несостоятельную. При замыкании контактов отверткой 2-7 и 2-1, хотя, чего я лукавлю, 2-7 отверткой не замкнуть))), стеклоподъемник ожил.
Значит проблема с кнопкой!
Повторный осмотр и промер мультиметром показал сопротивление в 14 Ом на контакте 2-1 и 8 Ом на контакте 2-7, не должно быть так, пришлось разбирать контактные площадки и зачищать ластиком
