Стеллаж для хранения колёс своими руками: чертежи и правила хранения в гараже колес

Что ж, скоро зима и пора задуматься о хранении покрышек. Многие грубо нарушают технологию хранения, из-за чего комплекта хватает только на пару сезонов, а ведь служить она может намного дольше. Чтобы узнать, как правильно хранить резину – стоит прочитать эту статью.

Как сделать стеллаж для резины

Правила хранения автомобильных колес

Как сделать стеллаж для резины

О том, как правильно хранить шины пишутся мануалы, так как во многом их качество зависит от содержания. Для начала можно сформулировать 4 главных правила, которые обязательно нужно соблюдать:

Как сделать стеллаж для резины Как сделать стеллаж для резины Как сделать стеллаж для резины

Теперь стоит рассмотреть, как хранить шины на конкретных примерах.

Летняя

По химическим свойствам летние покрышки «болезненно» реагируют на холод. Он приводит к снижению эластичности, что образует трещины и быстрый износ. Рекомендуемая температура находится в пределах 10-25 градусов, не более. Уровень влажности также не должен превышать допустимые 60 процентов.

Как сделать стеллаж для резины

По этой причине допускается хранение летних шин только в отапливаемом гараже. Причем желательно, чтобы температурный режим мог регулироваться.

Зимняя

Зимняя резина менее чувствительная и «капризная» в хранении, поэтому к ней требований куда меньше. Главное не вызывать перегрева, который приведет к образованию трещин и повреждений.

Как сделать стеллаж для резины

Наиболее комфортная температура для нее от +10…,-10. Влажность воздуха должна быть около 70%. Если температура будет выше, резина начнет постепенно высыхать и станет непригодной уже к следующему сезону. Поэтому ее нельзя хранить возле отопительных приборов.

С дисками

Хранить колеса на дисках в гараже – это удобно и практично. Но перед этим нужно знать, как делать можно и нельзя.

Как сделать стеллаж для резины

Без дисков

Для хранения автошин без дисков требований больше, так как нет уплотняющего слоя.

Как сделать стеллаж для резины

Изготовление деревянного стеллажа своими руками

Все же для хранения шин в гараже нужен стеллаж. Он не даст им запачкаться, покрышки всегда будут аккуратно расставлены. Его можно и купить, но сделать стеллаж для колес в гараж своими руками очень просто.

Как сделать стеллаж для резины

Подготовка к работе

Стеллаж-стойка для хранения колес в гараже – это простейшая мебель, которая собирается ручным инструментом. Строить его лучше из обычного дерева. Подойдет сосновая или еловая доска, можно даже не строганая с задирами – это не повлияет на содержание.

Для постройки стеллажа-стойки для хранения шин понадобится:

Как сделать стеллаж для резины

Раскрой материала

Для каркаса подойдет обычный брус 50х50. Он относительно недорогой и его запаса прочности точно хватит.

Можно ориентироваться на этот чертеж боковинки стеллажа для шин и колес. Высоты 80-90 сантиметров будет достаточно, к тому же поверх можно поставить столешницу и получится удобный стол. Впрочем, размеры можно брать «под себя».

Как сделать стеллаж для резины

В ширину полка для хранения колес должна соответствовать количеству шин + 10 сантиметров. Между боковушками будет располагаться 2 балки, на которые и будут опираться покрышки.

Как сделать стеллаж для резины

Пришло время сборки. Здесь достаточно действовать по инструкции:

Такая система хранения резины подойдет для одного комплекта. Впрочем, ее можно и продлевать, как на фото.

Как сделать стеллаж для резины

Лучше всего приспособление покрыть водостойким лаком. В гараже всегда повышенная влажность, отчего дерево быстро разбухнет и деформируется.

Источник

alexx600oo › Блог › Стеллаж для шин своими руками.

Как сделать стеллаж для резины

Всем привет!
Видимо жизнь сделала из меня такого человека — пытаюсь сэкономить в любом месте, где могу. )))
Появилась необходимость в стеллажах для резины.
Облазив сеть, обзвонив несколько производителей вырисовывалась такая картина: крашенные стеллажи на 3 яруса размером 5 м. по деньгам мне станут от 15000, под заказ и т.п. Хромированные модные я даже не стал искать, т.к. там картина ещё печальнее.

Поразмыслив, решил делать сам.
Что потребовалось:
1. 40 уголок — 12 кусков по 2 метра — брал специально чтоб без отходов было;
2. профильная труба 40*20*1,5 — 40 метров, труба 20*20*1,5 — около 3-х метров;
3. болгарка;
4. рулетка;
5. дрель;
6. уровень;
7. карандаш;
8. Болты М8, к ним гайки самофиксирующиеся;
9. шуруповёрт.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

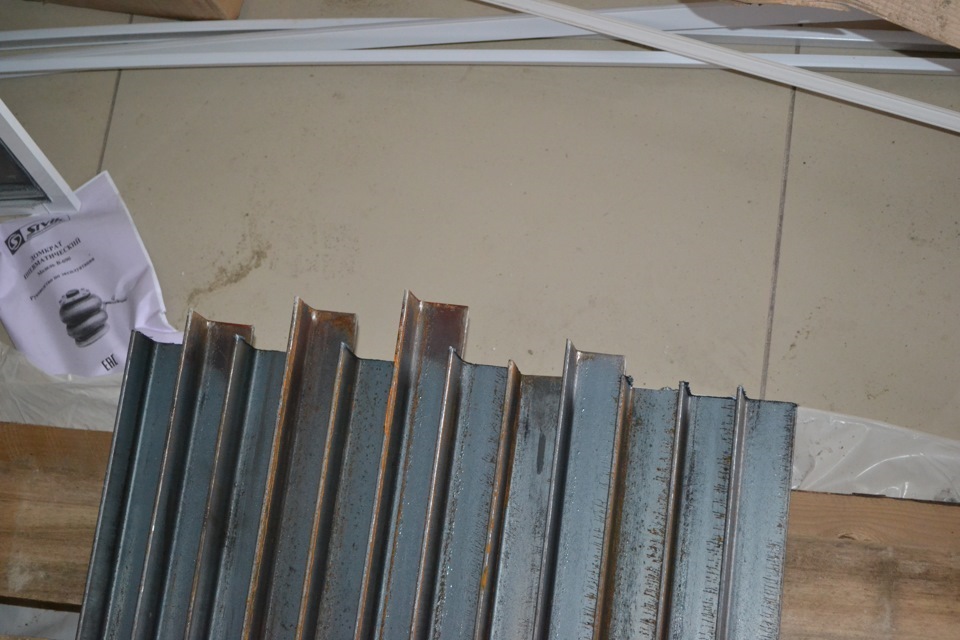

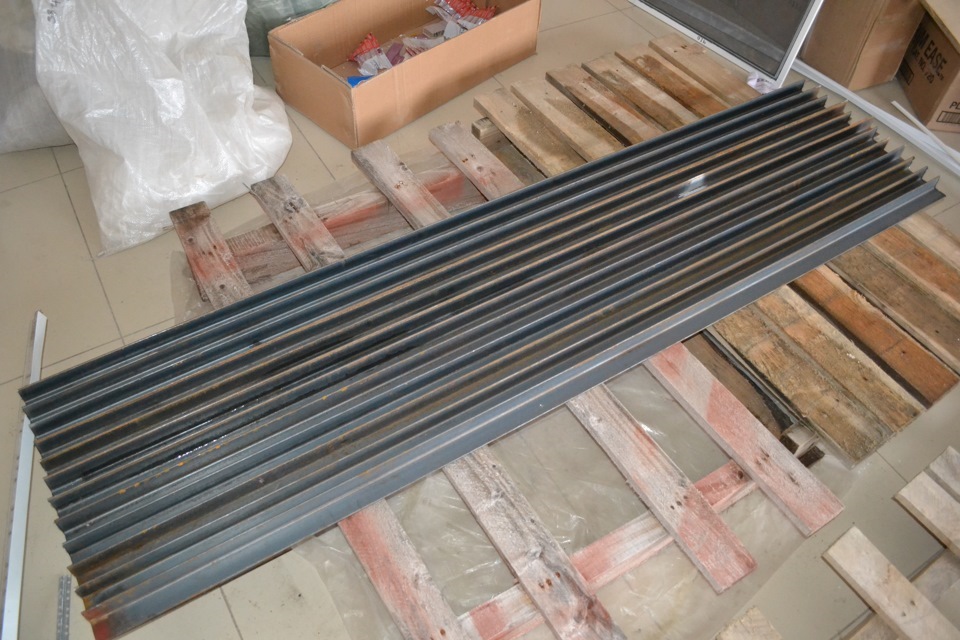

Для начала выравниваю до идеала уголоки — они будут играть роль стоек.

Как сделать стеллаж для резины

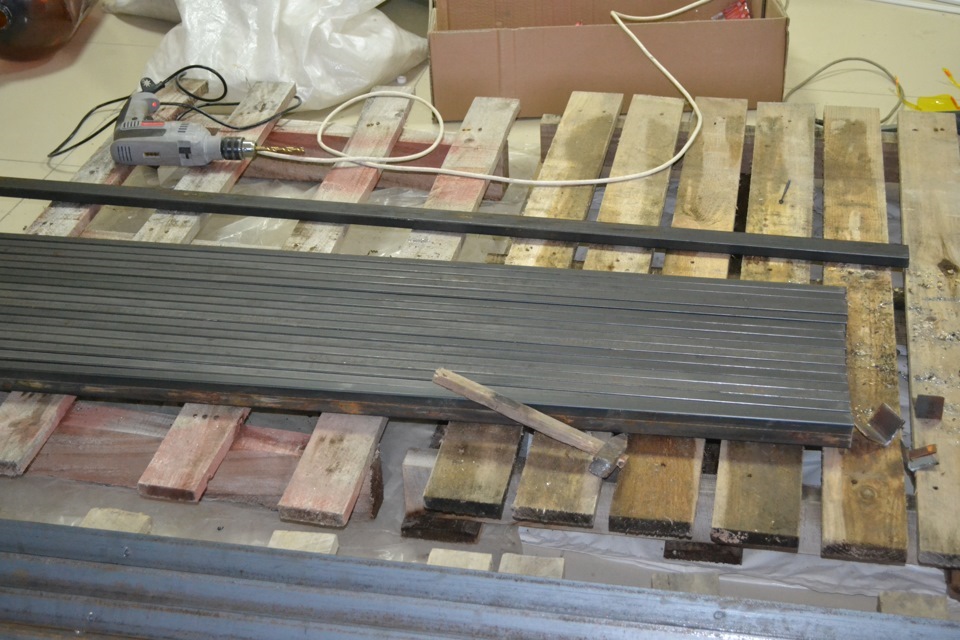

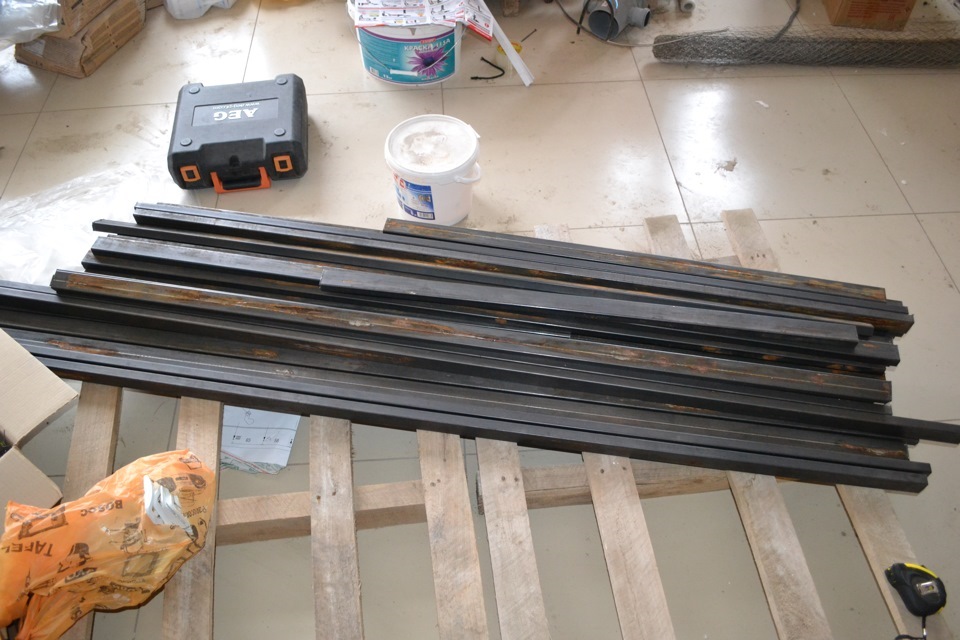

Затем режу трубу — 18 кусков по 1,65 м., 6 кусков по 0,50 м., 6 кусков по 0,45м., 6 кусков по 40 м.

Как сделать стеллаж для резины

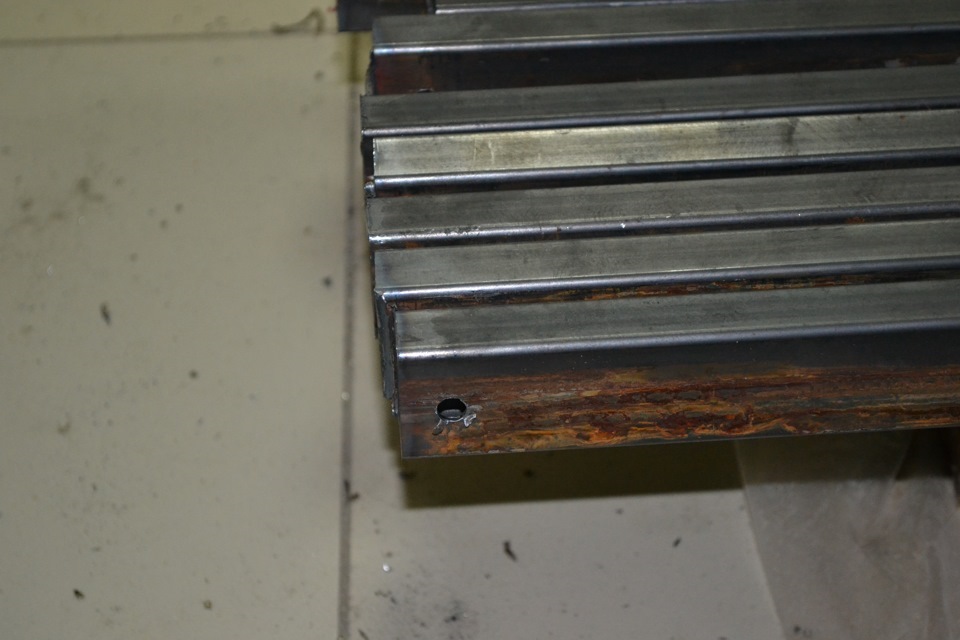

В каждой из труб с обеих сторон отступаю от края 1,5 см. и сверлю на широкой плоскости отверстия 8-м сверлом.

Как сделать стеллаж для резины

Далее беру уголок и размечаю его следующим образом:
0,20 м. — 1 м. — 1,7 м.

Как сделать стеллаж для резины

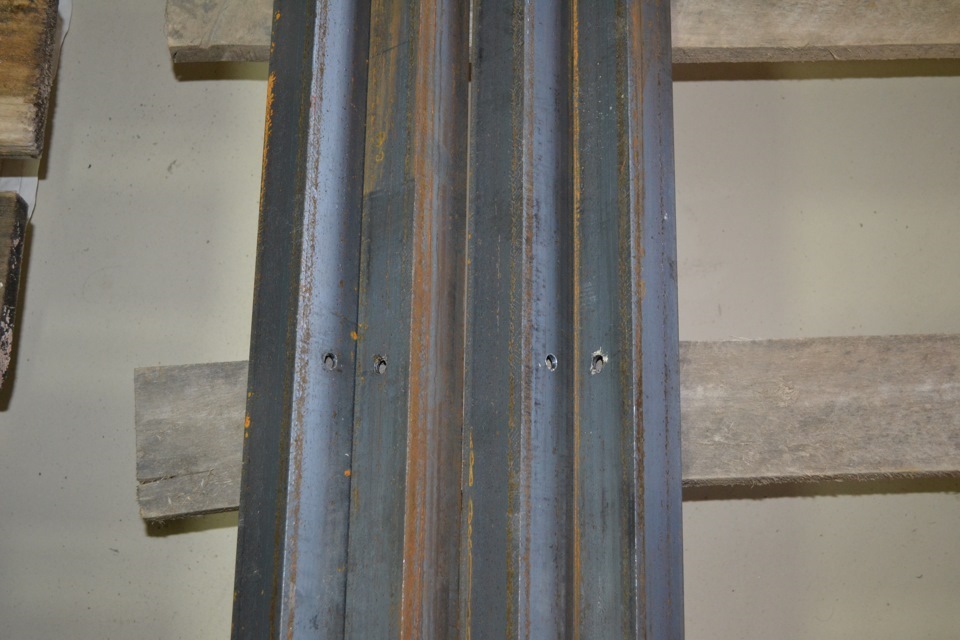

Сверлю их зеркально, т.е. 6 штук в одной плоскости, 6 штук в другой.
Затем от каждого отверстия на противоположной плоскости отступаю 0,05 м. вверх и сверлю такие же отверстия.
Может объясняю не очень понятно, но думаю по фоткам всё поймёте. Главное не спешить.
Затем беру 20*20*1,5 и режу 3 куска по 0,7 м. и 3 куска по 0,8 м. Это укосины, которые придадут конструкции жёсткость.

Как сделать стеллаж для резины

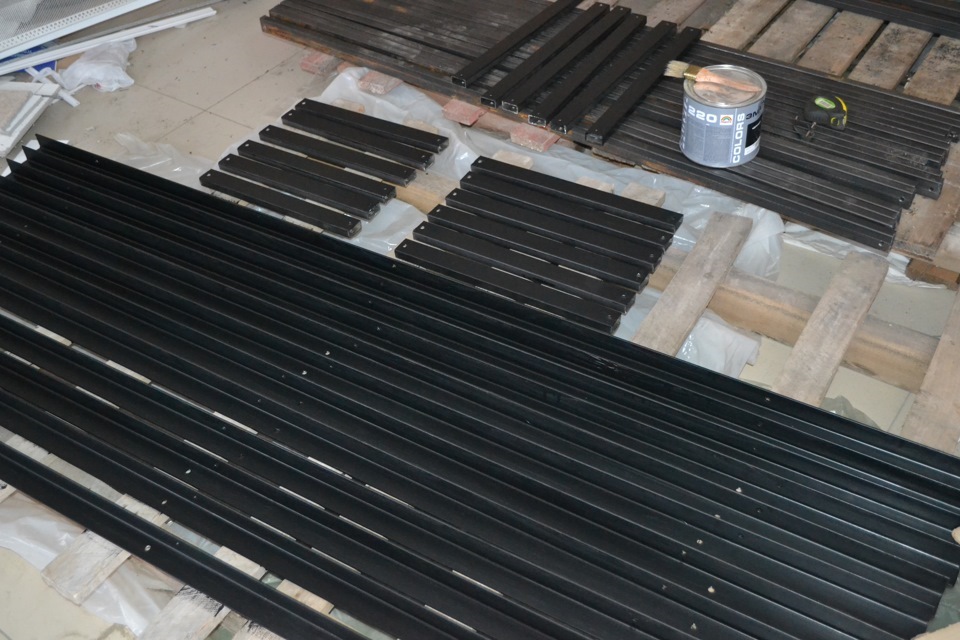

Далее зачищаю все заусенки и крашу краской. По возможности выбирайте износостойкую краску.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

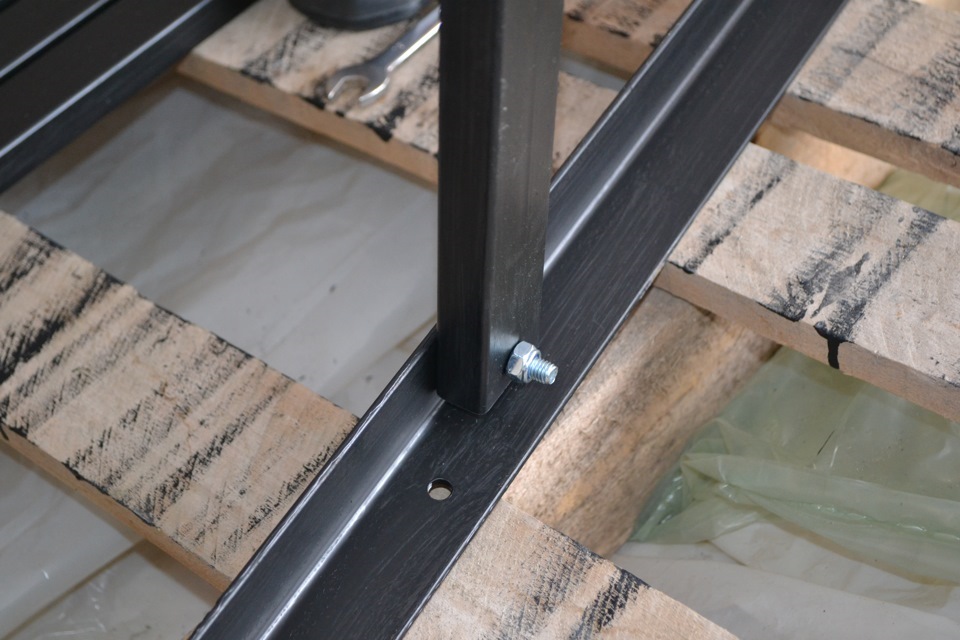

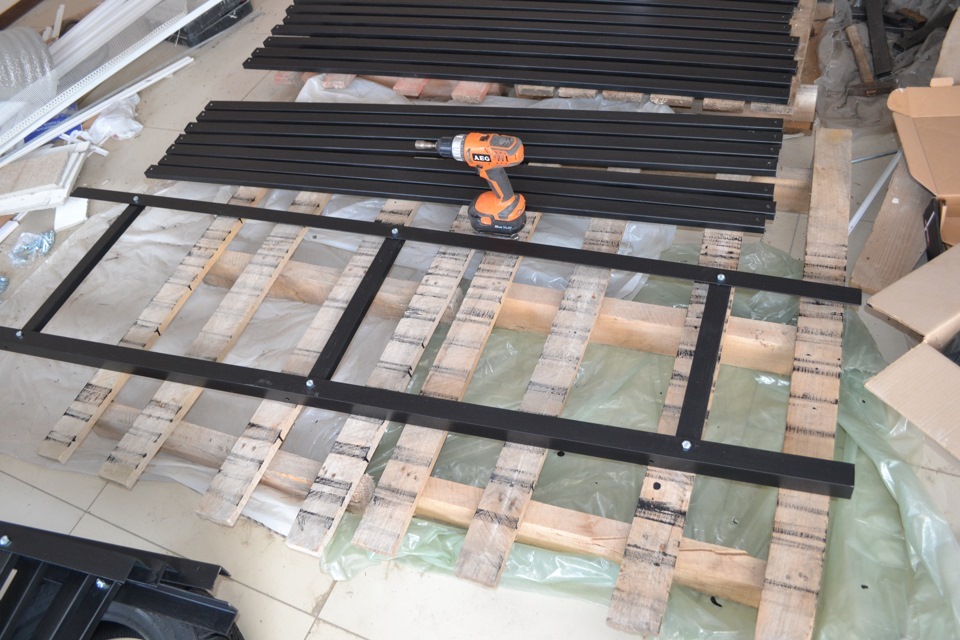

Далее сборка.
Процесс ускоряется использованием шуруповёрта, т.к. с помощью кровельной головки болты быстрее удаётся стянут.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

Как сделать стеллаж для резины

После сборки конструкции у нас должна получится небольшая пирамидка, если смотреть сбоку.
Уголок, который у стены, выставляем по уровню, сверлим по месту отверстия для укосин и фиксируем их.

Как сделать стеллаж для резины

Ну вот в принципе стеллаж готов.

Теперь бюджет (у каждого он может быть свой, но всё же):
труба — 2000, уголок 2000, крепёж — 450 руб.
Округлим до 5000, учитывая эл/во и др. мелочи.

Лично для меня не плохой бонус, особенно в канун очередного платежа по ипотеке.

Я стеллажи буду связывать во единое целое, т.к. нужно заполнить всю стену.
Испытал сразу же — получилось один стеллаж на 6 комплектов.

Источник

Сообщества › Сделай Сам › Блог › Стеллаж для резины своими руками!

Как сделать стеллаж для резины

Всем привет.
Сегодня закончил и решил сразу поделиться.
Что потребовалось:
1. 40 уголок — 12 кусков по 2 метра — брал специально чтоб без отходов было;
2. профильная труба 40*20*1,5 — 40 метров, труба 20*20*1,5 — около 3-х метров;
3. болгарка;
4. рулетка;
5. дрель;
6. уровень;
7. карандаш;
8. Болты М8, к ним гайки самофиксирующиеся;
9. шуруповёрт.

Для начала выравниваю до идеала уголоки — они будут играть роль стоек.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

Затем режу трубу — 18 кусков по 1,65 м., 6 кусков по 0,50 м., 6 кусков по 0,45м., 6 кусков по 40 м.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

В каждой из труб с обеих сторон отступаю от края 1,5 см. и сверлю на широкой плоскости отверстия 8-м сверлом.

Как сделать стеллаж для резины

Далее беру уголок и размечаю его следующим образом:
0,20 м. — 1 м. — 1,7 м.

Как сделать стеллаж для резины

Сверлю их зеркально, т.е. 6 штук в одной плоскости, 6 штук в другой.
Затем от каждого отверстия на противоположной плоскости отступаю 0,05 м. вверх и сверлю такие же отверстия.
Может объясняю не очень понятно, но думаю по фоткам всё поймёте. Главное не спешить.
Затем беру 20*20*1,5 и режу 3 куска по 0,7 м. и 3 куска по 0,8 м. Это укосины, которые придадут конструкции жёсткость.

Как сделать стеллаж для резины

Далее зачищаю все заусенки и крашу краской. По возможности выбирайте износостойкую краску.

Как сделать стеллаж для резины

Далее сборка.
Процесс ускоряется использованием шуруповёрта, т.к. с помощью кровельной головки болты быстрее удаётся стянуть.

Как сделать стеллаж для резины

Как сделать стеллаж для резины

Как сделать стеллаж для резины

После сборки конструкции у нас должна получится небольшая пирамидка, если смотреть сбоку.
Уголок, который у стены, выставляем по уровню, сверлим по месту отверстия для укосин и фиксируем их.

Источник

Создание стеллажей для колес своими руками, чертежи и правила хранения в гараже

Наступление зимы для водителя означает не только изменение погодных условий, но и возникновение необходимости замены комплекта шин на авто, для безопасного передвижения по дорогам общественного пользования. Летний комплект убирается в гараж до конца весны и зачастую условия его хранения оставляют желать лучшего. Почему неправильное хранение портит резину и зачем в гараже необходим стеллаж для колес, разберемся ниже.

Правила хранения автомобильных колес

Не каждый автовладелец знает, что нужно соблюдать правила хранения колес, иначе они быстро приходят в негодность и могут подвести в самый неподходящий момент. Разные комплекты резины имеют специфические условия хранения, но можно выделить и общие правила, соблюдение которых будет актуально в любой ситуации:

Теперь давайте рассмотрим индивидуальные особенности хранения разных комплектов.

Летней резины

Как сделать стеллаж для резины

Зимней резины

Зимняя резина плохо переносит высокую температуру. Поэтому остерегайтесь устанавливать стеллажи и крепления для ее складирования в:

На дисках

Хранение колес на дисках добавляет дополнительные нюансы в процесс консервации. Все дело в том, что при вертикальном хранении шины, под воздействием тяжести дисков, начнут деформироваться. Это снизит их качество сцепления с дорожным полотном, что может привести к возникновению аварийной ситуации.

Как сделать стеллаж для резины

Хранить покрышки в сборе рекомендуется в горизонтальном положении, друг на друге, или подвешенными на веревке, которая продета через центр диска.

Обратите внимание! Во время консервации покрышек на зиму они должны быть хорошо накачанными. Давление внутри колес должно быть рабочим или чуть ниже нормы.

Без дисков

Если складируете шины отдельно от дисков, соблюдайте следующие правила:

Как сделать стеллаж для резины

Преимущество хранения на специальных установках

Использование специальных установок для содержания позволяет:

Конструкционные особенности

Схемы и чертежи конструкций для содержания шин, способны удовлетворить любые требования владельца автомобиля. Это могут быть:

Некоторые из них универсальны и подойдут для любой резины, другие узкоспециализированы и сконструированы под специальные условия.

Как сделать стеллаж для резины

Стеллажи и полки

Стойка для содержания колес в гараже дает владельцу следующие преимущества:

Крюки и подставки

Удобные приспособления для складирования колес в гараже, обладающие следующими преимуществами:

Обратите внимание! Крюки для колес могут быть изготовлены в качестве стационарных кронштейнов, которые крепят к стене, и в виде съемной детали, которую можно подвесить к металлическому тросу или веревке, что очень удобно.

Как сделать стеллаж для резины

Специализированные шкафы

При наличии желания, времени и денежных средств хозяин гаража может оборудовать помещение специальным шкафом для складирования колес. Преимущества шкафов:

Изготовление деревянного стеллажа своими руками

Несмотря на обилие различных конструкций или приспособлений, не каждый хозяин транспортного средства имеет возможность тратить деньги на подобные приобретения. Выходом в такой ситуации будет сооружение в гараже деревянного стеллажа, который потребует минимум затрат и прослужит ничуть не хуже, чем металлический собрат.

Постройка состоит из следующих этапов:

Эти несложные шаги помогут складировать колеса в гараже правильно, не повреждая их и не захламляя помещение.

Как сделать стеллаж для резины

Подготовительные работы

Подготовительные работы перед конструированием стеллажа заключаются в следующих действиях:

Как сделать стеллаж для резины

Раскрой материала по чертежам

Система раскроя зависит от сложности выбранного чертежа. Количество шагов, необходимых для раскроя, может меняться.

Базовая последовательность действий такова:

Как сделать стеллаж для резины

Сборка и крепление каркаса

Сборка и крепление выполняются в соответствии с чертежом. При выполнении сборки конструкции учитывайте следующие нюансы:

Как сделать стеллаж для резины

Где лучше всего размещать стеллажи с шинами

Стеллажи для хранения колес в собственном гараже желательно размещать подальше от входа, закрепив их должным образом на одной из стен. Там температура стабильнее всего, и шины не будут подвергаться таким перепадам, как возле ворот.

Конструируйте стойку так, чтобы шины находились от стены на расстоянии 5-10 сантиметров. Масла и прочие технические жидкости желательно перенести в противоположный угол гаража, во избежание ненужного контакта с резиной.

Источник

Стеллаж для колес своими руками

Как сделать стеллаж для резиныКаждому автомобилисту приходится сталкиваться с проблемой хранения сменного комплекта колёс, в зависимости от того или иного сезона. Форма и размеры покрышек требуют наличия удобного места, даже для временного расположения. Покупка специального стеллажа, повлечёт за собой непредвиденные расходы, причём немалые. А вот изготовление полок для колёс своими руками позволит решить этот вопрос, не прибегая к большим растратам.

Из чего можно сделать стеллаж для хранения колёс

Сырьё, из которого делают полки, должно быть прочным и выдерживать вес покрышек вместе с дисками. По виду используемых материалов, различают стеллажи:

Как сделать стеллаж для резиныПосле наведения порядка в гараже, можно найти невостребованные бруски из дерева или давно заброшенные металлические профили, которые используют при изготовлении полок. При отсутствии таковых, необходимо выбрать и приобрести желаемый материал.

ВНИМАНИЕ! Покрышки с дисками имеют большой вес, поэтому выбранный материал должен иметь прочность, достаточную для расположения максимального количества резины на полке.

Возможные чертежи стеллажей под колёса

Изделия для хранения различают по виду конструкций:

Для вертикального размещения покрышек применяют каркасные стеллажи, а горизонтально укладывают резину с дисками – на полки.

Как сделать стеллаж для резины

Перед тем как изготовить любую, даже очень простую конструкцию выполняют эскиз. Проектирование стеллажа выполняется для вертикального хранения покрышек без дисков. Чертёж включает размеры изделия, а также расстояние между отдельными элементами каркаса. Учитывает радиус колёс, которые будут храниться – это влияет на размер поперечных балок, соединяющих вертикальные стойки. Эскиз отражает количество и длину продольных реек, зависящие от количества предполагаемых изделий, которые будут храниться на стеллаже.

Как сделать стеллаж для резины

СПРАВКА! Стандартными исполнительными размерами считается высота 2 м и ширина – 1,5 м. Но если условия помещения или требования пользователя не позволяют соблюдать эти величины, то это не является нарушением конструкции, а лишь индивидуальными особенностями.

Чертежи полок для колёс

Как сделать стеллаж для резиныПри проектировании временного расположения покрышек горизонтально, в эскизе предусматривают такую ширину, которая позволит резине устойчиво ложиться на поверхность. Такой метод хранения используют для покрышек с дисками. Высоту между полками делают больше, чем ширина колёс, которые будут укладываться на неё, при этом количество укладываемых изделий рекомендуют не более двух. Размеры конструкции должны быть больше, чем параметры резины и позволять свободно использовать внутреннее пространство для хранения покрышек.

Металлический стеллаж для вертикального хранения колёс

Надёжность и долговечность металлических конструкций выше, чем деревянных. Применение металла и его профилей позволит изготовить практичный стеллаж для покрышек.

Какие понадобятся материалы

Как сделать стеллаж для резиныПеред началом работ подготавливают следующие материалы:

При отсутствии сварочного аппарата потребуются крепёжные болты с гайками и шайбами. Резьбы должны выдерживать нагрузку, поэтому рекомендуется применять типоразмер соединений М8.

ВНИМАНИЕ! Для удобства выполнения соединений, прямоугольную трубу подбирают таким образом, чтобы одна сторона соответствовала по величине размеру уголка.

Заготовьте необходимые инструменты

Как сделать стеллаж для резиныДля сборки требуемой конструкции понадобятся:

Подготовка составляющих стеллажа

Как сделать стеллаж для резины

Перед тем как приступить к сборке, производят порезку материала на заготовки, которые будут использоваться при изготовлении стеллажа. В зависимости от требуемых размеров изделия, указанных в чертеже, уголки и прямоугольные трубы разрезают на отрезки, используемые в качестве стоек, продольных реек и поперечин жёсткости. Для удобства монтажа, заготовки раскладывают, в зависимости от различия размеров.

Сборка стеллажа своими руками

Как сделать стеллаж для резиныПосле подготовки материала приступают к сборке конструкции.

ВАЖНО! Покрышки будут опираться на продольную рейку. Во избежание деформации резины рекомендуют поворачивать уголок таким образом, чтобы колёса касались плоской поверхности профиля. Или использовать для продольных опор круглый профиль.

Перед установкой изделия в требуемое место, металлическую поверхность несколько раз грунтуют, а затем покрывают краской.

Стеллаж для горизонтального хранения колёс

Как сделать стеллаж для резиныПокрышки, которые не отделяют от дисков, можно хранить горизонтально. Изготовление полок для такого размещения отличается возможностью использования листового материала в качестве сырья и меньшим размером высоты, что особенно важно в ограниченном пространстве.

Последовательность выполнения работ схожа со сборкой стеллажа. Отличием является то, что продольные рейки заменяют листовым материалом, а высота между полками соответствует размеру ширины одного или двух колёс, в зависимости от проектного решения. Такие изделия для экономии места, чаще выполняют настенными или подвесными.

Полка для колёс в гараж своими руками

Как сделать стеллаж для резиныХранение одного комплекта резины не требует изготовления стандартного стеллажа, который способен вместить несколько десятков покрышек. В зависимости от индивидуальных особенностей смены колёс (с дисками или без), потребитель выделяет пространство внутри гаража. Учитывая небольшие размеры строений, которыми приходится пользоваться автовладельцам, рекомендуют устанавливать полку или стеллаж настенного типа.

Как сделать стеллаж для резиныВ качестве сырья может быть использован брус или невостребованный профиль металла, который можно найти в гараже. Материал полки может быть комбинированным, допустим, боковые стойки из железа, а продольные рейки из дерева или – наоборот. При отсутствии навыков работы со сваркой, а также для соединения железных изделий с брусом, используют болтовые соединения.

ВНИМАНИЕ! Перед использованием деревянных элементов для изготовления каркасной конструкции необходимо убедиться в том, что они сохранили свойства прочности и обработать антисептиком.

Использование стеллажа для хранения резины, изготовленного своими руками, принесёт автовладельцу не только экономию средств, но и моральное удовлетворение, благодаря возможности созерцания собственного изделия.
