Как сделать стелс под саб
Chevrolet Cruze Hatchback Silver ♫ Music Box › Бортжурнал › Изготовление Сабвуфера Стелс в левое крыло — Этап №1
Наконец наступили праздники появилось свободное время для изготовление Сабвуфера Стелс в левое крыло.
Ранее было приобретено:
1) Эпоксидная смола ЭД-20 — 2 кг — 800,00 руб.
2) Отвердитель ЭТАЛ-45М — 1 кг — 300,00 руб.
3) Стекломат 450 г/м — 5 метров — 700,00 руб.
Первые три пункта нашел вот тут cityshop1.ru (Санкт-Петербург)
4) Шпатлевка со стекловолокном — 1кг — 260 руб.
5) Фанера 15мм, наждачка, кисти, шпатели для шпатлевки, малярный скотч, крепеж.

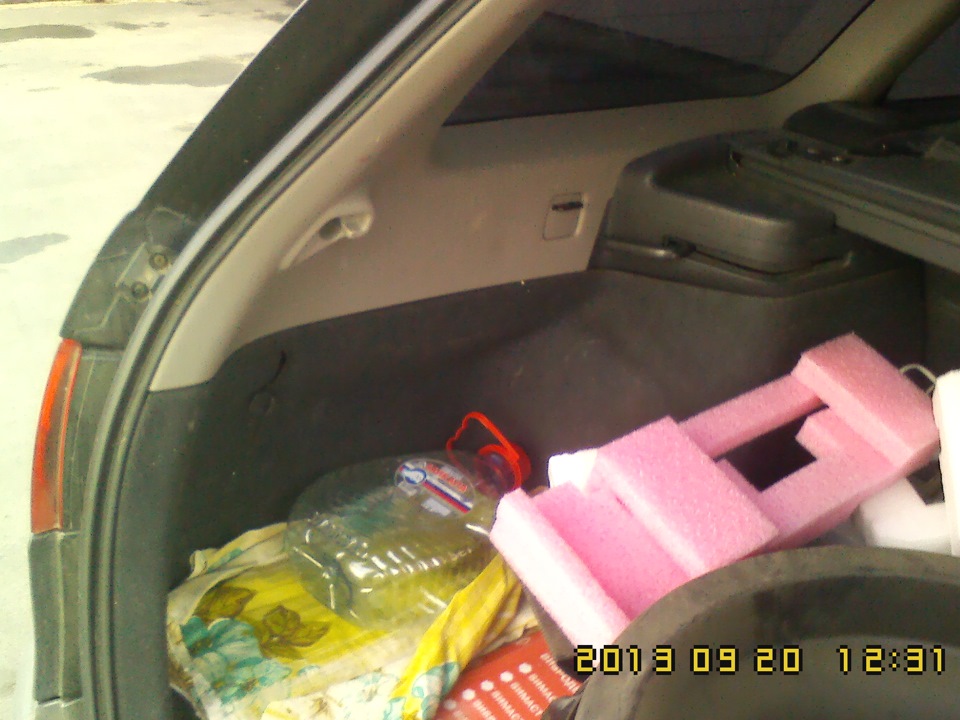

Для большего удобства в работе решил снять боковую панель багажника. Крепиться она на Chevrolet Cruze клипсами. Просто нужно аккуратно тянуть ее в сторону багажника поочередно отщелкивая одну клипсу за другой. Кроме того пришлось снять множество других панелей багажника, вынуть панель пола, запаску, даже снять часть заднего сиденья.

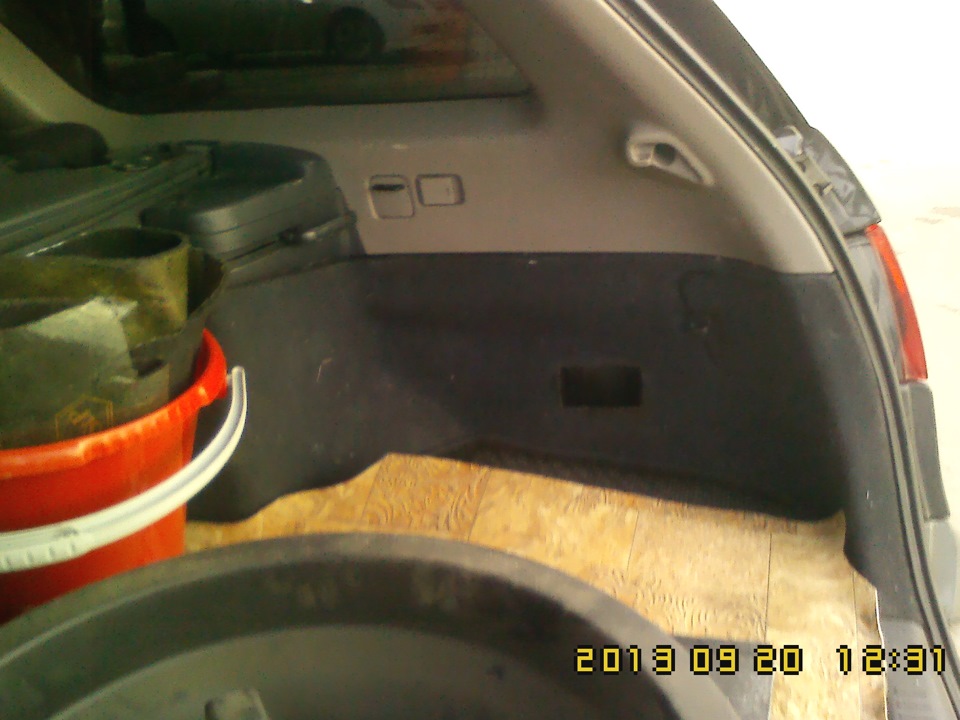

Прежде чем снимать панель отметил уровень пола багажника скотчем, чтобы не промахнуться с нижней границей сабвуфера.

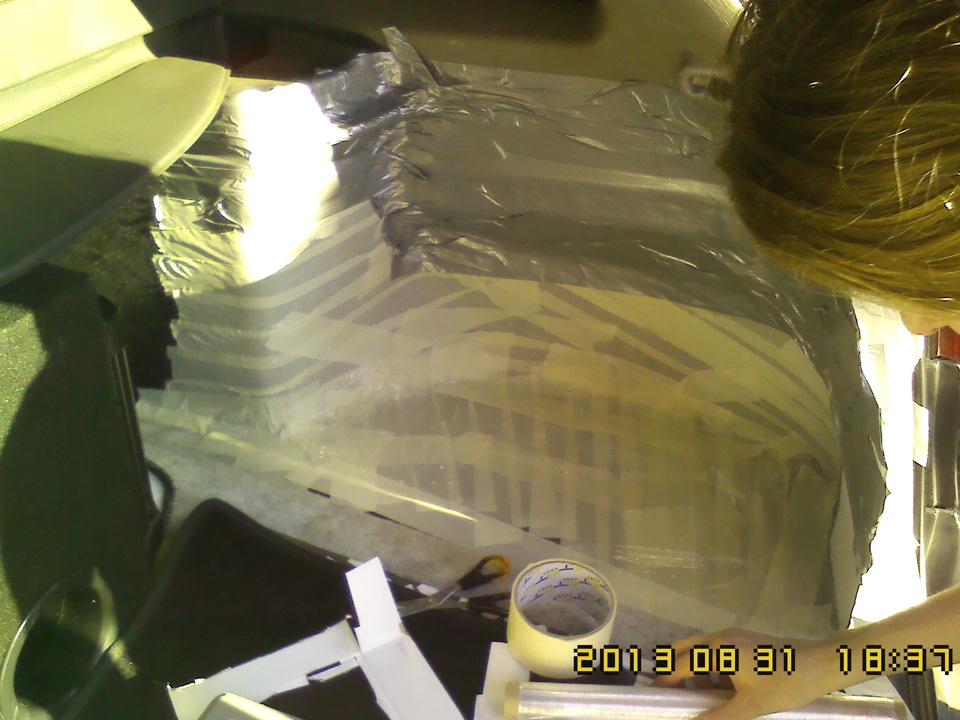

Далее обклеил поверхность двумя слоями малярного скотча, и для пущей надежности проложил слой упаковочного полиэтилена. После чего в ход пошел ватман, карандаш и ножницы — прикладывая ватман к панели багажника вырезаем шаблоны, которые позже переносим на лист фанеры.
Я решил сделать максимально прочный и тяжелый корпус — это должно положительно сказаться на звучании. Поэтому всю заднюю стенку решил сделать из фанеры. Используя шаблоны из ватмана выпилил электролобзиком все крупные плоские детали, сложные изгибы набрал мозаикой из небольших кусочков фанеры.

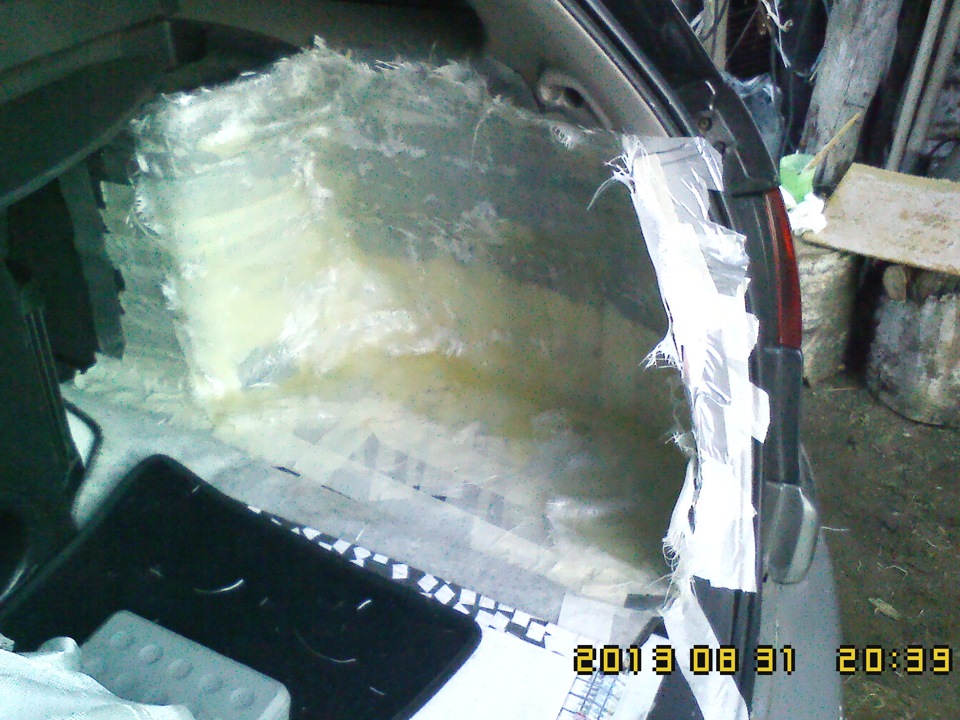

Следующим этапом предварительно зафиксировал деревянные детали при помощи клеевого пистолета — так будет удобнее работать со стекловолокном. Смешал эпоксидную смолу с отвердителем, нарезал стекломат небольшими квадратами и проклеил все первым слоем.
Когда подсохнет первый слой, буду укреплять вторым, затем — третьим. Благодаря фанере набирать очень толстый слой стекломатом не потребуется, слекломат будет играть лишь роль связующего для деталей из фанеры и сделает корпус герметичным.
Сабвуфер «Стелс» своими руками: инструменты, материалы, порядок работ, советы по изготовлению
Автомобильные сабвуферы, выпускаемые промышленностью, не отличаются особой эстетикой. Большой квадратный ящик не только портит внешний вид, но и занимает много места в багажнике, уменьшая полезный объем. Как быть, если утонченный слух меломана требует полный спектр звуковых частот музыкальной композиции, а практичность не позволяет жертвовать пространством багажника? Поможет исправить ситуацию изготовление сабвуфера “Стелс” своими руками.
Для чего нужен сабвуфер?
Некоторые автолюбители задают себе вопрос: нужен ли в машине сабвуфер? Они полагают, что полноценное звучание музыки можно получить от полноразмерных динамиков диаметром 16,5 см. Действительно, производители аудиооборудования пишут, что динамики этого размера могут воспроизводить частоты, нижний порог которых 20 Гц. Это является минимальной частотой, которую способно воспринимать человеческое ухо.
Однако если вникнуть в этот вопрос подробнее, то выяснится, что громкость при этой частоте значительно ниже, чем при частоте, допустим, 1000 Гц. При этом будет страдать звучание таких инструментов, как контрабас, бас-гитара, ударные инструменты. Все что задает ритмический рисунок музыкальной композиции, будет иметь слабое звучание.
Здесь и приходит на помощь сабвуфер.
Само название его говорит о том, что это низкочастотный динамик. Они делятся в зависимости от размера на 3 категории: 25 см, 30 см, 38 см. Чем больше диаметр, тем выше его громкость и тем большее акустическое давление он создает.
Почему “Стелс”?
Автомобильные сабы бывают открытого типа и закрытого. Открытые устанавливаются в задние полки или крепятся на заднее сиденье, что является не очень хорошим вариантом, так как пассажир будет ощущать всю мощь музыкальных вибраций.
Закрытые сабы выполнены в деревянном или пластиковом корпусе и устанавливаются в том же багажнике. Ну а решить проблему эстетики и рационального использования места помогут сабвуферы типа “Стелс”.
Как рассчитать объем сабвуфера
Размер динамика в см
Этими объемами нельзя пренебрегать. В противном случае звучание будет плоским, а срок службы саба значительно снизится по причине избыточного сопротивления воздуха работе мембраны динамика.
Как правило, саб устанавливается в нишу, образованную аркой заднего колеса и задним крылом автомобиля. Поэтому вариантов для выбора размера динамика не так уж много. Перед тем как сделать короб для сабвуфера “Стелс”, нужно рассчитать объем этой ниши, чтобы получить представление о размере динамика. Он должен соответствовать рекомендованному для данного объема или быть меньшего диаметра.
В зависимости от формы нишир расчетобъема будет разным. Поскольку форма сложная, то подойдут формулы для расчета таких фигур как параллелепипед, треугольная призма. Возможно, что пространство ниши придется условно поделить на несколько простых геометрических фигур, и объем рассчитать, как их общую сумму.
Как сабвуфер органично вписать в интерьер автомобиля?
Как говорилось выше, саб должен быть незаметным в багажнике автомобиля. Чтобы этого достичь, корпус “Стелс” для сабвуфера должен отвечать следующим требованиям:
Никогда не нужно размещать “Стелс” в нише запаски. Хотя ее объем может подойти для этих целей, дорогой динамик в этом случае легко повредить.
Необходимые для изготовления материалы
Для изготовления сабвуфера “Стелс” своими руками потребуются инструменты, материалы, а главное свободное время. Так как форма “Стелса” криволинейная, то корпус будет сделан из стеклоткани с использованием эпоксидной смолы. Сам процесс склейки занимает несколько дней, потому что перед нанесением каждого нового слоя необходима полимеризация предыдущего.
Для работы потребуется:
Кроме этого потребуется фрезер или лобзик, чтобы выпилить посадочные кольца для динамика.
Формирование корпуса
Изготовление сабвуфера “Стелс” начинается с оклеивания ниши. Внутри нее будет создаваться корпус. Для этого малярный скотч 50ммх50м режется на полоски, которые наклеиваются на пластиковую обшивку или ковролин внутри ниши. Полученный бумажный слой будет служить основой для нанесения первого слоя стекловолокна.
Стеклоткань Т 13 находится в рулонах шириной от 90 до 100 см. Этой ширины достаточно, чтобы полностью перекрыть нишу как по ширине, так и по высоте.
До начала формирования первого слоя нужно изолировать бумажную основу от соприкосновения с эпоксидкой. Для этого бумагу можно покрыть парафином, стеарином, паркетной полиролью.
Затем нужно размешать эпоксидную смолу с отвердителем в соответствии с инструкцией и нанести ее на бумажную матрицу. После того как первый слой застыл, необходимо нанести еще один, на который будет уложена стеклоткань.
Затем процедура повторяется. Толщина стеклоткани 0,3 мм. Для придания необходимой прочности нужно выложить от трех до пяти слоев. Чтобы было удобнее работать, после застывания первого слоя корпус можно вынуть из багажника и продолжить работу, наклеивая стеклоткань снаружи, а не изнутри. Процесс не быстрый. Чтобы сделать сабвуфер “Стелс” своими руками, понадобится несколько дней.
В зависимости от температуры воздуха и количества отвердителя высыхание эпоксидной смолы занимает от 30 минут до нескольких часов. Отвердителем злоупотреблять нельзя. Во-первых, корпус получится хрупкий, а во-вторых, можно не успеть нанести стеклоткань, как смола застынет.
Изготовление внешней крышки
Крышка выпиливается лобзиком по размеру внешней стороны получившегося корпуса. Внутреннее отверстие делается немного меньше диаметра динамика. Затем изготавливаются два кольца, внутренний диаметр которых должен совпадать с диаметром отверстия для динамика. Эти кольца должны стать подиумом.
После того как крышка изготовлена, ее нужно выровнять. Для этого берется полиэфирная шпатлевка и наносится на поверхность тонким слоем при помощи шпателя. После того как она высохнет, ее нужно отшлифовать наждачной бумагой. Если неровности остались, то повторить процедуру.
Затем при помощи грунтовки нужно защитить от влаги поверхность фанеры или МДФ. После высыхания грунта посадочные кольца для динамика приклеиваются к поверхности крышки. Для этого используется столярный клей или та же эпоксидная смола.
Оклеивание карпетом
Для того чтобы наклеить карпет на внешнюю крышку “Стелса”, нужно отрезать кусок ткани, размеры которой будут превышать размер крышки саба на 10 см. Этот запас нужен для того, чтобы края карпета спрятать на обратной стороне.
Хороший результат дает использование клея “Жидкие гвозди”, а лучшим вариантом будет применение аэрозольного клея 888 Ultra. Спрей позволяет нанести равномерно клеевую основу.
Клей разбрызгивается на фанеру и на карпет. Затем выдерживается интервал 60 секунд, после чего ткань укладывается на фанеру и расправляется от центра к краям, чтобы не осталось складок. Каждый участок карпета нужно тщательно прижать к поверхности для лучшей фиксации. Склеивание происходит мгновенно и зависит от величины давления. Полное застывание происходит через сутки.
Окончательная установка
После этого вся конструкция вставляется в нишу между крылом и аркой задних колес и фиксируется саморезами.
Toyota Caldina GT-T/AT «Best4LIFE» › Бортжурнал › Проект переделки сабвуфера под стелс. Часть 1.
Приветствую, Комрады! 🙂
Уже пару месяцев воплощаю в жизнь свою идею компактного сабвуфера, который не занимал бы много места в багажнике. Первая половина проекта подошла к логическому завершению, и я решил написать об этом, пока свежи впечатления.
Ещё даже не решив, переделывать ли имеющийся саб, или сделать новый, под новый динамик, я закупился стеклотканью и эпоксидной смолой, прошерстил чужие бортовики по теме и приступил к работе.
Я решил, что саб должен быть полу-стелсом, т.е. занимать минимум места, повторяя формы прилегающей обшивки, но при этом легко извлекаться и без жесткой фиксации. Так уж мне захотелось :). Так что подходящих места было 2 — правое и левое крыло багажника.
Выбрал правое почему-то. приступил к подготовке:
===/ По ходу описания буду сразу делать комментарии о то, какие ошибки сделал, на мой взгляд, и как было бы лучше /===
1) Взял молярный скотч и начал оклеивать всю боковую поверхность обшивки. Молярного не хватило, в ход пошел простой скотч, которого тоже не хватило — пришлось ещё и пакеты полиэтиленовые использовать, чтоб накрыть больше площади.
! При подготовке места не следует пренебрегать аккуратностью. Лучше наклеивать скотч как можно ровнее, без складок — это поможет избежать дальнейших сложностей с наложением стеклоткани.
! Угораздило меня приклеить полиэтилен молярным скотчем, который благополучно застыл в эпоксидке. Полиэтилен отколупывать пришлось долго… ООочень долго. Не делайте так 🙂
! В следующий раз попробую готовить место при помощи воска — мне кажется так должно получится гораздо лучше.
2) Смешал эпоксидку и отвердитель и начал накладывать первый слой: сначала пробовал наносить смолу на подготовленную поверхность, а сверху накладывать ткань — полная лажа! Затем пропитывал кусочки ткани и накладывал их внахлёст — уже лучше дело пошло. Потратив немало нервов, наложил первый слой и оставил его застывать.
! Обязательно стоит делать форму с запасом — края застывают кривые и их придётся убирать. будет впритык — испортите форму.
! Лучше использовать стекломат, а не стеклоткань, т.к. он лучше поддаётся формированию.
! Избегайте небрежности: пузырей, торчащих краёв — всё это потом скажется на качестве.
3) Застывала смола почти сутки, а всё потому, что я добавил мало отвердителя и плохо перемешал их. Пропорции можно подобрать интуитивно, немного попрактиковавшись на чем-то другом, прежде чем приступить к работе (для тех, кто не работал со смолой).
Мне понравилось работать с эпоксидкой тем, что она почти не пахнет!
Застывшую форму я выдернул довольно легко и продолжил работу уже дома.
! Лучше наверное наложить пару слоёв на месте — один слой слишком подвижен и форма может исказиться — так было у меня.
4) Дома я по вечерам, когда была возможность накладывал по 2-3 слоя ткани. Пробовал по разному: и пропитывать ткань, затем накладывать, и промазывать всю форму, затем накладывать ткань и пропитывать уже на месте. Мешало то, что хорошо замешанная смола с достаточным количеством отвердителя минут через 7 начинает желироваться и нанести её потом уже невозможно.
У меня не хватило терпения — я сдался после 8-9 слоя. Стоило конечно наложить ещё 5-6 минимум, но я решил, что потом просто вибропластом обклею нутро. ДА и смола кончилась 🙂
5) Дальше примерка формы по месту. Брал картон, обрисовывал и вырезал формы оставшихся граней и переносил на ДСП. Затем был доооолгий процесс подгонки — тут даже особо рассказывать нечего. Подгонял, как мог.
! Обрабатывая готовую форму из стеклоткани и смолы, обязательно применяйте меры предосторожности: наденьте респиратор и одежду с длинными рукавами как минимум!
Образующаяся пыль и стружка очень вредны для дыхательный путей, а если попадёт на кожу, будет зудиться ещё долгое время.
После некоторой тренировки форма неплохо пилится простой ножовкой, так что можно и без болгарки обойтись, хотя с ней конечно удобнее.
Opel Astra ✨👑🎶Md.Lab edition🎶👑✨ › Бортжурнал › Ребилд системы 1 часть: Сабовое звено или стелс своими руками
Вот и появилось время рассказать о полной переделке системы. В первой части поведаю о сабовом звене, точнее об изготовлении стелсов в багажник моего хэтчбэка Opel Astra J. Постараюсь подробно описать весь процесс изготовления, вдруг среди вас найдётся такой сумасшедший, который захочет сделать это своими руками, но настоятельно рекомендую обратиться к профессионалам, во первых-здоровье, время и деньги сэкономите, во вторых-косяков не натворите😉
И так, началось всё с планирования и пожеланий.
Я хотел увидеть красивый и функциональный багажник, чтобы всё выглядело элегантно, при этом всё оборудование, должно было разместиться в багажнике, от запаски с инструментом не хотел отказываться, да ещё и место для багажа надо оставить🙈 К тому же, чтобы была возможность вернуть всё в стоковый вид без больших вложений и естественно качество исполнения должно быть минимум заводское или лучше. Услышать хотел хороший бас, без фетишизма, без ветра и флекса🤗
Решение видел единственное — сабвуфер стелс в одно из крыльев. Дело вкуса, но мне хотелось чтобы всё выглядело симметрично. Посему, либо делать во второе крыло фальш панель, а за ней устанавливать 3 усилителя, процессор с wi-fi модулем и магнитолу, либо ставить два сабвуфера, а все компоненты размещать в полу, в отдельной раме. Долго думать не пришлось, и я приступил к воплощению в жизнь второго варианта, т.к. первый мне показался слишком громоздким и неудобным.
Какие материалы мне понадобились:
-сабвуфер от компании Md.Lab давно зарекомендовавший себя Md.Lab B10F, на котором выиграли множество соревновательных этапов, в том числе финал России и финал Европы. А учитывая его характеристики, стоимость всего 6 тыс. рублей и то как он играет, выбор был очевиден.
А вот что написали про этот сабвуфер в журнале автозвук Что-то я увлёкся, поехали дальше)
-полиэфирная смола 35литров.
-стекломат 600/ рулон 40 метров, ушло чуть меньше половины, можно взять плотность 450, его проще пропитывать.
-спирт пва 200мл.
-шкурка
-шпатлевка
-лайкра или флис для лицевой стенки
-побольше перчаток, в том числе прорезиненные.
-фанера 21мм. и 15мм.
-резьбовые заклепки, заклепочник, шайбы с резиновой прокладкой и болты.
-кисточки 35мм. (у меня ушло не меньше 10)
-растворитель (для замачивания кисточек, чтобы не использовать постоянно новую)
-малярный скотч, широкий, точно не помню, около 6 рулонов
-термоклей
-респиратор (лучше маску для защиты не только дыхания но и глаз) и сменные фильтры
-старую рабочую обувь
-старую рабочую одежду, плотную, допустим толстовка длинный рукав, с капюшоном и джинсы, можно защитный комбинезон.
После того как закупил все необходимые материалы и средства защиты, я демонтировал предыдущий инстал, разобрал багажник и начал очередные извращения)
В первую очередь надо было сделать крепления для будущего стелса, для этого используем штатные отверстия, либо сверлим кузов в необходимых местах, главное не насквозь😄 Ставим резьбовые заклепки и начинаем делать скорлупу для будущих стелсов. Для этого я обклеил малярным скотчем внутреннюю часть багажника и часть штатной обшивки, чтобы в дальнейшем всё это срастить, на скотче нарисовал контур-границы стелса (чтобы потом отрезать всё ненужное, но при этом не отрезать ничего лишнего😉) и обвёл заклеенные скотчем резьбовые заклёпки, чтобы в дальнейшем сделать в стэлсе отверстия. Далее, закрыл всё оставшееся пространство багажника, чтобы окончательно не устосать всё смолой и защитить салон от едкого запаха полиэфирки) После чего, нанёс спирт пва (для того, чтобы легче оторвать скорлупу), нарезал стекломат и начался самый ароматный процесс😤😁😅
После нанесения нескольких слоёв и их просушки, легко и непринуждённо вытаскиваем скорлупу из багажника🙈💪🏻😄
Так-же, играючи😂 отрываем оставшиеся, задние части скорлупы от штатной обшивки, вышкуриваем, с внутренней стороны набираем толщину, снова шкурим и обрезаем по контуру, примеряем, и сращиваем их со скорлупой багажника. Примеряем, подгоняем и начинаем наращивать толщину (с наружней стороны) до тех пор пока не начнутся галлюцинации, либо до необходимой толщины, в зависимости от того-что наступит раньше😂 Разведение смолы, пропитка, сушка, вышкуривание и всё сначала, по кругу, много раз, пока не достигнем поставленной цели. Не забываем хорошо пропитывать и не оставляем воздушные пузыри. Не торопимся, через каждые 2-3 слоя даём высохнуть, шкурим, и снова мажем. Лужи из смолы не делаем, иначе потрескается. В общем всё делаем тщательно и не торопясь, иначе успеете😄
Далее берём кольца, предварительно выпиленные мной на чпу фрезере из 21-й фанеры, срощенные между собой с помощью шкантов, пва клея и струбцин.
Выпиливаем из фанеры несколько дощечек, для формирования ровных участков стэлса. С любовью всё это вышкуриваем, выставляем и надежно фиксируем в скорлупе, примеряем динамики, корректируем направление, тестируем и слушаем на фирменном диске EMMA😉😄
