Приветствую всех читателей!
Ранее уже выкладывал результат создания столика для ноутбука своими руками.
Судя по реакции сообщества DIY (Сделай сам) многим понравилось и кое-кто решил самостоятельно повторить уведенную конструкцию.
Специально для тех, кто хочет увидеть обещанные чертежи, кто пропустил пост про столик и просто для всех кому интересно выкладываю отдельной записью в блоге.
Итак, материал: сосновый мебельный щит, дубовые бруски (можно обойтись целиком сосной)
Мебельный щит — 800x300x18 — 1 шт.+ обрезки мебельного щита, брусок сечением 30×20 длиной 2000-2200 мм., мебельные шканты диаметром 8 мм и длиной 40 и 30 мм, петли (шириной 20 мм и длиной 75 мм) — 2 шт.
Рама основания столика делается из брусов сечением 30×20. По четырём углам несущей рамы просверлены отверстия диаметром 8 мм и глубиной 40 мм под буковые шканты для усиления конструкции.
Также в раме сверлятся глухие отверстия диаметром 8 мм и глубиной 20 мм также под буковые шканты, на которых будет закрепляться неподвижная правая столешница. В столешнице сверлятся ответные несквозные отверстия глубиной 10 мм.
Лучше размечать места сверления на раме и столешнице с помощью картонного шаблона — будет полное совпадение.
Расстояние от края до петли — 60 мм, расстояние между внешними краями петель — 385 мм.
Размеры столешниц: подвижная 490х300; неподвижная 260х300. Собственно, изготавливаются из мебельного щита, с торцов закрыты рейками такой же толщины (обрезок того же щита).
края столешниц закруглены электролобзиком, после чего по периметру — фрезером.
Упорная планка — в зависимости от конструкции ноутбука, может иметь размер 260х20х10; может быть заменена двумя быстросъёмными шкантами, вставляемыми в глухие отверстия или может отсутствовать полностью — всё на вкус мастера.
Отверстия в ножках просверлены на расстоянии 14 мм от края и край закруглён по радиусу — это позволит ножкам беспрепятственно складываться и раскладываться. Общая длина готовой ножки — 295 мм. Ответные отверстия для ножек диаметром 6 мм просверлены в раме на расстоянии 20 мм от её внутреннего края. Сразу скажу по углу, под которым обрезаны ножки столика для того, чтобы ровно стоять на поверхности. Угол в моём варианте между поверхностью и ножкой составил около 65 градусов. Если собранный Вами столик поставить на ровную поверхность и приложить к каждой ножке параллельно несущей поверхности линейку, то по линейке можно отметить линию реза.
Проножки были сделаны из обрезков дуба — брусков сечением 28x18x182 мм.
Закреплены ножки подвижно болтами с внутренним шестигранником М6х50 — 4 шт; 4 гайки М6 с тефлоном и 12 усиленных шайб М6, 4 из которых — как проставка между ножками и рамой. При известной ловкости можно рассверлить погружные отверстия для головок болтов и утопить их в древесину рамки.
В интернете много фотографий столиков, как самодельных, так и серийного производства, но гораздо меньше фотографий с описанием узла регулировки и фиксации столешницы.
Рейка сечением 25×18х220 мм закрепляется внутри рамы, на расстоянии 300 мм от внутренннего края рамы.
На этой рейке и закрепляется пластиковый оконный фиксатор, позволяющий регулировать угол наклона столешницы и фиксировать её в выбранном положении.
Конструкция обработана шлифовальной шкуркой 100/120 затем 180/240 и под финиш 320.
Загрунтован столик Аква-тонэролом (антисептической бесцветной пропиткой), основное тонирующее покрытие — сенеж аквадекор с УФ-фильтром №112 ДУБ, финишное покрытие — бесцветный акриловый лак для древесины ОЛИМП, степень глянца — 4.
Габариты столика в разложенном состоянии 760х300х280 мм
Спасибо за интерес к материалу о столике. Всем счастья, мира и добра!
Столик для ноутбука своими руками, мастер-класс с фото и видео
Не каждому пользователю удобно работать с ноутбуком за обычным столом. Доказано, что продуктивность выше, если рабочее место оборудовано всеми необходимыми приспособлениями. Для повышения комфорта можно сделать столик для ноутбука своими руками из доступных материалов. Процесс прост и выгоден в финансовом плане.
Преимущества самостоятельного изготовления
Готовые конструкции столиков для ноутбуков отличаются прочностью и надежностью. Приспособления удобны в эксплуатации и характеризуются продолжительным сроком службы. Однако есть один минус – высокая цена. Качественные изделия стоят слишком дорого.
Рациональным решением будет самостоятельное изготовление столика для ноутбука при помощи готовой схемы. Следует выделить несколько преимуществ такого подхода:
Единственное условие – это внимательность к деталям. Следует правильно рассчитывать габариты изделия и придерживаться точных размеров.
Простота исполнения
Экономия бюджета
Эксклюзивность дизайна
Возможные модификации
Большинство столов имеют идентичный тип конструкции, которая состоит из 4-х опорных стоек и столешницы. При детальном разборе можно выделить несколько основных разновидностей:
Каждый из образцов рассчитан на определенную нагрузку и наличие дополнительных элементов. Следует подбирать тип конструкции, идеально подходящий под индивидуальные потребности.
Монолитные столики для ноутбуков, сделанные своими руками, представляют собой прочную конструкцию. Основание зачастую изготавливают из бука либо других крепких материалов. Основное требование к древесине – устойчивость к механическим воздействиям. Оптимальная толщина материала – минимум 20 мм.
К щиту (будущей столешнице) монтируют 4 ножки. Установка выполняется при помощи специальных уголков и шурупов. Простота конструкции позволяет сделать столик для ноутбука в кровать быстро и экономично. Готовое изделие можно использовать не только для ПК, но и для приема пищи, чтения книг и газет.
Устройства с поднимающейся частью имеют ряд особенностей. Главное – это монтаж специальных приспособлений, которые позволяют удерживать часть столешницы в наклонном состоянии.
Конструкция разделяется на 2 части. Меньшая часть остается неподвижной и используется в качестве основания под мышку. Вторая часть оснащается двумя петлями и упорными пластинами. Регулировка столешницы дает возможность устанавливать ее в различных положениях.
Складной столик-трансформер своими руками сделать немного сложнее. Данная конструкция вмещает сразу несколько основных элементов:
Для обустройства подобного стола понадобится использовать большую столешницу, в которой придется сделать специальные вырезы под руки. Наиболее подходящая форма вырезов – в виде бумеранга. Она позволит использовать складной столик для ноутбука без чрезмерного напряжения рук.
Наличие подстаканников необязательно. Отличительной чертой трансформера является большое разнообразие компонентов, которые можно добавить либо убрать из комплектации.
Столик для ноутбука на колесиках практически не отличается по своему строению от обычного приспособления. Устройство также включает в себя столешницу, ножки, перегородки и крепежные элементы. Отличается модель только наличием небольших колес. Эти детали продаются в любом специализированном магазине.
Стол удобен тем, что его можно передвигать по всей комнате и использовать для различных нужд. Чаще всего приспособление используют как прикроватный столик для ноутбука.
Большинство владельцев ПК отдают предпочтение закругленным краям столешницы и ножек. Однако и прямолинейная конструкция будет удобной. Главное в процессе монтажа – тщательно обработать поверхность из дерева, чтобы не загнать занозы или не поцарапаться в процессе использования.
Классика
На колесиках
С поднимающейся частью
Трансформер
Габариты и чертеж
Важным аспектом создания надежного приспособления для работы за компьютером является подготовка чертежа. Перед этим необходимо определиться с размерами заготовки. Учитывается то, какие габариты будут у столика – стандартные или индивидуальные.
Наиболее распространенным вариантом является приспособление с размерами 30 х 60 см. Это исходные данные для стандартного изделия. Размеры лучше корректировать под собственные предпочтения. Если нужно сделать своими руками столик для ноутбука с подлокотниками, то единственным вариантом будет увеличение размеров.
Множество чертежей подразумевает изготовление ножек прямой формы. Однако такие изделия не является надежными. Монтаж опор в форме буквы Z поможет добиться большей устойчивости.
Материалы изготовления
Среди возможных типов материала одним из надежных является сосна. Деревянный стол из такой породы отличается прочностью и долговечностью. При этом материал легкий, что является неоспоримым преимуществом для хозяев дома. Чтобы сэкономить на материалах, для изготовления столешницы можно применить ДСП, МДФ, ЛДСП или фанеру. Эти варианты легкие и дешевые по сравнению с цельной древесиной.
Пластик практически не используется для создания подобного устройства. Однако, если в распоряжении есть лист толстого пластика или оргстекла – эти материалы также подойдут для того, чтобы самому соорудить столик под ноутбук.
Для работы следует подготовить такие инструменты:
Если в распоряжении нет специального шлифовального устройства, можно применять наждачную бумагу. Эффективнее всего использовать сразу несколько видов данного материала разной дисперсии.
Пошаговый алгоритм создания из дерева
Если владельцы устройства не знают, как сделать стол для ноутбука, то пошаговая инструкция позволит сэкономить время. Важно соблюдать технику безопасности во время работы с инструментами.
Деревянные компоненты нередко обрабатывают клеящими составами, которые способны держать вместе различные породы древесины.
Чертеж
Создание форм
Ошкуривании всех поверхностей
Покраска
Сборка
Готовое изделие
Как сделать систему охлаждения
Для большинства современной техники необходимо приобретать дополнительное оборудование. К примеру, ноутбукам часто требуется вспомогательная система охлаждения. Особенно это касается той цифровой техники, которая эксплуатируется довольно часто.
Чтобы соорудить охлаждение самостоятельно потребуется старый компьютер или пара кулеров из системного блока. На базе старых блоков можно соорудить эффективное охлаждение, которое будет работать от кабеля USB.
Кулер можно установить и в сам столик. Монтаж производится с обратной стороны столешницы. Воздух будет поступать к нижней части корпуса ноутбука через специально подготовленное отверстие определенного диаметра. Такую конструкцию можно будет использовать как на постели, так и в любом другом месте.
Для этого потребуется сделать разметку под кулер. Отверстие должно соотноситься с вентиляционной решеткой ноутбука. Если используется 2 кулера, следует визуально разделить столешницу на 2 отдела и в каждом выпилить по одному отверстию. Места запилов аккуратно шлифуются и также обрабатываются защитным составом. Для монтажа кулера можно использовать небольшие саморезы.
Столик для ноутбука за 15 минут
Очень просто и порой такое нужное приспособление, как столик для ноутбука можно сделать самому, потратив как минимум времени на его сборку. Конструкция очень просто и не требует особых знаний и усилий. Если у вас возникла необходимость приобрести складной столик для кровати, задумайтесь, ведь можно обойтись своими силами, потратив намного меньше денег. Большую часть времени занимает поиск нужных материалов. Сама сборка занимает не больше 15-20 минут.

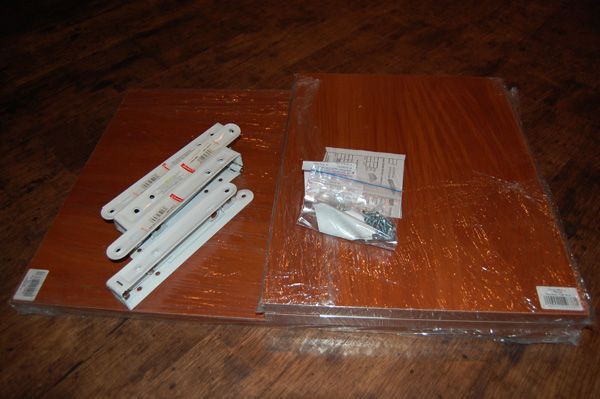

Материалы и инструменты:
— Полка 60х40 для столешницы
— 2 полки поменьше для ножек 40х31.
— дверные петли 4 шт. Чтобы столик был складной.
— пару брусков
— шурупы около 30 шт
— шуруповерт
Подробное описание изготовления:

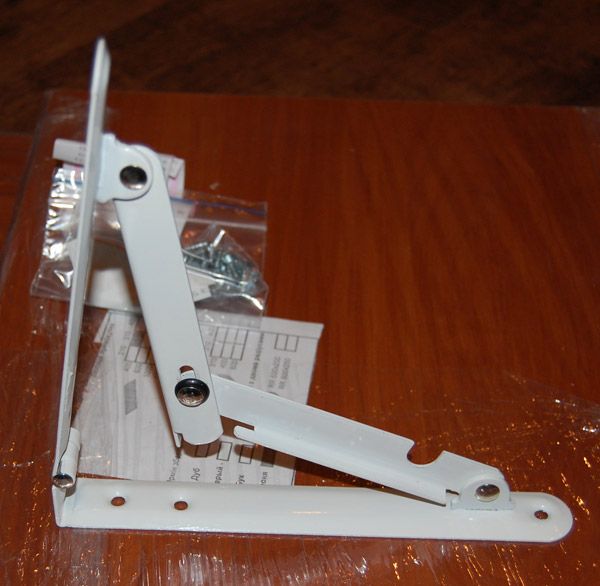

Само крепление, которое нам понадобится, конструкция его довольно проста.

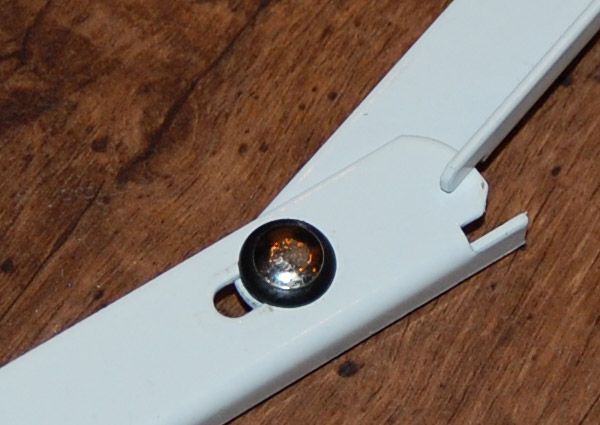

На петле имеется фиксатор, который не даст ножкам сложиться во время использования столика.

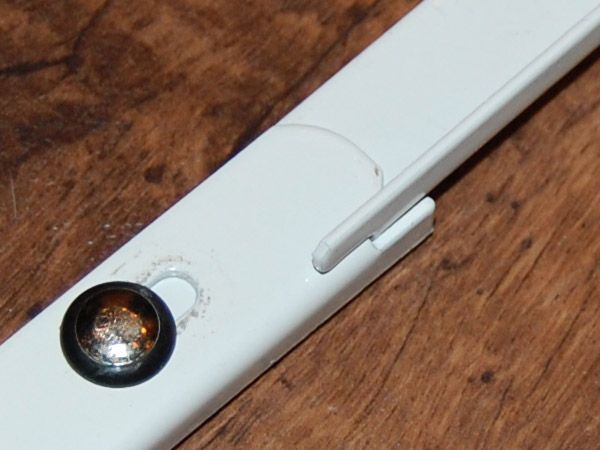

На этом фото фиксатор находится в рабочем состоянии.
Когда мы все изучено, можно приступать к сборке самого столика. Ножки 31 см высотой, не влезут в столешницу при складывании, так как её длина 60 см. Поэтому нужно поставить их нахлестом, слева и справа от самой столешницы. При складывании ножки станут параллельны самой столешницы, что будет удобно при перевозке, и вообще сам столик будет занимать намного меньше места если он не используется.
Далее, используя линейку намечается место для петель, необходимо чтобы они были на одинаковых расстояниях, и параллельны друг-другу. Сверлится тонким сверлом отверстия под будущие шурупы. Дальше просто привинчивается само крепление к столешнице.

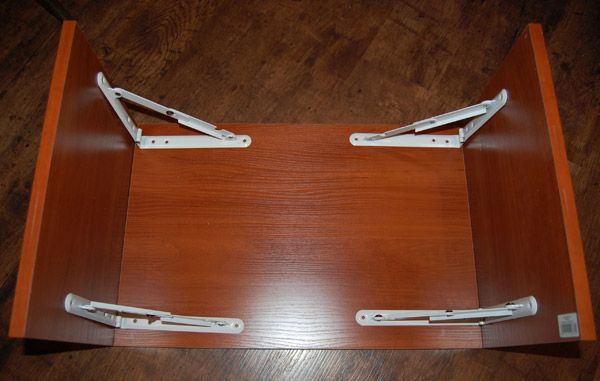

Получится вот так. Аналогичную процедуру необходимо проделать, с другой стороны.
Переворачивается конструкция, и столик уже готов.
Делаем складной накроватный столик для ноутбука
Тема накроватных столиков для завтраков в постель ноутбуков достаточно популярна в Интернете, в том числе и на Хабре. Но я, всё-таки, решился на свою статью. Честно признаться, это моя первая более-менее серьёзная работа с деревом за всю жизнь. Я постараюсь рассказать всё в подробностях для таких же новичков (как и я), поэтому искушённому читателю многие вещи могут показаться лишними, либо чересчур подробными. Но, читая разные статьи на эту тему, а, вернее, комментарии к ним, вроде: «Да, стол у вас, конечно, не очень, но вы такой молодец, что сделали его своими руками», — я понял, что тема актуальна. Люди, сидящие за компьютером, инструменты по дереву берут в свои руки довольно редко.
На самом деле, идея сделать какую-то подставку для ноутбука, с которой бы было удобно валяться в кровати, появилась у меня достаточно давно, первый раз, наверное, года три назад. Но для себя разве что-то сделаешь? А тут, две недели назад, любимая как-то призналась, что очень уж не хватает ей для счастья столика, на котором бы вечером, засыпая, можно было кино на ноутбуке посмотреть. В общем, желание долго себя ждать не заставило.
Ингредиенты
Чтобы купить всё, из чего я собирался сделать столик, я поехал в Оби, но вы, наверняка, сможете сделать это с таким же успехом и в других магазинах, которые есть в вашем городе. Скажу только, что мне очень понравилось, что в Оби настолько квалифицированные консультанты, что с их помощью любые товары, по крайней мере для сборки мебели, там легко сможет выбрать даже женщина максимально далёкий от всего этого человек. Мы выбрали два сосновых мебельных щита с сучками среднего размера, краску под чёрное дерево на водяной основе и две пары декоративных петель под золото.
Всё это, опять же, вы вольны выбирать на свой вкус — размеры мебельных щитов зависят от размеров будущего столика. Я, например, купил два щита 300х1000, на одном у меня уместились столешница и ножка, большая часть второго осталась нетронутой. Кстати, вместо мебельных щитов можно использовать ДСП или фанеру, но я ещё до поездки в магазин от этого отказался, так как хотел более настоящее дерево. В планируемом изделии акцент был сделан на внешнюю красоту и удобство в использовании, а не на цену и скорость изготовления. Не отговариваю вас от чего-то другого, вы можете уделить внимание человекочасам — меня очень впечатляет, когда люди за один вечер буквально из подручных средств могут сделать очень удобную и вполне привлекательную вещицу.
Краску выбирал такую, чтобы столик подходил к стенам комнаты будущей обладательницы. В магазинах богатый выбор красок, и что совсем здорово — есть образцы уже покрашенных именно этими красками кусочков паркета (обычно).
Приступим к работе
Для начала я распечатал «чертежи» будущего изделия и перенёс их карандашом на дерево. Самым удачным способом сделать это было бы создание правильной выкройки и её обводки, но я почему-то не стал с этим заморачиваться и чертил форму столешницы и ножек от руки. Чтобы помочь себе, просто отметил контрольные точки по линейке, а кривые дорисовывал на глаз. Настоятельно рекомендую будущему создателю не полениться и сделать качественную выкройку каким угодно способом, а потом уже с неё переводить рисунок на дерево. Кстати, советую вооружиться линейкой подлиннее, чем меньше переставлений с промежуточными отметками вы сделаете — тем ровнее получится прямая и меньше вероятность ошибиться.
Теперь, почти самая интересная и сложная часть, с моей точки зрения, — выпиливание наших форм. Я пользовался электролобзиком и, честно признаться, держал его в руках первый раз в жизни. Это непередаваемое ощущение, когда ты можешь пилить и поворачивать одновременно… В процессе изготовления детали вспоминайте о правиле «семь раз отмерь, один раз отрежь». Не поленитесь лишний раз не просто взглянуть на свой чертёж, а ещё дополнительно измерить его линейкой, всё ли у вас симметрично, правильные ли расстояния. Как только вы несколько раз убедились в правильности линий, можете приступать к вырезанию.
Как видно на фотографиях, я клал мебельный щит на две табуретки и постоянно перемещал их под ним в те моменты, когда этого требовал очередной изгиб спила. Рекомендую вам не полениться и поступать так же, не надо стараться выпиливать форму с одной стороны, не перемещаясь самому и не перемещая опору — лучше, когда у вас всегда есть точка опоры и вы можете пилить не опасаясь, что заденете свою подставку.
Ещё один небольшой нюанс — если вы новичок, то начинайте тренироваться на более незаметных деталях, тогда основные детали получатся ровнее (так как вы уже научитесь). Поясню, я всё время начинал с ножек, так как они меньше заметны, чем столешница. Т.е. на ножках я «репетировал», поэтому на столешнице в итоге у меня гораздо меньше различных недочётов. Это касается и черчения, и выпиливания, и покраски.
После того, как мы выпилили все детали, можно приступать к ошкуриванию. Мне повезло, и в моей квартире оказалась шлиф-машинка. Это такой инструмент с двумя вращающимися валами, на которые натягивается шкурка. Правда, проход шлиф-машинкой достался не всем деталям, т.к. у меня в процессе надорвалось полотно шкурки, и её пришлось снять и дошкуривать вручную — это заметно медленнее. Рекомендую не обходиться одной шкуркой, а иметь хотя бы две — с крупным и мелким зерном. Шкуркой с крупным зерном мы снимаем все наши огрехи выпиливания, а мелкой шкуркой делаем элементы гладкими и тактильно приятными.
Когда все детали выпилены и ошкурены, на месте работы прибрано, можно приступать к покраске. Я наносил краску в несколько слоёв потому, что дерево очень охотно впитывало, практически ничего не оставляя на поверхности. Не смотря на то, что производителем заявлено, что краска высыхает за 4 часа, я, на всякий случай, оставлял всё окрашенным на ночь, переместив детали на балкон. Краска после первой сушки будет едва заметна и не оправдает ваши ожидания — не расстраивайтесь, нас обязательно ждёт вторая покраска. Скорее всего, дерево, даже в тех местах, по которым после ошкуривания можно было пускать шёлковый платок, немного «ощетинится». Если «ощетинивание» не очень выражено, то можно понадеяться на лак, но если у вас волокна совсем вздыбились, то не лишним будет повторное ошкуривание и повторная окраска именно ошкуренных мест, чтобы в дальнейшем всё изделие было равномерно окрашено. Делать так до бесконечности не придётся, т.к. второй раз дерево уже не впитает столько влаги.
В процессе покраски кисточкой водите только вдоль волокон и постоянно следите и избегайте подтёков. Как и со всем остальным, окрашивайте сначала те места, которые будут в дальнейшем менее заметны и только в конце, потренировавшись, переходите к тем частям, которые всегда будут на глазах. Здорово, если у вас есть несколько кистей разного размера, хотя бы одна для поверхностей и одна для торцов. Но в принципе, можно обойтись и одной, как я.
Я красил столик два раза, соответственно, на это ушло двое суток, т.к. каждая сушка длилась ночь, а на следующее утро я уходил на учёбу/работу и уделял время столику только вечером. После двух окрашиваний цвет удовлетворял меня чуть более, чем полностью, поэтому можно было переходить к покрытию столика лаком. Лака дома не оказалось, мне пришлось идти отдельно в находящийся рядом с домом Ордер — там тоже очень большой выбор различных лакокрасочных покрытий. Мне был нужен матовый, бесцветный лак. На производителе зацикливаться не стал, поэтому выбрал баночку полуматового яхтенного лака с самой красивой этикеткой. Кстати, выбрать то, что мне было нужно, тоже не составляло труда потому, что к рядам многочисленных банок были приставлены уже полаченные образцы. Вы, опять же, можете выбрать лак себе по вкусу, попробуйте глянец или полуглянец, просто у меня ThinkPad я фанат всего матового.
Сушка покрытых лаком деталей заняла у меня ещё одну нерабочую половину суток. Кстати, лак наносился уже намного быстрее, т.к. после двух покрасок практически совсем не впитывался в дерево. Опять же остерегайтесь подтёков и лачьте изделия строго по направлениям волокон, а не поперёк них.
Если всё высохло после покрытия лаком, нам осталась самая малая часть — сборка. Сначала я долго размещал ножки и петли на столешнице, чтобы добиться симметрии. После того, как мой глаз был удовлетворён, измерения линейкой разрушили всю мою конструкцию и всё пришлось приставлять заново. Ни в коем случае не торопитесь со сборкой. Десять раз приставьте и попробуйте поскладывать/пораскладывать ножки, чтобы они точно убирались, раскладывались до конца и были симметричны. Если вы всё расположили так, как нужно, можно делать пометки. Я делал пометки ножом, можно маркером, просто я боялся испачкать что-нибудь лишнее.
Ну и осталось лишь всё прикрутить. Наш столик готов!
В качестве бонуса прикладываю фотографию главной вдохновительницы проекта, ничего не знавшей до самого последнего момента!
Нереализованные идеи или в чем меня можно переплюнуть
Мне очень хотелось сделать в столе углубление под чашку, но я так и не смог придумать, каким образом этого достичь. Был вариант выпиливания фрезой и потом сглаживание краёв шкуркой, но у фрезы по центру находится сверло, которое бы продырявило мою столешницу насквозь. Ещё несколько людей предлагали мне один и тот же вариант — высверлить сквозное отверстие, а потом вклеить туда некую пластмассовую банку и закрасить её вместе со столешницей. Я отказался от этого варианта, т.к. для меня эстетика была важнее функциональности.
Ещё, я подумал, круто было бы сделать столешницу чуть наклонной и в нижней (или передней, как хотите) части сделать некий упор для ноутбука, или карандаша, чтобы ничего не скатывалось и не съезжало. Возможно, это излишне.
(UPD)Стоимость
250 рублей.
Но краски и лака ещё осталось столов на 5, из оставшейся части мебельного щита можно выпилить ещё две пары ножек.
Ссылки и благодарности
Надеюсь, после этой статьи ещё больше молодых людей отпустят клавиатуру и возьмут в руки инструменты, и ещё больше девушек будут осчастливлены новым небольшим, но жутко приятным предметом мебели. Дерзайте!
UPD: Спасибо всем проголосовавшим, топик перенесён в DIY
UPD2: Обновил столик! Переделал петли, как на схеме
