Как сделать стрелоулавливатель своими руками
Автор: administation · Опубликовано Март 30, 2016 · Обновлено Июль 21, 2019
Стрельба с арбалета в различные виды стрелоулавливливателей
фото. Самодельный стрелоулавливатель
фото. Арбалет для охоты
Популярность арбалетного спорта
Российская Федерация признала арбалетный спорт только в 1993 году. Хотя если быть точным, то Российская Федерация признала данный вид спорта немного раньше, на разрешение, на проведение состязаний с использованием арбалета было при выдано именно в 1993 году. После состязаний спортсмены Федерации вскоре стали участниками Чемпионата мира, где выступили с огромным успехом. Сегодня Российские арбалетчики считаются одними из сильнейших и заслужено входят в пятерку лучших команд всего мира.
фото. Стрельба из арбалета
Стрелоулавливатель представляет собой щит, имеющий размеры близкие к диаметру мишени. Именно в такой щит лучник или арбалетчик направляет свою стрелу. Если вы не желаете тратиться на покупку такого щита, поскольку его стоимость не всегда приемлема, можете сделать самодельный стрелоулавливатель. Для этих целей вам понадобится подготовить пластины перфорированного картона, шириной 25-30 см, по их бокам потребуется наложить деревянные доски, которые нужно скрепить металлическими крепежами. Такой щит очень удобен и практичен, сохраняет свои функции довольно долго, поскольку пластины всегда можно заменить новыми.
фото. Мишень для тренировочной стрельбы
Стрельба из арбалета и лука имеет отличия
Кроме всего в отличие от лука, который практически всегда имеет одинаковую конструкцию, стрелок может выбрать арбалет любого типа, который будет как нельзя, кстати, отвечать его параметрам телосложения. Поэтому производители предлагают следующие типы арбалетов:
фото. Тир для стрельбы с арбалета
Характеристики арбалета
Как уже было сказано, арбалет можно купить, или сделать самостоятельно. Если вы выбрали первый вариант, то желательно покупать модель, которая будет обладать силой натяжения тетивы до 43 кг, весом не больше 10 кг, обратите внимание на дальность выстрела. Не последнюю роль отыгрывает конструкция арбалета, поскольку для охоты лучшим вариантом станет арбалет небольших размеров, который удобно транспортировать, в отличие от лука, обладающего не всегда комфортными размерами.
Как усилить арбалет
Фото модели арбалета с усиленной дугой
Усилить арбалет можно разными способами, техника стрельбы от этого не пострадает. Можно укоротить тетиву, изменить длину его хода или установить усиленные дуги. Стоит сказать, что если вы решите использовать первые два варианта, то вам придется одновременно значительно изменить всю конструкцию арбалета. Чтобы это сделать, необходимо потратить много времени, да и обладать определенными знаниями.
Если вы любитель лучной стрельбы и желаете усовершенствовать свои навыки, можете посещать специальные тиры. Ну, а если вы счастливый обладатель собственного арбалета, можете записаться в клуб арбалетчиков и принимать участие в любительских соревнованиях.
Данный материал является собственностью журнала Вселенная луков!
Как сделать стрелоулавливатель своими руками
——————
Семь футов под картером (c) Очень старая морская собака 🙂
——————
Луки: Hoyt`RADIAN`68″42#, Lukbis`English-Refleks`74″53#&`Krym-Tatar`54″50# Samik`SKB`50″46#, Grozer Hungarian ExI 50#
Стрелы: Easton А/С/Е 520 & Х7 2014 28″, P.O.Cedar Premium 11/32 50-55 30″ & 11/32 40-45 28″
——————
Семь футов под картером (c) Очень старая морская собака 🙂
quote: Originally posted by Moto:
Два куска изолона 1000х1000х100 по 324 руб. и никаких хлопот.
+1. Сам тем же пользуюсь. Доволен абсолютно. (Только изолон у меня дешевле ;-))
quote: Originally posted by Севчик:
Стяжек с гайками хватило бы и двух. Для чего четыре? Какая толщина щита?
4 стяжки в самый раз, фиксация надежная и без перекосов, «доски» не гуляют, а если использовать две, то каждый выстрел будет выбивать всю стопку, для верности обернул стопку мешками для строительного мусора и заклеил скотчем, получилась пара симпатишных параллелепипедов. 😉
quote: Originally posted by bows:
ооооооофегеть можно, а как вы их в таком колличестве нарезали? врядли обычным ножиком
ножницы, длинная линейка, маркер. и много терпения. А еще конечно очень любимая жена помогла;-)
quote: Originally posted by ispilot:
Полиэтилен плавится при невысокой температуре. Стрелы не прикипают?
В том вся и фишка, что стрела в 99 случаях из 100 проходит между слоями. Убиваем двух зайцев: стрелы не прикипают, износ «изделия» минимален. поменять лист толшиной 5 мм легче чем целый блок, стоит копейки.
quote: Originally posted by Хитрый Жук:
А если из пенопласта стрелоуловитель забахать?
Предположу, что он будет слишком быстро разрушатся.
quote: Наконец доделал стрелоуловитель. Материал: вспененый полиэтилен (подложка под ламинат) 5 мм, 4 прута с резьбой М 10, 8 гаек М10, 8 шайб и две готовые полки из ДСП 800Х300Х16 мм. Бюджет до 1500 руб.
quote: И БЕЗГРАНИЧНОЕ ТВОРЧЕСКОЕ УДОВЛЕТВОРЕНИЕ!;-)
З.С. Часом не МИРЭАшная юность? хотя там еще куча институтов рядом.
Или ссылку может кто даст. Сам тоже сейчас вот роюсь в инете, пока без результата.
Из Корела в растр очень некорректно (по цветам) экспортируется. Да, и сам файл 7 мегов! И как известно jpg архиваторами практически не жмется. Могу сделать tiff и потом сжать его rar-ом(400 метров-файл, 1,5 метра-архив).
2. Сам собираюсь напечатать более или менее большой тираж мишеней и могу принять заявку. Ценник сделаю демократичный.
7Mb, но т.к. он хорошо жмется, то в rar-e он стал 1,5Mb.
Да, собссно только с Вами, МахСим, и обсуждаю форматы.
Касаемо бизнеснуть. дык ежели мишени продают по 20, 50, 85 рублей как напр. здесь: http://www.kickshop.ru/index.php?section=shop&subsect=trade&ID=3215 при стоимости, к примеру, 80 см мишени от 9 руб. до 19, самое дорого. Что бы и недемпингануть нипадецки, оставшись в прибылях! ЧистА на стрелы наварится!
Тебя, что так волнует чужие заработки?
Файлы то скачал? Устроило?
Ну, дык, ведь лох, я! К тому ж барыга и спонсор одновременно! Отягощенный шизофренией ибо сам не могу понять, то ли мне навариться, то ли бесплатно фсё отдать. А кому отдавать то? Ы-ы-ы. вам то мои мишени нах не нужны! У вас же. Цели! О горе мне, горе!
(ушел невнятно бормоча проклятия в чей-то адрес и вырывая остатки волос под мышками).
З А Н А В Е С.
quote: Originally posted by moby_one:
Наконец доделал стрелоуловитель. Материал: вспененый полиэтилен (подложка под ламинат) 5 мм, 4 прута с резьбой М 10, 8 гаек М10, 8 шайб и две готовые полки из ДСП 800Х300Х16 мм. Бюджет до 1500 руб.
И БЕЗГРАНИЧНОЕ ТВОРЧЕСКОЕ УДОВЛЕТВОРЕНИЕ!;-)
Стрелоулавливатель своими руками (Изолон)
Созвонившись и встретившись с Каламаноем, я приобрел у него лук (Samik Equus), а имея изрядную долю лени в плане перемещения по городу с работы до лучного тира, я задумал соорудить стрелоулавливатель на работе. Благо внутренний двор и длинные коридоры офиса (на случай зимы 🙂 позволяют тренироваться по вечерам. Хочу отметить, что посещение тира, как только научусь приемлемо держать в руках лук, мною запланировано в первых пунктах.
По поводу покупки лука еще раз большой респект Каламаною. Притащил на себе несколько вариантов лука и «сопутствующих» 🙂 товаров. Рассказал, показал на примере и дал попробовать пострелять самому. Супер! (За гостевыми, люминиевыми стрелами, я попробую все-таки вырваться, занят обычно допоздна.)
Уф, много букв: На написание потратил времени больше 🙂 Теперь можете критиковать.
Кажется мне, что откидные опоры расположены слишком низко, они не придадут надежной устойчивости щиту, потому что весь вес расположен значительно выше. В идеале их надо поднять на уровень верхней стяжки.
Но это всё можно смело не брать в расчёт, потому как личный опыт в таких делах мегарулит. Так что пользуй, что сделал руками своими, и поймешь со временем где можно усовершенствовать.
Цвет блоков подбирал со смыслом?
BigMichael
Кажется мне, что откидные опоры расположены слишком низко, они не придадут надежной устойчивости щиту, потому что весь вес расположен значительно выше. В идеале их надо поднять на уровень верхней стяжки.
Теперь тем кто задавал вопросы по технической части. С удовольствием отвечу на вопросы и поясню моменты 🙂 Сорри за написанное выше, но я просто в шоке.
Еще раз сорри, за то что пришлось ответить Каламаною в этом топике. Кста, дорогой машины у меня нет. Есть очень хороший мотоцикл, который я люблю. И это пока все что у меня есть. И не на краденые деньги, своими руками и головой заработаный.
Ну если 20 см толщина стенда, то нормально. Просто сначала показалось по фоткам что он тоньше. Данный вариант имеет право на существование, как и любой другой, удовлетворяющий пожеланиям лучника. У нас в тире используется немного другая схема стрелоприемников. Блоки не режутся вообще (от лени, что-ли), по крайней мере не сразу режутся. Вот как выглядит щит:
Оригинальная идея принадлежит Fidel’ю. Наверное дольше объяснять, чем просто посмотреть. Надеюсь всё будет понятно по фотке. Если нет, попробую обсказать.
По мере износа блоки меняются местами. Далее, наиболее изношенные блоки режутся пополам и переворачиваются целыми краями к центру, а избитыми наружу. И так пару раз. Потом совсем уж изношенные части просто выкидываются и заменяются новыми. У нас в тире стреляют из разных луков и арбалетов, а стрелоприемники эти универсальны и хорошо работают для любых видов. Ресурс получается очень приличный. Получается чуть подороже вашего варианта (3 блока вместо 2-х), но, как мне кажется, получаем бОльший ресурс, меньше усилий и времени по сборке (не надо резать изолон, не нужны стяжки, гайки и т.п. все собрано на веревках), абсолютно не травматично для стрел, опять же быстроразборный и сборный (для перевозки).
БРАВО. Знатный ответ.
BigMichael, спасибо за фото, очень интересный и простой вариант. Если бы увидел раньше, обязательно бы воспользовался. И практичнее и проще.
Mогу привести еще с десяток реальных примеров и способов но время позднее, и безумно хочеться простого человеческого сна.
А что такое Изолон-блок и где его используют?
А что такое Изолон-блок и где его используют?
Как продлить жизнь стрелоулавливателю
По опыту эксплуатации различных материалов для целей улавливания стрел в лучном и арбалетном спорте несомненным лидером остаются изолоновые блоки.
Основным преимуществом изолоновых блоков, по сравнению с другими материалами являются их долговечность, сохранение наконечников стрел и самих стрел от разрушения, легкость извлечения стрел, влагостойкость, удобство в транспортировке, а также возможность многократного использования, о котором мы расскажем далее.
Стандартный изолоновый блок, продающийся в нашем магазине имеет размеры 1х1х0.1 м.
В принципе, для тренировочного процесса и проведения соревнований, особенно при стрельбе с дальних дистанций, можно использовать стандартные листы без каких-либо конструктивных изменений. Только их необходимо сдвоить для того, чтобы стрелы не пролетали насквозь или не входили в щиты по самое оперение, что естественно, это самое оперение разрушает.
Однако, для использования в рамках выездного арбалетного или лучного тира листы стандартного размера будут не удобны в эксплуатации и особенно не удобны они будут в транспортировке. Для этого их необходимо несколько доработать.

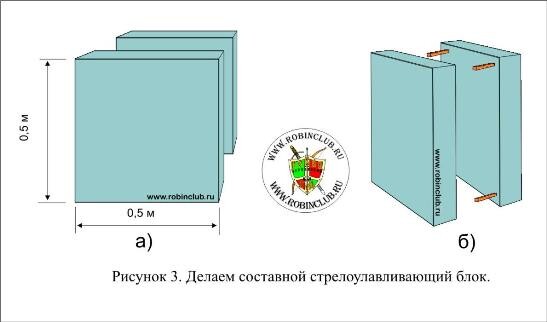

Теперь берем два из четырех образовавшихся частей и составляем стрелоулавливающий блок. Для этого необходимо два куска изолона скрепить между собой. Есть два наиболее распространенных способа склеивания изолона:
2. С помощью спирта (либо с помощью жидкости для разжигания углей при приготовления шашлыка). Для этого наносим на склеиваемую поверхность первой части блока спирт (равномерно и не слишком обильно, чтобы спирт не протек на боковые поверхности), надеваем защитные перчатки и очки, затем поджигаем спирт и горящую поверхность прикрываем второй частью изолонового блока, прижимаем составные части друг к другу. Изолон под воздействием высокой температуры успевает слегка расплавиться, в результате чего поверхность блока становится клейкой. Остается только дождаться, когда поверхности остынут и затвердеют. Соблюдаем осторожность при работе с огнем!

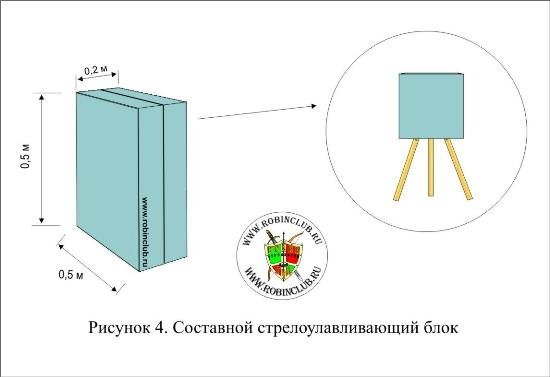

Таким образом, мы получили наиболее удобный в эксплуатации стрелоулавливающий блок 0,5х0,5х0,2 м. О том, как изготовить конструкцию (треногу) на которой будет размещаться наш блок можно прочитать в нашей статье: Инструкция по созданию арбалетного клуба или тира. А мы поговорим о том, как удлинить жизнь сделанного нами изолонового блока.
Картон к изолону можно крепить четырьмя саморезами средней длины с широкой шляпкой. Мишени крепятся к блоку, снабженному картоном, короткими саморезами или канцелярскими кнопками с длинной иглой (однако у кнопок есть один недостаток, они иногда вылетают при попадании стрелы в мишень).
Раскроем еще один секрет. Чтобы увеличить срок службы бумажных мишеней, мы обклеиваем центральную часть мишени (которая больше всего обычно и страдает) широким прозрачным канцелярским скотчем. Оклеенная скотчем мишень раза в два дольше сохраняет свою функциональность, за счет того, что мелкие фрагменты мишени, выбиваемые стрелами, не разлетаются. Таким же эффектом обладают армированные мишени, однако они несколько дороже обычных бумажных.

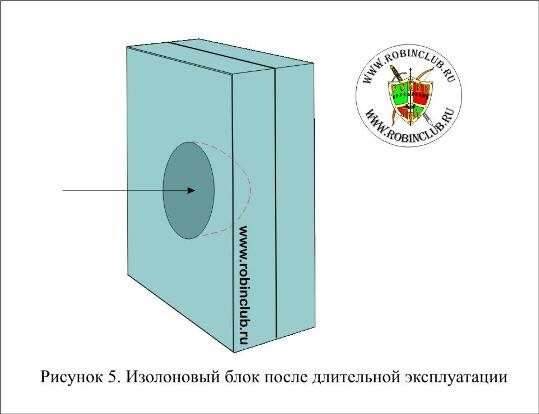

Выше мы рассказали о первом этапе продления жизни изолоновых блоков. Однако, не смотря ни на такие ухищрения, ни один материал не является вечным. У стрелоулавливающего щита в первую очередь выбивается середина. Постепенно изолон в середине блока разрыхляется и образуется воронка.
Обратная часть блока «проживет» примерно в два раза меньше чем его лицевая часть. Это связано с тем, что монтажная пена, заполнившая воронку с обратной стороны, не обладает такими же характеристиками как изолон и он практически не препятствует проникновению стрелы. Пена служит для сохранения пропорций изолонового блока.
Не дожидаясь когда стрелы начнут пролетать сквозь блок, а лишь заметив, что некоторые стрелы погружаются в блок почти до оперения, приступаем к следующем этапу продления жизни блока: заполняем образовавшиеся воронки монтажной пеной и после ее затвердевания разрезаем блок как показано на рисунке ровно по середине на две равные части.
И мы опять получили блок с целой серединой. Расстреливаем блок с обеих сторон… и только после этого изолоновый блок можно отправить на «покой».
Вот таким нехитрым способом, мы почти в три раза увеличили «жизнь» изолонового блока.
