Как сделать стробоскопы в фарах
Стробоскопы своими руками
Для чего вообще нужны стробоскопы?
— на машину, использовать в режимы ДХО (дневные ходовые огни) и где нибудь в лесу включить по приколу свои стробы в других случаях лучше не ставить, отвлекает водителей и:
— для мини вечеринки дома 😉
— для рекламных целей
Для экономии расходов на питание стробоскопов электроэнергией и увеличения их срока службы необходимо предусмотреть выключение наружной рекламы днем. Для этого надо использовать фотореле с программируемым таймером.
— так же можно сделать огромный фонарь-стробоскоп для:
дезориентация нападающего; нарушение прямого и периферийного зрения; увеличение время адаптации к угрозе; возникновение кратковременного страха, смятения; увеличение времени восстановления зрения; создание препятствия для агрессии.
И так начнём, нам понадобятся:
1) Блок питания 12V либо аккумулятор авто (+крокодилы если подключать на прямую
2) Светодиодная лента или ДХО
3) Желательно поставить предохранитель на 10-15А,
4) Клеммы «мама» для подключения предохрателя\релюшек
8) Провода можно акустические взять 0.5 мм2, 10-15 руб. метр
Реле нужно немного переделать, вскрываем его и выпаиваем резистор (1) и конденсатор 50V 4.7 μF (2)
припаиваем наш конденсатор 25V 330 μF на место, и с обратной стороны припаиваем провода для переменного резистора, выводить резисторы нужно будет в удобное место, ими настраиваются стробоскопы
9) Реле стартера 5-контакное
10) Зажимы под акустику (можно без них, но с ними удобней складывать всё),
11) Выключатели 2 штуки по
40 руб., 1 из них должен быть двухклавишный либо одноклавишный, но с двумя выходами чтобы контакты плюсовые не пересекались!
13) Собираем любой короб и усталиваем всё это чудо туда, внутри короба желательно сделать звукоизоляцию и музыку включать погромче, релюшки сильно щелкают
Сама схема взята из инетренетов:
Готовый тестовый вариант:
Специально видео для пикабу не снимал поэтому то что есть:
Задавайте свои вопросы в комментарии, но с ам я рукожоп и поэтому на некоторые вопросы могу не ответить, извините %)
Господи, длиннопосты делать = курсач+диплом вместе взятые ;(
Дубликаты не найдены
Давно пора за китайский ксенон, стробоскопы и криво отрегулированные фары лишать права управления пожизненно. А потом вырывать с мясом все свистоперделки с ведра и трамбовать в естественные отверстия водителю.
вы вообще читали или просто фото увидели чепырки?
Для чего вообще нужны стробоскопы?
— на машину, использовать в режимы ДХО (дневные ходовые огни) и где нибудь в лесу включить по приколу свои стробы
А теперь выключаем агрессию, включаем логику.
Будут наши улучшайзеры колхозные читать дальше, про то, что лучше не надо, или поскачут за детальками?
но ведь статья вообще про стробы для домашней вечеринки T_T ладн, мб хоть кому нибудь пригодится)
хотя бы для будущего меня =)
Если для себя и вечеринки, то можно попробовать заменить реле на тиристор. Перестанет щелкать. Впрочем, можно для этой цели использовать и транзистор. Управляющий сигнал в этом случае подается на базу.
@Prosim8.ru 618909, Россия, Пермский край, г. Лысьва, Смышляева 44 кв 50, Терентьев Денис Вячеславович номер макета 2
я называю это естественный отбор, кто будет баловаться тот обязательно будет наказан законом, ибо не 90 уже, и полиция работает на ура. а те кому реально надо для других целей могут сами смастерить без опыта в электронике
если ДП так сложно-не стоило браться. тем более что получилось так себе.
какое сопротивление у переменников может быть?
я поставил 20 кОм и 50 кОм потому что в магазине только такие были и по 1 шт) думаю самый шик был бы 5-15 кОм ставить, а то настройка в самом конце у них получается
Блять, да когда ж вы переведетесь?
стоит оно того? лишения прав
вы вообще читали или просто фото увидели чепырки?
Традиционный пятничный с монстром SHARP VZ 3500H
SHARP VZ 3500, топовая модель в серии VZ, выпускался в 1982м году.
Небольшая предыстория- увидел его на аукционе с пояснением «он (SHARP) наверное рабочий, я поменял ему пассики, но остался лишний, я не могу разобраться куда еще один, поэтому и продаю…лишний пассик положу в деку», хозяин немец ну и аук ессно известный немецкий.
Вид был вполне презентабельный, и я рискнул. Покупка пришла на удивление быстро, распаковал, осмотрел, внешка почти на 4+ из 5.
В кассетнике лежал пакетик с пассиком и вилка от антенны. Ну и на том спасибо)))
Благоразумно не стал проверять на работоспособность, что возможно спасло от больших неприятностей.
разборка одно удовольствие в отличии от VZ-3000, 6 саморезов и морда слетела.
2 самореза, 3 разъёма и блок винила долой!
открылся БП с оконечником на STK,
2 самореза и блок с тюнером, ЛПМ и предом, стоит отдельно! после отстёгивания
а вот развернув башню с ЛПМ я увидел такое…
практически все провода были погрызаны кем-то…причем внутри корпуса было чисто(не считая шурупов валяющихся на дне)…
всё ампутировал и начал наращивать
4 самореза и ЛПМ лежит на столе, он не такой как в 3000, он аналогичен GF 700 модели.
Выпотрошил его, отмыл, смазал.
блок коммутации ЛПМ, прочистил контакты и пропаял
заменил прижимной ролик, подкинул разъемы и запустил, всё отлично!
отрегулировал скорость, и поставил на прогон
полностью раскидал блок винилокрута, тут он один в один с VZ-3000, ну кроме упрощенного механизма открывания крышки- открывается с кнопки под своим весом а закрывается руками.
Ну и поставил на прогон всё это хозяйство для выявления еще каких косяков.
подсветка в этом агрегате не предусмотрена вообще, ну я вколхозил подсыетку тонарма-винила и кассеты слабым зелёным.
Нормальных фото так и не добился-на фото цвет ядовито-зелёный. Но это не так!
Аппарат интересный, в плане разборки и ремонта продуман, но по сравнению с 3000 какой-то игрушечный, нет той солидности и монументальности. Плюс почему то урезали функцию механического закрытия дверки винилокрута. А открытие замедляется механизмом с воздушным замедлителем, ну или как там его обозвать
Аппарат звучит приятно и мягко, на уши не давит и не раздражает.
вот такая почти 40 летняя капсула времени.
часто спрашивают как связаться со мной- набираете в поисковике oilman67 и вот он я! на выбор.
Оригами ловушка из бумаги
Прикольная оригами игрушка, которая срабатывает при нажатии на центр. Мини капкан.
Делается из 1 квадратного листа бумаги без ножниц и клея.
Конвертик из бумаги
Простой подарочный конвертик, который делается очень быстро. Подходит для приятных подарков небольшого размера)
Про фигурку кота из видео было в этом посте: Оригами котик из денежной купюры
Подарочная упаковка из бумаги своими руками. Делается довольно просто:
По игрушку антистресс из видео рассказывалось в этом посте: Идеи для сборки оригами антистрессов своими руками
Традиционный пятничный с монстром SHARP VZ 3000
ЛПМ по исполнению аналогичен 777. Имеет возможность работы с любым типом ленты, систему Dolby, и режим динамического усиления воспроизводимых частот, ручная регулировка записи, светодиодные индикаторы выходной мощности. Механизм управления выполнен в стиле Soft Touch.
Высокочувствительный тюнер с диодной подсветкой зеленого цвета, индикатором качества приема станции и входом для внешних антен.
Приехал он ко мне из Германии после долгого простоя, но внешне чист если не считать потертостей и небольшой коррозии на панельке и одной из клавиш.
Начал с привода диска- пассики в труху- основной на приводе диска частично высыпался, частично прилип к диску.
раскидал полностью ибо сдирать и отмывать ваще неудобно
пассик второго движка (дада, в винилокруте 2 движка) который закрывает и открывает привод + управляет тонармами бессильно повис много лет назад.
блок в сборе выглядит так
и тут меня ждал сюрприз- шестерня которая приводит в движение крышку оказалась без 2х зубов, и крышка в попытках открыться дёргалась как в судорогах. блть. какой рукожоп это натворил? Похоже захлопнули со всей дури.
Так как есть уже подобный опыт, потопал к товарищу владеющему 3D принтером. Пицот рублей и проблема решена со второй попытки. Раз 50 погонял-полет нормальный.
Вылезла следующая проблема- калитка не доходя до верха врубала обратку, полез искать, управляют этим 2 концевика, отчистил и отрегулировал, запустил, почистил головы и вместо сгоревших ламп подсветки головы и диска всандалил пацанские светодиоды. Проверил скорость-всё ОК! С винилокрутом закончено.
Чистка, смазка, замена всех резиноизделий.
бочкообразный прижимной тоже под замену
ИИИИИИИИ. Самое весёлое! Чистка всех кнопок и регуляторов!
Блок кнопок управления винилокрутом, тактовые но разборные.
2 простые схемы для изготовления автомобильного стробоскопа
Процесс регулировки начального момента зажигания в значительной мере упрощается при использовании специальных устройств. В основе их работы лежит стробоскопический эффект. Смысл этого физического явления заключается в следующем: если осветить движущийся объект короткой световой вспышкой, то возникнет визуальная иллюзия, что он остался в том же положении, в котором его застала эта вспышка.
Сделать своими руками стробоскоп на светодиодах очень просто. Есть схемы простых устройств, повторить которые сможет даже малоопытный радиолюбитель.
Светодиодный стробоскоп на таймере NE555
Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.
В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.
Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.
Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.
Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.
Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.
Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.
Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.
Стробоскоп в сборе
Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.
Стробоскоп на ШИМ-контроллере TL494
Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.
Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:
Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.
Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще.
Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.
Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.
Печатная плата устройства
Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.
Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.
Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.
Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.
При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. Скачать файл проекта.
Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.
Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка в передние фары ангельских глазок и стробоскопов.

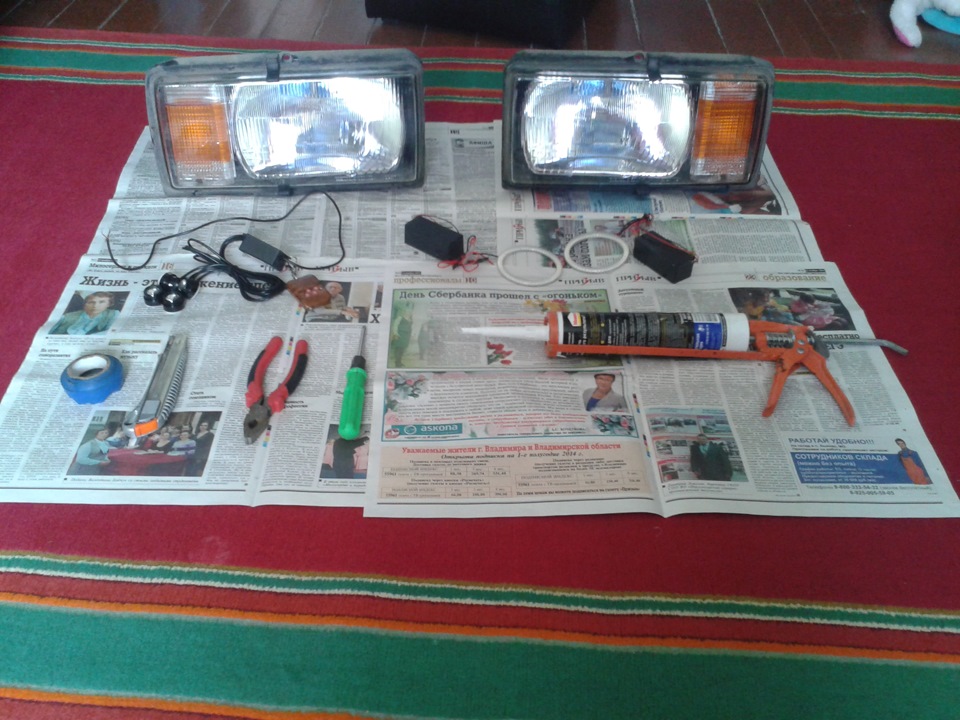

Ну вот наконец то я дождался посылки, в которую всё упиралось. Шла она очень долго, аж три месяца, но вот дождался и всё началось. Вообщем не будем об этом, поделиться хочу не как я ждал посылку, а как я всё это делал xD.
Само собой люди мы сильны на выдумку, но без музыки мы не куда (ну по крайней мере я то точно=)).

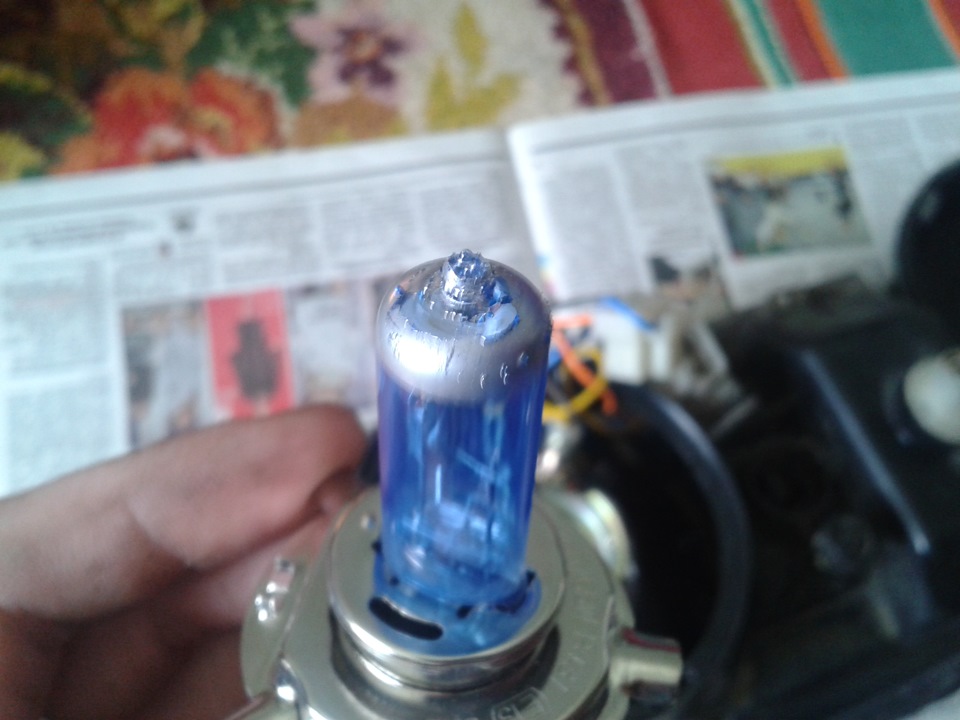

При разборке фар увидел такую вещь, на лампочке на самой вершине начало отваливаться напыление, как то раньше не вдавался в это, так что по сути не понял, нормально это или нет.

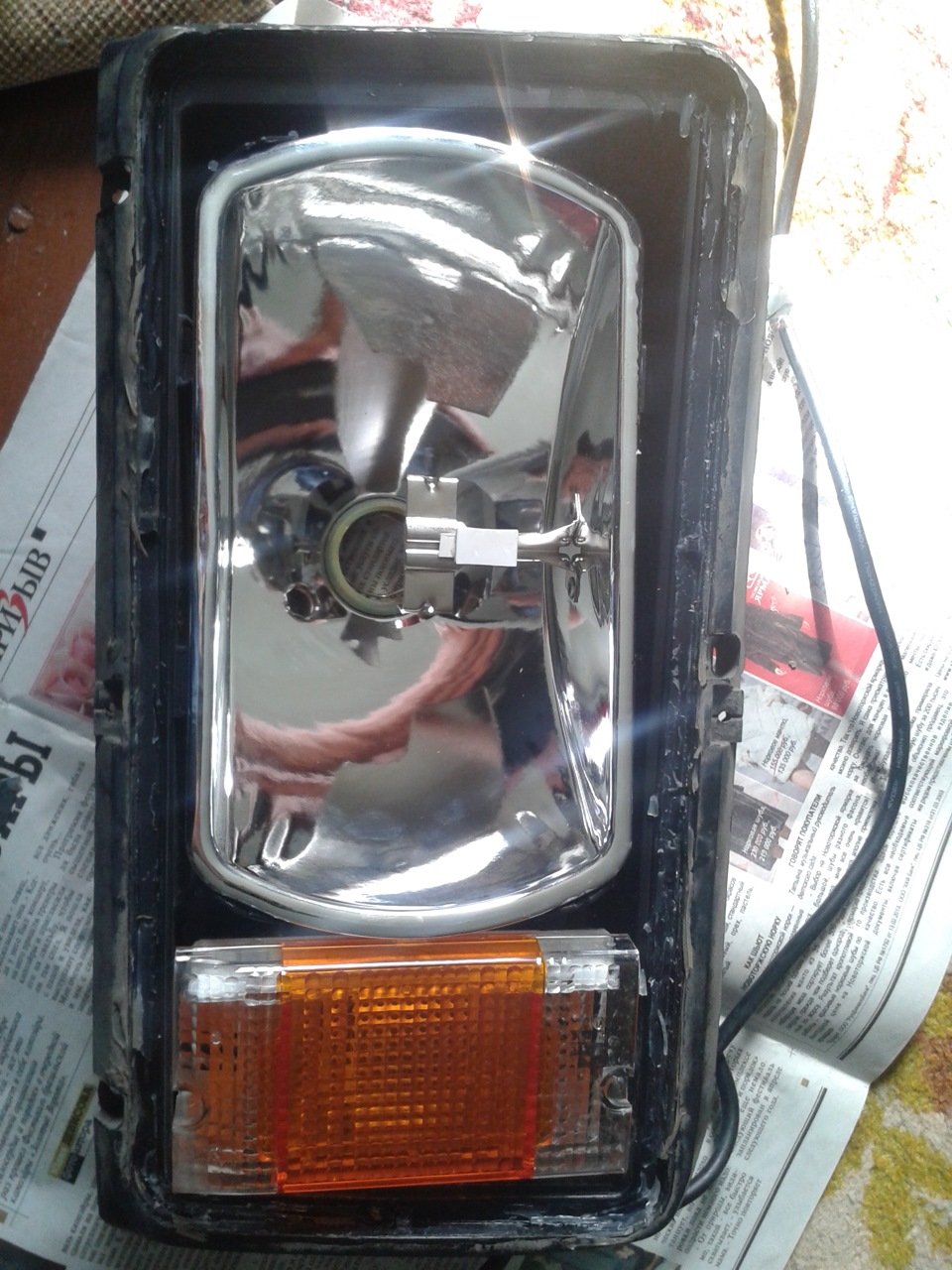

Вообщем далее снял стекло с фары при помощи фена, обрезал провода от стробоскопов, дабы можно было вывести их через отверстие от габаритов. И да, чуть не забыл. т.к. ангельские глазки крепить по сути некуда было, точнее достойного крепления небыло, пришлось немного импровизировать, сделал небольшое место с помощь клея «космофен» и пластика 4мм. Вышло вот так.

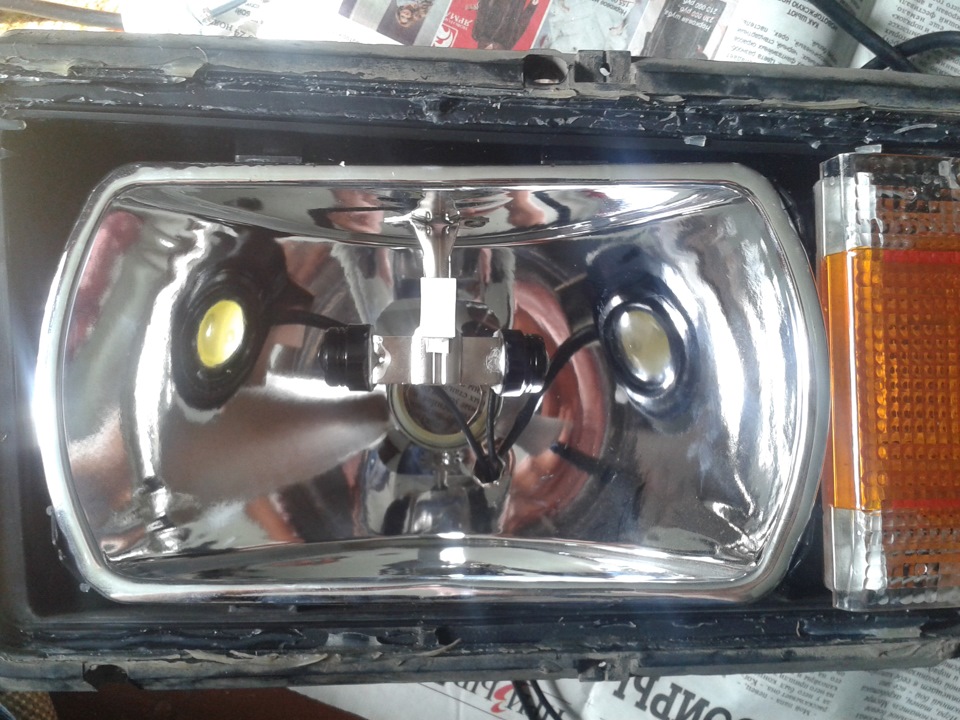

Разместить стробоскопы решил на пластинках по краям, место лучше не найти (прошу прощения, не знаю как называется эта «пластина»). Вышло вот так.
Далее прикрепил самое главное, ангельские глазки, с помощью этого же клея «космофен», вышло вот так.

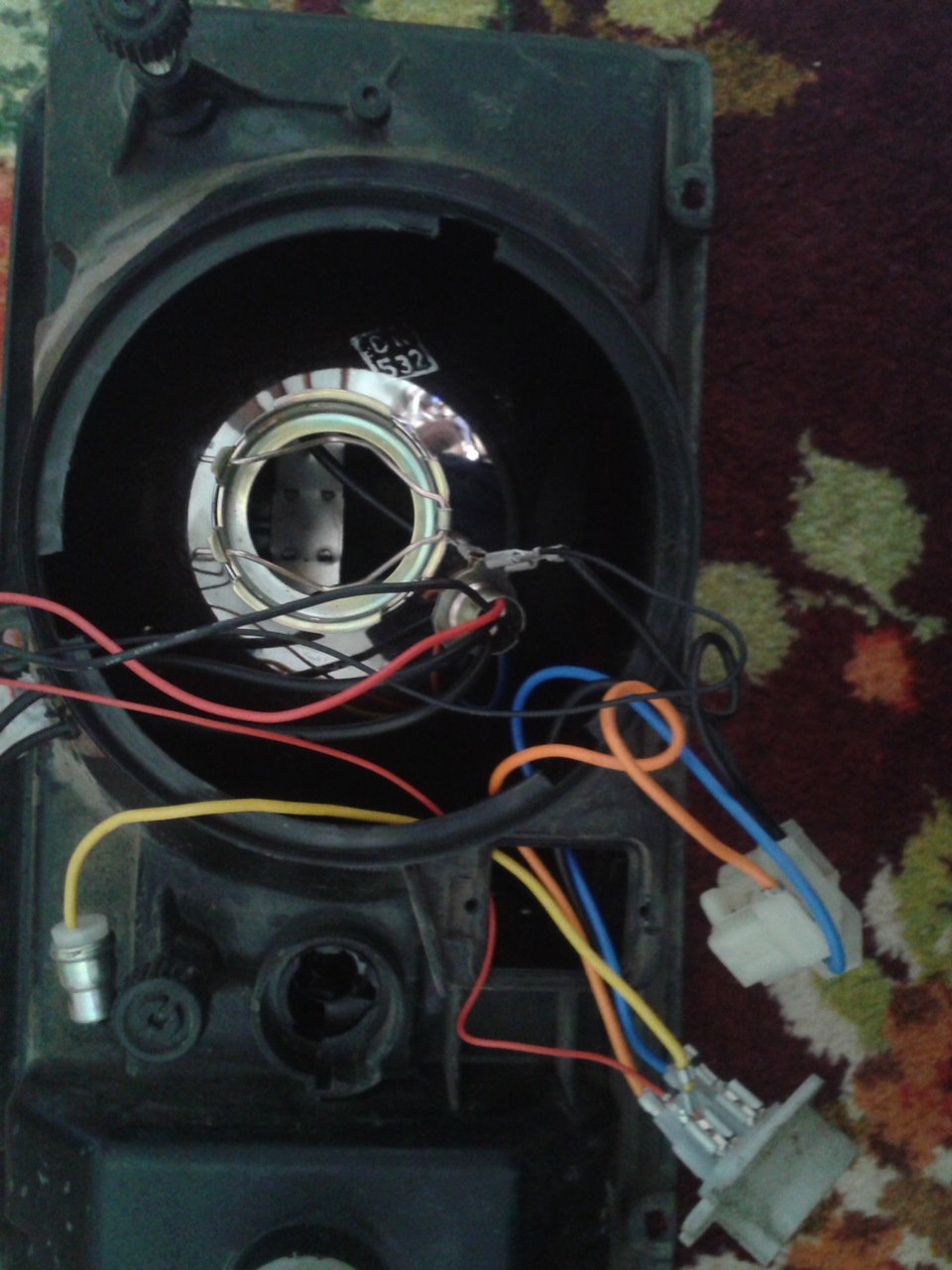

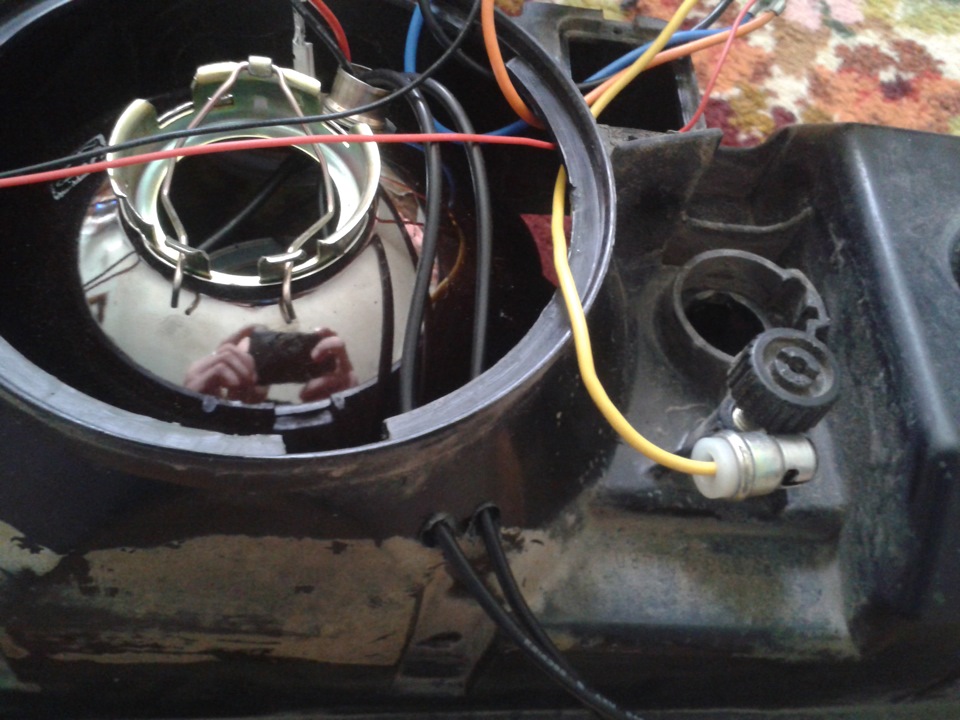

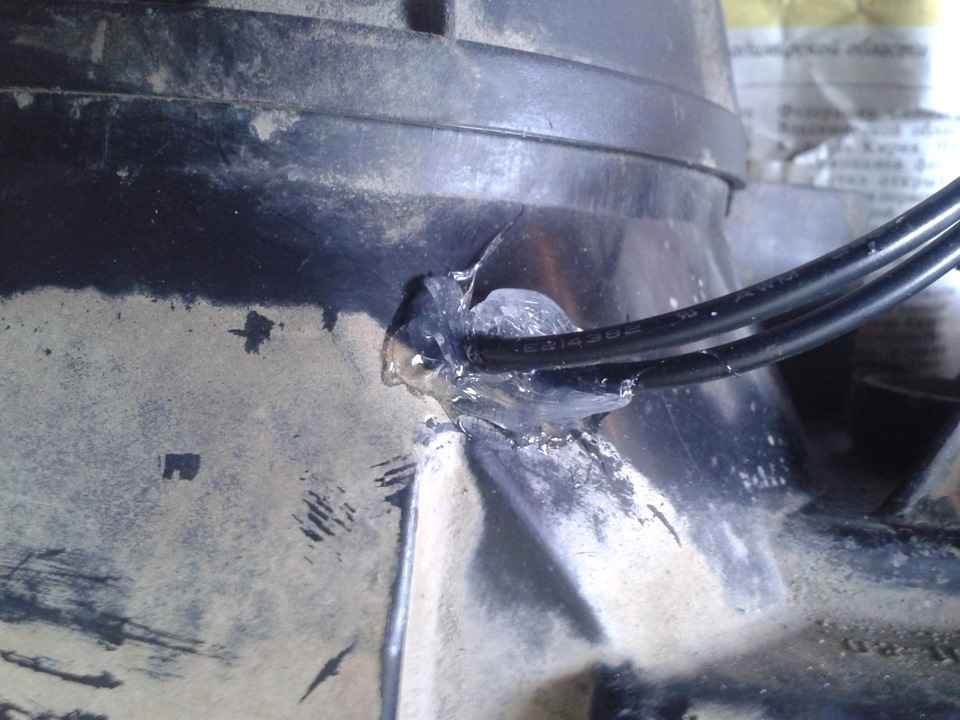

Затем надо было как то вывести провода от стробоскопов, ни чего не придумал как сделать два отверстия в самом корпусе фары. Дабы под крышкой не выводить, считаю что самое то.
Затем прогерметил это место, от возможности попадания влаги в фару. Ну и само собой стекло поставил на место и герметиком прошелся. Самое главное не забыть протереть отражатель от «пальчиков» своих, а то во время работы по любому коснёшься его, ну по крайней мере я касался когда пропускал провода.

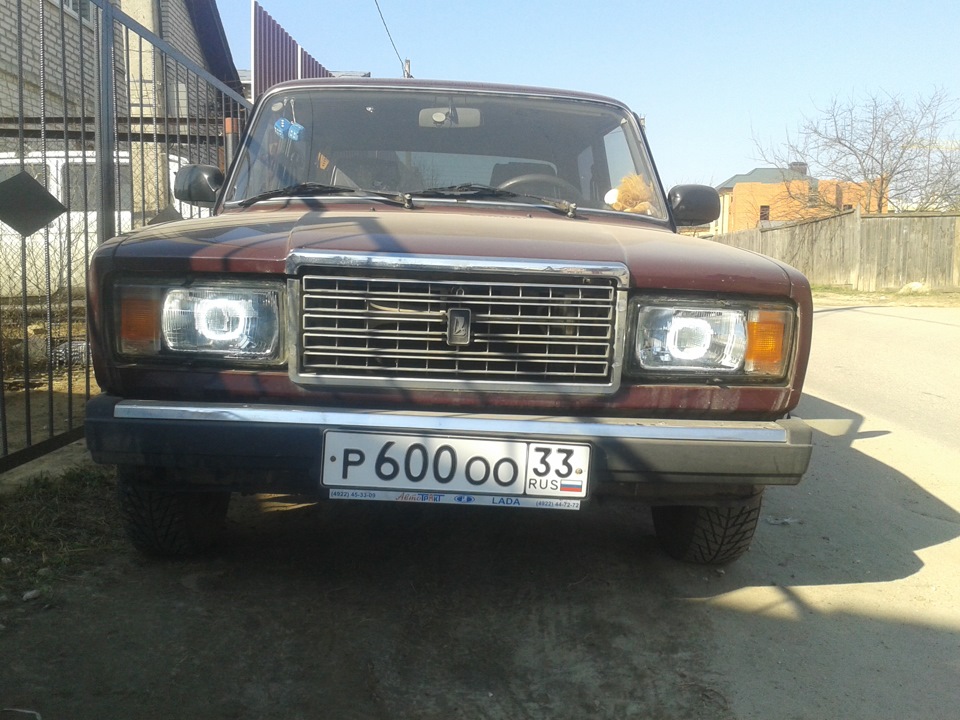

Далее ночку у меня всё сохло, на утро пошел всё ставить и подключать. Вышло вот такое чудо.
Мне очень понравилось.

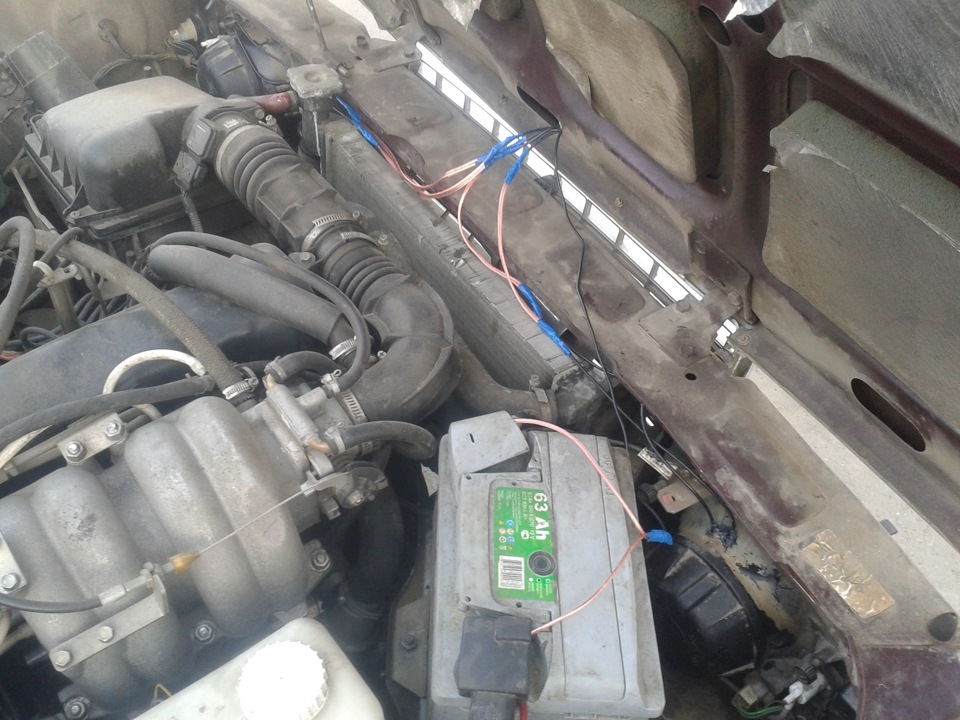

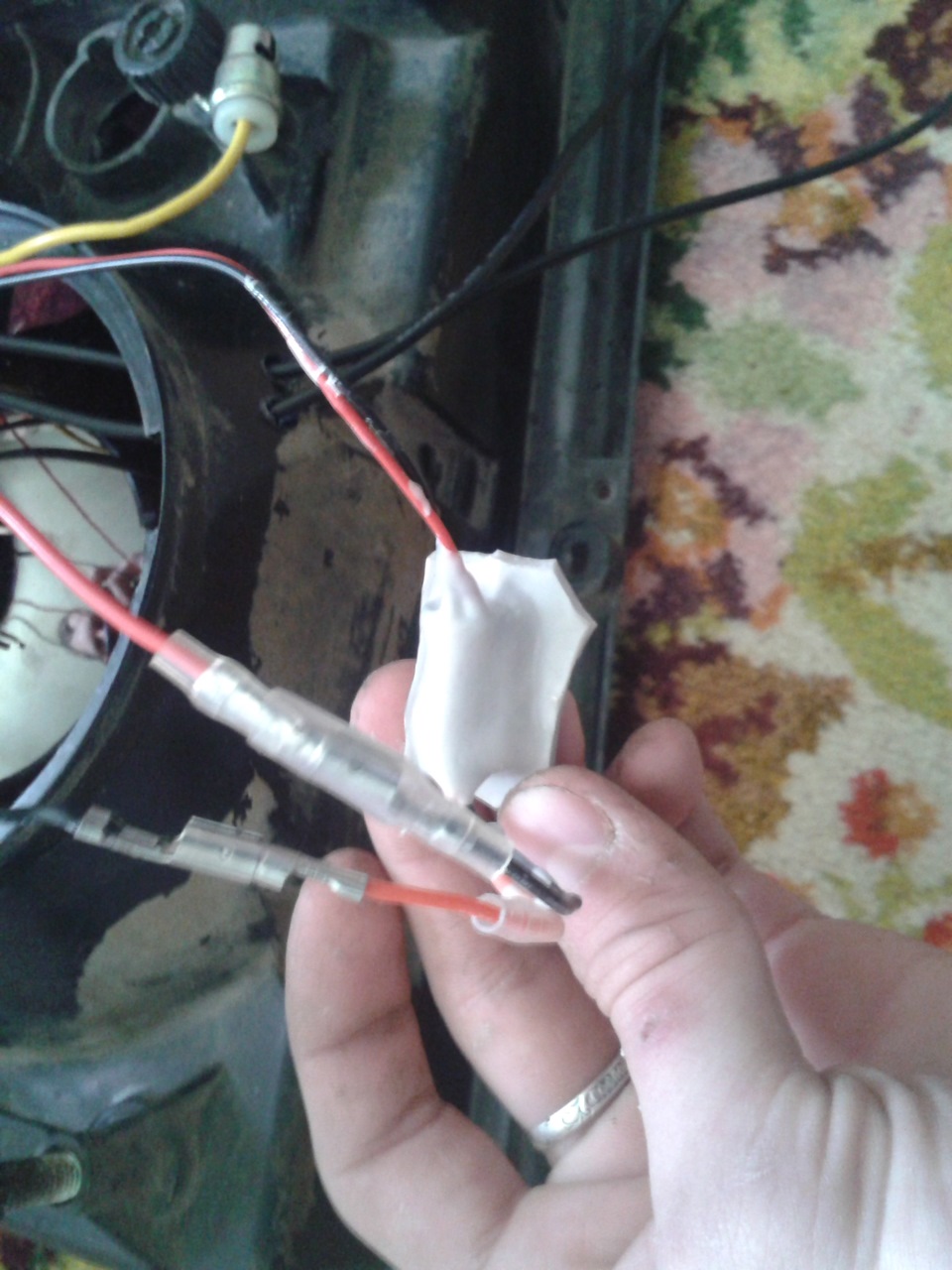

Провода нужны были для того чтобы нарастить стробоскопы до блока управления ими, у меня вышло вот так, не очень красиво, но пока так есть, будет время охотно всё это скрою. Но пока так. И да, сам блок убрал в пакет от попадания в него влаги и положил в то же место что и раньше, когда ставил такие стробоскопы на перед.
