Как сделать строительный уровень своими руками за 30 минут.
Строительный уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта и строительства.
Одним из самых простых и надежных строительных уровней является пузырьковый. Как быть, если его нет под рукой, а необходимо проверить положение предмета относительно горизонта или вертикали. Правильно, изготовить самому. Изготовление строительного уровня невероятно просто и займет у вас немного времени.
На примере опытного образца мы покажем вам процесс изготовления этого нужного прибора.
Время изготовления не более получаса.
Видео инструкция
Порядок изготовления
Берем брусок сечением двадцать на сорок миллиметров, отрезаем нужной длины (исходя из потребностей прибора, от 20 см. до 150 см.).

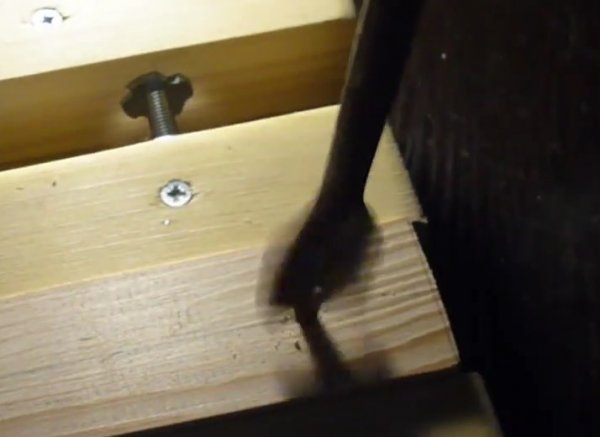

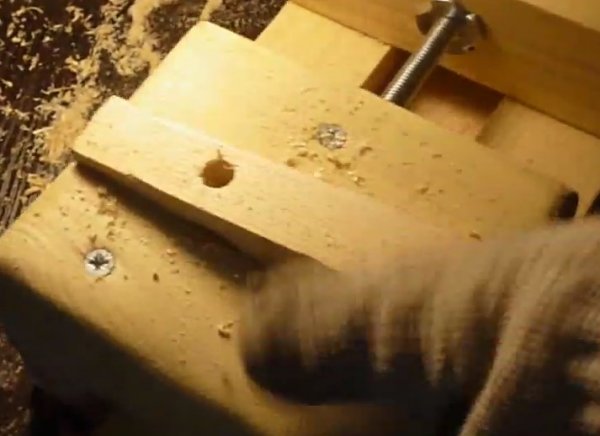

Перьевым сверлом сверлим два отверстия (можно посмотреть в видео инструкции), берем сверло 24-26 мм.

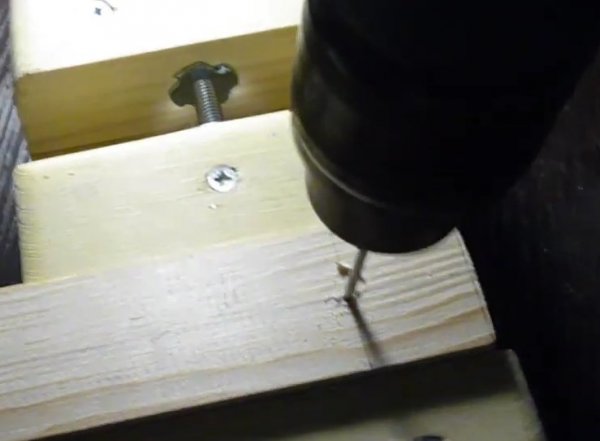

Перпендикулярно через плоскость двадцать миллиметров и через центр отверстия 24 мм, сверлим отверстия 9.5 мм.

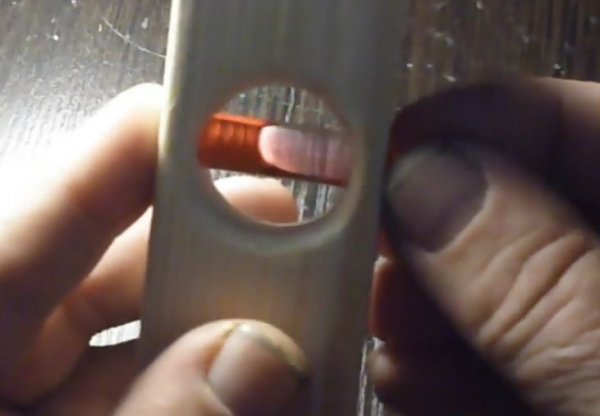

В эти отверстия вставляем колбы.

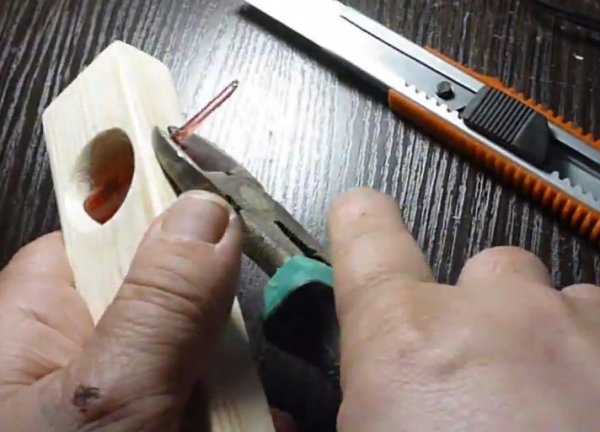

Производим центровку колб относительно горизонта. Крепим в этом положении, термоклеем колбы.

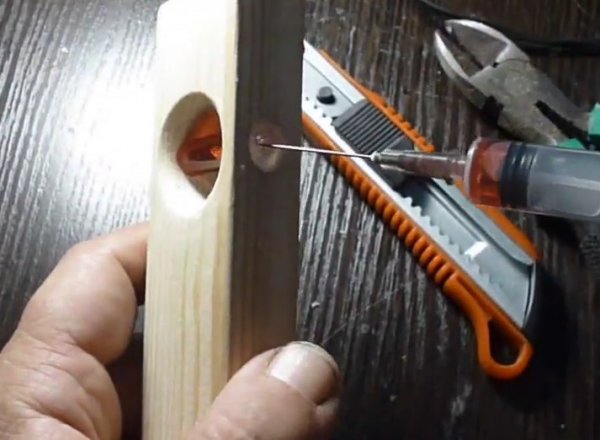

Доливаем в колбы жидкость (как показано в видео инструкции).

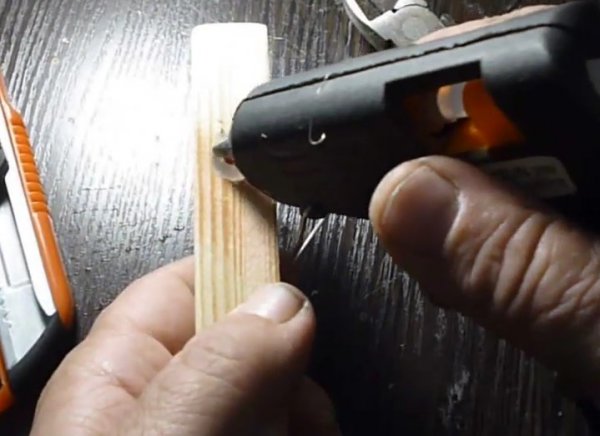

Закрываем отверстия колб термоклеем.
Обрабатываем строительный пузырьковый уровень болгаркой, наждачной шкуркой и лаком. Изделие готово, пользуемся.
Как соорудить уровень своими руками
Нельзя сделать ремонт без использования уровня. С его помощью определяется ровность стен относительно углов, установление дверных и оконных проёмов. С помощью инструмента наклеивают обои, ровно укладывают плитку. Сделать уровень можно своими руками.
Современной промышленностью предлагается изделие для определения ровности на любой вкус. Существуют следующие виды продукта:
Расскажем, как сделать каждый из уровней своими руками подробно.
Выполнение водяного прибора
Тип работает на основе воды. Прибор состоит из двух колб, соединённых спецтрубкой размером, равным 5-25 метрам. На колбах наносится шкала. Весит устройство в пределах от 300 до 1100 г.
Чтобы изготовить прибор, возьмите два шприца, предварительно вынув из них иголки. Шланг сделайте из капельницы. Предварительно следует избавиться от поршня в одном шприце, всунув его в шланг. Заправьте шприц водой, предварительно подкрасив её заваркой чая. Подобным образом подготовьте другой шприц, соединив его с другим концом шланга.
Работает прибор по принципу сообщающихся сосудов. На поверхности колбы нанесите разметку, необходимую для определения нужной высоты. Работа начинается после крепления к нужному предмету скотчем. Если ровно соединяются поверхности воды, наблюдается идеально ровная поверхность. Необходимо исключить попадание внутрь трубки пузырьков воздуха, чтобы исключить погрешность в измерении.
Лазерная разновидность
Чтобы выполнить предмет, необходимо взять лазерную указку и заклеить отверстие в насадке картоном. После включения изделие начинает свою работу. Наведя указку на предмет, расположенный вертикально, наблюдается появление маленькой яркой точки, сигнализирующей о правильности измерения.
Пузырьковый вариант
Сделать пузырьковый уровень можно с помощью шприца и деревянного бруска. Набирается шприцем вода так, чтобы минимально оставалось места для воздуха. Жвачкой закупорить отверстие для шприца. Закрепив шприц скотчем, можно приступать к процессу. Если поверхность изделия ровная, пузырёк расположится прямо по центру.
Если взять две ампулы, можно работать с вертикальными поверхностями. Одной позволительно определять ровность горизонтальных плоскостей.
Трубная конструкция
Трубный вариант является разновидностью пузырькового строительного уровня. Чтобы его изготовить, необходимо взять несколько трубок небольшого размера и квадратный элемент из профиля.
На трубки надеть шнур, воспользовавшись перфорированной лентой. На профиле наносится разметка. Приложив его к любой поверхности, можно увериться в ровности предмета, стен, дверных и оконных проёмов.
Магнитный вариант
Подобно трубной вариации выполнить в домашних условиях можно магнитный уровень. Отличается конструкция тем, что крепится шнур к металлическим трубкам с помощью магнита.
Каждый способ применения хорош. Выбирайте наиболее оптимальный вариант для своих целей. С его помощью можно определить ровность поверхности быстро и качественно.
Лазерный уровень своими руками: 3 варианта изготовления
Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.
Принцип работы
Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.
Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.
Где можно применять водяной уровень
Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:
Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.
В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.
Конструкция нивелира и уровня на основе лазера
В лазерных уровнях и нивелирах используется принцип прямого указания цели – точки или линии на поверхности. Отслеживать их можно напрямую (при относительно слабом освещении) или через окуляр прибора.
Помимо точки или линии (след от пересечения световой плоскости с твердой непрозрачной поверхностью), нивелиры и уровни позволяют получить крестообразный указатель, а также одновременно использовать два и более излучателя.
За счет рассеивания луча лазера в плоскость такие приборы часто именуют «лазерный построитель плоскостей». В целом, набор функций устройства зависит от количества излучателей и оптических приспособлений для концентрации или рассеивания луча.
Конструктивные особенности лазерных уровней
Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:
Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:
Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.
Заменители профессиональной техники
В самодельных приборах специальный лазерный излучатель заменяется обычной лазерной указкой. При достаточной мощности и качестве, а также наличии двух и более насадок, позволяющих преобразовывать луч лазера, такая указка вполне годится для изготовления лазерного уровня своими руками. Необходимо только позаботиться о достаточно прочном и удобном крепеже и установке указки в строго определенном положении с возможность смещения.
Как видно на иллюстрации, для крепления профессионального прибора используется телескопическая тренога с удобным креплением, допускающим поворот держателя. Поскольку такие треноги часто имеются в хозяйстве фотолюбителей, их вполне можно приспособить для изготовления своими руками штатива для лазерного уровня. Если треноги нет, можно сделать несложную подставку на основе палки или бруса с опорой внизу, задействовать емкость с водой или подвесной механизм. Ниже будут подробно рассмотрены эти варианты.
Материал для изготовления водяного уровня своими руками
Вернуться к содержанию
Как сделать лазерный уровень на треноге
При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.
Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.
Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.
Простейший уровень из лазерной указки
Лучше модернизировать уровень с ручками в виде продолговатых отверстий посередине боковой грани. За них проще закрепить лазерную указку с помощью хомута или стяжек.
Выбор лазерной указки. Подойдет самая простая указка, главное, чтобы точка от указки не растекалась мутным пятном, а давала на достаточном удалении четкую круглую точку. Кнопка должна быть двухпозиционная, чтобы не нужно было все время держать ее нажатой.
Перед использованием лазерной указки может потребоваться ее фокусировка. Для этого открутите колпачок со стороны лазера. Под ним окажется корпус фокусирующей линзы. Если его аккуратно прокрутить на треть или четверть оборота пассатижами, то заметите, как меняется форма пятна от указки. Настройте так, чтобы точка была как можно меньше и правильней по форме на разных расстояниях.
Крепите указку на той грани, где находится основная вставка с пузырьком. Уложите вначале подложку из резины, плотного поролона или пластинки пенопласта. Поверх нее — лазерную указку, и затяните с помощью червячного хомута или нейлоновых стяжек.
1 — лазерная указка; 2 — резина; 3 — нейлоновые хомуты
Следует выставить луч строго параллельно грани уровня. Для этого положите инструмент на протяженную ровную поверхность, торец ровной половой доски или столешницу стола, приставленного к стене. Высота выходного отверстия указки должна равняться высоте точки над поверхностью опоры.
Если нет у уровня ручек и других подходящих отверстий, просверлите аккуратно сверлом 3 мм два отверстия под местом установки и закрепите два червячных хомутика с помощью оцинкованных шурупов 6х25 мм. Далее в них вложите прокладку и указку.
Если положить уровень на строго горизонтальной или вертикальной поверхности, то при повороте уровня вокруг оси получится перенести метки по стенам или потолку и полу.
Чтобы дополнительно усовершенствовать конструкцию, закрепите на треноге дощечку, пластиковую или металлическую пластину так, чтобы она могла проворачиваться на штативе.
Снимите крышку лазерного блока. Под ней обнаружится шестигранник или квадрат, закрепленный на шаговом приводе, криволинейная линза и зеркало, а также родной лазер. Однако последний выдает невидимый цвет, так что пойдет под замену на лазерную указку. Луч от лазера, попадая на боковые грани шестиугольника под углом, отражается в линзу, а после через зеркало в выходную щель. Шестигранник постоянно вращается и точка от лазера очень быстро прорисовывает линию, мерцание которой даже не бросается в глаза.
Управлять драйвером привода для зеркального шестигранника очень сложно. Куда проще закрепить сторонний привод и соединить его вал с шестигранником с помощью пассика.
Замерьте расстояние от оси шестигранника, на котором можно установить моторчик так, чтобы пассик был слегка натянутым. Получится сектор, по окружности проходящий по корпусу. Выберите место, в котором моторчик не будет мешать лучу лазера и его легко можно закрепить с помощью клея. При необходимости просверлите отверстие и установите моторчик, соедините его вал с осью шестигранника.
Демонтируйте родной радиатор с лазером и платой его драйвера. Закрепите лазерную линейку так, чтобы она светила в том же направлению.
Остается запитать мотор. Подсоедините последовательно моторчик, кнопку и батарейку крону. По желанию подключается и лазерная указка к той же батарейке, причем параллельно моторчику.
По бокам от выходной щели на корпусе лазерного блока фиксируются два шурупа или шпильки из проволоки 2,5 мм или более. К ним привязывается нить, и далее лазерным уровнем можно пользоваться, как в предыдущем варианте.
На видео вариант самодельного нивелира с использованием зеркала
Для выставления линии в горизонтальной плоскости используется пузырьковый уровень. Вполне возможно, что придется настроить фокус указки, так что верхний декоративный колпачок лучше сразу снять и пассатижами подправить форму луча так, чтобы именно на выходе всей конструкции получить тонкую линию.
Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров.
Опора в виде штанги, поплавкового устройства или подвеса
Как уже говорилось, в отсутствии треноги используем подручные средства – штангу из черенка от метлы, лопаты или просто бруса или емкость с водой.
Устройство штанги очень простое: брус или палка крепятся к куску доски или плиты ОСБ (фанеры) строго вертикально и так, чтобы конструкция была устойчивой. Проверить угол между опорой и штангой можно строительным угольником, но лучше использовать обычный строительный уровень. В качестве опоры можно использовать распорки, как показано на схеме ниже. К верхней части штанги монтируется брусок под размер пузырькового уровня с прикрепленной указкой – и устройство готово.
Если поставить на пол большую емкость, почти до краев наполненную водой, и установить уровень с лазерной указкой на плоский кусок пенопласта – получится также вполне подходящая опора для самодельного нивелира. Кроме того, в емкости с водой устройство может свободно вращаться, «рисуя» плоскость по всем стенам помещения. Интересно, что для такого «поплавкового» уровня не нужен даже пузырьковый. При ровном куске пенопласта, на котором указка жестко и строго горизонтально закреплена, лазерный луч будет двигаться только горизонтально – за счет безупречной ровности и горизонтальности поверхности воды. Простые действия по изготовлению такого лазерного нивелира своими руками и его работа показаны в видеоролике.
Подвес монтируется еще проще. К крюку для люстры или другому аналогичному креплению на потолке комнаты на веревке или тонкой проволоке крепится брус. На брусе фиксируется лазерная указка так, чтобы луч света был направлен в пол (если нужна разметка пола) или в стены. Далее, вращая получившийся уровень из указки, получаем световую точку или линию на нужной поверхности. На иллюстрации в качестве крепления для уровня-подвеса использован штатив, а сама указка закреплена в отверстии, просверленном в брусе.
Изготовление
К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.
Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.
Что лучше залить в гидроуровень?
Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.
Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.
Дополнения к устройству самодельного лазерного уровня
Повысить точность приспособления помогут дополнительные детали и использования не одной, а двух и более лазерных указок. Один из наиболее простых вариантов усовершенствований – использование пузырькового уровня с двумя указками, закрепленного на поворотном фланце с разметкой – поможет поворачивать устройство на произвольный угол. Для того, чтобы система работала нормально, важно точно совместить оси лазерных лучей и закрепить фланец строго горизонтально. Удобство системы в том, что ее можно монтировать на треногу или штангу.
Меняя положение уровней и количество указок, можно получить лазерный разметчик, обеспечивающий световой крест.
Если в хозяйстве уже есть оптический нивелир, можно использовать его как подставку для дополнения в виде лазерного указателя. Пример такой конструкции приведен на фото.
Схема предельно проста: планка с закрепленной на ней «связкой» строительного пузырькового уровня и лазерной указки, жестко смонтированная на подставке нивелира.
Для тех, в чьем распоряжении есть штатив для фотоаппарата или видеокамеры, предлагаем схему нивелира своими руками, выполненного из штатива с регулируемыми ножками, скоб и всей той же «связки» уровень+указка.
Подведем итоги
Теперь вы знаете, как правильно пользоваться гидроуровнем, чтобы определить ровность плоскости относительно горизонта. Более того, вы сами сможете собрать гидроуровень. Также рекомендую к просмотру видео в этой статье, а если остались вопросы или нужны пояснения, напишите об этом в комментариях.
Тетива проще в плане изготовления Ступени. Состоят из двух элементов — проступи (горизонтальная доска), подступенка (вертикальная доска, которая…
Паркет – это всегда роскошный, красивый, благородный и стильный интерьер. Но ничто не вечно, и со временем это половое покрытие изнашивается, теряется…
Полезные советы при создании самодельных нивелиров на основе лазерных указок
Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания. При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться.
Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.
Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.
Часто у таких устройств уже есть места для установки на штатив или треногу.
Также в качестве источника лазерного излучения можно использовать лазерную рулетку.
Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.
Каким образом используется гидроуровень
Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:
Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.
Настройка прибора
Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.
После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.
Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).
Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.
Что понадобится для самодельного лазерного нивелира
Из инструментов нам понадобятся:
Преимущества самодельного инструмента
Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:
Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:
Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.
Инструменты
Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.
Оглавление:
Разновидности строительных уровней
Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.
Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.
Выделяют следующие основные разновидности строительных уровней:
Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.
Водяной уровень
Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.
Основные преимущества водяного уровня:
В процессе эксплуатации водяного уровня возникает ряд проблем:
Пузырьковый уровень
Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.
Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.
А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.
Благодаря третьей ампуле появилась возможность выводить поворотные уровни.
Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.
Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.
Среди основных преимуществ пузырькового уровня хочется выделить:
Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.
Во время покупки пузырькового уровня обратите внимание на следующие моменты:
Магнитный строительный уровень
Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.
Трубные строительные уровни
Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем и трубами.
С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:
Лазерный уровень
Лазерный уровень — небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:
Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.
Выделяют несколько разновидностей лазерных уровней:
Основные преимущества лазерного уровня:
Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.
Как сделать водяной уровень своими руками
Наиболее простая разновидность уровня – уровень водяной. И сделать его своими руками очень легко:
Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:
При хранении самодельного водяного уровня шприцы закрываются поршнями.
Основными преимуществами использования самодельного водяного уровня являются:
Как сделать лазерный уровень своими руками
Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.
Изготовить лазерный уровень своими руками можно двумя способами.
Первый способ изготовления:
Способ использования подобного лазерного уровня следующий:
Рассмотрим, как сделать уровень вторым способом:
Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.
Как сделать элементарные приборы для определения горизонтальности и вертикальности
Проверить горизонтальность поверхности тоже очень легко:
Настройка самодельного указателя
в начале выполнения главных разметочных работ любой прибор, сделанный собственноручно, к примеру, построитель плоскостей собственными руками, нужно откалибровать, сделать его настройку. Собственноручно это можно сделать так:
Гидроуровень: как устроен и как работает
Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.
Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.
Гидроуровень фото
Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.
Какие есть достоинства и недостатки у прибора
Родственником гидроуровня является пузырьковый уровень, который предназначен для того, чтобы выявлять отклонения в любой плоскости. Гидроуровень еще называют трубным уровнем, отличающийся простотой применения, и самое главное — он позволяет с достаточной точностью выровнять располагаемые предметы на двух параллельно и перпендикулярно расположенных поверхностях.
Перед тем, как выяснить принцип работы прибора, а также особенности его применения, разберемся с достоинствами и недостатками. К недостаткам измерителя относятся такие факторы:
Большое количество минусов вовсе не означает, что этот измерительный инструмент непригоден к использованию. Перед тем, как сделать выводы, рассмотрим его преимущества:
Из этого следует, что прибор подходит к применению всем, кто не имеет возможности приобрести лазерный уровень. Если работы по заливке фундамента или установке столбов выполняются в одноразовом количестве, то попросту не имеет смысла осуществлять покупку дорогостоящего лазерного оборудования.
О принципе работы прибора и где он применяется
Как уже упоминалось, принцип работы устройства основывается на эффекте уравновешивания жидкости. Многие считают, что произвести измерения прибором невозможно без резервуаров, но на самом деле главным составляющим элементом гидроуровня является соединительная полимерная трубка. Произвести измерения можно при помощи одной трубки, но для этого понадобится ее откалибровать.
Наиболее эффективными являются гидроуровни, в которых используется полимерная трубка большого диаметра. В таком шланге меньше создается пузырьков воздуха, которые обязательно нужно удалить, а также исключается вероятность изгиба или излома.
Рассматриваемый измерительный прибор применяется для реализации следующих задач:
При выполнении всех вышеперечисленных работ можно использовать лазерный уровень или оптический нивелир, но гидроуровень является более доступным, и не менее эффективным, чем современные аналоги.
Разберемся, что это за инструмент!
Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.
Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.
Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.
Делаем гидроуровень своими силами из подручных материалов
Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:
Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.
Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.
Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.
Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.
Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.
Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.
Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.
Читать также: Что такое биполярный транзистор
Как самодельный нивелир проверить на работоспособность
С помощью простой веревки устройство подвешивают к опоре в центре помещения. Оборудование включают, направляют в нужную сторону и отмечают требуемое расстояние по длине проекции луча. После этого устанавливают специальная палка, обеспечивающая удобство разметки.
После таких важных мероприятий можно начинать использовать прибор и направлять его в любую сторону. Если оставлять положение палки неизменным, то будет обеспечена одинаковая высота отметок. После разметки с помощью точек лазера их соединяют строительным шнуром. Далее с помощью измерительного метра, желательно жесткого, прочерчивают линию разметки.
Сфера применения и принцип работы
Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.
Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.
