Как сделать простейший фрезерный стол за 5 минут
Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас занимаются столярным делом, и у большинства уже имеется ручной фрезер. Даже при большом выборе оснасток для этого инструмента, скорость и удобство обработки деталей не сравнятся с фрезерным станком.
В данной статье автор YouTube канала «Made Simple» расскажет Вам, как можно сделать очень простой фрезеровальный столик буквально за несколько минут.
Этот проект — отличное временное решение, легко реализуемое для выполнения небольших объемов работ.
Материалы.
— Листовая фанера
— Сосновый брус
— Саморезы по дереву
— Наждачная бумага, льняное масло.
Процесс изготовления.
Итак, в качестве основания мастер использует прямоугольный обрезок листовой фанеры толщиной 20-25 мм. Также отлично подойдет ламинированная листовая ДСП, или даже старая дверца от шкафа.
Основным требованием к этой детали является ровная верхняя поверхность. Геометрия сторон значения практически не имеет.
На этой заготовке размечается центр.
Используя перьевое сверло по дереву, мастер расширяет отверстие до диаметра 32 мм. Также прекрасно подойдет сверло Форстнера того же диаметра.
Процесс сверления он выполняет за два захода, переворачивая заготовку. Это необходимо для того, чтобы на поверхности фанеры не образовывались сколы.
Фрезер закрепляется на основании. Затем, в двух углах на широкой стороны основания, сверлятся пилотные отверстия для крепежных саморезов.
Этот край основания прикручивается длинными саморезами прямо к поверхности верстака. Причем широкая сторона подошвы фрезера должна упереться в край столешницы.
Последним элементом конструкции устанавливается параллельный упор, изготовленный из соснового бруса.
Крайне важно, чтобы поверхность упора обращенная к фрезе была ровной.
В одном из концов упора делается сквозное пилотное отверстие с помощью сверла по дереву с зенковкой. Через это отверстие упор прикрепляется к столику саморезом с потайной головкой.
Изменяя вылет фрезы и положение упора, он получает заготовку весьма сложной формы.
Конечно, во время фрезеровки нужно пользоваться специальными толкателями, и соблюдать технику безопасности.
Вот такой фрезеровочный стол получился.
Для увеличения жесткости основания, на его нижней стороне можно закрепить пару ребер жесткости из стального уголка, или деревянного бруса.
Чтобы такой столик прослужил подольше, а рабочую поверхность не повело от воздействия влаги, его поверхности следует пропитать льняным или минеральным маслом.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
Сообщества › Сделай Сам › Блог › Фрезеровал-фрезеровал и… табурет
Приобрел с друзьями в складчину для клубной работы маленький фрезерный станочек с ЧПУ и…
Ну делали много чего, но тут я наткнулся на дизайнерские кресла пары братьев из Канады. И загорелся.

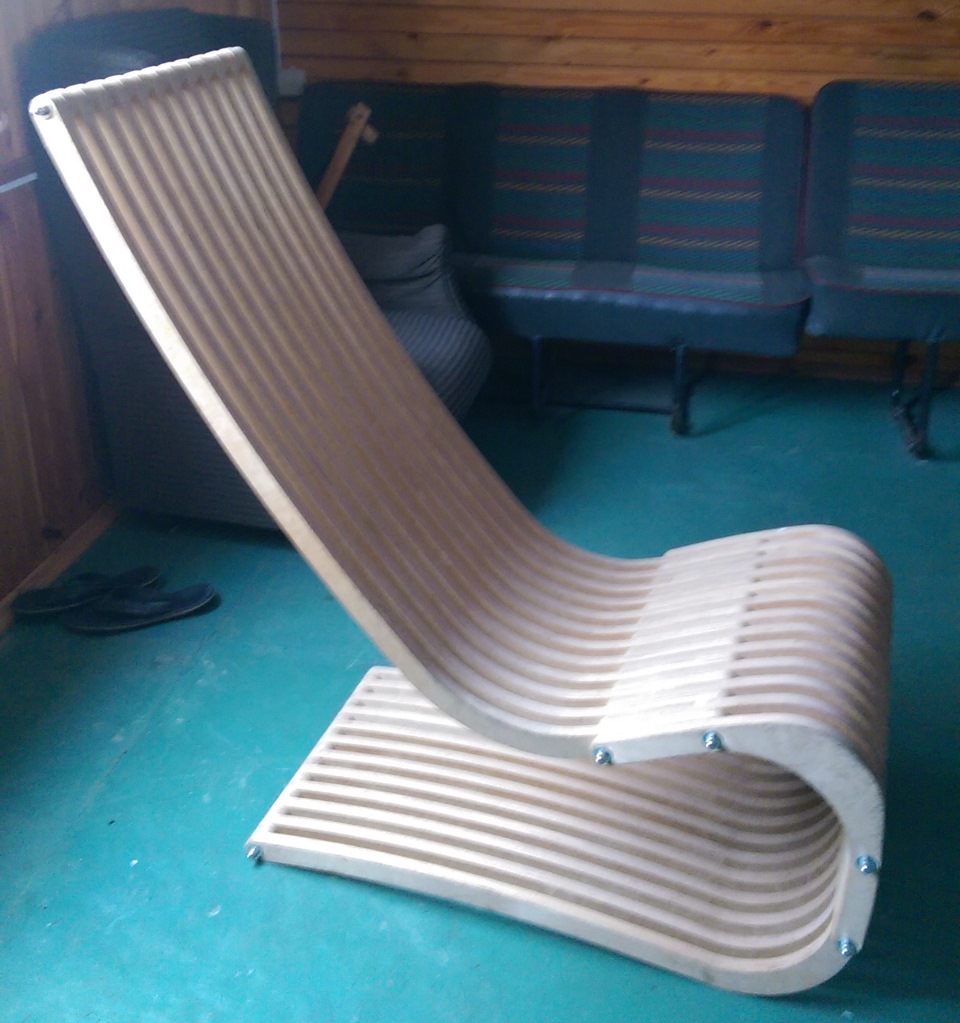

Пару месяцев отработки технологии и первый результат
Станок выплёвывает заготовку минут за 40, но вот шлифовка каждой детали, а их очень много занимает часа 4 у трёх мужиков вооруженных всеми видами ручного шлифовального электро-инструмента.

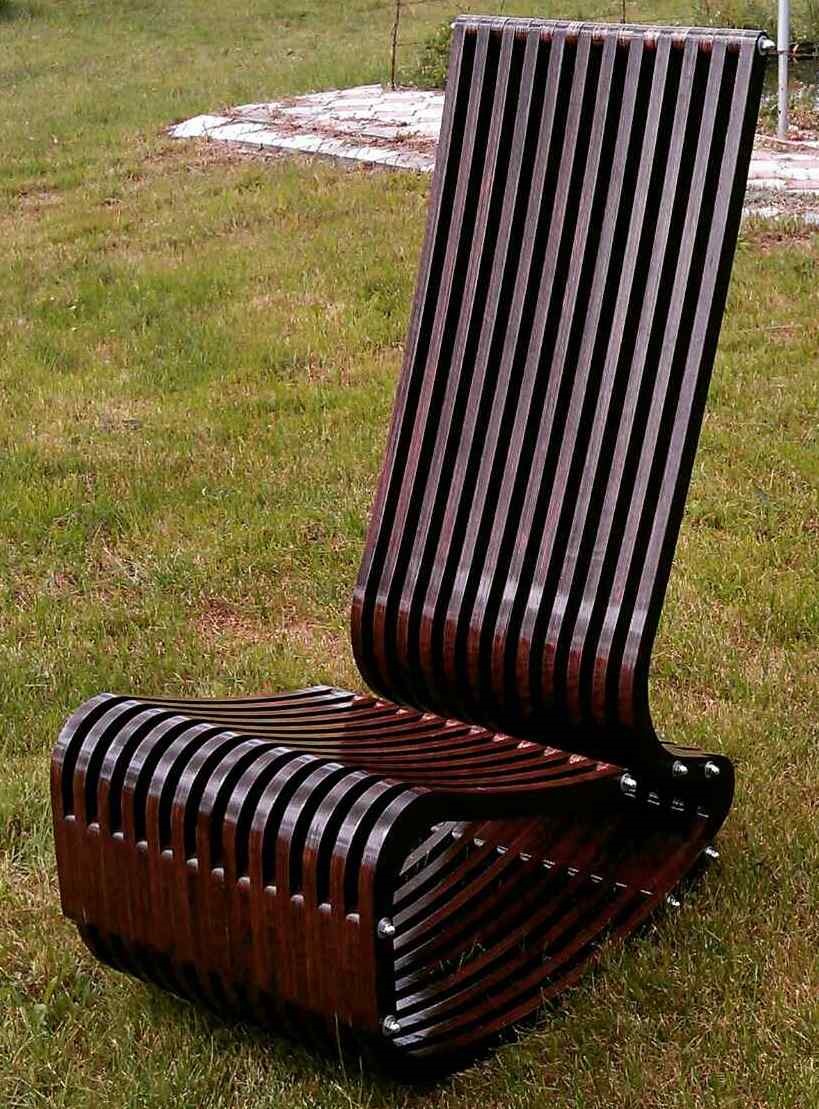

Результат не оставляет равнодушным ни кого.

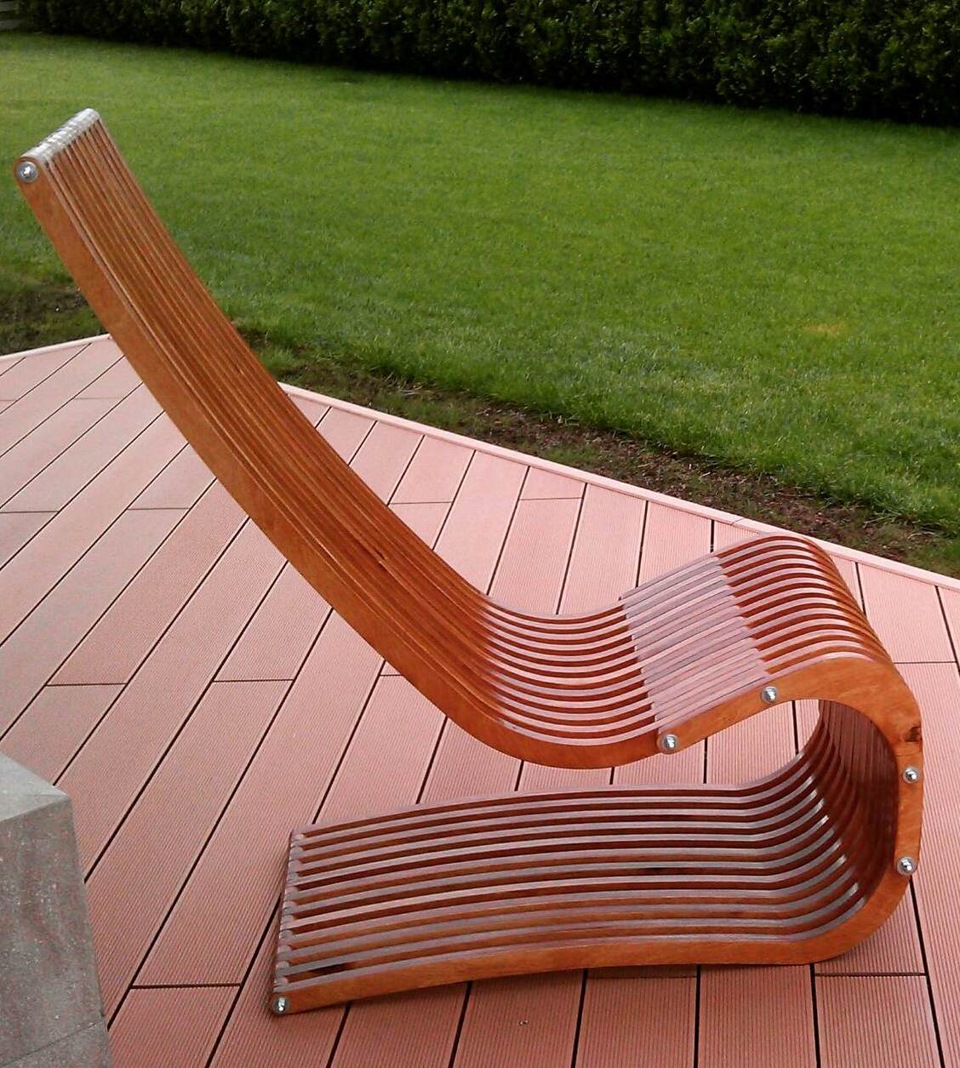

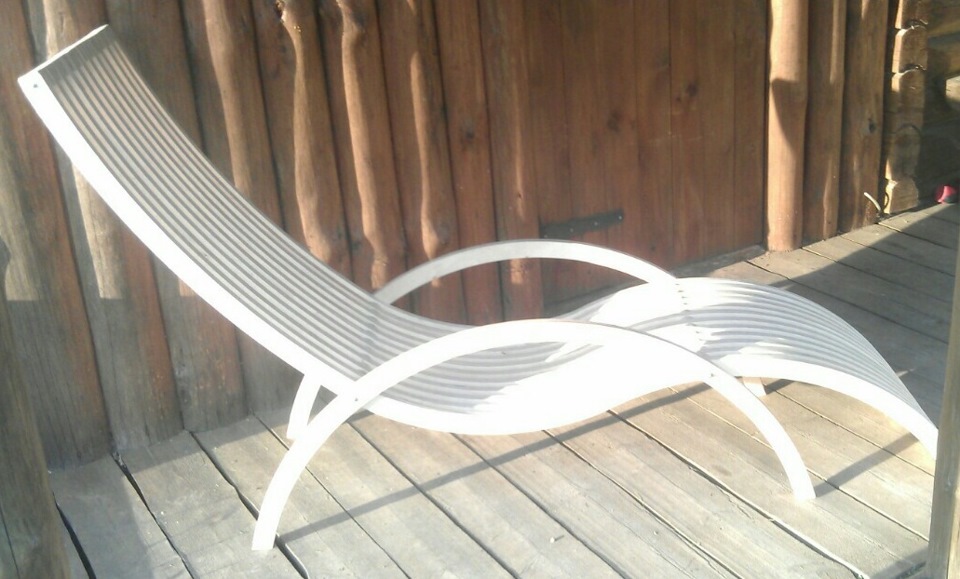

Нас стало просто не остановить и мы разработали ещё пару изделий

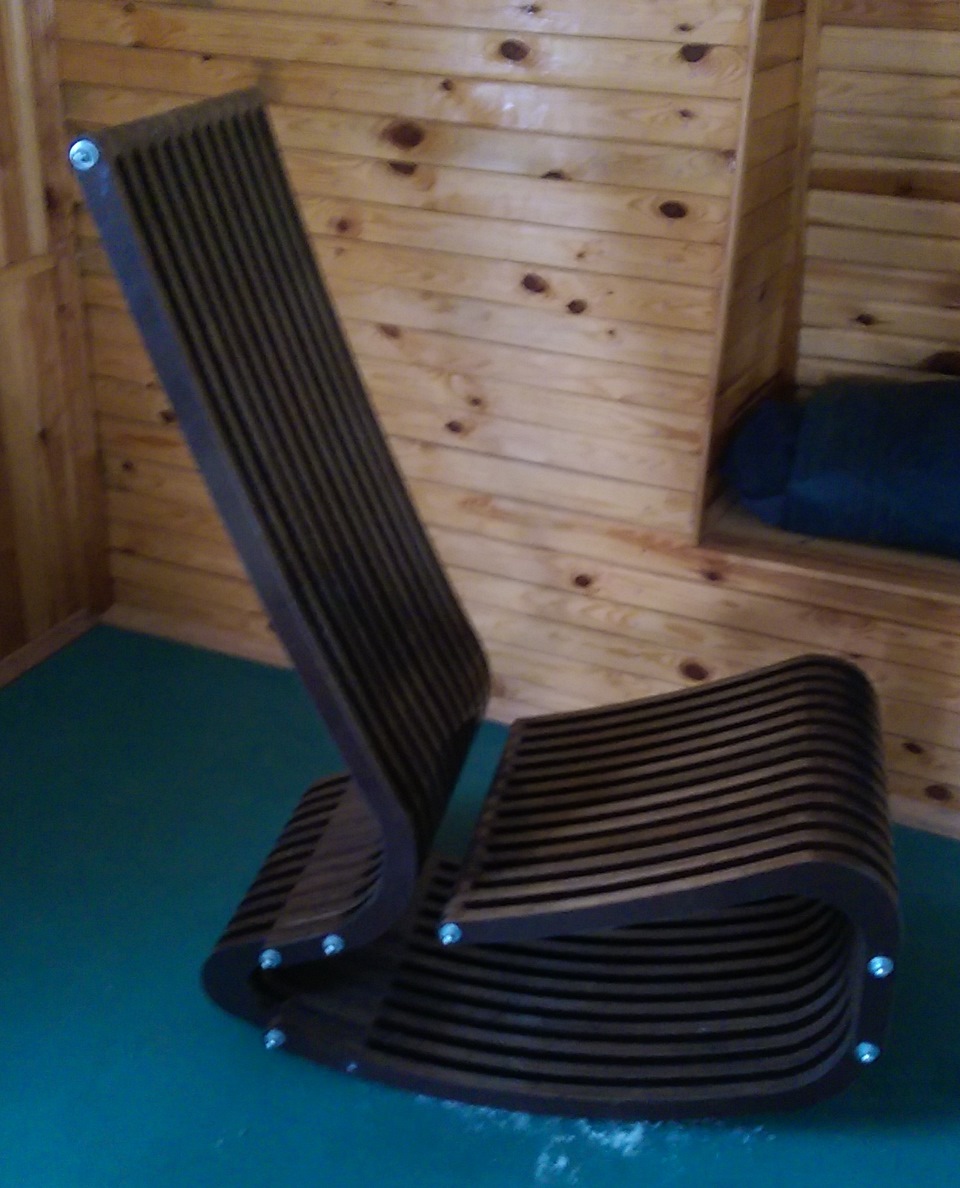

Встал вопрос в покраске. И оказалось что шлифовали мы не достаточно добросовестно. Мало того чтобы придать изделию по настоящему богатый вид необходима: шпаклевка торца фанерных деталей, покрытие тонировкой и покрытие несколькими слоями лака с шлифовкой их после каждого покрытия и полировка после крайнего слоя.
Весь этот геморрой так нас утомил что мы решили попробовать использовать ламинированную фанеру и покрывать только её торец. Получилось не плохо, но отсутствие выбора цветов ламинированной фанеры свёл всё к темно коричневому, почти чёрному цвету (обзавём его «венге»).
Из-за огромной трудоёмкости и проблем с покраской и доведения до товарного вида наш «продукт» потерял коммерческую привлекательность.

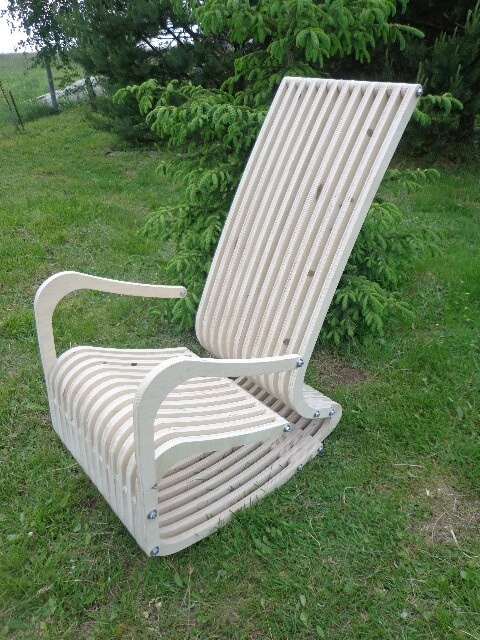

Но получилось ведь не плохо? 😉
Хоть похвастаюсь что теперь у меня есть комфортная, дизайнерская, дачная мебель премиум класса.
PS. Всем, огромное спасибо за тот интерес который Вы проявили к моему скромному творчеству. Не ожидал…
И если уж интерес есть то мы готовы произвести и отправить любое из этих изделий под заказ. Пишите в «личку» и мы обсудим варианты изготовления и доставки вашего кресла или шезлонга. Отправная точка по формированию цены от 150$ в варианте «икея» (шлифованное, не крашенное изделие с набором шпилек, шайб и колпачковых гаек)
Человек, который решил попробовать собственные силы в столярном ремесле, обычно начинает с самых небольших и относительно несложных в конструкции предметов мебели – это полки, табуреты, ящики. Немного набив руку, можно перейти и к более сложным изделиям, например, смастерить качественный надежный стул.
Этот предмет мебели всегда будет востребованным, вне зависимости от места проживания – в городской ли квартире, или за городом на даче. Поэтому если знать, как сделать стул своими руками, и уметь это выполнять практически, то «потребительский спрос на товар» в масштабе собственной семьи будет гарантирован.
Прежде чем переходить к процессу изготовления, рекомендуется ознакомиться с имеющимся разнообразием моделей стульев – это поможет выбрать наиболее привлекательный вариант.
Стулья могут иметь различную конструкцию, а иногда выполнять не одну, а даже несколько функции (например, модель, трансформирующаяся в стремянку). Кроме этого, стулья могут быть предназначенными для постоянного применения в условиях дома (квартиры) и рассчитанными на мобильное использование (складные, которые несложно взять с собой на дачу или при выезде на природу).
Домашние массивные стулья
Самым популярным вариантом моделей стульев являются массивные конструкции, выполненные из натурального дерева. Они удобны и очень долговечны, а также отлично подойдут для частного деревянного дома, в котором поддерживается единый эко-стиль. Недостатком таких изделий можно назвать большую массу, но она же придает стулу необходимую устойчивость и исключительную надежность.
Такая конструкция хорошо подойдет для изготовления и больших, и детских маленьких стульев. Смастерив прочный стульчик для ребенка, можно в дальнейшем быть уверенным в том, что малыш не упадет с него, а изделие не развалится при любых нагрузках.
Чтобы стул, изготовленный из натуральной доски, смотрелся эстетично и был полностью безопасен как для детей, так и для взрослых, все углы и поверхности древесины необходимо обязательно хорошенько обработать и отшлифовать, а затем покрыть краской или морилкой и лаком. Если нужно, чтобы стулья смотрелись массивно, но вместе с тем имели не столь «пугающий» вес, следует выбирать легкую древесину, например, липу, а затем с помощью морилки затонировать ее под дуб.
Обычно толщина всех деталей для этой модели стула – достаточно большая, что придает конструкции основательность. Скрепление элементов производится с помощью шкантов или же винтов. Если изделие предназначено для ребенка, то не рекомендуется использовать для соединительных узлов металлические уголки.
Стул с мягким сиденьем
Для комфортного использования в квартирных условиях чаще всего выбираются более элегантные конструкции с мягким сиденьем. Они могут быть изготовлены в том же стиле, или же иметь более тонкие ножки и резные спинки, состоящие из нескольких перекладин. Чтобы сделать более эстетичные модели, часто комплексно используются различные материалы, такие, как фанера и доски, что делает изделие несколько более легким, но без потери прочности.
Стул-кресло
Стулья-кресла, в зависимости от особенностей их конструкции, используются для установки в гостиной, в кабинете, на террасе или веранде. Они могут иметь мягкую тканевую (дерматиновую) обшивку или же быть полностью изготовленными из древесины.
Этот тип стульев более особо комфортен для времяпровождения. Некоторые из них располагают к отдыху, другие, предназначенные для кабинетов, наоборот, должны быть удобны в той степени, которая располагает к работоспособности, так как в них приходится проводить немало времени, связанного с делами.
Стулья-кресла, предназначенные для установки в местах отдыха на свежем воздухе, чаще всего не имеют тканевой обшивки, и выполняются из натурального дерева, пропитанного водоотталкивающими составами. При этом в их конструкции предусматриваются зазоры между деталями спинки и сиденья – для свободного схода дождевой воды и для быстрого просыхания древесины.
Складной стул
Этот вариант стульев может быть использован как в условиях квартиры, так и на даче или в частном доме. Удобство складного стула заключается в том, что во время уборки или же при транспортировке он может быть сложен в компактную плоскую конструкцию. Такой стул можно без труда уложить в багажник автомобиля при выезде на природу или дачу.
Он хорошо подойдет и для небольшого дачного домика, так как в сложенном состоянии не занимает много драгоценного места, но зато в разложенном виде способен создать максимум комфорта для отдыха.
Складной стул имеет более сложную конструкцию, поэтому инструкцию по его изготовлению нужно изучить более тщательно. Изделие должно обладать повышенной прочностью, так как ему придется выдерживать многочисленные раскладывания и складывания, а также вес любого из домочадцев. Тем не менее, если стул сделать качественно, с надежной конструкцией и удобным принципом перевода в рабочее положение и обратно, то он прослужит длительное время и всегда будет востребован всеми членами семьи.
Как вариант – складной стул из толстой фанеры.
Чтобы изготовить этот вариант складного стула потребуется фанерный лист толщиной в 20÷25 мм, имеющий размер будущего изделия. Сложность работы над складной конструкцией заключается только лишь в точности и идеальной ровности выпиливания из этого листа всех элементов конструкции, а затем обработка их краев. Имея в распоряжении качественный инструмент, подобный стул вполне можно изготовить за несколько часов.
Удобство такого стула состоит в его компактности в сложенном виде. По сути, толщина изделия в «походном положении» будет равна толщине выбранного для его изготовления фанерного листа. Благодаря этому, в сложенном состоянии стул можно просто подвесить на стену, сделав на ней надежное крепление. Удобна эта конструкция и для транспортировки, так как практически не займет места в багажнике машины.
Стул-трансформер
Если изготовить стул, который оснащен возможностью легко трансформироваться в стремянку, то под рукой всегда будет приспособление, которое значительно облегчит уборку, поможет произвести ремонт в верхней части стены или достать необходимую вещь, лежащую сверху или в глубине высокого шкафа.
В связи с тем, что трансформер состоит из большего количества деталей, чем обычный стул, естественно, он будет обладать достаточно внушительным весом, но благодаря этой же массивности конструкция будет устойчиво и надежно стоять при использовании ее в качестве стремянки. Стул-трансформер может быть изготовлен из массивной древесины или толстой фанеры, но последняя намного утяжелит конструкцию.
Самые простые стулья – это табуреты
Самые простые стулья – это табуретыКак самостоятельно изготовить стул
Чертеж, наименования и предназначения основных деталей стула
После того как модель выбрана, необходимо произвести расчеты и исполнить чертеж конструкции. Если удалось найти в интернете нужный вариант стула, к которому прилагается чертеж, то при желании его можно подкорректировать, уменьшив или увеличив некоторые размеры, которые не повлияют на прочностные качества конструкции.
Эскиз вполне может быть составлен от руки, но на нем обязательно требуется проставить все размеры будущего изделия. Кроме него, желательно сделать чертежи каждой из деталей в отдельности, и также обозначить на них все размеры.
Такой чертеж поможет беспроблемно изготовить все необходимые элементы, а также представить, как будет выглядеть стул в готовом виде.
Чтобы в дальнейшем не было путаницы в терминах, стоит сразу определиться с названиями основных деталей, из которых обычно состоит конструкция стула. Смотрим на схему:
Необходимые инструменты
Для изготовления мебели из массивной древесины или фанеры потребуются столярные инструменты. Идеальная обработка деталей конструкции получается на профессиональных деревообрабатывающих станках, которыми обычно владеют столяры, имеющие собственные мастерские. Конечно, для начала достаточно будет ручного инструмента, которым издревле работали мастера до появления различных механизированных приспособлений, но, используя его, необходимо набраться терпения и приготовиться к длительным и весьма трудоемким операциям по обработке материала. Поэтому оптимальным вариантом будет приобретение или хотя бы аренда электрических ручных инструментов для работы с древесиной. К таковым относятся:
Шлифовальные машинки бывают эксцентрические роторные, вибрационные, ленточные. К ним необходимо приобрести соответствующие комплекты абразивной бумаги разной степени зернистости (для дерева обычно применяется от Р80 до Р400).
Иллюстрированные инструкции по изготовлению деревянных стульев
Обычный деревянный стул
Для начала — обычный деревянный стул. Он имеет высоту 929 мм, ширина сиденья — 430 мм. Такая модель подойдет для эксплуатации как в частном доме, так и в квартире.
Конструкция стула включает в себя следующие элементы
Более подробные сведения о каждом из элементов будут даны при описании процесса их изготовления и монтажа.
Если конструкция обычного стула показалась слишком простой, то можно попробовать изготовить более сложный и функциональный вариант стула-трансформера.
Стул-стремянка
Для изготовления стула-стремянки может использоваться натуральная древесина или же фанера толщиной не менее 15÷20 мм, но изделие из фанеры станет более тяжелым, и это тоже нужно учесть, выбирая материал.
Конструкции предлагаемой модели стула-стремянки, высотой 850 мм, шириной 400 мм, из фанеры или доски толщиной в 20 мм, состоит из следующих деталей, представленных на чертеже под буквенными обозначениями:
Криволинейные детали расчерчиваются переносом по квадратам с использованием предлагаемого на схеме шаблона.
Далее представлен вариант стула-стремянки, несколько отличающийся от показанного выше чертежа, но только тем, что в его боковых деталях-ножках устроены фигурные вырезы, что не только сделает модель более интересной внешне, но и облегчит ее вес. Остальные размеры и форму конструкции вполне можно взять из предложенной схемы.
Работы по изготовлению такого изделия проходят в следующем порядке:
Узнайте, как сделать с подробными инструкциями, из новой статьи на нашем портале.
Раскладной стул
Раскладные модели стульев могут иметь различные конфигурации, но принцип работы у них один — они все складываются в компактную конструкцию и могут быть повешены на стену или убраны в обычный шкаф. Складные модели хорошо использовать на маленьких кухнях, дачах или при поездках на природу. По сложности изготовления эту конструкцию можно отнести к средней категории, так как она не имеет криволинейных форм и может быть изготовлена простыми инструментами.
В данном случае показан не самый сложный вариант складной модели, который вполне может быть изготовлен самостоятельно.
Показанная модель раскладного стула состоит из следующих деталей:
Кроме этих деталей потребуются деревянные шканты, столярный клей, болты с шайбами и гайками длиной в 50 мм, диаметром в 8÷10 мм и саморезы.
Детали изготавливаются из доски или фанеры толщиной в 20 мм в следующем порядке:
Когда все детали конструкции будут готовы, можно переходить к сборке складного стула. Она производится в следующем порядке:
Испытание стула проводится после того, как клей высохнет, и со стула будут сняты все стягивающие приспособления.
Если появилось желание изготовить для дома понравившуюся модель стула, то необходимо твердо понимать, что обойтись без определенных инструментов будет достаточно сложно. Некоторые работы провести без них просто невозможно, а другие займут слишком много времени и сил. Поэтому, если есть устойчивое желание заняться столярным творчеством, следует обязательно обзавестись хотя бы минимальным набором качественных электроинструментов, которые позволят довести изделие до идеала.
Видео: садовый стул из 40 мм полипропиленовой трубы
Ну, с почином. Изготовил первую табуретку.
Началось все, как и положено, с сухих неотесанных чурбаков, которые были обнаружены на даче на чердаке
Отсекши все лишнее получаем заготовки для будущих ножек
Ну и на том же фрезерном столе сделал на царгах соответствующие шипы. Чтобы царги плотнее вхолиди в пазы в ножках они закругляются стамеской или напильником.
Проножки крепятся обычным прямым шипом. Ножка табурета почти готова.
«Репетиция» перед сборкой. Важно, чтобы детали подходили друг к другу. Потому что между нанесением клея и прикладыванием давления по инструкции должно быть не более 10 минут. Поэтому времени на подгонку деталей не будет.
Столярный клей нанесен, конструкция стянута. Ждем.
Подтеки клея устраняются наждачной бумагой, далее наносится финишное покрытие. Я решил их ничем не покрывать. Пусть пахнут деревом.
Начинать новое дело всегда трудно. На изготовление первой табуретки ушло почти девять часов. Кажется невероятным. Каждое движение и новый этап вызывают кучу вопросов и требуют глубокого обдумывания. Здесь не получится сделать «по месту», как в сварке. Всё изделие проектируется сразу как единое целое. Ситуация усугубляется той легкостью, с которой можно испортить деталь и отправить все предыдущие усилия псу под хвост.
Теперь задумываюсь о более сложных изделиях.
Если об экономичности самодельной табуретки еще стоит подумать, то делать собственноручно стул однозначно оправдано: обычный расхожий стульчик из домашней мастерской выглядеть может не хуже покупного, а обойдется в 2-3 раза дешевле. Это если закупать материал «с нуля», не используя накопившиеся запасы. А если размахнуться на эксклюзив, что со стулом вполне возможно умельцу средней руки, то экономия достигнет пределов просто невообразимых, см. в конце.
Есть еще один немаловажный момент. Стул отличается от не только технически, о чем будет сказано далее, но также идеологически. Табурет – изделие по сути своей утилитарное; считается вообще дурным тоном держать в гостиной табуретки, уж лучше пуфы. А стул относится к предметам мебели, определяющим лицо интерьера не менее, чем стол, а то и более. Тонкие знатоки этикета судят о достоинстве человека по качеству и состоянию его обуви, а о положении его дел – по стульям в доме. Если у человека есть умение, время и желание сделать стул с выдумкой и со вкусом, как, напр. на фото, то доверия он заслуживает, даже если пока находится в стесненных обстоятельствах. И это только нетрансформируемые стулья; складные и, скажем, стулья-стремянки – особый класс столярных изделий, на котором мы еще остановимся.
Примечание: тонкости высокого обхождения иногда доходят до курьезов. Вот как, напр., выразился некий британский лорд-моряк о первой жене Наполеона I Жозефине деБогарне: «В Англии она могла бы стать настоящей леди. Вы только посмотрите на обводы ее кормы!»
Как устроен стул?
Стулья в общем разделяются на 2 класса: гостиные и обеденные. Разница прежде всего в сиденье, у обеденных оно заужено сзади и немного выше. Так придумали еще во времена незапамятные, чтобы слугам удобнее было обслуживать пирующих, а тем сиделось попрямее ради поглощения большего количества снеди и напитков. Конструктивно обеденный стул отличается от гостиного тем, что проножки расположены ниже, это требуется по условиям обеспечения прочности. Как в целом устроен стул и каковы примерные размеры того и другого, показано на рис.
Обеденные стулья в настоящее время не относятся к предметам первой необходимости; большинство людей во всех случаях обходится гостиными. Чертеж с подробностями устройства обычного гостиного стула приведен на рис. Его особенность – прямые задние ножки, что экономит материал и упрощает работу. Физиологически приемлемая поза сидящего обеспечивается выгибом спинки. Домашнему мастеру среднего уровня составить по нему и общим размерам деталировку не составит труда, а встречающиеся в работе тонкости описаны далее.
Примечание: заготовки собирают в пакеты для партий из 4-х стульев ради удобства и точности разметки ручным мерительным инструментом. При такой организации работы квартеты стульев получаются совершенно одинаковыми, это 1-я тонкость.
Почему стул не табурет
С первого взгляда кажется, что стул – это просто табурет со спинкой. Но как раз спинка делает его совершенно отличным от табурета с точки зрения механики: на нее опираются, а то и разваливаются. Если табурет можно в общем считать чем-то цельным, работающим преимущественно на сжатие; ну, еще на изгиб и сдвиг при покачивании, то в стуле нагрузки от узла соединения продольных царг с задними ножками гораздо выше, другого характера и растекаются по конструкции довольно причудливым образом. Поэтому, кстати, поперечных проножек в стульях, как правило, не ставят: они работать в конструкции не будут, только лишний материал уйдет.
Отделка стула производится общими для мебели способами: тонированием морилками, лакировкой, покраской, фанеровкой, обивкой. Но технологически стулья отличаются от табуреток в следующем:
Столярные шиповые соединения
Чтобы сделать стул своими руками, нам придется хорошенько освоить мебельные (столярные) соединения шип-паз. Начальные сведения о них даны в статье о табурете своими руками; здесь упомянем кое-что применительно к стулу.
Соединения открытые и со сквозными шипами в стульях эстетики ради применяются редко, как и соединения с подкреплением метизами: болтами, конфирматами, саморезами. Гвоздь в стуле вообще все равно, что капот автомобиля, примотанный веревкой.
Стулья собирают на невидимых снаружи глухих соединениях паз-шип; иногда их называют соединениями в ус. Сборка делается с проклеиванием, нередко применяют расклинивание шипов, т.к. обычные стулья со съемными ножками не делают. Стул на расклиненных шипах более трудоемок, но очень прочен и долговечен, т.к. все детали соединения усыхают вместе.
Как делается глухой паз (лунка) под шип, показано на рис. Если у вас есть ручной фрезер по дереву, то и выбирать лишек долотом не нужно, но засверлить края лунки надо: просто торцевой фрезой легко «уехать». В таком случае и края шипа делают скругленными, только аккуратнее и прочнее будет.
Вроде бы странно, но именно с шипами у любителей чаще всего бывают проблемы: опилить ножовкой под него заготовку, не «чиркнув» по основанию шипа, сложно, а надпиленный в основании шип – недопустимый брак, т.к. прочность соединения резко падает. Заведомо недопиливать и снимать фальц (лишнее дерево вокруг шипа) руками – шип может выйти «пухлым» или косым, что не более допустимо. Поэтому мебельные шипы лучше всего делать все-таки фрезером с кое-какими несложными приспособлениями, см. ролик:
Видео: к ак сделать мебельный шип своими руками
Дерево для стула
Хвойное дерево, из которого получались такие хорошие табуретки, для стула однозначно не годится, даже твердая лиственница. Причина: любая хвойная древесина прямослойная, а в стуле нагрузок, способных вызвать скол по слою – хотелось бы меньше, но куда денешься. Хвойное дерево в стул пойдет только в виде фанеры на основу сиденья.
На стул из дерева берут лиственные мелкослойные плотные прочные породы: дуб, бук, граб, орех, вяз, рябину. Береза пойдет на детские стульчики; а березовая фанера – на складные. Условия подготовки обще-мебельные: комнатная сухость (8-12%), не камерной сушки, пропитка водно-полимерной эмульсией или другими безвредными биоцидами, напр. минеральным маслом высокой очистки для мебели, масляно-восковыми составами, акриловыми компаундами для мебели.
Дерево для стула обойдется дешевле, если брать его не распиленным, а массивом, и распустить самому на циркулярке или болгаркой с дисковой пилой в самодельной станине. Для некоторых изделий, напр. стульев для бара, см. далее, без массива не обойдешься, т.к. пиломатериалов нужной ширины или нет, или очень дороги. В таком случае нужно знать, что массивы дерева в продажу поступают декоративные и конструкционные. Вторые дороже, т.к. их механические показатели нормируются и проверяются, а у декоративных массивов – нет.
Сборка
Деревянный стул собирается без сиденья дважды: сначала на сухую и без клиньев, а после подгонки деталей и проверки конфигурации промерами царг и пар (косых диагоналей от нижнего угла к противолежащему верхнему) окончательно с расклиниванием и проклеиванием. В обоих случаях сначала собирают т. наз. фартук из задних ножек, задней и продольных царг, и уже к нему подгоняют «передник», см. рис.
Примечание: обратите внимание на способ врезки шипов в передние ножки здесь и ниже, когда дойдем до укосин сиденья. Равными шипами, как в табуретке, царги стула в ножки не врезаются, прочности должной не будет.
О деталях каркаса
Все детали стула делаются из цельного дерева. Соблазн сделать задние ножки сборными ради экономии материала велик, но не надо: скоро сломаются. Лучше уж взяться сразу за гарнитур, разметив контуры на пласти доски по шаблону со сдвигом. Если стул будет обеденный, то в таком случае косыми/изогнутыми должны быть и продольные царги, и возникает вопрос: как делать шипы с пазами? Скошенными в домашних условиях очень сложно, да и не нужно. Придется потратить немного больше материала, но косые/изогнутые царги с прямыми шипами получаются без особых затруднений из доски толщиной в высоту царги, см. рис.:
Только фрезеровать шипы теперь надо, пользуясь оправкой с нужным углом, и обязательно в пакете: снимают фальц с длинных сторон, пакет перекладывают и фальцуют короткие стороны. Углы шипов закругляют по отдельности, это уже не критично.
Спинка
Спинка стула, как известно, бывает цельной жесткой, наборной жесткой и мягкой. Цельная жесткая – просто изогнутая планка. Вырезают ее, как и криволинейные царги, также как детали жестких наборных спинок, поз. 1-3 на рис.; о спинках венских и пр. сложных стульев говорить пока не будем. Собираются детали спинок на шипах; стулья со спинками на шурупах оставим в музеях советского ширпотреба.
Для простой мягкой спинки, поз. 4, нужна прямая верхняя планка и, возможно, промежуточная опора (прогон, «проспинка»). Основу спинки делают из фанеры 4-6 мм. Обшивают так же, как и сиденье, см. ниже, но поролон берут не толще 7 мм или обходятся ватином/войлоком. Мягкую набивку ставят на клей, не доводя 15-20 мм до краев. Декоративную обшивку шьют карманом, надевают на основу с набивкой и сшивают внизу. Ставят спинку в пазы, выбранные в верхней планке, задней царге или прогоне и задних ножках; выбирают пазы, промерив толщину спинки, обтянутой тканью. Последовательность сборки стула при этом меняется:
Сиденье
Как устроена подушка стула, показано на рис. с чертежом в начале. В отличие от сиденья табурета, обивка в данном случае при ерзании сидящего не так тянется, поэтому внутренней обивки основы не требуется. На основу берут фанеру или сплошную доску толщиной 12-30 мм. Но сиденье стула чистить труднее, чем табурета, поэтому поролоновую набивку обязательно покрывают войлоком или, хуже, ватином, впитывающим пот. Твердые частицы высохшего пота впоследствии выдавливаются из сиденья.
Обивку сиденья стула также не обязательно крепить так тщательно, как у табурета, можно обойтись пришпиливанием мебельным степлером без проклеивания. Обтягиваютподушку декоративной тканью обычным способом, подрезая образующиеся на углах рубчики. Но гораздо дольше прослужит обшивка, выполненная, как показано на рис. Если стул обтягивается гораздо более эластичной и дорогой, чем ткань, кожей, это обязательный вариант.
Рейки или укосины?
На чертежах стульев чаще всего показано крепление сиденья к рейкам, врезанным в ножки заодно с продольными царгами и дополнительно прикрепленными к ним саморезами. Этот весьма технологичный и мало трудоемкий способ широко применяется в промышленности, но для себя куда лучше будет уложить сиденье на укосинах, см. рис. справа. Стул получится гораздо прочнее, сиденье будет меньше пачкаться и легче сниматься для чистки.
Как ставить сидушку?
Сиденье, просто уложенное поверх опорной рамы, теряет все преимущества сравнительно с табуреточным, а каркас стула при этом испытывает повышенные нагрузки. Поэтому сиденье стула лучше укладывать в ложемент, образованный царгами; для этого, если сиденье на укосинах, их ставят ниже на толщину основы сиденья без подушки. Чтобы передняя царга не мешала ногам, ее опускают на ту же толщину, что сделает весь каркас только прочнее, а самую сидушку – с выносом вперед на толщину царги или немного больше. Тогда передние укосины врезаются в переднюю царгу вровень с ее верхом.
О фигурных ножках
Очень хочется поставить самодельный стул на фигурные ножки из дерева. Это вовсе не так сложно, как может показаться, только придется потратиться на толстые брусья: на передние ножки пойдет, с учетом запаса на обработку, брус 150х150, а на задние – от 250х250. Как размечаются фигурные ножки на брусьях, ясно из рис. Основные условия: нужны 2 одинаковых шаблона, сходящихся оголовками и пятками на внутреннем (относительно готовой ножки) ребре бруса. Впрочем, схождение пяток не обязательно, тогда они получатся широкими, как копыта, а след их опорной поверхности будет похож на подкову. Самая же технология художественного образования не требует: просто снимают лишек со стороны внутреннего ребра и поочередно с наружных граней.
Стулья разные
Будем считать, что вы теперь вполне представляете себе, как сделать обычный гостиный или обеденный стул. Но только бытовых стульев существует огромное число разновидностей. Большая их часть приходится на раскладные; надо сказать, что раскладная мебель сейчас переживает бурный расцвет и широко используется не только как временная, но также ради экономии места и/или видоизменения дизайна жилья. Стулья тут играют отнюдь не последнюю роль, см. напр. видео:
Видео: складной стул как решение для маленьких квартир
Складные
Складные стулья, так сказать, классического вида, выглядят похоже и современные и старинные, см. рис. Их преимущество до недавних пор было в том, что в сложенном виде они занимают мало места. Но, во-первых, наклон спинки такого стула не оптимален. Во-вторых, механизм требует скольжения башмаков заднего края сиденья в продольных пазах, что сложновато и ослабляет конструкцию. Поэтому патенты на похожие друг на друга стулья исчисляются тысячами, а оптимум в конце концов нашелся совсем не там, где искали, см. далее.
Напр., попытка оптимизировать конструкцию исконного складного стула показана на след. рис.:
Недостаток ее всего один, но фатальный: огромный свес сиденья вперед относительно линии опоры, отчего и первая посадка на новый стул может кончиться крахом в прямом смысле слова. Другие конструкторы пытались сделатьскладной стул более эргономичным либо выполнением задних ножек с изломом, вверху на рис. ниже, либо переносом шарнира разножки вверх, внизу там же. В том и другом случае конструкцию простой также не назовешь и габариты в сложенном виде «торчашие». А в первом случае условно-задние (т.е. связанные с боковинами спинки) ножки невозможно выполнить цельными, что любому стулу противопоказано.
Выход нашелся сравнительно недавно и, когда видишь, какой, невольно вспоминается высказывание Т. А. Эдисона: «Все знают, что так сделать нельзя. Находится болван, который этого не знает, он-то и делает изобретение». В данном случае – фанерный раскладной стул-плиту, см. рис. Описывать его нет нужды, и так все ясно. Двойная опора сиденья распределяет нагрузки по конструкции. Кроме того, насверлив по бокам сиденья ряды отверстий, можно регулировать стул под седока; в продаже есть такие модификации.
Парусиновые
У всех описанных стульев есть недостаток: они жесткие. Фанерный, правда, можно сделать и мягким, но толщина в сложенном виде увеличится. Такие стулья годятся для пикника, но для длительного восседания нужно что-то помягче. Выход также известен давно: стулья с парусиновым сиденьем и, возможно, спинкой. Напр., на рис. ниже – парусиновый складной стул-кресло для дачи. Конструкция сложновата, но комфорт ее окупает, а сложенный такой стул ненамного толще классического. Правда, разножка приходится поперек сиденья, но, поскольку, развалясь в тенечке, ноги под стул не поджимают, это не так уж страшно.
Еще более используется парусина и брезент в стульях для рыбалки; здесь играет роль легкость и компактность. Но обычные рыбацко-туристские разножки, поз. 1 на рис., для пеших походов все-таки громоздки и рюкзак тянут заметно. Если вы отправляетесь в поход на машине, можно взять рыбацкий фанерный складной стул, поз. 2. Его особенность – дополнительная поворотная дощечка на спинке; на таком седалище удобнее томиться при вялой поклевке.
По пешему хождению и вообще в любом случае удобнее всего стульчик-трипод, поз. 3. Такой несложно и своими руками сделать; как – показано справа на рис. Трипод с ножками из бамбука в рюкзаке вообще не чувствуется. Если найдется тугое прочное резиновое кольцо, вроде кистевого эспандера, то изготовить стульчик-трипод еще легче: резинку просто напяливают до середины на пакет из ножек.
Стулья для бара
В последнее время наблюдается повышенный интерес к мебели для баров и кафе. Вообще-то прилагательных «барный», «барная», «барное», «барные» в русском языке нет. Не помешали бы, раз этих баров везде куда ни ткнись, но уж больно в строй языка не клеятся. Впрочем, тут пусть филологи мудрят, а мы будем считать, что барный стул существует и сделать его стоит.
Мебель для баров «от того-то» да «от того-то» еще и с наценкой «за звездочку» всем приелась. Недорогая и достаточно качественная мебель для баров по приемлемой цене хорошо раскупается, и тут мастер-ИП или просто кустарь-физлицо может неплохо заработать.
Стул для бара – это в общем-то высокая, высотой в обеденный стол, табуретка с подножкой. Основу сиденья сделать проще всего из 2-х фанерных или из массива кругов толщиной 20 мм и диаметром 350-370 и 250-270 мм. Меньший круг – промежуточное звено крепления сиденья к стойке стула, а больший – основа сиденья. Если оно жесткое, круги делают из массива, шлифуют и лакируют; фанерные основания идут под обтяжку.
Мягкая сидушка стула для бара той же конструкции, что и для мягкого табурета, только обтягивают ее сразу декоративной тканью или кожзамом; можно и кожей, если заказчик оплатит. Декоративные чехлы, тем более на круглых сиденьях, в баре сползут задолго до конца вечера. Поролон на подушку сиденья берут как можно более плотный и упругий, от 35-го номера. Из него можно сделать подушку толщиной 60-70 мм, а из 45-го – 50-го до 120-150 мм. Нижний круг крепят к опоре саморезами сверху, а к нему из-под низу ими же готовое сиденье.
На рис. выше показана деталировка и способ сборки массивного, солидного стула для бара; размеры деталей 3 и 4 – в см. Обратите внимание, что деталь 4 несимметрична, т.к. 4 детали 3 собраны гнездом. На рис. справа – стул на вид полегче, с круглыми ножками. Основа его седалища – 2 одинаковых круга диаметром по 340 мм. Нужную прочность ему придают кольцевая проножка совместно с точно таким же подножием. Там же показаны способы сборки и вырезания проножки с подножкой: в фанерной заготовке 20-24 мм перьевым сверлом сверлят сначала отверстия до диаметру ножек, лобзиком вырезают внутренний круг и обрезают кольцо по внешнему контуру.
Здесь на рис. – очень устойчивая и довольно оригинальная на вид опора стула в баре из досок. Подножие к ней делают из фанеры аналогично предыдущему варианту, но ставят, надев сверху. Аккуратно вырезав скошенные пазы под доски, можно придать ему вид сплошного кольца, что эстетично.
А детям?
Нет, о детях не забыли. Просто детская мебель настолько своеобразна, что рассматривать ее нужно отдельно. Дети, при всей их фантазии, всегда прагматики, природой настроенные на выживание в будущем. Поэтому же они неутомимые исследователи. Так что «вылизывать» эстетику стула для ребенка особого смысла нет: тут важнее функциональность и прочность. Удивления достойно, как такая мелочь умудряется ломать очень прочные вещи. Может быть, ученые будущего поймут; возможно, пересмотрев фундаментальные законы природы. Шутка, шутка. Все мы такими были, только забыли, а детей-индиго вовсе нет.
Лучший материал для детского стула – береза или березовая фанера. Ее относительно меньшая прочность в этом случае не помеха: детали короче и на единицу площади их поперечного сечения приходятся меньшие напряжения. Но собирать детские стульчики на конфирматах с заглушками или шкантах, поз. 1 на рис. выше, как взрослую мебель, не стоит: поломают, расковыряют, отвинтят. Такая конструкция приемлема для стула на вырост, с переставляемыми сиденьем и подножкой, поз. 2. А лучше всего будет сделать детский стул быстросборным без креплений, поз. 3. Растащит – ничего страшного, собрать недолго. А у него (нее) только сообразительности и пространственного воображения прибавится. Так что даем на рис. чертежи детского сборно-разборного стула, а к нему в придачу – схему складного стульчика для совсем еще несмышленышей. Папе, у которого пила с молотком сами из рук не вываливаются, повторить его, наверное, проблемы не составит.
Примечание: еще на рис. ниже – детский стул «по-взрослому», на каркасе и саморезах. Мальчишкам такие почему-то больше нравятся и ломают они их меньше.
Стулья-лесенки
И детям, и взрослым пригодится дома стул, превращающийся в лестницу. Первым – чтобы не рыться в пыльной кладовке и не рисковать побить женины банки-склянки, вытаскивая стремянку. Вторым – чтобы забираться на второй этаж кровати или детского уголка. Это особенно важно в малогабаритных квартирах, где стационарной лесенке может просто места не найтись. В общем, если нужно, на рис. – чертежи взрослого стула-лестницы; ножки, разумеется, не обязательно делать фигурными. Детский стульчик-лесенка такой же конструкции получается пропорциональным уменьшением размеров, кроме толщин ступенек.
Ежа под кожу
С самыми добрыми, честными намерениями и на разумной основе, безо всяких психоинженерных штучек. Взгляните на рис. справа. Круто, да? Особенно если поинтересоваться ценой 1 (одного) изделия. Вся обстановка приличной холостяцкой однушки, включая холодильник, пылесос, микроволновку и электробойлер, стоит примерно столько же.
Причина – высокая трудоемкость такого стула, не поддающаяся механизации-роботизации. Или поддающаяся так туго, что проще руками сделать. Высококвалифицированными и высокооплачиваемыми.
Но, между прочим, технология создания этакой красоты несказанной до смешного тривиальна, только требует большого внимания и аккуратности. Материалы тоже обычные – дерево, фанера, ткань, поролон. Больших производственных площадей и сложного оборудования не требуется, гаража или сарая хватит. Это и есть «еж под кожу»: можно сделать такое самому дома!
К сожалению, дать на этот стульчик хотя бы беглое описание в обзорной статье нет возможности: его объем и трудоемкость вполне соответствуют характеру объекта. Но, будем надеяться, что нам еще представится случай рассказать, как в домашних условиях при среднем семейном бюджете своими руками сделать стул, достойный королевского дворца.
Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.
Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент
Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.
Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.
Параллельный упор для выполнения прямых и фигурных резов
Параллельный упор для или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.
Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:
Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:
Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.
При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.
Направляющая шина
Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.
Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.
Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.
Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.
Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.
Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.
Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.
Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.
Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.
Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.
Копировальные кольца и шаблоны
Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.
Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.
Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.
Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.
Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.
При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.
Вырезание пазов округлой и эллиптической формы
Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.
Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.
В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.
Основание Уголок Направляющие
Центрирующий штифт Циркуль в сборе. Вид снизу Циркуль в сборе. Вид сверху
Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:
За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.
Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях
На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.
Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.
Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.
Фрезерные приспособления для обработки тел вращения
Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.
Фрезе и рамка в сборе Каретка для фрезера Делительный диск
Конструкцию данного приспособления составляют:
Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.
Приспособление для фрезерования шипов
Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.
Несколько дополнительных вариантов расширения функциональности фрезера
Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и ), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.
Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).
Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.
«Ящик сколотить можешь? Да? Хорошо, будешь пока делать табуретки». Это из разговора с новеньким соискателем вакансии в мелкой мебельной фирме. Действительно, сделать простейший табурет своими руками не сложнее, чем ящик. Тот может быть и сложнее, если он выдвижной в тумбочке. Поэтому заинтересовавшимся столярным мастерством осваивать его лучше, начав с табуретки. Денег много на этом не сэкономишь, табуретки недороги. Но приобретенные навыки позволят приняться за большую корпусную мебель, что даст экономию уже в разы, плюс уникальные предметы в интерьере.
Табуретка как стартовый объект в мебельном деле имеет еще одно преимущество: строгально-распиловочных работ с неизбежным мусором для нее требуется немного, можно испытать свои способности к столярке на балконе или даже в кухне. Убедившись, что дело спорится, будем думать и о столярной мастерской с верстаком и прочим; без нее уже не сделаешь мебель посолиднее.
Устройство и кое-что о терминах
Классический кухонный табурет из дерева устроен, как показано на рис. Там же видно, что его конструкция для новичка сложновата, но мы к ней придем через образцы попроще, однако ничуть не хуже. В данном случае картинка нужна для другого.
Читатель может подумать, что назвать опорную балку царгой, а стяжки/распорки проножками это уже чисто мебельная специфика, вроде как у моряков скамейка – банка. Что касается царг, то это не так. Царги можно встретить и в других отраслях техники, и там они ну никак не балки ни по виду, ни по характеру нагрузки.
На самом деле царга – элемент конструкции, распределяющий разнонаправленные нагрузки по компонентам силовой схемы. Распределяя нагрузку, невозможно ее не испытывать, поэтому конструктивно, технологически и экономически оправдано делать царги и несущими, т.е. заставить их работать.
В производстве мебели царгу чаще всего совмещают с опорной балкой в виде поставленной на кромку доски или бруса. Это представление настолько въелось, что и некоторые опытные столяры царгой считают любую такую доску. Однако царги и в мебели весьма разнообразны.
Напр., на поз. 1 рис. (испод табурета с ножками в гнездах) царги еще вполне царги-несущие балки, только из бруса. Но уже на поз. 2 царги – косынки, а их обрамление ничего не держит и только декоративное; на поз. 3 царги-косынки обходятся и без него. А на поз. 4 (туалетный столик) царга – укосина, которая балка не более, чем косынка.
Стол со съемными ножками, поз. 4, случай вообще интересный. Когда он разобран, царгой будет фасонный стальной раскос, т.к. только он в этом случае удерживает доски подстолья от выламывания из столешницы при толчке, или просто от рассыпания, если и столешница снята. Но когда ножки на местах, их оголовки вжаты в углы и стол стоит, доски подстолья станут и балками, и царгами, т.к. держат и вертикальную, и боковую нагрузку. В таком случае правомерно даже говорить о креплении ножек на царгах (!), т.к. изделие обретает должную прочность и жесткость, только когда установочные узлы ножек собраны и нагружены.
Царги из доски могут быть и вертикальным стойками, а не балками. В таком случае их называют строевыми царгами, поз. 6. В общем, с царгами нужно как с балками: смотреть прежде всего как они работают в конструкции, а как выглядят это уж вопрос второй-пятый. Отвлечься сразу же на царги нужно было, т.к. в мебели они встречаются сплошь и рядом.
Что будем делать?
Чтобы сделать табурет, посмотрим, что можно делать. Не всё, табуреток бесконечное разнообразие, но для начала типичные образцы. Наша задача – выбрать, что попроще и получше для определенной цели.
Классический кухонный табурет бывает и утилитарным, и весьма художественным, поз. 1 и 2 на рис. Конструкция его сложилась веками и служат такие табуретки долгие десятилетия. Прочность конструкции позволяет использовать табуретку и как рабочий столик, это всем известно. Приниматься за классическую табуретку можно и самого начала, усвоив несколько приемов работы по дереву, см. далее.
В облегченных табуретах, поз. 3-8, ножки крепятся или вовсе без царг, в гнезда в толстом прочном сиденье, или в гнезда в царгах-косынках. В первом случае и сиденье, и ножки приходится утолщать, поэтому такие табуреты уступают прочим по прочности, зачастую и по виду, поз. 3.
Чтобы облегченный табурет был прочен, его ножки связывают проножками-стяжками: чем ниже, тем прочнее и тем более тонкими могут быть стяжки, поз. 4 и 5. Но низкая рама из стяжек мешает ногам сидящего, а врезка в тонкие ножки табурета ослабляет их. Поэтому часто вместо простой рамки делают Н-образную, поз. 6, или ставят стяжки на разных уровнях, поз. 7.
Наибольшую прочность и удобство обеспечивает Х-образная система стяжек (стяжечная крестовина), поз. 8. При определенной конфигурации ножек возможно обойтись и без нижней крестовины; один из примеров такого рода будет рассмотрен далее.
Важные тонкости
Если вы когда-либо возьметесь делать облегченный табурет, учтите, во-первых, что его ножки должны быть немного раздвинуты, т.е. оси, проходящие через центры оголовков и пяток ножек, должны отклоняться от вертикали на 7-12 градусов наружу относительно оси симметрии табурета. Второй вариант – ножки должны быть дугообразно изогнуты и расширяться кверху, см. далее. Без того или другого ножки могут подломиться и при легком покачивании на табурете. Причем, то и другое решение справедливо, если табурет симметричен относительно вертикальной оси, т.е. не вытянут в плане. Исключение, до пропорций 1:1,5 – табурет со стяжками на разных уровнях, его вытягивать можно в направлении нижних стяжек.
Второе, чтобы обрезать пятки и оголовки ножек на требуемый угол, их заготовки нужно собрать в плотно стянутый пакет и резать в 1 проход. Иначе табурет так и останется косым растопыркой: в размер по длине вертикальные ножки потом подогнать еще можно, но точности углов, необходимой для обработки ножек поочередно, на дереве просто невозможно добиться. Углы и так уйдут на полградуса-градус против чертежа, но это не столь важно, лишь бы у всех ножек одинаковы были.
Табуреты-тумбы, поз. 9 и 10, тяжеловаты и материалоемки, но очень прочны, т.к. состоят, с точки зрения механики, из 3-х царг, расположенных во взаимно перпендикулярных плоскостях. Эти же табуретки просты в изготовлении, и начинать осваивать мебельное дело лучше с них. На такой случай – на рис. чертежи 2-х видов. На поз. справа детали тумбы тоже врезаются в полдерева, см. далее; паз для врезки условно не показан. Сиденье в обоих случаях может быть любой центрально-симметричной формы; ставят его на шкантах, см. далее. Чехлы на круглых табуретах-тумбах делают их на вид неотличимыми от более трудоемких пуфов, если сделать мягкое сиденье, как описано далее.
Примечание: на врезке слева внизу на рис. вариант табурета-тумбы для дачи. На него нужно 4 детали, но зато он не увязает и в рыхлой земле.
Коробчатые, или щитовые, табуреты (поз. 11 и 12) требуют 4-х деталей, но легче и меньше мешают ногам. Делать их не сложнее предыдущих, и все соединения шкантовые, что несколько облегчает работу. Коробчатые табуретки возможно вытянуть в длину вплоть до превращения в лавки, а их прочность и устойчивость очень мало зависят от высоты. Всем известная хозяйственная табуреточка (поз. 12) – из этой породы. В общем, табуреты из щитов тоже благодарный объект для начинающего столяра, поэтому даем и для них чертежи нескольких видов: комнатной нормальной высоты, справа на рис., хозяйственной пониже, слева там же, а внизу – устройство совсем маленькой детской табуреточки.
Примечание: на рис. справа – схема упрочненного коробчатого табурета. Поз. в) там – способ придания ему вида попригляднее фанеровкой боковин. Этот табурет хорошо подойдет на дачу: прост, легок, недорог, неплохо смотрится, а по прочности и удобству не уступает классическому.
Табуреты на поз. 13 и 14 только с виду похожи на коробчатые, а на самом деле у них по 4 широких и плоских ножки. Поэтому такие табуреты нужно делать с царгами из досок или брусьев, а ножки скреплять проножкой. Правда, в данном случае она всего одна и может быть расположена так, чтобы совсем не мешала ногам.
Следующая разновидность, доступная для самостоятельного изготовления начинающими – табуреты-разножки с Х-образными ножками. Для придания им нужной прочности требуются или 2 царги и 2 проножки, расположенные взаимно перпендикулярно, поз. 15, или 4 царги-балки, образующие верхнюю раму, и 1 стяжка между перекрестьями ножек. Последний вариант может быть вписан в интерьер гостиной или спальни, но более всего разножки делают раскладными. Вдруг заинтересуетесь – на рис. складной дачный табурет, чертежи и способ складывания. Можно из таких и садового складного стола собрать дачный гарнитур. А вообще-то конструкций складных табуретов множество для разных целей, от рыбацкой разножки до мебели для пикников, и некоторые из них несложно сделать своими руками.
Примечание: все описанные табуреты довольно пластичны и терпимы к конфигурации деталей, поэтому возможны их креативные исполнения в разных стилях, поз. 17-20.
Материалы, инструмент, технология
Из чего делать?
Древесина пригодна для изготовления любого табурета. Деревянный табурет по прочности и долговечности уступает только металлическому кованому, а по удобству и функциональности не имеет равных среди собратьев. Дерево на табурет пойдет всякое качественное, кроме очень мягких и легко загнивающих пород: тополя, ивы, осины, ольхи.
Качество древесины для любой мебели определяется, во-первых, отсутствием видимых дефектов: трещин, выпадающих сучков, сколов, червоточин, следов гнили и плесени в виде пятен несвойственного данной породе цвета, см. рис. Во-вторых, дерево для мебели должно быть комнатно-сухое, с влажностью 8-12% Дерево камерной сушки (влажность до 8%) для мебели годится ограниченно, т.к. в процессе сушки возможно нарушение его структуры и в комнате мебель из него со временем может рассесться или потрескаться.
Примечание: косослой и свилеватость древесины на мебель в штучном кустарном производстве во многих случаях допустимы, а иногда и желательны, т.к. позволяют получить красивую текстуру. Знаменитая карельская береза – не что иное, как обычная береза бородавчатая, вся напрочь свилеватая вследствие неблагоприятных условий произрастания.
Дерево воздушно-сухое, с 12-20% влажности (это обычный строевой лес) необходимо выдержать в сухом помещении при температуре 15-30 градусов 1-6 недель, сложив в штабель на не отсыревающих подставках. Исходные делянки (доски, брусья) кладут на подставки с промежутками, а следующий пояс (слой) штабеля укладывают также на подставки; теперь в качестве них можно использовать те же делянки, уложив пару поперек.
Примечание: досушивать дерево под воздействием нагревательных приборов или свет ламп накаливания нельзя – получим очень плохую камерную древесину.
На сиденье табурета берут обычно сосну или ель, а на ножки дерево потверже: березу, дуб, клен, бук. Разумеется, и всю табуретку можно делать из твердых пород. Из достаточно доступных импортных пород годятся венге, хемлок, махагони.
Полноценной заменой дикому дереву будет модифицированная древесина – МДФ средней и высокой плотности. МДФ ничем не пропитывается, ее делают из спрессованных при повышенной температуре отходов распиловки деловой древесины, т.е. материал это вполне экологичный. МДФ уступает дикому дереву по стойкости к истиранию, поэтому на пятки ножек из МДФ желательно набивать подошвы из твердого дерева.
Из фанеры можно делать табуреты-тумбы и коробчатые, а также облеченные табуреты с Х-образной стяжкой ножек (поз. 8 на рис. в начале) и аналогичные им по силовой схеме. Также фанера пойдет на сиденье любого табурета. Из ДСП делают, как правило, целиком только табуреты коробчатые, т.к. в конструкциях всех остальных есть точки сосредоточения нагрузок, чего ДСП не держит. Но ДСП также хорошо пойдет на сиденье.
Примечание: фанеру для мебели весьма желательно пропитать водно-полимерной эмульсией с обеих пластей и с торца.
О клее
Большинство соединений мебели проклеивается. Традиционно для этого используется костный столярный клей. Он недорог, не требует подсушки до отлипа перед соединением деталей и прочность набирает, едва застыв. Но для его приготовления нужна клееварка, которую, впрочем, можно сделать самостоятельно.
Очень прочен клей для дерева «жидкие гвозди». Он же дает возможность скрыть клеевые швы, т.к. тонируется под дерево опилками, или можно купить готовый тонированный. Еще лучше акриловый клей для дерева на водной основе.
Жидкие гвозди и акрил достаточно дороги, поэтому во многих случаях их заменяют почти таким же прочным ПВА, но не обычным конторским для бумаги, а для дерева. Соответствующую маркировку нужно смотреть на этикетке, и продается древесный ПВА не в канцелярских, а в строительно-хозяйственных магазинах. Склеивать детали на ПВА нужно только после выдержки до отлипа; клей наносят на обе соединяемые детали. Выдержка для набора прочности – не менее суток, только потом можно продолжать работу или нагружать соединение.
Примечание: все клеевые соединения плохо держат сдвиг по шву, т.е. их необходимо подкреплять в этом направлении разными способами; о некоторых см. далее.
Чем делать?
Будем считать, что, раз вы человек мастеровой, простой измерительно-разметочный и рабочий инструмент у вас есть, включая долота и стамески. Желательно также иметь штангенциркуль с глубомером. Но, чтобы приняться за изготовление табуретки и вообще мебели, нужно запастись для начала еще парой приспособлений.
Во-первых, рейсмус (рейсмас) для разметки, см. рис. Его можно сделать и своими руками, применив вместо рычажного фиксатора пару винтов. При желании можно размахнуться и на самодельный рейсмусный станок, любители делают.
Во-вторых, деревянные щиты для мебели не собирают просто так, они выйдут горбатыми и щелястыми. Щиты нужно сплачивать, т.е. при сборке не клею доски плотно прижимать друг к другу кромками, пока клей полностью не высохнет и не наберет прочность. Как сплачивают щиты см. ниже, а пока нужно сделать приспособления для этого: плаз или ваймы. Основа в том и другом случае – прочные, ровные и выдержанные доски не менее 150х50 для плаза и 120х50 для вайм.
Очень удобен плаз из винтового прижима и упора с мертвой точкой, поз. 1 на рис. Если компонентов для него нет, то для штучного производства пойдет и простейший плаз, поз. 2. Доски в нем сжимают клиньями, поз. 2а, поочередно подбивая из киянкой, а грубо под размер щита ставят проставку из той же доски, что и основа плаза.
Большие щиты, примерно длиннее 50 см, на плазе сплачивать нельзя, т.к. его основа при этом сама прогибается. Кроме того, вынос краев досок за плаз не должен превышать 150 мм, т.е. на плазе из 250-мм доски можно сплотить щит до тех же 50 см шириной. Для табуретки этого хватит, но на будущее лучше обзавестись 3-4 ваймами, поз. 3. Крепление концевых бобышек-упоров во всех случаях должно быть очень прочным, на сквозных болтах М8-М12 с гайками, т.к. на упоры в работе действуют очень большие силы.
Как делать?
Для изготовления табурета нужно освоить прежде всего несколько видов соединений деревянных деталей:
Вполдерева
Соединение вполдерева, показано на рис. Технологически оно самое простое и достаточно надежно, если дополнительно скреплено, по 2-3 точки на соединение, нагелями, саморезами, болтами, гвоздями и, опционально, проклеено. При работе ручным инструментом выемки сначала надпиливают по краям, не доходя 0,5-1 мм до нужной глубины, и лишний массив материала выбирают долотом. Делать пропилы глубже, чтобы потом одним ударом сбить лишку – производственный брак!
Соединения вполдерева бывают закрытыми, поз. 1, так собирают крестовины, открытыми, поз. 2, для сборки углов, и глухими (закрытыми) наполовину, поз. 3, для врезки на прогоне. Кроме того, в полдерева можно соединять как по пласти, поз. 1-3, так и по кромке, поз. 4. В последнем случае, если детали достаточно высокие, соединение хорошо держится и только на клею без дополнительных подкреплений; так собирают опоры табуретов-тумб.
Пазогребень и шип-паз
Для пазогребневых соединений, поз. 1-3 на рис., достаточно 1-й точки дополнительного крепления или просто проклейки. Соединение паз-гребень может быть открытым одинарным, поз. 1, открытым двойным, поз. 2, тройным и т.д., или закрытым, поз. 3. Последнее разнять можно, только потянув за деталь с гребнем, а открытые пазогребневые соединения еще и поворотом деталей относительно друг друга, т.е. закрытый пазогребень технологически сложнее (лунку нужно насверливать по краям с ограничителем глубины сверления и затем аккуратно выдалбливать), но прочнее и надежнее.
Соединения паз-гребень и шип-паз механически сходны, поэтому их часто путают. Напр., соединения на поз. 1 и 2 в старых советских учебниках для ПТУ именуются шип-паз. Но на самом деле плечо шипа, в отличие от плеча гребня, обходит шип со всех сторон, поз. 4. Это дает возможность скрыть полукруглые края лунки, выбранной торцевой фрезой, и делает соединение устойчивым к выламыванию в 2-х плоскостях, вдоль и поперек.
Шип, как и закрытый пазогребень, можно расклинивать при сборке клинышком из твердого дерева, также поз. 4. Соединение становится неразъемным, но очень прочным и не требуется видимых дополнительных креплений, навсегда хватит и клея. Соединение на расклиненном шипе вообще «мертвое», проще разбить все изделие вдребезги, чем его разнять.
Примечание: соединений на шипах в мебели применяется множество видов; для примера небольшая их часть показана на рис. справа. С необходимыми по ходу дела мы познакомимся при описании соответствующих видов мебели.
Шканты
Шкантовое соединение – главное в столярке, т.к. оно достаточно прочно и невидимо, т.е. полностью закрыто. Собственно, шкант – это круглый или 8-угольный шип из твердого дерева, выполненный отдельно от соединяемых деталей. Как делается соединение шкантами, показано на рис., тут уж для разметки без рейсмуса не обойтись.
Шканты могут быть расклиниваемыми при сборке, см. рис. справа, тогда они называются нагелями; клинья ставят обязательно поперек волокон древесины соединяемых деталей. Нагельное соединение неразъемно, но очень прочно и надежно. Соединения на шкантах, как правило, проклеиваются.
У внимательного читателя наверняка уже возник вопрос: а где их брать, шканты эти? Случайные прутики-щепочки надежными не будут. Верно, палочки для шкантов есть в продаже, но их можно сделать и своими руками. Вообще, основное в мебели шкантовое соединение имеет и уйму других тонкостей, поэтому даем подборку видео:
Видео: соединение на шкантах
Видео: изготовление круглых палочек для шкантов и стрел
Видео: приспособление для изготовления шкантов своими руками
Видео: самодельный кондуктор для сверления отверстий под шканты
Сплачивание
Доски в щиты для мебели сплачивают разными способами. На шпунт (разновидность пазогребневого соединения), поз. 1 на рис., сплотить проще всего, если воспользоваться шпунтованными досками. Благодаря большой площади контакта соединяемых поверхностей шпунт на клею очень надежен и часто применяется. Однако сплачивать на шпунт можно только доски достаточной толщины, т.к. гребень шпунта должен, с одной стороны, быть не шире 1/4-1/3 толщины доски, а с другой – сам быть не уже 10-12 мм. Считается, что минимальная толщина досок из дикого массива для сплачивания на шпунт – 30 мм, но доски менее 40 мм сплачивать на шпунт не рекомендуется; размеры шпунта для доски-сороковки показаны на рис. выше. Щиты из МДФ и ламината можно сплачивать на шпунт при толщине досок от 16 мм.
Сплачивание в фальц, поз. 2, надежно только если фальц с замком. Беззамковый фальц – просто четверть, и щит из четвертных досок надежным не будет, как и щит, сплоченный в рейку, т.е. просто торцами обрезных досок. Сделать замковый фальц дома сложно, поэтому им, как и замковым пазогребнем, сплачивают щиты из МДФ или ламината, см. рис. справа. В таком случает толщина досок может быть от 12 мм.
Сплачивание на шкантах, поз. 3, возможно досок из массива от 20 мм и МДФ/ламината от 12 мм, но трудоемко и сложно. Сплачивать тонкие доски лучше всего на гладкую фугу, поз. 4. Пазы под фугу придется выбирать ручным фрезером по дереву с дисковой фрезой, но зато самую фугу можно сделать из фанеры от 3 мм, что дает возможность сплачивать «дикие» доски от 12 мм.
О сиденье
Сидеть долго на жестком табурете неудобно, поэтому что-то помягче придется тут впору. Как устроено мягкое сиденье табурета, показано на поз. 1 рис. Нужно сразу заметить, что внешнюю обивку лучше делать из мешковины, и сшить для табуреток накидки из декоративной мебельной ткани. Табуретом пользуются интенсивно, нередко небрежно, и дорогой жаккард и т.п. на нем скоро замаслится. А накидку можно постирать, и сшить ее куда проще, чем чехол на стул или кресло.
Внутреннюю обшивку ставят на клею с заворотом крыльев от 60 мм, поз. 2. Клей наносят только на основу и крылья накладывают, подсушив его до отлипа. Поролон выбирают «на отщелк»: сжатый до предела пальцами и внезапно отпущенный, он должен резко выпрямиться, а не подтягиваться плавно.
Внешнюю обшивку ставят также на клею, с перехлестом крыльев внутренней не менее чем на 30-40 мм. Ее края, чтобы не ползла, стягивают суровыми нитками вдоль и поперек, а нитки, чтобы не порвать случайно, заклеивают плотной бумагой, тонким картоном или просто скотчем. Обивочные гвозди, если нужно, имитируют канцелярскими кнопками, поз. 3. К основанию сиденье прикрепляют, когда оно полностью готово.
Совершенно не намозоливает «пятую точку» плетеная сидушка поз. 4, но для нее необходим надежный каркас, как у классического табурета. Облегченные табуреты и разножки без наглухо прикрепленного сиденья недостаточно прочны. Модифицировать тумбы и коробчатые табуреты, заменив верхнюю доску рамкой, не стоит по той же причине.
Примечание: размеры обычных, не для бара, табуретов 420-450 мм в высоту; сиденье от 350х350 до 400х400 мм квадратное и диаметром 300-450 мм круглое.
Примеры и образцы
Самой надежной и функциональной является, как видим, все-таки классическая табуретка; недаром она в классики выбилась. Поэтому даем и ее чертежи, см. рис. Поз. А – общий вид и устройство; Б – способ крепления сиденья; В – деталировка; Г – схема сплачивания сиденья на шкантах; Д – сборка основы; Е – проверка на ровность промерами пар.
Однако устоявшиеся каноны не исключают эволюции вплоть до революционных изменений. Для общества революции в общем не нужны потому как разорительны, но в технике почти всегда плодотворны. Пример – облегченный табурет для кухни на основе классического, см. след. рис. Применение фанеры (верхняя обвязка), ламината для сиденья и, главное, вынос царг за пределы несущего пояса, породили конструкцию очень простую, легкую, дешевую и удобную – нет проножек. А по прочности она не уступит классике, только плетеное сиденье делать нельзя.
И, наконец, вариант основы облегченного табурета без проножек. Способ сборки см. на рис. Материал – дерево или фанера. Сиденье может быть любым. Благодаря правильно выбранной конфигурации ножек табурет вполне надежен, а по виду, особенно с мягким сиденьем, пойдет в любую гостиную.
В заключение
Изготовление мебели своими руками дело не только экономное, но и увлекательное. А посему – в добрый час! От простой табуретки до такого шкафа или кровати, что тертый дизайнер ахнет в восхищении.
