Как сделать ступени гусиный шаг
Лестницы «гусиный шаг» от участников FORUMHOUSE
Лестница «гусиный шаг», она же «утиный шаг», она же «самба», она же «мотыльковая», «лестница монаха», «японская поступь», «space saver staircase», никогда не займет высоких строчек в рейтинге самых безопасных и удобных лестниц. Но в ситуации, когда под лестницу есть всего 1-2 метра, такое сверхкомпактное решение с минимальной нагрузкой на перекрытия просто незаменима. В этой статье мы покажем вам, как выглядит модульная лестница «гусиный шаг» в исполнении участников нашего портала, и расскажем про ее сильные и слабые стороны, а также о том, что необходимо для ее изготовления своими руками.
Содержание
Особенности лестницы
Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.
В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.
Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!
Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.
«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.

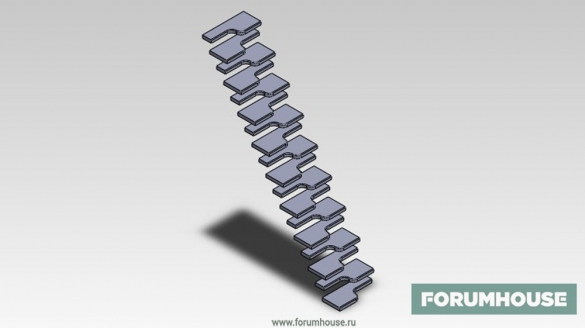

Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:
Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.
Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.
Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

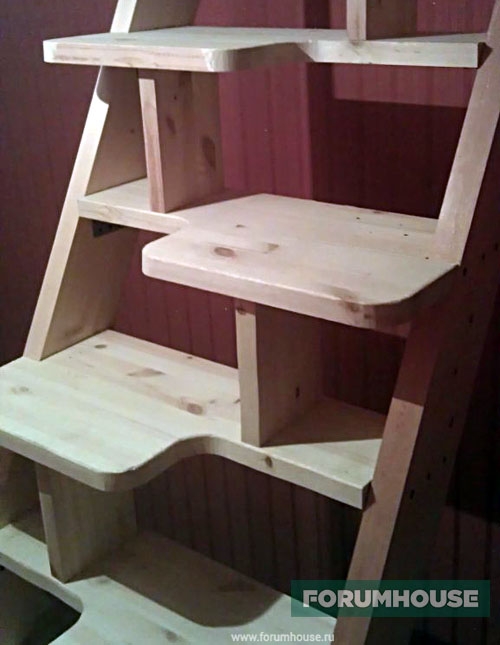

На фото ниже представлена лестница «гусиный шаг» в мансарду участника нашего портала Андрея Павловца. В его доме балки потолка идут по горизонтали, и люк получился в форме неправильного прямоугольника.
При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

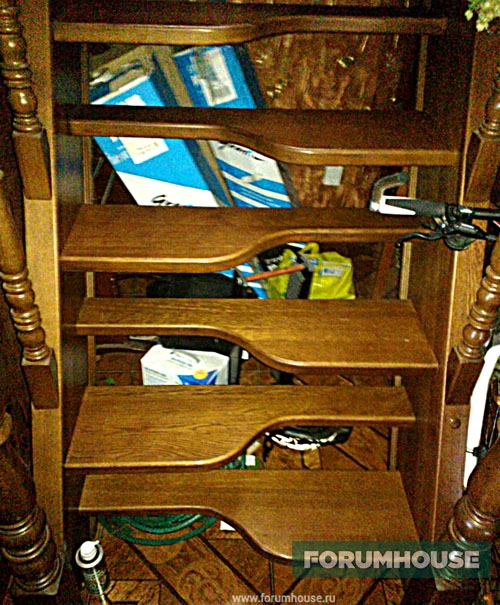

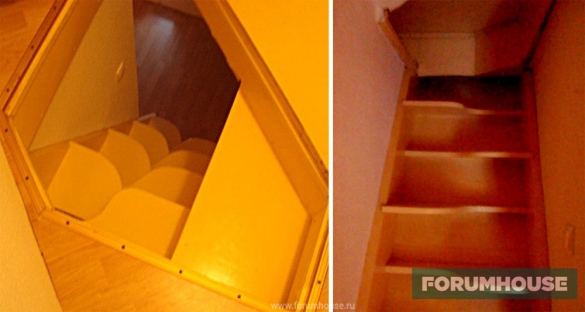

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.
Но грамотный расчет может свести эти недостатки к минимуму.
Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.

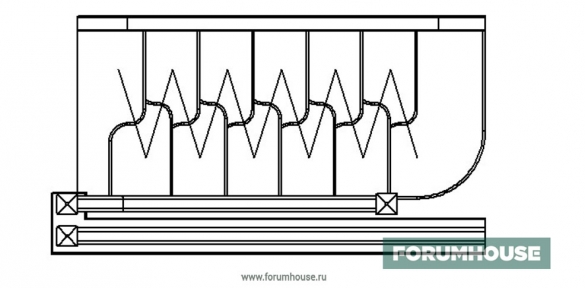

Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.
Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.
Расчет лестницы «гусиный шаг»: что нужно знать
В интернете можно найти множество хороших инструментов для расчета и проектирования лестниц, от калькуляторов для графических редакторов, которые позволят выполнить проект лестницы вашей мечты и вписать ее в самое ограниченное пространство.
Проектирование лестницы начинается с определения угла ее наклона. Чтобы определить оптимальную величину, нужно измерить расстояние от пола первого этажа до пола второго и учесть максимально возможную границу крайней ступени.
Затем определяем начальную позицию ступени (это особенно важно для винтовых лестниц). Широкую часть ступени у нижней и верхней ступеней делают со стороны ведущей ноги, обычно – справа.
Желательно, чтобы количество ступенек было нечетным.

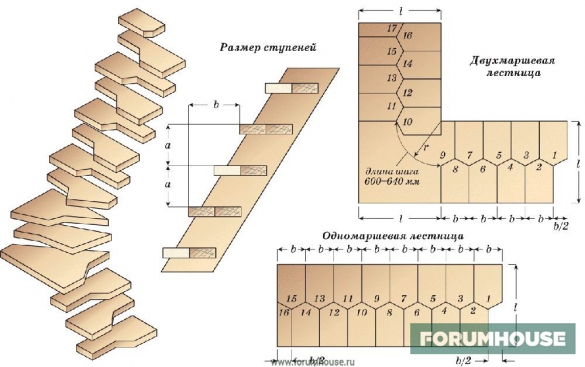

Расчет лестницы «гусиный шаг» выполняется в горизонтальной и вертикальной плоскостях. Ширину по горизонтали высчитывают, руководствуясь средним значением стандартного шага человека – 60-65 см. Если место под лестницу совсем уж небольшое, то его можно снизить до 40 и даже 50 см, но только в том случае, если предполагается не пользоваться лестницей часто.
Вертикальный шаг рассчитывается по формуле:
2ВС + ШС = 60:65
Это соотношение высоты и ширины ступени и горизонтального шага.
Здесь мы исходим из того, что один показатель нам известен, а второй мы определяем, приравняв сумму к показателю горизонтального шага в установленных пределах.
Для наибольшего удобства и безопасности необходимо рассчитать соотношение подступенка и проступи. Для межэтажных лестниц «гусиный шаг» в жилых зданиях оно обычно устанавливается в диапазоне 17:29 – 20:23. Для малоиспользуемых лестниц на чердак и т.п. допустимо соотношение 19:25 – 21:21.
Разрабатывая схему лестницы гусиный шаг, не забывайте про перила и ограждения.
Лестница «гусиный шаг» на чердак

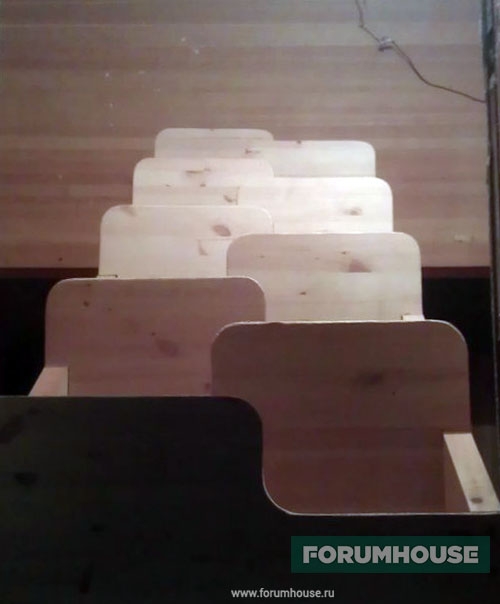

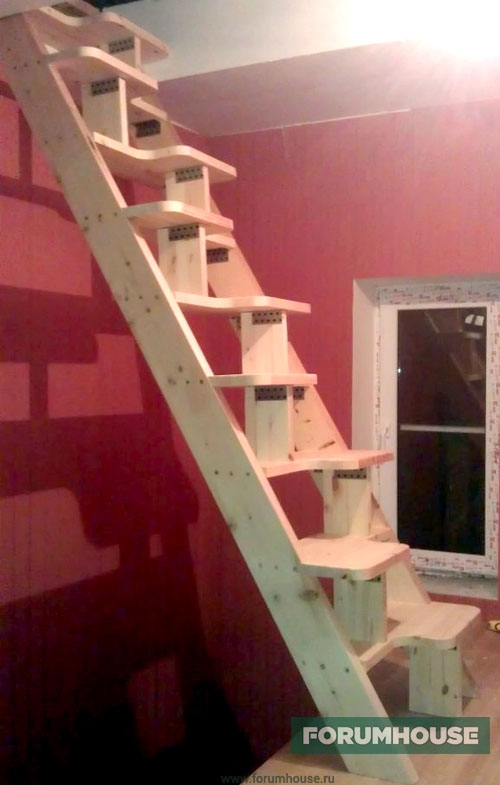

Участник нашего портала с ником 9900Yuri_D сделал, как он говорит, «крутую, но удобную лестницу на чердак».
Все определяют габариты проема, куда должна поместиться лестница. Есть формулы расчета лестниц, есть калькуляторы, но в итоге мы отталкиваемся от архитектурных ограничений.
В данном случае параметры лестничного проема:
Альтернативой, как говорит автор лестницы, тут мог быть только лифт.
В данной конструкции обращает на себя внимание явно недостаточная и небезопасная толщина ступеней (24мм вместо рекомендуемых 35мм), но в ближайшем будущем ступени будут усилены накладками из многослойной фанеры.
Межэтажная лестничная конструкция «гусиный шаг»

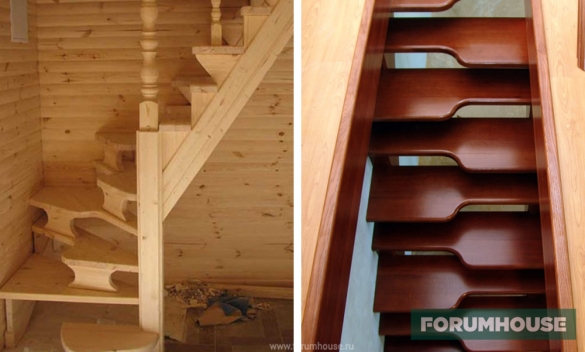

Эта лестница работы участника нашего портала с ником JamMsk ведет в гостевое помещение, которым хозяева редко пользуются.
Как и все деревянные ступени, эти сделаны из клееного материала. Здесь:
У неё ещё надо проем немного увеличить накосую, но хозяин сказал что «и так пока сойдет», чтобы не пылить.
Лестница гусиный шаг в двухэтажной квартире

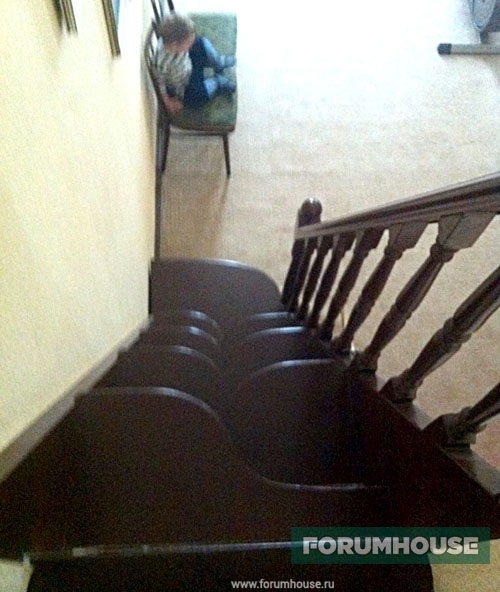

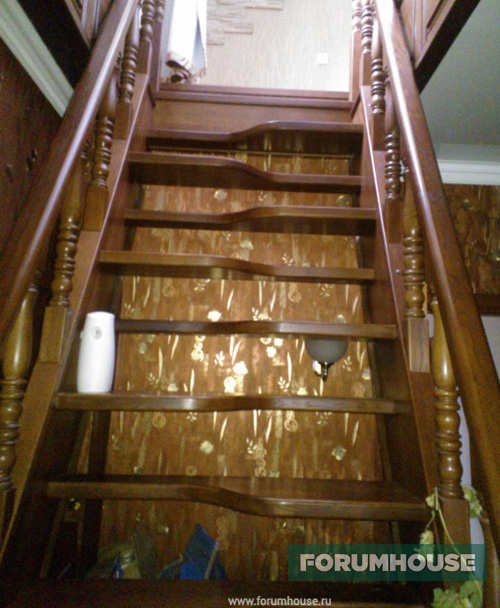

В двухэтажной квартире пользователя нашего портала с ником zhizhaev невозможно было сделать другую лестницу: «ничего нормального не влезало». Эта лестница эксплуатируется с 2008 года. Полет нормальный.

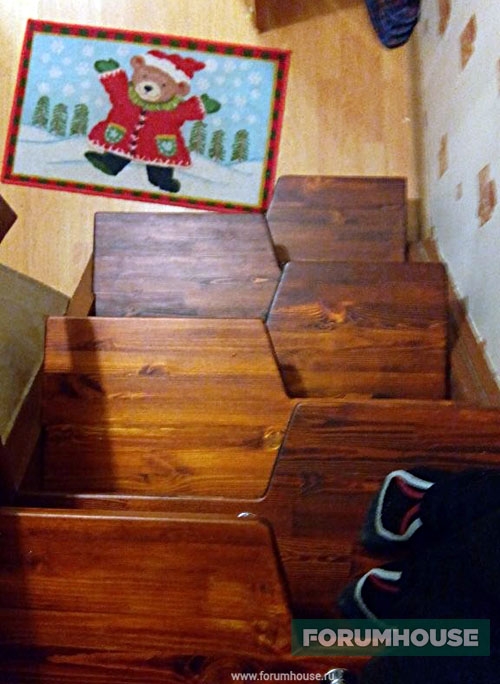

Участник FORUMHOUSE c ником Андрей Павловец сделал у себя дома лестницу «утиный шаг» на антресоли.
По его отзывам – довольно удобная и не занимает много места.
Подводим итоги
Лестница «гусиный шаг» обсуждается в отдельной ветке нашего форума. Познакомьтесь подробнее с чердачной лестницей «гусиный шаг». Информацию о том, как проектировать и строить деревянные лестницы, мы собрали для вас в большую подборку. В теме «вопрос-ответ по конструкции деревянной лестницы» вы можете обратиться к нашим экспертам. Посмотрите наше видео о том, как сделать деревянную лестницу с забежными ступенями.
Особенности лестницы с гусиным шагом и правила их установки
Строитель 5 категории
В небольших домах, где пространства так мало, что и повернуться сложно, для подъема на верхний этаж применяют довольно крутую лестницу под названием «утиный» или «гусиный шаг». Такой тип пролета поражает своей функциональностью и причудливой формой. Ступени выполнены таким образом, что места на ней хватает только для одной ноги. Подниматься по такой лестнице приходится в развалку, по подобию утки, откуда и название.
Описание лестницы
История ее появления начинается еще в X веке, когда необходимо было подниматься на высокие башни замков, колокольни церквей. Поэтому конструкция получила второе название «лестница монаха», а из-за того, что шаги чередуются один за другим и нельзя запутаться, есть и третья интерпретация названия – «самба».
У данной конструкции имеются определенные особенности
Ступени выполняются в виде обрезанной под углом доски, поверхность которой покрывается специальным противоскользящим лаком или накладками. По бокам подъем имеет перила для безопасного осуществления подъема или спуска.
Конструктивные особенности
Задача марша заключается в быстром поднятии и опускании человека. В конструкции сооружения предусмотрены ступени, которые чередуются так, что большая часть одного ряда сменяется меньшей площадью проступи следующего. Иными словами, если ступенька шире по правой стороне, то на следующем шаге шире будет левая сторона. Подниматься по такой конструкции труднее, чем по обычному маршу. В данном случае приходится шаг делать более высокий, и без ограждения просто не обойтись.
Гусиная лестница может состоять из нескольких поворотов, от которых зависит форма нижней ступени пролета, на которую будет ставиться нога при движении. Если ступень будет выполнена неправильно, ритм движения будет сбит, и можно упасть.
Совет! При поворотах налево широкая сторона первой ступени должна быть справа и наоборот.
В этом видео вы подробнее узнаете о лестницах с гусиным шагом:
Самый подходящий материал для ступеней – дерево. Оно имеет привлекательный внешний вид, хорошо обрабатывается и общедоступно. Лестница «гусиный шаг» занимает небольшое место в общем пространстве комнаты и может использоваться в виде спусков в погреб или подъема на чердак. Смотрится такая конструкция в интерьере довольно неплохо.
Чертеж лестницы «утиный шаг»
Удобство подъема и безопасность конструкции зависят от грамотного проектного решения. При составлении чертежа лестничного марша особое внимание уделяется шагу ступеней, который определяется расчетным путем. Именно от него зависит дальнейшая безопасная эксплуатация объекта, и неважно, как красиво выглядит и в каком месте расположен. На чертеже обязательно указываются:
Совет! Для обеспечения удобства передвижения по лестнице с «гусиным шагом» глубина проступи по проекту должна быть равна глубине ступени в узкой ее части.
Расчет лестницы
Чтобы сделать расчет конструкции, необходимо определить следующие параметры:
Для расчета руководствуются специальными формулами из СНиПа. Рекомендуется придерживаться размеров проступи в широкой стороне от 25 до 40 сантиметров и в узкой части – от 12 до 22 сантиметров. По бокам устанавливают ограждения, поэтому к ширине лестничного пролета с каждой стороны нужно добавить по 10 сантиметров.
Этого вполне достаточно, чтобы при движении по лестнице держаться за поручни и не создавать больших теплопотерь через проем. Толщина проступи принимается равной одной двадцатой части ширины ступени.
А можно воспользоваться онлайн-программой – калькулятором для расчета подъемного марша, которая предоставит не только количество необходимых ступеней, но и длину несущего элемента, угол наклона пролета, высоту и глубину ступеней, а также даст заключение об удобстве лестницы.
Совет! При желании длину лестницы можно уменьшить, увеличив глубину проступи до 25 сантиметров. Это создаст дополнительные неудобства при движении, но даст возможность немного высвободить пространство в помещении. Еще уменьшать значение глубины ступеней не стоит, так как это может сказаться на безопасности конструкции.
Мотыльковые лестницы своими руками
Подъемы с «утиным шагом» ничем не отличаются от конструкций прямых маршевых пролетов. Форма ступеней только разная, отсюда и нестандартный способ подъема по маршу. Основными элементами являются:
Особых нюансов в изготовлении лестниц с «гусиным шагом» нет, главное – придерживаться правил и иметь небольшой опыт столярных работ. Если желания повозиться с лестницей нет, можно приобрести все элементы отдельно, а затем просто собрать все своими руками, соблюдая пошаговую инструкцию.
Тетива
Чтобы подготовить данный элемент конструкции лестницы, необходимо взять струганные доски, толщина которых принимается более 6 сантиметров, а ширина – примерно 30 сантиметров. Доски принято устанавливать под углом, равным 45-50 градусам.
При разметке тетива должна находиться в горизонтальном положении, чтобы не нанести травму от случайного движения или падения. Далее осуществляют сборку конструкции:
Ступени
Рабочая поверхность ступени – широкая часть, на которую становятся ногой. Она принимает на себя основную часть нагрузки, но и узкая часть также играет не последнюю роль. Вторая половинка тоже выдерживает колоссальные напряжения. Расчет ступеней можно начинать с любой стороны. Общепринято считать, что первая ступень, на которую становится человек, – правосторонняя. И это объяснимо, ведь практически все население земного шара – правши.
Нижнюю ступеньку обычно делают сплошной, без вырезов или толще, чем все остальные ступени марша. Производство ступеней осуществляют из хорошо просушенной древесины. В большинстве случаев берут сосну:
Кроме дерева, ступени изготавливают из металла и стекла. Но они встречаются редко, и это связано с трудностью обработки материала.
Что нужно учитывать при изготовлении деревянной лестницы
При создании конструкции следуют некоторым правилам:
Прежде чем начать процесс установки лестницы, необходимо понимать все ее достоинства, а главное – недостатки. В зависимости от этих факторов принимается решение, в каком месте начинать установку. При выборе винтового варианта опора должна быть крепкой и надежной.
Место для установки обычно выбирают в середине помещения. Конструкция должна не только выполнять функцию подъема или спуска, но и иметь красивый внешний вид.
Лестница монаха
По конструкции она ничем не отличается от «гусиного шага». Принцип тот же самый, только форма ступеней другая, выполненная в виде треугольников. Геометрическая форма ступенек марша позволяет применять камень, кирпич и бетон в качестве материала для подъема. В древности этот способ широко использовался в высоких башнях и церквях. Отсюда и название. Кстати, именно от лестницы монаха и пошли все остальные разновидности.
Популярная лестница «утиный шаг» на второй этаж
Применение таких объектов у себя дома делает интерьер оригинальным и интересным. Однако ее эстетический вид обманчив и не делает объект на 100% практичным и комфортным. Для придания большего эффекта и создания современного образа помещения иногда применяют металл или стекло в конструкции лестницы.
Подниматься или опускаться по такому маршу может только один человек. Однако она является хорошим выбором для частного домостроения. Угол наклона слишком велик для пользования ею детьми и пожилыми людьми. Зато она компактна и не занимает много места, высвобождая пространство в комнате для игр тех же деток.
Данные лестницы не подойдут для детей
Подняться на второй этаж будет намного легче, чем спуститься. Требуется особое внимание и осторожность.
Совет! Не рекомендуется устанавливать лестницы «гусиный шаг» в домах, где есть маленькие дети и пожилые люди. Лучше запланировать одномаршевую конструкцию пролета.
Мотыльковая лестница на металлическом косоуре
Встречаются лестницы, в которых основой служит один несущий металлический косоур. На него впоследствии крепят каркасы ступенек из металла. При движении по лестнице именно на края ступеней оказывается давление. Поэтому узлы и точки крепления должны быть выполнены безукоризненно. При сборке конструкции трудно уследить за горизонтальностью ступеней на глаз. Поэтому при работе используют отвес и уровень.
Мотыльковая лестница по форме ступеней большей стороны напоминает крылья мотылька. Собрать такую конструкцию можно за 24 часа. Пролет на металлическом косоуре ничем не уступает деревянным представителям.
Пошаговая инструкция по сборке лестницы
Процедура сборки следующая:
Работы по выполнению чертежа, изготовлению элементов с последующей сборкой аналогичны другим типам лестничных конструкций. «Гусиные» марши устанавливают в домостроениях с комнатами небольшой площади, экономя значительную часть пространства. На ступеньки укладывают коврики, которые не только придадут лестнице дополнительный комфорт, но и сделают ступени нескользкими.
В заключение
Лестницы «гусиные лапки» или «утиный шаг» – удобные и компактные изделия, являющиеся единственным выходом в тех местах, где нет никакой другой возможности обустроить лестницу. Но для воплощения в жизнь нужен качественный проект, чтобы не наделать ошибок и не испортить материал.
Для более точного расчета размеров конструкции лучше прибегнуть к помощи формул. Это сделает лестничный подъем максимально надежным, удобным и безопасным. Если соблюдать все правила и требования, то можно достичь отличного результата тем, кто не имеет достаточно опыта в таких делах. Главное – желание.
Делаем своими руками оригинальную и практичную лестницу гусиный шаг
Иногда для частного дома возникает необходимость установки лестницы, которая занимала бы минимум места и не давала излишнюю нагрузку на перекрытия. Такая ситуация может возникнуть при устройстве лестницы на чердак или при возведении нового этажа. Обычно в таких случаях используют сооружение винтовой формы или же можно сделать своими руками оригинальную и практичную лестницу «гусиный шаг».
Такой тип лестницы выглядит достаточно забавно. Столь необычное название данная конструкция получила из-за манеры движения по ней.
Описание лестницы
Есть несколько разновидностей таких лестниц. Форма ступеней у одних может быть симметричной половинчатой. Здесь каждая следующая ступень заканчивается в том месте, где выступает предыдущая. Ещё один вариант — когда ступени имеют форму, схожую с крыльями бабочки. Такая лестница носит название мотыльковой. Но чаще всего используют ступени, напоминающие форму лап гуся. Есть у этой лестницы и несколько других названий: например, утиный шаг или утиная лапка. Но одно из самых интересных — от латинского танца «самба». Такое название она получила из-за того, что, поднимаясь по ней, нельзя запутаться в очередности шагов и пропустить их.
При установке лестницы «гусиный шаг» необходимо сделать так, чтобы ступени не скользили. Для этого используют специальный лак или противоскользящие накладки. И нельзя игнорировать монтаж перил. Всё это обеспечит безопасный подъём.
Конструкцию такой лестницы изобрели в X-XI веке мастера Европы. Делались они для того, чтобы обеспечить подъём для узких башен, мельниц и колоколен. В большинстве случаев её использовали в церквях, поэтому она получила название «лестница монаха»
Расчёт
У такой лестницы существует ряд недостатков. Их, в частности, считают весьма опасными и неудобными. Однако грамотно сделанный проект сведёт к минимуму все изъяны этой лестницы.
По чертежу, на котором изображена горизонтальная проекция, становится ясно, что расчёт будет похож на расчёт лестницы, имеющей прямой марш. Глубину проступи делают равной глубине гусиной ступени в узкой её части.
Для расчётов будем использовать величины:
Чертёж лестницы «гусиный шаг»
Чтобы пользование лестницей «гусиный шаг» было удобным и безопасным, при проектировании нужно проводить расчёты согласно ГОСТ и СНиП. Для этого обязательно выполнение следующих условий:
2j + е1 = 60-65 см – основная формула,
е1 – j = 12 см – формула, обеспечивающая удобство,
е1 + j = 46-50 см – формула, обеспечивающая безопасность.
Глубину проступи необходимо выбрать в пределах 25-40 см, а высоту подступенка – 12-22 см. Можно выбирать значения по специальной таблице. Начинать стоит с высоты этажа, потому как этот параметр зависит исключительно от помещения и не меняется.
Таблица расчёта размеров ступеней
Рассчитывая лестничный проём, необходимо учитывать, что расстояние от ступени до потолка должно быть не менее 2 м. Чтобы ширина проёма оказалась комфортной для использования, необходимо увеличить расстояние на 10 см. с каждой стороны. Это будет нужно для того, чтобы при подъёме можно было комфортно держаться за перила. Слишком увеличивать проём тоже не нужно, чтобы не было больших потерь тепла.
Толщину ступенек лучше всего делать в пропорции 1/20 от ширины лестницы.
Пример расчёта
Допустим, что высота этажа равна 3 м.
Количество ступеней: k = Н / j = 18
Так как верхняя степень совпадает с полом второго этажа, то принимаем количество ступеней равным 17. Глубина проступи 29 см, тогда е2 = 14,5 см и Е = k × е2 = 2,46 м.
Расчёт лестничного проема:
Примем толщину перекрытия равной 20 см. Тогда высота от пола до потолка будет равна 2,8 м. При проведении расчётов становится понятно, что начиная с пятой ступени проём должен оставаться открытым: 2,8 — 0,17х5= 1,95. Общая длина четырёх ступеней составляет 58 см. Поэтому размер проёма: Е1 = 2,46 – 0,58 = 1,88 м.
Толщина ступеней: 1/20х80=4 см.
Вывод: лестница шириной 80 см. с 17 ступенями. Глубина – переменная от 29 до 14,5 см. Толщина – 4 см. Высота ступеней – 17 см. Лестничный проём — 1,88 на 1 м. Теперь проверяем, отвечают ли эти данные условиям безопасности:
2j + е1 = 2×17 + 29 = 63 см
е1 – j = 29 — 17 = 12 см
е1 + j = 29 + 17 = 46 см
Чтобы уменьшить общую длину лестницы, можно прибегнуть к увеличению размера проступи до 25 см. Это может сделать подъём по лестнице менее комфортным, но зато значительно сэкономит место. Однако важно запомнить, что за крайние значения выходить не стоит, поскольку это повлияет на безопасность эксплуатации.
Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы. Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня.
Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву. При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек.
Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
