Как сделать супер верстак

Самоделки на страже кошелька: многофункциональный верстак в мастерскую своими руками

Нередко к нам в редакцию онлайн-журнала Homius приходят истории, которые поражают своей простотой, но, в то же время, удивительным итоговым результатом произведённых работ. Сегодня один из таких обзоров, который нам прислал Сергей Олегович Бессмертный из города суровых металлургов – Челябинска, который своими руками изготовил верстак для мастерской. Предлагаем и нашим читателям познакомиться с его работой.

Загоревшись идеей создания собственной мастерской, в которой можно было бы не только изготавливать различные полезные вещицы, но и провести несколько часов, отдыхая от семейной суеты (женат уже почти 15 лет) я решил переоборудовать под неё ненужный гараж. Но, после окончания ремонта, я понял, что на покупку того же верстака мне попросту не хватает финансов. Поэтому было решено изготовить столь необходимую вещь самостоятельно, благо руки на месте. Предлагаю и вам посмотреть, как производились работы, и каким получился результат.

Инструменты и материалы, использованные в работе

Начну с того, что, по замыслу, размер верстака должен был составлять 2×0,65 см, а высота, для максимального удобства работы – 70 см. Последний параметр сугубо индивидуален и зависит лишь от роста того, кто будет за ним работать.

Для изготовления верстака были использованы материалы:

На весь материал я потратил около 2500 рублей (покупался он в январе 2019 года). Что касается инструмента, то здесь использовались:

Вот, собственно, и всё, что потребуется, помимо навыков сварочных работ.

Начинаем работу: роспуск профильной трубы

Для начала были подготовлены профильные трубы. Для удобства все работы производились на улице, благо погода в этом году позволила начать их раньше.

Определившись с размерами, профильная труба была размечена при помощи монтажного уголка. Главное здесь, чтобы уголок не был сбит. В противном случае, распил будет неровным, что приведёт к перекосу рамы верстака. Поэтому, если вы не уверены в его работоспособности, лучше приобрести в строительном магазине новый. Остаётся лишь распустить материал, используя болгарку с отрезным диском.

Разметка деталей будущего верстака

Когда все элементы были готовы, я разложил их на бетоне, чтобы прикинуть размеры будущих полок. Для себя я решил, что в итоге должен получиться верстак с двумя отсеками для стеллажей. Возможно, что в будущем один из проёмов займут выдвижные ящики, но пока пусть они останутся открытыми.

Детали разложены, можно приступить к сборке

Сборка основного каркаса, некоторые нюансы этой работы

Приступая к сборке основного каркаса, необходимо помнить об обязательном сохранении прямых углов. Несмотря на то, что при сварке используется тот же монтажный уголок, сразу проваривать шов ни в коем случае нельзя. Дело в том, что при остывании металл сжимается, а значит, сварочные швы не перекосят конструкцию. А посему, для начала, собираем раму на точечных прихватках.

Прихватываем соединение основного каркаса точками

После того, как все 4 угла были прихвачены, я проверил диагонали, немного подправил углы и только после этого проварил швы по одному борту профильной трубы (более узкому). Далее, диагонали были снова промерены, остальные швы окончательно проварены. Посередине (поперёк рамы) была вставлена ещё одна перемычка для большей жёсткости.

Обязательный промер диагоналей – их длина должна быть одинаковой

Финальным штрихом были зачищены все сварочные швы. Это делалось при помощи угловой шлифовальной машины с лепестковым диском. Для меня недопустимы неопрятные швы, да и приваривать ножки к неровной поверхности довольно неудобно. К тому же, моё владение сварочным аппаратом далеко от совершенства, а неровные края – это ещё одна опасность получить травму в мастерской, где и без того хватает подобных мест.

Все сварочные швы были тщательно отшлифованы

Привариваем ножки на основной каркас будущего верстака

Теперь нужно было приварить ножки к раме. Как и в предыдущем варианте, использовался монтажный уголок, а соединение изначально крепилось лишь на точечных прихватках. Лишь после того, как все 6 ножек встали на место, были вымерены диагонали, я проварил швы полностью. Здесь стоит отметить, что замеры нужно производить как по большим, так и по малым диагоналям, чтобы быть уверенным в точности и соответствии всех углов 90º.

Аккуратно прихватываем все 6 ножек стола, не забывая об использовании уголка

По окончании этой работы, столешница была перевёрнута – можно было оценить первоначальный результат. «Скелет» верстака готов, а значит можно приниматься за его дальнейшее «превращение из гусеницы в бабочку».

Главное сделано – остов столешницы верстака собран

Первичная примерка верстака в мастерской

Занеся остов верстака в мастерскую, я понял, что вплотную к стене мне установить его не удастся (на это есть свои причины), поэтому было принято решение сделать проставки между столешницей и стеной из той же профильной трубы. Эту работу сложной не назовёшь, а значит, её описывать нет смысла. Думаю, что достаточно фотопримера конечного результата.

Проставки между столешницей и стеной сделать довольно легко

Установка перемычек для инструментальных полок верстака

Теперь нужно сделать нижние перемычки верстака, которые будут служить опорой для полок. Для их изготовления я взял профильную трубу размером 20×20 мм. Так же, как и в предыдущих случаях, все перемычки сначала были прихвачены, лишь после этого, швы основательно проварены. Единственная разница в том, что здесь уже не требуется промеров после прихватки. Что касается высоты расположения перемычек под полки, то она выбирается в соответствии с пожеланиями самого мастера. Для меня было удобнее сделать двухуровневые. Слева полка была разделена надвое. Причиной тому было то, что, возможно, справа появятся выдвижные ящики для различных запасных деталей, которые могут пригодиться в работе.

Готовые детали разложены, можно вновь приступать к сварочным работам

Я посчитал нелишним добавить поперечные перемычки между центральной и торцевыми боковинами для усиления жёсткости упора столешницы.

Каркас верстака собран, настала пора сборки панели для инструментов

Пройдя по швам лепестковым кругом, я понял, что в некоторых местах поторопился и пропустил пару швов. Пришлось снова взяться за сварочный держак и исправить допущенные мною оплошности. Но это уже были мелочи. В голове крутились мысли о том, что скоро я начну монтировать самую интересную деталь моего верстака для мастерской – панель для инструментов.

Доработка недоделок – мелкие недочёты при такой работе неизбежны

Сборка и установка панели инструментов на верстак

Далее в ход пошёл уголок 20×20 мм, который был использован для сборки каркаса инструментальной панели. Эта важная часть верстака не всегда присутствует в изделиях заводского производства. Каркас П-образной формы получился следующих размеров:

Что касается высоты, то я исходил из того, что потолки моего гаража довольно высоки, однако не учёл того момента, что собранный верстак будет очень неудобно протискивать в ворота. Но выход был найден, и укорачивать экран не пришлось. Я решил сделать его съёмным. Это ненамного увеличило общее время работ, поэтому я сейчас не жалею, что поступил именно так.

Монтаж съёмной конструкции инструментальной панели

В итоге получилось, что панель для инструментов полностью снимать не нужно. Достаточно отвернуть нижнюю гайку и уложить экран на верстак, тем самым добившись «транспортировочного» положения.

После того, как сам экран инструментальной панели был установлен на место, следовало подумать о том, как придать практически готовому верстаку более эстетичный вид. После переделки гаража в мастерскую у меня оставалась синяя краска по металлу, которой я и покрасил весь каркас верстака. Оставалось дело за малым – занести конструкцию в помещение, установить столешницу, инструментальную панель и полки.

Готовый каркас верстака, окрашенный в синий цвет

Финальные работы: установка инструментальной панели, столешницы и полок верстака

Когда краска окончательно просохла, верстак был перемещён внутрь мастерской, после чего я приступил к финишным работам. Первым делом была разрезана по размерам ОСП-4 (её размер 2,5×1,25 м). В моём случае было необходимо лишь отпилить её по длине, укоротив на 50 см, которую я закрепил на уголках рамы обычными саморезами. Для этого в уголках были просверлены отверстия. Расстояние между ними не имеет значения, а значит, этот параметр каждый выбирает для себя сам. Но стоит иметь ввиду, что сама плита установлена спереди, а фиксирующие саморезы вкручиваются сзади. Это значит, что, при малом количестве крепежей и большом весе инструмента на панели, возникает опасность обрушения.

Крепим ОСП при помощи саморезов к уголку

Столешница верстака и как её закрепить

Столешницу я решил сделать из фанеры, толщиной 12 мм, но если вы планируете укладывать на этот верстак очень тяжёлые детали с рёбрами, можно уложить и более прочный материал, вплоть до стального листа. Закреплена фанера на саморезы по металлу к профильной трубе рамы. В столешнице я сделал потай, чтобы шляпки саморезов не выпирали наружу.

Укладка и фиксация столешницы из фанеры на верстак

Окончание строительных работ: изготовление полок

Полки были выполнены из ДСП толщиной 16 мм. Здесь единственной сложностью (для некоторых) может стать выпиливание пазов под ножки, чтобы плита полностью закрыла проём. Но не стоит это игнорировать. В противном случае в оставшуюся щель будут проваливаться детали.

Одна полка готова, осталось ещё две

Остаётся лишь уложить рейку, которая скроет щель между столешницей и инструментальной панелью. Это придаст законченный вид верстаку. Но у меня в планах был ещё и монтаж подсветки, которая необходима при работе. Основание под неё было также изготовлено из фанеры и закреплено вверху при помощи мебельных уголков.

Сверху была закреплена полочка для подсветки

Естественно, все элементы из дерева нельзя оставлять без защиты. Возможно, в дальнейшем я придумаю что-либо более прочное, но в этот раз я просто покрыл их тремя слоями лака. Теперь можно взглянуть на полученный результат.

Вот такой верстак теперь стоит в моей мастерской

В заключение

Подобный верстак может пригодиться не только в мастерской, но и в любом гараже. Ведь никогда не знаешь, какие работы будет необходимо выполнить. Я очень надеюсь, что мой рассказ поможет кому-то из начинающих мастеров. Прошу оставить в комментариях свой отзыв. Понравилась ли вам статья, всё ли было понятно? Очень интересно ваше мнение о проделанной работе.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица не только будут опубликованы на страницах нашего онлайн-журнала, его авторы получат небольшое материальное вознаграждение.

Источник

Изготовление верстака-монтажного стола своими руками

Столярный верстак и монтажный стол — необходимые вещи в арсенале любого домашнего мастера. Обработать деревянные заготовки, собрать оригинальное изделие или мебель авторской работы – этим предметам всегда найдётся применение. Но, если столярный верстак чаще всего ассоциируется с картинкой, представленной ниже, то сборочный стол – более редкий гость в домашней мастерской.

При этом монтажный стол жизненно необходим для любого мастера, занимающегося изготовлением деревянных изделий. Как бы тщательно ни были выпилены или отфрезерованы заготовки, финальная операция — сборка — определяет качество будущего предмета. Согласитесь, обидно, если из-за перекоса заготовок или плохо склеенной детали получится брак, а вся работа пойдёт насмарку.

Именно здесь — на финишной прямой, полностью раскрываются все плюсы монтажного стола, но не всегда есть возможность расположить на ограниченной площади и верстак, и сборочный стол. В этом случае можно пойти на компромисс — совместить две функции в 1 предмете — верстаке-монтажном столе.

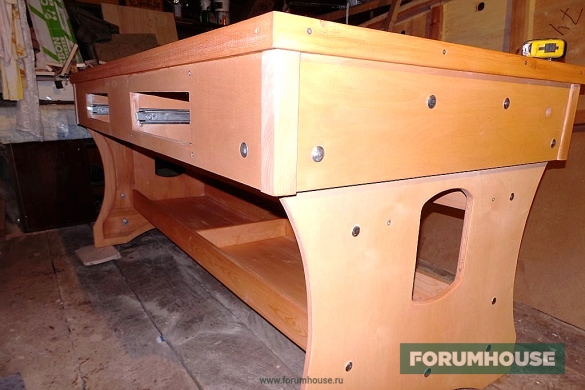

В связи с этим особый интерес представляет сборочный стол, созданный пользователем нашего портала с ником albertfaktor.

Я профессиональный шофёр с 40-летним стажем. В последнее время увлёкся столяркой. В этом деле без верстака не обойтись, но и собирать изделие на коленке или на полу —тоже не вариант. Качество не то. Поэтому я принял твёрдое решение — обзавестись универсальным рабочим столом. Посмотрев на цену промышленных изделий, желание их покупать отпало напрочь. Ничего не оставалось, как засучить рукава и сделать всё самостоятельно.

Первое, с чего начал работу albertfaktor — это сбор всей доступной информации и выработка собственной концепции такого стола. Изучив Интернет, пользователь определился со своими пожеланиями. Осталось только построить такой стол.

Нюансы изготовления сборочного стола-верстака

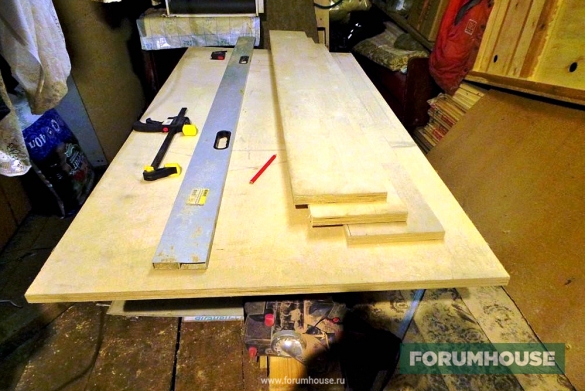

Отказавшись от использования сосновой доски, albertfaktor остановил свой выбор на толстой фанере как более прочном материале. На столешницу пошла фанера толщиной 21 мм и размером листа 1830х1520 мм.

Чтобы свести все отходы к минимуму, лист раскроили следующим образом:

1. Сначала вырезали из фанеры столешницу размером 1800х900 мм.

2. Оставшуюся часть фанеры раскроили на 3 части. 2 заготовки пошли на боковины столешницы, а третья, распиленная пополам — на торцы.

Одно из главных требований к столешнице монтажного стола — повышенная жёсткость. Короб из фанеры в 21 мм сам по себе уже является прочной конструкцией, но для увеличения жесткости внутри него нужно смонтировать перегородки. Все элементы стола скрепляются друг с другом конфирматами (мебельными шурупами) и сажаются на клей.

Источник

Слесарный верстак своими руками 300 фото, чертежи, инструкции

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.

Верстак слесарный с тисками

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Источник фото littlehobby.livejournal.com/14188.html

Стол верстак слесарный

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Источник фото www.drive2.ru/c/1329075/

Металлический верстак

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/
