Как настроить и отрегулировать дисковые тормоза на велосипеде
Устройство дисковых тормозов велосипеда
Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.
Дисковые механические тормоза велосипеда
Дисковая механика представляет из себя следующую конструкцию.
Дисковые гидравлические тормоза велосипеда
Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.
Что желательно сделать перед регулировкой тормозов
Если требуется настройка дисковых тормозов, которые уже были некоторое время в эксплуатации, то перед выполнением регулировки желательно произвести следующие подготовительные работы:
Проверить ротор
Первым делом откручиваем ротор тормозов от втулки и проверяем его на наличие деформации. Это можно сделать, положив его на ровную поверхность (стекло, зеркало и др.) и произвести осмотр. Если ротор неплотно прилегает, то перед настройкой дисковых тормозов следует его выровнять. Если деформация незначительна, то данную операцию можно произвести при настройке тормозов.
Проверить колодки
Снимаем тормозные колодки. Для этого находим расширение на калипере и проворачиваем за язычок каждую колодку по очереди. Если все сделано правильно, то демонтировать их не составит труда. Далее производим визуальный осмотр поверхности на наличие сколов. В случае сильных повреждений или износа колодку следует заменить.
Проверить состояние тросиков и рубашек
Данный пункт предназначен исключительно для механики. Перед регулировкой механических дисковых тормозов велосипеда следует тщательно проверить состояние тросиков и рубашек. Если трос имеет повреждения, а именно, если он распушился, наблюдаются разорванные отдельные волокна, то следует в обязательном порядке его заменить. Не важно, меняется трос или нет, его, перед настройкой тормоза, необходимо смазать. Так же осматриваем рубашку троса. Если на ней видны трещины или разрывы, то лучше ее заменить.
Проверить состояние гидролинии на предмет утечек
Данный пункт предназначен исключительно для гидравлики. Перед регулировкой гидравлических дисковых тормозов велосипеда произведите осмотр гидролинии на предмет повреждений (желательна ее замена, даже если повреждение незначительное), а также проверьте отсутствие протечек масла/тормозной жидкости по местам соединения гидролинии с калипером и мастер-цилиндром. Еще одно место, откуда может травить тормозную жидкость – шток, идущий от ручки тормозов на поршень (если прохудились манжеты). Ну, и сняв тормозные колодки, проверьте отсутствие утечек на калипере.
Удалить грязь и масло с тормозных колодок и ротора
В процессе езды на велосипеде, со временем, на роторе и тормозных колодках скапливаются грязь и масло, которые ухудшают эффективность торможения дисковой механики или гидравлики. Поэтому перед настройкой дисковых тормозов следует ее с этих поверхностей удалить. Для этого можно использовать мелкую наждачку. Снимаем ротор с колеса и круговыми движениями очищаем поверхность с обеих сторон. Ту же операцию производим с колодками (естественно с одной стороны). Сильно не усердствуйте, достаточно снять тонкий слой. После того как вы выполнили данную процедуру постарайтесь не прикасаться руками или жирными предметами к колодкам и ротору.
Проверить правильность установки колеса
Определяем правильно ли установлено колесо. Оно должно быть четко перпендикулярно земле, не перекашиваясь в сторону. Для этого ставим велосипед на колеса, ослабляем эксцентрик и, надавливая рукой на седло (держа велосипед ровно), затягиваем эксцентрик.
Как установить новый дисковый механический тормоз
Как настроить дисковые механические тормоза велосипеда
Настройку дисковой механики требуется производить: после установки новых колодок, тросика, ротора или других компонентов тормоза; в случае, когда ротор трет о колодки; когда требуется устранить большой ход тормозной рукояти и т.д.
Подробный процесс настройки дисковых механических тормозов вы можете посмотреть на данном видео.
Бывают случаи, что после настройки дисковых механических тормозов велосипеда ротор «чиркает» о колодки в одном (или нескольких) местах. Это говорит о том, что он у вас слегка деформирован. В этом случае требуется его выровнять. Выполнить это можно прямо на велосипеде не снимая ротор. Определяем место, где он задевает колодки, медленно вращая колесо. Обращаем внимание, в какую сторону деформирован ротор. Затем, проворачиваем данный участок, чтобы к нему появился доступ, и выгибаем его в противоположенную сторону от места трения. Будьте осторожны, чтобы не сделать еще хуже. Не следует давить на ротор очень сильно. Лучше несколько раз повторить данную операцию плавно добавляя усилие нажатия.
Как отрегулировать дисковые гидравлические тормоза
Хотя гидравлические тормоза и называют самонастраиваемыми, но все же иногда можно заметить шорохи или скрипы которые они издают в процессе торможения. В этом случае следует выполнить настройку дисковой гидравлики велосипеда. Также подобная процедура необходима на новом велосипеде, если тормоза были выставлены неправильно с завода.
После того как вы настроили дисковые гидравлические тормоза следует крутнуть колесо и проверить отсутствие трения. Если вы наблюдаете прерывистое шорканье, то это сигнал, что у вас слегка погнут ротор. Для устранения данной неисправности следует определить место трения, и с какой стороны колодки цепляют ротор. После чего повернуть трущийся участок на 180 градусов от калипера и легонько надавить в противоположенную сторону. Следует это делать предельно аккуратно за несколько заходов, с каждым из которых добавлять усилие до полного исчезновения трения.
Настройка дисковых гидравлических тормозов показана на видео ниже.
Заключение
Как оказалось, настройка дисковых механических и гидравлических тормозов велосипеда в домашних условиях не такая уж и сложная работа. Главное выполнять ее аккуратно и не торопясь. Помните, что правильно отрегулированные тормоза не только обеспечивают комфортную езду на велосипеде, но и отвечают за безопасность велосипедиста, и окружающих его людей.
Для чего ставят суппорт на велосипед и как его настраивают
В наше время популярность набирают скоростные байки. Это не простой механизм, который можно сравнить даже с автомобилем. По сравнению с предшественниками у него очень хорошо развита трансмиссия. Данная функция дает возможность целесообразно использовать возможности вашего железного коня, как на прямой дороге, так и на крутых спусках и неровностях.
Но за комфорт и удобства нужно платить, у таких велосипедов часто ломаются детали, а это подразумевает частое техобслуживание. В трансмиссии зачастую ломаются кассетные звездочки, цепь, суппорт и натяжители. Рассмотрим подробнее.
Суппорт – это подвижная деталь, которая установлена на переключателе скоростей или на дисковых тормозах. Перемена натяжения троса влияет на перемещение суппортов, это определяет правильную позицию цепи и тормозов.
Типы велосипедных машинок:
За несколько секунд до переключения скоростей нужно уменьшить силу давления на педали, что обеспечит мягкий переход цепи с одной звездочки на следующую и максимально снимет нагрузку с машинки.
Поломку механизма не предотвратить, если прокручивать педали назад и менять передачи, когда стоишь. Скорость велосипеда и сила давления на педали не влияет на работу суппортов.
Когда меняется натяжение троса, все элементы вместе с тормозными колодками смещаются в сторону диска или наоборот отдаляются.
Если состояние суппортов хорошее это продлевает работу трансмиссии и тормозов, а это в свою очередь обеспечивает безопасную езду.
Причины износа суппортов
Зачастую детали ломаются, когда быстро изнашиваются, а этому предшествует неправильный уход за трансмиссией, загрязнение, падение байка, слабая настройка и несвоевременный техосмотр.
Осмотр и техобслуживание:
Тормозной суппорт обслуживается аналогично переднему и заднему. В основном плохая работа обусловлена загрязнением.
Частые поломки дисковых тормозов горного велосипеда:
Как настроить узел своими руками
Не нужно мучатся со старыми деталями и постоянно их ремонтировать, особенно когда они не очень дорогие. Эти действия не избавят вас от проблем.
Настройка отводки передних переключателей:
За счет установки крайнего положения и грамотной натяжки винтиков, цепь равномерно натягивается, в то время когда скорости меняются. Это касается обеих сторон.
В случае, когда цепь тяжело переходит со скорости на скорость нужно ослабить или затянуть винтик регулировки, который обозначается английской буквой L. Задний переключатель регулируется, так же как и передний, отличается только количеством звезд.
Плохая работа машинок обусловлена сильным загрязнением, поэтому перед тем как преступить к настройкам, следует, сначала очистить их.
Настройка машинок дисковых тормозов
Рассмотрим поочередные действия:
Плохую работу тормозов вызывает деформация ротора. Даже самые незаметные искажения станут причиной того, что колодки станут задевать ротор. Это не тот случай, когда ремонт можно сделать самому. В данном случае лучше обратиться к мастерам.
Для чего ставят суппорт на велосипед и как его настраивают
6 минут Автор: Михаил Скворцов 2127
Скоростной велосипед – сложный и тонкий механизм, почти как автомобиль. В отличие от своего старшего брата-синглспида он имеет развитую трансмиссию. Это позволяет рационально использовать велик и расходовать силы в условиях прямой трассы, подъемов и встречного ветра.
Но другая сторона медали, чем приходится расплачиваться за комфортные условия катания, – поломки и частое техническое обслуживание. К проблемам с трансмиссией чаще всего относятся ходовые звезды на кассете, цепь, натяжитель и суппорт. О нем и поговорим.
Суппорт велосипедный – какие функции он выполняет
Суппорта велосипедные, или машинки, – подвижные детали на переключателях передач и дисковых тормозах. Под действием изменения натяжения троса суппорта перемещаются, благодаря чему задается нужное положение цепи или тормозной колодки.
Суппорта на велосипеде трех типов:
При переключении передач необходимо заранее ослабить нагрузку на педали, это позволит цепи более гладко перейти с одной звезды на другую и уменьшит нагрузку на суппорт. При прокручивании педалей назад и во время стоянки переключать скорости нельзя: это чревато поломкой механизма.
Тормозной суппорт работает независимо от скорости движения велосипеда и приложенной нагрузки на педали. Суть его состоит в том, что при изменении натяжения тросика детали вместе с колодками сдвигаются (приближаются к диску) или расходятся, удаляясь от него.
Стоит лишний раз повторить: техническое состояние суппортов позволит продлить срок службы трансмиссии, уменьшить износ тормозов, а значит, повысить безопасность передвижения.
Почему суппорта расстраиваются
Причиной ухудшения работы деталей является чаще всего износ. Вызван он неправильной эксплуатацией трансмиссии, ударом, попаданием грязи и нерегулярным техническим обслуживанием. Косвенно поломку суппортов вызывает поверхностная настройка.
Осмотр и техобслуживание:
С тормозным суппортом все примерно так же: из-за попадания грязи колодка хуже прилегает к ротору. Также может ухудшиться подвижность узла – изменение допустимых расстояний, – что придется отрегулировать.
Типичные ситуации с дисковыми тормозами горного велосипеда:
Как настроить узел своими руками
Не стоит настраивать сильно изношенные и долго служащие бюджетные детали (Shimano начального уровня, например) – это немного сгладит, но не решит проблемы.
Настройка отводки переднего переключателя:
Установка крайних положений и правильное натяжение винтов позволяет равномерно протягивать цепь при переключении передач в обе стороны. Если цепь плохо идет с низшей передачи на высшую, ослабляем регулировочный винт L, и наоборот.
Регулировка заднего переключателя проводится по аналогии с передним, правда здесь придется повозиться дольше из-за большего количества звездочек.
Суппорта могут хуже работать из-за набившейся грязи, поэтому перед регулировкой их следует почистить.
Как настроить суппорт дискового тормоза:
Проблемы с торможением могут быть вызваны также изменением геометрии ротора. Из-за незаметных искривлений колодки будут задевать ротор даже на допустимых расстояниях. Самостоятельный ремонт не всегда дает желаемые результаты. Если добиться правильной работы узла не удается – узнать, сколько стоит услуга регулировки в мастерской, и вперед.
Заключение
Не стоит эксплуатировать расстроенный или изношенный компонент трансмиссии или тормозной системы – это чревато неприятными последствиями. Лучшая защита от них – обращать внимание даже на незначительные неполадки и своевременно устранять их с помощью несложных рекомендаций в статье.
Настройка тормозов с боковой тягой
В этой статье будут обсуждаться регулировка суппорта с боковым натяжением, регулировка колодок по ободу, центрирование колодок и зазор колодок. Для целей данной статьи термины «левый» и «правый» будут с «стороны зрения механика», а не с места на велосипеде.
Тормоза с боковым натяжением были когда-то обычным велосипедным тормозом. Оба суппорта имеют единый шарнир, который расположен по центру колеса. Суппорты с боковым натяжением также встречаются на некоторых BMX, Freestyle и некоторых велосипедах для отдыха.
В этой статье мы расскажем:
Установите калипер
Боковые тяговые тормоза крепятся центральным шарниром или центральным штифтом к раме или вилке. Держите тормоз примерно по центру, насколько это возможно, и закрепите крепежную гайку. Обычно вогнутые шайбы соответствуют радиусу вилки. Затяните болт или гайку для крепления суппорта с усилием 6–8 Нм.
Регулировка тормозных колодок
Осмотрите колесо на предмет правильного центрирования в раме / вилке. Исправьте по необходимости.
Левая и правая тормозные колодки движутся вниз по дуге по мере приближения к ободу. Поскольку колодки изнашиваются, они будут двигаться вниз еще больше.
Отрегулируйте колодки к верхней части тормозной поверхности обода, но не настолько высоко, чтобы они могли ударить по шине. Передний конец и задний конец колодки должны быть квадратными, чтобы колодка касалась обода.

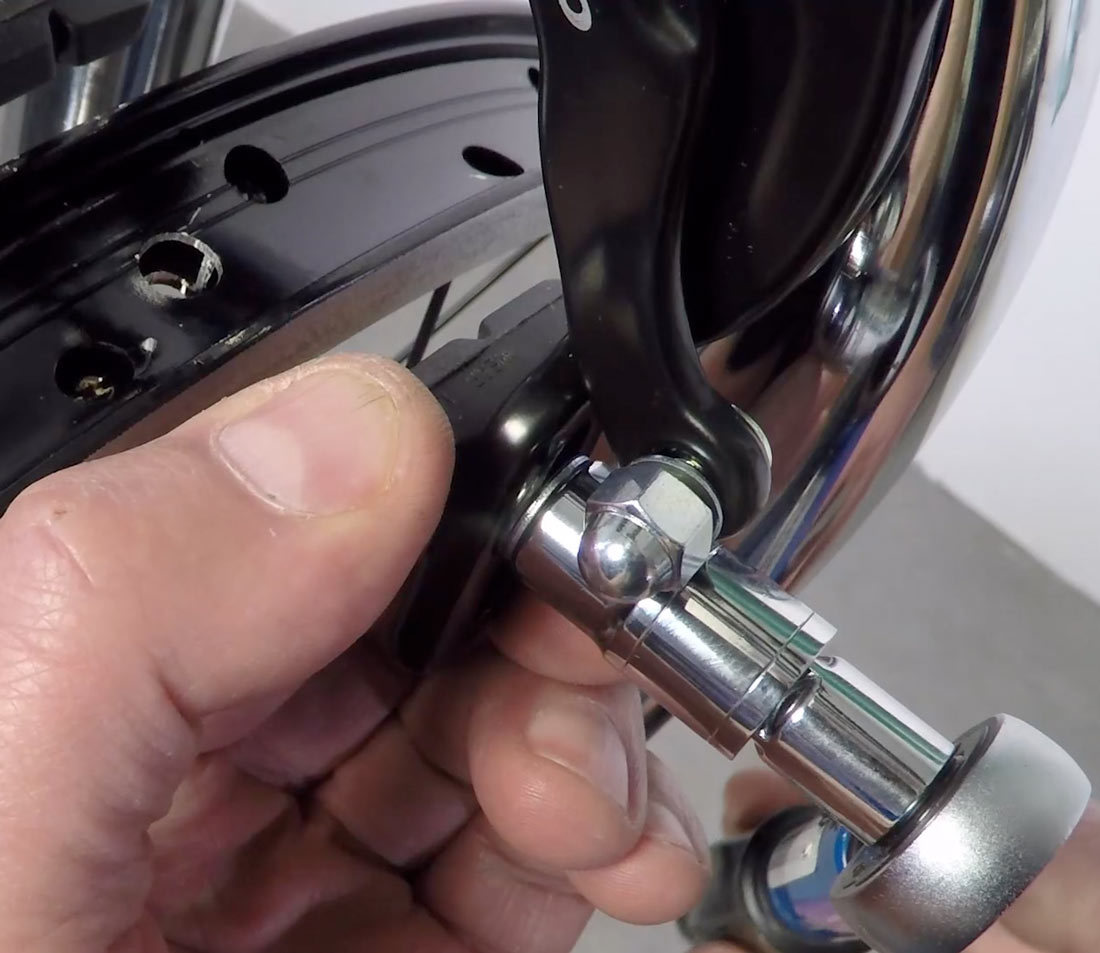

Ослабьте и смажьте резьбу болта / гайки крепления колодки. Отрегулируйте колодки, чтобы исправить высоту и касательную. Закрепите болт или гайку колодки.
Присоедините кабель
Подсоедините трос от тормозного рычага, пропустив трос через регулировочную шайбу. Убедитесь, что регулировочная шайба отпущена на два или три оборота.
Сожмите рычаг с усилием, чтобы рубашка уселась в корпусе и проверить надежность зажимного болта.
Установка зазоров рычага
Теперь, когда колодки расположены ближе к ободу, легче увидеть и установить зазор. Эта регулировка устанавливает колодку так, чтобы передний край колодки контактировал с тормозной поверхностью в первую очередь. Это уменьшает склонность суппорта к быстрому движению вперед и назад при контакте с ободом.
Некоторые модели колодок используют выпуклую и вогнутую систему шайб. Эти изогнутые поверхности позволяют колодке вращаться относительно крепежного болта для независимой установки колодок.
Установка зазоров колодок
Зазор настраивается на предпочтение гонщика. Обычно между ободом и колодкой должно быть более дюйма. Отрегулируйте системы с помощью регулятора натяжения. Если настройка слишком слабая, уберите провисание с помощью регулятора натяжения, выкрутив его.
Центрирование
Колодки теперь могут быть центрированы по ободу. В зависимости от конструкции тормоза существуют разные приемы. Все методы центрирования включают перемещение шарнирного болта, чтобы переместить колодки к ободу.
Для тормозных суппортов с боковым натяжением имеет большое значение, чтобы тормозные колодки одновременно ударяли по ободу. Обод не будет сдвинут в сторону, потому что шарнир тормозных рычагов находится над колесом.
Обрезать кабель
Обрежьте кабель с помощью кабельных кусачек, оставив от 1,5 до 2 дюймов (32–50 мм) открытого кабеля. Установите и обожмите концевую заглушку на конце кабеля.
Таким образом вы сможете отрегулировать любые тормоза с боковой тягой. Если у вас есть свои методы регулировки тормозов данного типа, мы с удовольствием прочитаем о них в комментариях ниже.
